langgraph分支之 - 动态分支（Dynamic Branch）

文章目录

• • • [动态分支（Dynamic Branch）](#动态分支（Dynamic Branch）)
    • • 并行节点
      • 条件分支
      • • Command介绍
        • 用`Command`实现条件分支
      • 小结

动态分支（Dynamic Branch）

• 定义 ：节点的后续执行路径在 运行时 才确定，可以根据当前状态、输入数据或中间结果，动态决定要触发哪些下游任务或跳转到哪个下游节点。

• 特点：

  • 下游执行目标可以在运行时选择；
  • 下游任务数量可以在运行时决定；
  • 可以为同一个下游节点动态创建多个执行任务；
  • 适合实现 Map-Reduce 式动态扇出、多任务并行处理、运行时条件跳转等场景。

  需要注意的是，所谓"动态"通常不是指运行时临时创建新的节点定义。节点本身一般仍需要在图编译前注册。动态性主要体现在：运行时决定触发哪些节点，以及为这些节点创建多少个执行任务。

• 典型用法：

  • Send（动态扇出任务/数据）
  • Command(goto=...)（运行时跳转到下游节点）

⚡ 核心判断：

运行时决定后续执行目标或任务数量 → 动态分支

并行节点

Send 结合 add_conditional_edges() 使用，可以用于动态扇出任务

所谓扇出（Fan-out），是指一个上游节点像扇子一样，向外分发出多个下游任务。例如，根据一个主题，同时生成诗、词、笑话三个任务；又如，根据一个列表，为列表中的每个元素动态启动一个处理任务。

具体来说，路由函数可以返回一个 Send 实例序列。每个 Send 实例都描述了一次独立的任务分发：

• 分发到哪个下游节点；
• 给这个下游节点传入什么私有状态。

运行时，LangGraph 会根据返回的每个 Send 实例创建对应的任务。这些任务通常会在同一个超步中并行执行。

Send 类构造器源码如下

def __init__(self, /, node: str, arg: Any) -> None:
    """
    Initialize a new instance of the `Send` class.

    Args:
        node: The name of the target node to send the message to.
        arg: The state or message to send to the target node.
    """
    self.node = node
    self.arg = arg

该构造器接收两个参数，并记录为实例属性：

• node：待启动的下游节点名称，必须是已在状态图中注册的合法名称
• arg：传递给下游节点的信息，仅对**node**指向的节点可见，通常应是私有状态。每个 Send 实例接收到的 arg 是独立的，互不相干。

实例如下

from typing import TypedDict, Literal
from collections.abc import Sequence
from langgraph.graph import StateGraph, START, END
from langgraph.types import Send
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek

from dotenv import load_dotenv
load_dotenv(override=True)

CONTENT_TYPES = ["poem", "ci_poem", "joke"]

model = ChatDeepSeek(
    model = "deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    poem: str
    ci_poem: str
    joke: str

class WorkerState(TypedDict):
    """
    私有状态，只对 Worker 节点可用
    """
    content_type: Literal["poem", "ci_poem", "joke"]
    prompt: str

class InputState(TypedDict):
    topic: str

class OutputState(TypedDict):
    poem: str
    ci_poem: str
    joke: str

def worker_node(state: WorkerState) -> OutputState:
    content_type = state["content_type"]
    prompt = state["prompt"]

    content = model.invoke([HumanMessage(prompt)]).content
    return {
        content_type: content
    }

def router(state: InputState) -> Sequence[Send]:
    prompt = "请生成关于 {} 的 {}"
    english2chinese = {
        "poem": "一首诗",
        "ci_poem": "一首词",
        "joke": "一个笑话"
    }

    topic = state["topic"]

    return [Send(
            "worker_node",
            {
                "content_type": content_type,
                "prompt": prompt.format(topic, english2chinese[content_type]),
            }
        ) for content_type in CONTENT_TYPES
    ]

builder = StateGraph(state_schema=OverAllState, input_schema=InputState, output_schema=OutputState)
builder.add_node("worker_node", worker_node)
builder.add_conditional_edges(
    START,
    router,
    path_map=["worker_node"]
)
builder.add_edge("worker_node", END)

graph = builder.compile()
res = graph.invoke({"topic": "布偶狗"})
print(res)

from IPython.display import display
display(graph)

在这个案例中，router() 并没有直接返回某一个固定的下游节点名称，而是返回了多个 Send 实例：

[
    Send("worker_node", {"content_type": "poem", ...}),
    Send("worker_node", {"content_type": "ci_poem", ...}),
    Send("worker_node", {"content_type": "joke", ...}),
]

因此，运行时会动态创建三个指向 worker_node 的任务。三个任务执行的是同一个节点函数，但它们接收到的私有状态不同，所以可以分别生成诗、词和笑话。

输出如下

{
  "poem": "## 《布偶狗》\n\n它曾蜷在藤椅里数谷粒，\n一只耳朵垂向磨损的地板。\n现在檐角的水滴是它的心跳，\n牵动穿珠眼珠转动。\n\n穿碎花裙的小女孩，\n用膝盖丈量过它的静默。\n她松开橡皮筋的午后，\n线缝里渗出稚嫩的气流。\n\n有人将米尺抖成琴弦，\n折叠的假寐里，\n它代替远方的稻草人，\n在积雨的布纹中扎根。\n\n田野在练习告别，\n而它守着发芽的梯田。\n当月光填满每道接缝，\n皮毛间涌出成群的往事。",
  "ci_poem": "《临江仙·布偶狗》\n绒作皮毛棉作骨，琉璃眸底春凝。\n也无吠影也无惊。倚床垂耳听，抱主索糖迎。\n\n不向残羹争冷炙，旧衾犹带余馨。\n学人解语却无声。偶沾星与月，懒问雨和晴。\n\n注：我以布偶狗为题，通过"绒作皮毛棉作骨"等句，以拟人手法赋予玩偶灵性。下阕"不向残羹争冷炙"暗喻玩偶超然物外的品性，末句"偶沾星与月"更添空灵意境，将玩偶与自然意象相融，表达出静默相伴的永恒温馨。",
  "joke": "# 布偶狗的笑话\n\n有一天，一只布偶狗走进一家宠物店，对店主说：\n\n"老板，我想买一只真正的狗朋友。"\n\n店主看了看它，好奇地问："你不是狗吗？"\n\n布偶狗叹了口气，说："唉，我是布偶做的，只能陪主人睡觉和卖萌，但我不会汪汪叫，也不会摇尾巴，更不会追球。每次主人想带我出去散步，我只能在包里安静地坐着，感觉自己特别没用。"\n\n店主笑了笑，说："那你想要什么样的狗朋友？"\n\n布偶狗眼睛一亮："我想要一只真正的狗，可以带着我去跑、去叫、去玩！我要学习怎么当一只好狗！"\n\n店主想了想，指着一只活泼的小金毛说："那这只怎么样？它精力旺盛，可以教你很多。"\n\n布偶狗激动地冲过去，结果因为自己是布做的，腿太软，直接摔了个跟头，四脚朝天躺在地上。\n\n小金毛跑过来，闻了闻它，然后叼起它的棉花尾巴，一路拖到了狗窝里。\n\n布偶狗挣扎着喊："等等！我还没学会怎么站起来！"\n\n小金毛歪了歪头，汪汪了两声，像是说："没事，我先教你躺平。"\n\n从此以后，布偶狗成了小金毛最好的"垫子"------每天被压在身下睡觉，还觉得特别温暖。\n\n布偶狗心想："原来，当一只合格的布偶狗朋友，最重要的技能是------当沙发。" 🛋️🐾"
}

此处图结构能成功渲染的关键，是在 path_map 中显式声明了可能被路由到的下游节点：

path_map=["worker_node"]

因为 Send 的目标和数量可以运行时动态决定，图渲染器无法仅靠运行时返回值提前知道图结构。通过 path_map 声明候选下游节点后，渲染图才能正确展示 START 到 worker_node 的条件边关系。

补充说明：如果多个并行任务写入同一个状态字段，通常需要为该字段定义 reducer，用于合并多个任务的输出。本例中三个任务分别写入 poem 、ci_poem 、joke 三个不同字段，因此不会发生同一字段的并发合并问题。

---

条件分支

Command介绍

Command 是 LangGraph 中用于控制图执行的多功能原语，它的构造器可以接受四个参数，并记录在同名类属性中：

• update：更新图状态，效果等同于节点直接返回状态更新字典；
• goto：指定节点执行完成后的跳转目标，可用于运行时条件分支。当需要同时更新状态并控制跳转时，比单独使用条件边更合适；
• graph：存在子图时，用于指定跳转发生在哪一层图中，例如从子图跳转到父图；
• resume ：用于恢复被中断的图执行，常见于 human-in-the-loop 场景。

用Command实现条件分支

可以通过 Command(goto=...) 在节点内部实现条件分支。

与 add_conditional_edges() 相比，Command 更适合"状态更新"和"控制流跳转"需要放在同一个节点返回值中的场景。

例如，一个节点既要更新状态，又要根据当前状态决定下一步跳转目标，就可以返回：

return Command(
    update={"foo": "bar"},
    goto="next_node"
)

示例如下：

from typing import TypedDict, Literal
from langgraph.types import Command
from langgraph.graph import StateGraph, START, END
from langchain.messages import HumanMessage
from langchain_deepseek import ChatDeepSeek

from dotenv import load_dotenv
load_dotenv(override=True)

model = ChatDeepSeek(
    model="deepseek-v4-flash",
    extra_body={
        "thinking": {
            "type": "disabled"
        }
    }
)

class OverAllState(TypedDict):
    topic: str
    content_type: Literal["poem", "joke"]
    poem: str
    joke: str

def router(state: OverAllState) -> Command[Literal["poem_node", "joke_node", END]]:
    content_type = state["content_type"]

    if content_type == "poem":
        return Command (
            goto="poem_node"
        )
    elif content_type == "joke":
        return Command (
            goto="joke_node"
        )
    return Command (
        goto=END
    )

def poem_node(state: OverAllState) -> OverAllState:
    topic = state["topic"]
    prompt = f"请生成一首关于 {topic} 的七言绝句"
    poem = model.invoke([HumanMessage(prompt)]).content

    return {
        "poem": poem
    }

def joke_node(state: OverAllState) -> OverAllState:
    topic = state["topic"]
    prompt = f"请生成一个关于 {topic} 的冷笑话"
    joke = model.invoke([HumanMessage(prompt)]).content

    return {
        "joke": joke
    }

builder = StateGraph(state_schema=OverAllState)
builder.add_node("router", router)
builder.add_node("poem_node", poem_node)
builder.add_node("joke_node", joke_node)
builder.add_edge(START, "router")
builder.add_edge("poem_node", END)
builder.add_edge("joke_node", END)

graph = builder.compile()
poem_res = graph.invoke({"topic": "布偶猫", "content_type": "poem"})
joke_res = graph.invoke({"topic": "布偶猫", "content_type": "joke"})

# 这里故意传入一个不符合 Literal["poem", "joke"] 的值，
# 用来观察运行时兜底分支。
# 注意：Literal 主要服务于静态类型检查，
# 默认不会在 Python 运行时阻止非法值传入。
illegal_res = graph.invoke({
    "topic": "布偶猫",
    "content_type": "illegal"
})

print('=' * 30, '-> poem <-', '=' * 30)
print(poem_res)
print('=' * 30, '-> joke <-', '=' * 30)
print(joke_res)
print('=' * 30, '-> illegal <-', '=' * 30)
print(illegal_res)

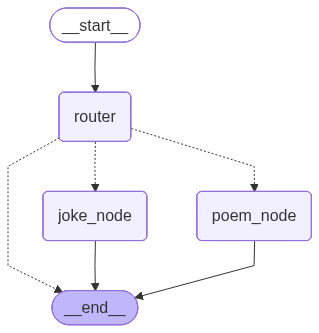

from IPython.display import display
display(graph)

上述代码中，router() 节点根据 content_type 的值决定下一步跳转目标：

• 当 content_type == "poem" 时，跳转到 poem_node；
• 当 content_type == "joke" 时，跳转到 joke_node；
• 当传入其他非法值时，跳转到 END，图直接结束。

结果如下

============================== -> poem <- ==============================
{
    'topic': '布偶猫',
    'content_type': 'poem',
    'poem': '《布偶猫》\n雪砌绒身碧眼秋，一帘幽梦卧云舟。\n忽听银铃摇碎月，轻衔星子入西楼。\n\n（注：此诗通过"雪砌绒身"、"碧眼秋"等意象勾勒布偶猫雪白柔顺的毛发与澄澈眼眸；"卧云舟"、"衔星子"等超现实笔法，赋予其精灵般的气质；末句"入西楼"暗合其优雅步态与神秘秉性，整体形成月光浸染的梦幻意境。）'
}

============================== -> joke <- ==============================
{
    'topic': '布偶猫',
    'content_type': 'joke',
    'joke': '给你分享一个关于布偶猫的冷笑话：\n\n---\n\n有一天，一只布偶猫跑去宠物店里应聘。  \n店员问："你有什么特长呢？"  \n布偶猫懒洋洋地回答："我特别软。"  \n店员说："还有呢？"  \n猫翻个身，露出肚皮："你看，我连摸都不需要自己动------你只要一伸手，我自己就'布偶'过去了。"\n\n---\n\n希望能让你会心一笑（或者冷到打个哆嗦）😺❄️'
}

============================== -> illegal <- ==============================
{
    'topic': '布偶猫',
    'content_type': 'illegal'
}

这里使用：

Command[Literal["poem_node", "joke_node", END]]

作为 router() 的返回值类型注解。

注解不能限制 goto 在运行时只能写这些值，而是为了让 LangGraph 和类型检查工具知道：这个节点可能跳转到哪些目标。对于图结构渲染来说，这个注解非常重要。如果不声明，渲染出来的图可能无法正确表达 router 节点的潜在跳转关系。

需要注意的是，如果某个节点使用 Command(goto=...) 控制后续跳转，一般不要再给这个节点额外添加普通下游边。否则，普通边和 Command 指定的跳转都可能生效，导致多个下游节点被同时触发。

因此，本例中只添加：

builder.add_edge(START, "router")

而不添加类似下面这样的边：

builder.add_edge("router", "poem_node")
builder.add_edge("router", "joke_node")

因为 router 的后续跳转已经由 Command(goto=...) 决定。

---

小结

动态分支有两类典型应用场景：

场景	典型 API	说明
动态扇出	Send + add_conditional_edges()	运行时创建多个任务，常用于 Map-Reduce
动态跳转	Command(goto=...)	节点内部根据状态决定跳转目标

二者的区别如下：

• Send 更强调"一个节点动态分发多个任务实例"；
• Command(goto=...) 更强调"当前节点执行完后动态跳转到哪个节点"。

Send 解决的是：运行时要启动多少个任务实例。

Command(goto=...) 解决的是：当前节点执行完后要去哪里。

不过，无论是 Send 还是 Command(goto=...)，目标节点通常都需要提前注册到图中。所谓"动态"，主要是运行时动态决定任务数量、任务输入或跳转路径，而不是运行时临时创建新的节点。
