一、行业痛点：C 口音频快充转接头三大研发量产难题
手机、平板全面取消 3.5mm 耳机孔后，Type-C 音频 + 快充二合一转接配件成为刚需，实现听歌、充电同步进行，但中小厂商开发阶段普遍遭遇三类难以解决的工程故障，造成反复改板、兼容性测试通过率低：
- 插拔状态识别紊乱，音频充电互斥 耳机、快充线先后 / 同时插拔时 CC 通道信号冲突，出现充电断开、音频无声、设备反复枚举；部分机型插耳机后直接切断 PD 供电，无法实现边充边听。
- PD 适配器兼容差，音频底噪、电流杂音严重 不同功率 PD 电源、普通 5V 充电头接入后，VBUS 供电波动大，快充切换瞬间产生电压跳变，音频 Codec 引入明显电流噪声；高功率快充档位下噪声进一步恶化。
- 小尺寸结构量产测试难度高 转接头 PCB 空间极度紧凑，无标准化自动化检测通道，端口插拔、休眠功耗、协议握手全靠人工反复测试，漏测率高，批量不良难以提前筛查。
市面上通用音频 MCU 方案重点聚焦 USB 音频信号处理，缺少专为小型转接器优化的轻量化 PD 取电控制单元。乐得瑞 LDR6500 采用 SOP8/SOT23-6 超小封装，专门面向 Type-C 音频快充二合一配件设计，独立承担 CC 信号检测、PD 诱电协商、分级供电、低功耗管控等电源子系统工作，音频 Codec、UAC 音频协议、模拟音频电路交由外部专用芯片实现，软硬件分层解耦，从底层解决转接头充电音频冲突、噪声、量产难测问题。
二、LDR6500 核心规格：适配微型音频快充配件
LDR6500 定位小封装轻量化 USB-C PD 取电控制芯片，专为紧凑型转接头、便携音频拓展配件开发，核心硬件能力匹配产品小型化需求：
- 双路 4 通道 USB-C PD 协议处理架构 内置 1 组独立 2 通道 Type-C 控制口，搭配独立 Emark CC 通路，支持 Sink 受电、DRP 双向角色配置，可同步识别主机输入 C 口与耳机 / 快充分支 CC 信号，硬件仲裁避免两路 CC 信号互相干扰，稳定实现充电、音频并行工作。集成完整 PD 协议栈，自动诱电 5V/9V/12V/15V 主流快充档位。
- 超低功耗微型化硬件资源
- 休眠电流＜1μA，工作电压 2.2V~5.5V，适配手机低电压供电场景；
- 内置 10-bit 六通道高精度 ADC、1 路 12-bit 可调 PWM、I2C 从机、UART 串口，可采集 VBUS 电压、供电电流、接口状态，精准控制音频芯片供电开关；
- 内置 4K×16 位 MTP，固化 PD 协商参数、插拔时序、噪声抑制供电逻辑，无需外挂存储器件。
- 超小封装宽温可靠设计 提供 SOP8、SOT23-6 两种极简封装，大幅缩减 PCB 占用面积，适配指甲盖大小转接小板；工作温度覆盖 - 40℃~85℃，支持户外低温、高温车载场景；内置 5.6V VDD 过压自检保护，防止快充瞬态高压损坏音频电路。

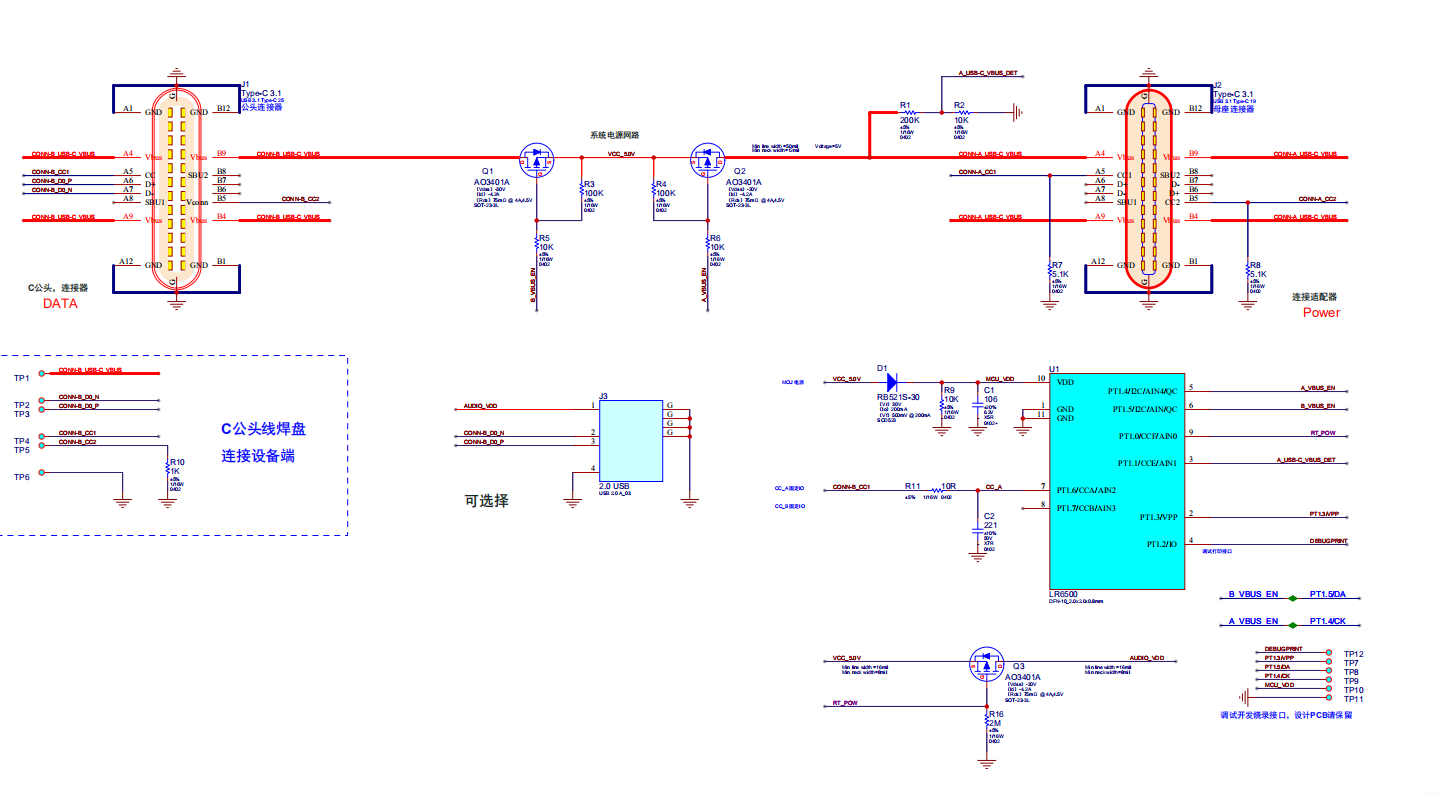

三、整机系统分层架构：LDR6500 专属分工拆解
将音频快充转接头划分为三大独立子系统，严格区分 PD 电源控制与音频信号处理边界，不混淆两类业务逻辑：
1. LDR6500 PD 取电管控子系统（本文核心）
全权负责 Type-C 端口供电全流程，拆分为四大核心控制流程：PD 诱电协商、音频芯片分级上电、插拔事件实时检测、瞬态噪声隔离供电
- PD 取电协商：检测主机 VBUS 与 CC 信号，完成 PD 档位握手，锁定稳定输入电压，持续监测供电波动；
- 分级上电时序：先完成 PD 供电稳定后，再通过 PWM/IO 开启音频 Codec 供电，避免上电瞬间大电流造成音频爆音、电流噪；
- 插拔事件处理：耳机、快充线任意一路热插拔时，快速屏蔽干扰 CC 信号，维持另一路通路稳定工作，自动重试协议握手；
- 噪声隔离管控：ADC 实时监控 VBUS 纹波，快充功率切换时平滑调整供电通路，抑制电压跳变传导至音频模拟电路。
2. 外部音频信号处理子系统（独立芯片实现）
LDR6500 不集成音频解码、USB 音频功能，音频相关功能由外部专用器件承担：
- 音频 Codec 芯片：模拟 3.5mm 音频信号编解码、左右声道输出；
- USB 音频控制器：处理 UAC 音频协议、数字音频 I2S 传输； LDR6500 仅通过 I2C/UART 下发电源使能信号，根据供电状态控制音频芯片启停，不参与音频数据流处理。
3. 整机辅助主控子系统
负责指示灯、设备状态上报等人机交互；LDR6500 将 CC 状态、VBUS 电压、快充档位、故障信息通过 I2C 上传主控，主控仅做状态展示，底层 PD 协商逻辑完全由 LDR6500 独立运行，降低固件开发工作量。
四、音频快充配件标准化工作时序（LDR6500 落地流程）
4.1 端口角色预先固化配置
基于产品形态在片内 MTP 预设端口属性：主机端统一配置 Sink 受电模式，分支口为 DRP 复用口，同时兼容耳机无源 CC 识别、PD 快充诱电两种场景。双路 CC 通道并行检测，硬件优先级隔离，杜绝信号抢占冲突。
4.2 四段式闭环工作时序
- 接入检测阶段 Type-C 公头插入手机主机后，LDR6500 立刻采集 CC 信号，完成主机供电识别，屏蔽分支口 CC 杂波干扰，锁定整机输入电源；
- PD 功率平稳协商 自动和主机 PD 控制器完成握手，协商稳定供电档位，等待 VBUS 电压纹波收敛至安全区间，消除快充切换带来的瞬时电压抖动；
- 音频电路分级上电 供电稳定后延时打开 Codec 电源，避免上电冲击电流产生爆音、电流杂音；耳机插入后直接导通音频通路，快充线插入同步开启 PD 分流，实现边充边听；
- 热插拔异常自动恢复 使用过程中拔耳机 / 快充线，芯片实时识别端口断开，仅切断对应支路供电，另一路持续工作；重新插入自动重走协商上电流程，无需重新插拔主机。
五、研发与量产标准化验证清单
依托 LDR6500 轻量化控制架构，搭建适配微型转接头的全套测试规范，覆盖研发调试与批量生产：
1. PD 端口与兼容性验证
- 交叉测试不同线材、手机主机、PD 适配器（5V 普通充电头 / 65W 笔记本快充 / 手机原装快充），建立兼容性矩阵；
- 验证 DRP 端口耳机、快充交替插拔、同时插入场景，确认充电、音频不会互相中断。
2. 供电噪声与音频性能测试
- 多快充档位下 VBUS 纹波、电压跳变测试，录音验证音频电流杂音、爆音是否消除；
- 高低温（-40℃~85℃）环境复测待机功耗、休眠电流，保证低温下 PD 协商不失效。
3. 热插拔与故障可靠性测试
- 反复插拔耳机、快充线、主机 Type-C，测试异常掉电、短路保护后自动恢复能力；
- 过压触发自检保护，验证 5.6V 过压阈值下芯片可靠锁止输出，保护音频器件。
4. 小封装量产专项验证
- 核对 SOP8/SOT23-6 引脚复用逻辑，确认烧录口、调试口、电源控制 IO 无功能冲突；
- 区分插电待机、断电休眠两种功耗指标，测试唤醒响应速度；
- 利用 UART 通信对接产线工装，自动读取端口状态、PD 协商日志，替代人工插拔测试，提升量产效率。
5. 软硬件接口边界确认
梳理 LDR6500 与音频 Codec、整机主控的 I2C/UART 通信协议，分离 PD 电源控制与音频业务逻辑，减少固件迭代耦合问题。
六、项目选型评估沟通清单
客户评估 LDR6500 方案时，可提供以下参数快速完成适配评估：
- 硬件需求：整机输入电压范围、最大充电功率、分支端口数量与角色；
- 功耗指标：整机待机功耗上限、休眠电流要求；
- 外设接口：音频 Codec 通信方式（I2S/I2C）、电源控制 IO 数量；
- 结构要求：PCB 尺寸限制、芯片封装选型（SOP8/SOT23-6）；
- 使用场景：手机便携、车载、低温户外等工作温度需求。
七、结语
传统音频转接方案侧重 USB 音频信号处理，忽略微型设备 PD 取电、供电噪声、小空间量产检测等核心痛点。乐得瑞 LDR6500 以超小封装轻量化 PD 取电控制为核心定位，独立承载 Type-C CC 协商、快充诱电、分级上电、噪声隔离管控，与音频 Codec、USB 音频芯片分层解耦，完美适配 Type-C 音频快充二合一转接头、便携音频拓展小板。
凭借双路 CC 独立检测、微安级休眠功耗、宽温过压保护、极简封装等优势，一次性解决边充边听互斥、音频电流杂音、人工量产测试低效三大行业难题，配套完整的兼容性、噪声、可靠性产测清单，为紧凑型 C 口音频快充配件提供低成本、易落地、高稳定的 PD 电源控制解决方案。
