【非标自动化】2、认识元器件（接近传感器）

接近传感器

接近传感器用于在不发生机械接触的情况下，检测目标物体是否接近或到达某个位置。

在非标自动化设备中，最常见的是电感式接近传感器，主要用于检测金属物体，例如：

气缸滑台上的金属挡块
机械手是否到位
转盘工位是否到位
金属零件是否存在
升降机构是否到达上下限
输送线上的金属治具是否经过
电机轴或齿轮是否转动

它和行程开关的核心区别是：

对比项	行程开关	接近传感器
检测方式	机械接触	非接触感应
是否需要碰撞	需要	不需要
输出形式	机械触点	电子晶体管输出
是否分PNP/NPN	一般不分	通常要区分
动作频率	较低	较高
机械磨损	有	基本没有
是否需要供电	普通机械式通常不需要	需要
典型检测物	机械机构	金属或其他指定材料

可以先把它理解为：

接近传感器就是一个不需要被碰到的电子行程开关。

一、接近传感器在设备中的作用

接近传感器主要承担以下功能：

1. 到位检测

判断机械机构是否到达指定位置，例如：

复制代码

滑台向前运动
    ↓
金属挡块进入接近传感器检测范围
    ↓
传感器输出信号
    ↓
PLC判断滑台前进到位

2. 工件有无检测

例如检测治具中是否已经放入金属零件：

复制代码

没有工件：
传感器无信号

放入金属工件：
传感器检测到金属
输出信号给PLC

3. 限位检测

例如升降机构上下两端分别安装一个接近传感器：

上限位传感器
下限位传感器

当机构到达上限位置后，PLC禁止继续上升。

4. 计数检测

例如齿轮或金属拨片每经过一次接近传感器，产生一个脉冲：

复制代码

金属齿经过一次
    ↓
传感器输出由0变1
    ↓
PLC计数加1

可以用于：

转速检测
工件计数
齿轮计数
转盘工位计数
轴旋转检测

但高速计数时，需要确认：

传感器响应频率
PLC输入是否支持高速计数
脉冲宽度是否足够

二、接近传感器的输入与输出

1. 输入

接近传感器的输入不是电信号，而是目标物体进入感应区域。

以电感式接近传感器为例，它的输入是：

复制代码

金属物体进入检测距离

传感器内部通过电磁场变化判断是否有金属靠近。

2. 输出

接近传感器的输出通常是电子开关信号，例如：

PNP常开
PNP常闭
NPN常开
NPN常闭
2线制输出
模拟量输出
IO-Link通信输出

在普通非标自动化设备中，最常见的是：

复制代码

DC 24V
三线制
PNP
常开

也就是常说的：

复制代码

DC 24V三线PNP常开接近传感器

三、接近传感器的工作电压和电流

常见直流接近传感器的工作电压为：

复制代码

DC 10～30V

在自动化设备中，通常使用：

复制代码

DC 24V

接近传感器需要电源供电，不能像普通机械按钮一样只接两根触点线。

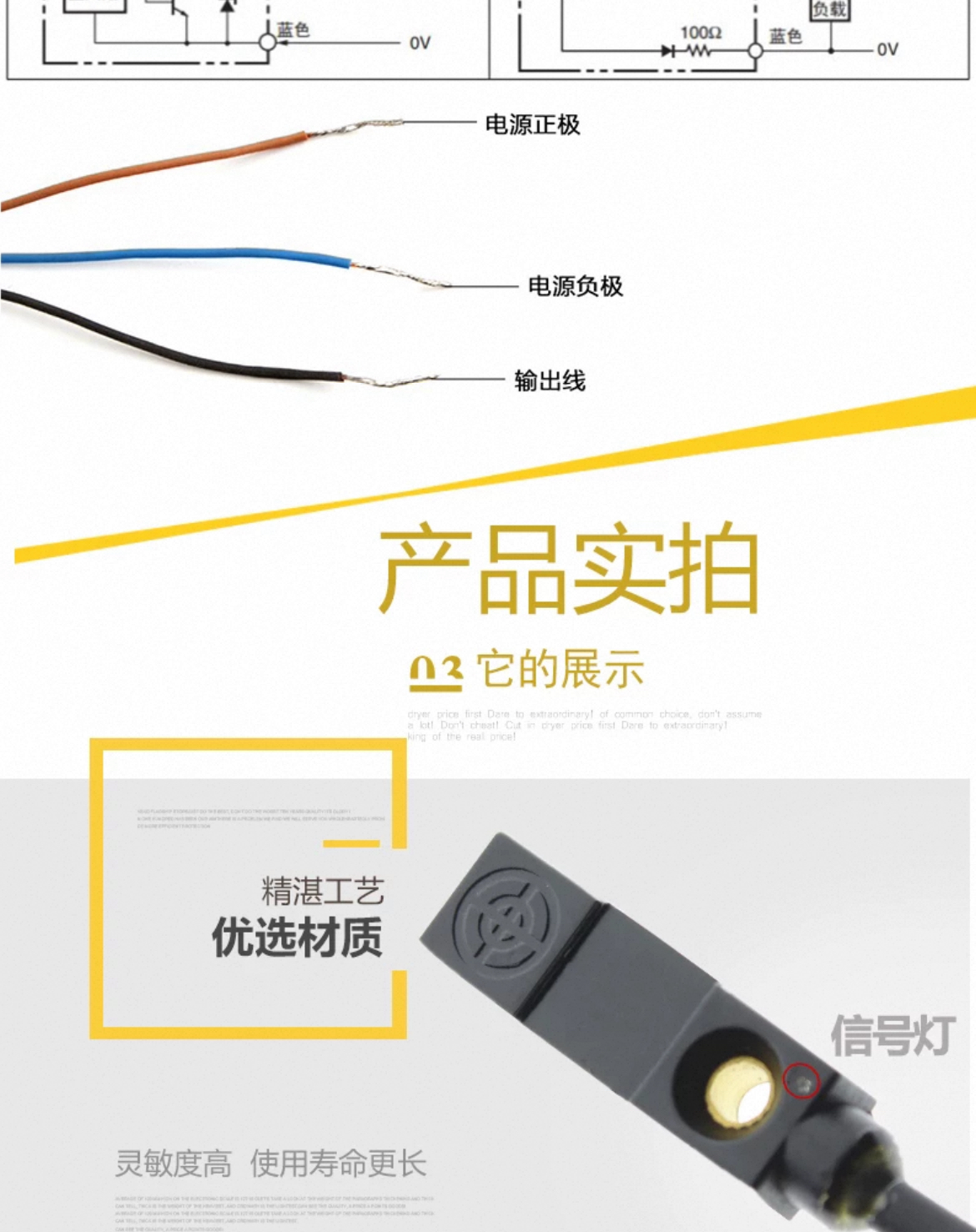

三线制传感器通常有：

电源正极
电源负极
输出信号线

常见线色为：

线色	功能
棕色 Brown	+24V
蓝色 Blue	0V
黑色 Black	输出信号

即：

复制代码

棕线 → +24V
蓝线 → 0V
黑线 → PLC输入

部分四线制传感器还会增加一根白线，用于第二种输出。

需要注意：

线色是常见行业习惯，但不能完全只靠颜色判断，接线前仍应查看传感器铭牌和说明书。

输出电流

接近传感器输出允许承受的电流通常可能是：

复制代码

100mA
200mA
300mA

具体要看型号。

接PLC数字量输入时，PLC输入电流通常只有几毫安，因此一般没有问题。

但不建议随意使用接近传感器直接驱动：

接触器线圈
大型继电器线圈
电磁阀
灯
蜂鸣器

原因包括：

输出电流可能不足
感性负载会产生反向电压
可能损坏晶体管输出
负载启动电流可能过大

更合理的方式是：

复制代码

接近传感器 → PLC输入
PLC输出 → 中间继电器或负载

四、PNP和NPN

PNP和NPN是接近传感器最重要的区别之一。

它们描述的是传感器输出晶体管如何给PLC输入提供信号。

1. PNP接近传感器

PNP传感器动作后，输出线会向外输出正电压。

可以理解为：

复制代码

传感器检测到物体后
黑色输出线接近+24V

典型接线：

复制代码

棕线 → +24V
蓝线 → 0V
黑线 → PLC输入X0
PLC输入COM → 0V

示意：

复制代码

+24V ───────── 棕线
                  │
             PNP传感器
                  │
黑线 ───────── PLC输入X0

0V ─────── 蓝线
0V ─────── PLC输入COM

传感器检测到物体后：

复制代码

黑线输出+24V
PLC输入X0导通

PNP也可以理解为：

传感器向PLC输入提供电流。

2. NPN接近传感器

NPN传感器动作后，会把输出线拉向0V。

可以理解为：

复制代码

传感器检测到物体后
黑色输出线接近0V

典型接线：

复制代码

棕线 → +24V
蓝线 → 0V
黑线 → PLC输入X0
PLC输入COM → +24V

示意：

复制代码

+24V ───── 棕线
+24V ───── PLC输入COM

黑线 ───── PLC输入X0
              │
          NPN传感器
              │
0V ───────── 蓝线

传感器检测到物体后：

复制代码

黑线被拉到0V
PLC输入X0导通

NPN也可以理解为：

传感器把PLC输入的电流导向0V。

五、源型和漏型

PNP和NPN还经常与源型、漏型一起出现。

PNP输出

通常称为：

复制代码

源型输出
Source Output

因为它向负载提供正电压和电流。

NPN输出

通常称为：

复制代码

漏型输出
Sink Output

因为它把负载电流引向0V。

PLC输入的配合关系

一般遵循：

传感器输出	PLC输入公共端
PNP	COM接0V
NPN	COM接+24V

也可以理解为：

传感器	PLC输入类型
PNP源型输出	配漏型PLC输入
NPN漏型输出	配源型PLC输入

这里最容易混淆的是：

传感器的输出类型和PLC输入类型通常是互补配合的。

PNP传感器是源型输出，PLC输入则需要提供流向0V的通路。

六、常开和常闭

接近传感器除了PNP/NPN之外，还要区分NO和NC。

1. 常开型 NO

没有检测到物体时：

复制代码

输出不动作
PLC输入=0

检测到物体时：

复制代码

输出动作
PLC输入=1

这是最常见的接近传感器形式。

2. 常闭型 NC

没有检测到物体时：

复制代码

输出动作
PLC输入=1

检测到物体时：

复制代码

输出关闭
PLC输入=0

常闭型可用于：

极限检测
断线监控
需要正常状态持续有信号的场合

但要注意：

电子式常闭传感器断电后通常也会没有输出，因此不能简单地把普通常闭接近传感器等同于安全传感器。

七、PNP/NPN与NO/NC是两件不同的事

选型时经常写成：

复制代码

PNP NO
PNP NC
NPN NO
NPN NC

其中：

PNP/NPN决定输出电流方向。
NO/NC决定检测到物体前后输出是否动作。

例如PNP常开型：

复制代码

未检测到物体：
输出关闭

检测到物体：
输出+24V

PNP常闭型：

复制代码

未检测到物体：
输出+24V

检测到物体：
输出关闭

NPN常开型：

复制代码

未检测到物体：
输出关闭

检测到物体：
输出拉到0V

NPN常闭型：

复制代码

未检测到物体：
输出拉到0V

检测到物体：
输出关闭

八、三线制、两线制和四线制

1. 三线制接近传感器

最常见。

三根线分别为：

复制代码

+24V
0V
输出

优点：

接线逻辑清晰
输出稳定
容易与PLC连接
PNP/NPN区分明确

2. 两线制接近传感器

两线制传感器只有两根线，传感器与负载串联。

接线形式类似机械开关：

复制代码

电源 → 传感器 → PLC输入或负载 → 电源另一端

但两线制不是纯机械触点，内部电子电路需要通过这两根线获得电源，因此会存在两个重要参数：

漏电流

即使传感器没有动作，也可能有少量电流通过。

这可能造成：

PLC输入无法完全关闭
小型继电器误吸合
指示灯微亮

残余电压

传感器动作后，自身仍会占用一部分电压。

可能出现：

复制代码

电源24V
传感器自身压降2V
负载实际得到22V

因此，两线制传感器接PLC时，需要确认：

PLC输入关闭电流
PLC输入开启电流
传感器漏电流
传感器残余电压

3. 四线制接近传感器

四线制通常有：

复制代码

棕线：+24V
蓝线：0V
黑线：NO输出
白线：NC输出

或者提供两路独立输出。

优点是一个传感器可以同时提供常开和常闭信号。

但具体线色和功能必须查看说明书。

九、接近传感器的主要类型

"接近传感器"并不等于"只能检测金属"。

它是一个大类。

1. 电感式接近传感器

最常见。

主要检测：

复制代码

金属物体

原理是通过内部线圈产生高频电磁场。当金属进入感应区域时，会产生涡流，改变振荡状态，传感器据此输出信号。

适合检测：

钢铁
不锈钢
铝
铜
黄铜

但不同金属的检测距离不同。

通常对铁磁性金属，例如普通钢铁，检测距离最好。

2. 电容式接近传感器

可以检测：

金属
塑料
玻璃
木材
液体
粉末
颗粒

它通过检测目标物体引起的电容量变化来工作。

常用于：

料位检测
塑料件检测
液体液位检测
包装材料检测
颗粒物料检测

缺点是容易受到以下因素影响：

湿度
灰尘
水汽
材料介电常数
周围环境变化

3. 磁性接近传感器

通过磁场检测目标。

常见于：

气缸磁性开关
门磁
活塞位置检测
磁铁位置检测

气缸内部活塞通常带磁环，传感器安装在气缸槽内，通过检测磁环判断活塞位置。

4. 光电式接近传感器

通过光线检测物体。

可以检测：

金属
塑料
纸箱
瓶子
人体
透明物体

光电传感器检测距离通常比普通电感式接近传感器更远。

5. 超声波接近传感器

通过超声波反射检测距离。

适合检测：

透明物体
液面
塑料
纸箱
不规则物体

不太依赖物体颜色，但容易受：

物体角度
表面形状
温度
气流
吸声材料

影响。

十、检测距离

检测距离是接近传感器最重要的选型参数之一。

例如型号可能标注：

复制代码

检测距离：2mm
4mm
8mm
10mm
15mm

但标称检测距离不等于实际安装时可以刚好按照这个距离使用。

1. 标准检测距离

厂家通常以标准金属检测板为目标，在规定条件下测得额定检测距离。

例如M12电感式接近传感器可能标称：

复制代码

Sn = 4mm

表示额定检测距离为4mm。

2. 实际可靠检测距离

设备设计时不能把目标物刚好安装在4mm边缘。

因为实际检测距离会受到：

金属材料
目标尺寸
安装方式
温度
电源电压
个体误差
机械振动
传感器批次

影响。

实际设计中通常需要留裕量，例如标称4mm的传感器，稳定检测距离可能控制在：

复制代码

2～3mm左右

具体以厂家说明书中的可靠动作距离为准。

十一、不同金属对检测距离的影响

电感式接近传感器对不同金属的检测能力不同。

一般情况下：

材料	相对检测能力
铁、普通钢	最好
不锈钢	较低
黄铜	更低
铝	更低
铜	通常较低

假设传感器对铁的检测距离为4mm，并不代表对铝也能达到4mm。

有些传感器属于：

复制代码

全金属等距离型
有色金属检测型

可以减小不同金属之间的检测距离差异，但价格通常更高。

十二、齐平安装和非齐平安装

接近传感器安装方式常见分为：

齐平型
非齐平型

也常称为：

屏蔽型
非屏蔽型

1. 齐平型

传感器感应头可以和金属安装面齐平。

例如：

复制代码

金属支架表面
────────────
   传感器头

优点：

安装紧凑
不容易被撞到
可以嵌入金属支架

缺点：

检测距离通常较短

2. 非齐平型

传感器头部必须突出金属安装面一定距离，周围也需要留出空间。

优点：

检测距离通常更远

缺点：

更容易被机械撞到
安装空间要求更大
周围金属会影响感应区域

如果把非齐平型传感器完全埋入金属支架，可能出现：

一直有信号
检测距离缩短
动作不稳定
无法正确检测

因此选型时必须明确：

复制代码

Flush
Non-flush
Shielded
Unshielded

十三、外形尺寸

常见圆柱形接近传感器规格：

一般来说，尺寸越大，检测距离往往越远，但并不是绝对。

例如：

外形	常见检测距离
M8	1～2mm或更高
M12	2～4mm或更高
M18	5～8mm或更高
M30	10～15mm或更高

还可能有：

方形
扁平形
槽型
环形
小型放大器分离式

选型需要结合：

安装空间
检测距离
目标尺寸
机械强度
接线方式

十四、响应频率

响应频率表示传感器每秒能够稳定检测多少次目标变化。

例如：

复制代码

响应频率：500Hz

理论上表示每秒可响应约500次开关变化，但实际应用还需结合目标宽度和移动速度。

普通到位检测通常不太关心高频性能。

以下场景必须关注：

齿轮转速检测
高速流水线计数
电机轴脉冲检测
高频往复机构
小工件高速通过

如果目标经过时间太短，可能出现：

复制代码

传感器还没来得及输出
目标已经离开

此外，PLC普通输入可能带有几毫秒滤波，即使传感器能高速响应，PLC也不一定能识别。

十五、输出压降和漏电流

晶体管输出不是理想开关。

1. 输出压降

PNP传感器动作时，输出不一定完全等于24V，内部晶体管会有一定压降。

例如：

复制代码

供电电压：24V
输出线电压：约22.5V～23.5V

通常PLC仍能正常识别。

2. 漏电流

传感器关闭时，输出可能仍有极小电流。

通常三线制传感器漏电流较小，对PLC输入影响不大。

但两线制传感器的漏电流通常更需要关注。

十六、接近传感器与PLC的连接方式

以最常见的三线PNP常开传感器为例：

复制代码

棕线 → +24V
蓝线 → 0V
黑线 → PLC输入X0
PLC COM → 0V

当检测到金属：

复制代码

黑线输出+24V
PLC X0输入灯亮
程序中X0=1

NPN常开传感器：

复制代码

棕线 → +24V
蓝线 → 0V
黑线 → PLC输入X0
PLC COM → +24V

检测到金属：

复制代码

黑线接近0V
PLC X0输入灯亮
程序中X0=1

十七、正常状态

以PNP常开电感式接近传感器为例：

未检测到金属

复制代码

传感器指示灯灭
输出线无有效正电压
PLC输入=0

检测到金属

复制代码

传感器指示灯亮
输出线约为+24V
PLC输入=1

但需要注意：

有些传感器指示灯亮代表检测到目标。
有些型号可能有电源灯和输出灯两个指示灯。
常闭传感器逻辑相反。
某些传感器灯亮不一定代表PLC一定收到信号，因为输出线或PLC接线可能故障。

十八、常见故障现象

1. 金属已经靠近，传感器没有信号

可能原因：

目标距离过远
目标金属太小
检测的是铝、铜等有色金属，检测距离缩短
传感器安装位置偏移
传感器未供电
PNP/NPN型号选错
PLC公共端接错
传感器损坏
输出线断开
目标没有进入有效感应区域
非齐平传感器被埋入金属支架
检测面被金属屑覆盖

2. 没有金属，传感器一直有信号

可能原因：

传感器离金属安装支架太近
非齐平传感器安装错误
感应头附近有金属屑
检测距离调得过大
线路短路
输出线碰到+24V或0V
常开、常闭逻辑理解错误
传感器损坏
周围其他金属进入感应区域

3. 信号时有时无

可能原因：

目标物位于检测距离边缘
机械机构振动
目标重复位置不稳定
传感器安装松动
电源电压波动
接线端子松动
目标面积太小
目标移动速度太快
传感器附近有强电磁干扰
多个传感器安装距离太近互相干扰

4. 传感器指示灯亮，但PLC输入不亮

可能原因：

黑色输出线断开
PLC输入COM接错
PNP传感器接到了只适配NPN的输入回路
PLC输入点损坏
接错PLC输入地址
端子排接线错误
输出晶体管损坏
传感器输出电压不足

5. 传感器经常损坏

可能原因：

电源正负极接反
输出线直接短路
负载电流超过额定值
直接驱动感性负载，没有保护
受到机械撞击
冷却液或水进入
环境温度过高
电源浪涌
接线时带电操作
使用交流电接入直流传感器

十九、使用万用表检查接近传感器

接近传感器是电子元件，排查方式和机械行程开关不同。

普通接近传感器不适合简单断电后用蜂鸣档判断通断。

因为它内部不是机械触点，而是电子电路。

1. 先测供电

传感器上电后，万用表调到直流电压档。

测量：

复制代码

棕线对蓝线

正常应约为：

复制代码

DC 24V

如果没有24V，检查：

开关电源
保险或断路器
端子排
电缆
接头
电源正负极

2. 测PNP传感器输出

黑表笔接0V，红表笔接黑色输出线。

未检测到目标

常开型通常接近：

复制代码

0V

但可能存在少量浮动电压。

检测到目标

通常接近：

复制代码

+24V

如果传感器指示灯变化，但黑线电压没有变化，可能是输出级损坏。

3. 测NPN传感器输出

NPN输出需要结合PLC输入或负载回路判断。

可以测黑色输出线对0V：

未动作时

可能接近：

复制代码

+24V或悬浮状态

动作时

应接近：

复制代码

0V

更准确的排查方式是同时确认PLC输入COM已接+24V。

二十、通过PLC定位故障

排查路径：

复制代码

目标物是否存在
      ↓
目标是否进入检测范围
      ↓
传感器指示灯是否变化
      ↓
传感器供电是否正常
      ↓
输出线电压是否变化
      ↓
端子排信号是否变化
      ↓
PLC输入灯是否变化
      ↓
PLC程序输入位是否变化
      ↓
程序逻辑是否正确

例如机械机构已经到位，但PLC显示不到位：

确认目标物是否真的进入传感器感应面。
观察传感器指示灯是否亮。
如果灯不亮，检查距离、目标材质、供电和安装。
如果灯亮但PLC输入灯不亮，测量输出线电压。
如果输出电压正常，检查端子排、PLC COM和输入点。
如果PLC输入灯亮，但程序状态不变，检查输入地址和程序逻辑。

二十一、安装位置和机械结构要求

1. 不要让目标撞上传感器

接近传感器是非接触检测元件。

正确状态：

复制代码

目标物靠近
但不与传感器发生接触

如果目标物直接撞上传感器，会造成：

感应头损坏
螺纹变形
安装位置偏移
电缆接头损坏
检测距离变化

因此机械上需要保证安全间隙。

2. 目标必须进入有效检测区域

传感器通常从正面检测。

目标物应正对传感器感应面，不应只从边缘擦过。

对于圆柱形传感器：

复制代码

前端平面通常是感应面

不是整个金属外壳都能检测。

3. 安装时留调节余量

通常可以使用：

双螺母
可调支架
长圆孔
导轨支架
微调螺钉

方便现场调整感应距离。

调整完成后要锁紧螺母，防止振动导致位置变化。

4. 避免安装在机械极限点

不要让接近传感器成为机械运动停止的唯一依据。

更合理的设计是：

复制代码

正常减速位置
    ↓
到位传感器
    ↓
极限传感器
    ↓
机械硬限位

重要机构可以设置：

正常到位传感器
极限保护传感器
机械挡块

形成多层保护。

5. 注意周围金属

电感式接近传感器附近如果存在大量金属，会影响检测距离。

特别是非齐平型传感器，需要按照说明书留出：

侧面距离
前方距离
相邻传感器间距
金属安装面间距

6. 多个传感器之间要留间距

多个接近传感器距离过近，内部振荡电路可能互相干扰。

可能出现：

无目标时误动作
检测距离变化
信号抖动
动作不稳定

具体最小间距应参考产品说明书。

7. 电缆布线

传感器信号线应尽量远离：

变频器输出电缆
伺服电机动力线
接触器主回路线
大功率加热线
高频焊接设备
强电磁干扰源

合理做法：

复制代码

动力线与信号线分槽布置
交叉时尽量垂直
必要时使用屏蔽线
屏蔽层按设计要求接地

二十二、重要选型参数

选型时至少要确认：

1. 检测原理

电感式
电容式
磁性
光电式
超声波式

2. 检测物体

铁
不锈钢
铝
铜
塑料
液体
粉末
透明物体

3. 检测距离

例如：

复制代码

2mm
4mm
8mm
15mm

需要留可靠检测裕量。

4. 输出类型

PNP
NPN
继电器输出
模拟量
IO-Link

5. 动作逻辑

常开NO
常闭NC
NO+NC双输出

6. 线制

两线制
三线制
四线制

7. 工作电压

常见：

复制代码

DC 10～30V
AC 20～250V
AC/DC通用

PLC系统中通常优先使用DC 24V三线制。

8. 外形尺寸

M8
M12
M18
M30
方形
扁平型

9. 安装方式

齐平
非齐平
屏蔽型
非屏蔽型

10. 接线方式

自带电缆
M8接插件
M12接插件
端子式

接插件型便于更换，但需要配套连接线。

11. 防护等级

常见：

IP65
IP67
IP68
IP69K

有水、油、冷却液或清洗环境时尤其重要。

12. 响应频率

高速计数和转速检测必须重点确认。

13. 温度范围

高温、低温设备需要确认：

复制代码

-25℃～70℃
-40℃～85℃
耐高温型

14. 外壳材质

黄铜镀镍
不锈钢
塑料
PTFE耐腐蚀材料

15. 抗振动和抗冲击

移动机构、冲压设备、振动盘周围需要重点确认。

二十三、为什么接近传感器型号很多

接近传感器型号多，是因为以下参数可以自由组合：

检测原理不同
检测材料不同
检测距离不同
PNP或NPN
常开或常闭
两线、三线或四线
DC、AC或AC/DC
齐平或非齐平
M8、M12、M18、M30
电缆式或接插件式
电缆长度不同
防护等级不同
响应频率不同
温度范围不同
是否耐油
是否耐腐蚀
是否抗焊接磁场
是否全金属等距离
是否具备IO-Link
是否适合安全应用
是否适合防爆环境

因此不能只写：

复制代码

买一个接近开关

更完整的选型描述应该类似：

复制代码

电感式接近传感器
M12圆柱形
齐平安装
检测距离4mm
DC 10～30V
三线制
PNP常开
M12接插件
IP67
用于检测普通钢制挡块

二十四、接近传感器与行程开关如何选择

适合使用接近传感器的场景：

动作频率高
不希望发生机械碰撞
要求寿命长
机械运动速度较快
检测位置重复性要求较高
目标物是金属
环境允许电子传感器工作

适合使用行程开关的场景：

必须有机械强制动作
目标材料不确定
运动频率较低
成本要求较低
检测位置允许机械接触
需要明显的机械触发结构

实际设备中，两者也可能同时使用：

复制代码

接近传感器：
正常位置检测

行程开关：
最终极限保护

机械挡块：
最终机械保护

二十五、核心理解

接近传感器的完整信号链路是：

复制代码

目标物靠近
      ↓
传感器内部检测电磁场、磁场或其他物理量变化
      ↓
内部电子电路判断目标存在
      ↓
PNP或NPN晶体管输出
      ↓
PLC数字量输入状态变化
      ↓
PLC判断机构到位、工件存在或完成计数

选型和接线时最重要的几个问题是：

复制代码

检测什么材料
需要多远的检测距离
PNP还是NPN
常开还是常闭
两线还是三线
PLC输入COM接0V还是+24V
齐平还是非齐平安装
响应频率是否满足

在普通国内非标自动化设备中，一个非常常见的组合是：

复制代码

DC 24V
三线制
PNP
常开
电感式
M12或M18
齐平安装
接PLC数字量输入

但最终仍需要根据PLC输入模块、目标材料和机械安装条件确定。
