RK3588+FPGA+EtherCAT异构架构解析｜工业场景如何同时保住AI算力与微秒级运动实时性

📌 专栏：RK3588+FPGA+EtherCAT 工业AI控制器实战连载

关键词：RK3588、FPGA、EtherCAT、工业边缘控制器、AI算力、硬实时运动控制、异构架构、国产化工控

0. 前言

在智能工厂、半导体精密设备、视觉跟随分拣、柔性机器人等高端工业场景中，设备研发一直面临一个无法绕开的核心矛盾：

想要AI视觉智能检测、识别、定位能力，就必须牺牲控制实时性；想要微秒级精密运动控制，就无法搭载高负载AI算力任务。

传统X86工控、嵌入式Linux、纯FPGA、传统PLC方案，都只能偏向单一能力，无法兼顾边缘AI算力 与工业硬实时运动控制。这也是很多智能产线、精密设备迭代卡顿、轨迹畸变、良率上不去的根本原因。

而 RK3588+FPGA+EtherCAT 三层异构架构的出现，彻底打破了这一行业瓶颈，成为目前国产化高端工业边缘控制器、智能运动设备的最优落地架构。

本文作为系列开篇，将从行业痛点、主流方案短板、异构分层架构、软硬分工、实时性保障、算力隔离、方案核心优势 全方位拆解，带你彻底搞懂为什么这套架构能同时兼顾强劲AI算力与微秒级运动实时性。

1. 行业核心矛盾：AI算力与实时控制天然冲突

工业智能化的核心，是实现感知AI化、控制精密化。但在传统单芯片架构下，两者任务资源抢占严重，无法共存。

1.1 AI任务的特性：高负载、非实时、可容错

RK3588运行的AI视觉检测、目标定位、缺陷识别、图像编解码、数据分析等任务，属于高算力消耗型任务，会持续占用CPU、NPU、内存、总线资源，任务耗时存在小幅波动，允许毫秒级延迟抖动，不会影响工艺安全。

1.2 运动控制任务的特性：低负载、硬实时、零容错

EtherCAT多轴联动、伺服插补、轨迹跟随、分布式时钟同步、高速IO闭环等控制任务，对时序确定性要求极高。控制周期通常为1ms/500us，一旦出现微秒级随机抖动，就会直接导致伺服振纹、轨迹偏移、对位偏差、同步失效 ，造成批量生产不良。

1.3 核心冲突根源

Linux属于分时操作系统，即便开启RT实时补丁，在NPU满载推理、多路图像采集、后台进程调度时，依然会产生随机调度抖动。算力负载越大，实时性越差，这是所有单Linux架构无法根治的先天缺陷。

2. 四大传统工业方案深度短板对比

为了更直观体现异构架构的优势，我们对市面上主流工业控制方案进行横向对比，所有短板均为架构层面固有问题，无法通过软件优化根治。

方案类型	AI算力能力	运动实时性	核心短板
纯RK3588(Linux+RT)	强，支持各类工业AI模型	差，AI满载抖动剧烈	算力任务抢占实时任务，高速多轴控制极易畸变
X86工控机	极强，生态完善	一般，系统抖动大	功耗高、体积大、国产化率低，无法小型化设备集成
纯FPGA方案	极弱，AI部署难度极大	极强，微秒级稳定	算法迭代困难，无法实现智能感知，仅能做传统控制
传统PLC控制器	无算力，不支持AI	优秀，工业稳定	智能化为零，无法适配AI视觉+控制一体化场景

总结：没有任何一套传统单架构方案，可以同时满足「高算力AI感知」+「微秒级硬实时控制」双重需求。

3. RK3588+FPGA+EtherCAT三层异构解耦架构

本方案核心设计思想：算力业务与实时控制物理分层、任务完全解耦、资源互不抢占。将"智能、迭代、高负载"任务交给RK3588，将"实时、闭环、高可靠"任务下沉至FPGA，EtherCAT总线作为工业控制专属链路，从架构层面彻底解决算力干扰实时性的问题。

3.1 第一层：RK3588 边缘AI算力层（智能大脑）

RK3588作为系统智能核心，全权负责所有非实时、可迭代、高算力的上层业务，不参与任何精密运动闭环控制。

核心职责：

NPU推理：工业缺陷检测、视觉定位、物料识别、姿态解算、工艺AI分析

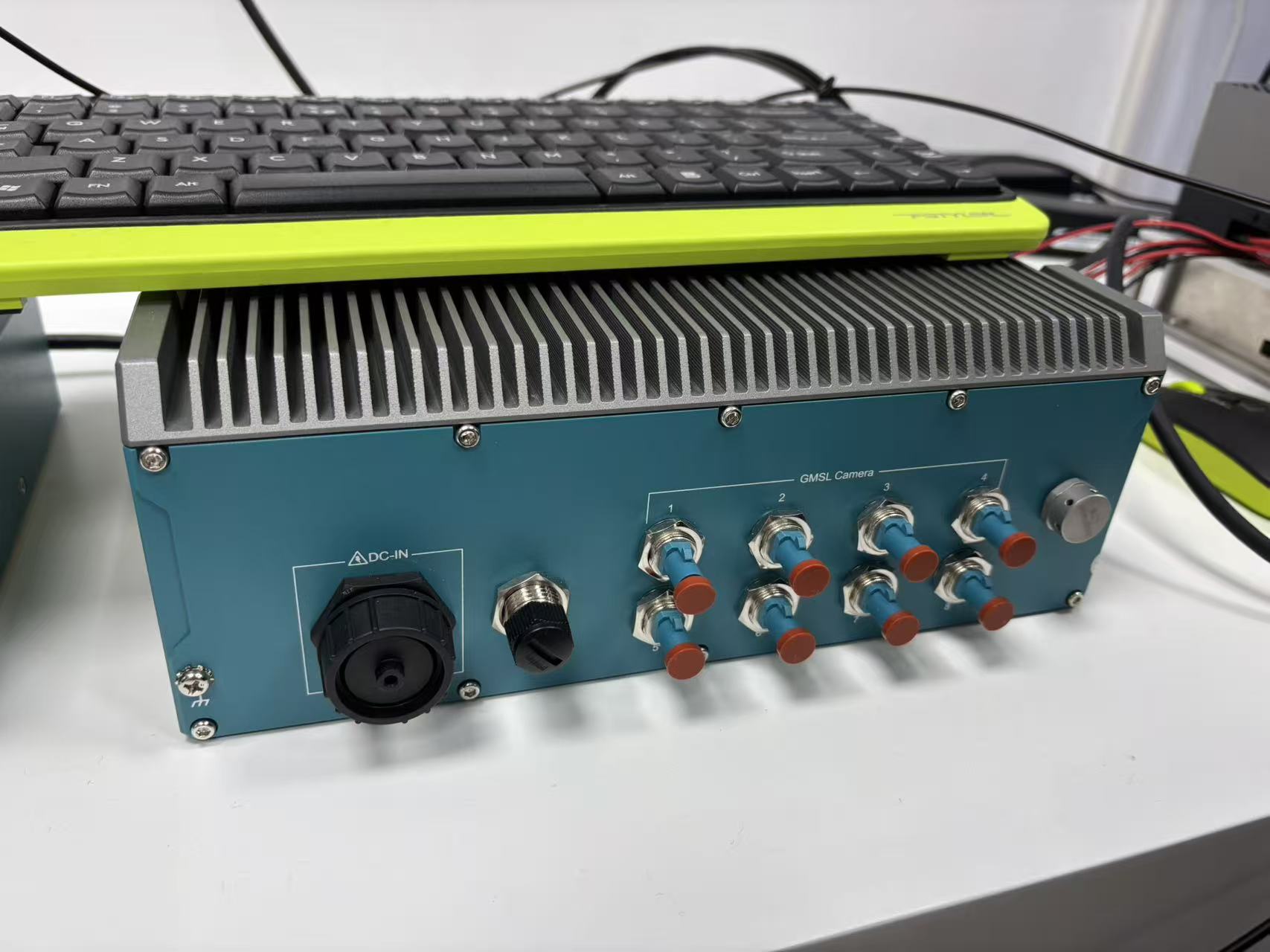

图像业务：多路相机采集、ISP成像优化、图像预处理、视频存储推流
上层业务：人机交互、参数配置、数据统计、日志上报、云端对接
工艺解算：视觉坐标换算、轨迹规划、运动目标指令生成
算法迭代：RKNN模型量化、更新、升级，快速适配新场景工艺

该层允许毫秒级延迟波动，算力满载、图像高负载均不会影响底层控制稳定性。

3.2 第二层：FPGA 硬件硬实时底座（控制基石）

FPGA是整套系统实时性与稳定性的兜底保障，无操作系统、无线程调度、无随机抖动，所有控制逻辑由硬件并行逻辑实时执行。

核心职责：

EtherCAT底层驱动、DC分布式时钟硬件同步
多轴运动插补、位置闭环、速度闭环、伺服实时响应
RK3588指令接收、校验、平滑处理，杜绝指令突变抖动
工业DI/DO、AI/AO硬件实时采样与输出、设备安全联锁
高速DMA数据传输、图像硬件预处理、上下层数据交互中转

无论RK3588系统卡顿、NPU满载、进程抢占，FPGA硬件控制时序始终恒定，彻底隔离上层系统抖动。

3.3 第三层：EtherCAT 工业实时总线层（执行链路）

采用工业标准IgH EtherCAT主站，搭配FPGA硬件时钟加固，搭建专属实时控制总线。

核心优势：

支持500us/1ms高速控制周期，适配高端精密设备
DC分布式时钟硬件同步，多轴同步抖动＜1μs
独立网口物理隔离，与AI业务网络完全分开，杜绝网络干扰
支持多伺服轴、IO模块、传感器集群组网，扩展性极强

4. 核心关键设计：双网口物理隔离+任务解耦

4.1 双网口隔离设计（稳定性核心）

很多自研方案翻车的关键原因：AI业务网与控制网共用网卡。图像传输、网络上报、数据包收发会严重污染EtherCAT总线时序，导致伺服抖动、同步异常。

本架构采用物理隔离方案：

RK3588原生网口：承载AI图像、云端通信、日常业务网络
FPGA扩展独立千兆网口：独占EtherCAT实时控制总线，仅用于设备运动控制

物理隔绝数据流，从硬件层面杜绝业务网络干扰实时控制。

4.2 指令下发机制：思考可慢，动作必准

RK3588完成AI视觉定位、轨迹规划后，仅向FPGA下发目标位置、速度、工艺参数，不参与闭环运算。所有插补、闭环、同步、纠错全部由FPGA硬件完成。

真正实现：AI推理可以有延迟，设备运动绝对无抖动。

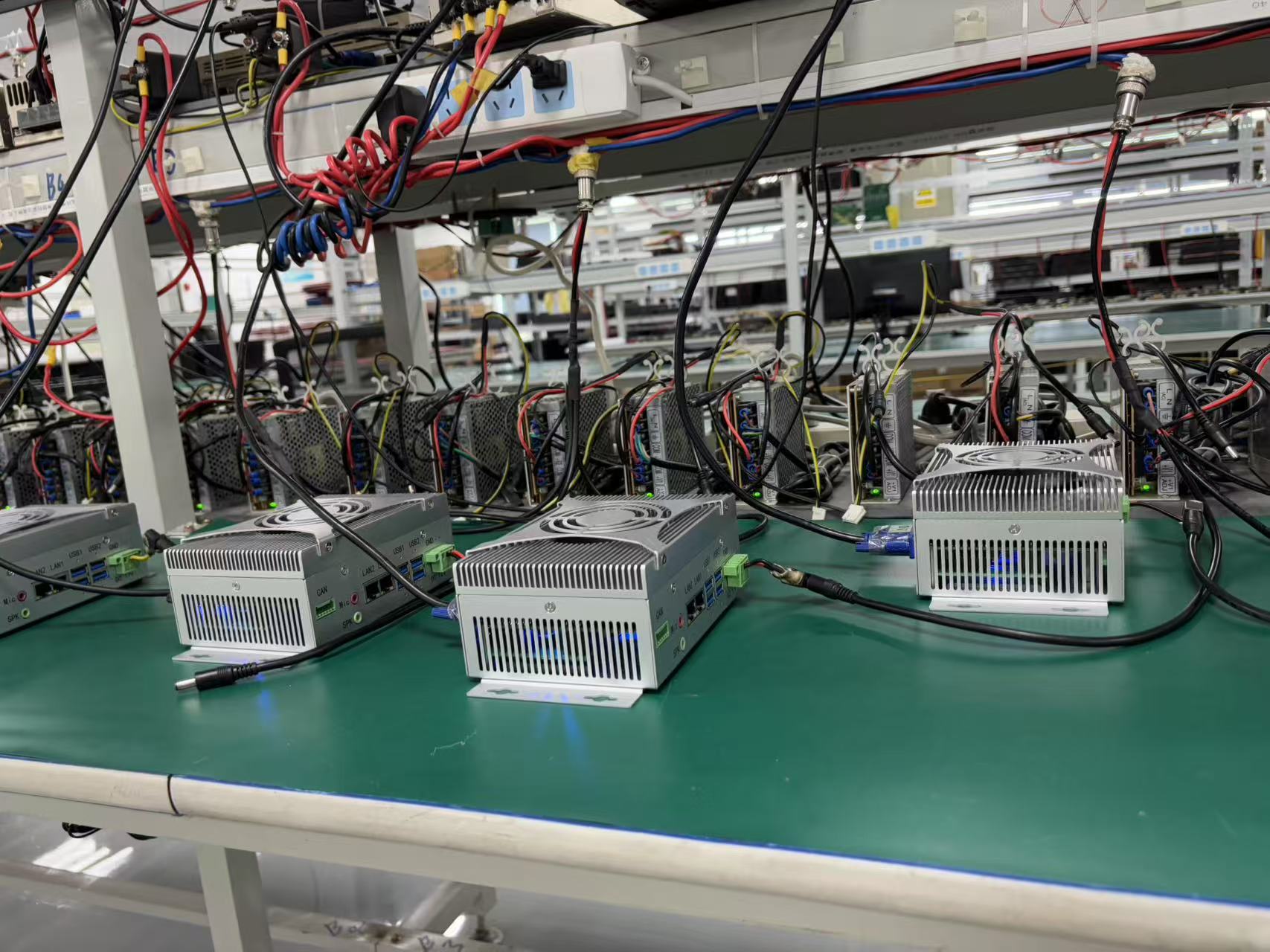

5. 架构实测性能优势

在NPU满载推理+多路1080P图像采集+多轴伺服联动极限工况下，整套架构表现远超传统方案：

EtherCAT控制周期稳定500us，时序抖动＜1μs
AI满载工况下，伺服轨迹无畸变、无振纹、无偏移
支持32轴以上伺服同步联动，适配大型智能产线
整机低功耗、小体积，支持无风扇工业密闭设备部署
全国产化硬件组合，无断供风险，适配国企/军工/半导体国产化项目

6. 核心落地应用场景

该异构架构完美适配所有AI感知+精密运动控制一体化工业场景：

半导体精密设备：固晶机、焊线机、晶圆视觉对位设备
柔性机器人：视觉动态抓取、无序分拣、跟随运动机器人
高速智能产线：AI质检+实时剔除、多工位联动设备
智能数控设备：视觉定位加工、激光跟随打标/切割设备
工业边缘智能控制器：产线数据采集、AI分析、实时设备联动

7. 总结

工业智能控制器的研发核心，不是简单的Linux跑AI+EtherCAT，而是架构级的任务解耦与软硬协同。

RK3588+FPGA+EtherCAT 异构架构，凭借RK3588的强劲边缘AI算力解决设备智能化升级难题，依靠FPGA硬件硬实时特性兜底工业控制时序确定性，搭配EtherCAT高速实时总线，完美平衡了智能感知能力 与精密运动控制能力。

这套架构彻底解决了传统工控方案"有算力无实时、有实时无智能"的行业痛点，是当前工业自动化、半导体精密设备国产化、智能化升级的最优技术方案。
