51单片机智能家居系统：从零实现温湿度监测、蓝牙遥控与PWM风扇调速

手把手拆解一个完整的嵌入式小项目，代码、电路、原理全都有

很多初学者学完51单片机的语法和基础外设后，都会面临一个尴尬的问题：单独点亮一个LED、单独驱动一个传感器都会，但怎么把这些东西组合成一个"有点意思"的小系统？

今天这篇文章，我就带你完整拆解一个智能家居原型项目 ------它不复杂，但涵盖了嵌入式开发中最核心的几块内容：传感器数据采集、PWM电机调速、蓝牙串口遥控、OLED屏幕显示、光敏自动控制。我会把每一部分的设计思路、代码细节、硬件连接全部讲清楚。

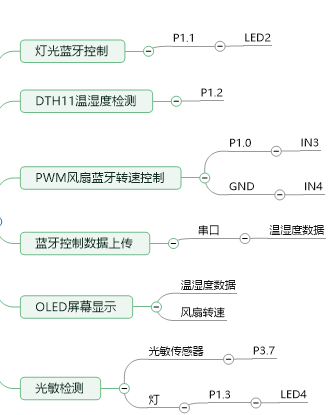

先看系统框图，对整个项目有个整体印象：

一、这个项目能做什么？

先给你一个直观感受，这套系统实现了以下功能：

功能模块	实现方式	实际用途
温湿度检测	DHT11传感器	采集环境温湿度，显示在OLED和串口
自动补光	光敏传感器 + LED	环境变暗时自动开灯
风扇调速	PWM控制电机	通过蓝牙或串口无级调速
灯光控制	蓝牙串口指令	手机APP远程开关灯
数据监控	OLED屏幕显示	本地实时查看温湿度、风扇转速
数据上传	串口发送	上传到PC或手机APP

一句话概括：采集环境数据 → 本地显示 + 逻辑控制 → 支持远程干预，这就是一个完整物联网节点的雏形。

---

二、硬件清单与引脚分配

2.1 元器件清单

器件	型号/规格	数量	作用
单片机	STC89C52RC	1	主控
温湿度传感器	DHT11	1	采集温湿度
OLED屏幕	SSD1306 (I²C接口)	1	本地显示
蓝牙模块	HC-05/HC-06	1	无线串口通信
光敏传感器	光敏电阻模块（数字输出）	1	光线检测
LED灯	普通LED + 限流电阻	2	照明指示
直流电机	小功率5V直流电机	1	模拟风扇
电机驱动	L298N或L9110S	1	驱动电机
晶振	11.0592MHz	1	串口通信精准波特率

2.2 引脚连接表

对照代码的main.h，引脚定义如下：

外设	引脚	说明
LED2（灯光）	P1.1	蓝牙控制灯光（低电平点亮）
LED4（光控灯）	P1.3	光敏传感器自动控制
PWM风扇	P1.0	同时作为PWM输出引脚
DHT11	P1.2	单总线数据线
OLED_SCL	P1.5	I²C时钟线
OLED_SDA	P1.4	I²C数据线
光敏传感器	P3.7	数字信号输入（0=有光/1=无光）
串口TX	P3.1	蓝牙/串口发送
串口RX	P3.0	蓝牙/串口接收

三、软件架构分层解读

整个工程的代码结构很清晰，分为以下几层：

main.c/h          → 主逻辑、状态管理、中断服务
├── uart.c/h      → 串口初始化、收发（蓝牙通信）
├── timer.c/h     → 定时器初始化（PWM时基）
├── dht11.c/h     → DHT11驱动（时序读取）
├── oled.c/h      → OLED屏幕驱动（I²C指令/数据）
├── iic.c/h       → I²C底层协议（起始、停止、收发）
├── delay.c/h     → 延时函数（微秒/毫秒级）
├── key.c/h       → 按键扫描（预留）
└── main.h        → 全局引脚定义、类型别名

这个分层的好处是：每一层只做一件事，上层调用下层接口，修改底层驱动不影响上层逻辑。

---

四、逐个模块深度解析

4.1 串口与蓝牙通信（uart.c）

串口是这套系统的"神经"------它既要接收蓝牙指令，又要发送温湿度数据。

波特率计算

代码中使用了定时器1工作模式2（8位自动重装），波特率9600：

TH1 = 0xFD;
TL1 = 0xFD;  // 11.0592MHz下，9600波特率

为什么是0xFD？这是计算出来的初值：

定时器溢出速率 = 晶振频率 / (12 × (256 - TH1))
波特率 = 定时器溢出速率 / 32（模式1）

9600 = 11059200 / (12 × (256 - TH1) × 32)
→ TH1 = 256 - 11059200/(9600×12×32) ≈ 256 - 3 = 253 = 0xFD

所以用11.0592MHz晶振，就是为了串口通信时波特率误差极小。

串口中断处理

void UART_Routine(void) interrupt 4
{
    if(RI) {
        RI = 0;
        recv = SBUF;
        switch(recv) {
            case 0x01: LED2 = 0; break;  // 开灯
            case 0x02: LED2 = 1; break;  // 关灯
            case 0x03: level++; break;   // 加速
            case 0x04: level--; break;   // 减速
        }
    }
}

这里定义了一个简单的二进制通信协议：

• 0x01 → 开灯

• 0x02 → 关灯

• 0x03 → 风扇加速（占空比+1）

• 0x04 → 风扇减速（占空比-1）

补充知识 ：实际产品中不会用这种单字节协议（易出错、无校验），通常会加上帧头帧尾和校验和，比如 AA 01 01 02 这种格式。但作为学习项目，简洁优先。

---

4.2 PWM风扇调速（timer.c）

51单片机没有硬件PWM，所以用定时器中断配合软件计数实现。

原理

定时器0每10ms触发一次中断，中断服务函数里维护两个计数器：

void Timer0_Routine(void) interrupt 1
{
    TH0 = 0xDC; TL0 = 0x00;  // 10ms重装值
    pwm_count++;
    pwm_count = pwm_count % 10;  // 周期 = 10 × 10ms = 100ms

    if(pwm_count < level) {
        PWM_IO = 1;   // 高电平
    } else {
        PWM_IO = 0;   // 低电平
    }

    // 每300个中断 = 3000ms = 3秒读取一次DHT11
    tim_count++;
    tim_count = tim_count % 300;
    if(0 == tim_count) read_dht11_flag = 1;
}

工作机制：

level值	高电平占比	风扇转速
0	0/10 = 0%	停转
3	3/10 = 30%	低速
5	5/10 = 50%	中速
8	8/10 = 80%	高速
10	10/10 = 100%	全速

pwm_count从0到9循环，level决定了在一个周期内高电平持续多少次中断。当level=10时，10个时间片全为高电平，相当于直通全速。

为什么周期选100ms？ 因为人耳对100ms以上的频率不敏感，电机不会发出可听见的嗡嗡声。实际电机调速通常用1kHz~20kHz，但51单片机用定时器做高频率PWM会占用大量CPU资源，100ms是在资源有限下的折中方案。

---

4.3 DHT11温湿度读取（dht11.c）

DHT11是单总线传感器，通信时序非常讲究。一次完整读取流程如下：

主机拉低 ≥ 18ms → 拉高 20~40us → DHT11拉低 80us → 拉高 80us → 开始传数据

每个数据位是这样区分的：

• 位"0"：DHT11拉低 50us → 拉高 26~28us（高电平持续时间短）

• 位"1"：DHT11拉低 50us → 拉高 70us（高电平持续时间长）

代码用Delay30us()后读取引脚电平来区分0和1：

Delay30us();
if(1 == DHT11_IO) {
    data_bit = 1;   // 30us后还是高电平 → 位"1"
    while(DHT11_IO && count < 80) count++;
} else {
    data_bit = 0;   // 30us后已变低 → 位"0"
}

DHT11返回的数据格式是40位（5字节）：

字节0	字节1	字节2	字节3	字节4
湿度整数	湿度小数	温度整数	温度小数	校验和

校验公式：字节0 + 字节1 + 字节2 + 字节3 == 字节4

代码中只取了整数部分（humi = dht_buf[0]，temp = dht_buf[2]），舍弃了小数------因为DHT11的湿度精度也就±5%，小数没实际意义。

---

4.4 OLED显示（oled.c + iic.c）

OLED用的是SSD1306驱动芯片 ，7位I²C地址是0x78（含读写位是0x78写/0x79读）。

I²C通信的关键是起始条件、停止条件、应答位：

void IIC_Start(void) {
    IIC_SCL = 1;
    IIC_SDA = 1;
    Delay5us();
    IIC_SDA = 0;   // SDA在SCL高电平时拉低 → 起始
    Delay5us();
    IIC_SCL = 0;
}

void IIC_Stop(void) {
    IIC_SCL = 1;
    IIC_SDA = 0;
    Delay5us();
    IIC_SDA = 1;   // SDA在SCL高电平时拉高 → 停止
}

向OLED写数据分两步：

1. 写命令 （控制指令，如设置光标位置）：IIC_Send_Byte(0x00)

2. 写数据 （像素内容）：IIC_Send_Byte(0x40)

代码中的OLED_WR_Byte(dat, cmd)封装了这一过程：

void OLED_WR_Byte(unsigned dat, unsigned cmd) {
    IIC_Start();
    IIC_Send_Byte(0x78);  // 设备地址 + 写
    IIC_Recv_Ack();
    if(cmd) {
        IIC_Send_Byte(0x40);  // 数据命令
    } else {
        IIC_Send_Byte(0x00);  // 控制命令
    }
    IIC_Recv_Ack();
    IIC_Send_Byte(dat);
    IIC_Recv_Ack();
    IIC_Stop();
}

显示原理 ：OLED内部有8个页（Page0~Page7），每页128列，每列对应一个字节（8个像素）。要显示一个字符，就是把对应的点阵数据（F8X16或F6x8字库）逐字节写入对应位置。

!OLED显示原理示意

比如显示"Fan Speed:"，就是循环调用OLED_ShowChar()，每个字符是16×8像素，x坐标每写一个字符+8。

---

4.5 光敏传感器控制（main.c）

光敏传感器模块通常输出TTL电平：

• 光线足够 → 输出低电平（0）

• 光线不足 → 输出高电平（1）

代码逻辑极其简单：

if(SUN == 0) {   // 有光
    LED4 = 1;     // 关灯
} else {          // 暗
    LED4 = 0;     // 开灯（低电平点亮）
}

注意代码中LED4是低电平点亮（sbit LED4 = P1^3），所以条件判断是反的：SUN == 0时关灯，SUN == 1时开灯。

---

五、主程序逻辑流程图

整个main()的执行逻辑：

系统初始化（定时器、串口、OLED）
    ↓
显示标题 "智能家居系统"
    ↓
┌──────────────────────────────────┐
│  循环执行：                      │
│  ├── 每3秒读一次DHT11            │
│  │   ├── 成功 → OLED显示 + 串口发送 │
│  │   └── 失败 → 忽略             │
│  ├── 光敏检测 → 控制LED4         │
│  └── OLED刷新显示风扇速度         │
└──────────────────────────────────┘
    ↑                            │
    └─────────────── 中断驱动 ────┘
    定时器中断：PWM输出 + DHT11触发标志
    串口中断：蓝牙指令响应

状态标志位 read_dht11_flag起到了关键作用------DHT11读取需要时间，不能在主循环里阻塞，所以用定时器每3秒置位一次标志，主循环检测到标志才去读取，实现了非阻塞的定时采集。

---

六、代码中隐藏的小细节

6.1 数据类型重定义

typedef unsigned char uchar;
typedef unsigned int uint;

后面所有的代码都用uchar和uint，比直接写unsigned char更简洁。这是51开发中的常见习惯。

6.2 延时函数的精度

void Delay30us(void) {
    unsigned char data i;
    i = 11;
    while (--i);
}

注意这里用了data关键字，把变量放在片内RAM 中，访问速度更快，延时更准确。如果不加data，编译器可能把它分配到xdata区，访问变慢导致延时不准。

Delay5us()是空函数，因为5us太短，用空操作_nop_()积累，I²C时序是靠Delay5us()配合IIC_SCL/IIC_SDA电平切换来实现的。

6.3 中断服务函数的注意事项

void Timer0_Routine(void) interrupt 1
{
    TH0 = 0XDC; TL0 = 0X00;
    // ...
}

定时器0工作在模式1（16位），每次溢出都需要手动重装初值。如果用模式2（8位自动重装）就不用手动重装，但最大计数值只有256，不够10ms。

6.4 sprintf的使用风险

sprintf(buf, "H:%u%% T:%uC", (uint)humity, (uint)temperature);

sprintf是标准库函数，在51单片机上会占用大量程序空间（ROM）。如果ROM不够用，建议改成手动拼接字符串。不过STC89C52有8KB Flash，这点代码还好。

---

七、扩展与改进方向

这个项目还有很大的扩展空间，你可以试试：

改进方向	实现思路
增加Wi-Fi模块	用ESP8266取代蓝牙，接入阿里云/OneNET
增加手机APP	用MIT App Inventor或微信小程序做界面
数据存储	外接AT24C02 EEPROM，存储历史数据
增加按键控制	代码里已有key.c，可接入按键手动控制
增加报警功能	温度超限时蜂鸣器报警（P1.6已有BEEP定义）
改进协议	定义帧格式：AA 命令 数据 校验和 BB

---

八、常见问题排查

现象	可能原因	解决方法
OLED不显示	I²C地址不对/连接错误	检查0x78地址，确认SDA/SCL接线
DHT11读失败	时序不对/上拉电阻	加4.7kΩ上拉电阻，检查Delay30us精度
蓝牙收不到数据	波特率不匹配	HC-05默认9600，确保和代码一致
风扇不转	驱动模块供电不足	电机要用外部5V供电，不能从单片机取电
串口乱码	晶振频率不匹配	确认用的是11.0592MHz，不是12MHz

---

九、总结

这个项目麻雀虽小五脏俱全，涵盖了：

• GPIO控制（LED、电机）

• 定时器中断（PWM、定时任务）

• 串口中断（蓝牙通信）

• 单总线协议（DHT11）

• I²C协议（OLED）

• 模数混合控制（光敏传感器）

对于51单片机学习者来说，这是一个非常好的综合练习项目。当你把这些模块全部调通的那一刻，你对嵌入式系统的理解会上一个台阶。

如果你在实操中遇到问题，欢迎在评论区留言，我会尽力解答。

---

项目代码已在文中完整给出，需要工程文件的可以直接复制整理。硬件连接以文中表格为准。祝你调试顺利！
