【非标自动化】2、认识元器件（流量传感器）

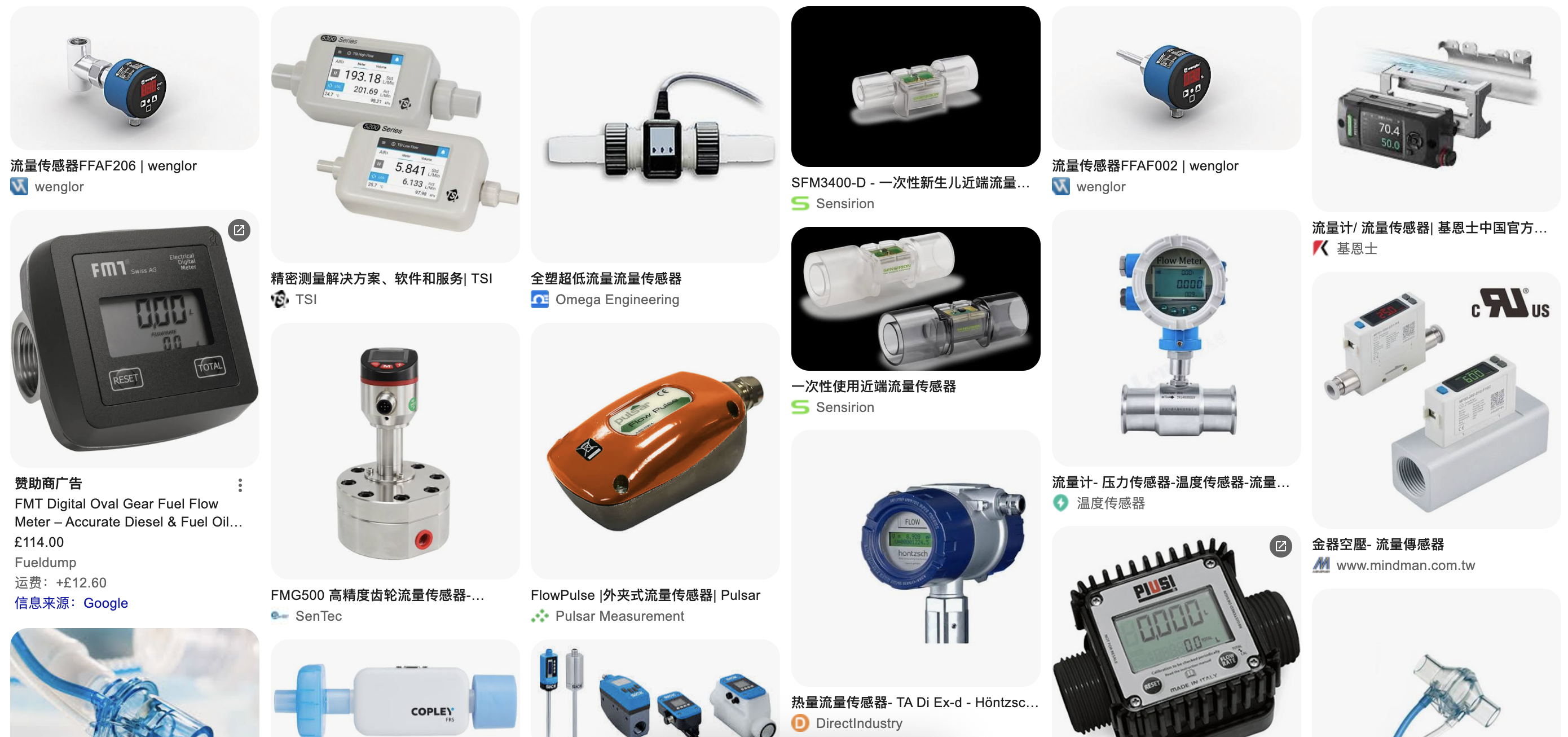

流量传感器

流量传感器在非标自动化设备中，用来检测液体或气体在管道中的流动状态、瞬时流量或累计流量，并将检测结果发送给PLC、仪表或控制系统。

流量传感器常见用途包括：

判断管道中有没有流体流动；
检测单位时间内流过多少液体或气体；
计算设备累计用水量、用气量或加药量；
判断冷却水是否正常；
控制定量加液、灌装和配料；
监控压缩空气消耗；
防止水泵、加热器或主轴在无流量状态下运行。

流量传感器和流量开关经常被混在一起说，但两者并不完全相同：

流量开关主要判断流量是否达到设定值，输出ON或OFF；
流量传感器能够输出连续变化的实际流量值；
有些数字流量传感器同时具有流量显示、模拟量输出和开关量输出。

一、流量传感器在设备中的作用

1. 检测有没有流量

这种应用不一定关心具体是多少升每分钟，只关心流体有没有正常流动。

例如：

冷却水是否流过；
压缩空气是否正常供应；
润滑油是否进入设备；
真空吸气管路是否有气流；
水泵启动后是否真正出水。

这类应用常使用流量开关。

例如：

复制代码

冷却水流量正常
    ↓
流量开关输出ON
    ↓
PLC允许主轴启动

如果流量不足：

复制代码

流量开关输出OFF
    ↓
PLC停止主轴
    ↓
触发冷却水流量不足报警

2. 检测瞬时流量

瞬时流量表示当前单位时间内通过管道的流体体积或质量。

常见单位：

L/min；
mL/min；
m³/h；
Nm³/h；
kg/h；
g/min。

例如：

复制代码

当前冷却水流量：12.5 L/min

PLC可以根据瞬时流量判断：

流量是否过低；
流量是否过高；
管路是否堵塞；
阀门是否完全打开；
泵是否正常；
过滤器是否需要更换。

3. 检测累计流量

累计流量表示从某个时间开始，总共流过多少液体或气体。

常见单位：

L；
m³；
kg；
Nm³。

例如：

复制代码

本次生产累计用水：850 L

累计流量可用于：

计量用水量；
统计压缩空气消耗；
计算产品耗液量；
设备能耗分析；
定量灌装；
配方生产；
维护周期统计。

4. 定量加液或灌装

例如需要向容器中加入5L液体：

PLC打开电磁阀；
流量传感器输出脉冲；
PLC累计脉冲数量；
流量达到5L；
PLC关闭电磁阀。

这种控制方式常用于：

饮料灌装；
药液添加；
清洗液加注；
润滑油加注；
配料系统；
化学液体定量添加。

5. 设备安全保护

流量不足可能引发严重故障。

例如：

加热器没有水流却继续加热，可能干烧；
激光器冷却水不足，可能过热损坏；
主轴冷却液不足，可能导致主轴温度过高；
润滑油不足，可能造成轴承磨损；
水泵没有液体，可能空转损坏；
焊机冷却水不足，可能导致焊枪过热。

因此，流量传感器经常不是单纯用于显示，而是设备安全联锁的一部分。

二、流量传感器的输入和输出

1. 输入是什么

流量传感器的输入是管道中流体的流动。

被测介质可能包括：

自来水；
冷却水；
纯水；
油；
药液；
化学液体；
压缩空气；
氮气；
氧气；
蒸汽；
天然气。

传感器根据流体经过时产生的：

叶轮转动；
压差变化；
涡街振动；
电磁感应；
超声波时间差；
热量带走程度；
科里奥利力；

计算出流量。

2. 输出是什么

常见输出包括：

PNP开关量；
NPN开关量；
继电器输出；
4～20mA；
0～10V；
脉冲输出；
RS485 Modbus RTU；
IO-Link；
HART；
Ethernet通信。

有些流量传感器同时提供多种输出，例如：

复制代码

OUT1：PNP流量下限报警
OUT2：PNP流量上限报警
模拟量：4～20mA瞬时流量
通信：IO-Link

三、常见流量传感器类型

1. 机械叶轮式流量传感器

管道中的流体推动内部叶轮旋转，叶轮转速与流量存在对应关系。

传感器通过磁铁、霍尔元件或光电元件检测叶轮转动，并输出脉冲。

常见于：

水流检测；
饮水设备；
冷却系统；
小型灌装设备；
清洗设备；
家用和商用水设备。

特点

结构简单；
成本较低；
输出脉冲方便累计；
对液体清洁度有要求；
内部存在运动部件；
长期使用可能磨损；
杂质可能卡住叶轮；
压力损失相对明显。

2. 浮子式流量计

流体通过透明锥形管时，将内部浮子向上推。

流量越大，浮子位置越高。

常见形式：

仅现场目视显示；
带磁性开关报警；
带模拟量输出；
带数字显示。

常用于：

冷却水；
气体流量；
实验设备；
低成本设备；
现场人工观察。

特点

结构直观；
便于现场查看；
成本较低；
一般需要垂直安装；
测量精度通常不算特别高；
流体方向通常要求从下向上；
受安装姿态影响较大。

3. 电磁流量计

导电液体在磁场中流动时，会产生与流速相关的感应电压。

电磁流量计通过测量该电压计算流量。

适合：

水；
污水；
酸碱液；
导电化学液体；
浆液。

不适合：

空气；
氮气；
油；
大多数不导电液体。

特点

没有明显机械运动部件；
管道内阻力较小；
适合较脏的导电液体；
精度较高；
可测双向流量；
价格通常高于叶轮式；
要求介质具有一定导电率；
安装时通常要求满管。

4. 涡轮流量计

流体推动涡轮旋转，涡轮转速与流速相关。

它与普通小型叶轮式原理类似，但工业涡轮流量计通常精度更高，结构更专业。

适合：

清洁液体；
低黏度油；
水；
部分气体。

特点

响应速度快；
精度较高；
常输出脉冲；
适合累计流量；
内部有运动部件；
不适合含大量杂质的介质；
对安装直管段有要求。

5. 涡街流量计

流体流过阻流体后，会在后方产生交替涡流。

涡流频率与流速相关。

适合：

蒸汽；
气体；
水；
高温流体。

特点

可测气体、液体和蒸汽；
没有旋转叶轮；
适合工业管道；
对振动比较敏感；
小流量时测量能力可能较差；
对前后直管段有要求。

6. 超声波流量计

通过超声波在流体中顺流和逆流传播时间的差异计算流速。

常见形式：

插入式；
管段式；
外夹式。

外夹式超声波流量计可以安装在管道外面，不需要切开管道。

特点

非接触或无明显阻流；
适合大口径管道；
压力损失小；
外夹式安装方便；
对管道材质、壁厚和介质状态有要求；
管道内气泡、沉积物可能影响测量；
安装位置和耦合剂非常重要。

7. 热式流量传感器

传感器内部加热元件产生热量，流体流过时会带走热量。

流量越大，带走的热量越多。

常用于：

压缩空气；
氮气；
氧气；
小流量气体；
冷却水监测；
微小液体流量。

特点

没有机械叶轮；
适合小流量检测；
响应较快；
适合气体流量；
对介质种类比较敏感；
测空气和测氮气时，参数可能不同；
油污和结垢可能影响测量。

8. 差压式流量计

在管道中设置节流元件，例如：

孔板；
文丘里管；
喷嘴；
皮托管。

流体经过节流位置后产生压力差，通过压差计算流量。

特点

工业应用成熟；
可用于液体、气体和蒸汽；
适合大管道；
会产生一定压力损失；
安装和计算较复杂；
量程比通常有限；
需要差压变送器。

9. 科里奥利质量流量计

流体经过振动管时会产生科里奥利效应，设备通过测量振动变化直接计算质量流量。

可同时测量：

质量流量；
密度；
温度；
体积流量。

特点

精度高；
可直接测质量流量；
不太依赖温度和压力补偿；
适合高精度配料；
价格较高；
体积和重量通常较大；
对安装振动有一定要求。

四、流量开关和流量传感器的区别

流量开关

主要输出开关状态。

例如设定下限为5L/min：

复制代码

流量 ≥ 5 L/min：输出ON
流量 < 5 L/min：输出OFF

PLC只能知道流量是否达到要求，不能直接知道当前是6L/min还是20L/min。

适合：

冷却水有无检测；
气流有无检测；
流量不足报警；
设备联锁保护。

流量传感器

能够测量实际流量，并输出连续信号。

例如：

复制代码

当前流量：12.6 L/min

适合：

流量显示；
趋势记录；
精确控制；
流量上下限判断；
泄漏分析；
能耗统计；
定量灌装。

数字式流量传感器

很多工业数字式流量传感器同时具备：

屏幕显示；
两路开关输出；
模拟量输出；
累计流量；
峰值记录；
参数设置；
IO-Link通信。

因此，一个设备可能同时既是流量传感器，又具备流量开关功能。

五、流量传感器的使用电压和电流

1. 工业数字流量传感器

常见供电：

DC 24V；
DC 12～24V；
DC 10～30V；
DC 18～30V。

典型功耗可能为：

40mA；
80mA；
150mA；
300mA。

具体要看是否带：

显示屏；
多路输出；
通信功能；
加热检测元件。

2. 开关量输出电流

PNP或NPN输出通常允许：

50mA；
100mA；
200mA。

这类输出通常用于PLC输入。

不建议直接驱动：

大型电磁阀；
接触器线圈；
水泵；
电机；
加热器。

如需控制较大负载，应通过：

中间继电器；
固态继电器；
接触器；
PLC输出模块。

3. 4～20mA输出

4～20mA表示的是测量信号。

例如量程0～100L/min：

复制代码

4mA：0 L/min
12mA：50 L/min
20mA：100 L/min

4～20mA并不等于传感器总耗电一定只有20mA。

六、流量传感器与PLC的连接方式

1. PNP开关量输出

常见三线制接法：

复制代码

棕线：DC 24V
蓝线：DC 0V
黑线：PNP输出，接PLC输入点
PLC输入公共端：接DC 0V

传感器动作后，黑线输出接近24V。

适合连接漏型PLC输入。

2. NPN开关量输出

常见接法：

复制代码

棕线：DC 24V
蓝线：DC 0V
黑线：NPN输出，接PLC输入点
PLC输入公共端：接DC 24V

传感器动作后，黑线被拉向0V。

适合连接源型PLC输入。

3. 继电器输出

有些流量开关输出无源触点：

COM；
NO；
NC。

接线形式类似普通按钮或继电器触点。

例如：

复制代码

DC 24V
   │
   ├── 流量开关COM
   │
流量开关NO
   │
   └── PLC输入点

继电器输出不区分PNP和NPN，但需要根据PLC输入公共端设计回路。

4. 4～20mA接PLC

传感器连接PLC模拟量电流输入通道。

典型三线制：

复制代码

棕线：DC 24V
蓝线：DC 0V
黑线：4～20mA输出，接PLC AI+
PLC AI-：接DC 0V

也可能是两线制电流回路：

复制代码

DC 24V正极
    │
流量变送器正极
    │
流量变送器负极
    │
PLC AI+
    │
PLC AI-
    │
DC 0V

必须根据具体说明书确认。

5. 0～10V接PLC

典型接法：

复制代码

棕线：DC 24V
蓝线：DC 0V
黑线：0～10V输出
黑线接PLC AI+
PLC AI-接DC 0V

PLC模拟量通道必须设置为电压输入。

6. 脉冲输出接PLC

流量传感器每通过一定体积，输出若干脉冲。

例如：

复制代码

1 L = 500个脉冲

则：

复制代码

每个脉冲代表 1 ÷ 500 L
             = 0.002 L

PLC通过高速计数器累计脉冲。

典型接法和PNP或NPN传感器类似，但要注意：

输出频率；
PLC输入最大频率；
是否使用高速输入点；
脉冲宽度；
PNP或NPN类型；
屏蔽和抗干扰。

普通PLC数字量输入有滤波时间，频率过高时可能漏计脉冲。

7. RS485连接PLC

常见端子：

A；
B；
24V；
0V；
屏蔽。

通信协议通常是Modbus RTU。

PLC需要设置：

设备地址；
波特率；
数据位；
停止位；
校验方式；
寄存器地址；
数据类型；
字节顺序。

RS485可读取：

瞬时流量；
累计流量；
温度；
压力；
报警状态；
设备故障。

七、PNP、NPN、源型和漏型

1. PNP输出

传感器动作后，向PLC输入点提供正电压。

也就是：

复制代码

传感器输出24V

PLC输入公共端通常接0V。

2. NPN输出

传感器动作后，把PLC输入点拉向0V。

也就是：

复制代码

传感器输出通向0V的回路

PLC输入公共端通常接24V。

3. 哪些流量信号需要讨论PNP/NPN

需要讨论PNP/NPN：

流量下限报警输出；
流量上限报警输出；
脉冲输出；
流量有无检测输出。

通常不讨论PNP/NPN：

4～20mA；
0～10V；
RS485；
IO-Link；
无源继电器触点。

八、流量传感器常见输出类型

1. 开关量输出

用于判断：

有流量；
无流量；
流量过低；
流量过高。

形式包括：

PNP常开；
PNP常闭；
NPN常开；
NPN常闭；
继电器NO/NC。

2. 模拟量输出

常见：

4～20mA；
0～10V；
1～5V；
0～5V。

用于输出连续流量值。

3. 脉冲输出

每个脉冲代表一定流体体积。

适合：

累计流量；
灌装计量；
用量统计；
定量控制。

4. 通信输出

常见：

RS485；
IO-Link；
HART；
CAN；
PROFINET；
EtherNet/IP。

通信输出可以同时读取多个数据，而不只是一个流量值。

九、重要选型参数

1. 被测介质

首先要确认测什么。

例如：

水；
油；
压缩空气；
氮气；
蒸汽；
酸液；
碱液；
食品液体；
高黏度胶水。

不同介质的：

密度；
黏度；
导电率；
腐蚀性；
温度；
压力；

都会影响选型。

不能拿测水的流量传感器直接测空气，也不能把普通水流传感器直接用于强腐蚀液体。

2. 流量范围

必须确认：

最小流量；
正常流量；
最大流量。

例如：

复制代码

正常流量：10 L/min
可能范围：2～20 L/min

就应选择能覆盖2～20L/min，并且在10L/min附近具有较好精度的型号。

量程选得过大，例如0～500L/min去测10L/min，分辨率和精度可能很差。

3. 管径和接口尺寸

常见管径和螺纹：

4mm气管；
6mm气管；
8mm气管；
10mm气管；
G1/8；
G1/4；
G3/8；
G1/2；
G3/4；
G1；
DN15；
DN20；
DN25；
DN50。

管道太小会限制流量。

管径太大而实际流量太低，可能达不到传感器最低流速要求。

4. 工作压力

需要确认：

正常压力；
最大压力；
瞬间冲击压力。

例如：

复制代码

正常压力：0.5 MPa
最大压力：0.8 MPa
冲击压力：1.0 MPa

传感器额定压力必须高于实际可能出现的最大压力。

5. 流体温度

流体温度可能为：

常温；
冷冻水；
80℃热水；
150℃蒸汽；
高温油。

传感器本体、密封圈、电缆和显示头的耐温可能不同。

有些传感器探头可以承受高温，但电子显示部分不能靠近高温管道。

6. 精度

常见表示：

±1% F.S.；
±2% F.S.；
±1%读数；
±0.5%读数；
±3%读数。

"满量程精度"和"读数精度"不同。

例如0～100L/min，精度±1%F.S.：

复制代码

最大误差约为±1L/min

即使当前只测5L/min，误差仍可能达到±1L/min。

7. 重复精度

重复精度表示在相同条件下多次测量，结果是否一致。

定量灌装有时比绝对精度更关注重复性。

即使每次都偏差20mL，只要偏差稳定，也可以通过程序标定进行补偿。

8. 压力损失

流量传感器安装到管道中后，可能阻碍流体流动。

压力损失过大会导致：

流量下降；
水泵负载增加；
气压降低；
末端执行元件供气不足；
系统能耗增加。

叶轮式、孔板式和小通径传感器通常要特别关注压力损失。

9. 响应时间

响应时间决定流量变化后，传感器多久能够输出新的结果。

例如：

10ms；
50ms；
100ms；
500ms；
1s。

快速灌装、泄漏检测和气流控制通常要求更快响应。

10. 输出方式

要根据PLC现有接口选择：

PNP；
NPN；
继电器；
4～20mA；
0～10V；
脉冲；
RS485；
IO-Link。

11. 接液材质

与流体接触的材料可能包括：

304不锈钢；
316L不锈钢；
黄铜；
铝合金；
POM；
PVC；
PTFE；
PVDF；
橡胶密封圈；
氟橡胶。

需要确认材料是否适合介质。

例如强酸强碱可能腐蚀：

黄铜；
铝；
普通橡胶；
304不锈钢。

12. 防护等级

常见：

IP40；
IP54；
IP65；
IP67；
IP68。

如果设备有水雾、冲洗或室外环境，应选择更高防护等级。

13. 安装方向

部分流量传感器要求：

水平安装；
垂直安装；
流体从下向上；
显示屏朝上；
箭头方向与流动方向一致。

浮子式流量计通常对垂直度要求较高。

14. 前后直管段

很多流量传感器前后需要保留一定长度的直管段。

例如：

复制代码

上游：10倍管径
下游：5倍管径

如果传感器紧贴：

弯头；
阀门；
三通；
水泵出口；
缩径接头；

流体会产生紊流，测量值可能不稳定。

不同传感器的直管段要求不同，应按说明书执行。

十、正常状态是什么

流量传感器的正常状态要根据具体类型判断。

1. 流量开关

例如低流量报警设定为5L/min：

复制代码

流量大于5L/min：正常输出ON
流量低于5L/min：异常输出OFF

也可能设计成常闭逻辑：

复制代码

正常时输出ON
断线或低流量时输出OFF

在安全联锁中，通常更希望正常状态有信号。

这样一旦出现：

断线；
传感器掉电；
接线松动；
流量不足；

PLC都会检测到OFF。

2. 4～20mA流量传感器

正常时电流应位于：

复制代码

4～20mA

例如0～100L/min：

0L/min约4mA；
50L/min约12mA；
100L/min约20mA。

如果电流为0mA，可能是：

断线；
无供电；
输出损坏；
回路错误。

3. 脉冲型流量传感器

正常流动时，PLC高速计数值应持续增加。

流量越大：

脉冲频率越高；
单位时间内计数越多。

停止流动后，脉冲应停止。

4. 通信型流量传感器

正常时：

通信无错误；
瞬时流量值持续更新；
累计流量合理增加；
设备状态无报警；
通信质量稳定。

十一、常见故障现象

1. 实际有流量，但传感器显示为零

可能原因：

安装方向反了；
管道中没有充满液体；
叶轮被杂质卡住；
流量低于最小检测值；
传感器参数设置错误；
输出线接错；
PLC通道配置错误；
传感器损坏；
管道中存在大量气泡。

2. 没有流量，但显示不为零

可能原因：

零点漂移；
管路振动；
传感器内部残留流动；
安装位置存在回流；
参数设置不正确；
电磁干扰；
涡街传感器受到机械振动；
超声波传感器安装参数错误。

3. 流量显示跳动

可能原因：

水泵流量脉动；
管道中有气泡；
上游有弯头或阀门；
直管段不足；
管道没有充满；
电磁干扰；
供电电压不稳定；
传感器安装松动；
参数滤波时间太短。

4. 流量值明显偏小

可能原因：

管路堵塞；
过滤器堵塞；
阀门没有完全打开；
泵性能下降；
叶轮转动不灵活；
管道有泄漏；
量程设置错误；
传感器内径与实际管径不匹配；
流体黏度与标定介质不同。

5. 流量值明显偏大

可能原因：

参数量程设置错误；
脉冲系数设置错误；
PLC重复计数；
通信字节顺序错误；
单位换算错误；
介质参数选择错误；
传感器标定错误。

6. 脉冲累计流量不准确

可能原因：

PLC普通输入漏脉冲；
高速计数器未启用；
输入滤波时间过长；
传感器脉冲频率超过PLC能力；
PNP/NPN接线不匹配；
脉冲当量设置错误；
上升沿和下降沿重复计数；
设备断电后累计值未保存；
电磁干扰产生虚假脉冲。

7. 冷却水正常，但经常报警流量不足

可能原因：

报警阈值设置太高；
流量波动较大；
未设置延时确认；
传感器安装位置有气泡；
泵启动时建立流量需要时间；
滤芯逐渐堵塞；
水温变化影响测量；
管路中有泄漏；
流量传感器量程不合适。

十二、使用万用表定位故障

1. 检查传感器供电

将万用表调到直流电压档。

测量：

复制代码

棕线与蓝线之间

正常情况下应接近：

复制代码

DC 24V

如果没有电压：

检查电源；
检查保险；
检查端子；
检查公共0V；
检查线缆断路。

2. 检测PNP输出

黑表笔接0V，红表笔测输出线。

传感器动作后：

复制代码

输出电压应接近24V

未动作时：

复制代码

输出电压通常接近0V

3. 检测NPN输出

可以测输出线与0V之间电压。

未动作时可能接近24V，动作后被拉低至接近0V。

由于NPN输出需要负载和完整回路，脱离PLC单独测量时，读数不一定稳定。

4. 检测4～20mA输出

万用表调到直流电流档，并串联到信号回路中。

注意：

复制代码

电流档必须串联，不能并联

例如量程0～100L/min：

复制代码

流量 = （当前电流 - 4mA）÷16mA × 100

如果测得12mA：

复制代码

流量 =（12 - 4）÷16 × 100
     = 50 L/min

5. 检测0～10V输出

黑表笔接0V，红表笔接输出线。

例如量程0～50L/min：

复制代码

0V = 0 L/min
5V = 25 L/min
10V = 50 L/min

6. 检测脉冲输出

普通万用表可能只能看到平均电压变化，无法准确判断高速脉冲。

可用：

万用表频率档；
示波器；
逻辑分析仪；
PLC高速计数器；
频率计。

流量增加时，脉冲频率应增加。

十三、通过PLC定位故障

1. 查看数字量输入状态

流量开关动作时，观察PLC输入点是否变化。

如果传感器指示灯变化，但PLC输入不变化，可能是：

PNP/NPN不匹配；
PLC公共端接错；
输出线断开；
输入点损坏；
程序读取地址错误。

2. 查看模拟量原始值

对于4～20mA或0～10V，不要只看换算后的流量值，还要查看PLC原始值。

如果原始值正常、换算值错误，通常是程序问题。

如果原始值异常，重点检查：

接线；
供电；
模拟量通道模式；
传感器输出；
屏蔽接地；
模块故障。

3. 使用标准信号测试

可以断开传感器，使用：

4～20mA信号发生器；
0～10V信号源；
脉冲发生器。

给PLC输入标准信号。

如果PLC显示正常，说明：

PLC模块正常；
程序换算基本正常；
故障更可能在传感器或现场线路。

4. 查看高速计数器

脉冲型流量传感器要检查：

高速计数通道是否启用；
计数值是否增加；
输入频率是否超过上限；
输入滤波是否过大；
计数模式是否正确；
是否只计算上升沿；
是否存在重复复位。

5. 查看通信诊断

RS485型流量传感器要检查：

设备地址；
波特率；
校验位；
寄存器地址；
数据类型；
字节顺序；
通信超时；
CRC错误；
终端电阻；
A、B线是否接反。

6. 交叉替换法

可以将正常传感器与故障传感器交换。

如果故障跟着传感器走：

传感器本体；
传感器参数；
介质；
安装位置；

可能有问题。

如果故障留在原通道：

线路；
PLC输入点；
模块；
程序；
电源；

可能有问题。

十四、安装位置和机械结构要求

1. 确认流动方向

大多数流量传感器外壳上有箭头。

安装时箭头应与流体方向一致。

装反后可能：

显示为零；
显示负值；
流量偏差；
无法正常检测。

2. 保证液体满管

液体流量传感器通常要求测量管道内部完全充满液体。

如果管道内同时存在空气和液体：

流量值可能跳动；
电磁流量计无法稳定测量；
超声波测量误差增大；
叶轮可能空转或抖动。

水平管道安装时，应避免传感器装在容易积气的位置。

3. 保留直管段

传感器前后应尽量避免紧靠：

弯头；
三通；
阀门；
泵出口；
缩径；
扩径。

这些结构会造成旋涡和速度分布不均。

常见经验要求：

复制代码

上游直管段：5D～10D
下游直管段：3D～5D

其中D表示管道内径。

具体要求以厂家说明书为准。

4. 阀门安装位置

调节阀通常更适合安装在流量传感器下游。

如果阀门紧靠传感器上游，会产生强烈紊流，影响测量。

5. 过滤器

叶轮式、涡轮式等机械流量传感器前端通常建议安装过滤器。

过滤器可以防止：

铁屑；
塑料碎屑；
密封带；
水垢；
颗粒杂质；

卡住叶轮。

但过滤器堵塞也会造成流量下降，因此需要考虑维护和压差监测。

6. 防止水锤和压力冲击

电磁阀快速关闭时可能产生水锤。

水锤会导致：

压力瞬间升高；
传感器损坏；
接头漏水；
叶轮受损；
管路振动。

可以采用：

缓慢关闭阀门；
增加缓冲罐；
使用水锤吸收器；
调整阀门动作时间；
选择更高耐压传感器。

7. 避免机械应力

管道重量不能全部压在传感器上。

传感器前后应有管夹或支撑。

否则可能导致：

螺纹受力；
外壳变形；
密封损坏；
接头开裂；
测量误差。

8. 避免振动

涡街、超声波和部分精密流量传感器对振动比较敏感。

应避免直接安装在：

水泵出口；
压缩机附近；
强振动机架；
往复机械旁边。

必要时增加软连接或独立支架。

9. 电气线缆布置

信号线应尽量远离：

变频器输出线；
伺服电机线；
大功率加热线；
接触器；
电磁阀线圈；
高频焊接设备。

模拟量和脉冲线建议使用屏蔽线。

十五、流量单位和换算

常见体积流量单位：

mL/min；
L/min；
L/h；
m³/h。

常见换算：

复制代码

1 m³ = 1000 L

因此：

复制代码

1 m³/h = 1000 L/h
       ≈ 16.67 L/min

气体流量还可能使用：

NL/min；
Nm³/h；
SLPM；
SCCM。

其中N或S通常表示标准状态流量。

气体体积会随温度和压力变化，所以：

复制代码

实际体积流量

和：

复制代码

标准体积流量

不是一回事。

选型时必须确认厂家所说的流量单位对应什么温度和压力条件。

十六、瞬时流量、累计流量和脉冲频率的关系

假设流量传感器参数为：

复制代码

500个脉冲/L

PLC在1秒内检测到100个脉冲。

则这一秒流过的体积为：

复制代码

100 ÷ 500 = 0.2 L

瞬时流量换算为每分钟：

复制代码

0.2 × 60 = 12 L/min

累计流量则为：

复制代码

累计脉冲数 ÷ 每升脉冲数

例如累计25000个脉冲：

复制代码

累计流量 = 25000 ÷ 500
         = 50 L

十七、典型冷却水保护回路

一个常见的冷却水监控系统：

复制代码

水泵
  ↓
过滤器
  ↓
流量传感器
  ↓
被冷却设备
  ↓
回水管

电气控制逻辑：

复制代码

流量传感器
    ↓
PLC输入
    ↓
流量正常判断
    ↓
允许主轴、激光器或加热设备运行

建议增加启动延时。

例如水泵启动后，水流需要1～3秒才能建立。

控制逻辑可以是：

复制代码

启动水泵
    ↓
等待3秒
    ↓
检查流量
    ↓
流量正常：允许设备启动
流量异常：报警并禁止启动

运行过程中如果流量低于下限，可以设置短暂延时，例如1秒，避免因瞬间波动频繁停机。

但安全要求高的设备不能把延时设置得过长。

十八、为什么同类流量传感器型号很多

流量传感器不能只按"测水"或"测气"选型，还需要同时确定：

被测介质；
介质黏度；
介质导电率；
是否具有腐蚀性；
是否含杂质；
液体还是气体；
瞬时流量范围；
累计流量要求；
管径；
螺纹；
工作压力；
介质温度；
环境温度；
精度；
重复精度；
响应时间；
压力损失；
PNP还是NPN；
模拟量还是脉冲；
是否需要RS485；
是否带显示；
是否需要累计功能；
防护等级；
防爆要求；
接液材质；
密封圈材质；
安装方向；
前后直管段；
电缆长度；
插头形式。

所以即使都是0～20L/min的水流量传感器，也可能因为接口、精度、材料和输出形式不同而出现大量型号。

十九、选型示例

设备需要检测激光器冷却水流量，正常流量为8L/min，低于5L/min时报警，PLC使用24V输入，同时希望触摸屏显示实际流量。

可以选择：

复制代码

介质：冷却水
测量范围：0～20 L/min
供电：DC 24V
输出1：PNP开关量
输出2：4～20mA
报警设定：5 L/min
接口：G1/2
耐压：不低于1 MPa
防护等级：IP65或更高
接液材质：不锈钢或适合冷却水的工程塑料

PLC连接方式：

复制代码

PNP输出
    ↓
PLC数字量输入
    ↓
用于流量不足联锁

同时：

复制代码

4～20mA输出
    ↓
PLC模拟量输入
    ↓
触摸屏显示实际流量

这种方案比只使用一个机械流量开关更容易：

显示实际流量；
设置报警值；
观察流量变化趋势；
提前发现滤芯堵塞；
判断水泵性能下降；
进行设备维护分析。
