交错磁研究进展材料物性与交叉应用

交错磁研究进展材料物性与交叉应用

物理学报 ACTA PHYSICA SINICA 2026

交错磁研究进展材料物性与交叉应用

Recent Advances in Altermagnetism Research: Material Properties and Cross Applications

交错磁(altermagnet)作为反铁磁材料的一个新兴研究分支，凭借其独特的对称性特征和非相对论性自旋劈裂，在实现Néel矢量的高效调控方面展现出显著优势。本文基于自旋群对称性理论，系统综述了交错磁的电子结构特性、制备方法、表征手段及Néel矢量调控策略，并探讨了其在MRAM、拓扑自旋器件及光-自旋耦合等多学科交叉领域的应用潜力。

一、前言背景

自旋电子学发展脉络

• 自1988年巨磁电阻(GMR)效应发现以来，基于STT和SOT的多代自旋电子器件已逐步实现数据读写

• 铁磁材料存在杂散场干扰、自旋动力学限于GHz频段等固有局限，制约器件集成密度与速度

• 反铁磁材料：零净磁矩、无杂散场、THz超快动力学，但输运信号难以读取------可读性与可写性存在根本矛盾

• 2022年，Šmejkal等提出"交错磁"(altermagnet)概念------第三种磁序范式，兼具铁磁的高效自旋极化输运与反铁磁的超快动力学

交错磁：突破传统磁序分类的新范式

• 传统磁序分类：铁磁（自旋同向）、反铁磁（自旋反向+平移对称）、亚铁磁（净磁矩不等）

• 交错磁：宏观零净磁矩（类反铁磁），但子晶格间由旋转/非真旋转操作联系（非平移或反演）

• 关键对称性：时间反演T破缺 + PT对称性保持 → Kramers简并解除 → 非相对论性自旋能带劈裂

• 在非相对论极限下即可产生自旋极化电流，有望呈现类铁磁的GMR/TMR效应

• 本文系统综述：对称性理论→材料制备→Néel矢量调控→多学科交叉应用

二、对称性理论

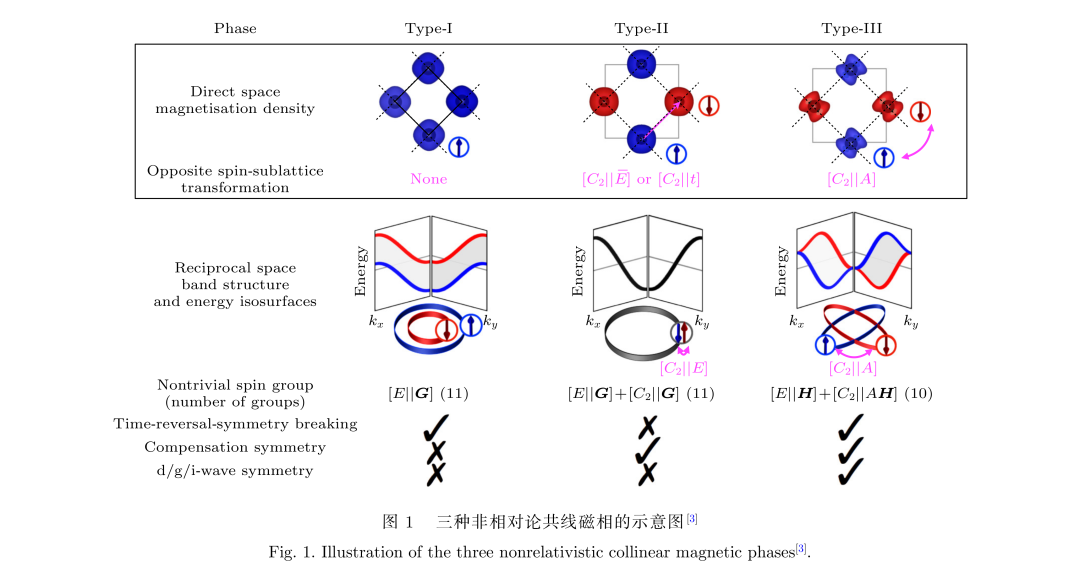

图1 | 三种非相对论共线磁相的示意图。铁磁（Type-I）：所有自旋同向，无子晶格区分；反铁磁（Type-II）：子晶格间由平移或反演操作联系，C₂\|\|E或C₂\|\|t；交错磁（Type-III）：子晶格间由旋转或非真旋转操作联系，C₂\|\|A，A不能为反演操作。引自文献3。

自旋群理论：超越传统磁空间群

• 传统磁空间群建立在自旋-轨道耦合(SOC)锁定假设上，弱SOC体系中不再适用

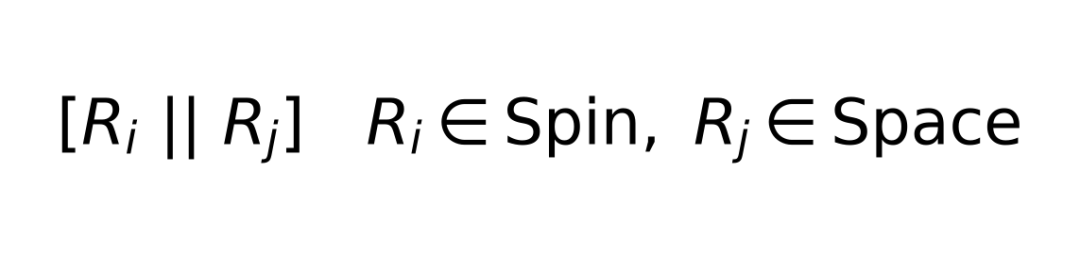

• Šmejkal等引入自旋群(spin group)理论，元素表示为 R_i\|\|R_j：左侧为自旋空间操作，右侧为实空间操作

• 铁磁：无子晶格间对称操作；反铁磁：C₂\|\|E或C₂\|\|t；交错磁：C₂\|\|A（A≠E，A≠反演）

• 自旋群分类体系有效区分了三种磁有序结构，揭示了交错磁对称性上的本质区别

• 已识别出11种非平庸自旋群（Type-I）和10种交错磁特有的自旋群（Type-III）

非相对论性自旋劈裂的物理根源

• 时间反演T：E(k,s)=E(-k,-s)；空间反演P：E(k,s)=E(-k,s)

• PT同时存在时：E(k,s)=E(-k,-s)=E(k,-s) → 每个k点处自旋简并（Kramers简并）

• 交错磁中连接子晶格的操作A破坏了与PT的兼容性，但PT仍保持 → 解除Kramers简并

• 结论：E(k,s)≠E(k,-s) → 非相对论性自旋能带劈裂，无需SOC参与

• 此特性使交错磁在零净磁矩体系中实现高效自旋输运，区别于常规反铁磁（如NiO, IrMn）

自旋群对称操作的基本表示

时间反演操作T对体系能量的约束

PT对称性共存时的Kramers自旋简并条件

交错磁中Kramers简并解除，产生非相对论性自旋劈裂

三、材料制备与表征

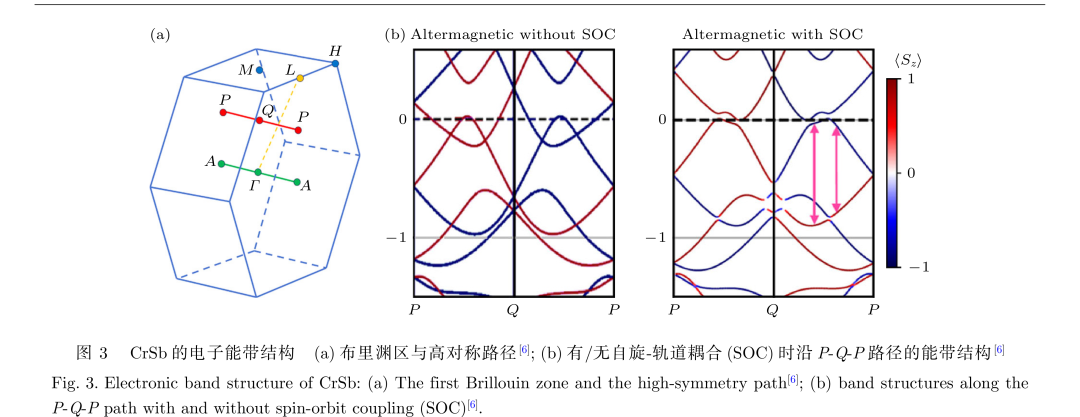

图3 | CrSb的电子能带结构。(a) 布里渊区与高对称路径；(b) 有/无自旋-轨道耦合(SOC)时沿P-Q-P路径的能带结构，展示~0.6 eV的能带劈裂。引自文献6。

多样化制备方法

• 分子束外延(MBE)：Lee等制备高质量MnTe薄膜，Néel温度达267 K 5

• 直流磁控溅射：Reimers等在GaAs(110)衬底上生长30 nm CrSb(100)薄膜 6

• 锡-熔盐法(flux method)：Urata等合成杆状六方CrSb单晶 7

• 化学气相输运(CVT)：Vita等获得5×5×0.1 mm³ Co₁/₄NbSe₂外延层 8

• 当前瓶颈：材料体系稀缺（主要限于MnTe、CrSb），高质量单晶外延薄膜制备困难

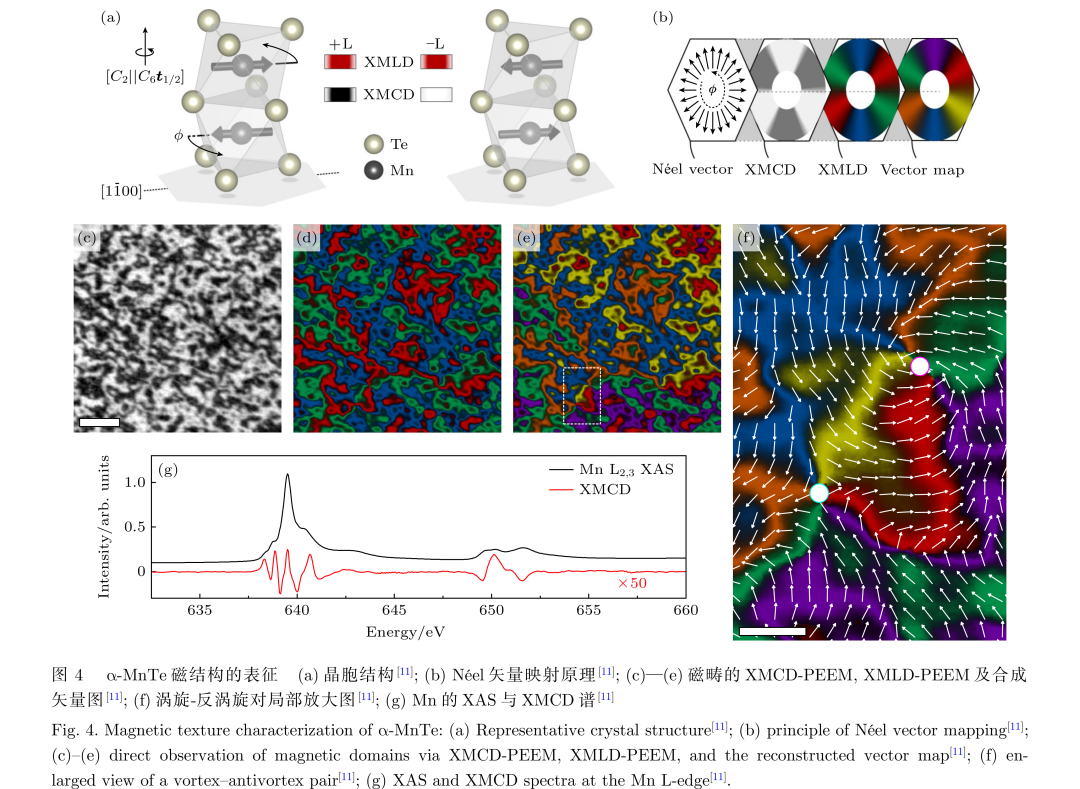

图4 | a-MnTe磁结构的表征。(a) 晶胞结构；(b) Néel矢量映射原理；(c)-(e) 磁畴的XMCD-PEEM、XMLD-PEEM及合成矢量图；(f) 涡旋-反涡旋对局部放大图；(g) Mn的XAS与XMCD谱。引自文献11。

关键表征技术

• ARPES/SX-ARPES：直接探测k空间能带色散与自旋劈裂，Osumi等在MnTe中观测到~0.8 eV劈裂 9

• SARPES：同时获取动量与自旋信息，Jiang等在KV₂Se₂O中观测到d-波自旋-动量锁定 10

• PEEM+XMLD/XMCD：Amin等建立矢量叠加方法，实现MnTe中Néel矢量及磁畴涡旋结构的直接观测 11

• 中子散射：测定磁结构周期性与自旋空间取向；μSR：高灵敏度探测局域磁场与动态涨落

• 已获ARPES证实的交错磁材料：CrSb、a-MnTe、KV₂Se₂O、RbV₂Te₂O、CoNb₄Se₈、MnTe₂

四、Néel矢量调控

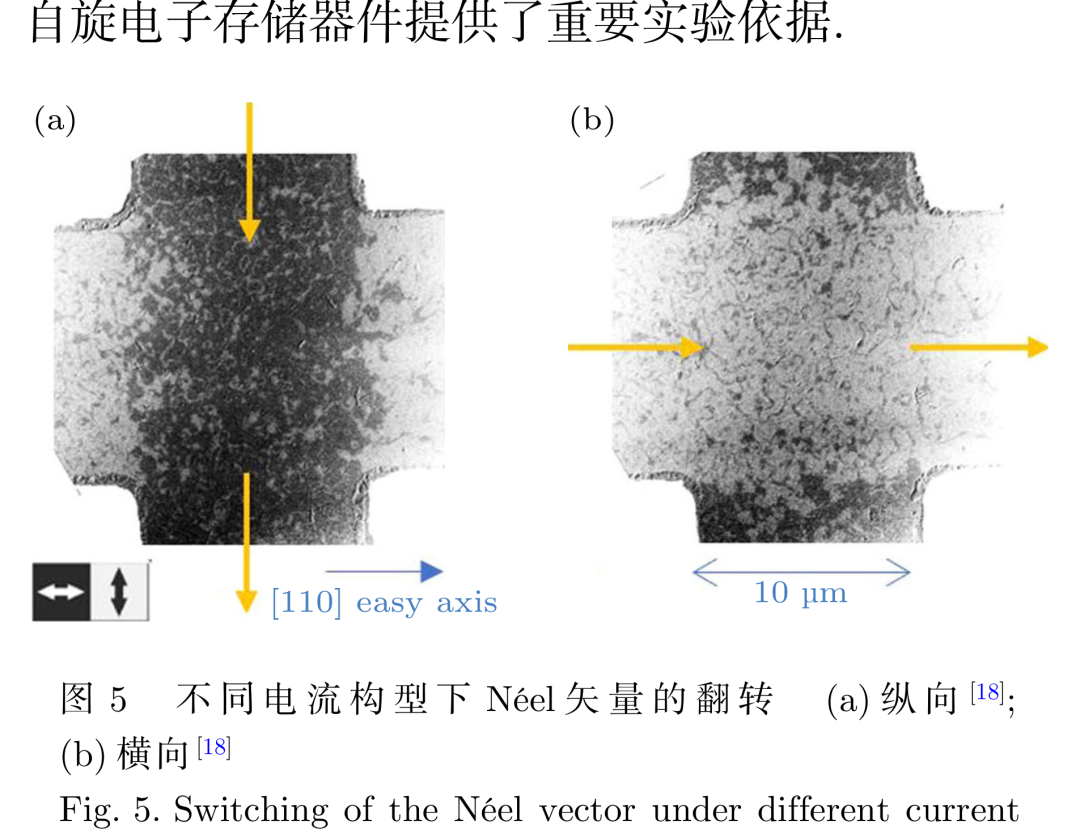

图5 | 不同电流构型下Néel矢量的翻转。(a) 纵向构型；(b) 横向构型。核心机制基于SOT：非平衡电流诱导自旋积累，在反铁磁序参量上施加力矩。引自文献18。

电调控：电流诱导Néel矢量翻转

• Godinho等通过改变写入电流方向，利用二次谐波法确认Néel矢量翻转 16

• Cogulu等和Reimers等借助XMLD与ARPES，分别在a-Fe₂O₃和Mn₂Au中直接观测到Néel矢量随电流方向变化 17,18

• Han等在Mn₅Si₃/Pt异质结中利用SOT实现Néel矢量翻转，通过AHE信号完成写入-读取循环 19

• Zhang等利用电流脉冲实现RuO₂中Néel矢量调控------交错磁特有的SST提供了无需SOT的替代机制 20

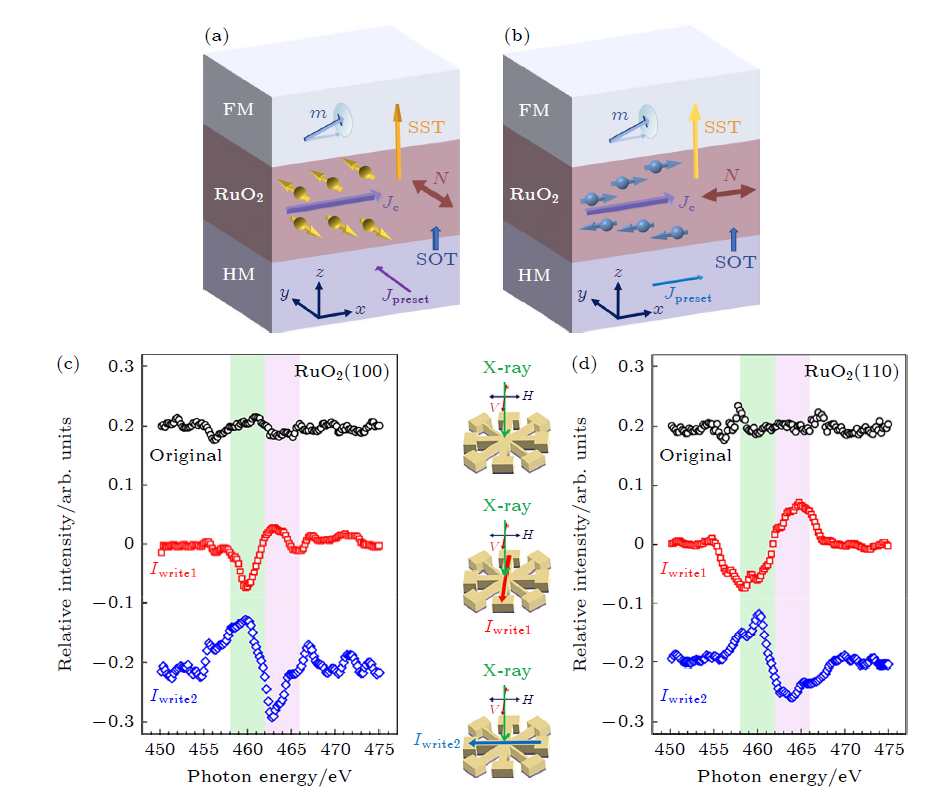

图6 | 沿y方向(a)与x方向(b)的电流对RuO₂的自旋劈裂力矩(SST)的调控；(c) RuO₂(100)和(d) RuO₂(110)的XMLD谱。引自文献20。

应变调控与热调控

• 应变诱导磁序转变：Chakraborty等发现ReO₂薄膜中面内压缩应变诱导单斜→金红石相变，形成交错磁序 21

• 应变诱导DMI：Sim等证实中心对称交错磁中应变可产生空间调制DMI，激发整体弱铁磁性 22

• 对称性工程：Zhou等通过调控CrSb晶体对称性操控DMI矢量，实现场辅助与无场翻转两种电控模式 23

• 热调控：Dai等发现Mn₅Si₃/Pt中SOT翻转行为与焦耳热效应和交错磁本征自旋劈裂能带协同作用相关 24

自旋-轨道力矩(SOT)的表达式：非平衡自旋积累s在磁矩m上施加力矩，驱动Néel矢量翻转

五、器件应用

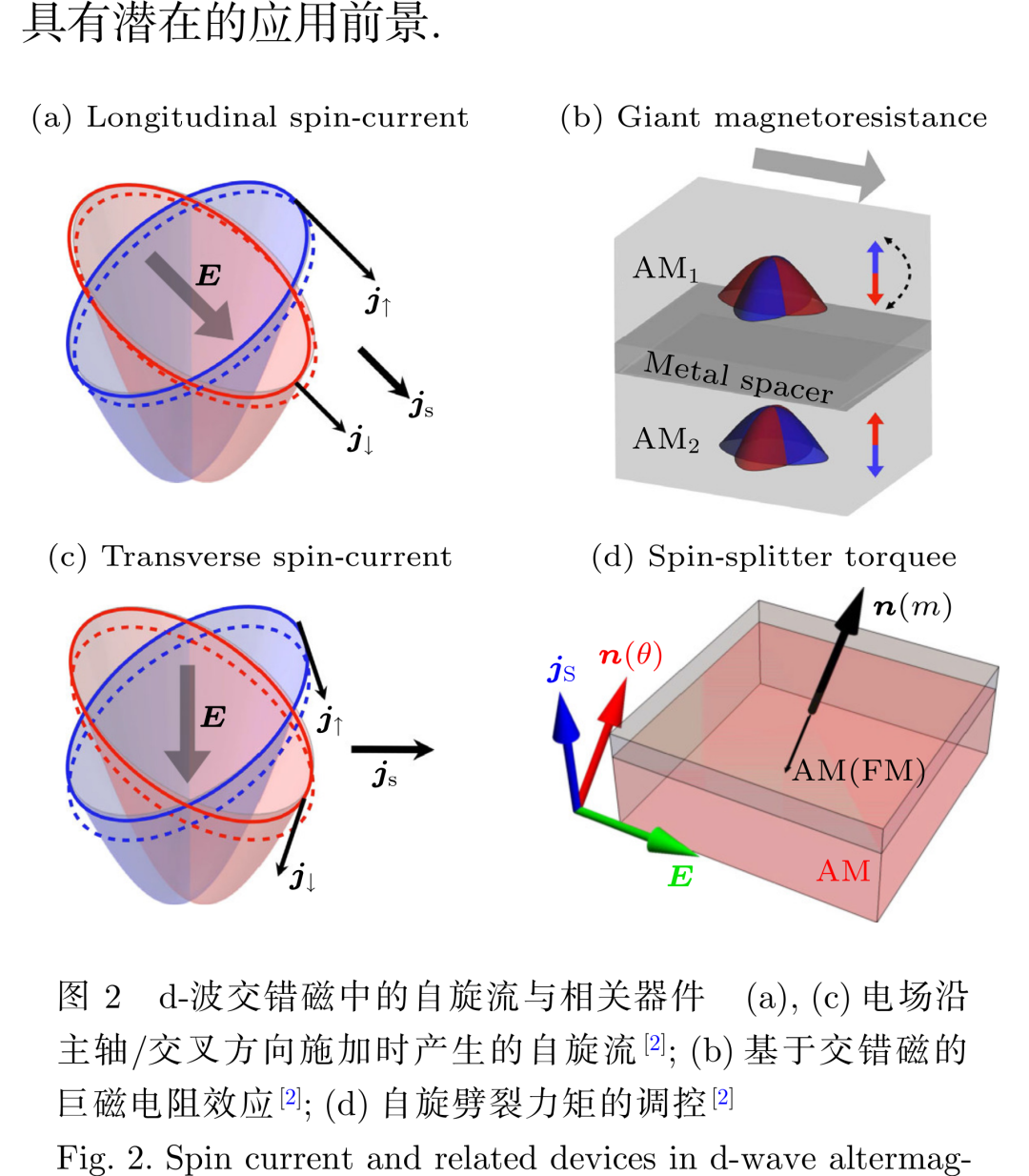

图2 | d-波交错磁中的自旋流与相关器件。(a),(c) 电场沿主轴/交叉方向施加时产生的自旋流；(b) 基于交错磁的巨磁电阻(GMR)效应；(d) 自旋劈裂力矩(SST)的调控。引自文献2。

磁存储器：SOT-MRAM的新路径

• MRAM优势：断电不丢失数据(优于DRAM)，纳秒级写入速度，>10¹⁴次写入擦除循环(优于Flash)

• 铁磁基MRAM瓶颈：可扩展性受限、写入功耗高、写入干扰显著

• 反铁磁基MRAM瓶颈：结构复杂、集成密度低、工艺成熟度不足

• 交错磁MRAM突破：Li等在RuO₂(101)/Co/Pt₂/Ta中实现100%无场SOT翻转，抗干扰性能优异 36

• 交错磁特有的SST机制：自旋流极化方向总与Néel矢量L保持平行，可精确调控 4

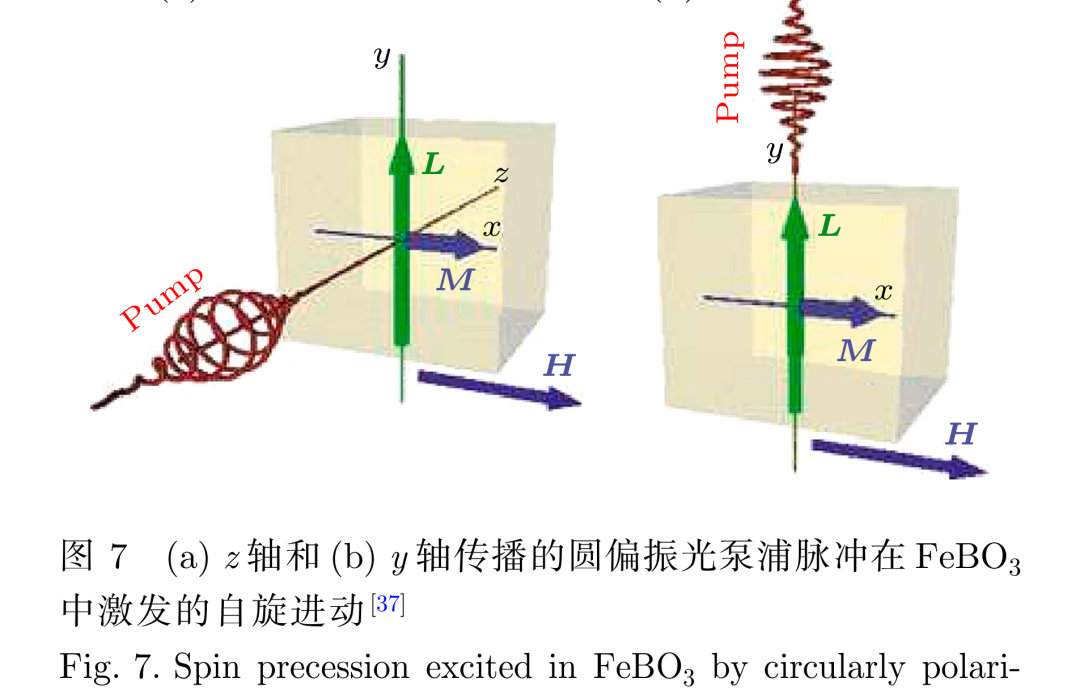

图7 | (a) z轴和(b) y轴传播的圆偏振光泵浦脉冲在FeBO₃中激发的自旋进动。在外加磁场H下，沿主轴入射的圆偏振光可有效诱导自旋动力学。引自文献37。

光-自旋耦合与磁子学

• 磁光法拉第效应：Kimel等理论分析指出，净磁化近似为零的交错磁中仍可观测到法拉第旋转 37

• 光诱导霍尔效应：Farajollahpour等在C₄K对称性系统中证明光场可诱导直流霍尔效应，源于贝里曲率四极子 38

• 光调控自旋电子学：圆偏振光可产生纯自旋流（无净电荷输运），在低功耗自旋器件中具有重要潜力

• 磁子手性劈裂：Šmejkal等在RuO₂中观测到THz频段磁子谱带交错手性劈裂，与电子能带高度相似 39

• 磁子能带劈裂：Liu等通过非弹性中子散射在a-MnTe中证实g-波各向异性磁子能带劈裂 40

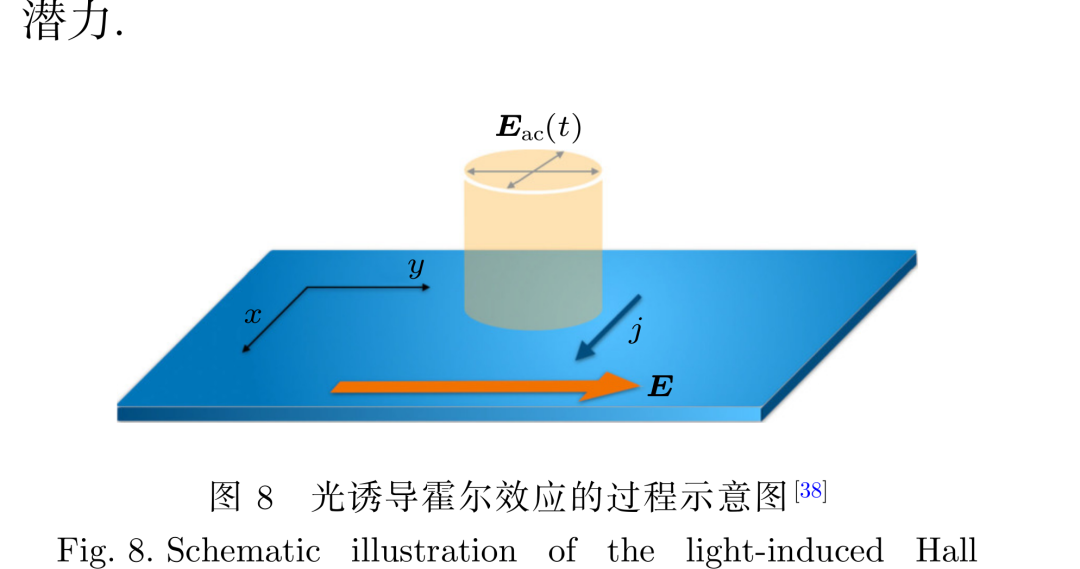

图8 | 光诱导霍尔效应的过程示意图。在C₄K组合对称性保护下，贝里曲率四极子对静电场与光频电场共同作用的非线性响应产生自旋极化电流。引自文献38。

拓扑物态与学科交叉前沿

• 拓扑Weyl半金属：Lu等在CrSb(100)面上观测到源自Weyl点的拓扑表面态特征信号，确认非平庸拓扑性质 41

• 超导/交错磁异质结：交错磁自旋劈裂场诱导库珀对获得有限质心动量 → Josephson结中可调控的0-π转变 35

• 交错磁近邻效应(AMPE)：Zhu等提出通过界面耦合将交错磁动量结构传递至非磁性层，实现"交错磁化" 29

• 铁电交错磁(AFEAM)：Duan等提出反铁电畸变与交错磁序本征耦合，微弱电场即可翻转自旋劈裂 28

• 二维/能谷交错磁：Liu等通过扭转vdW双层结构诱导交错磁序，实现d-波、g-波乃至i-波结构 25

六、总结展望

核心成果

(1) 对称性理论：自旋群理论严格区分了交错磁与传统反铁磁，揭示了非相对论性自旋劈裂的物理根源

(2) 材料制备：MBE、磁控溅射、CVT、助熔剂法等多种方法已实现高质量交错磁材料，但体系仍有限

(3) 表征技术：ARPES/SARPES直接观测能带劈裂（~0.6-0.8 eV），PEEM实现Néel矢量及磁畴的直接成像

(4) Néel矢量调控：电流脉冲(SOT/SST)、应变工程、热调制等多手段实现Néel矢量的高效翻转

(5) 器件应用：100%无场SOT翻转已实现，光-自旋耦合、磁子学、拓扑物态等多学科交叉展现巨大潜力

挑战与展望

• 材料体系拓展：当前研究集中于MnTe、CrSb等少数体系，需探索二维、拓扑、强关联体系中的交错磁行为

• 对称性精确调控：界面工程、应变工程、vdW异质结等手段增强自旋响应，实现电场可调的拓扑物态

• 降低翻转电流密度：提升信号读出灵敏度，实现室温下低功耗的稳定调控

• CMOS工艺兼容性：提升环境稳定性与大规模可控制备能力，推动磁电子器件商业化

• 集成化与可靠性：基于交错磁的存储与逻辑器件有望助力新一代信息技术与量子科技发展

参考文献

1 Mazin I, The PRX Editors 2022 Phys. Rev. X 12 040002

2 Šmejkal L, Sinova J, Jungwirth T 2022 Phys. Rev. X 12 040501

3 Šmejkal L, Sinova J, Jungwirth T 2022 Phys. Rev. X 12 031042

4 Bai H, et al. 2022 Phys. Rev. Lett. 128 197202

5 Lee S, et al. 2024 Phys. Rev. Lett. 132 036702

6 Reimers S, et al. 2024 Nat. Commun. 15 2116

9 Osumi T, et al. 2024 Phys. Rev. B 109 115102

10 Jiang B, et al. 2025 Nat. Phys. 21 754

11 Amin OJ, et al. 2024 Nature 636 348

19 Han L, et al. 2024 Sci. Adv. 10 eadn0479

20 Zhang Y, et al. 2025 Nat. Commun. 16 5646

23 Zhou Z, et al. 2025 Nature 638 645

35 Zhang SB, Hu LH, Neupert T 2024 Nat. Commun. 15 1801

36 Li Z, et al. 2025 Adv. Mater. 37 2416712

37 Kimel AV, Rasing Th, Ivanov BA 2024 J. Magn. Magn. Mater. 598 172039

38 Farajollahpour T, Ganesh R, Samokhin KV 2025 Npj Quantum Mater. 10 29

39 Šmejkal L, et al. 2023 Phys. Rev. Lett. 131 256703

40 Liu Z, et al. 2024 Phys. Rev. Lett. 133 156702

41 Lu W, et al. 2025 Nano Lett. 25 7343

DFT 计算 Tips

【DFT Tip 1】交错磁计算中 SOC 的设置陷阱

计算交错磁体能带时，必须先跑 Non-SOC 确认非相对论性自旋劈裂存在，再跑 SOC 对比。

关键：如果 INCAR 中同时设置 LSORBIT=.TRUE. 和 LORBIT=11 或 12，VASP 会自动将磁矩量子化轴固定为 z 方向，可能导致错误的自旋密度。

建议：SOC 计算前先在 Non-SOC 下确认 VBM/CBM 处的自旋取向，再决定 SAXIS 参数。

常见错误：直接打开 SOC 就交作业，发现 s=0 的劈裂消失了------这恰恰说明 SOC 的正交场压制了非相对论性劈裂，是正常现象而非错误。

【DFT Tip 2】非相对论性自旋劈裂的验证方法

交错磁的核心特征是非相对论极限下的自旋劈裂，验证方法有三：

(1) ISPIN=2, LNONCOLLINEAR=.FALSE., LSORBIT=.FALSE. 跑 band，看能带是否有自旋相关劈裂；

(2) 对比两条路径：沿节线（如 Γ-M）应无劈裂，沿非节线（如 M-X）应有劈裂------这是 d 波交错磁的诊断特征；

(3) 计算自旋分辨能带（LORBIT=11），确认自旋向上和向下能带在 k 空间中的对称性符合自旋群分类。

【DFT Tip 3】交错磁体 U 值选择

交错磁体（如 MnTe、CrSb）中 d 电子关联效应不可忽略，但 U 值选择需谨慎：

LDAUTYPE=2（Dudarev 近似）比 LDAUTYPE=1 更稳定，推荐 Ueff = U-J 形式。

U 值选择：Mn 3d 通常 3-4 eV，Cr 3d 通常 2-3 eV，Fe 3d 通常 3-4 eV，但需要验证。

验证方法：计算不同 U 值下的能带，确认自旋劈裂的对称性（d/g/i 波）是否对 U 值稳健------劈裂幅度可随 U 变，但节线位置不应变化。

不要盲目使用文献中的 U 值------不同赝势、不同泛函和不同 VASP 版本下 U 值都需重新测试。

【DFT Tip 4】磁空间群 vs 自旋群：VASP 中的实践

VASP 默认使用磁空间群（考虑 SOC 锁定），但交错磁计算需要关注自旋群对称性。

实用技巧：在 INCAR 中设置 ISYM=0 禁用对称性，可避免 VASP 自动将交错磁结构识别为反铁磁并施加错误的对称性约束。

但 ISYM=0 会增加计算量------建议仅在 Relax 和 Static 步骤中关闭对称性，Band 计算中可适当开启以加速。

使用 pymatgen 或 AFLOW-SYM 验证结构的自旋群类型，确保初始结构确实属于交错磁而非普通反铁磁。

【DFT Tip 5】ARPES 与 DFT 能带对比的注意事项

ARPES 测量的是准粒子能带（含多体效应），DFT 给出的是 Kohn-Sham 能带------两者原则上不能直接对齐。

但交错磁体中，自旋劈裂的对称性（d/g/i 波）是拓扑保护的，不受多体效应影响------所以 ARPES 和 DFT 在劈裂的对称性上应一致。

能带劈裂的绝对值（eV 量级）DFT 通常低估，但节线方向和劈裂的 k 空间模式应与实验一致。

建议：如果 DFT 和 ARPES 在劈裂模式上不一致，首先检查是否使用了正确的磁序（AFM vs AM 排列）。

【DFT Tip 6】Néel 矢量方向与能带劈裂的关系

交错磁体的能带劈裂强烈依赖于 Néel 矢量方向------这是自旋群对称性的直接体现。

实践：计算前必须明确 Néel 矢量方向，在 INCAR 中通过 SAXIS 或 MAGMOM 设置。

如果 MAGMOM 设置不当导致收敛到错误的磁序（如铁磁或普通反铁磁），能带劈裂可能完全消失或出现在错误的路径上。

建议：使用 VASP 的 constrained magnetic moment 方法（LAMBDA 参数）或分步弛豫来确保目标磁序。

【DFT Tip 7】交错磁异质结的界面建模

交错磁/重金属异质结（如 CrSb/Pt）是 SOT 器件的核心结构，建模时需注意：

超胞大小：至少 1×1 面内，建议 2×2 验证，确保界面 strain < 5%。

交错磁层厚度：建议至少 4-6 层原子层，避免量子尺寸效应掩盖界面效应。

弛豫：只弛豫界面附近 2-3 层原子 + 衬底表面 1-2 层，固定中间层保持体相结构。

常见错误：整个异质结完全弛豫导致界面严重扭曲、交错磁失去体相 d 波特征。

【DFT Tip 8】磁子谱计算的参数设置

交错磁的磁子谱具有手性劈裂特征------这是区别于传统反铁磁的关键诊断指标。

VASP：使用 IBRION=5/6/7/8 或 Phonopy 计算力常数，再通过自旋波模型映射。

更精确的方法：使用四态法（four-state method）提取交换耦合参数，然后自旋波计算。

关键：交换参数提取时 k 网格必须足够密（至少 4×4×4），否则 J 值误差大，磁子谱的高对称路径上的劈裂模式可能被抹平。

建议：提取的 J 值必须能再现 DFT 计算的磁基态能量和磁矩，否则模型不可靠。

【DFT Tip 9】应变调控计算的参数陷阱

应变调控交错磁自旋劈裂时，常见错误是直接修改 POSCAR 的晶格常数后直接算 Static。

正确做法：(1) 施加应变后先 Relax（ISIF=3 或手动 relax），允许原子位置响应应变；(2) 检查弛豫后结构是否仍保持交错磁对称性；(3) 在弛豫结构上做 Static/Band。

如果跳过 Relax 直接算，得到的能带劈裂变化可能来自不合理的原子间距而非真正的应变效应。

建议应变范围：-3% 到 +3%，步长 1%，超出此范围可能需要考虑相变。

知识扩展

【知识扩展 1】自旋群理论（Spin Group Theory）

【理论解释】传统磁空间群建立在 SOC 锁定假设上------自旋与轨道角动量共享同一对称性。但在弱 SOC 体系中，自旋可独立于实空间旋转，磁空间群不再适用。自旋群将自旋空间与实空间的对称操作解耦，记为 Rᵢ\|\|Rⱼ，正确区分了铁磁、反铁磁和交错磁。

【方法比较】磁空间群 vs 自旋群：前者适用于 SOC 强体系（如重金属、稀土），后者适用于 SOC 弱体系（如轻元素交错磁）。交错磁的自旋群分类已识别出 11 种非平庸自旋群（Type-I）和 10 种交错磁特有的自旋群（Type-III）。

【经典参考】Šmejkal et al., Phys. Rev. X 12, 031042 (2022)；Phys. Rev. X 12, 040501 (2022)；Mazin, Phys. Rev. X 12, 040002 (2022)；Šmejkal et al., Phys. Rev. X 12, 011028 (2022)。

【迁移能力】自旋群理论不仅适用于交错磁，还可用于分类任何弱 SOC 磁有序体系------包括非共线磁结构、螺旋磁序和 skyrmion 晶格。对二维磁性材料、vdW 磁体和有机磁体的对称性分析尤其有用。

【知识扩展 2】非相对论性自旋劈裂（Non-relativistic Spin Splitting）

【理论解释】传统观念认为自旋劈裂必须依赖 SOC（如 Rashba/Dresselhaus 效应）。但交错磁中，PT 对称性的保持 + 时间反演 T 的破缺 + 子晶格间旋转对称操作联系 → Kramers 简并解除 → 非相对论性自旋能带劈裂。物理本质：不同子晶格上的电子感受到不同的晶体场，等效于动量空间中的交换场。

【方法比较】Rashba 劈裂 ∝ SOC × k，Dresselhaus 劈裂 ∝ SOC × k³，交错磁劈裂 ∝ 交换场 × 动量空间对称性。关键区别：交错磁劈裂在 SOC→0 时仍存在，而 Rashba/Dresselhaus 劈裂在 SOC→0 时消失。

【经典参考】Yuan et al., Phys. Rev. B 102, 014422 (2020)；Hayami et al., Phys. Rev. B 99, 184420 (2019)；Šmejkal et al., Phys. Rev. X 12, 031042 (2022)；Naka et al., Nat. Commun. 10, 4305 (2019)。

【迁移能力】非相对论性自旋劈裂的概念可推广到任何 PT 对称性保护的补偿磁体系------包括二维 Janus 材料、扭曲双层 vdW 磁体和反铁电-磁耦合体系。可用于设计无需 SOC 的自旋过滤器和自旋极化电流源。

科研经验

【科研经验 1】为什么交错磁能带劈裂加了 SOC 反而"消失"了？

【问题】很多研究生计算交错磁体能带时发现：Non-SOC 下有明显自旋劈裂，加上 SOC 后劈裂反而变小甚至消失。

【原因】这不是错误！SOC 在交错磁中扮演双重角色：(1) SOC 引入额外的自旋劈裂（Rashba/Dresselhaus 型），但方向可能与非相对论性劈裂正交；(2) SOC 的正交场压制了非相对论性劈裂的幅度，导致表观劈裂减小。

【解决方案】正确做法是分别展示 Non-SOC 和 SOC 的结果，讨论 SOC 对劈裂的修正幅度和方向。如果 SOC 使劈裂消失，说明 SOC 的正交场在特定 k 方向恰好抵消了非相对论性劈裂------这本身就是有价值的物理发现。

【建议】不要只展示 SOC 结果------审稿人会问"劈裂到底来自什么？"。必须同时展示 Non-SOC 结果，证明非相对论性劈裂是本征特征。

【科研经验 2】为什么 ARPES 测到的劈裂大小与 DFT 差很多？

【问题】DFT 计算交错磁体能带劈裂为 0.8 eV，但 ARPES 实验只测到 0.4 eV，为什么差了一倍？

【原因】(1) 多体效应：DFT 的 Kohn-Sham 能带不是真正的准粒子能带，GW 修正通常使劈裂减小；(2) U 值：DFT+U 中的 U 值放大交换劈裂，如果 U 值偏大会高估劈裂；(3) 温度效应：ARPES 在有限温度下测量，磁矩的热涨落减小有效交换场。

【解决方案】(1) 用 GW 或 HSE06 做基准验证；(2) 对比不同 U 值下的劈裂幅度，给出误差范围；(3) 在 DFT 中计算有限温度下的磁矩（如 Monte Carlo），再映射到能带劈裂。

【建议】不要纠结于劈裂的绝对值------对称性模式（节线方向、d/g/i 波）才是交错磁的核心诊断特征。如果对称性一致，0.4 eV 和 0.8 eV 都是可接受的。

【进一步计算 1】高精度电子结构：HSE06/GW 能带

为什么值得算：PBE 泛函系统性低估带隙和自旋劈裂幅度，HSE06 和 GW 给出更准确的准粒子能带，对实验对比至关重要。

能回答的问题：真正的自旋劈裂有多大？节线是否受关联效应修正？SOC 对劈裂的修正是否与 PBE 一致？

适合体系：半导体型交错磁体（如 Fe₂WTe₄、MnTe₂），金属型交错磁体 GW 计算成本极高。

输入：弛豫好的结构 + PBE 波函数（HSE06），或 Wannier90 紧束缚模型（GW）。

成本：HSE06 约 10-50 倍 PBE 时间；GW 约 100-500 倍。但 HSE06 对金属型交错磁体不适用。

【进一步计算 2】输运性质：BoltzTraP + Wannier90

为什么值得算：交错磁的自旋劈裂能带导致自旋依赖的输运------这是器件应用的核心。

能回答的问题：自旋极化率有多高？自旋霍尔电导在什么能量范围最大？功率因子能否达到器件级？

适合体系：所有交错磁体，尤其是金属型（CrSb、RuO₂）和窄带隙半导体型。

输入：高精度能带（HSE06 或 PBE 经 0.1 eV 展宽）→ Wannier90 拟合 → BoltzTraP。

成本：Wannier90 拟合约 1-2 小时，BoltzTraP 约 10 分钟。总成本可控，性价比极高。

【进一步计算 3】磁子谱：四态法 + 自旋波

为什么值得算：交错磁的磁子手性劈裂是电子能带劈裂的"磁子镜像"，是验证交错磁独特性的另一条独立证据链。

能回答的问题：磁子谱是否具有手性劈裂？劈裂模式与电子能带是否一致？磁子能隙在什么温度下闭合？

适合体系：所有磁有序交错磁体，优先选择简单二元化合物（如 MnTe、CrSb）。

输入：DFT 计算的交换耦合参数（J₁, J₂, ...）+ 磁晶各向异性 + 自旋波模型。

成本：交换参数提取约 10-20 个 DFT 计算；自旋波模型几乎零成本。总成本可控。

【进一步计算 4】拓扑性质：Wannier90 + Berry Curvature

为什么值得算：交错磁的动量空间自旋结构天然支持非平庸拓扑------Weyl 点、节线半金属和拓扑绝缘体相。

能回答的问题：体系是否具有非平庸拓扑？贝里曲率在 k 空间如何分布？反常霍尔电导来自哪里？

适合体系：具有 SOC 的金属型交错磁体（如 CrSb、RuO₂），SOC 在 gapped 体系中产生 Chern 数。

输入：Wannier90 紧束缚模型 → WannierTools → Berry Curvature/AHC/Chern 数。

成本：Wannier90 拟合约 1-2 小时，Berry Curvature 计算约 30 分钟。

【进一步计算 5】界面效应：异质结 DFT + Bader 电荷

为什么值得算：交错磁器件始终涉及界面（AM/HM, AM/氧化物, AM/超导），界面效应决定器件性能。

能回答的问题：界面电荷转移如何影响磁矩？界面 DMI 是否存在？超导邻近效应是否产生 Majorana 态？

适合体系：AM/Pt（SOT 器件）、AM/NbSe₂（超导邻近）、AM/氧化物（MTJ 隧道结）。

输入：超胞结构 → 界面弛豫 → Static → Bader 电荷 → 差分电荷密度。

成本：异质结 DFT 计算量较大。

【进一步计算 6】有限温度磁动力学：Monte Carlo + LLG 模拟

为什么值得算：DFT 是 T=0 K 的理论，实际器件在室温工作------有限温度效应不可忽略。

能回答的问题：Néel 温度多高？磁矩在室温下是否稳定？翻转电流密度在室温下是否仍可行？

适合体系：所有已知 Néel 温度的交错磁体（MnTe: T_N=307 K, CrSb: T_N=705 K）。

输入：DFT 交换耦合参数 → Monte Carlo（Metropolis 算法）→ 磁化 vs 温度曲线。

成本：Monte Carlo ，LLG 微磁学。

张瀚琦, 赵骁驿, 王晶凯, 徐泽东, 吴勇, 孟康康, 徐晓光, 姜勇 | 物理学报, 2026, 75, 060704 | DOI: 10.7498/aps.75.20251637
