Harbor 核心架构与原理详解

Harbor 是一个企业级的私有容器镜像仓库，采用微服务架构。所有组件均以容器方式运行，并由 docker-compose 进行统一编排。

核心组件分层

Harbor 的架构主要分为四层，各司其职：

1.接入层

harbor-nginx：系统的反向代理入口。它统一处理所有 HTTP/HTTPS 请求，转发给后端服务，并负责静态资源管理和上传限制。

2.业务层

harbor-portal：Web 前端界面，提供可视化的运维和管理功能。
harbor-core：核心业务逻辑处理中心，负责用户/项目管理、权限控制、元数据维护等。
harbor-jobservice：任务调度服务，处理镜像同步、漏洞扫描、垃圾回收等异步任务。

3.存储层

harbor-registry：原生 Docker Registry，负责镜像文件的实际存储和推拉交互。
harbor-registryctl：Registry 的控制器，管理镜像生命周期操作（如删除、垃圾回收）。
harbor-postgresql：PostgreSQL 数据库，持久化存储用户、项目、权限、镜像标签等所有元数据。
harbor-redis：Redis 缓存，用于缓存会话和热点数据，提升系统响应速度。

4.安全扩展层

harbor-trivy：集成的漏洞扫描器，用于检测镜像中的操作系统包和应用依赖漏洞。

核心交互流程（以镜像推送为例）

当用户执行 docker push 命令时，请求的完整链路如下： docker push → nginx 接收请求 → core 进行鉴权校验 → 转发给 registry → registry 将镜像文件写入存储 → core 更新数据库中的元数据 → 记录操作审计日志。

Harbor 部署全流程

准备依赖包

docker-compose-linux-x86_64

harbor-offline-installer-v2.11.0.tgz

存放在/root目录即可

下载地址：

https://download.csdn.net/download/qq_44769717/93194209

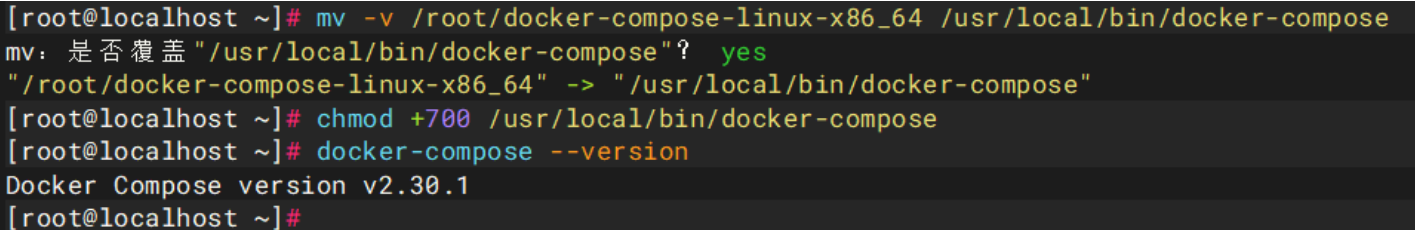

1. 安装 Docker Compose

bash 复制代码

# 移动二进制文件到系统路径
mv -v /root/docker-compose-linux-x86_64 /usr/local/bin/docker-compose

# 赋予执行权限
chmod +700 /usr/local/bin/docker-compose

# 验证安装版本
docker-compose --version

2. 安装 Harbor

bash 复制代码

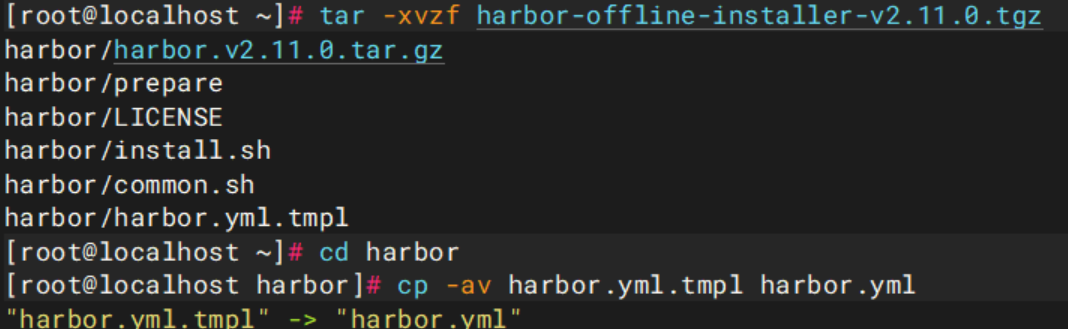

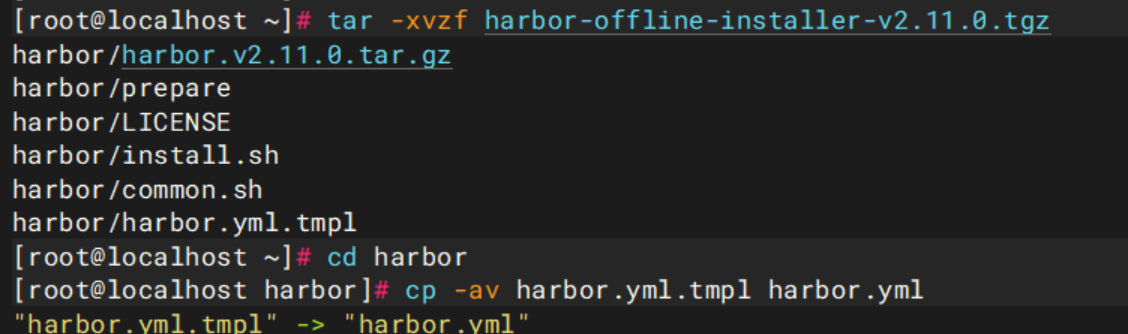

# 解压离线安装包
tar -xvzf harbor-offline-installer-v2.11.0.tgz

# 进入 Harbor 目录
cd harbor

# 复制配置文件模板
cp -av harbor.yml.tmpl harbor.yml

3. 配置 Harbor (使用 sed)

使用 sed 命令来自动化修改 harbor.yml 配置文件，以符合你的要求。

bash 复制代码

# 编辑harbor.yml
vim /root/harbor/harbor.yml

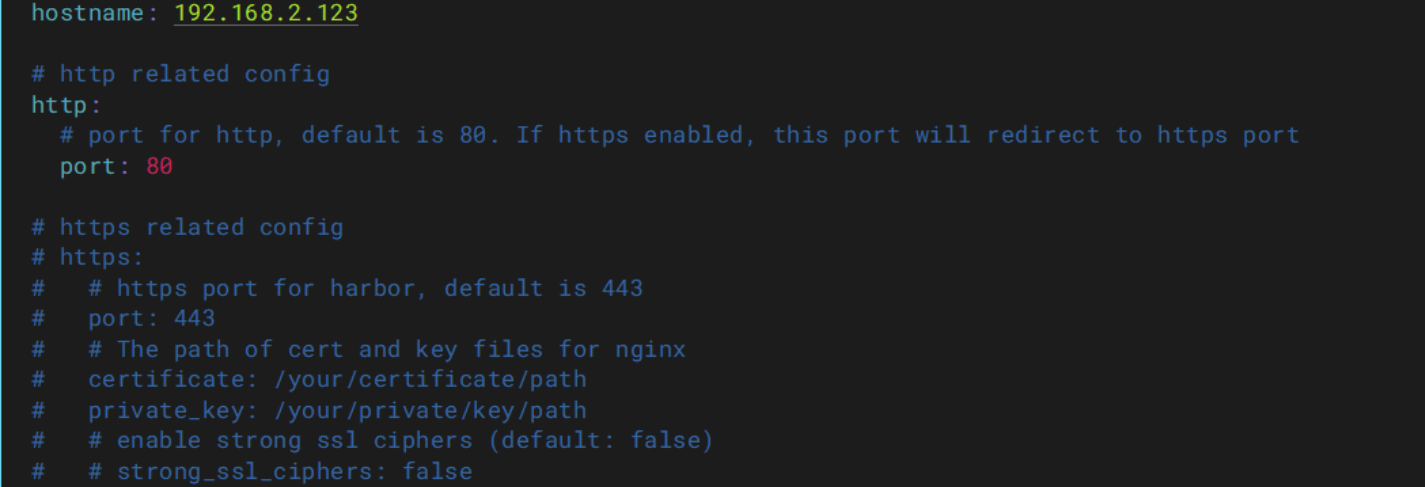

# 1. 修改主机名 (hostname) 为自己的 IP
# 修改第5行hostname
hostname: 192.168.2.123

# 2. 注释掉 HTTPS 相关配置 (从 https: 行开始，到 strong_ssl_ciphers: false 行结束)
# 修改注释第13行、15行、17行、18行
修改如下:
 13 # https:
 14   # https port for harbor, default is 443
 15   # port: 443
 16   # The path of cert and key files for nginx
 17   # certificate: /your/certificate/path
 18   # private_key: /your/private/key/path
 19   # enable strong ssl ciphers (default: false)
 20   # strong_ssl_ciphers: false

# 3. 修改管理员密码
# 修改第47行的管理员密码，用户登录harbor
harbor_admin_password: lengmoxi

# 4. 修改数据卷路径
3 修改第66行的data_volum指定数据卷的路径
data_volume: /data/harbor

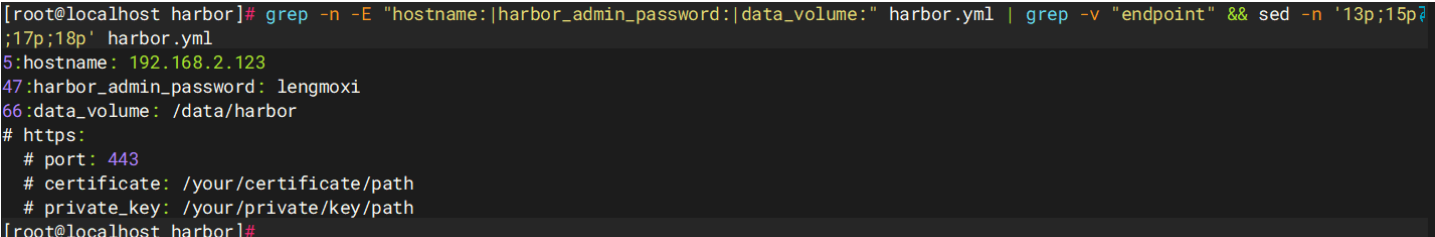

# 5.查看是否修改成功
grep -n -E "hostname:|harbor_admin_password:|data_volume:" harbor.yml | grep -v "endpoint" && sed -n '13p;15p;17p;18p' harbor.yml

4. 初始化与安装

bash 复制代码

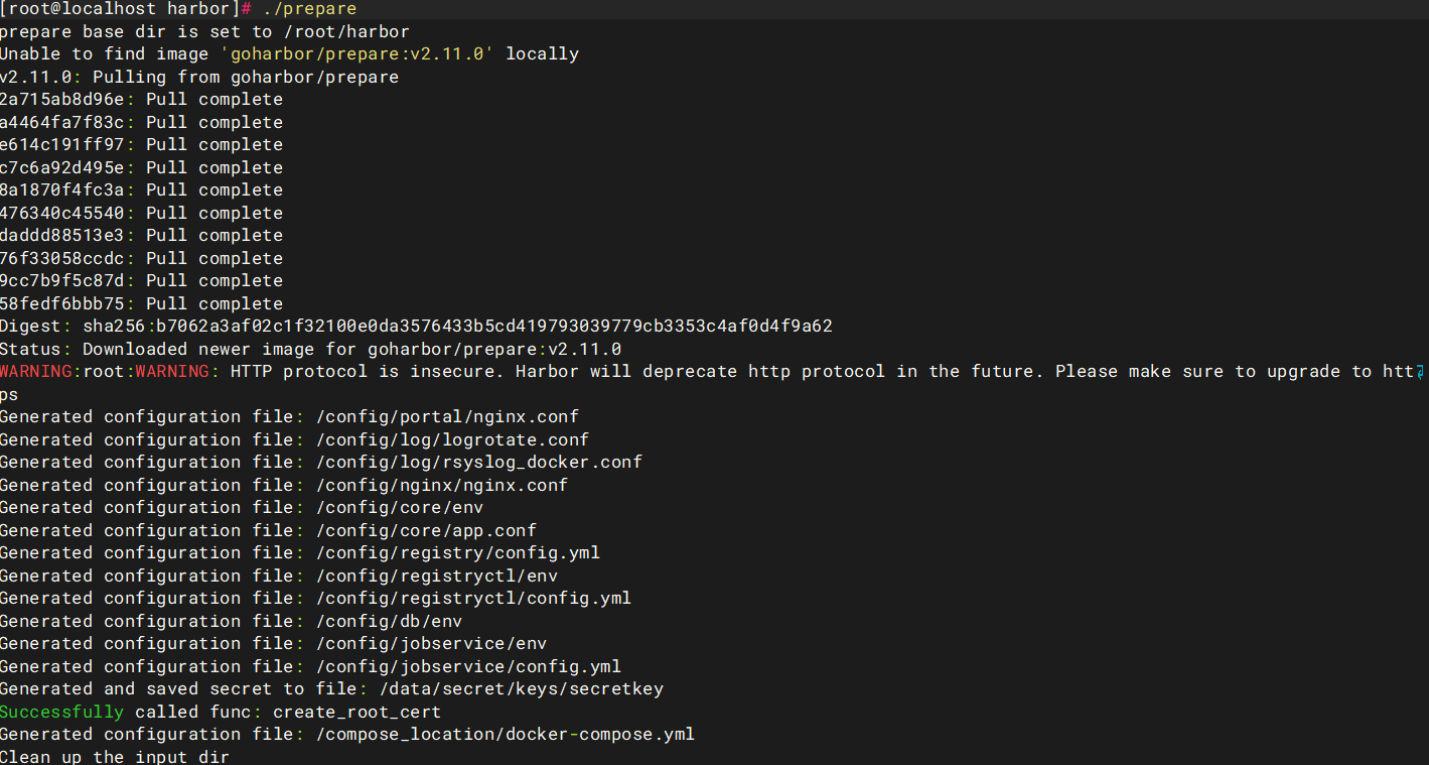

# 文件初始化，生成 docker-compose.yml 等文件
./prepare
# 出现Successfully called func: create_root_cert 则成功

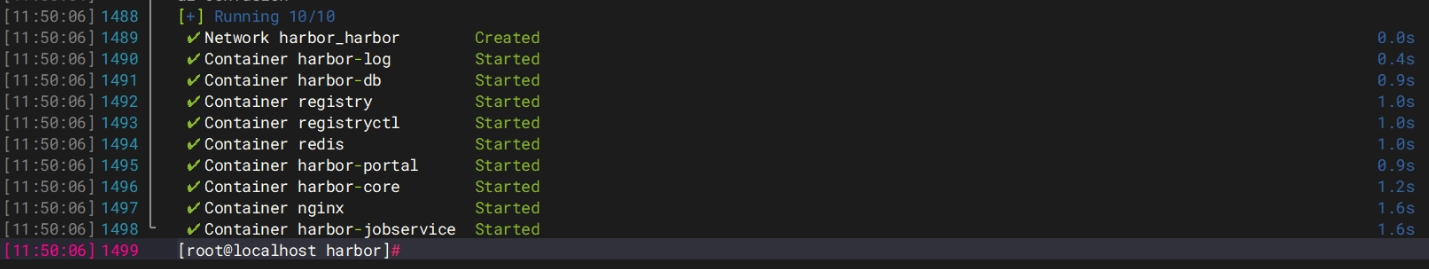

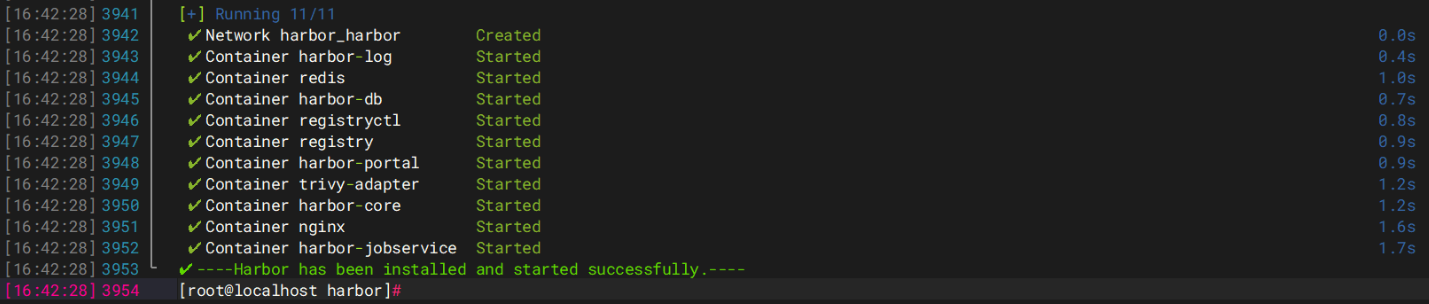

# 一键安装
./install.sh

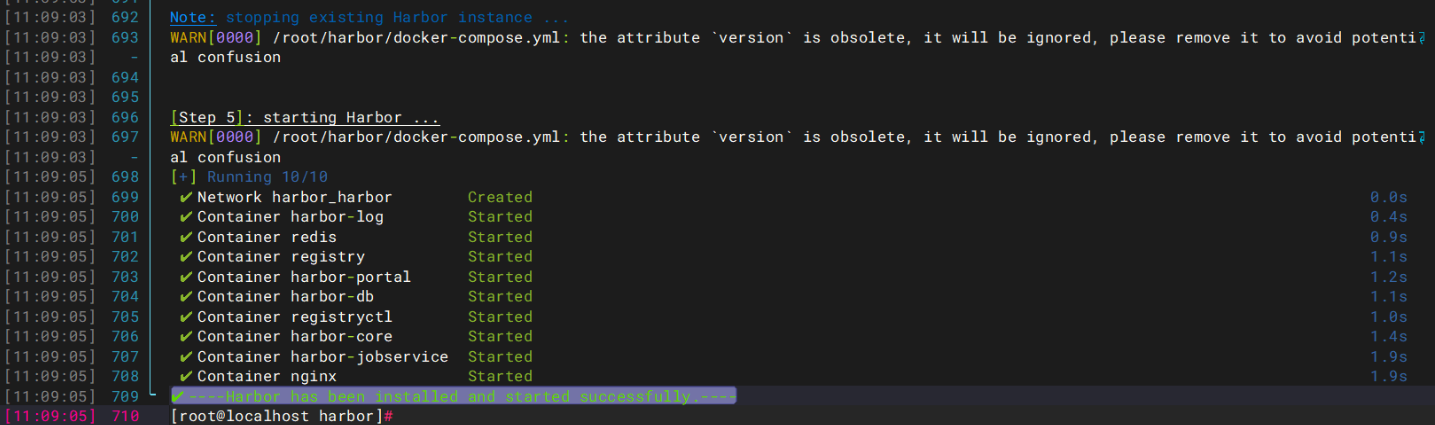

# 出现✔ ----Harbor has been installed and started successfully.---- 则成功

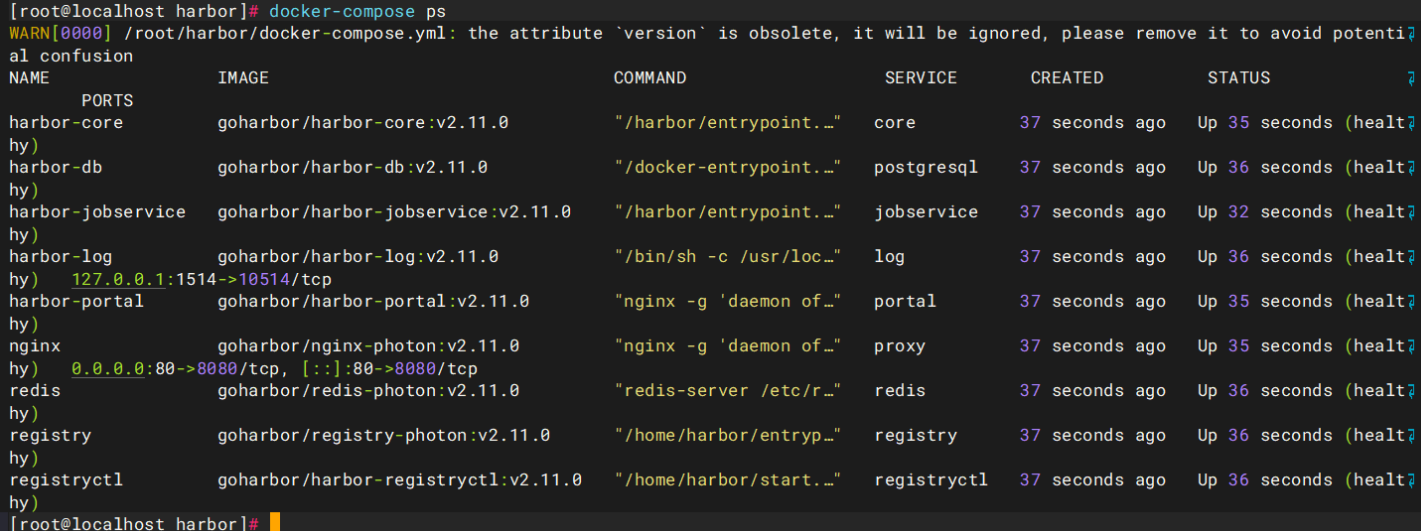

# 查看组件状态，确认所有服务都已启动
docker-compose ps

5. 配置 Docker 客户端

为了让 Docker 客户端能够与你的 Harbor 仓库通信，需要进行以下配置。

bash 复制代码

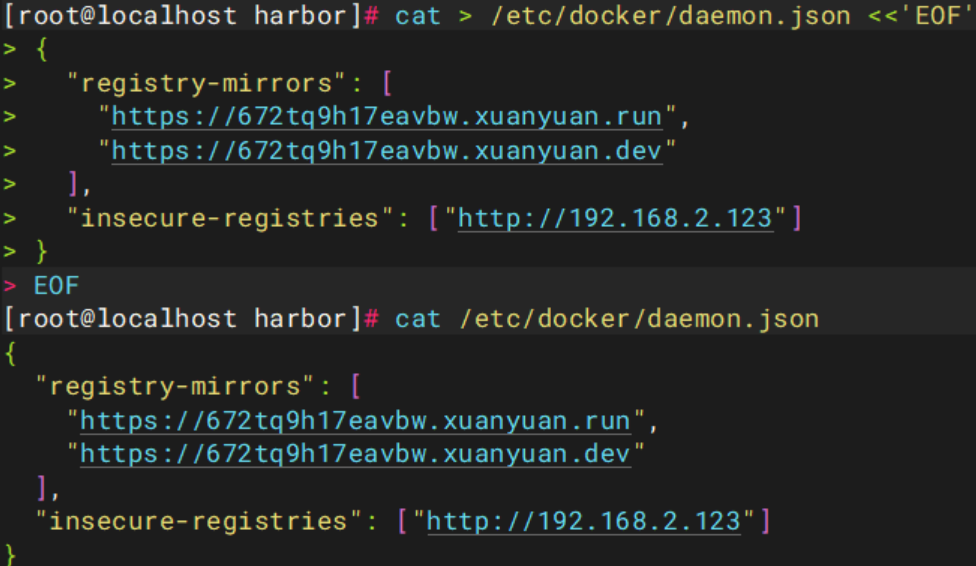

# 添加 Harbor 地址到 Docker 的不安全仓库列表
cat > /etc/docker/daemon.json <<'EOF'
{
  "registry-mirrors": [
    "https://672tq9h17eavbw.xuanyuan.run",
    "https://672tq9h17eavbw.xuanyuan.dev"
  ],
  "insecure-registries": ["http://192.168.2.123"]
}
EOF

cat /etc/docker/daemon.json

# 重新加载配置并重启 Docker 服务
systemctl daemon-reload
systemctl restart docker

image.png&pos_id=img-yjcpREyJ-1785229964188)

6. 部署后测试

bash 复制代码

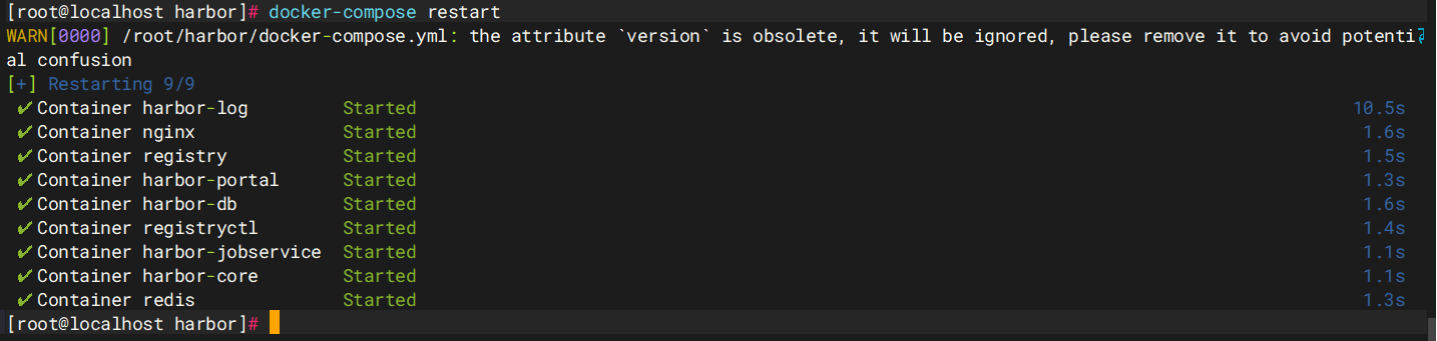

# 先重启docker-compose
docker-compose restart

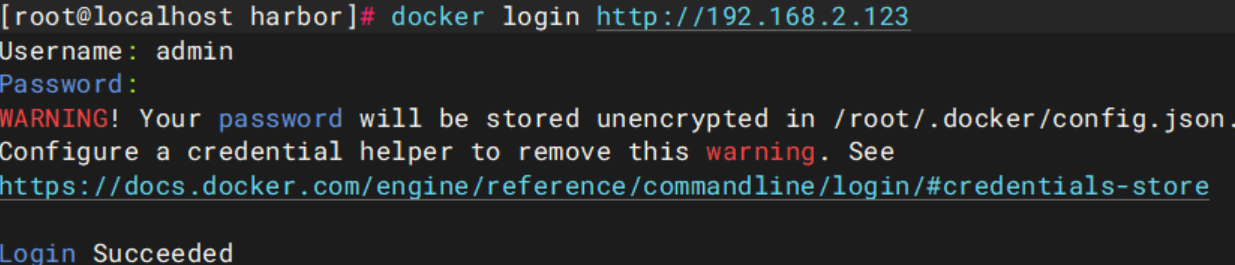

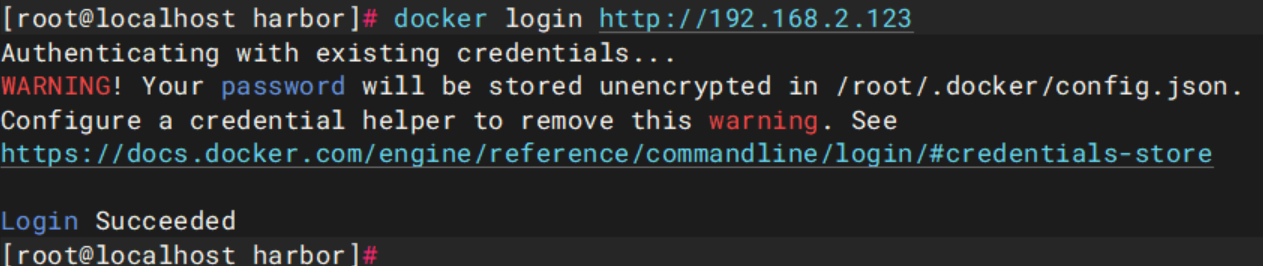

# 1. 登录 Harbor (先登录才能推送)
docker login http://192.168.2.123
# 用户名: admin
# 密码: lengmoxi(在harbor.yml中修改密码)
# 出现Login Succeeded 则成功

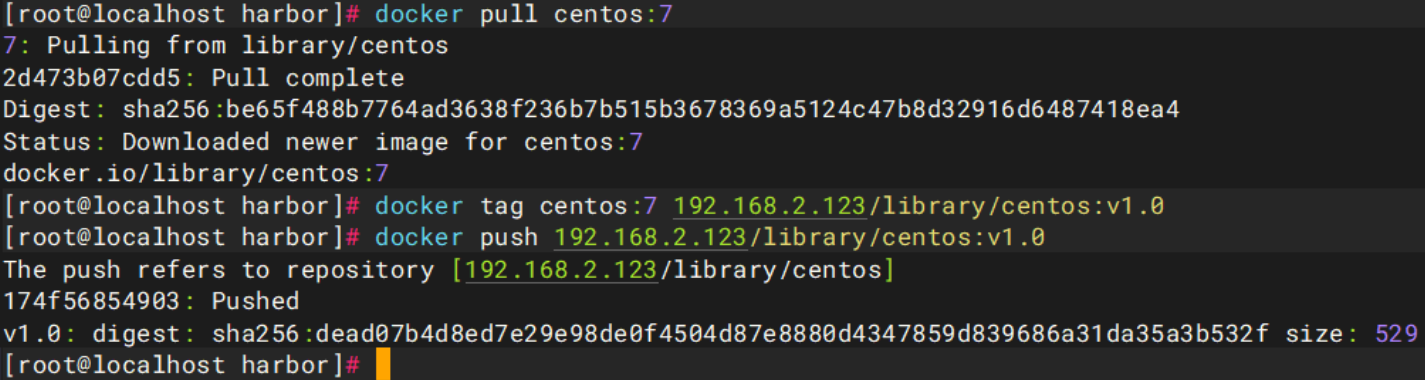

# 2. 拉取一个测试镜像
docker pull centos:7

# 3. 上传前需要为镜像打标签
docker tag centos:7 192.168.2.123/library/centos:v1.0

# 4. 上传镜像到 Harbor
docker push 192.168.2.123/library/centos:v1.0
# 不报错有上传的进度条则成功

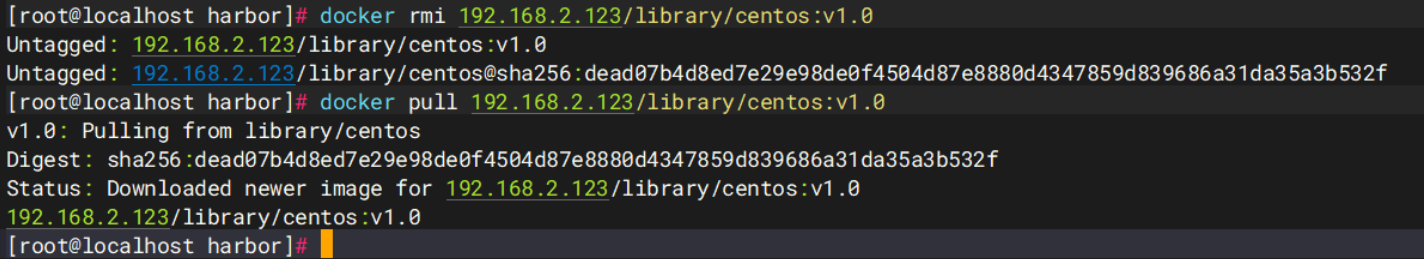

# 5. 删除本地镜像从harbor上进行拉取
# 先删除本地镜像
docker rmi 192.168.2.123/library/centos:v1.0
# 再重新拉取
docker pull 192.168.2.123/library/centos:v1.0

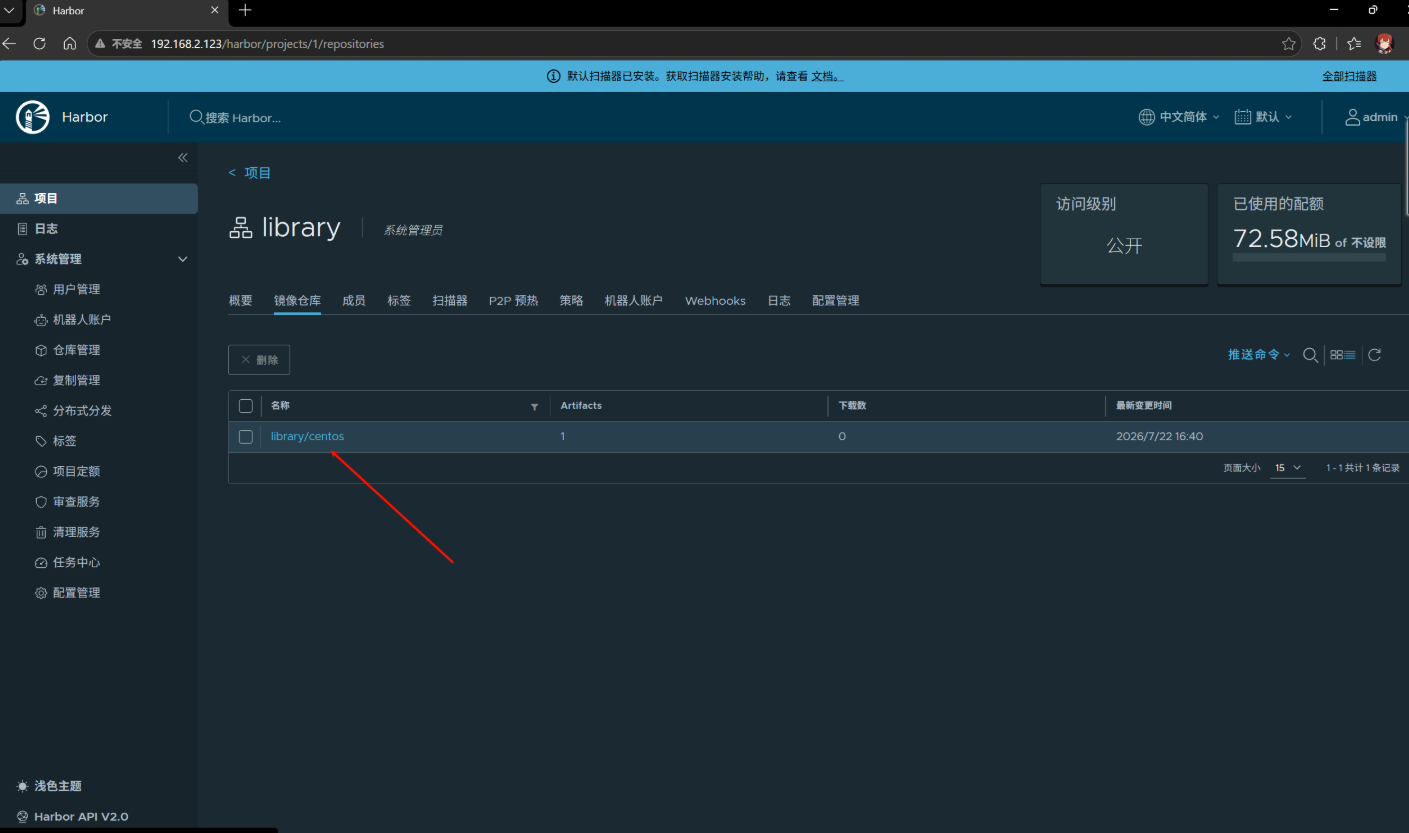

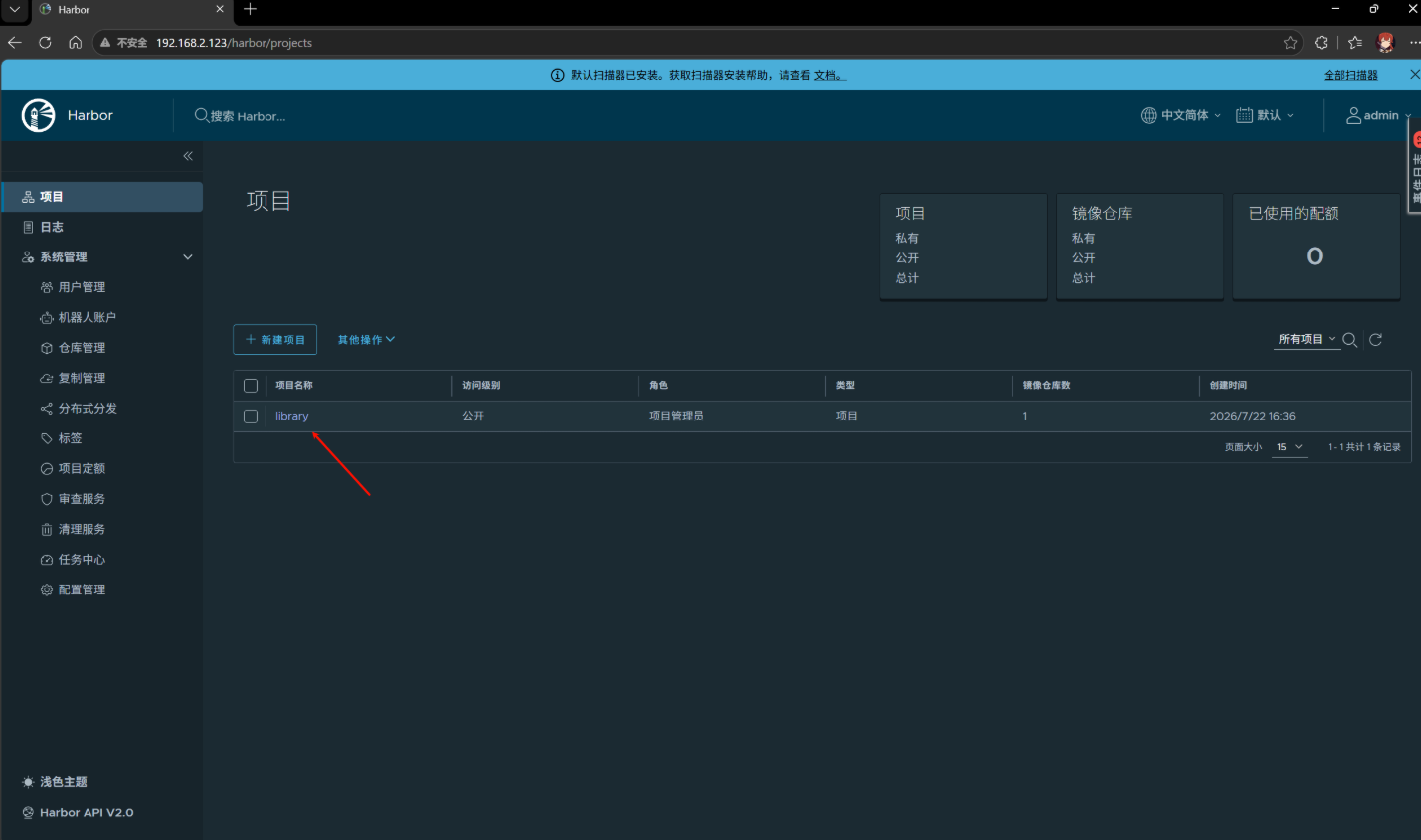

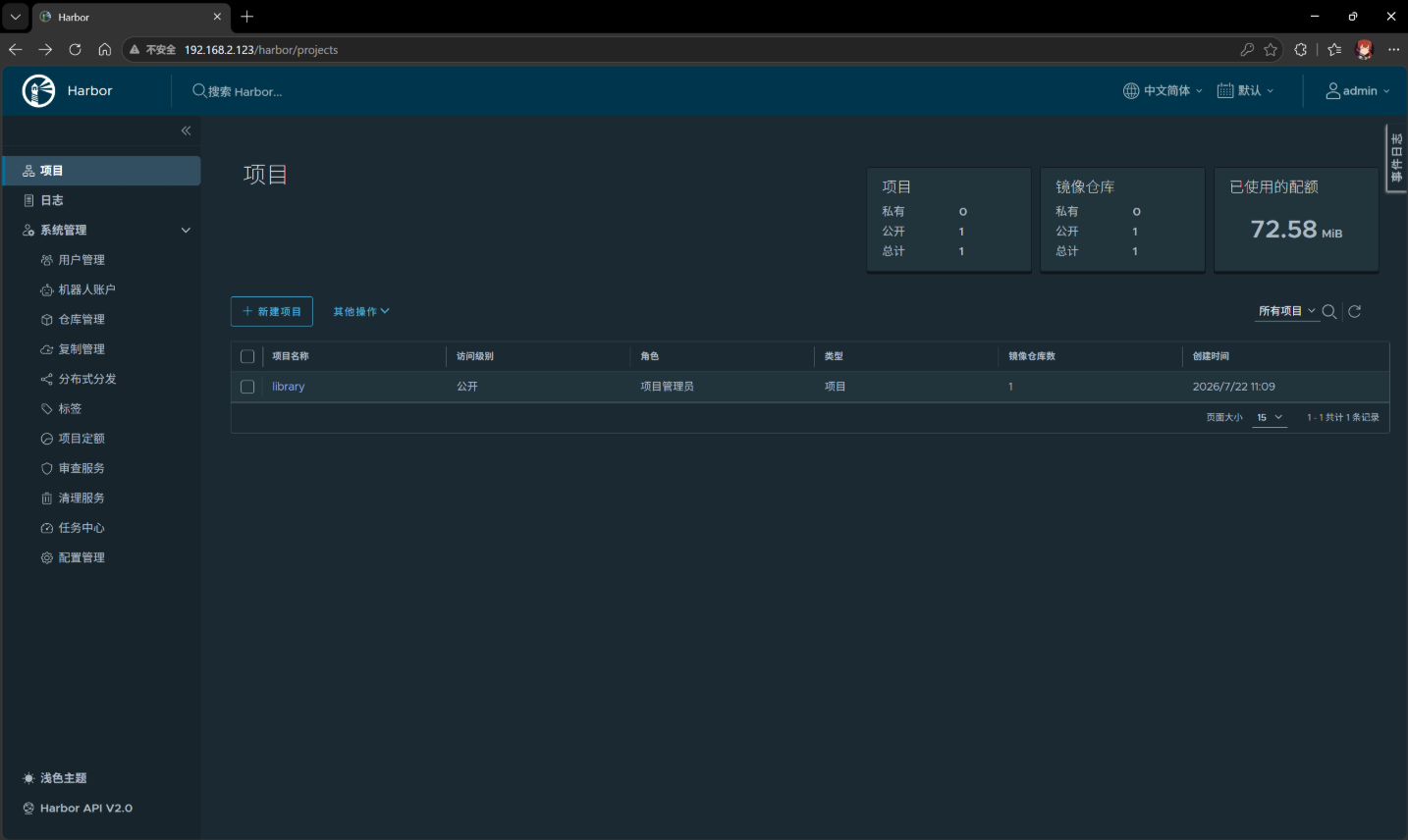

7. 在网页中查看

复制代码

# 浏览器访问
http://192.168.2.123
# 用户名: admin
# 密码: lengmoxi(在harbor.yml中修改密码)

高级配置与实操

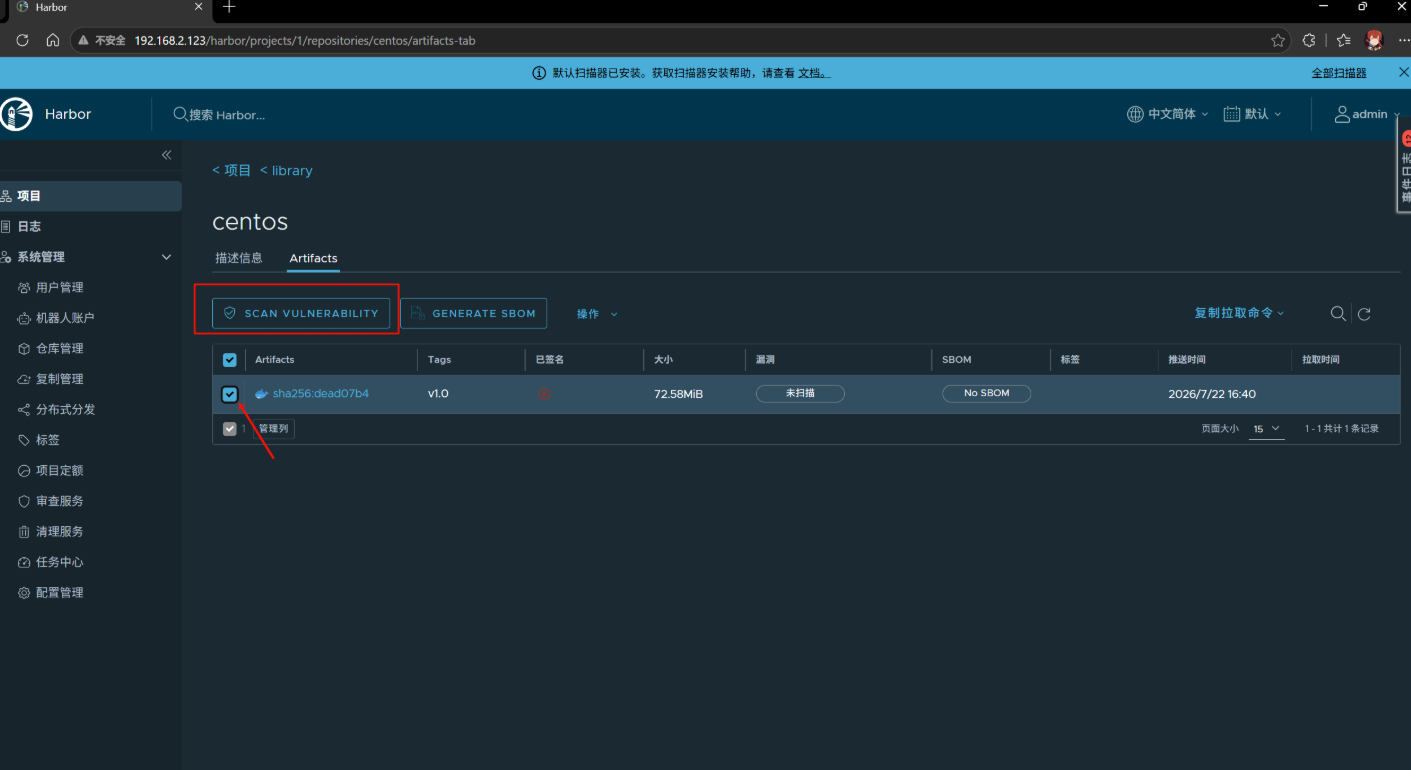

1. 打开 Harbor 的扫描功能

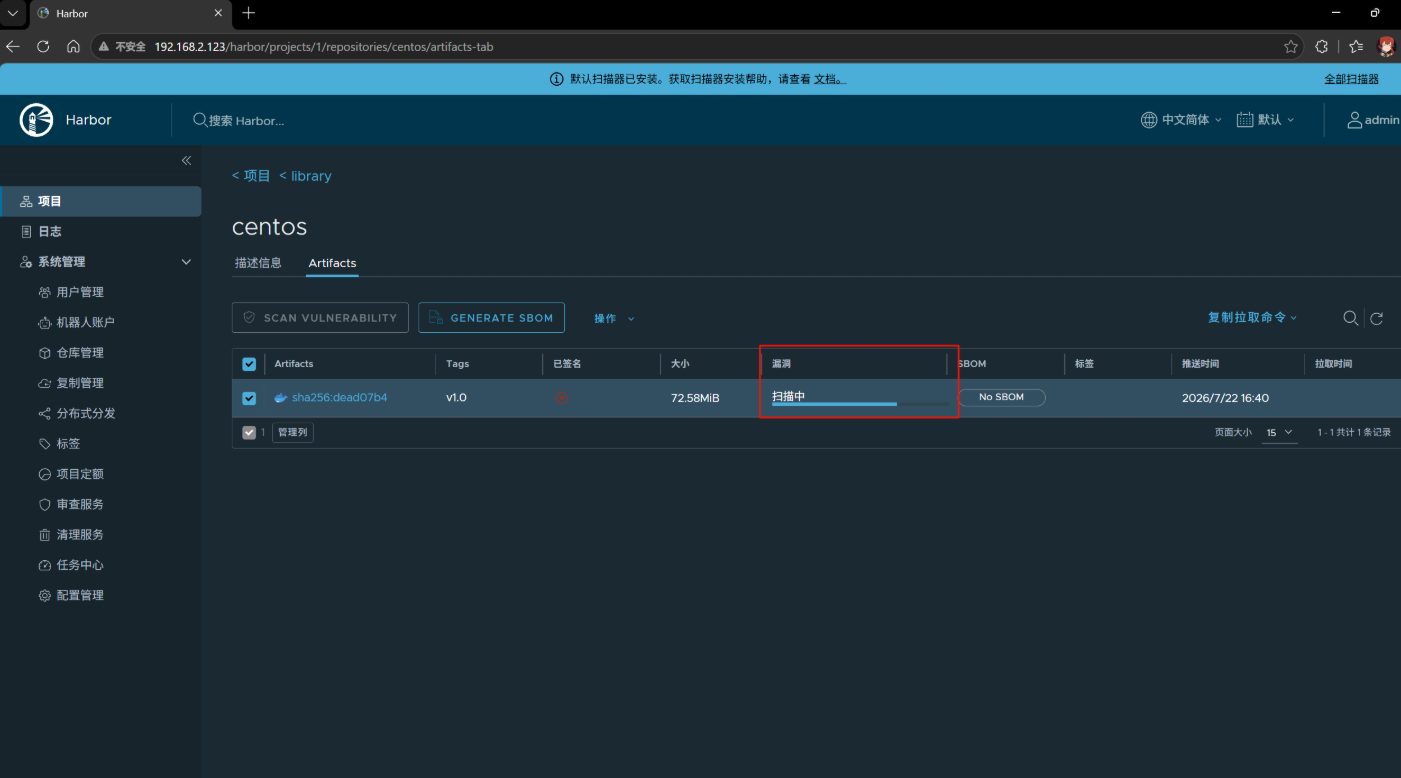

此功能由 harbor-trivy 组件提供，在标准安装后默认启用。可以在 Harbor 的 Web 界面中，进入一个项目，点击"扫描"按钮来对镜像进行漏洞扫描。

复制代码

# 停止当前 Harbor
docker-compose down

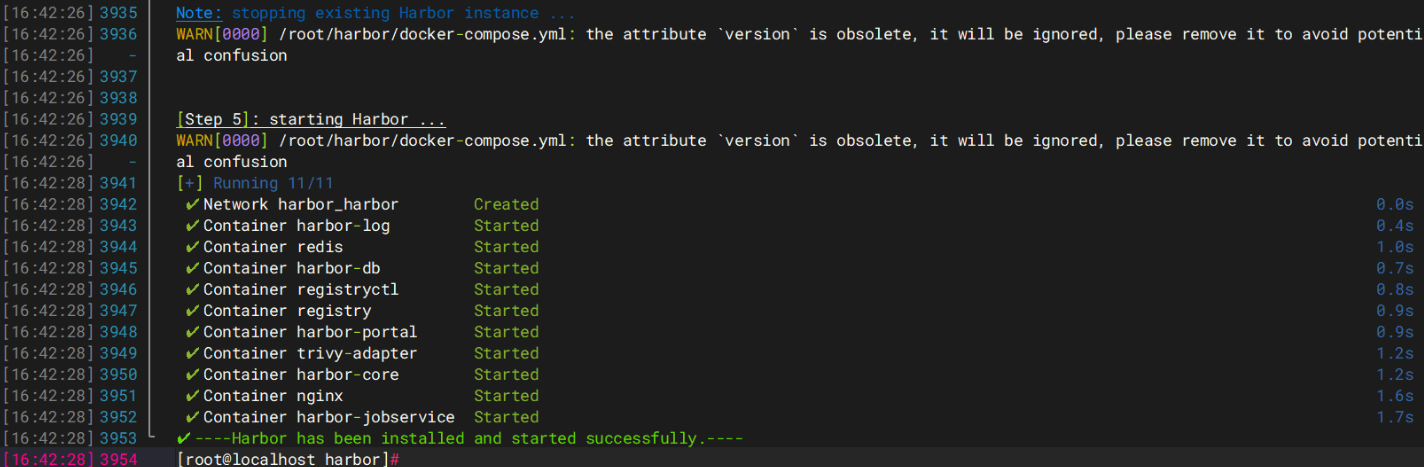

#重新安装并启用 Trivy
./install.sh --with-trivy

# 进入页面进行扫描
http://192.168.2.123
# 用户名: admin
# 密码: lengmoxi(在harbor.yml中修改密码)

扫描

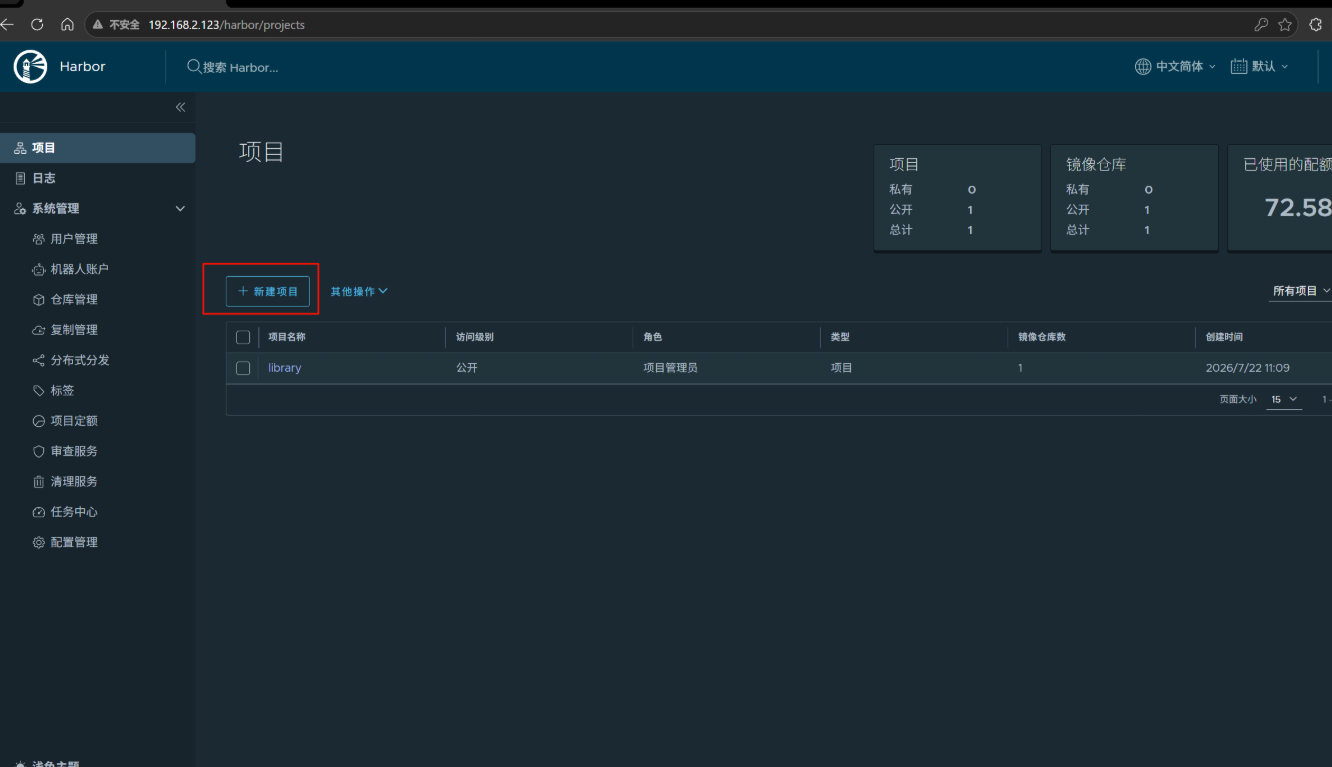

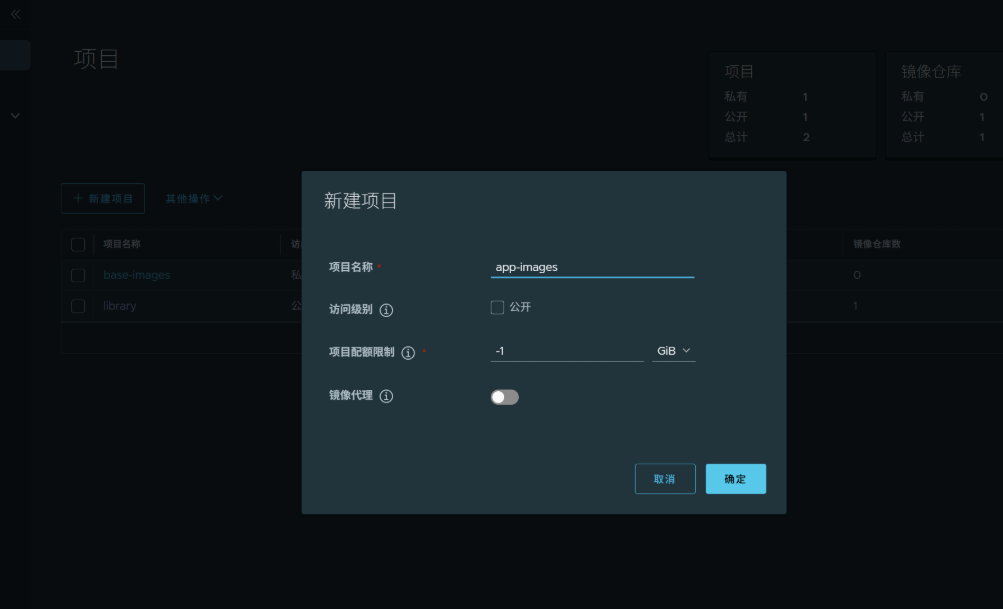

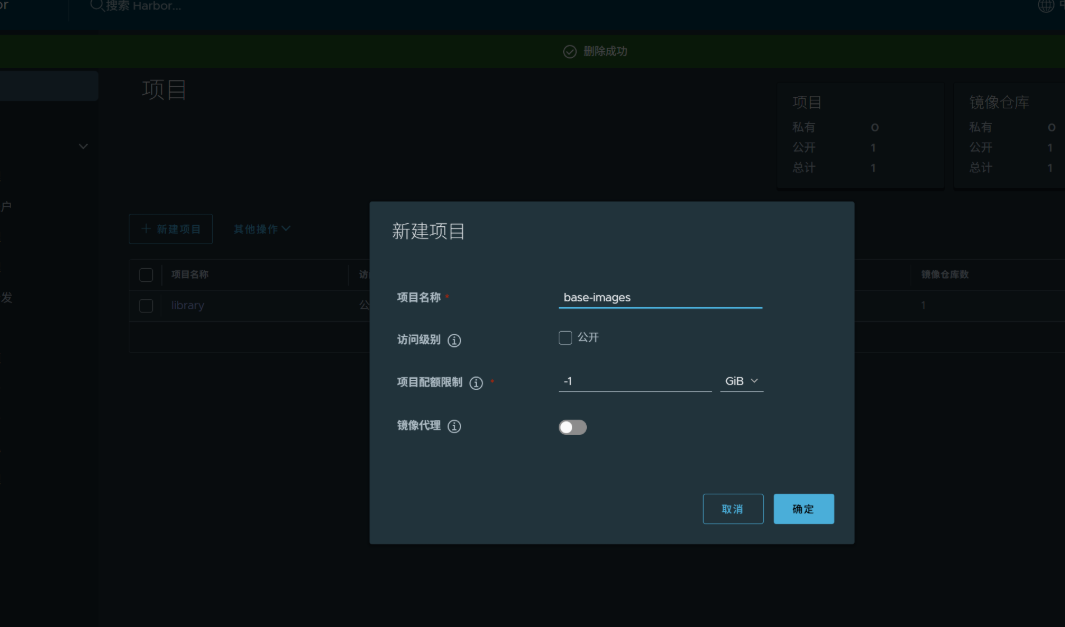

2. 新建仓库

在 Harbor 的 Web 界面中操作：

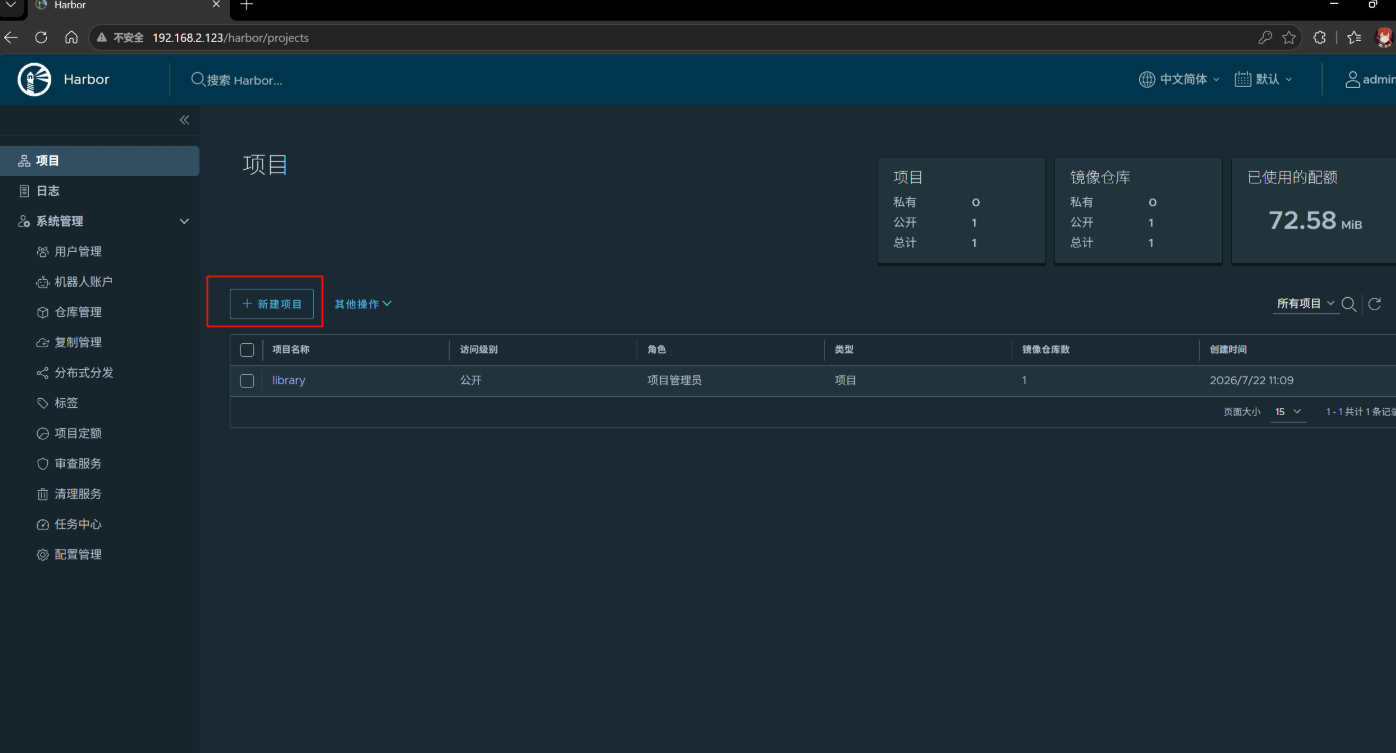

点击"新建项目"。
创建名为 base-images 的项目，用于存放基础镜像（如 CentOS, Ubuntu）。
再次点击"新建项目"。
创建名为 app-images 的项目，用于存放应用镜像。

创建完成

测试

在执行推送前，必须使用管理员账号登录到本地 Docker 客户端。

bash 复制代码

docker login http://192.168.2.123
# 用户名: admin
# 密码: lengmoxi (根据你之前的配置)

注意：如果提示 Error response from daemon，请确保 /etc/docker/daemon.json 中已正确添加了 "insecure-registries": ["http://192.168.2.123"] 并重启了 Docker (systemctl restart docker)。

准备测试镜像

我们需要拉取一个基础镜像，并将其标签修改为符合 Harbor 项目规范的格式。Harbor 的镜像命名规则通常为：IP地址/项目名称/镜像名:版本。

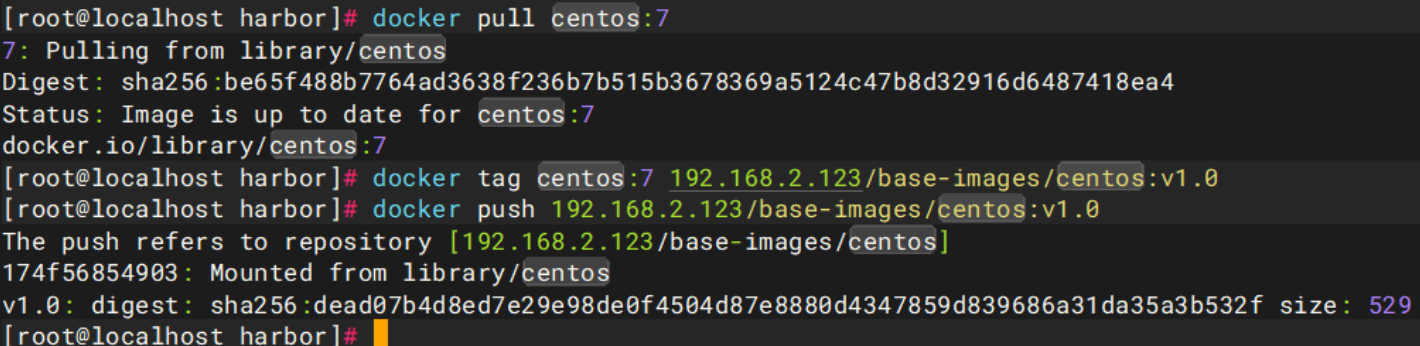

测试基础镜像 (base-images)

我们将 centos:7 推送到刚才创建的 base-images 项目中。

bash 复制代码

# 1. 打标签 (Tagging)
# 格式: <Harbor IP>/<项目名>/<镜像名>:<版本号>
docker tag centos:7 192.168.2.123/base-images/centos:v1.0

# 2. 推送镜像
docker push 192.168.2.123/base-images/centos:v1.0

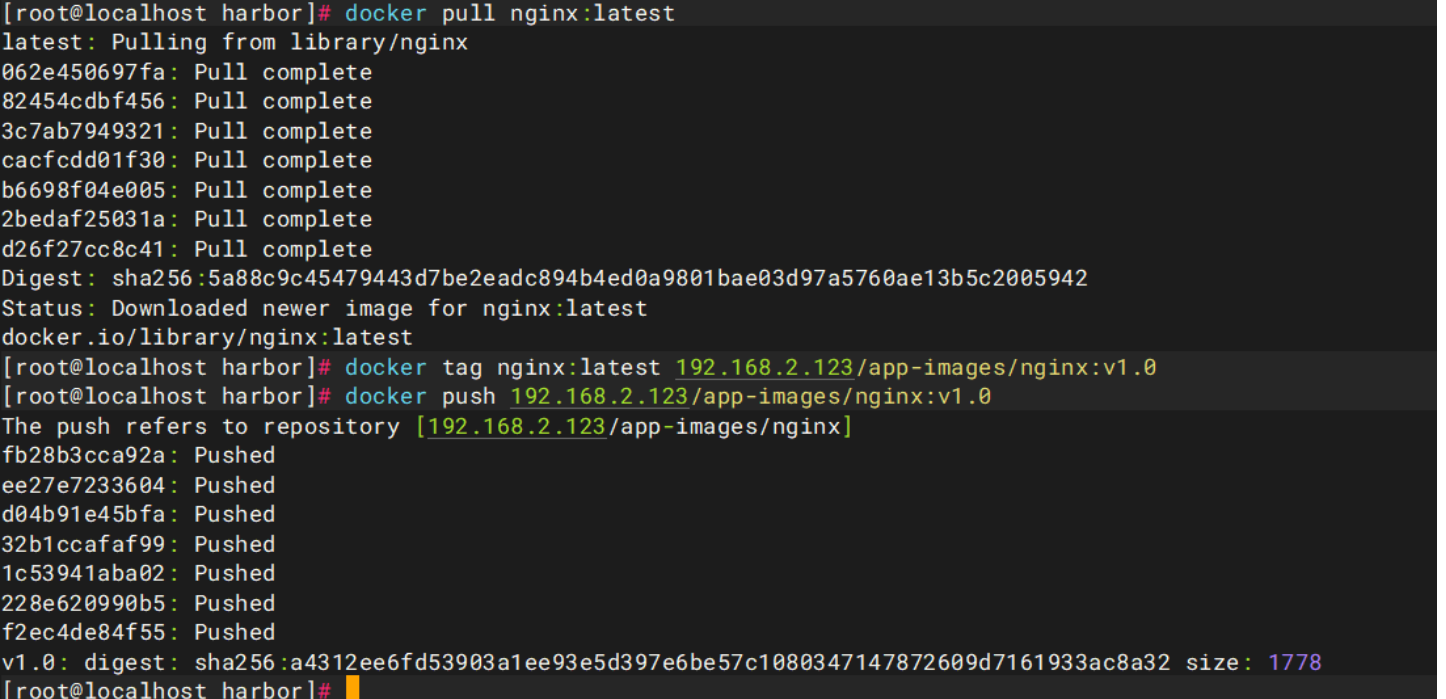

测试应用镜像 (app-images)

为了区分测试，找一个简单的应用镜像（如 Nginx）推送到 app-images 项目。

bash 复制代码

# 1. 拉取 Nginx 镜像
docker pull nginx:latest

# 2. 打标签
docker tag nginx:latest 192.168.2.123/app-images/nginx:v1.0

# 3. 推送镜像
docker push 192.168.2.123/app-images/nginx:v1.0

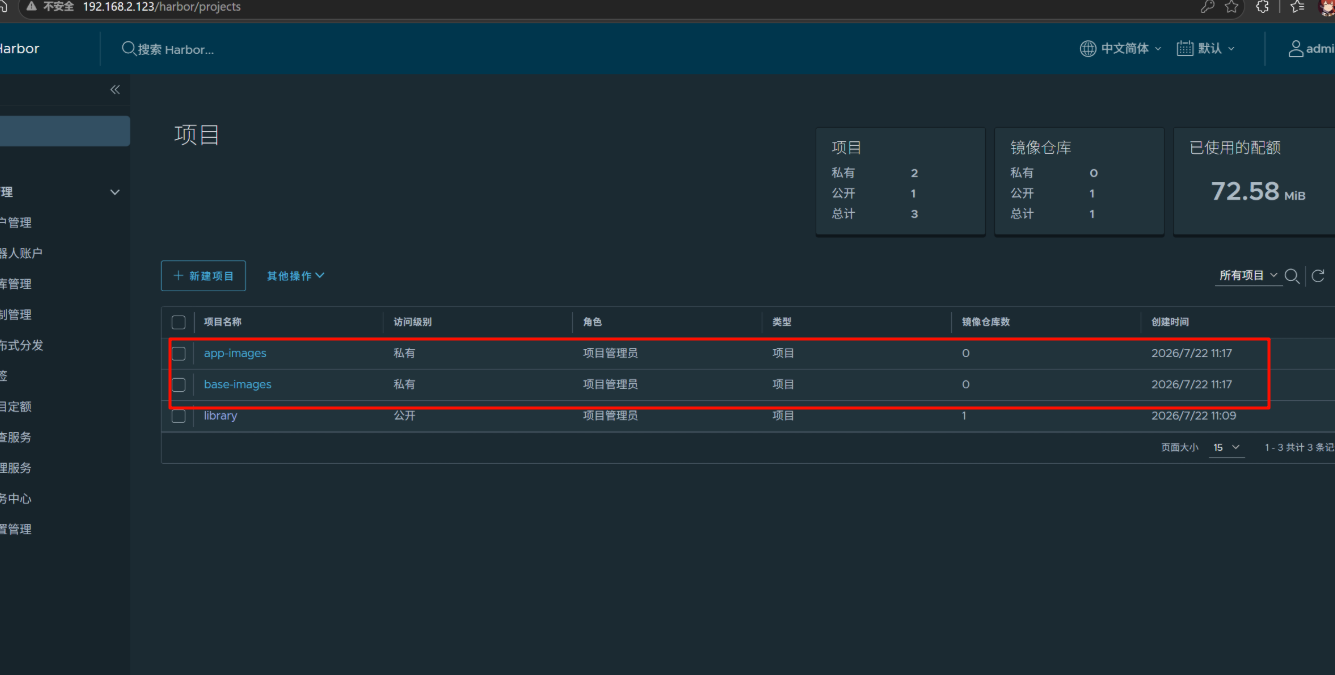

验证结果

命令行反馈 ：如果看到类似 v1.0: digest: sha256:xxx size: xxx 的输出，说明推送成功。

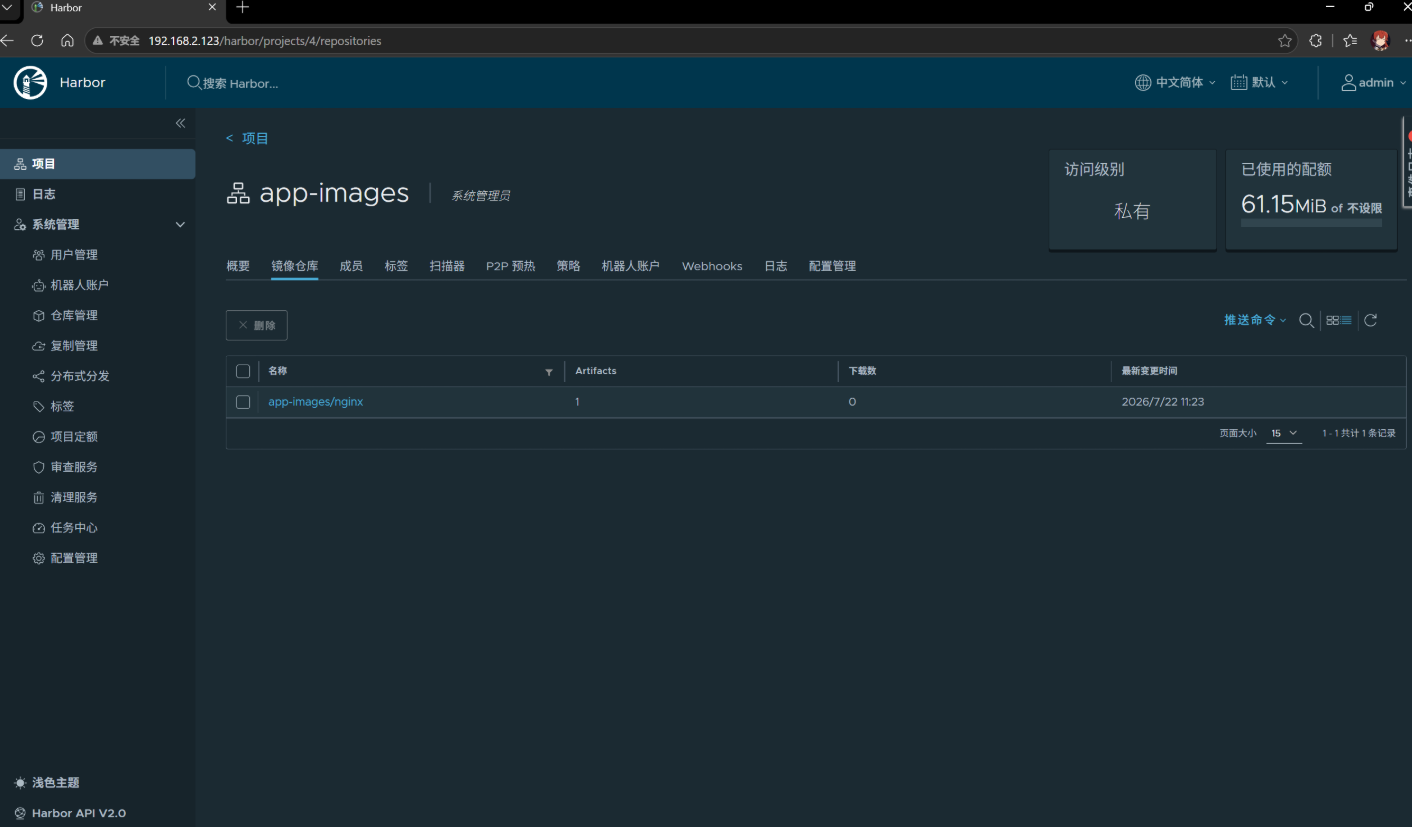

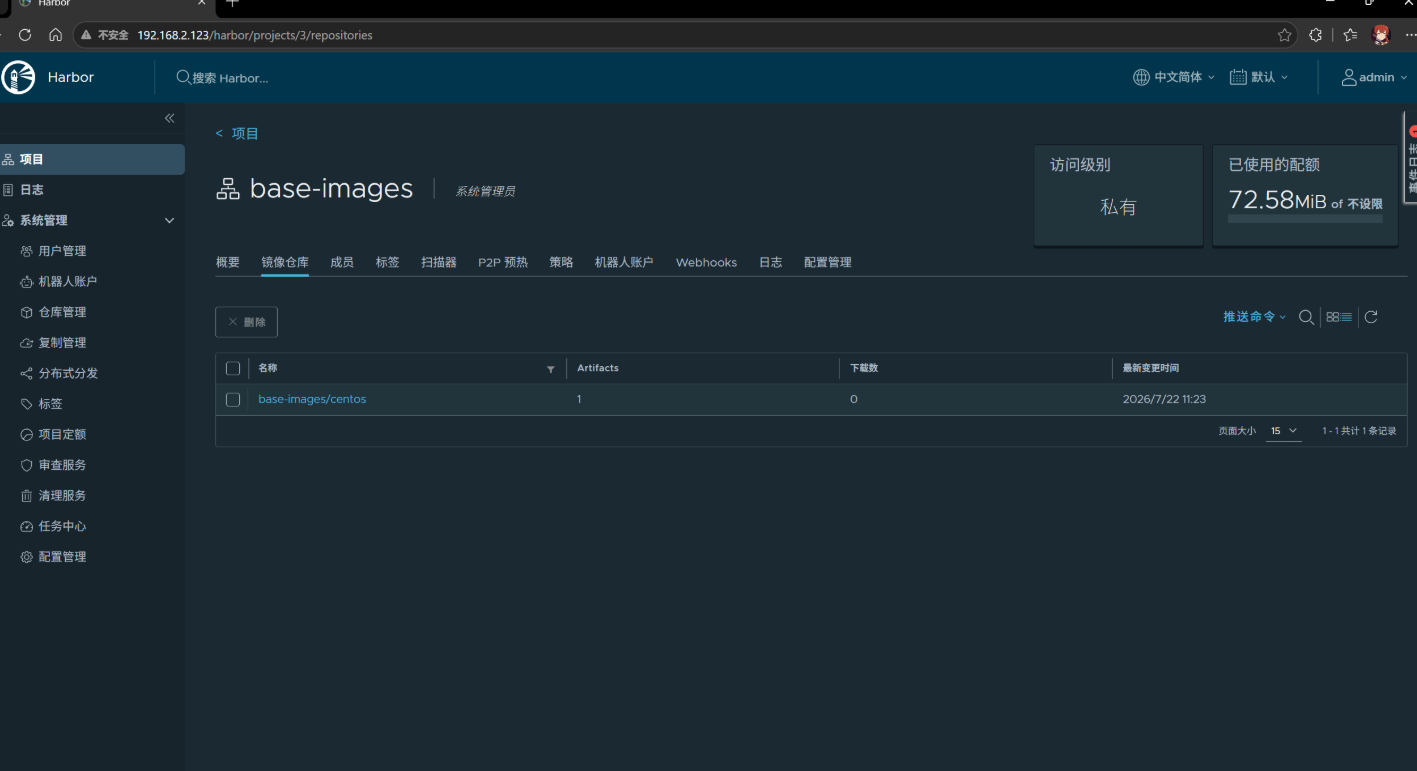

Web 界面验证 ：刷新浏览器中的 Harbor 页面，点击左侧的 base-images 和 app-images 项目，你应该能看到刚才上传的镜像列表。

3. 设置 SSL 证书，使用 HTTPS 连接

前提准备： 需要准备好 SSL 证书文件（.crt）和私钥文件（.key）。假设它们位于 /data/cert/ 目录下，文件名为 server.crt 和 server.key。

要准备 SSL 证书文件（.crt）和私钥文件（.key），你需要使用 OpenSSL 工具生成自签名证书。以下是完整的操作步骤，适用于你的 Harbor 服务器 IP 192.168.2.123：

第一步：创建证书存放目录

bash 复制代码

mkdir -pv /data/cert
cd /data/cert

第二步：生成 CA 私钥

bash 复制代码

openssl genrsa -out ca.key 4096

第三步：生成 CA 证书

bash 复制代码

openssl req -x509 -new -nodes -sha512 -days 3650 \
-subj "/C=CN/ST=Shanxi/L=Datong/O=MyCompany/OU=IT/CN=192.168.2.123" \
-key ca.key \
-out ca.crt

第四步：生成服务器私钥

bash 复制代码

openssl genrsa -out server.key 4096

第五步：生成服务器证书签名请求（CSR）

bash 复制代码

openssl req -sha512 -new \
-subj "/C=CN/ST=Shanxi/L=Datong/O=MyCompany/OU=IT/CN=192.168.2.123" \
-key server.key \
-out server.csr

第六步：生成服务器证书（.crt）

bash 复制代码

openssl x509 -req -sha512 -days 3650 \
-extfile <(printf "subjectAltName=DNS:192.168.2.123,IP:192.168.2.123") \
-CA ca.crt -CAkey ca.key -CAcreateserial \
-in server.csr \
-out server.crt

第七步：验证生成的文件

bash 复制代码

ls -l /data/cert/
# 应该看到以下文件：
# ca.crt  ca.key  server.crt  server.key  server.csr

第八步：验证生成的文件

修改 harbor.yml 配置文件

bash 复制代码

 # 编辑文件harbor.yml
 vim harbor.yml

 # 1. 启用 HTTPS 模块
 # 需要把 harbor.yml 里关于 HTTPS 的注释符号 # 去掉。
 # 第14行启用 https:
 # 第15行启用 port: 443
 # 第17行启用 certificate 路径
 # 第18行启用 private_key 路径
 整体如下：
 13 https:
 14   # https port for harbor, default is 443
 15   port: 443
 16   # The path of cert and key files for nginx
 17   certificate: /data/cert/server.crt
 18   private_key: /data/cert/server.key
 19   # enable strong ssl ciphers (default: false)
 20   # strong_ssl_ciphers: false


 # 2.修改证书路径
 # 修改 certificate 路径 修改为自己的
 /data/cert/server.crt
 # 修改 private_key 路径 修改为自己的
 /data/cert/server.key


 # 3.添加 ssl_cert 配置
 # 在第19行，就是 private_key 行之后，插入 ssl_cert 配置
 ssl_cert: /data/cert/server.crt
 整体配置如下:
 13 https:
 14   # https port for harbor, default is 443
 15   port: 443
 16   # The path of cert and key files for nginx
 17   certificate: /data/cert/server.crt
 18   private_key: /data/cert/server.key
 19   ssl_cert: /data/cert/server.crt
 20   # enable strong ssl ciphers (default: false)
 21   # strong_ssl_ciphers: false

 # 4.注释80端口
 # 注释第8行和第10行
 整体配置如下:
  8 # http:
  9   # port for http, default is 80. If https enabled, this port will redirect to https port
 10   # port: 80

 # 5. 验证并启动

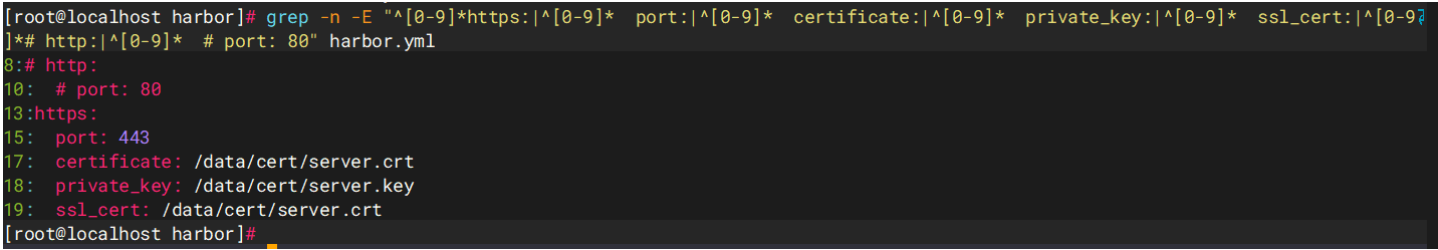

grep -n -E "^[0-9]*https:|^[0-9]*  port:|^[0-9]*  certificate:|^[0-9]*  private_key:|^[0-9]*  ssl_cert:|^[0-9]*# http:|^[0-9]*  # port: 80" harbor.yml

注意：第 19 行 ssl_cert 必须存在，并且它前面的空格数要和 certificate、private_key 保持一致。

重新部署 Harbor

bash 复制代码

# 停止并移除现有容器
docker-compose down -v

# 重新准备配置文件
./prepare

# 重新启动服务
docker-compose up -d

配置 Docker 客户端信任证书 为了让 Docker 客户端信任你的自签名或私有 CA 签发的证书，需要将 .crt 文件复制到 Docker 的证书目录。

bash 复制代码

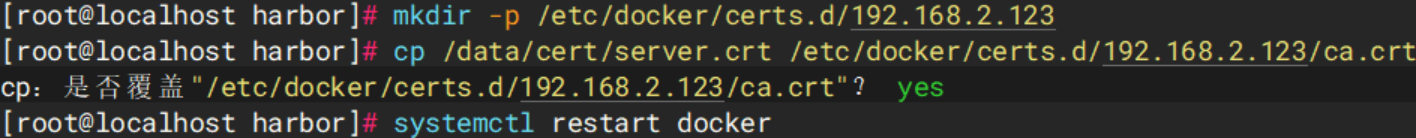

# 创建证书目录
mkdir -p /etc/docker/certs.d/192.168.2.123

# 复制证书文件 (假设证书在 /data/cert/server.crt)
cp -av /data/cert/server.crt /etc/docker/certs.d/192.168.2.123/ca.crt

# 重启 Docker 服务
systemctl restart docker

4. 测试

完成 HTTPS 配置后，使用新的地址进行测试。

bash 复制代码

# 重启docker-compose
docker-compose start

# 1. 登出
docker logout http://192.168.2.123

# 2. 使用 HTTPS 地址登录
docker login https://192.168.2.123

# 3. 为新项目打标签并推送
docker tag centos:7 192.168.2.123/base-images/centos:v1.0
docker push 192.168.2.123/base-images/centos:v1.0

总结

本次操作完成了 Harbor 私有镜像仓库的从零到一部署与进阶配置。

原理掌握：深入理解了 Harbor 基于微服务的四层架构（接入、业务、存储、安全）及其核心组件（Nginx, Core, Registry, PostgreSQL 等）的协同工作原理。
部署实践 ：成功安装了 Docker Compose 和 Harbor，并通过 sed 命令高效地完成了 harbor.yml 的自动化配置，包括主机名、密码、数据卷等。
功能验证 ：通过推送 centos:7 镜像，验证了 Harbor 的基本推拉功能正常。
完成：

确认了漏洞扫描功能已集成。
创建了 base-images 和 app-images 两个项目以实现镜像分类管理。
完成了从 HTTP 到 HTTPS 的升级，通过配置 SSL 证书增强了通信安全性，并让 Docker 客户端信任了该证书。
规划了用于梳理架构的思维导图。
