什么是电压基准源电路？有啥用？
电压基准源（Voltage Reference）是一种能够提供稳定、精确和可靠的电压输出的电路，常将其用作参考来校准和比较其他电压信号。
广泛应用于模数转换器（ADC）、数模转换器（DAC）、比较器、运算放大器、电源管理等电路中。
为了提高单片机ADC和DAC转换精度，可以使用电压基准芯片来提供精确的参考电压（VREF），使用电阻分压得到的参考电压。
注意！该数据的精度受限于电阻的精度和温度系数，而且会随负载电流的大小变化而变化，负载电流大时，电压降低，负载电流小时电压升高。
好处是：这种分压方式成本低
坏处是：其电压不稳定，难以达到高精度的要求。
举个例子
这里，我们以典型的TL431型号电压基准芯片为例，分析设计一个电压基准源电路。
-
A(Anode)：阳极，接低电平，使用时需接地
-
K(Cathode)：阴极，接高电平，使用时需接电源正极
-
R(Reference)：参考基准端，是输出电压的设定端，参考基准端电压＞2.5V，阴阳极导通；参考基准端电压＜2.5V，阴阳极截止
-
可调输出电压：2.5V～36V
-
灌电流能力：1mA～100mA
-
工作温度范围：−40°C～125°C
TL431是由内部结构是由运算放大器、保护二极管、NPN型三极管以及2.5V的精密基准电压源Vref所组成。
参考端(R)接运放的同相输入端，2.5V(Vref)基准电压源接运放的反相输入端，运放相当于一个误差放大器，会把同相输入端与反相输入端的电压差放大很多倍，参考端(R)电压与精密基准电压源的2.5V(Vref)电压相比较，当参考端(R)电压大于2.5V(Vref)时，运放输出端电压为高电平，三极管导通，运放的输出端电压会随参考端(R)的电压增大而增大，形成负反馈，三极管起到调节负载电流的作用，保护二极管可防止K-A间电源极性接反而击穿三极管。
用TL431搭建并联稳压器，配置输出2.5V～36V电压基准源，小于2.5V电压是不能输出的。

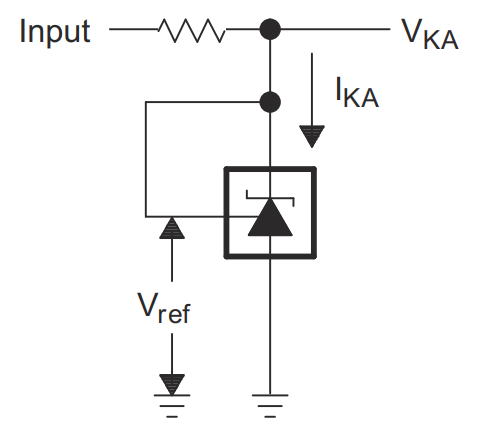

TL431的VREF=2.5V，当REF引脚与CATHODE直接相连接时，输出端电压：VO=VREF=2.5V。

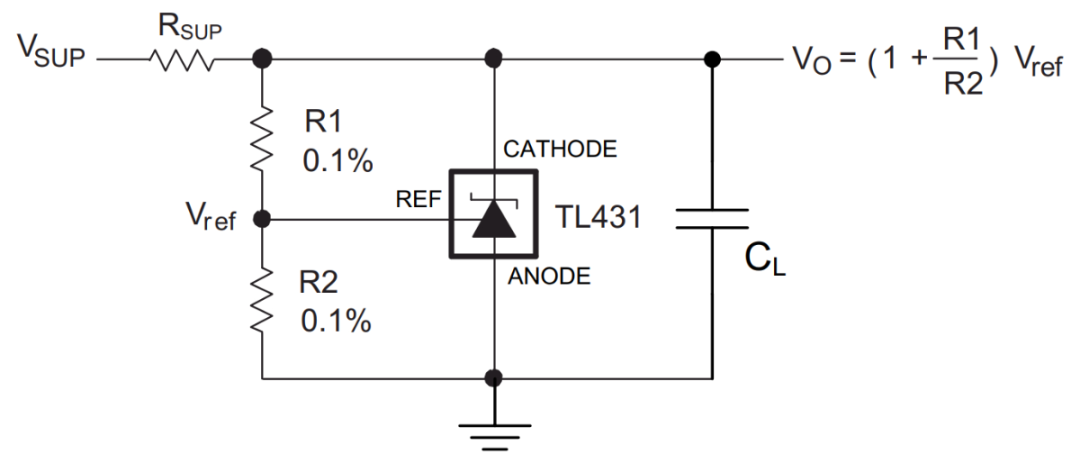

可以灵活的调整R1和R2的电阻比例，得到所需要的电压输出值VO=（1+R1/R2）VREF。
当需要更精确地确定阴极输出电压时，还需要考虑上阴极电流，此时，VO=（1+R1/R2）VREF-IREF*R1。
这里，需要注意，电阻精度需要选用高精度的，如0.1%，防止最后所输出与理论偏差太大。输出的电流带负载能力通过RSUP电阻来决定，负载的需求电流越大，电阻RSUP阻值就会越小，发热就会越严重，带负载能力比较差，通常只用来做基准参考源，超过100mA的带负载需求不建议使用此电路来带载。

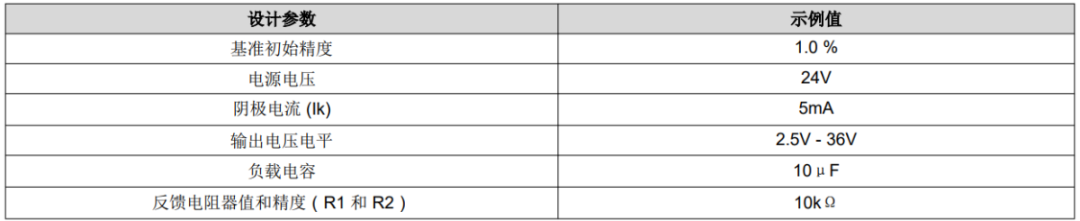

在将 TL431 用作并联稳压器时，需要确定以下参数：
-
输入电压范围
-
温度范围
-
总精度
-
阴极电流
-
基准初始精度
-
输出电容
