LCD 是一种高速设备，我们需要在配置时拉高压摆率，这样它的上升沿或下降沿的高度就越高，数据就不容易失真。
那么接下来我们配置
1.复用引脚

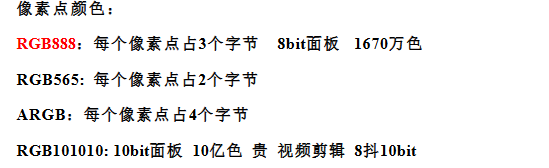

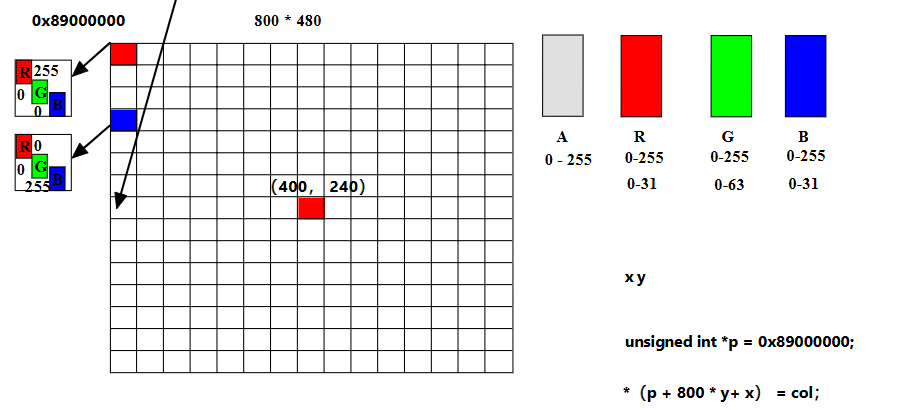

LCD 原理图，我们使用到的显示原理是 RGB888，也就是红绿蓝三原色，每个颜色都占用八个 bit。但是我们在原理图中使用的时候将其看为四字节，也就是 0x00ff0000 表示红色（这样方便我们进行读取）。

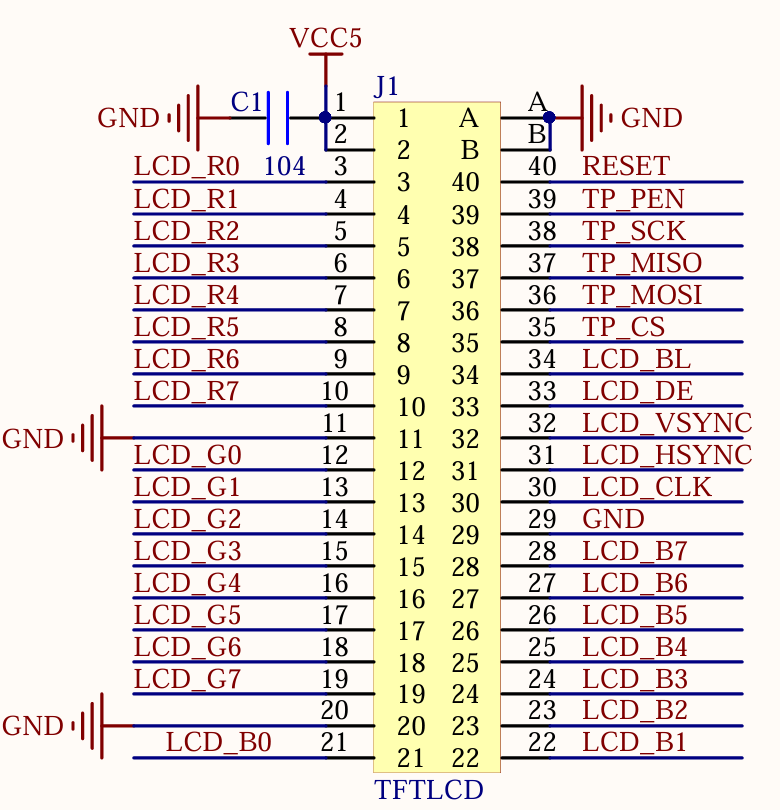

从原理图中可以看到，LCD 的数据引脚一共分为三组：红色数据引脚（R0-R7）、绿色数据引脚（G0-G7）和蓝色数据引脚（B0-B7），每组各 8 个引脚，合计 24 个数据引脚。这 24 个引脚需要分别连接到主控芯片对应的 GPIO 复用功能上。
在配置引脚复用之前，我们需要先查阅主控芯片的数据手册，找到这些 GPIO 对应的复用功能编号。以本工程使用的芯片为例，LCD 数据引脚对应的复用功能为 AF9，我们需要在初始化代码中为每一个引脚设置正确的复用模式。
具体操作步骤如下：
- 打开 GPIO 初始化配置文件，找到 LCD 数据引脚对应的宏定义。
- 为每个引脚调用引脚复用配置函数，将复用功能设置为 AF9。
- 配置引脚为推挽输出模式，并设置合适的输出速度。
- 编译并下载程序，验证引脚电平是否正常输出。
把那 24 个引脚都需要配置。
2. 配置电器属性
配置完引脚复用之后，接下来需要设置 LCD 接口的电气属性。电气属性决定了信号在传输过程中的电压等级、驱动能力和边沿速率，直接影响数据传输的稳定性。
上图是电气属性配置界面。我们需要重点关注以下几个参数：
- 输出速度（Speed）：LCD 是高速设备，需要将输出速度设置为最高档，以保证信号的上升沿和下降沿足够陡峭，减少数据失真。
- 上下拉电阻（Pull-up/Pull-down）：根据 LCD 数据手册的要求，通常设置为无上下拉，避免影响信号电平。
- 驱动能力（Drive Strength）：选择与 PCB 走线长度和负载电容匹配的驱动档位，保证信号完整性。
上图展示了具体的电气参数配置项。在配置时，我们需要根据 LCD 数据手册中的推荐值进行设置。如果手册中没有明确给出，可以参考同类型高速接口的通用配置：输出速度选择最高档，上下拉选择无，驱动能力选择中等偏高档位。
配置完成后，需要重新编译工程并下载到开发板，使用示波器观察数据引脚上的信号波形，确认上升沿和下降沿是否陡峭、信号电平是否符合预期。如果波形出现明显的圆角或振铃，需要适当调整驱动能力档位。
3. 接下来配置我们的时钟
电气属性配置完成后，还需要为 LCD 控制器配置时钟。LCD 控制器需要稳定的高频时钟信号来驱动像素数据的传输，因此我们需要通过 PLL 对系统时钟进行倍频。
1.信号时钟
每一帧之间需要时间等待
每一行之间也需要时间等待
每一幅画面之间也需要时间等待
这就有了三个始终 pclk hsync vsync 三个时钟将进行控制

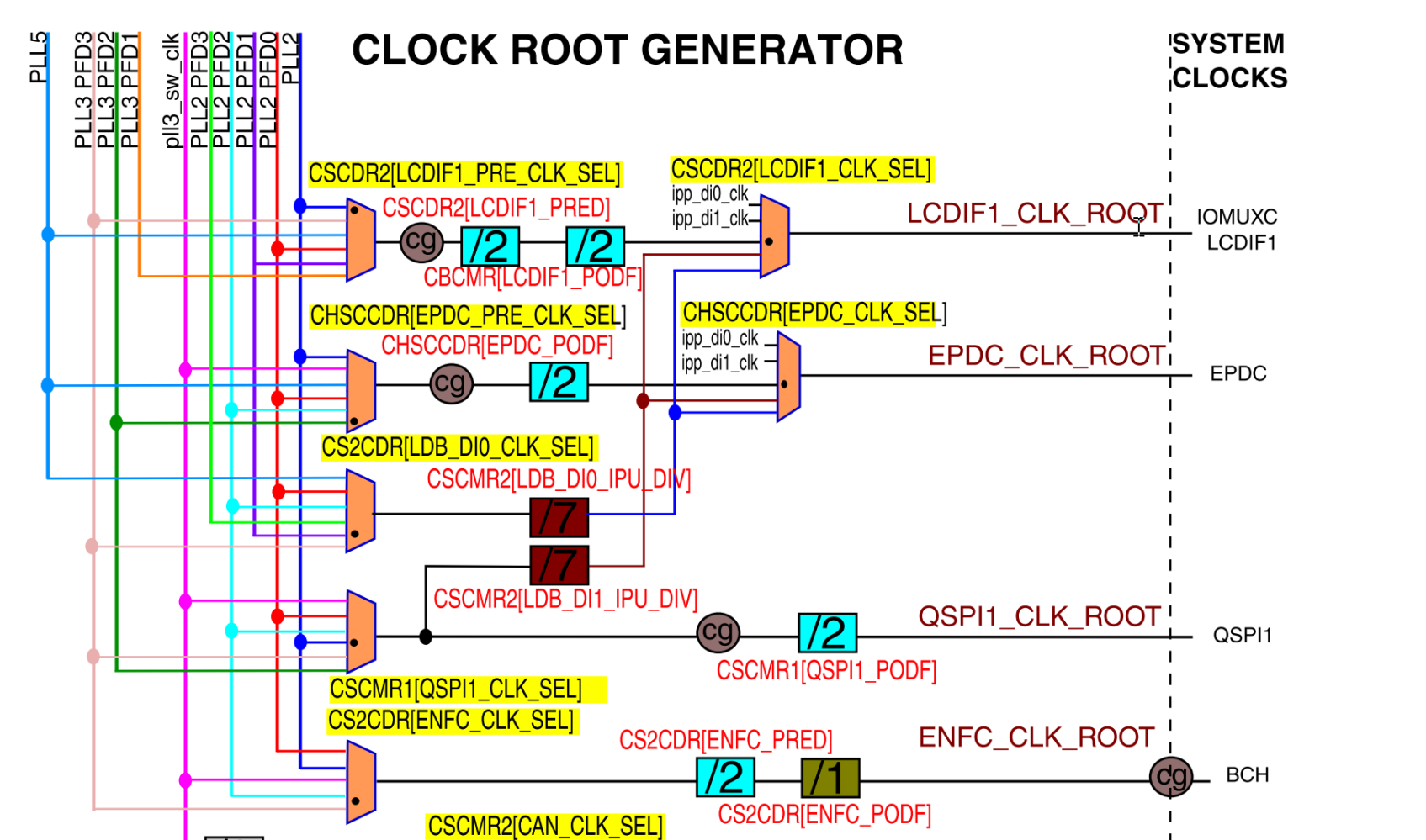

上图是时钟树配置界面。我们需要在时钟树中找到 LCD 控制器的时钟源，并设置合适的倍频系数和分频系数，使最终输出的时钟频率满足 LCD 控制器的要求。
具体配置步骤如下：
- 在时钟树中找到 LCD 控制器对应的时钟源，通常为 PLL 的输出。
- 根据 LCD 控制器的最高工作频率，计算合适的倍频系数和分频系数。
- 将计算得到的系数填入时钟配置寄存器。
- 使能 LCD 控制器时钟，并等待时钟稳定。
上图展示了 PLL 配置的详细参数。PLL（锁相环，Phase-Locked Loop）：一种用于生成稳定高频时钟信号的电路。它通过反馈环路将输出时钟与参考时钟进行相位比较，自动调整压控振荡器的频率，使输出时钟与参考时钟保持同步。在高速设备中，PLL 常用于倍频，将较低频率的参考时钟倍频到设备所需的高频时钟，同时保证时钟的稳定性和低抖动，从而确保数据在高速传输时不易失真。

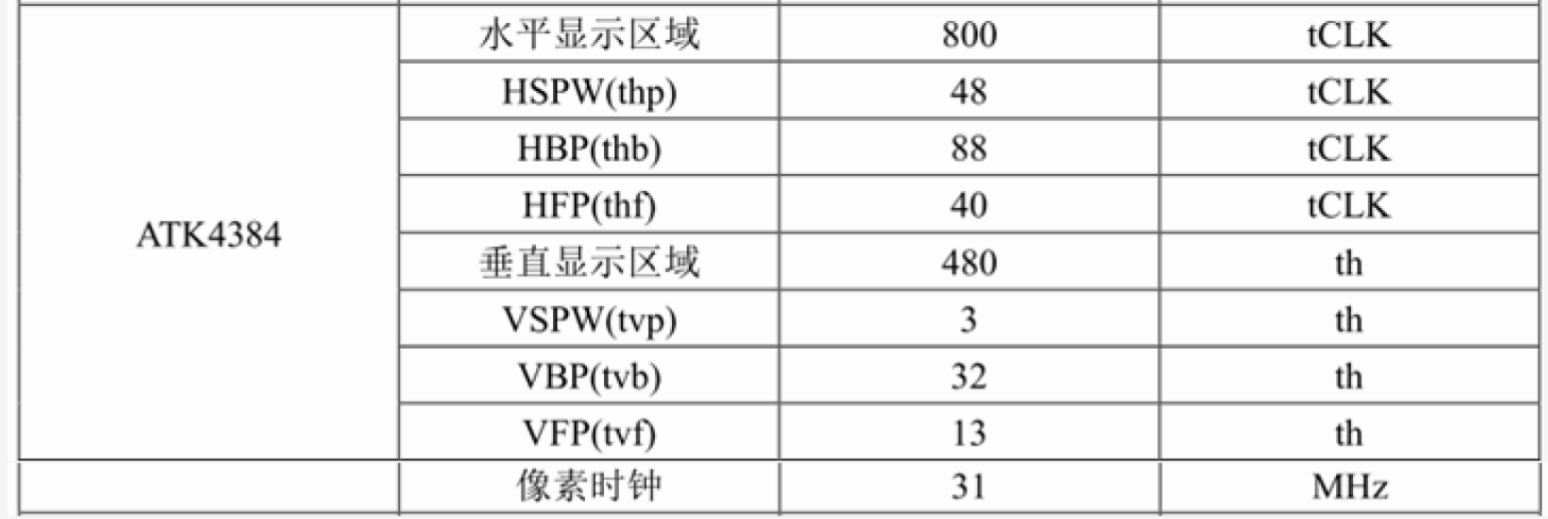

配置时钟时需要注意，LCD 控制器的时钟频率不能超过其数据手册中规定的最大值，否则可能导致显示异常或数据丢失。同时，时钟频率也不宜过低，否则在高分辨率下可能无法满足像素刷新率的要求。
4.LCD控制器配置
总结

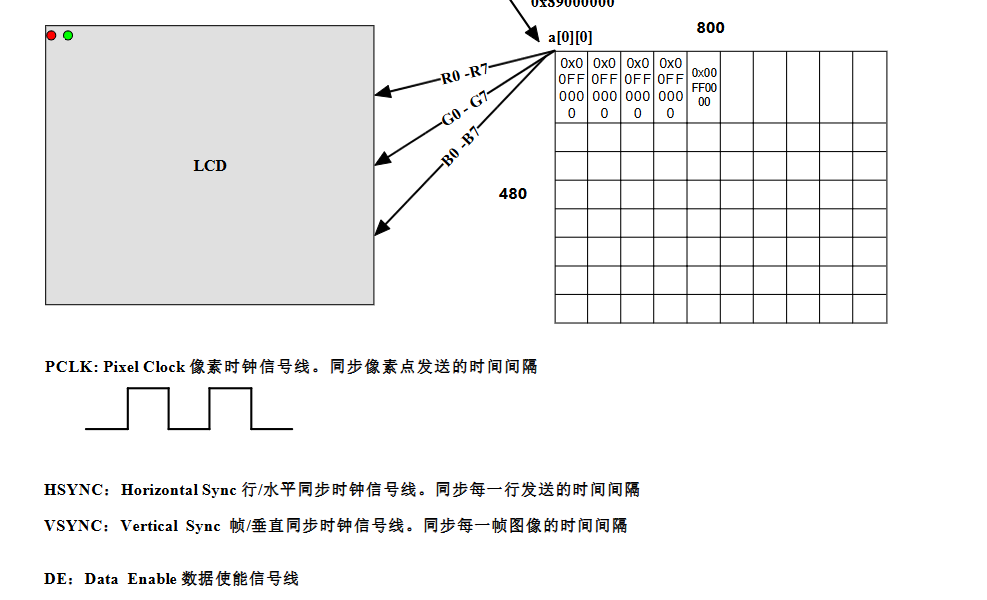

- LCD 有哪几根线？
LCD 接口通常包含以下几类信号线：
- 数据线：RGB888 模式下为 24 根，分别是红色数据线 R0-R7、绿色数据线 G0-G7、蓝色数据线 B0-B7。
- 时钟线：像素时钟 PCLK，用于同步每个像素数据的传输。
- 同步信号线：行同步 HSYNC、场同步 VSYNC，用于标识每一行和每一帧的起始位置。
- 数据使能线：DE（Data Enable），用于标识有效数据区间。
- 电源与背光线：包括电源 VCC、地线 GND 以及背光控制线等。
- PCLK、HSYNC、VSYNC、DE 信号线作用？
- PCLK（像素时钟）：为每个像素数据的传输提供时钟节拍，数据线在 PCLK 的上升沿或下降沿被采样，PCLK 频率决定了像素数据的传输速率。

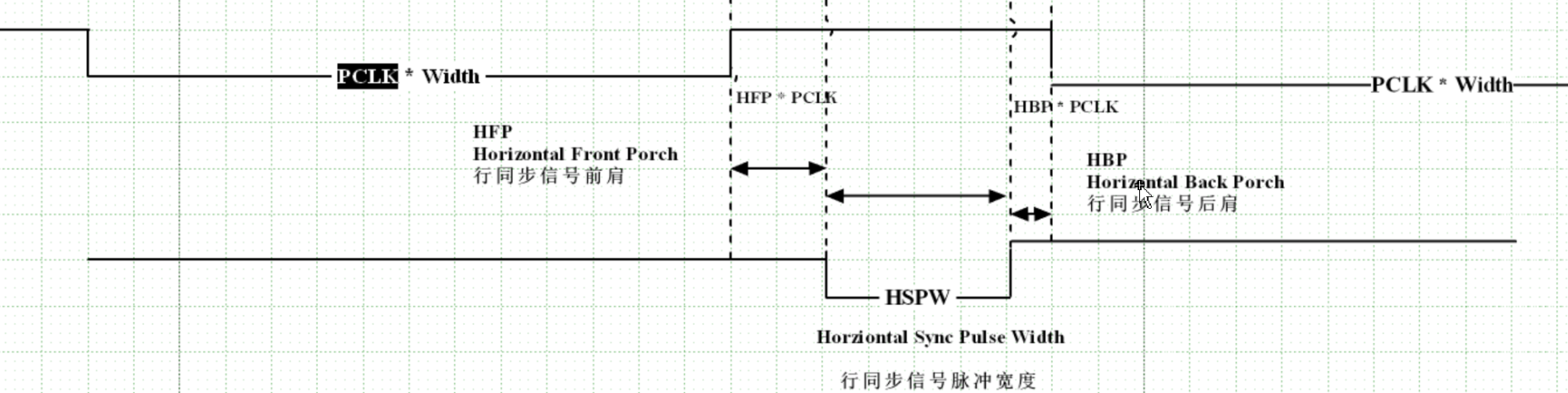

- HSYNC（行同步信号）：标识一行的开始，每发出一个 HSYNC 脉冲，表示新的一行像素开始传输，用于控制行扫描的节奏。
- VSYNC（场同步信号）：标识一帧的开始，每发出一个 VSYNC 脉冲，表示新的一帧图像开始传输，用于控制帧扫描的节奏。
- DE（数据使能信号）：高电平期间表示数据线上的数据为有效像素数据，低电平期间为消隐区，用于区分有效显示区域和消隐区域。
