1. 背景
本文旨在记录ov8858在rk3588s的bring up，主要是设备树部分，重要的是理解从Sensor到RK3588发生了什么
推荐的blog：RK3588：MIPI底层驱动学习------入门第一篇（万字开篇！真正零基础！）_rk3588 mipi-CSDN博客
需要明确以下几点
- 处理的对象是什么？
- 它使用什么方式与外界沟通？
- 以及我们如何控制它？
需要了解一下几点：
1.ov8858基本参数
2.mipi协议
3.图像如何从sensor到rk3588的链路(重要）
整个过程了解之后，就可以上手改设备树了；
2. 入门
2.1 ov8858
这是一个800万像素CMOS图像传感器，下面是一些比较重要的参数
| 参数类别 | 具体规格 | 备注与说明 |
|---|---|---|
| 最大帧率 | 30fps@(3264x2448) ；60fps@1080P (1920x1080)；90fps@720P (1408x792) | 支持高速视频录制，1080P@60fps和720P@90fps是其优势，且为EIS（电子防抖）留出了额外像素。 |
| 输出接口 | MIPI CSI-2 (支持4通道) | 移动设备主流的高速串行接口，传输RAW数据。 |
| 输出数据格式 | 10-bit RAW RGB | 输出原始的拜耳数据，交由后端ISP进行图像处理。 |
2.2 通信协议
⭐️MIPI协议负责传输图像数据，IIC协议负责控制配置摄像头；图像信息通过编码成 MIPI信号 ,经过MIPI接口之后进入RK3588芯片
⭐️摄像头数据通过 MIPI 这根"水管" 传输。这根水管的物理规格 由 D-PHY 定义，水在里面流动的规则 由 CSI-2 定义。两者合作，才能把图像数据正确地从摄像头送到RK3588。
当OV8858以每秒30帧的速度生成800万像素的图像时，会产生巨大的数据量。如何将这些数据快速、稳定地从摄像头传输到RK3588这样的主处理器，是一个关键问题。MIPI协议就是为解决这个问题而生的。
定义：MIPI（移动行业处理器接口） 联盟是一个为移动设备（如智能手机）制定内部接口标准的组织。
目的：它旨在用更少的引脚（物理线路）、更低的功耗和更好的抗电磁干扰能力，来实现设备内部（如摄像头到处理器、处理器到显示屏）的高速数据传输。
MIPI联盟制定了多种接口规范，其中与摄像头和显示器最相关的是：
CSI (Camera Serial Interface) ：相机串行接口，专门用于将图像数据从摄像头传输到处理器。
DSI (Display Serial Interface)：显示器串行接口，专门用于将图像数据从处理器传输到显示屏。
OV8858摄像头作为图像输入设备，自然使用的是 MIPI CSI-2 协议。这里的"-2"代表其版本号。
2.2.1 控制通道：为什么MIPI系统中需要I2C？
我们已经知道，MIPI CSI-2是一条专为图像数据设计的高速、单向"数据通道"（数据从摄像头流向处理器）。但这引出了一个新的问题：处理器如何去配置和控制摄像头？
例如，处理器需要向摄像头发送指令，来完成以下操作：设置输出图像的分辨率；调整帧率，修改质量参数等工作；
MIPI CSI-2的高速数据线本身不承载这些控制指令。因此，系统需要一条独立的、双向的"控制通道"。
I2C协议 就是这个场景下的最佳选择：
双向通信：处理器可以通过I2C向摄像头写入配置数据，也可以从摄像头读取状态信息。
低速稳定：配置命令的发送频率不高，不需要很高的速度，I2C完全可以满足。
线路简单：I2C总线最少只需要两根线（SDA-数据线，SCL-时钟线），非常节省硬件资源。
🌿结论：在一个典型的摄像头系统中，MIPI CSI-2和I2C协同工作。MIPI CSI-2负责将庞大的图像数据从摄像头高速传输给处理器，而I2C则负责让处理器低速地发送控制命令给摄像头，两者各司其职，缺一不可。
逻辑线路：
摄像头需要控制接口
↓
选择I2C标准
↓
RK3588有多个I2C控制器
↓
板子设计选择了I2C7
↓
设备树配置&i2c72.2.2 MIPI CSI-2硬件连接
MIPI 数据传输如何保证数据的准确性，每个数据线独立工作，对原始数据进行编码，时钟信息"隐藏"在数据流中，每根数据线独立工作，不需要严格的外部同步
一对时钟差分线，几对数据差分线
| 特性维度 | 传统并行接口 | MIPI CSI-2 (串行接口) |
|---|---|---|
| 信号数量 | 1根专用时钟线 + N根数据线 (多) | 1对时钟差分线 + 最多4对数据差分线 (少) |
| 同步方式 | 依靠外部统一时钟，所有数据线严格同步 | 每根数据线独立恢复时钟，不依赖外部同步 |
| 高速适应性 | 差，线长差导致同步失效 | 优，差分信号+独立时钟恢复，抗干扰强 |
| 数据编码 | 通常不编码或简单编码 | 8B/10B 编码，保证信号跳变和直流平衡 |
-
问题 ：在每秒几亿次的跳变速度下，即使0.1毫米的线长差异，都会导致信号到达接收端的时间不同步。如果所有数据线都共用一个外部时钟，高速下会完全乱套。
MIPI的方案 ：每根数据线都独立工作 。接收端（RK3588）的硬件电路会从数据流本身的跳变中 ，利用锁相环（PLL） 技术，动态地提取出时钟信息，从而生成一个与该数据线完美同步的本地时钟。这就像每个乐手都自带了节拍器，并能根据音乐流实时调整，不再依赖指挥棒。
-
8B/10B编码的核心作用
如何确保数据流本身能够提供足够多的时钟跳变信号？
时钟恢复电路（PLL）需要信号有频繁的跳变 （0→1或1→0）才能"锁定"频率。但图像数据（如大片纯白或纯黑）会出现连续的"1"或"0"，长串的无跳变信号会导致PLL失锁，无法恢复时钟。
2.2.3 RK3588 如何识别与处理 MIPI 信号
硬件基础：专用接收控制器
RK3588芯片内部集成了专门的硬件电路模块 ，称为 MIPI CSI-2 接收控制器 （或称 PHY 和 控制器 ）。这个控制器是专门为理解和处理MIPI CSI-2协议而设计的，它包含了：
- D-PHY物理层接口 ：负责与差分线进行物理层面的连接，处理模拟信号，并完成串行到并行（SerDes） 的转换，以及8B/10B解码。
- 协议逻辑层 ：负责解析MIPI CSI-2协议的各种包（Packet） ，如短包（Short Packet，包含帧号、帧开始/结束标志）和长包（Long Packet，包含实际的图像数据）。它还负责虚拟通道（Virtual Channel）识别 、数据类型（Data Type）判断等高级协议功能。
【拓】为什么需要"串行→并行→串行"的转换
既然并行传输快，为什么MIPI不直接用并行线传输，还要这么麻烦地转换呢？
| 特性 | 并行传输 (Parallel) | 串行传输 (Serial) | 现代高速接口（如MIPI）的策略 |
|---|---|---|---|
| 线路数量 | 多 (如8根数据线) | 少 (如1对差分线) | 外部传输用串行 (节省线材、简化连接器、抗干扰) |
| 时钟同步 | 要求极高 (所有线必须精确对齐) | 要求低 (按顺序接收即可) | 内部处理用并行 (减少复杂度，提高效率) |
| 速度上限 | 低 (线间干扰(crosstalk)和偏移(skew)严重) | 高 (单线理论速度快，干扰小) | 串行解串后，用高速并行总线在芯片内部传输 |
| 抗干扰能力 | 差 (多线间易互相干扰) | 强 (差分信号抗干扰能力强) | 差分串行线负责"最后的一公里" |
| 典型应用 | 早期低速接口 (如老式并行ATA) | 现代高速接口 (如USB, SATA, PCIe, MIPI) | 结合两者优势 |
也就是说并行传输虽然快，但是时钟同步要求高，抗干扰能力较差；而串行传输虽然没有那么高的时钟要求，但是速度比较快，干扰小；
这是并行传输在高速下无法逾越的物理障碍。
- 想象：8辆卡车同时从起点出发，希望同时到达终点。
- 现实 ：由于每条路（线路）的长度、材质、环境（温度）略有不同，每辆车的速度和到达时间不可能完全一致。
- 结果 ：到了终点，车不再是并排到达，而是有的早，有的晚 ，乱成一团。接收端根本无法确定哪个是"第一位"的数据。这就是偏移。速度越快，这个问题越严重。
- 解决方案：要么在每根线上加复杂的可调延迟电路（成本高），要么放弃并行，改用串行。
现代接口的智慧：外串内并
所以，像MIPI CSI-2、USB、PCIe这样的高速接口，采用了**"外串内并"**的混合策略：
- 外部（芯片之间） ：使用高速差分串行传输。只占1-2对线，抗干扰，速度快，解决了偏移问题。
- 内部（芯片内部） ：在接收芯片的PHY层（物理层），通过串并转换器(SerDes) 将高速串行流转换成低速并行数据 （例如8位、16位或32位宽），然后通过芯片内部高速并行总线传输给核心逻辑进行处理。
总结一下
- 摄像头内部：图像传感器产生的并行数据，首先通过串行器转换为高速串行差分信号，通过MIPI线缆发送。
- RK3588接收端：
csi2_dcphy0物理层模块的解串器（Deserializer）接收这个串行流。 - 关键转换：解串器内部的移位寄存器在恢复的时钟驱动下，逐位接收串行数据。每接收满8个（或更多，取决于总线宽度）比特，锁存器就"抓拍"一下，一次性输出8个（或更多）并行比特。
- 后续处理：这些并行数据通过RK3588芯片内部的并行总线，被高效地传输到图像信号处理器（ISP）或其他核心模块进行后续处理。
rk3588s的芯片有2个独立的MIPI D-PHY控制器
https://wiki.t-firefly.com/zh_CN/Core-3588J/usage_camera.html
RK3588/RK3588S平台支持两个DPHY硬件, 分别是 dphy0_hw/ dphy1_hw, 两个dphy硬件都可以工作在两个模式: full mode 和split mode, 其中 dphy0_hw 拆分为 csi2_dphy0/ csi2_dphy1/ csi2_dphy2 三个逻辑dphy(参见rk3588s.dtsi)。
Full Mode 用于单路 4-lane 高带宽摄像头。
Split Mode 用于双路 2-lane 中等带宽摄像头。
【拓】抽象到设备树
bash
&csi2_dcphy0 { // 引用第0号D-PHY控制器 解码信号，变成并行信号
port@0 { // 控制器的输入端口
mipi_in_cam1: endpoint@1 { // 输入端口的第1号通道
reg = <1>; // 对应硬件的通道1
remote-endpoint = <&ov8858_out>; // 物理连接到OV13855
data-lanes = <1 2>; // 使用物理lane1和lane2
};
};
};csi2_dcphy0↔ 芯片内存地址0xFED90000的硬件寄存器组endpoint@1↔ 该硬件的第1号接收通道data-lanes = <1 2>↔ 启用硬件的MIPI_RXD1和MIPI_RXD2引脚组mipi_in_cam1:- RK3588第0号MIPI D-PHY控制器
- 该控制器内部的第1号接收通道（cam1）
- 对应芯片封装上的特定MIPI物理引脚组
关于是如何具体作用的，可以参考：RK3588：MIPI底层驱动学习------入门第一篇（万字开篇！真正零基础！）_rk3588 mipi-CSDN博客
2.2.4 数据流向：从线到内存的旅程
上面说到了D-PHY用于解析MIPI的数据，下面说一下整个的过程：
整个链路是：
bash
OV8858 摄像头传感器
│
│ MIPI CSI-2 数据
↓
┌─────────────┐
│ MIPI D-PHY │ ← 物理层硬件（串行接收）
└─────────────┘
│
│ CSI-2 协议
↓
┌─────────────┐
│ CSI2 Host │ ← CSI2 接收器（协议解析）
└─────────────┘
│
↓
┌─────────────┐
│ CIF │ ← 摄像头接口控制器（数据捕获）
└─────────────┘
│
↓
┌─────────────┐
│ RKCIF │ ← Rockchip CIF 控制器（统一管理）
└─────────────┘
│
↓
┌─────────────┐
│ SDITF │ ← 数据转发桥接模块（跨域传输）
└─────────────┘
│
↓
┌─────────────┐
│ RKISP │ ← 图像信号处理器（色彩/曝光优化）
└─────────────┘
│
↓
/dev/video0 ← 用户空间访问节点具体地：
| 模块 | 英文全称 | 中文 | 作用 |
|---|---|---|---|
| CIF | Camera Interface | 摄像头接口 | 接收 MIPI 数据流 |
| RKCIF | Rockchip CIF | Rockchip 摄像头接口 | 统一管理多个摄像头 |
| SDITF | Sensor Data Interface Transport Fabric | 数据转发桥接 | 跨硬件域传输数据 |
| RKISP | Rockchip ISP | 图像信号处理器 | 图像处理（锐化、降噪、色彩） |

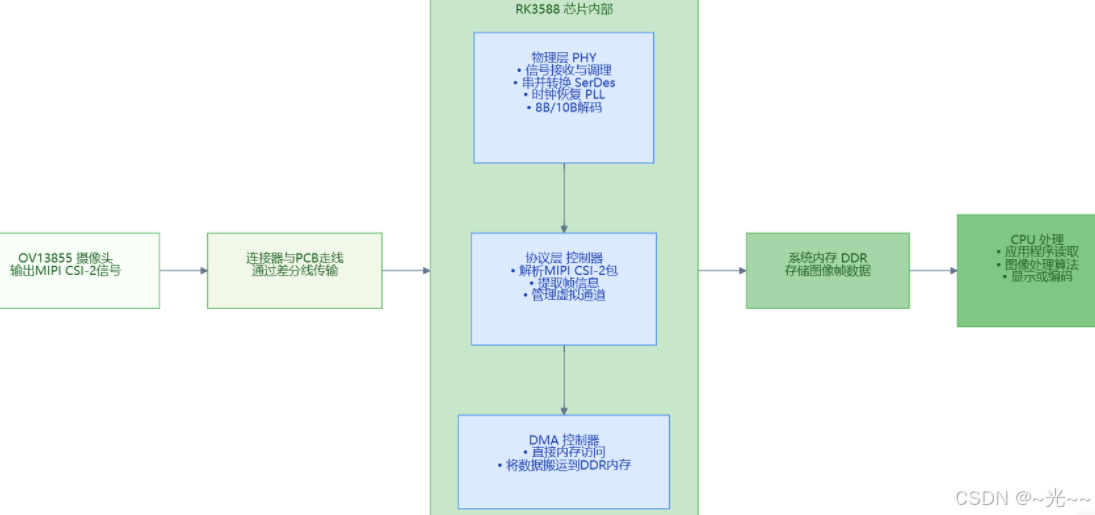

摄像头数据通过MIPI CSI-2接口最终进入RK3588的内存，并可以被CPU读取，大致流程如下：
在Rockchip的内核中，下面描述了从物理传感器到最终图像处理单元的数据流与控制流，每一层都有明确的职责：
1. Sensor 层
- 实体：OV8858 图像传感器
- 职责：将光信号转换为电信号，通过内部 ADC 输出 RAW Bayer 格式数据，并按照 I2C 配置输出符合 MIPI CSI-2 协议的串行差分信号
- 设备树体现 ：
rk3588s-lubancat-4-csi.dtsi中定义为&i2c1下的子节点dcphy0_ov8858@36reg = <0x36>：I2C 从机地址clocks = <&ext_cam_24m_clk>：外部时钟源pwdn-gpios、reset-gpios：电源和复位控制dovdd-supply、avdd-supply、dvdd-supply：数字、模拟、核心电压port子节点：通过remote-endpoint连接到 CSI2 Host
2. MIPI D-PHY（物理层）
- 实体 ：
mipi_dcphy0或mipi_dphy0 - 职责：接收来自 Sensor 的 MIPI 串行差分信号，完成物理层的信号接收、串并转换（Serializer → Deserializer），输出并行数据给 CSI2 Host
- 设备树体现 ：
rk3588s.dtsi中定义
dts
&mipi_dcphy0 {
rockchip,grf = <&mipidphy0_grf>;
rockchip,sys_grf = <&sys_grf>;
resets = <&cru SRST_CSIPHY0>;
};3. CSI2 Host（协议层）
- 实体 ：
csi2_dcphy0、csi2_dphy0 - 职责：解析 CSI-2 协议数据包，提取有效图像数据，处理数据通道（lane）配置、帧同步、CRC 校验等
- 设备树体现 ：
rk3588s-lubancat-4-csi.dtsi中
dts
&csi2_dcphy0 {
port@0 {
dcphy0_in_ov8858: endpoint@2 {
reg = <2>;
remote-endpoint = <&ov8858_dcphy0_out>;
data-lanes = <1 2>;
};
};
};4. CIF（Camera Interface，摄像头接口层）
- 实体 ：
rkcif_mipi_lvds（CIF 控制器） - 职责：接收 CSI2 Host 的并行数据，进行帧同步、格式转换（RAW/YUV），将数据存入 DMA 缓冲区，是连接底层硬件接口和上层驱动框架的桥梁
- 设备树体现 ：
rk3588s-lubancat-4-csi.dtsi中
dts
&rkcif_mipi_lvds {
port {
cif_mipi_in0: endpoint {
remote-endpoint = <&mipi0_csi2_output>;
};
};
};5. RKCIF（Rockchip Camera Interface Framework，管理层）
- 实体 ：
rkcif+rkcif_mmu - 职责：统一管理多个 CIF 硬件资源，处理时钟、中断、DMA 通道调度，提供统一的 API 给上层 ISP 或用户空间应用程序
- 设备树体现：
dts
&rkcif {
status = "okay";
power-domains = <&power RK3588_PD_VI>;
iommus = <&rkcif_mmu>;
};
&rkcif_mmu {
status = "okay";
};6. SDITF（Sensor Data Interface Transport Fabric，跨域桥接层）
- 实体 ：
rkcif_mipi_lvds_sditf - 职责：RK3588 新增的跨域数据转发模块，负责将数据从 CIF 域（Camera Domain）传输到 ISP 域（Image Processing Domain）。由于 CIF 和 ISP 位于不同的硬件时钟域，需要 SDITF 进行跨域数据传输和同步
- 设备树体现 ：
rk3588s-lubancat-4-csi.dtsi中
dts
&rkcif_mipi_lvds_sditf {
port {
mipi_lvds_sditf: endpoint {
remote-endpoint = <&isp0_vir0>;
};
};
};7. RKISP（Rockchip Image Signal Processor，处理层）
- 实体 ：
rkisp0_vir0（ISP 虚拟通道） - 职责 ：对 RAW Bayer 数据进行复杂的图像处理，包括：
- 去马赛克（Demosaic / Bayer → RGB）
- 自动白平衡（AWB）
- 自动曝光（AE）
- 自动对焦（AF）统计
- 降噪（NR）、锐化（Sharpen）
- 色彩校正（CCM）、Gamma 校正
- 最终输出 YUV/RGB 图像给用户空间
- 设备树体现：
dts
&rkisp0_vir0 {
port {
isp0_vir0: endpoint@0 {
reg = <0>;
remote-endpoint = <&mipi_lvds_sditf>;
};
};
};完整链路图见下方 Mermaid 流程图：
bash
ov8858@36 (i2c1)
│
│ ov8858_dcphy0_out (endpoint)
▼
csi2_dcphy0 //1. 从信号跳变中恢复时钟; 2. 将串行数据转换为并行数据; 3. 解码8B/10B编码
│ dcphy0_in_ov8858 (endpoint@2)
│ csidcphy0_out
▼
mipi0_csi2 //分类；把数据信息和控制信息分离
│ mipi0_csi2_input / mipi0_csi2_output
▼
rkcif_mipi_lvds //MIPI CSI-2 原始数据采集
│ cif_mipi_in0
▼
rkcif_mipi_lvds_sditf //数据传输中介，可路由到不同 ISP 通道
│ mipi_lvds_sditf
▼
rkisp0_vir0 //isp处理(图像处理 ）
│ isp0_vir0
▼
→ /dev/video0 (用户空间)2.3 软件与驱动的角色
硬件完成了最核心的物理和协议解析工作，但要让系统"用"起来，还需要软件（特别是驱动）的配合：
-
设备树（Device Tree） ：在Linux内核中，通过设备树文件（如你提到的
rk3588s-orangepi-5-camera2.dtsi）描述硬件连接信息，告诉内核哪个MIPI控制器连接了哪个摄像头，其配置参数（如时钟频率、 lanes 数）是什么 -
V4L2 驱动框架
内核中的
- 接收器驱动负责初始化并管理RK3588内部的MIPI控制器硬件。
- 传感器驱动负责通过I2C总线配置OV13855的工作模式 （分辨率、帧率、曝光等），并处理来自摄像头的中断（如帧同步信号）。
-
用户空间访问 ：最终，用户空间的应用程序通过 V4L2 (Video for Linux 2) API 来请求和获取图像数据，驱动会准备好数据缓冲区，并通知应用有新的一帧数据可读。
3. 设备树和配置
对于lubancat-4-rk3588s,设备树位于：/kernel-stable-5.10-rk3588/arch/arm64/boot/dts/rockchip
3.1 怎么完成各个链路的连接
我们前面已经知道整个链路是怎么样的:
ov8858 传感器 → csi2_dcphy0 (硬件PHY) → mipi0_csi2 (CSI2控制器)
→ rkcif_mipi_lvds (Camera Interface) → rkcif_mipi_lvds_sditf (SDI TF)
→ rkisp0_vir0 (ISP 虚拟通道0)
bash
┌─────────────────────────────────────────────────────────────────────┐
│ 层级 设备树节点 作用 │
├─────────────────────────────────────────────────────────────────────┤
│ ┌──────────────────┐ │
│ Sensor │ dcphy0_ov8858@36 │ 传感器节点 (I2C地址0x36) │
│ └────────┬─────────┘ │
│ endpoint ┌────────▼─────────┐ │
│ ───────────────▶ │ ov8858_dcphy0_out │ 传感器输出端 │
│ └────────┬─────────┘ │
│ port@0 ┌────────▼─────────┐ │
│ ───────────────▶ │ dcphy0_in_ov8858 │ CSI2 输入端 (reg=2) │
│ └────────┬─────────┘ │
│ port@1 ┌────────▼─────────┐ │
│ ───────────────▶ │ csidcphy0_out │ CSI2 输出端 │
│ └────────┬─────────┘ │
│ port@0 ┌────────▼─────────┐ │
│ ───────────────▶ │ mipi0_csi2_input │ MIPI CSI2 输入端 │
│ └────────┬─────────┘ │
│ port@1 ┌────────▼─────────┐ │
│ ───────────────▶ │ mipi0_csi2_output│ MIPI CSI2 输出端 │
│ └────────┬─────────┘ │
│ ┌────────▼─────────┐ │
│ │ cif_mipi_in0 │ CIF 输入端 │
│ └────────┬─────────┘ │
│ ┌────────▼─────────┐ │
│ │ mipi_lvds_sditf │ SDITF 转发 │
│ └────────┬─────────┘ │
│ ┌────────▼─────────┐ │
│ │ isp0_vir0 │ ISP 虚拟通道0 │
│ └────────┬─────────┘ │
│ ▼ │
│ /dev/video0 ←─── 用户空间可访问 │
└─────────────────────────────────────────────────────────────────────┘下面我们通过 port和endpoint，把这些模块都连接起来
bash
设备树结构 实际硬件连接
─────────────────────────────────────────────────
┌──────────────────┐ ┌─────────────────┐
│ ov8858 │ │ OV8858 摄像头 │
│ ┌────────────┐ │ │ ┌──────────┐ │
│ │ port │ │ │ │ MIPI OUT │──┼──┐
│ │ ┌──────┐ │ │ │ └──────────┘ │ │
│ │ │endpoint│ │ │ │ │ │
│ └──┴──────┴──┘ │ └─────────────────┘ │
└──────────────────┘ │
▼
┌─────────────────────────────────────────┐
│ CSI2 D-PHY │
│ ┌───────────────┐ ┌───────────────┐ │
│ │ port@0 │ │ port@1 │ │
│ │ ┌─────────┐ │ │ │ │
│ │ │endpoint │◀┼──│ │ │
│ │ └─────────┘ │ │ │ │
│ └───────────────┘ └───────────────┘ │
└───────────────────────────────────────┘具体的
port：代表一个硬件模块的数据接口（可以是输入或输出）
endpoint：代表port上的具体连接点
bash
/ {
/* 传感器 */
sensor: ov8858@36 {
port {
sensor_out: endpoint {
remote-endpoint = <&csi_in>; /* 连接 CSI */
data-lanes = <1 2>; /* 2 lane */
};
};
};
/* CSI2 控制器 - 有两个 port */
csi2: csi2@xxx {
ports {
/* Port 0: 接收端 */
port@0 {
csi_in: endpoint {
remote-endpoint = <&sensor_out>; /* 接收来自传感器 */
data-lanes = <1 2>;
};
};
/* Port 1: 输出端 */
port@1 {
csi_out: endpoint {
remote-endpoint = <&cif_in>; /* 连接到 CIF */
};
};
};
};
/* CIF 控制器 */
cif: cif@xxx {
port {
cif_in: endpoint {
remote-endpoint = <&csi_out>; /* 接收来自 CSI2 */
};
};
};
};remote-endpoint：双向引用，endpointA.remote-endpoint = <&endpointB> 意味着 endpointB.remote-endpoint = <&endpointA>
reg 属性：区分同一 port 下的多个 endpoint（如 CSI2 支持多个传感器输入）
data-lanes：描述 MIPI 通道配置
3.2 整体配置
下面来看一下整个设备树的配置
以鲁班猫5为例：
整个设备树的层级为
bash
rk3588-lubancat-5.dts (主设备树)
└── include rk3588-lubancat-5-csi.dtsi (CSI接口配置)
└── include rk3588-lubancat-cam.dtsi (通用摄像头资源)
└── include rk3588-lubancat-5-cam0.dtsi (CAM0 默认配置)3.2.1 Sensor配置
这段代码完整地描述了一个硬件："我是一颗挂在 I2C 上的 OV8858，地址 0x36，需要 24M 时钟和三路供电，用 GPIO1_A3 和 A4 控制休眠复位，画面装反了要转180度，我带对焦马达，我通过 2 根 MIPI 数据线把画面发给 DCPHY0"
bash
dcphy0_ov8858: dcphy0-ov8858@36 {
compatible = "ovti,ov8858"; // 驱动匹配
status = "disabled"; // 默认禁用
reg = <0x36>; // I2C 从机地址
clocks = <&ext_cam_24m_clk>; // 外部时钟 24MHz； 时钟来源于CRU的第4路MIPI相机时钟
clock-names = "xvclk"; //时钟起个名字叫 "xvclk"，驱动代码会通过这个来获取时钟
// 电源配置
dovdd-supply = <&cam_dovdd>; // 1.8V
avdd-supply = <&cam_avdd>; // 2.8V
dvdd-supply = <&cam_dvdd>; // 1.2V
// GPIO 控制
pwdn-gpios = <&gpio4 RK_PB0 GPIO_ACTIVE_HIGH>;
reset-gpios = <&gpio4 RK_PB1 GPIO_ACTIVE_HIGH>;
// 摄像头模块信息
rockchip,camera-module-index = <0>;//摄像头编号（0 通常是主摄后摄）
rockchip,camera-module-facing = "back";//"back" 表示后置摄像头，"front" 表示前置
rockchip,camera-module-name = "HS5885-BNSM1018-V01";//iq文件
lens-focus = <&dcphy0_dw9714>; // 镜头名称 对焦马达用
//说明这个摄像头模组带有自动对焦功能，且使用的马达驱动芯片是 DW9714，该芯片也挂载在 I2C 上
port {
ov8858_dcphy0_out: endpoint {
remote-endpoint = <&dcphy0_in_ov8858>;//双向绑定，告诉内核这个输出端连到了 DCPHY0 的输入端。对应的，在 csi2_dphy0 节点里肯定有一个叫 dcphy0_in_ov8858 的端点回指过来
clock-lanes = <0>; //Lane 0 默认作为时钟通道
data-lanes = <1 2>; //表示使用 2 Lane 传输数据
};
};
};0.关于设备树配置：
dcphy0_ov8858：这是节点的标签。设备树其他地方可以通过 &dcphy0_ov8858 来引用这个节点，方便后续修改状态或追加属性。
dcphy0-ov8858：节点的名称。通常格式是 设备名@地址，这里表明这是连接在 DCPHY0 上的 OV8858。
@36：表示该设备在 I2C 总线上的从机地址为 0x36（OV8858 的标准 I2C 地址，有些模组如果 ADDR 引脚拉高会是 0x10）
**1.关于时钟：**摄像头需要时钟 → RK3588s 的 CRU 产生时钟 → 时钟通过复用的 GPIO 引脚输出 → 设备树描述时钟来源和引脚功能切换。
【拓】 CRU
简单说：CRU就是芯片内部管理"什么时候给什么时钟"的控制器，它根据设备树配置决定哪些时钟开启、频率多少、输出到哪个引脚
CRU (Clock Reset Unit) 是Rockchip芯片内置的时钟和复位控制单元
①时钟生成
CRU内部有PLL（锁相环），可以将24MHz晶振输入倍频到各种工作频率
摄像头相关的典型输出：24MHz、480MHz（MIPI CSI时钟）等
②引脚复用 (IOMUX)
将内部时钟信号通过GPIO引脚输出到芯片外部
在设备树中体现为rockchip,pins配置
③在OV8858设备树中的体现
&cru {
assigned-clocks = <&cru PLL_GPLL>, <&cru PLL_VPLL>;
assigned-clock-rates = <1188000000>, <700000000>;
};
外部24MHz晶振 → RK3588 CRU → IOMUX复用 → GPIO引脚 → 摄像头XVCLK
2.关于电源：
OV13855 自身需要多个电压（如数字 1.8V、模拟 1.2V、I/O 2.8V）才能工作。
为了极致省电，当不使用摄像头时，不仅是摄像头芯片，甚至 RK3588 内部处理视频信号的相关模块（如 MIPI、ISP）都应该被完全断电。
3.2.2 MIPI/CIF 接收端
bash
&mipi_dcphy0 {
status = "disabled";
};
&csi2_dcphy0 {
status = "disabled";
ports {
port@0 {
dcphy0_in_ov8858: endpoint@2 {
reg = <2>;
remote-endpoint = <&ov8858_dcphy0_out>;
data-lanes = <1 2>;
};
dcphy0_in_imx415: endpoint@4 {
reg = <4>;
remote-endpoint = <&imx415_dcphy0_out>;
data-lanes = <1 2 3 4>;
};
};
port@1 {
csidcphy0_out: endpoint@0 {
reg = <0>;
remote-endpoint = <&mipi0_csi2_input>;
};
};
};
};
&mipi0_csi2 {
status = "disabled";
ports {
port@0 {
mipi0_csi2_input: endpoint@1 {
reg = <1>;
remote-endpoint = <&csidcphy0_out>;
};
};
port@1 {
mipi0_csi2_output: endpoint@0 {
reg = <0>;
remote-endpoint = <&cif_mipi_in0>;
};
};
};
};3.2.3 ISP 节点
bash
&rkcif_mipi_lvds {
status = "disabled";
port {
cif_mipi_in0: endpoint {
remote-endpoint = <&mipi0_csi2_output>;
};
};
};
&rkcif_mipi_lvds_sditf {
status = "disabled";
port {
mipi_lvds_sditf: endpoint {
remote-endpoint = <&isp0_vir0>;
};
};
};
&rkisp0_vir0 {
status = "disabled";
port {
isp0_vir0: endpoint@0 {
reg = <0>;
remote-endpoint = <&mipi_lvds_sditf>;
};
};
};3.2.4 总结
涉及文件
| 层级 | 文件 | 作用 |
|---|---|---|
| 1 | rk3588s-lubancat-4.dts | 主入口，包含所有其他文件 |
| 2 | rk3588s-lubancat-4-csi.dtsi | CSI接口和传感器节点定义 |
| 3 | rk3588-lubancat-cam.dtsi | 通用电源和时钟 |
| 4 | rk3588s.dtsi | 芯片级硬件定义 |
| 4 | rk3588s-pinctrl.dtsi | 引脚复用配置 |
| 5 | *overlay.dts | 动态启用设备（可选） |
主要流程
bash
┌─────────────────────────────────────────────────────────────────────────┐
│ Level 1: 主设备树文件 │
│ /rk3588s-lubancat-4.dts │
│ ├── #include "rk3588s.dtsi" ← 芯片级定义 │
│ ├── #include "rk3588-linux.dtsi" ← Linux通用配置 │
│ ├── #include "rk3588s-lubancat-4-csi.dtsi" ← CSI接口定义 │
│ └── #include "rk3588s-lubancat-4-cam0.dtsi" ← CAM0默认配置 │
│ ↓ │
│ (可能通过overlay覆盖) │
└─────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────┐
│ Level 2: CSI接口定义 │
│ /rk3588s-lubancat-4-csi.dtsi │
│ ├── #include "rk3588-lubancat-cam.dtsi" ← 通用摄像头资源 │
│ │ │
│ ├── &i2c1 { ... } ← DCPHY0 传感器定义 │
│ │ ├── dcphy0_dw9714 ← 对焦马达 │
│ │ ├── dcphy0_ov8858 ← OV8858传感器 ← [主要配置] │
│ │ └── dcphy0_ov5648 ... │
│ │ │
│ ├── &i2c5 { ... } ← DCPHY1 传感器定义 │
│ ├── &i2c6 { ... } ← DPHY0 传感器定义 │
│ │ │
│ ├── &csi2_dcphy0 {...} ← CSI2接收器(DCPHY0) │
│ ├── &csi2_dcphy1 {...} ← CSI2接收器(DCPHY1) │
│ ├── &csi2_dphy0_hw {...} ← CSI2接收器(DPHY0硬件) │
│ │ │
│ ├── &mipi0_csi2 {...} ← MIPI CSI2接口 │
│ ├── &mipi1_csi2 {...} ← MIPI CSI2接口 │
│ ├── &mipi2_csi2 {...} ← MIPI CSI2接口 │
│ │ │
│ ├── &rkcif {...} ← CIF控制器 │
│ ├── &rkcif_mipi_lvds {...} ← CIF MIPI接口 │
│ ├── &rkcif_mipi_lvds_sditf {...}← SDITF桥接 │
│ │ │
│ ├── &rkisp0 {...} ← ISP0控制器 │
│ └── &rkisp0_vir0 {...} ← ISP0虚拟接口 │
└─────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────┐
│ Level 3: 通用资源定义 │
│ /rk3588-lubancat-cam.dtsi │
│ ├── ext_cam_24m_clk ← 24MHz外部时钟源 │
│ ├── ext_cam_25m_clk ← 25MHz外部时钟源 │
│ ├── ext_cam_37m_clk ← 37MHz外部时钟源 │
│ ├── vdd_cam_5v ← 摄像头5V电源 │
│ ├── cam_dovdd ← 1.8V数字电源 │
│ ├── cam_avdd ← 2.8V模拟电源 │
│ └── cam_dvdd ← 1.2V核心电源 │
└─────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────┐
│ Level 4: 芯片级定义 │
│ /rk3588s.dtsi │
│ ├── &cru {...} ← 时钟和复位单元 │
│ ├── &sys_grf {...} ← 系统全局寄存器(地址0xFD58C000) │
│ ├── &pmu {...} ← 电源管理单元 │
│ ├── &mipi_dcphy0 {...} ← DCPHY0物理层 │
│ ├── &mipi_dcphy1 {...} ← DCPHY1物理层 │
│ └── &power {...} ← 电源域(RK3588_PD_VI) │
│ │
│ /rk3588s-pinctrl.dtsi │
│ ├── i2c1m2_xfer ← I2C1引脚复用 │
│ ├── mipim0_camera0_clk ← MIPI摄像头时钟输出引脚 │
│ └── ... (更多引脚配置) │
└─────────────────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────────────────┐
│ Level 5: Overlay覆盖层 (可选) │
│ /overlay/rk3588s-lubancat-4-cam0-ov8858-1632x1224-30fps-overlay.dts │
│ │
│ 用途: 动态启用/禁用设备，无需修改主设备树 │
│ ├── fragment@0: i2c1 status="okay" │
│ ├── fragment@1: dcphy0_ov8858 status="okay" │
│ ├── fragment@2: csi2_dcphy0 status="okay" │
│ ├── fragment@3: mipi0_csi2 status="okay" │
│ ├── fragment@4: mipi_dcphy0 status="okay" │
│ └── fragment@5-12: 其他模块启用 │
└─────────────────────────────────────────────────────────────────────────┘| 信号类型 | 源头 | 目的地 | 作用 |
|---|---|---|---|
| 时钟 | CRU (24MHz) | OV8858 xvclk | 提供工作时钟 |
| 复位 | GPIO1 PA4 | OV8858 RESETB | 复位/启动 |
| 休眠 | GPIO1 PA3 | OV8858 PWDN | 开关机 |
| I2C | i2c1 | OV8858 0x36 | 配置寄存器 |
| 数据 | OV8858 MIPI | CSI2 → CIF → ISP | 图像数据 |
4. 总结
本文以 OV8858 + RK3588S 为实例，完整记录了从零开始完成一个 MIPI 摄像头 bring up 的全过程。回顾整个旅程，可以归纳为以下三个层次：
4.1 理解硬件
首先需要搞清楚「处理的对象是什么」------一颗 800 万像素的 OV8858 CMOS 图像传感器，它通过 MIPI CSI-2 接口输出 10-bit RAW 图像数据。理解它的基本参数（帧率、分辨率、数据格式）是后续一切工作的基础。
4.2 理解通信
接着要理解两条并行的通信通道：
- MIPI CSI-2（数据通道）：负责高速、单向地将海量图像数据从摄像头传输到处理器。它采用差分串行传输，通过 D-PHY 定义物理层、CSI-2 定义协议层，配合 8B/10B 编码和 PLL 时钟恢复机制，在极少的物理线路上实现了几 Gbps 的高速传输。
- I2C（控制通道）：负责低速、双向地让处理器配置摄像头的工作模式（分辨率、帧率、曝光等）。两者各司其职，缺一不可。
在此基础上，进一步理解了 RK3588 芯片内部的 MIPI CSI-2 接收控制器（D-PHY + 协议逻辑层）如何完成「串行→并行」的转换，以及「外串内并」策略为何是现代高速接口的共同选择。
4.3 理解数据流向与设备树配置
最后，梳理了从 OV8858 传感器到 RK3588 内存的完整数据链路：
Sensor → MIPI D-PHY → CSI2 → CIF → RKCIF → SDITF → RKISP → /dev/video0
核心模块：CIF（接收）+ RKCIF（控制）+ SDITF（桥接）+ RKISP（处理）
每一层都有明确的硬件实体和职责分工。而设备树正是通过 port 和 endpoint 以及 remote-endpoint 属性，将这条链路上的各个模块「串联」起来，使得 Linux 内核在启动时能正确识别并初始化整个摄像头子系统。
4.4 实践要点
在实际操作中，以下几个要点值得特别关注：
- 设备树是桥梁 ：硬件连接信息全部通过设备树描述，正确配置
remote-endpoint的双向引用是关键。 - 电源与时钟不可忽视 ：摄像头需要稳定的多路供电和外部时钟，设备树中的
*-supply和clocks属性必须与实际硬件设计一致。 - 驱动框架的配合：V4L2 驱动框架统一了对上（用户空间）和对下（硬件）的接口，理解 Sensor 驱动和接收器驱动的分工有助于排查问题。
- 调试从简到繁：先确保 I2C 通信正常（能读到 Sensor ID），再检查 MIPI 时钟和数据 lane 的配置，最后验证 ISP 输出。
