前言
玩STM32嵌入式，不懂RCC等于白学底层。
很多同学写外设驱动（GPIO、USART、SPI、定时器）时，只会照搬 __HAL_RCC_XXX_CLK_ENABLE() ，却根本不知道：
-
为什么外设必须开启时钟才能工作？
-
系统72MHz主频是怎么来的？
-
AHB、APB1、APB2时钟有什么区别？
-
定时器时钟倍频玄学从何而来？
RCC（Reset and Clock Control，复位与时钟控制单元）是STM32的心脏与总开关，掌控整个芯片的时钟供给、总线分频、外设使能、复位控制。所有外设、总线、CPU的运行节奏，全部由RCC统一调度。
本文从零拆解RCC核心原理、四大时钟源、完整时钟树层级、高频面试考点与实战避坑，零基础也能彻底吃透。
一、RCC核心作用（一句话本质）
时钟 = 单片机的心跳
数字电路所有运算、寄存器翻转、外设工作，都需要固定频率的时钟信号驱动，没有时钟，外设处于冻结状态，代码再正确也无法运行。
RCC三大核心功能：
-
时钟源管理：切换内部、外部各类高低速时钟，选择系统时钟来源；
-
频率调节：依靠PLL、分频器完成倍频、分频，分配各级总线与外设时钟；
-
功耗与硬件管控：外设时钟通断控制、硬件复位控制，兼顾节能与硬件初始化。
二、STM32四大原生时钟源
STM32内置4种独立时钟源，适配高速运行、低速待机、精准计时不同场景，是整个时钟树的源头。
- HSI 内部高速时钟
-
频率：8MHz（芯片出厂内置RC振荡器）
-
特点：无需外接晶振、上电默认开启、启动快
-
缺点：精度低、温漂大，不适合串口波特率、高精度定时
-
适用：调试临时运行、低精度场景
- HSE 外部高速时钟
-
频率：常用8MHz/12MHz（外接无源晶振）
-
特点：精度极高、稳定性强
-
缺点：需要外接硬件晶振和起振电容
-
核心用途：工程正式开发首选，作为PLL锁相环输入，倍频出72MHz系统主频
- LSI 内部低速时钟
-
频率：约40KHz
-
特点：内置RC振荡，无需外设，功耗极低
-
用途：独立看门狗、系统待机唤醒
- LSE 外部低速时钟
-
频率：32.768KHz（外接石英晶振）
-
特点：精度极高、超低功耗
-
用途：RTC实时时钟、精准待机唤醒

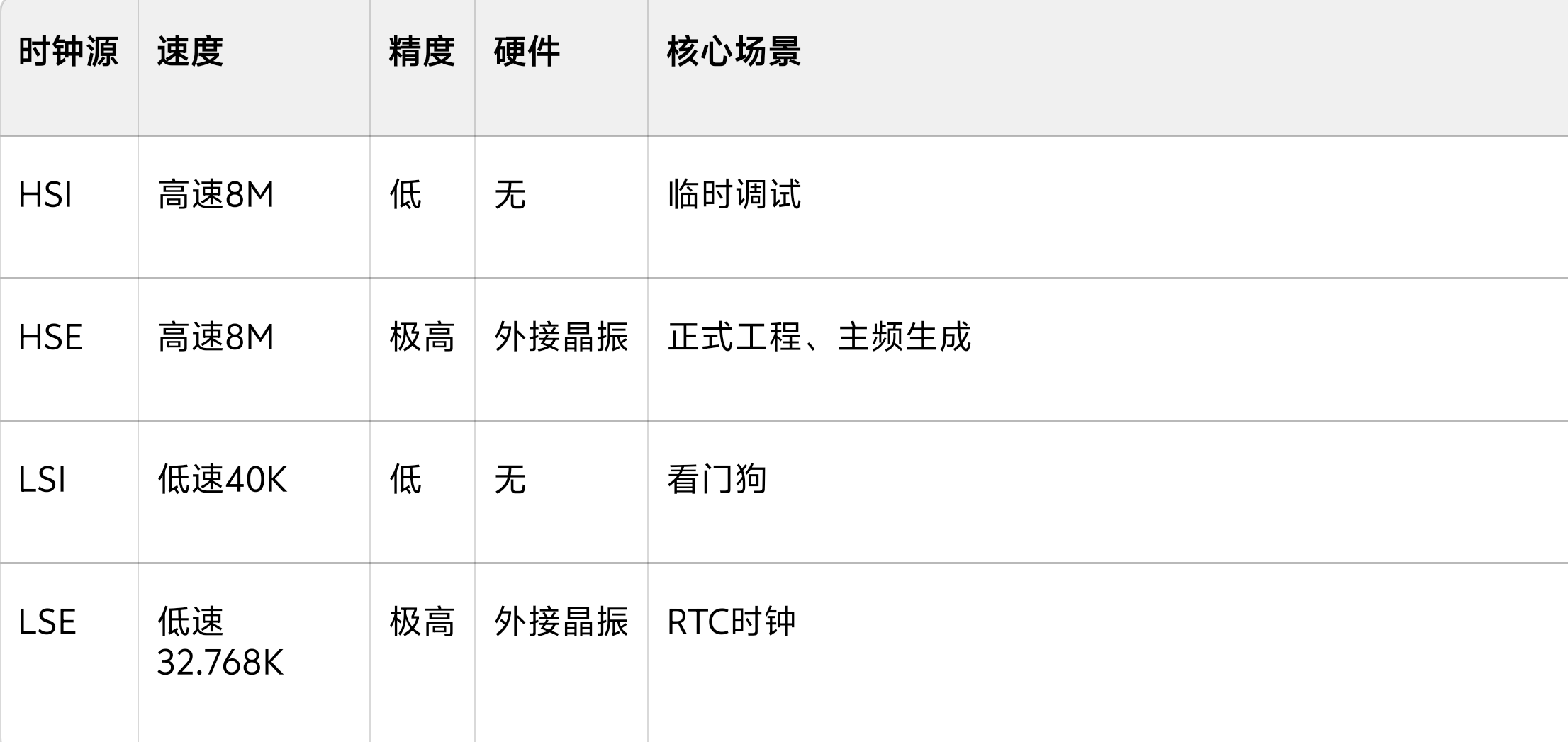

时钟源选型总结
表格
三、核心中间件：PLL锁相环
原始的HSE/HSI时钟频率固定（8MHz），无法满足STM3272MHz最高主频需求，因此需要PLL锁相环倍频。
工作逻辑
时钟源（HSE/HSI） → PLL预分频 → PLL倍频 → 输出高频时钟 → 作为系统时钟SYSCLK
以最经典的8MHz HSE倍频72MHz为例：
-
HSE原始时钟：8MHz
-
PLL预分频2：8MHz / 2 = 4MHz
-
PLL倍频9：4MHz × 9 = 72MHz
-
输出72MHz作为系统主时钟SYSCLK
注意：PLL只能倍频升压，不能降频，是芯片高频运行的核心关键。
四、完整RCC时钟树层级（重点！必考）
整个STM32时钟采用四级层级架构，从上到下逐级分频分配，严格分层、各司其职：
时钟源 → PLL → SYSCLK系统时钟 → AHB总线时钟 → APB1/APB2总线时钟 → 外设时钟
- 第一级：SYSCLK 系统时钟
-
芯片核心主频，CPU、内核、DMA的工作时钟
-
可选来源：HSI、HSE、PLL（工程默认PLL 72MHz）
- 第二级：AHB 高速总线时钟（HCLK）
-
SYSCLK经过AHB分频器得到，默认不分频=72MHz
-
挂载高速资源：CPU内核、DMA、FLASH、FMC、以太网等
-
是整个芯片最高速的总线
- 第三级：APB1 低速外设总线（PCLK1）
-
AHB时钟分频得到，最大允许频率36MHz
-
默认配置：72MHz / 2 = 36MHz
-
挂载低速外设：USART2/3、I2C、SPI2、定时器2-7、CAN
- 第四级：APB2 高速外设总线（PCLK2）
-
AHB时钟分频得到，最大允许频率72MHz
-
默认配置：不分频=72MHz
-
挂载高速外设：USART1、SPI1、ADC、GPIO、定时器1/8
五、超级重点：定时器时钟倍频规则（90%人踩坑）
定时器时钟不等于APB总线时钟，存在自动倍频机制，面试高频考点：
-
当APB预分频=1：定时器时钟 = PCLK
-
当APB预分频≥2：定时器时钟 = PCLK × 2
经典默认配置结果
-
APB1预分频2 → PCLK1=36MHz → 定时器2-7时钟 = 72MHz
-
APB2预分频1 → PCLK2=72MHz → 定时器1-8时钟 = 72MHz
这也是为什么STM32所有定时器默认都是72MHz的底层原因！
六、外设时钟使能原理
所有外设默认时钟关闭，必须手动开启才能工作，本质是RCC寄存器的开关位。

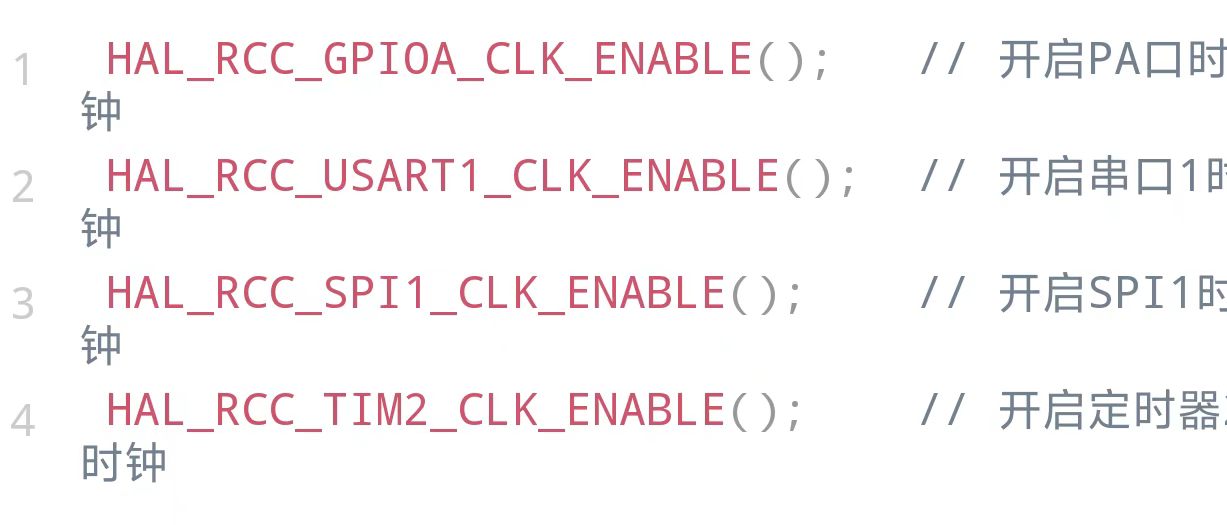

常用外设时钟使能代码
核心结论：外设不开启时钟 = 寄存器无法读写 = 驱动完全失效
七、实战高频避坑指南
坑1：忘记开启外设时钟
现象：引脚无电平、串口无输出、定时器不计数
解决：任何外设初始化前，优先开启对应RCC时钟
坑2：混淆APB1/APB2外设
现象：配置正确但设备不工作
口诀：低速外设APB1，高速外设APB2
坑3：忽略定时器倍频
现象：定时计算误差、PWM频率不准
解决：记住APB分频≥2时，定时器时钟翻倍
坑4：HSE硬件异常
现象：代码无错、芯片无法运行
解决：检查晶振焊接、起振电容，可临时切换HSI时钟调试
坑5：总线超频
现象：芯片死机、程序跑飞
解决：APB1最高36M、APB2最高72M，禁止超规格配置
八、面试高频总结（必背）
-
RCC四个时钟源：HSI、HSE、LSI、LSE，区分精度与用途
-
72MHz主频生成流程：8M HSE → 2分频 → 9倍频 → 72M SYSCLK
-
总线层级：SYSCLK→AHB→APB1/APB2
-
APB1最大36M，APB2最大72M
-
定时器倍频规则：分频大于1则时钟翻倍
-
外设默认时钟关闭，必须手动使能
结尾
RCC是STM32所有外设的底层根基，看懂时钟树，才算真正入门嵌入式底层。后续所有定时器、串口、SPI、ADC的时序计算、故障排查，全部依赖RCC知识。
