禹衡光栅长度计精度评测:基于国标0级氧化锆量块的校正与数据分析

一、背景

在前文中,我们已经对禹衡光学(SXL-A-100-D-01-A-2m-5)光栅长度计的外形尺寸、通信协议、电缆接线、采集卡说明以及精度评测流程进行了完整说明。然而,在精度评测环节,此前使用的是不锈钢材质1级量块,并采用多块叠加的方式进行测量,这可能导致误差传递,影响最终精度评估的准确性。为此,本文改用采购的国标0级氧化锆量块进行评测,并在数据读取时采用"5次重新放置"的方法,以最大限度避免人为操作引入的误差。详细评测过程如下。

禹衡光学(SXL-A-100-D-01-A-2m-5)光栅长度计评价

二、标准量块校正证书

本次共采购了7块标准量块,其跨度分别为1.0005mm、5mm、10mm、20mm、30mm、40mm和50mm,能够完全覆盖当前项目的测量需求。其中,由于开窗尺寸限制,50mm量块暂时无法使用,将在后续优化中一并解决。每块量块均配有独立的校准证书,现将证书信息统计如下,并留存数字文档,以备纸质材料丢失时仍可溯源。同时,这7块标准量块已收纳至计量室库仑仪长期稳定性评测桌的左侧抽屉。

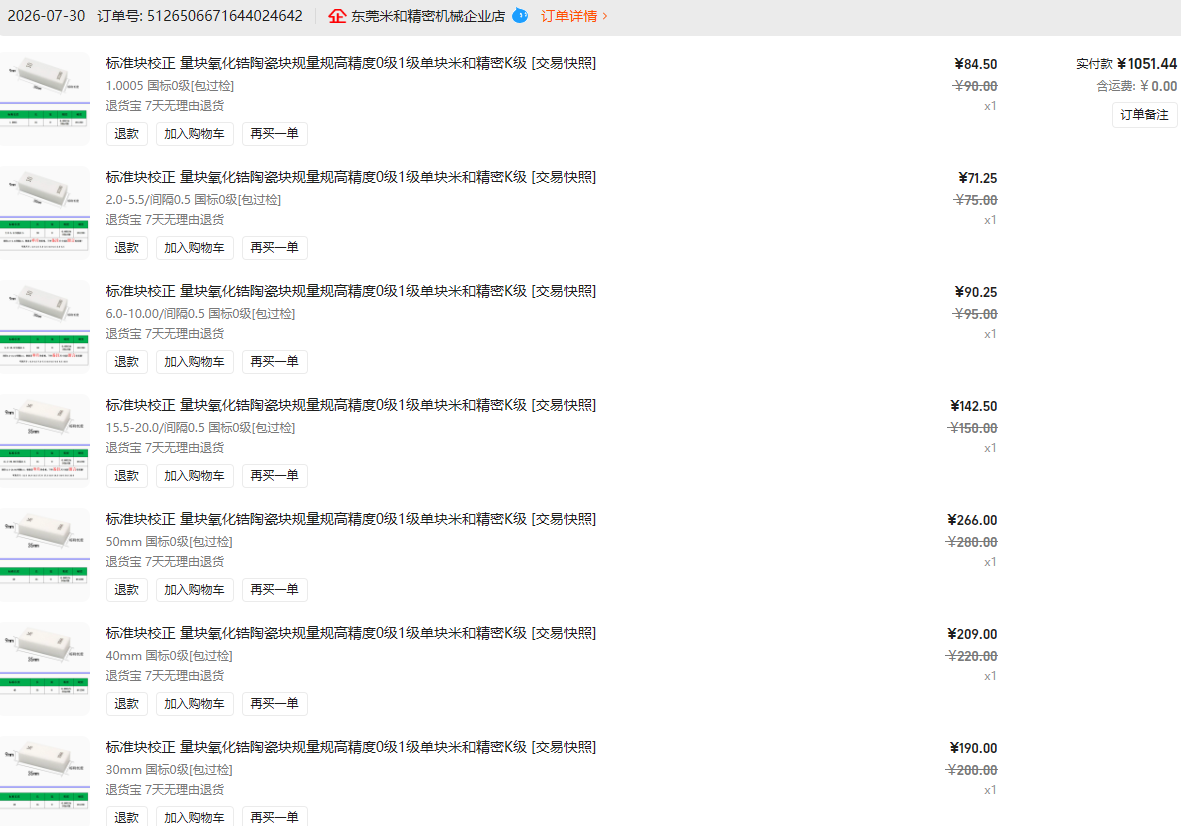

▲ 图1 淘宝量块采购订单

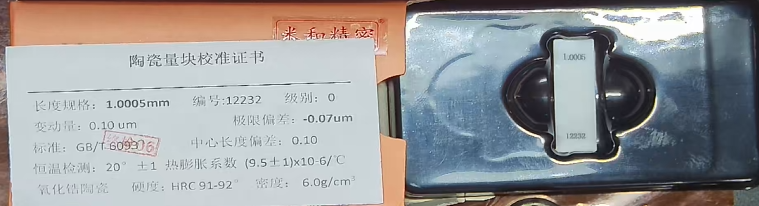

▲ 图2 1.0005mm

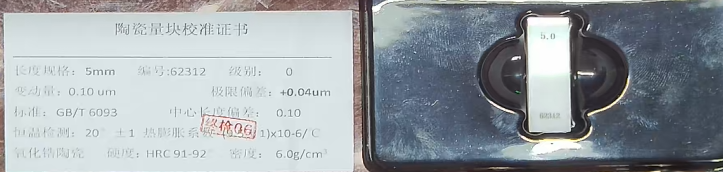

▲ 图3 5mm

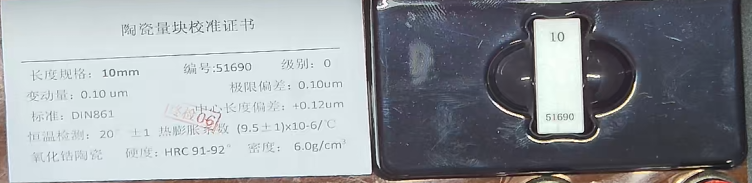

▲ 图4 10mm

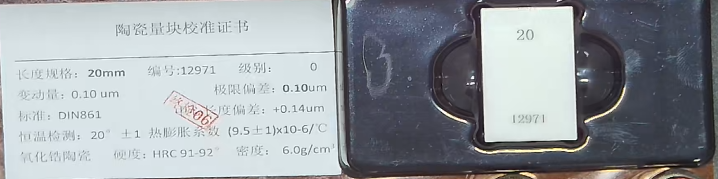

▲ 图5 20mm

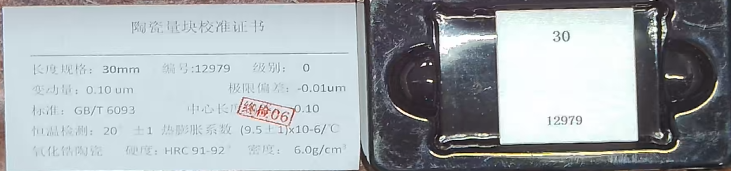

▲ 图6 30mm

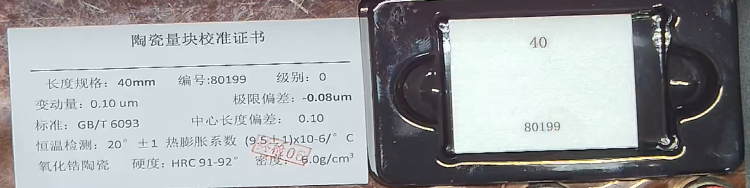

▲ 图7 40mm

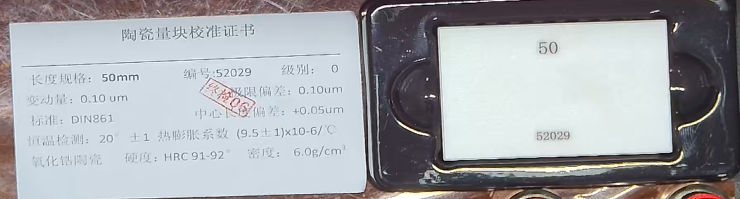

▲ 图8 50mm

三、校正过程数据分析

我们使用镊子将光栅高度计的测量探针缓慢抬起至标准量块的高度,随后将1.0005mm量块放入测量区域,等待界面数值稳定后读取并记录。接着,再次抬起探针,轻微挪动量块位置,待数值稳定后再次记录。如此循环重复5次,得到5组数据。完成一组后,更换下一块5mm标准量块,重复上述循环。

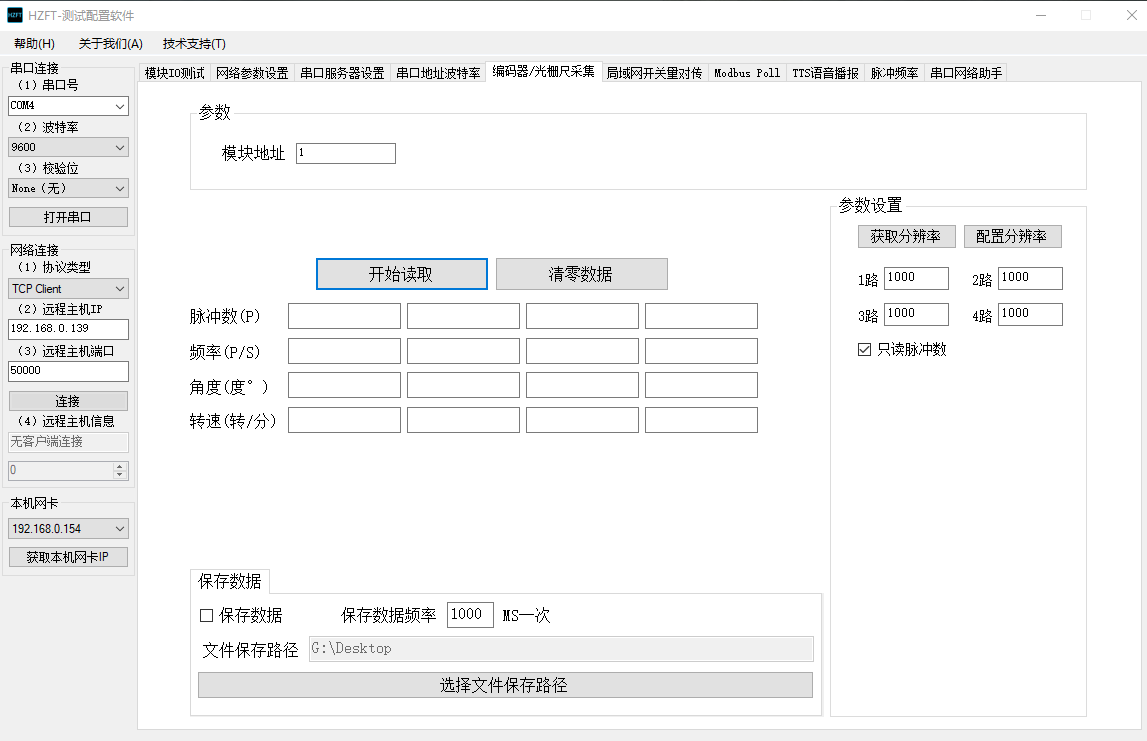

▲ 图9 读光栅脉冲数

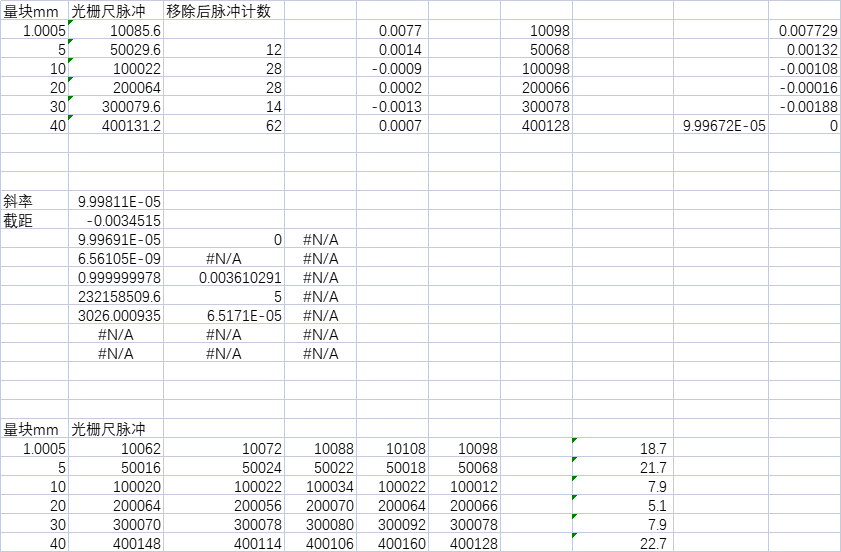

▲ 图10 实测数据

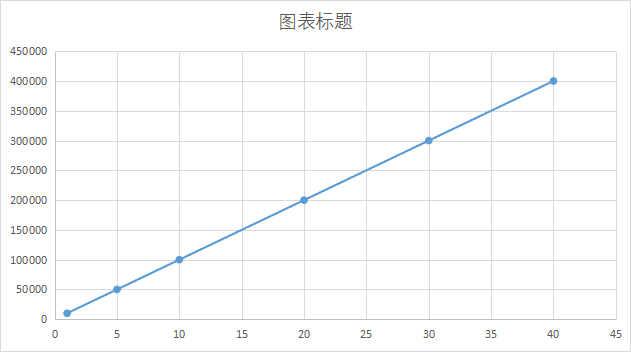

▲ 图11 线性关系

四、总结

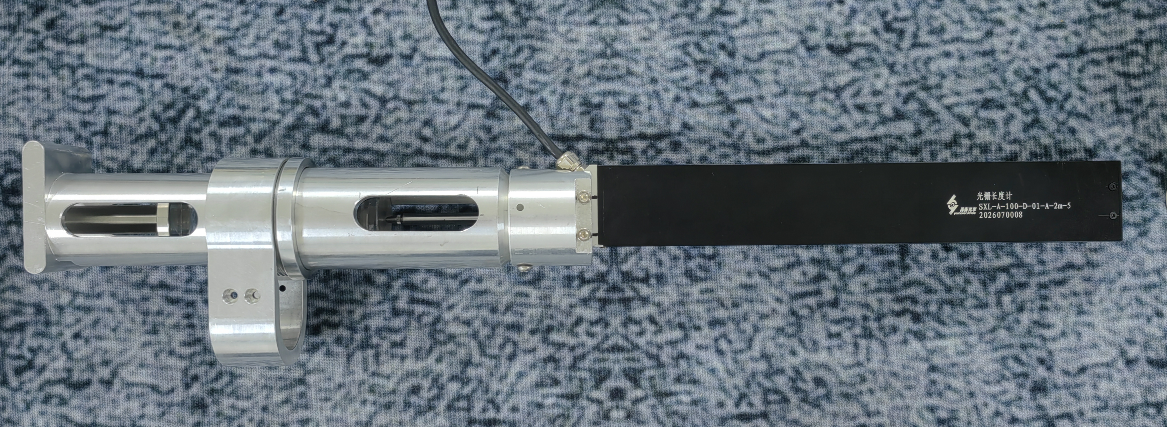

▲ 图12 禹衡光学改装

数据分析表明,光栅尺的脉冲数与氧化锆量块高度之间存在良好的线性关系。拟合得到的斜率约为 9.99811×10⁻⁵ mm/脉冲(即 0.0999811 μm/脉冲),截距约为 -0.003451504 mm。从数学上看,该斜率对应的理论分辨率可达 0.1 μm/脉冲。

然而,结合上位机实际读取的脉冲数值(其末位始终为偶数)可知,系统的实际有效分辨率为 0.2 μm/脉冲。而本项目的实际需求是:在 50 mm 行程内完成 20000 步运动,此时每步对应的位移分辨率为 2.5 μm/步。换算后,2.5 μm 对应约 12.5 个脉冲,在统计学上已跨越了一个分辨率数量级,因此当前系统的分辨率完全能够满足实际测量需求。
