RAG 系统进化论（七）：Multimodal RAG（多模态 RAG），当知识存在于表格、图片和页面中

本文导读： 企业知识不仅存在于文字中，还可能藏在扫描件、参数表格、结构图、截图和复杂页面布局里。本文将介绍 OCR（光学字符识别）、版面解析、表格结构保留、图片描述、多模态向量、页面检索与 VLM（视觉语言模型），理解 RAG 如何检索并回答非纯文本知识。

上一篇的 GraphRAG（基于知识图谱的 RAG）让系统能够连接跨文档实体和关系。

但到目前为止，我们处理的知识仍然主要是文本。

真实企业资料中，大量信息并不适合被简单抽取成纯文本：

text 复制代码

PDF（Portable Document Format，便携式文档格式）中的参数表格
产品结构图和接线图
扫描合同和历史档案
带图例的统计图表
故障截图
页面中的标题、脚注和分栏布局

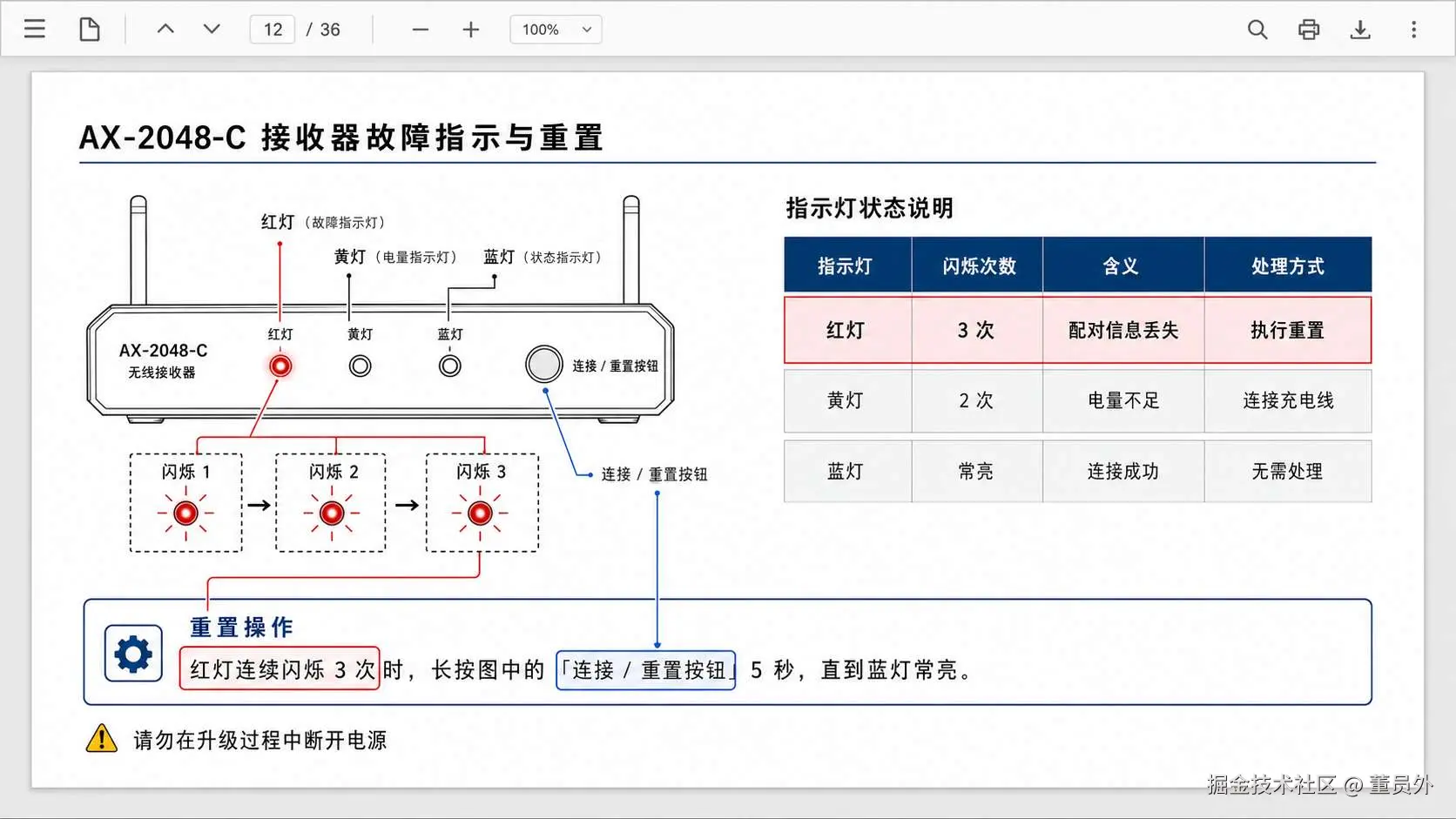

假设一份产品手册中有一页：

text 复制代码

左侧：AX-2048-C 接收器连接示意图
右侧：不同指示灯颜色对应的状态表
底部：红灯闪烁三次时的重置说明

用户问：

text 复制代码

图中红灯闪烁三次代表什么？应该按哪个按钮重置？

如果只提取文字，系统可能得到：

text 复制代码

红灯 闪烁三次 重置 长按五秒

却不知道：

哪个状态对应哪一行；
"长按五秒"指向图中的哪个按钮；
文字属于哪张图；
内容来自第几页的哪个区域。

这就是 Multimodal RAG 要解决的问题：

不只检索文本，还要保留并理解表格、图片、页面布局以及不同内容之间的对应关系。

什么是"多模态"？

Modality（模态）可以理解为信息的表现形式。

在 RAG 中，常见模态包括：

text 复制代码

文本：段落、标题、列表
表格：行、列、表头和单元格
图片：照片、示意图、截图
页面：版面、阅读顺序、位置关系
音频或视频：语音、画面和时间轴

这一篇主要讨论文档场景中的文本、表格、图片和页面。

Multimodal RAG 的目标不是让所有内容都变成图片，也不是只调用一次视觉模型，而是：

text 复制代码

正确解析不同模态
        ↓
为不同模态建立可检索索引
        ↓
根据问题召回文本、表格或页面
        ↓
使用适合的模型理解证据
        ↓
返回带页码和区域的答案

为什么纯文本 RAG 会丢失信息？

表格被打平成字符串

原始表格：

指示灯	闪烁次数	状态	处理方式
红色	3	配对信息丢失	长按连接按钮 5 秒
黄色	2	电量不足	连接充电线

错误的文本抽取可能变成：

text 复制代码

红色 3 配对信息丢失 长按连接按钮 5 秒
黄色 2 电量不足 连接充电线

数据还在，但行列关系和表头含义变弱了。

图片中的信息无法被普通文本检索看到

按钮位置、零部件形状和趋势图变化可能只存在于图片像素中。

如果没有图片描述或多模态向量，文本检索器根本不知道图片里有什么。

页面布局被破坏

双栏页面、脚注、图注和侧边栏如果按错误顺序拼接，会产生不存在的语义。

例如左栏第一段可能被错误接到右栏第二段后面。

因此，多模态 RAG 的第一步仍然不是"大模型回答"，而是正确解析文档。

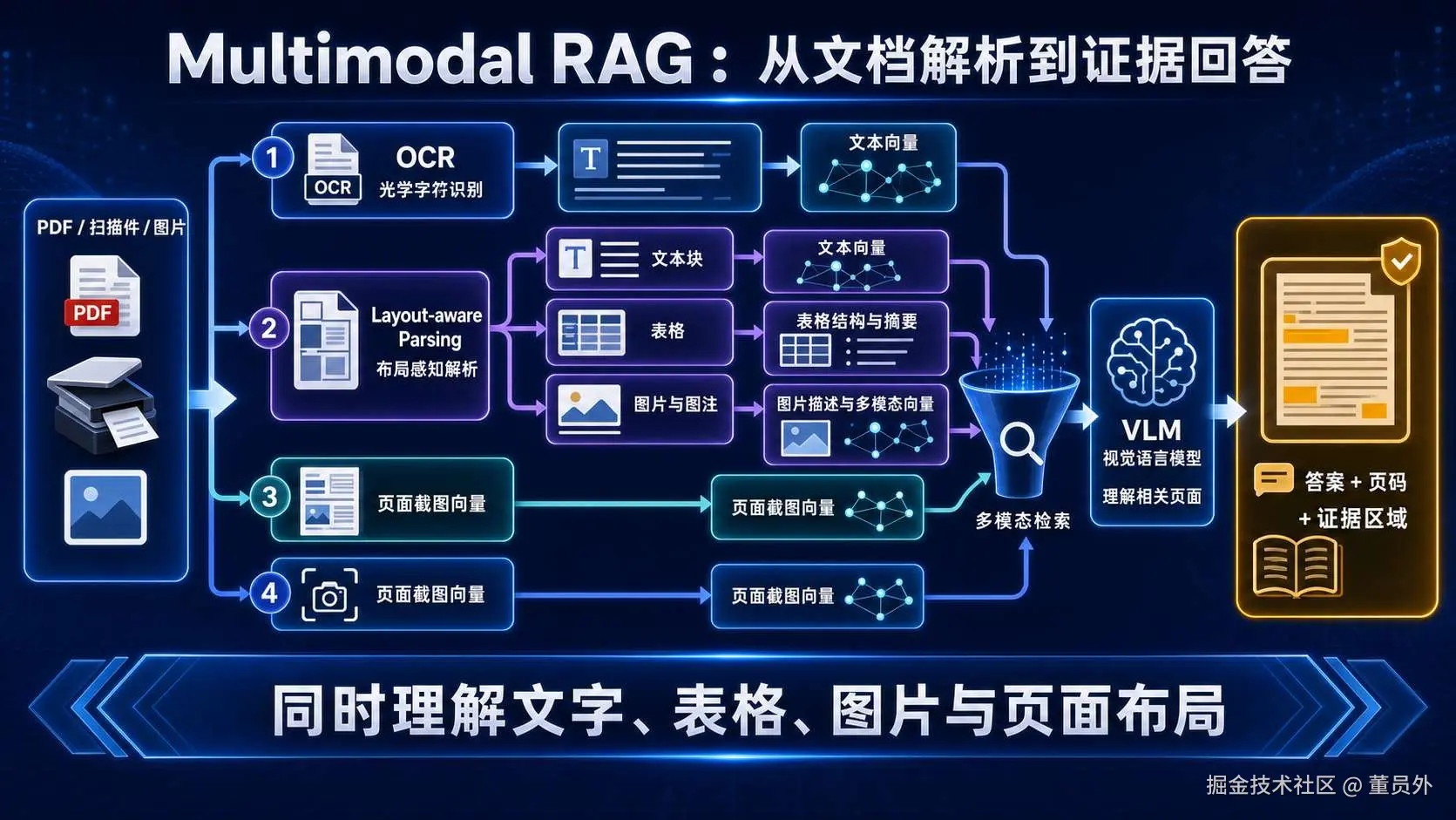

多模态 RAG 的完整流程

第一步：OCR 识别扫描文字

OCR 的全称是 Optical Character Recognition（光学字符识别）。

它把扫描件或图片中的文字转换成可以搜索的文本。

OCR 适合处理：

扫描 PDF；
拍照文档；
图片中的标签；
无文本层的历史档案。

但 OCR 只解决"看见文字"，不自动理解：

文字属于哪个表格单元格；
标签指向图中的哪个部件；
页面应该按什么顺序阅读；
识别结果是否因为模糊而出错。

因此，OCR 结果还需要位置坐标和置信度。

ts 复制代码

interface OCRBlock {
  // 保存识别出的文字内容
  text: string;

  // 保存文字位于页面中的矩形区域
  boundingBox: BoundingBox;

  // 保存 OCR 对本次识别结果的置信度
  confidence: number;

  // 保存页码，便于后续回到原始页面
  pageNumber: number;
}

第二步：Layout-aware Parsing 保留页面结构

Layout-aware Parsing（布局感知解析）识别页面中的标题、段落、图片、表格、页眉、页脚和阅读顺序。

它不会只输出一长串文字，而是输出带类型和坐标的页面元素：

text 复制代码

标题：4.2 接收器故障
正文：红灯闪烁表示......
图片：接收器正面结构图
图注：图 4-3 连接按钮位置
表格：指示灯状态与处理方式

布局信息可以帮助系统：

把图片和对应图注放在一起；
保留表头与单元格关系；
删除重复页眉和页脚；
按正确顺序组织双栏页面；
返回具体证据区域。

ts 复制代码

async function parsePage(
  page: PDFPage,
) {
  // 同时读取页面文本层和视觉布局，识别不同区域
  const layout = await detectLayout(page);

  // 对没有文本层的区域执行 OCR，并保留坐标与置信度
  const ocrBlocks = await runOCRForImageRegions(
    page,
    layout.imageRegions,
  );

  // 将标题、段落、表格、图片和图注按阅读顺序组织
  return assemblePageElements(layout, ocrBlocks);
}

第三步：保留表格的行列关系

Table Extraction（表格抽取）将表格解析为表头、行、列和单元格，而不是只保留视觉上的文字顺序。

可以为同一张表保存三种表示：

text 复制代码

结构化数据：
适合精确读取单元格和执行计算

Markdown 表格：
适合放入大模型上下文

自然语言摘要：
适合通过语义向量检索

例如，为前面的状态表生成摘要：

text 复制代码

该表描述机械键盘指示灯状态。
红灯闪烁三次表示配对信息丢失，需要长按连接按钮五秒。
黄灯闪烁两次表示电量不足，需要连接充电线。

摘要负责帮助召回，最终回答仍应回到原始表格行，避免摘要遗漏条件。

ts 复制代码

async function indexTable(
  table: ParsedTable,
) {
  // 保存表头、行列和单元格，保留可精确查询的结构
  await structuredTableStore.save(table);

  // 生成用于语义检索的表格摘要，但不替代原始数据
  const summary = await summarizeTable(table);

  // 为摘要建立向量，并关联原表、页码和坐标
  await vectorStore.add({
    content: summary,
    metadata: {
      type: "table",
      tableId: table.id,
      pageNumber: table.pageNumber,
      boundingBox: table.boundingBox,
    },
  });
}

第四步：让图片可以被检索

普通文本向量库无法直接理解图片。

常见做法有两种。

Image Captioning：先生成图片描述

Image Captioning（图片描述生成）使用视觉模型为图片生成文字说明：

text 复制代码

图片描述：
AX-2048-C 无线接收器正面示意图，
连接按钮位于 USB 接口右侧，标记为 B。

然后对描述建立文本向量。

优点是可以复用现有文本检索系统；缺点是描述可能遗漏细节，也可能产生错误描述。

Multimodal Embedding：把文本和图片映射到同一空间

Multimodal Embedding（多模态向量表示）可以把文本和图片转换到可比较的向量空间。

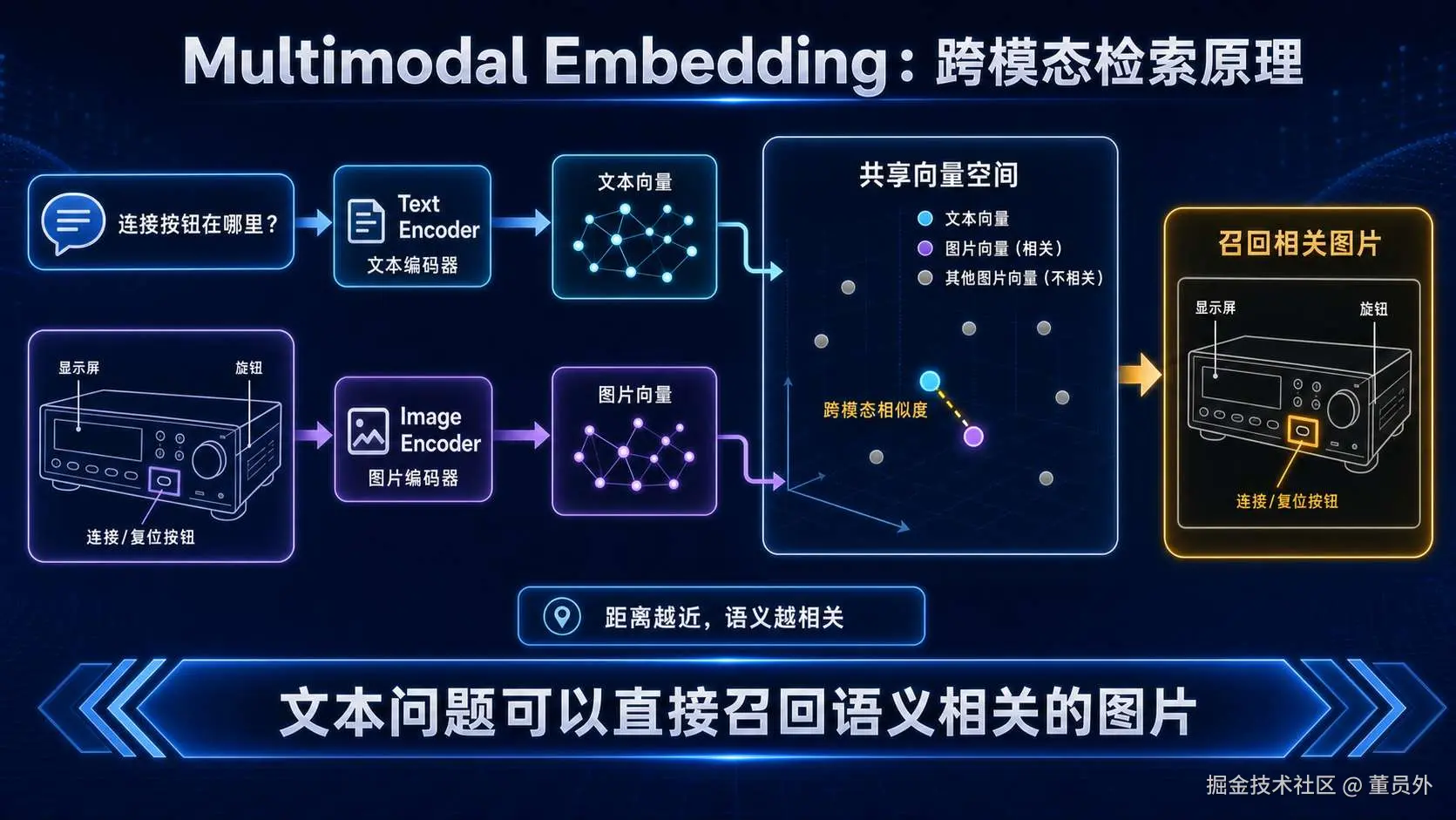

图：文本和图片分别转换为向量后进入同一个向量空间；语义越相关，两种向量之间的距离越近。

这样，文本问题可以直接召回相关图片。

两种方法可以组合：图片描述帮助关键词和文本检索，多模态向量负责跨模态召回。

第五步：直接检索完整页面

有些信息很难被拆成独立元素：

图和说明文字共同表达含义；
多个箭头连接不同部件；
图例和数据点相互对应；
页面布局本身决定阅读方式。

这时可以使用 Page Screenshot Retrieval（页面截图检索）：

text 复制代码

PDF 每一页渲染为图片
        ↓
为页面图片生成多模态向量
        ↓
根据问题召回相关页面
        ↓
把完整页面交给视觉语言模型理解

这种方式保留的信息更完整，但页面粒度较大，也会增加视觉模型的推理成本。

因此常见组合是：

text 复制代码

元素级索引：用于快速精确召回文本、表格和图片
页面级索引：用于保留复杂布局和整体语境

第六步：使用 VLM 理解最终证据

VLM 的全称是 Vision-Language Model（视觉语言模型）。

它能够同时接收文字和图片，用于：

读取图表趋势；
理解示意图中的箭头和标签；
对照问题定位表格行；
结合页面文字与图片回答。

VLM 不应该默认读取整份 PDF。

更合理的方式仍然是先检索，再把少量相关页面或区域交给它：

text 复制代码

100 页产品手册
      ↓ 检索
第 23 页状态表 + 第 24 页结构图
      ↓ VLM
回答红灯状态和按钮位置

这保留了 RAG 的核心思想：

先缩小证据范围，再让模型理解证据。

第七步：返回页码和 Evidence Region

Evidence Region（证据区域）记录答案来自页面中的哪个位置。

一条多模态证据至少应该包含：

text 复制代码

文档 ID
页码
内容类型
区域坐标
原始文字或图片
解析版本
更新时间

用户不仅可以看到"来源于产品手册第 23 页"，还可以在页面预览中高亮对应表格行或图片区域。

这对合同、财务报告和技术手册尤其重要。

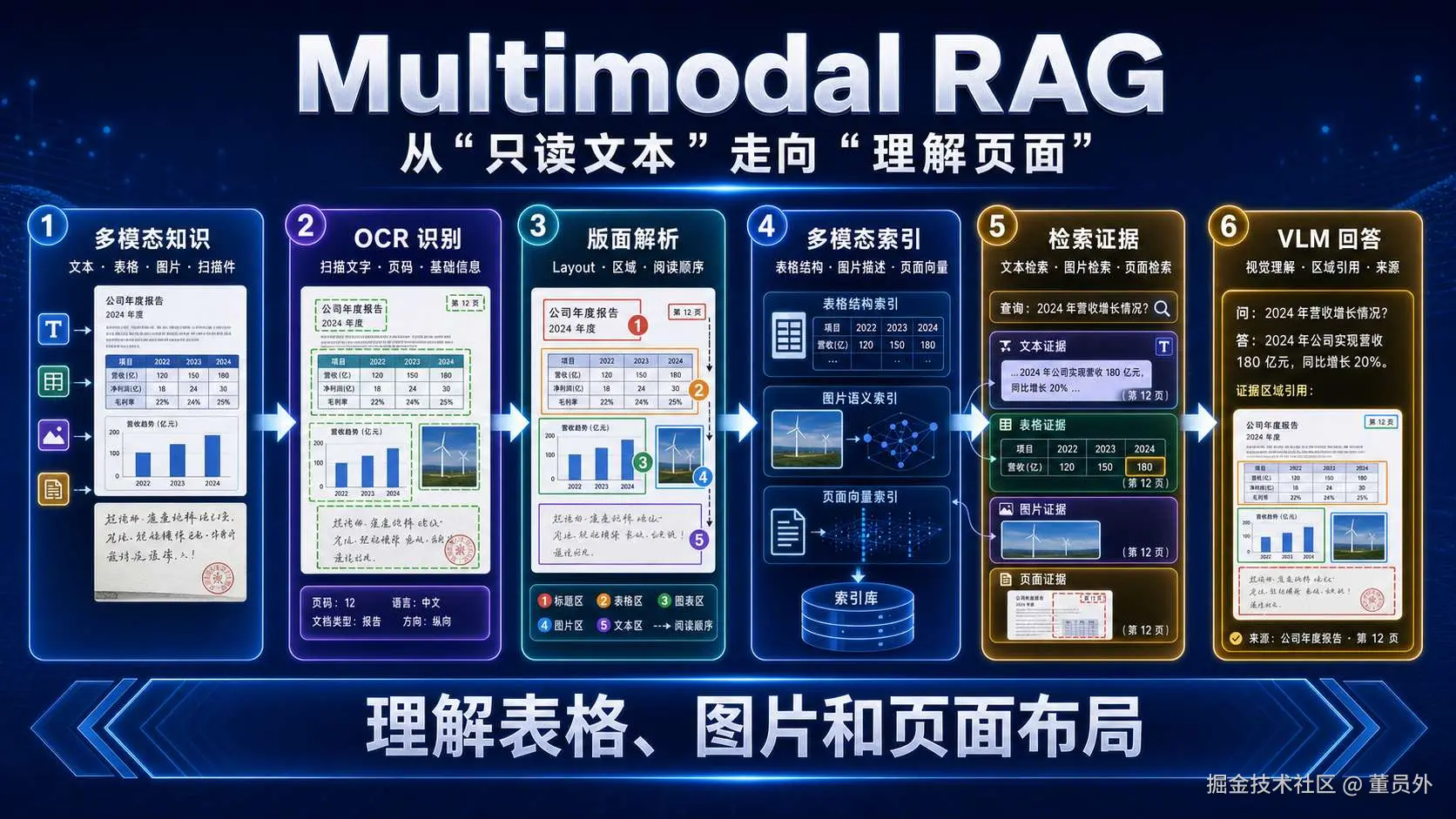

把七个步骤串成多模态索引过程

ts 复制代码

async function buildMultimodalIndex(
  document: PDFDocument,
) {
  // 逐页渲染文档，保留页面截图作为完整视觉证据
  const pages = await renderDocumentPages(document);

  for (const page of pages) {
    // 识别页面布局、文本、表格、图片及其坐标
    const elements = await parsePage(page);

    // 为文本段落建立普通文本索引和向量索引
    await indexTextElements(elements.textBlocks);

    // 保存表格结构，并为表格摘要建立语义索引
    await Promise.all(
      elements.tables.map(indexTable),
    );

    // 为图片生成描述和多模态向量，并关联图注
    await indexImages(
      elements.images,
      elements.captions,
    );

    // 为完整页面建立多模态向量，保留复杂布局
    await indexPageScreenshot(page);
  }
}

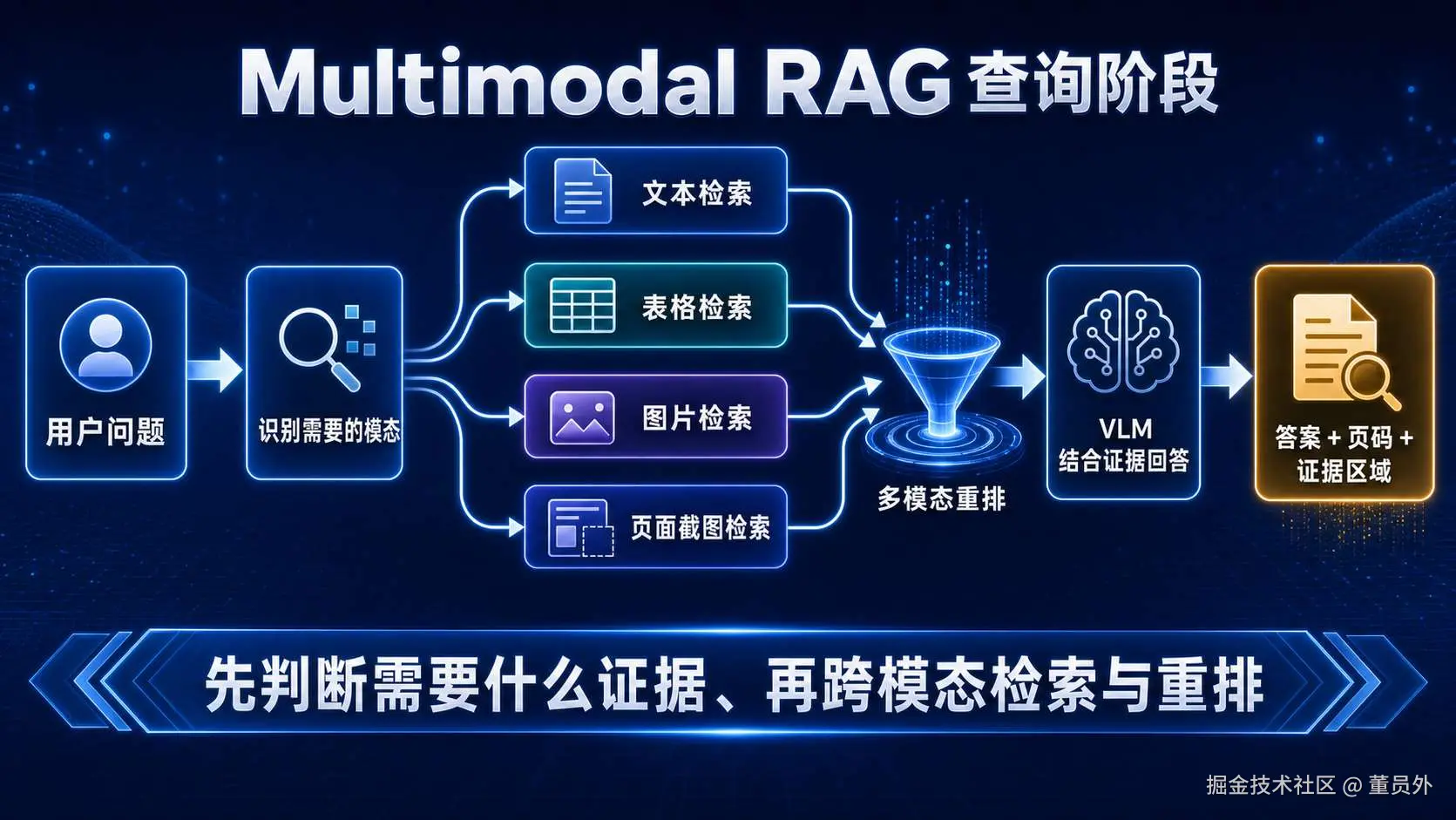

完整的多模态查询过程

ts 复制代码

async function answerWithMultimodalRAG(
  question: string,
) {
  // 判断问题更可能需要文本、表格、图片还是完整页面
  const intent = await classifyModalities(question);

  // 并行检索与问题有关的不同模态证据
  const candidates = await retrieveByModalities(
    question,
    intent,
  );

  // 对候选结果去重和重排，只保留少量相关页面与区域
  const evidence = await rerankMultimodalEvidence(
    question,
    candidates,
  );

  // 让视觉语言模型结合文字、表格和页面图片回答
  const answer = await generateWithVLM(
    question,
    evidence,
  );

  // 返回答案、页码和区域坐标，支持原页面高亮
  return attachEvidenceRegions(answer, evidence);
}

Multimodal RAG 引入了哪些技术和方案？

Multimodal RAG 并不是简单地把图片交给大模型。

它在传统文本 RAG 的基础上，增加了从文档解析、内容表示、跨模态检索到视觉理解的一组能力：

技术	主要作用	产生的内容
OCR（光学字符识别）	识别扫描件和图片中的文字	文字、位置坐标和识别置信度
Layout-aware Parsing（布局感知解析）	恢复标题、段落、分栏、表格和图注之间的位置关系	带类型和坐标的页面元素
Table Extraction（表格抽取）	保留表头、行列和单元格结构	结构化表格、Markdown 或 JSON
Image Captioning（图片描述生成）	把图片主要内容转换成文字	可以参与关键词和文本向量检索的图片描述
Multimodal Embedding（多模态向量）	把文本和图片映射到同一个向量空间	文本向量、图片向量和跨模态相似度
Page-level Indexing（页面级索引）	把完整页面截图作为一个检索单元	页面图片、页面向量和页码
Multimodal Reranking（多模态重排）	同时判断问题与文本、表格、图片和页面的相关性	排序后的多模态证据
VLM（视觉语言模型）	结合文字和视觉内容理解最终证据	基于页面、表格和图片生成的答案
Evidence Region（证据区域）	记录答案来自页面的哪个位置	页码、区域坐标和高亮范围

这些技术不一定全部使用。常见落地方式可以分成三类。

方案一：文本增强型

text 复制代码

OCR / 布局解析 / 表格抽取 / 图片描述
                ↓
          统一转换为文本
                ↓
        继续使用文本检索与文本模型

这种方案对原有 RAG 改动较小、成本较低，适合文字为主、偶尔包含表格和简单图片的文档。

它的局限是视觉信息最终仍被压缩成文字，复杂图形、空间关系和页面布局可能继续丢失。

方案二：多索引混合型

text 复制代码

文本索引 + 表格索引 + 图片索引 + 页面索引
                       ↓
             并行检索与多模态重排
                       ↓
                 VLM 生成答案

这种方案同时保留不同模态的独立索引。系统根据问题选择一个或多个索引，再融合检索结果。

它适合技术手册、产品资料和财务报告，是效果、成本和可控性之间较均衡的方案。

方案三：页面原生型

text 复制代码

PDF 页面截图 → 页面向量检索 → VLM 直接理解完整页面

这种方案尽量保留原始页面，让模型直接看到表格、图片、图注和布局。

它适合版面关系决定含义的复杂 PDF，但页面图片占用更多存储和模型输入，检索与推理成本也更高。

实际系统经常把三种方案组合起来：

普通段落走文本检索，表格和图片建立独立索引，布局复杂的页面保留截图，最终只让 VLM 查看少量最相关证据。

Multimodal RAG 解决了什么？

1. 知识范围从文本扩展到多种模态

系统可以检索扫描件、表格、图片、图表和完整页面。

2. 减少纯文本抽取造成的信息损失

表格保留行列关系，图片保留视觉内容，页面保留布局和阅读顺序。

3. 支持跨模态问题

用户可以用文字问题查找图片，也可以让模型结合图和文字回答。

4. 引用可以精确到页面区域

答案能够回到原始页码、表格行或图片区域，而不是只提供文档名称。

应该选择哪种多模态方案？

文档特点	优先方案
以普通段落为主	文本解析与文本向量
包含大量规则表格	表格结构化抽取 + 表格摘要
图片内容相对简单	图片描述 + 文本检索
需要文本查图片	多模态向量
页面布局决定含义	页面截图检索 + VLM
文档类型复杂	元素级索引与页面级索引组合

技术不是越多越好。

一份纯文本说明书没有必要让每一页都经过昂贵的视觉模型；一份复杂电路图也不能只依赖 OCR。

Multimodal RAG 还留下了什么问题？

解析和索引成本更高

同一份文档可能同时产生文本、表格、图片和页面索引，还要保存坐标与原始文件。

错误来源变多

OCR 可能识别错误，表格可能错位，图片描述可能遗漏细节，视觉模型也可能看错。

推理延迟更高

图片和完整页面占用更多输入空间，视觉模型的推理通常也比纯文本更重。

复杂任务仍需要人为规定步骤

假设用户提出：

text 复制代码

分析过去六个月所有产品故障，
找出异常批次，对照结构图判断可能的零部件，
再给出调查计划。

系统需要：

拆解任务；
查询统计数据；
检索工单；
查看产品结构图；
根据中间结果继续调查；
决定什么时候结束。

固定的多模态检索流程并不足以完成这类开放式任务。

下一篇：Agentic RAG（智能体式 RAG）

下一篇进入 Agentic RAG。

系统将从：

text 复制代码

用户提问 → 执行一次预设流程 → 返回答案

演进到：

text 复制代码

理解目标 → 制订计划 → 选择工具
→ 多步检索 → 根据结果调整计划
→ 完成任务

Multimodal RAG 让系统能够理解更多形式的知识。

Agentic RAG 要解决的是：

面对开放式、多步骤任务，系统怎样自主决定先做什么、接下来查什么，以及何时停止？
