振动监测是工业预测性维护领域的核心刚需，在风机、电机、齿轮箱等大型旋转设备的状态监测中，往往需要在不同测点布置多个IEPE振动传感器，通过多通道振动数据的相位关联分析，才能精准定位故障发生的具体位置。传统的多片独立ADC分时采集方案会带来难以消除的通道相位偏差，严重影响后续故障诊断算法的准确率。
本文基于ZYNQ异构架构，完整实现一套8路1MSPS同步IEPE振动采集系统，充分发挥FPGA高速并行逻辑+ARM嵌入式业务处理的双重优势，所有方案均可直接落地到工业测控场景。
一、项目背景与设计目标
在工业设备状态监测场景中，多通道同步振动采集的精度直接决定了故障诊断的准确性。单通道振动采集已无法满足复杂工业场景的需求，多通道同步采集成为工业测控的刚需。
本项目的核心设计目标如下：
- 实现8路IEPE传感器同步采集，单通道采样率稳定达到1MSPS，消除通道间相位偏差
- 支持IEPE传感器恒流激励输出，适配市面绝大多数工业IEPE振动探头
- FPGA完成底层时序控制与数据缓存，ARM实现振动特征运算与千兆网高速上传
- 整体方案具备高可靠性、高落地性，可直接用于工业现场部署

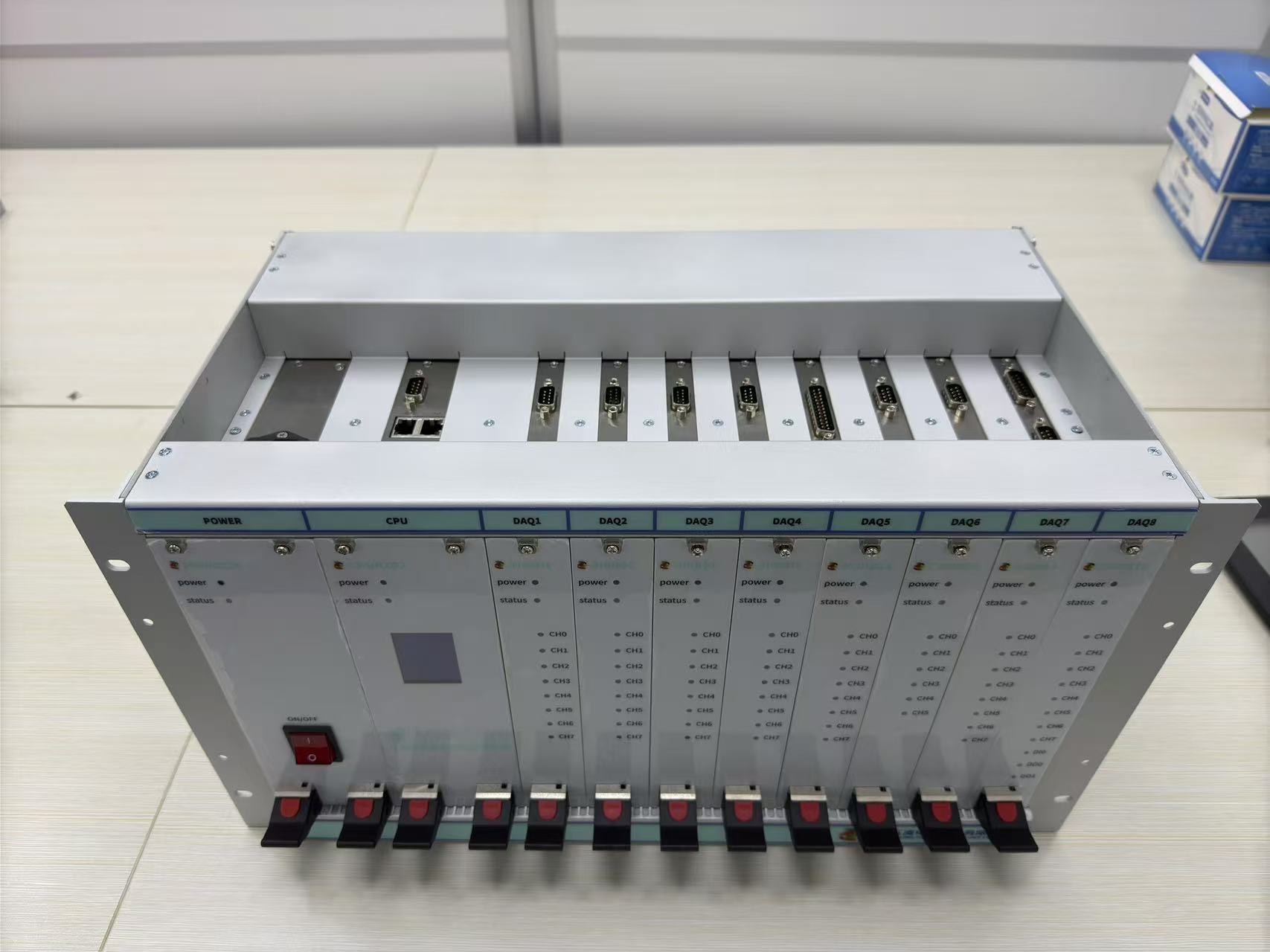

二、硬件架构设计
整套系统围绕ZYNQ异构芯片搭建，硬件电路分为前端模拟调理、ZYNQ核心处理、接口输出三大模块，兼顾采集精度与系统稳定性。
1. 前端IEPE信号调理模块
每路通道独立设计恒流激励电路，为IEPE传感器提供4mA的恒流供电，这是IEPE传感器正常工作的必要条件。之后通过程控仪表放大器完成信号的增益可调放大，搭配二阶抗混叠滤波电路，滤除1MHz以上的高频噪声，保证输入到ADC的信号纯净度。
2. 多通道ADC采集模块
选用8通道同步采样型16位高速ADC芯片，所有通道共用同一个转换启动信号，从硬件根源上保证多通道采样的同步性，单通道采样率最高支持2MSPS，本项目配置为1MSPS稳定运行。
3. ZYNQ核心处理模块
PL（FPGA端）负责ADC采样时序驱动、数据乒乓缓存、同步时序校正；PS（ARM端）搭载Linux系统，完成数据解析、振动特征值运算、千兆网UDP批量数据上传。
4. 外设接口模块
板载千兆以太网PHY芯片、eMMC本地存储颗粒、状态指示灯与按键交互，支持数据实时上传与本地断网续存。
三、FPGA端核心逻辑设计
FPGA是整个系统实现多通道同步采集的核心，所有逻辑均在Vivado环境下开发，核心模块划分如下：
1. ADC采集时序驱动模块
严格对照ADC芯片的datasheet编写驱动逻辑，生成同步转换启动信号与SPI配置时序，确保8路ADC同时启动转换、同时输出采样数据，不存在启动先后的时序差。通过FPGA的全局时钟网络，保证所有通道的采样时钟完全同源。
2. 多组乒乓FIFO缓存设计
为每一路通道配置独立的双块RAM组成乒乓缓存结构，避免多通道数据写入时的总线冲突，同时解决高速采样与ARM侧数据读取的带宽匹配问题，保证采样过程中不会出现数据丢包。
3. AXI HP高速批量数据搬运
通过ZYNQ的AXI HP高性能接口，将PL端FIFO中的采集数据直接搬运到PS端的DDR内存中，无需经过ARM内核中转，最高可支持400MB/s以上的传输带宽，完全满足8路16位1MSPS数据的实时传输需求。
4. 多通道数据时序对齐校正模块
每包数据的帧头位置自动插入全局同步时间戳，对因为布线延迟、ADC输出时序偏移导致的微小相位差进行数字域校正，最终输出的8路数据时间对齐精度可控制在1个采样时钟周期以内。
四、ARM端软件功能实现
ARM侧基于Linux系统开发，专注于业务层的数据处理与交互，不需要占用内核资源处理底层采样时序：
1. 多通道数据并行解析
从DDR内存中按通道分离原始采集数据，完成16位采样数据的格式转换、数值校准，剔除传输过程中的异常值。
2. 振动特征算法实时运算
轻量版算法在ARM端直接完成振动有效值、峰峰值、峭度指标的实时计算，不需要将全部原始数据上传到上位机，有效降低网络传输带宽压力。
3. 千兆网高速数据上传
基于UDP协议实现批量数据打包上传，每包配置固定帧头、通道编号、时间戳、有效数据与校验位，上位机解析后可以直接还原8路同步振动数据，实测上传带宽稳定可达80Mbps以上。
4. 参数配置与状态监控
支持通过上位机在线修改采样增益、采样时长、上传间隔等参数，实时回传系统运行状态、传感器断线报警信息，适配工业现场远程运维需求。
五、多通道同步性核心方案
本项目的同步精度是整个系统的核心指标，通过三级同步机制实现高精度无偏差采集：
1. 硬件级同步
所有8路通道共用同一个ADC转换启动信号与同源采样时钟，从模拟采样环节保证同步启动，避免分时采集的固有相位差。
2. 逻辑级同步
FPGA内部分配全局同步复位信号，所有通道的采样计数器、FIFO写使能信号全部同源触发，不存在逻辑运行的时序偏移。
3. 数字校正同步
在数据打包环节为每一组8路对应采样点插入同一个全局时间戳，通过后续算法消除电路板上的布线延迟、器件延迟带来的纳秒级误差，最终实测通道间相位偏差小于0.1°@1kHz正弦信号。
六、实测结果与问题优化
项目实际在ZYNQ 7020平台上完成全功能测试，核心实测指标与遇到的典型问题优化如下：
| 测试项 | 实测结果 |
|---|---|
| 单通道采样率 | 1MSPS 稳定运行 |
| 通道数量 | 8路全同步采集 |
| 采样位宽 | 16bit |
| 通道间相位差 | < 0.1° @1kHz |
| 千兆网上传带宽 | 85Mbps 无丢包 |
| 连续运行稳定性 | 72小时长时间测试无数据丢失 |
调试过程中遇到的典型问题与优化方案：
1. 初期存在少量数据丢包问题
- 优化前：单FIFO深度不足，突发高带宽数据传输时出现溢出
- 优化后：将单通道FIFO深度提升至32KB，搭配AXI HP接口的异步缓存机制，彻底解决了高速数据传输的丢包问题
2. 通道间存在微小相位偏差
- 优化前：未做布线延迟校正，通道间存在约2~3个采样点的偏移
- 优化后：在逻辑中加入手动时序偏移补偿模块，通过偏移对齐每一路的数据采样点，最终实现全通道时间完全对齐
3. IEPE传感器长时间运行基线漂移
- 优化前：模拟电路温漂导致采样基线缓慢偏移
- 优化后：在ARM软件中加入定期自动零点校准机制，温度每变化5℃自动执行一次基线校准，有效抑制了温漂带来的采样误差
