zabbix企业级监控平台4——分布式监控与grafana数据可视化

1 分布式监控

1.1 简介

Zabbix 分布式依靠 Zabbix Proxy 实现分层采集，分为三层：

Zabbix Server（中心服务端）：统一存储数据、展示图表、告警、配置下发（唯一数据库）
Zabbix Proxy（分布式代理节点）：分机房 / 分区域部署，就近采集本地设备，缓存数据后同步给 Server
被监控端（Agent/JMX/SNMP 设备）：服务器、网络设备、Java 应用等

架构优势

分流采集压力：上千台设备不会压垮中心 Server
跨机房网络隔离：分支机房仅 Proxy 能连通中心，设备不用暴露给公网 / 核心内网
断网缓存：分支机房断网时 Proxy 本地缓存监控数据，恢复网络自动补传，无数据丢失
分层权限管理：不同机房运维只管理本地 Proxy，隔离权限

1.2 部署

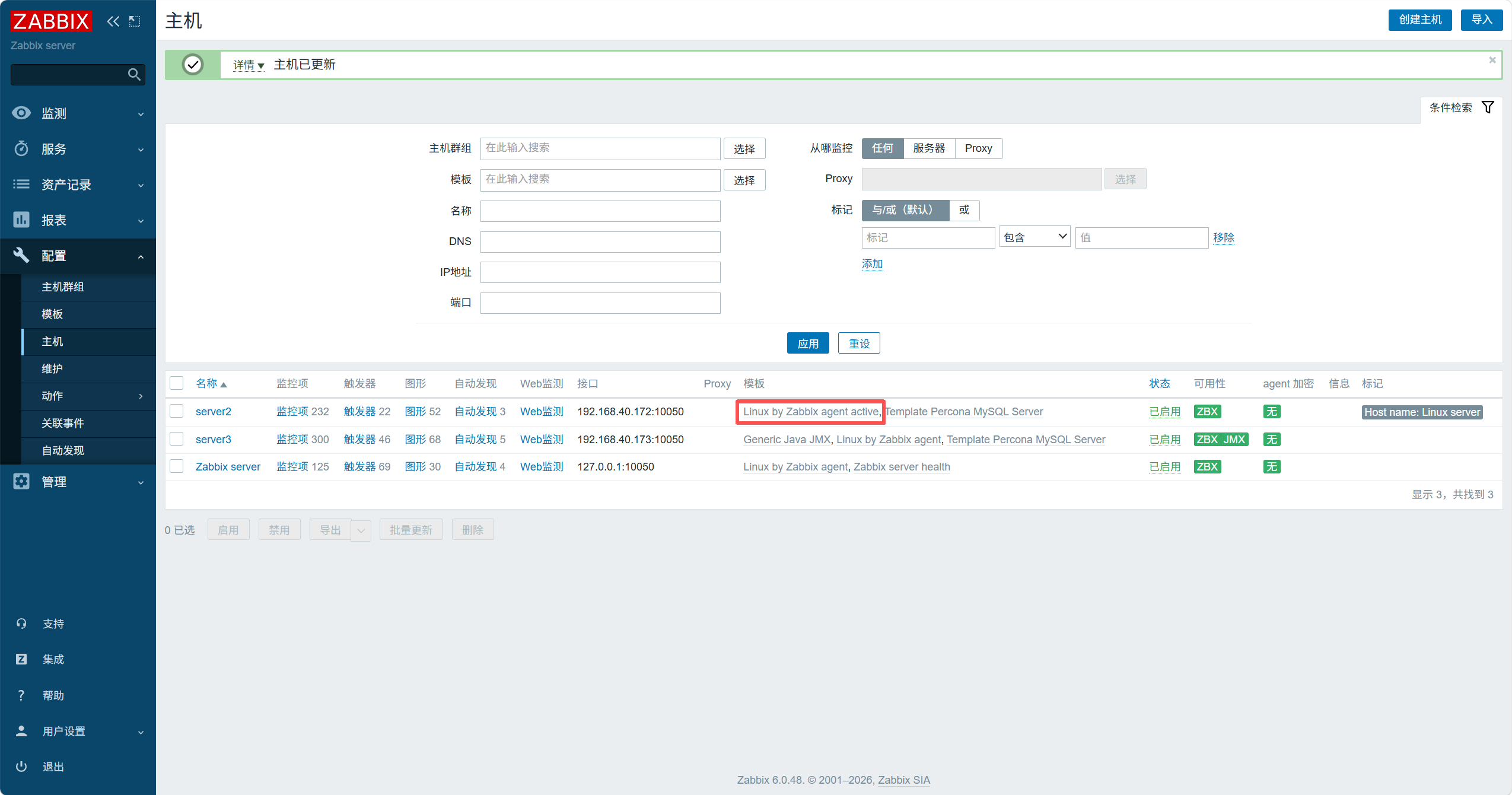

server2的模板改为主动式

新开虚拟机server4做proxy，使用Rocky linux 9.6做镜像

安装proxy

bash 复制代码

[root@server4 ~]# rpm -Uvh https://repo.zabbix.com/zabbix/6.0/rhel/9/x86_64/zabbix-release-latest-6.0.el9.noarch.rpm
[root@server4 ~]# dnf install zabbix-proxy-mysql zabbix-sql-scripts

安装数据库

bash 复制代码

[root@server4 ~]# yum install -y mysql-server
[root@server4 ~]# systemctl enable --now mysqld

创建zabbix_proxy数据库

bash 复制代码

[root@server4 ~]# mysql
mysql> create database zabbix_proxy character set utf8mb4 collate utf8mb4_bin;
mysql> create user zabbix@localhost identified by 'password';
mysql> grant all privileges on zabbix_proxy.* to zabbix@localhost;
mysql> set global log_bin_trust_function_creators = 1;
mysql> quit;

导入数据

bash 复制代码

[root@server4 ~]# cat /usr/share/zabbix-sql-scripts/mysql/proxy.sql | mysql --default-character-set=utf8mb4 -uzabbix -p zabbix_proxy
[root@server4 ~]# mysql
mysql> set global log_bin_trust_function_creators = 0;
mysql> quit;

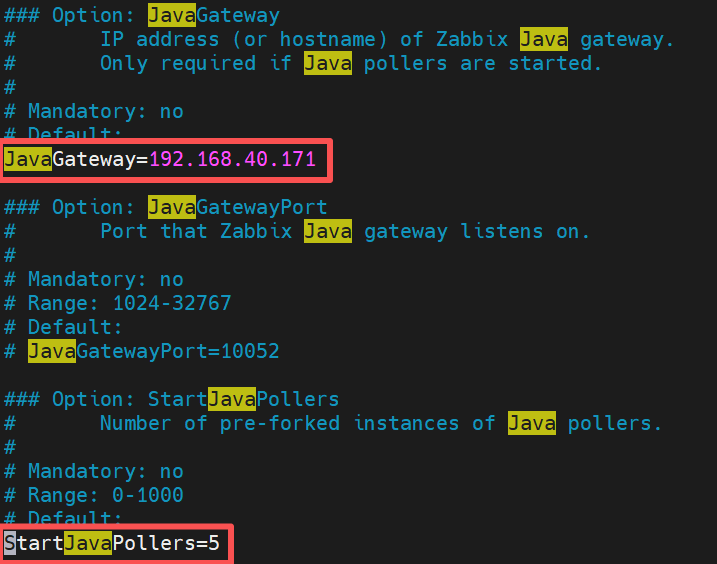

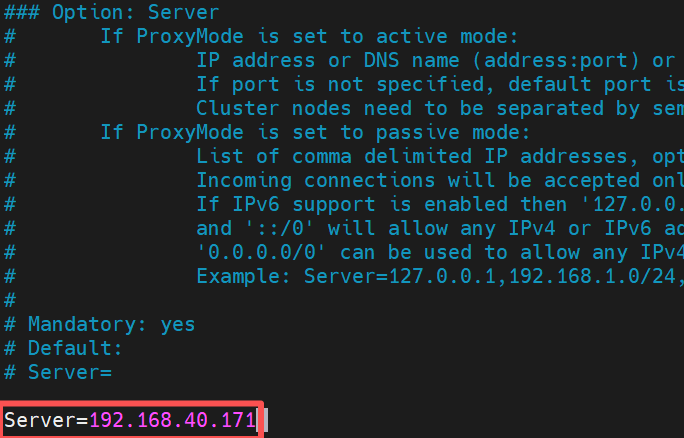

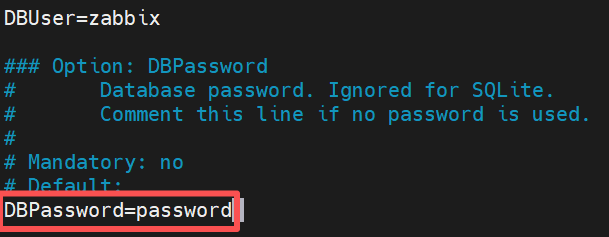

修改配置

bash 复制代码

[root@server4 ~]# vim /etc/zabbix/zabbix_proxy.conf
[root@server4 ~]# systemctl enable --now zabbix-proxy

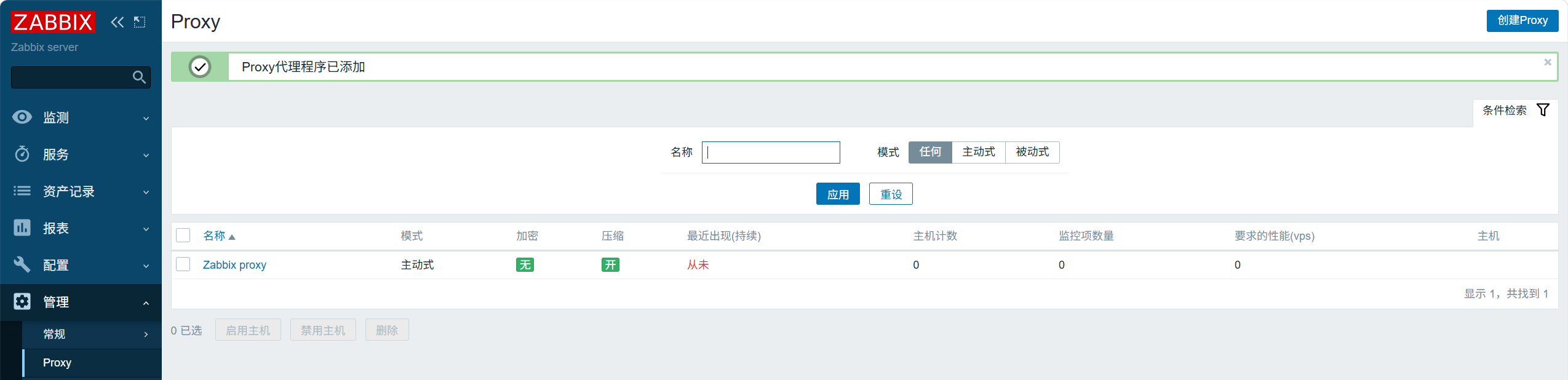

创建proxy

刷新server配置缓存

bash 复制代码

[root@server1 ~]# zabbix_server -R config_cache_reload

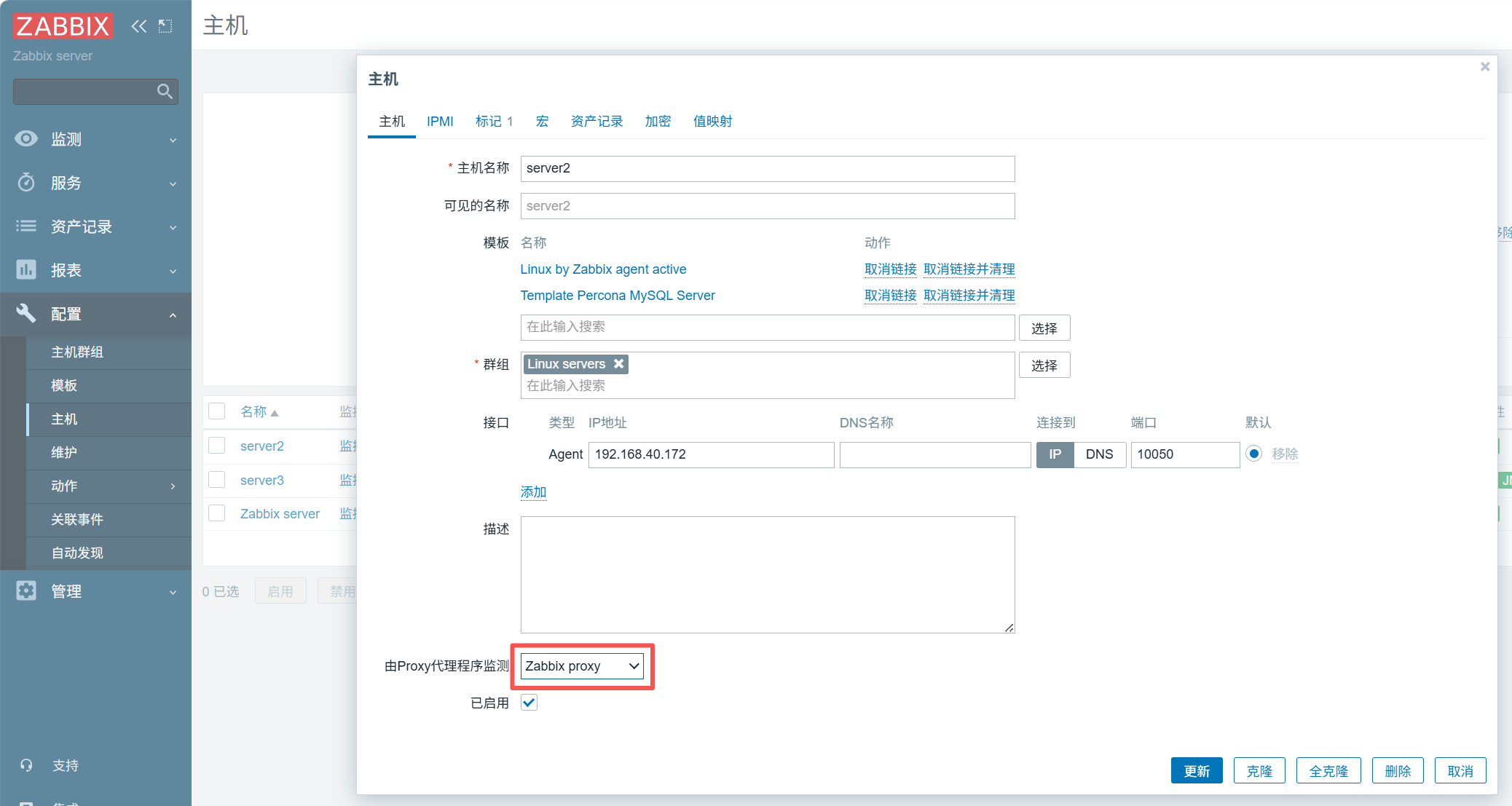

server2和server3设为由Proxy代理程序监测

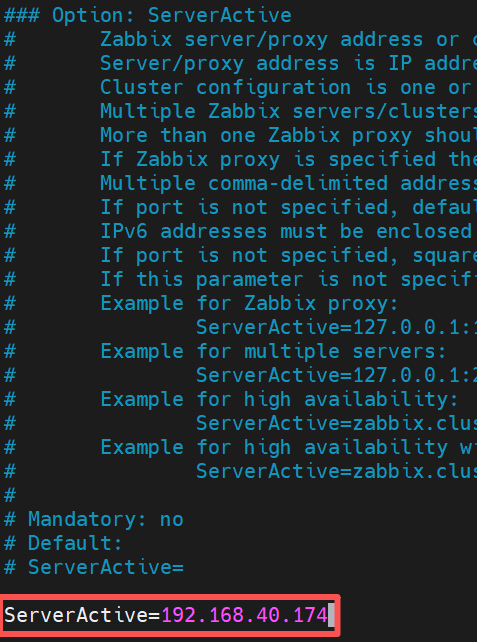

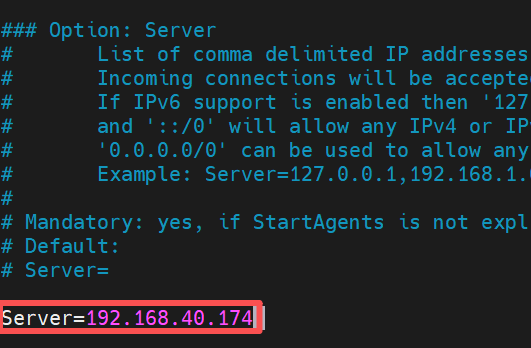

server2和server3的server指向proxy主机IP

bash 复制代码

[root@server2 ~]# vim /etc/zabbix/zabbix_agentd.conf
[root@server2 ~]# systemctl restart zabbix-agent.service

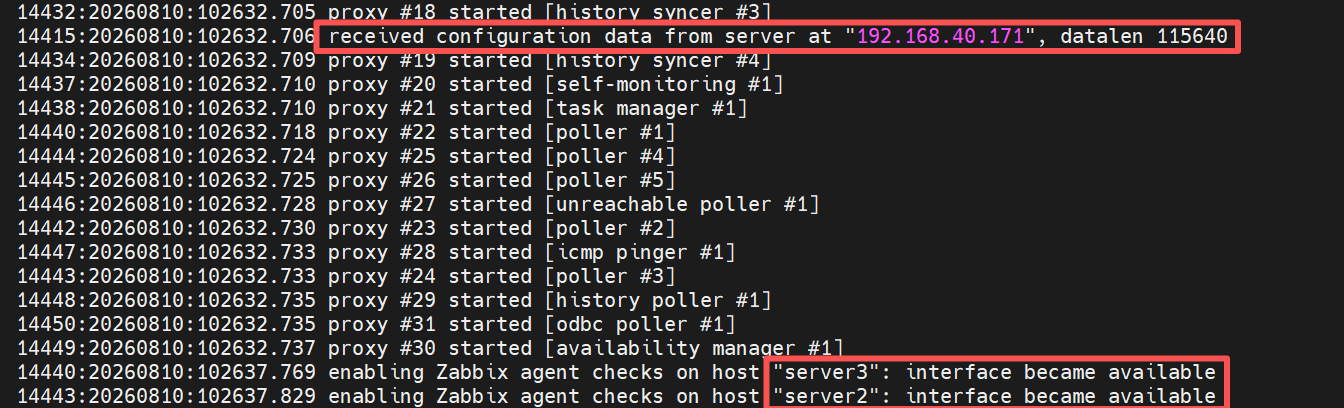

可以看到日志中会有如下信息

bash 复制代码

[root@server4 ~]# cat /var/log/zabbix/zabbix_proxy.log

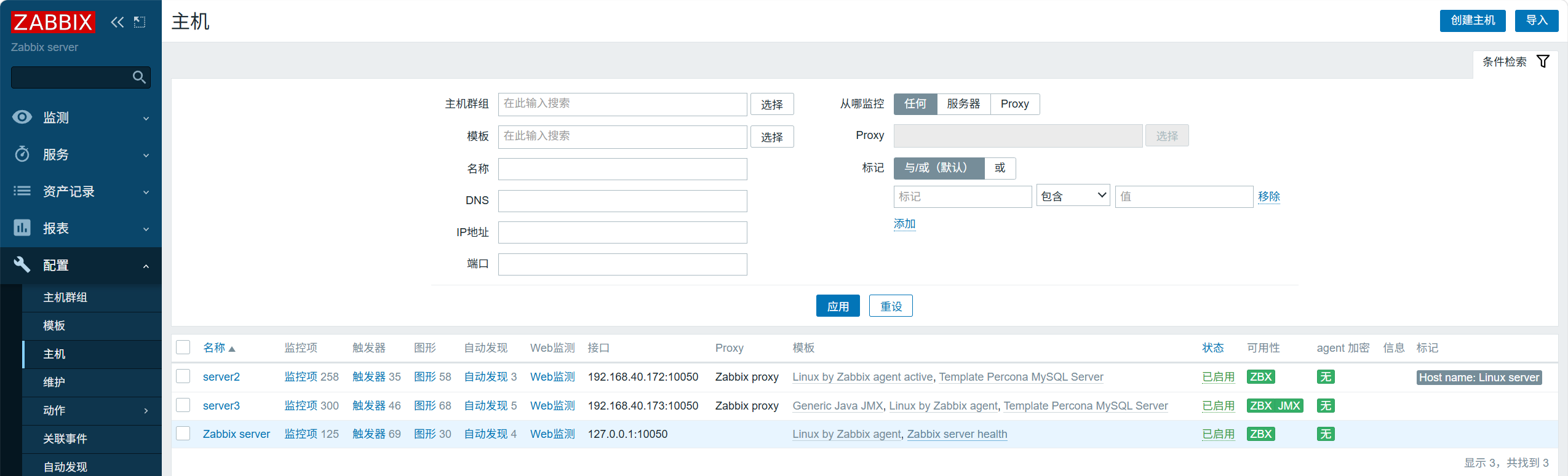

可用性为绿色即为部署成功

2 grafana数据可视化

2.1 简介

Grafana 是一款开源免费的数据可视化 & 监控大屏工具，主打时序数据展示，搭配 ELK、Zabbix、MySQL、Redis 等数据源使用。

核心作用

画图展示数据

支持折线图、柱状图、饼图、数字卡片、表格等，能把 ES 日志、服务器性能、业务指标做成直观大屏；
实时监控

自动刷新数据，持续观察集群 / 日志变化。
告警提醒

设置阈值，比如错误日志暴增、ES 集群变成 yellow/red 时，自动发钉钉、邮箱报警。
多数据源统一展示

一个页面同时放 ES 日志、服务器 CPU 内存、数据库指标，不用切换多个工具。

2.2 部署与使用

安装软件并启动

bash 复制代码

[root@server1 ~]# rpm -Uvh grafana-enterprise_12.4.8_31135008312_linux_amd64.rpm
[root@server1 ~]# systemctl enable --now grafana-server.service

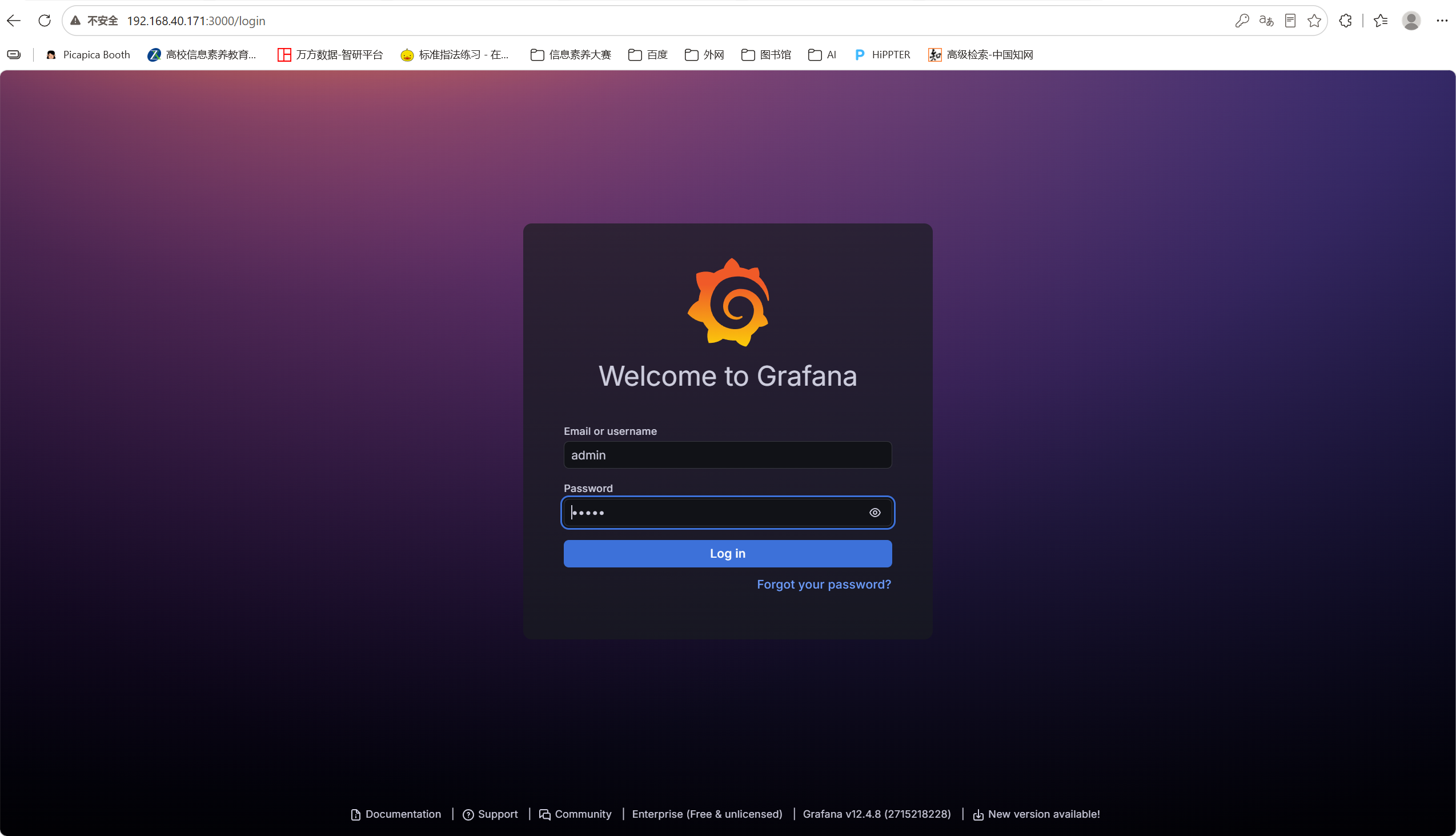

访问IP:3000，账号和密码均为admin，登录后会提示修改密码，也可跳过

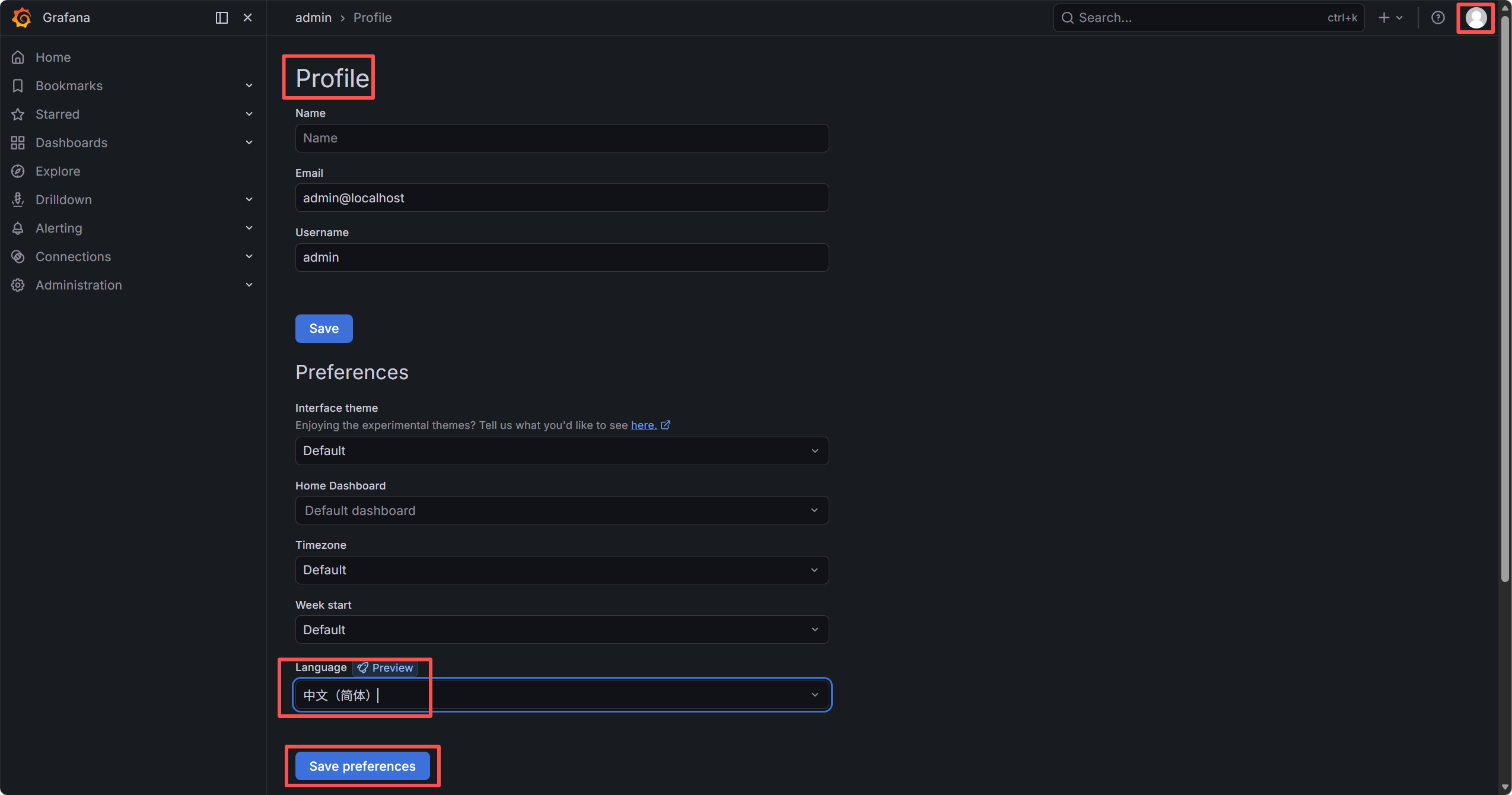

设置界面显示为中文

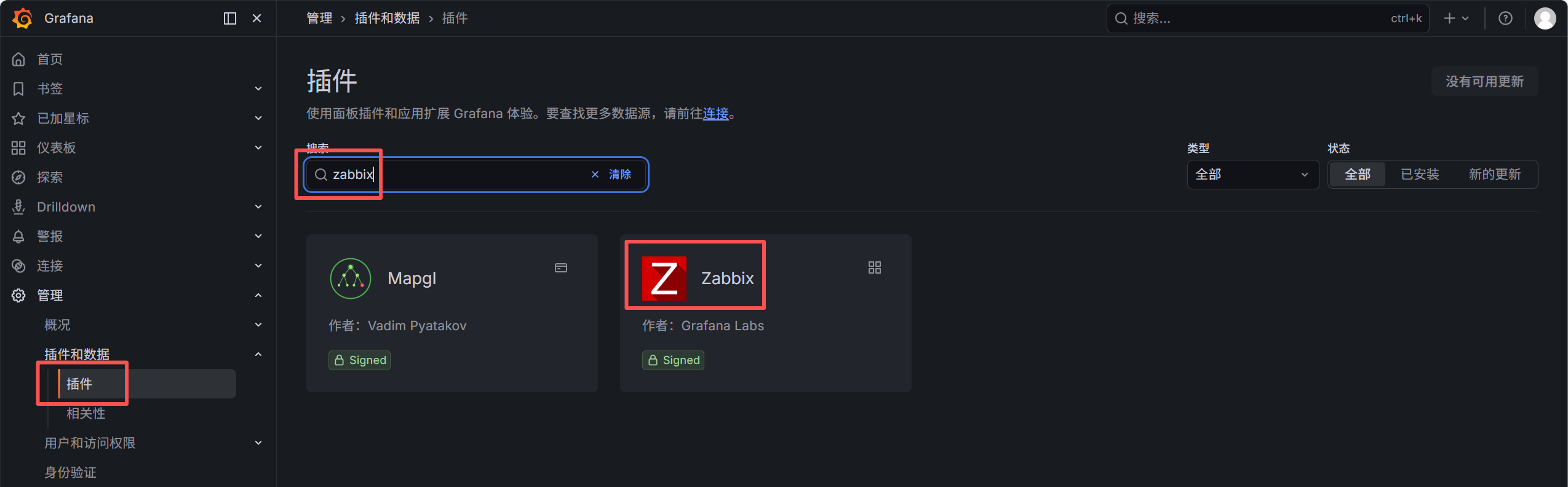

安装 zabbix 插件

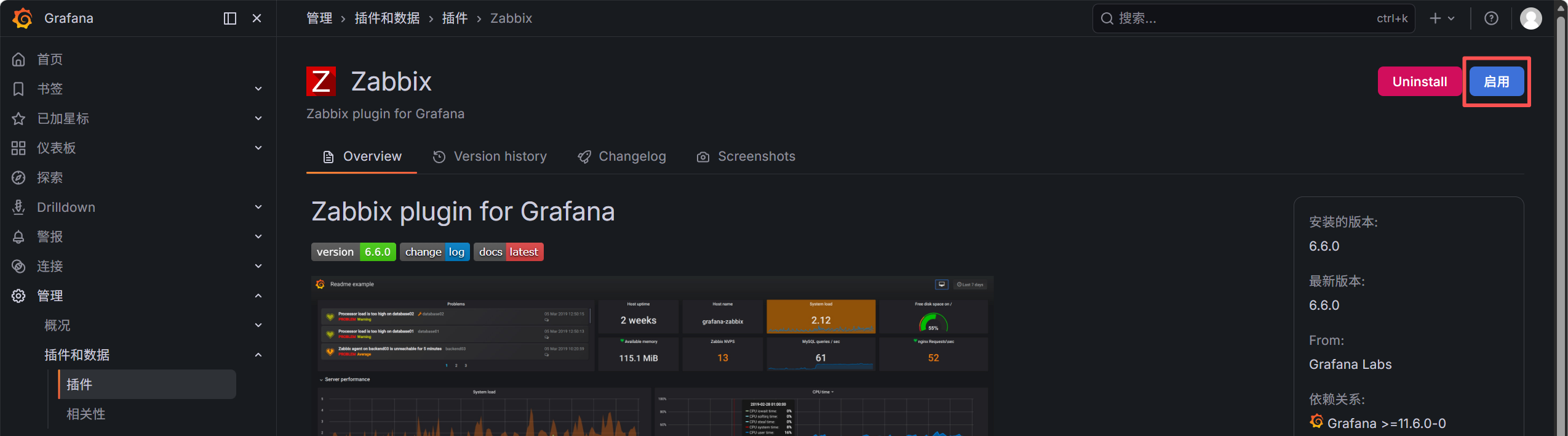

启用

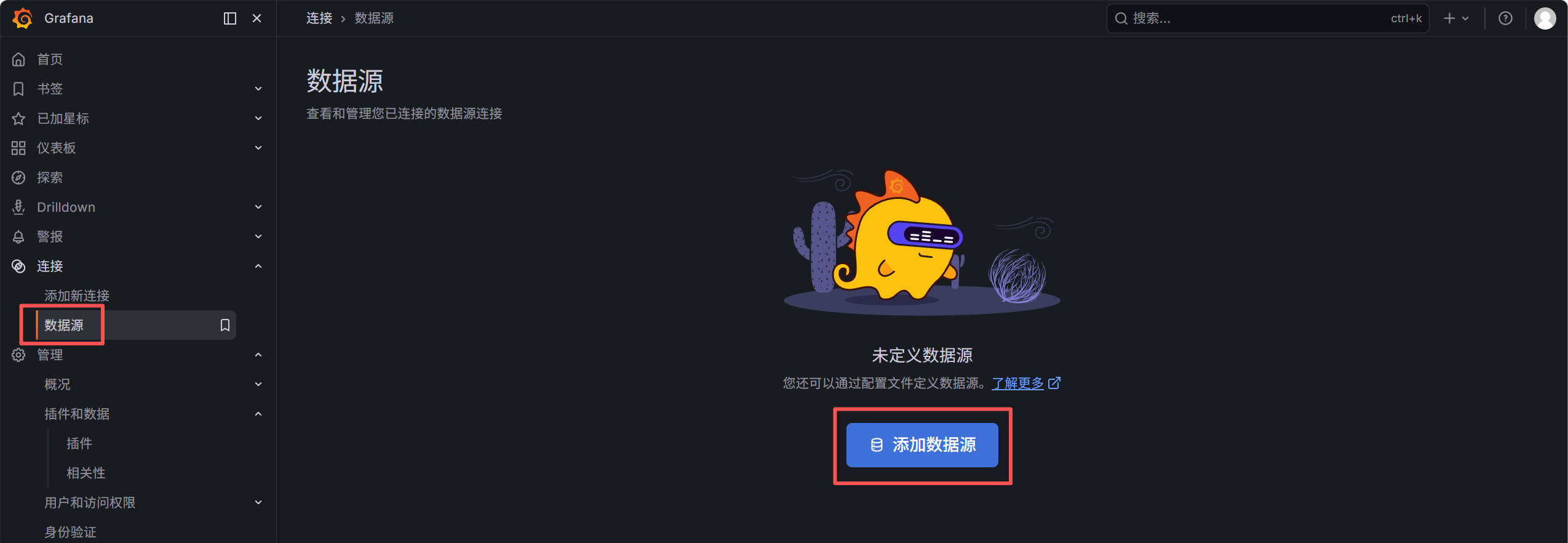

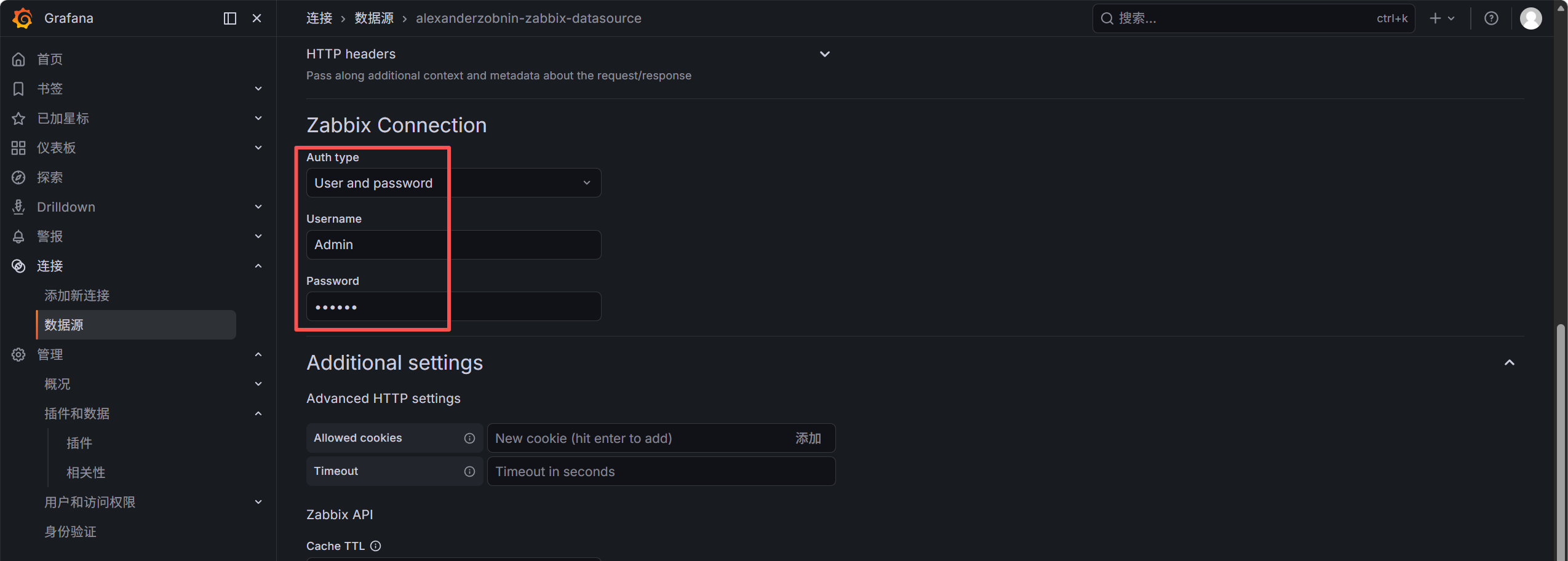

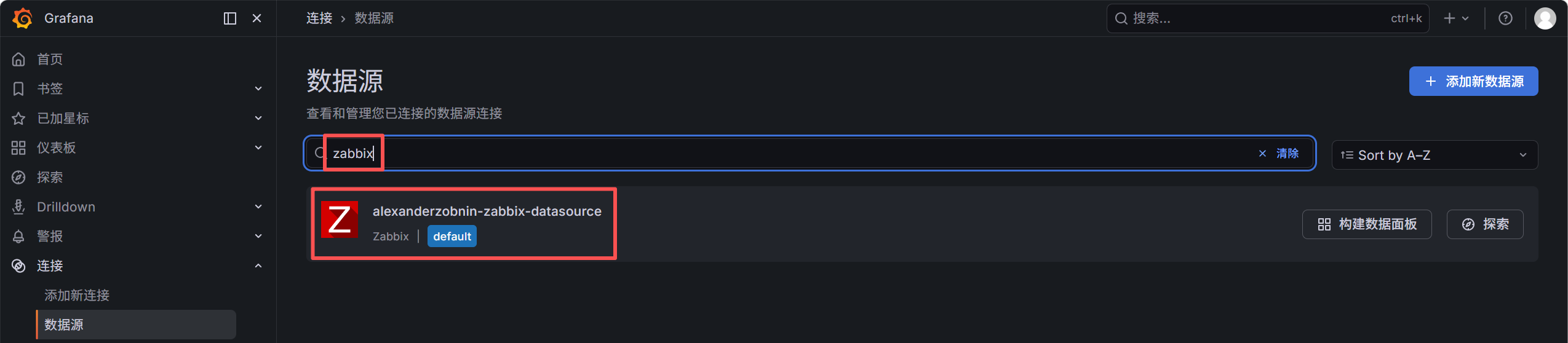

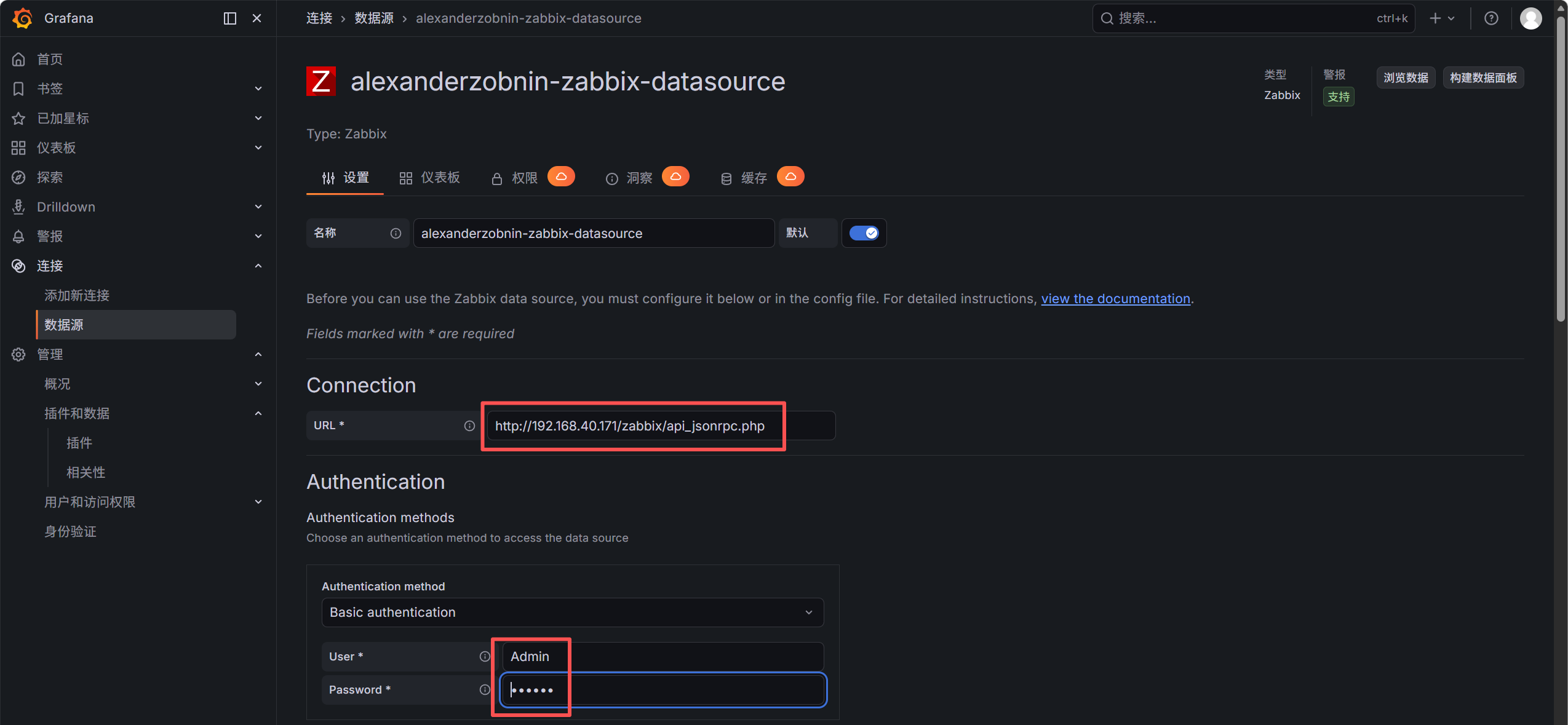

添加数据源

此处的账户和密码是登录zabbix的账户和密码

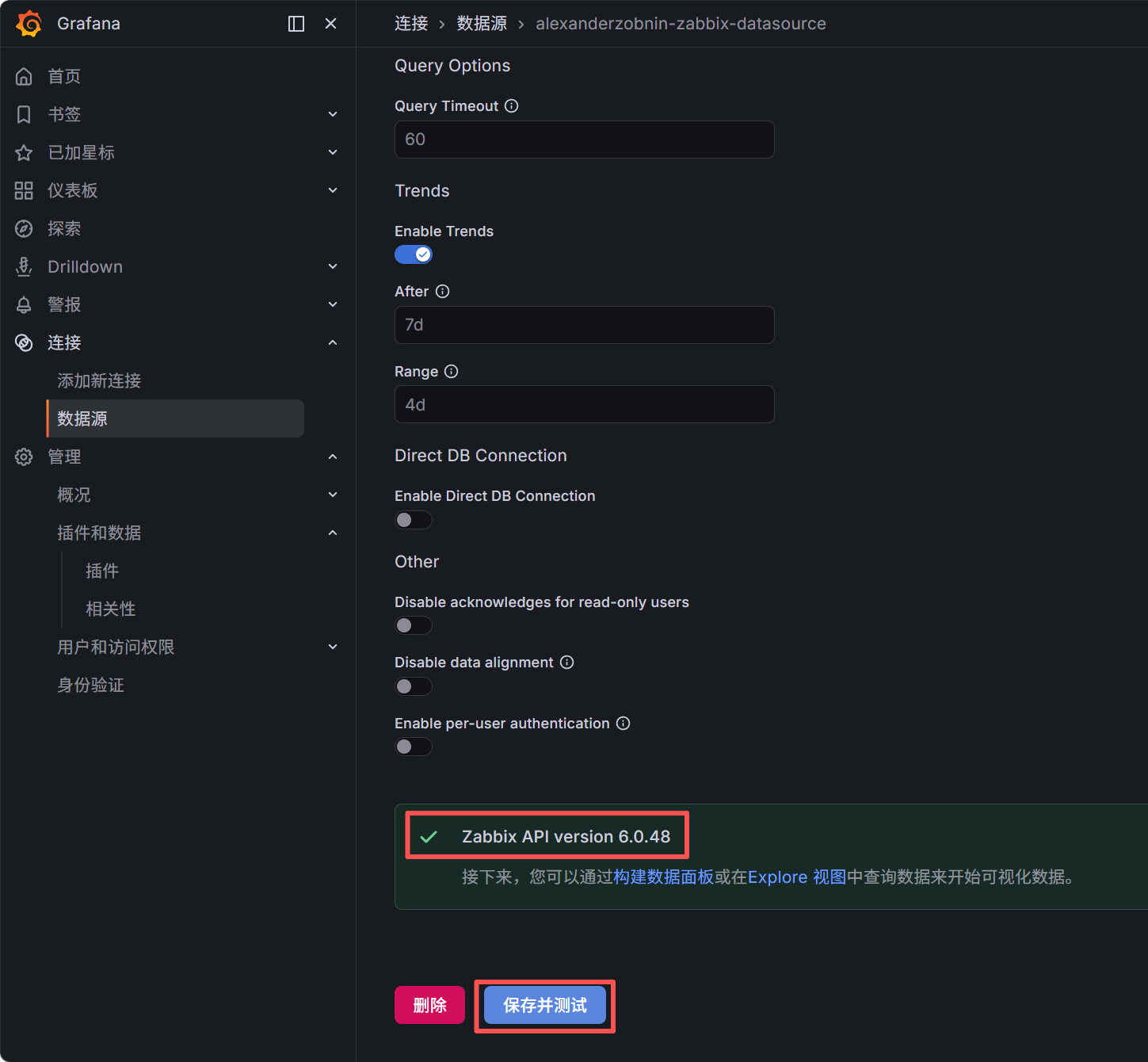

测试通过即可使用

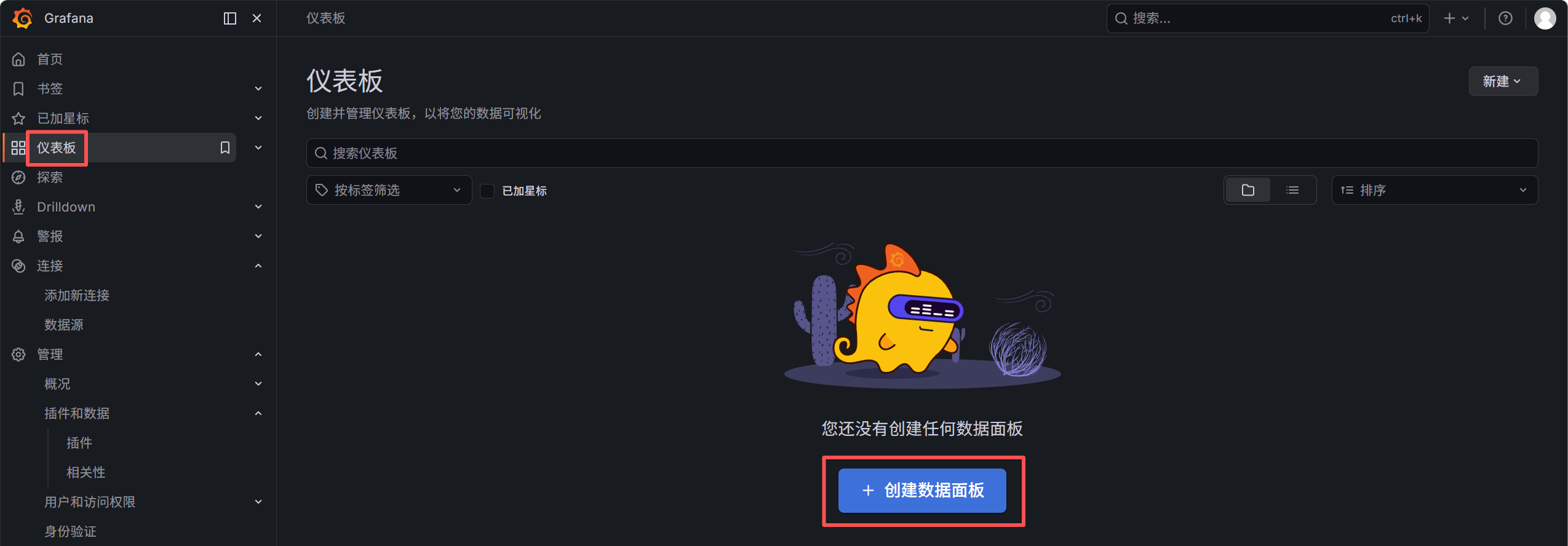

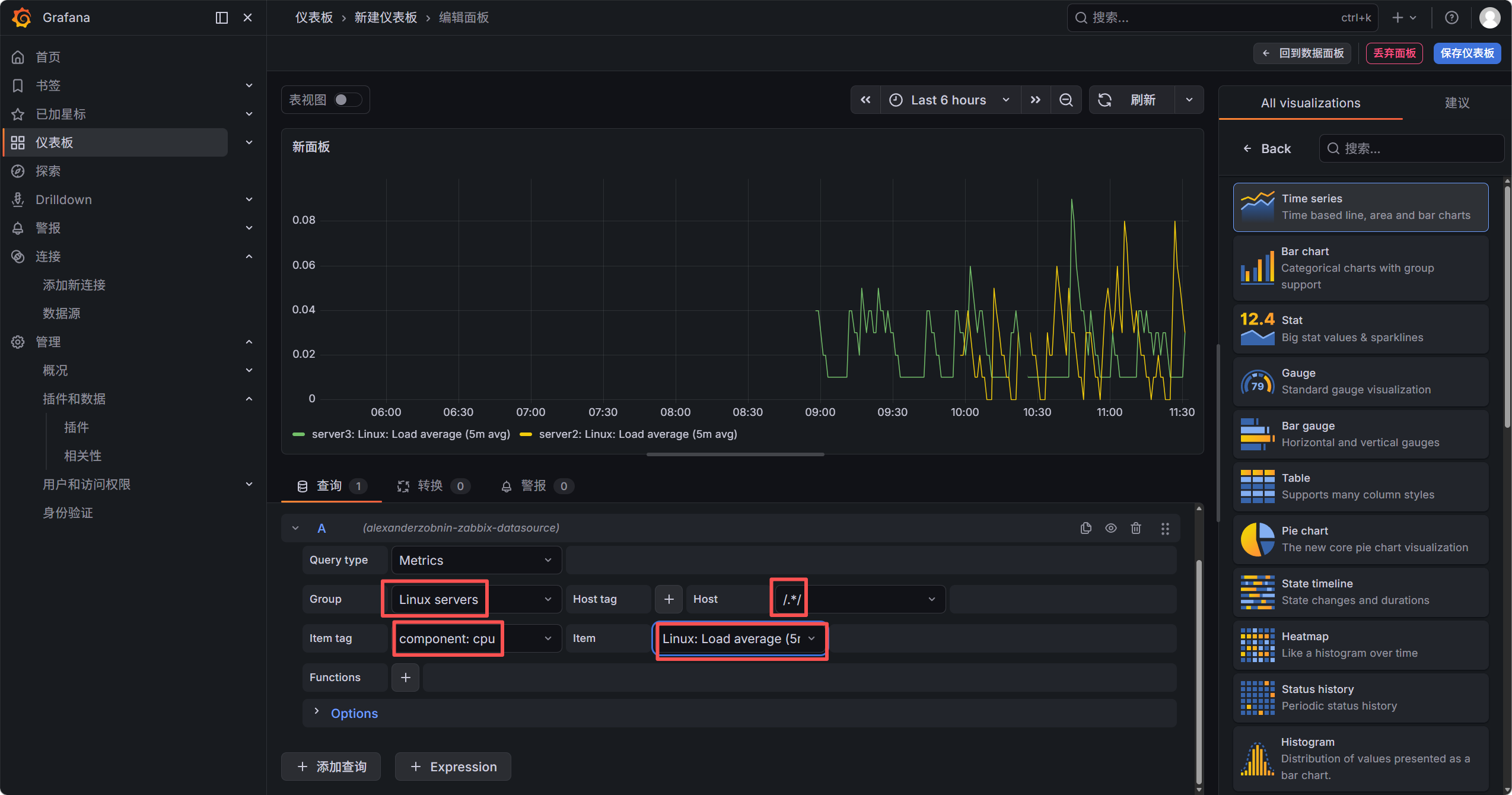

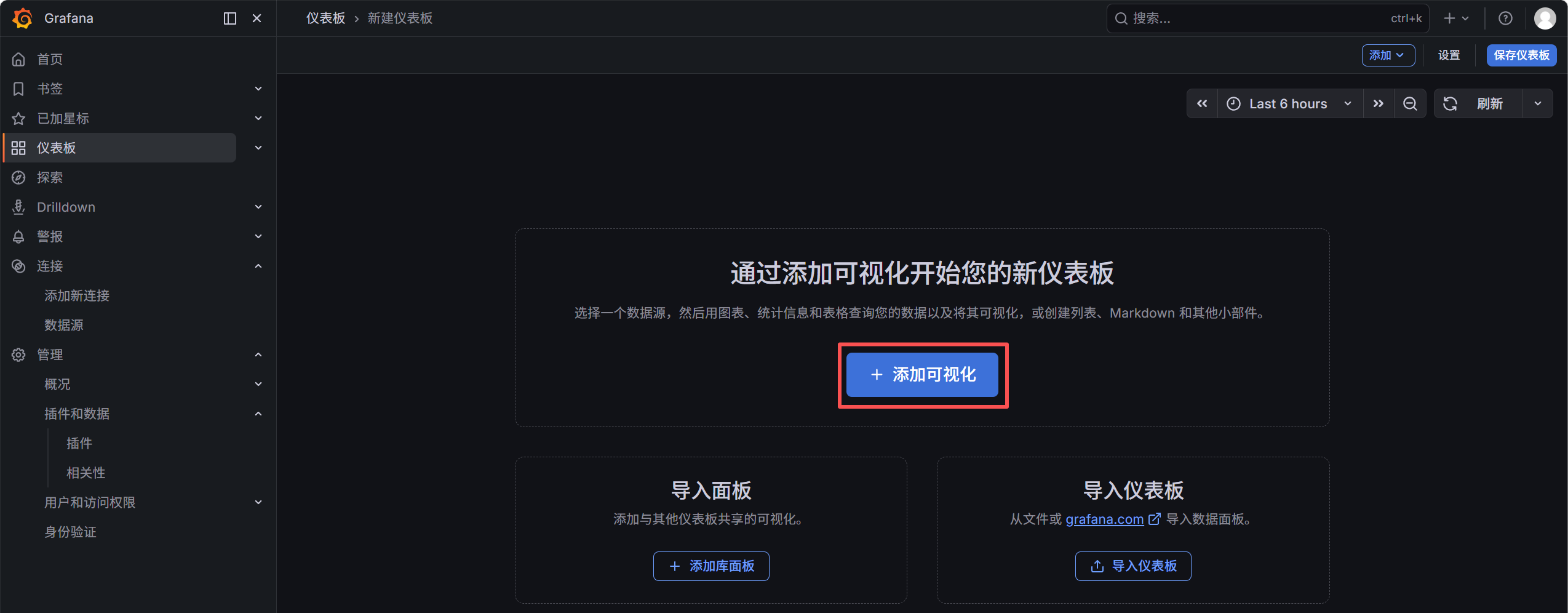

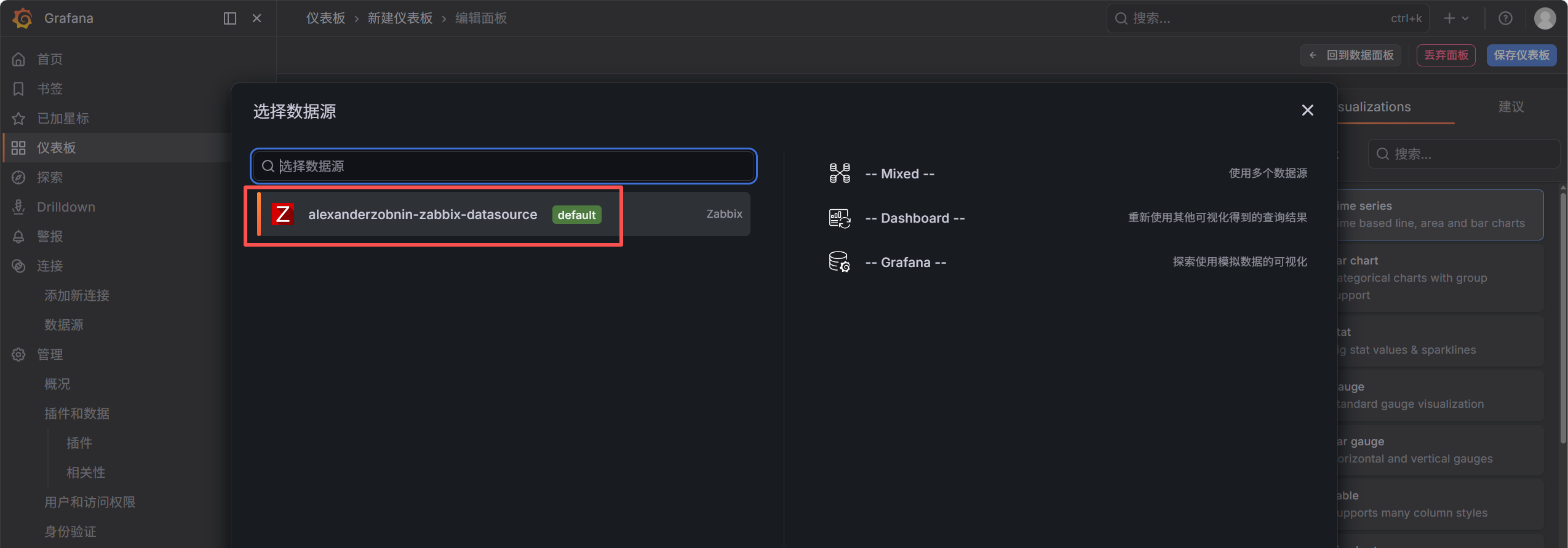

添加仪表板

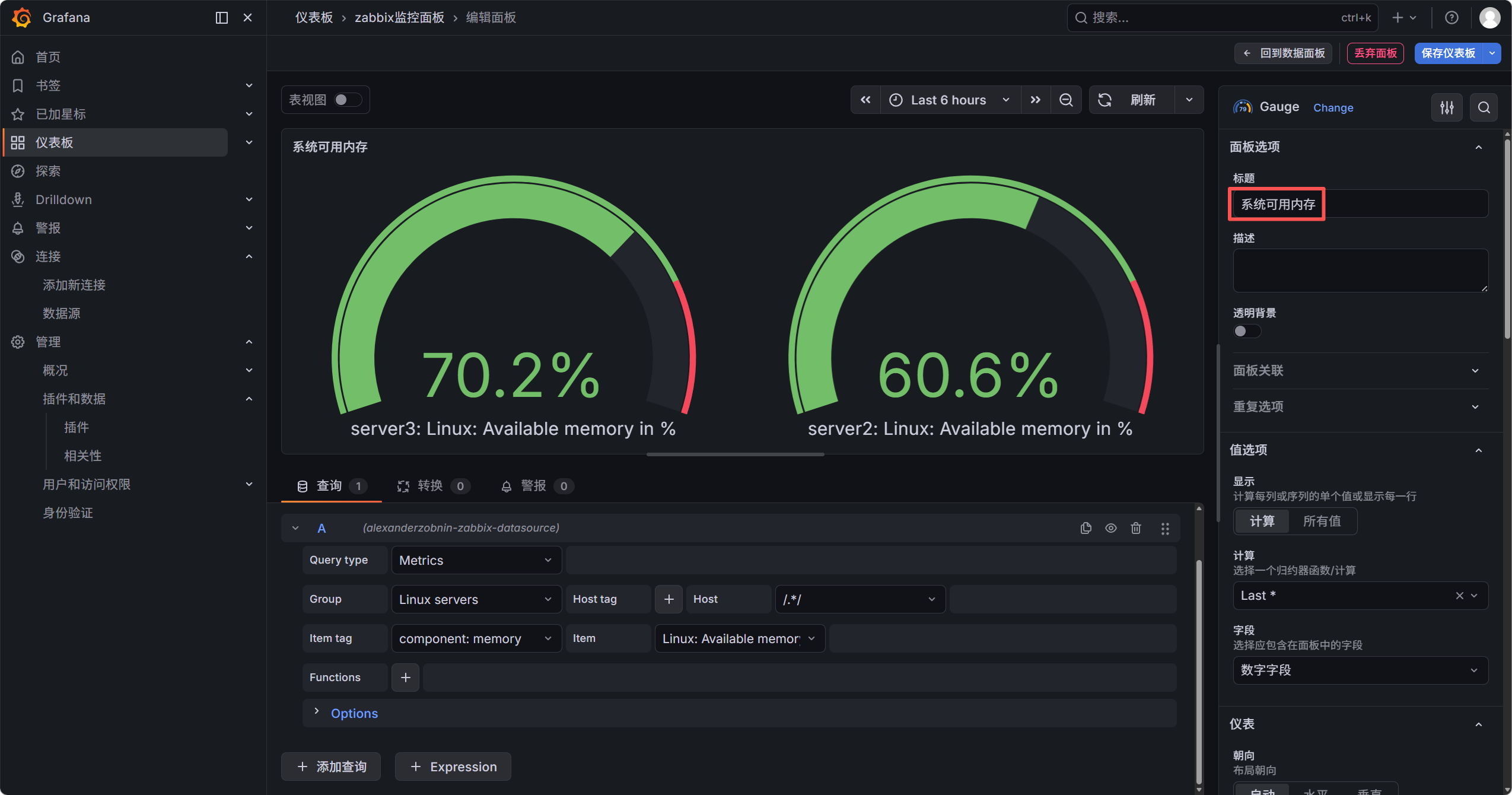

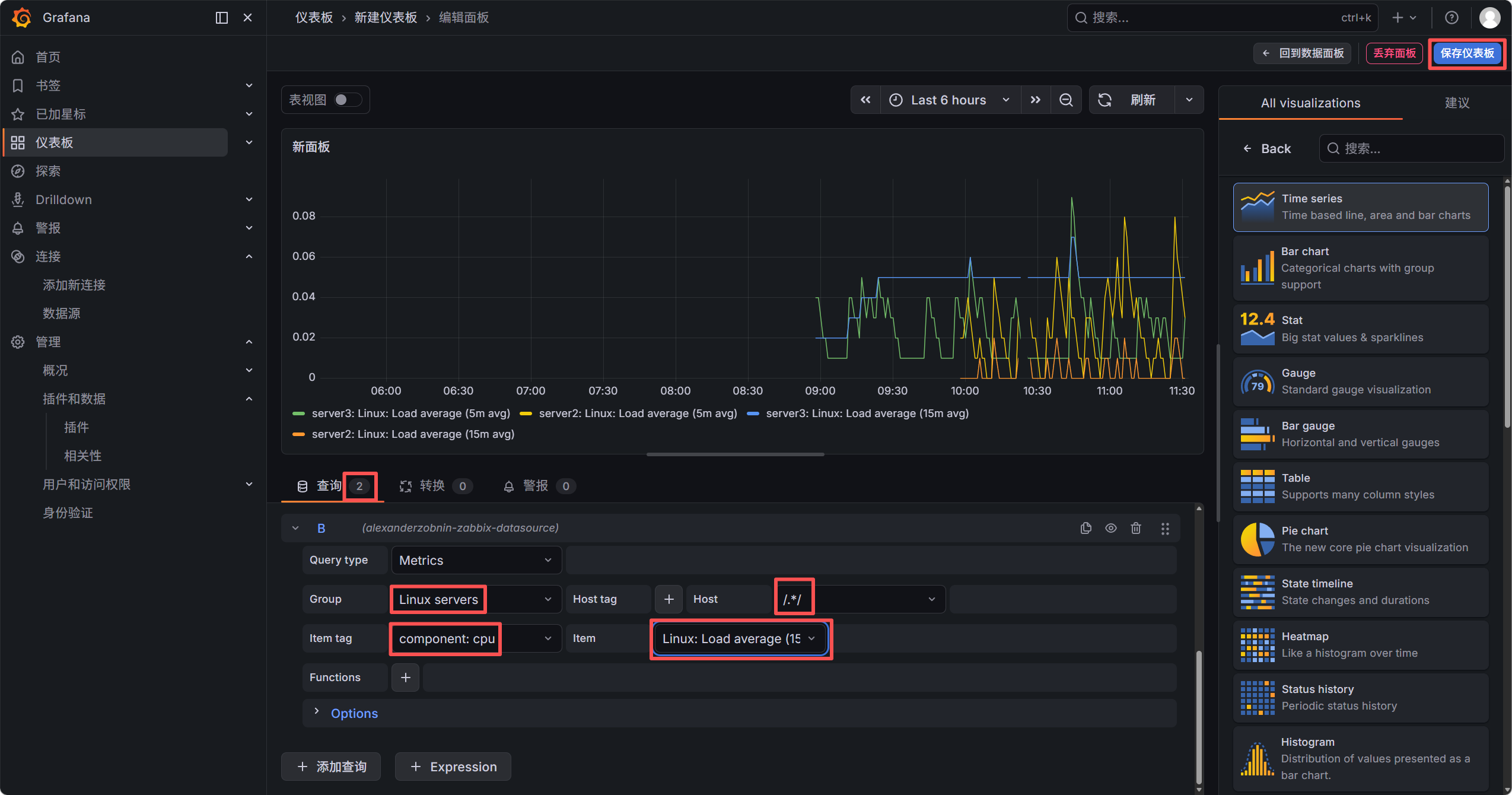

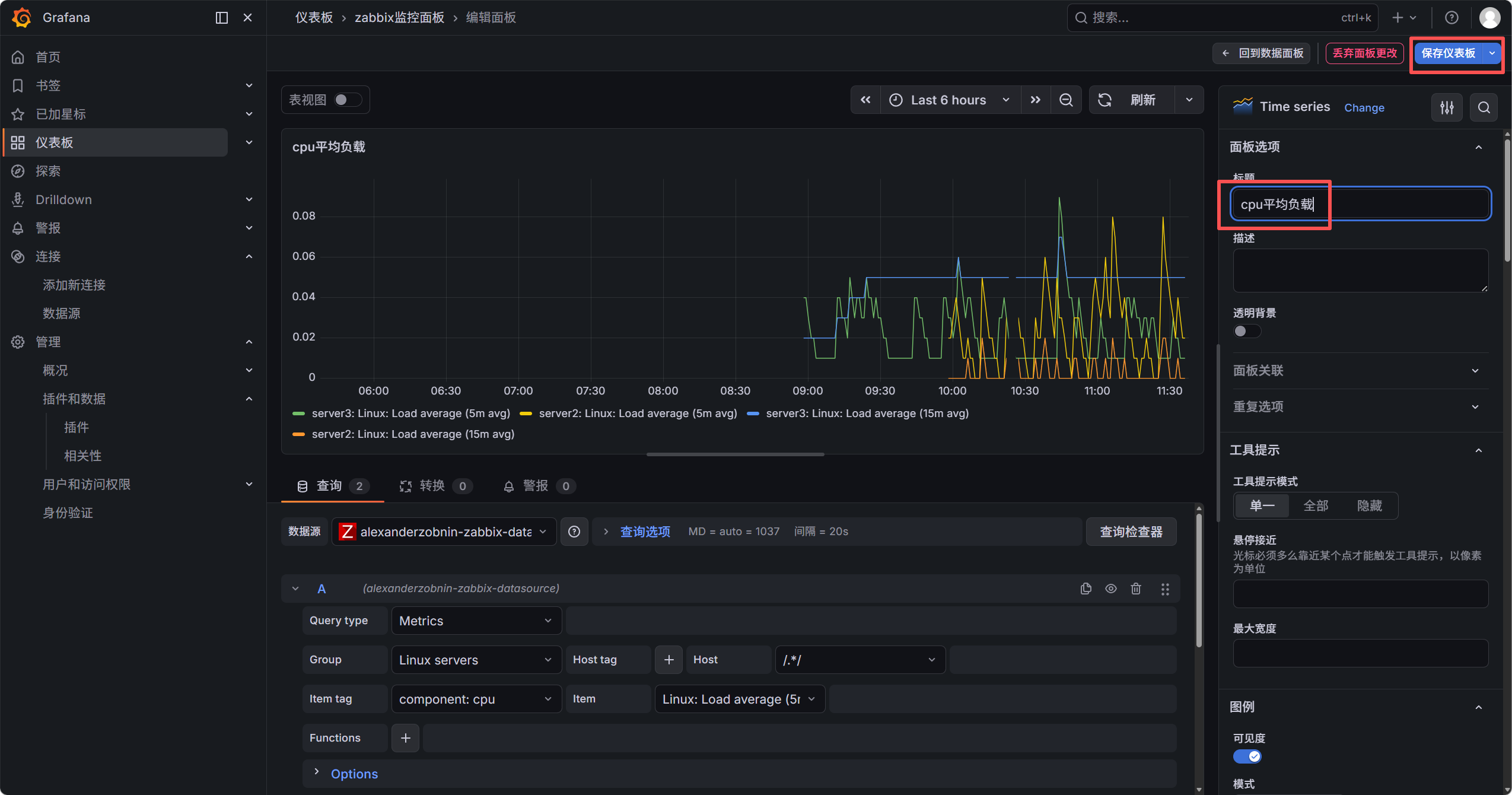

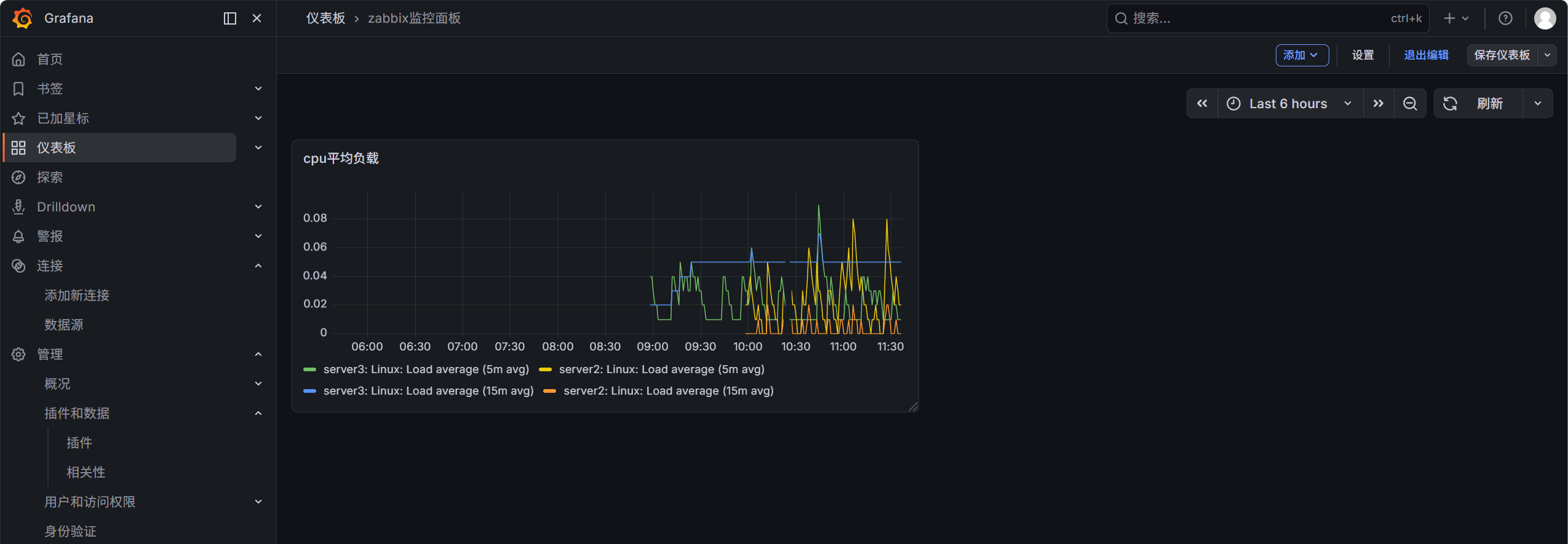

可以在一个图中添加多个监测指标

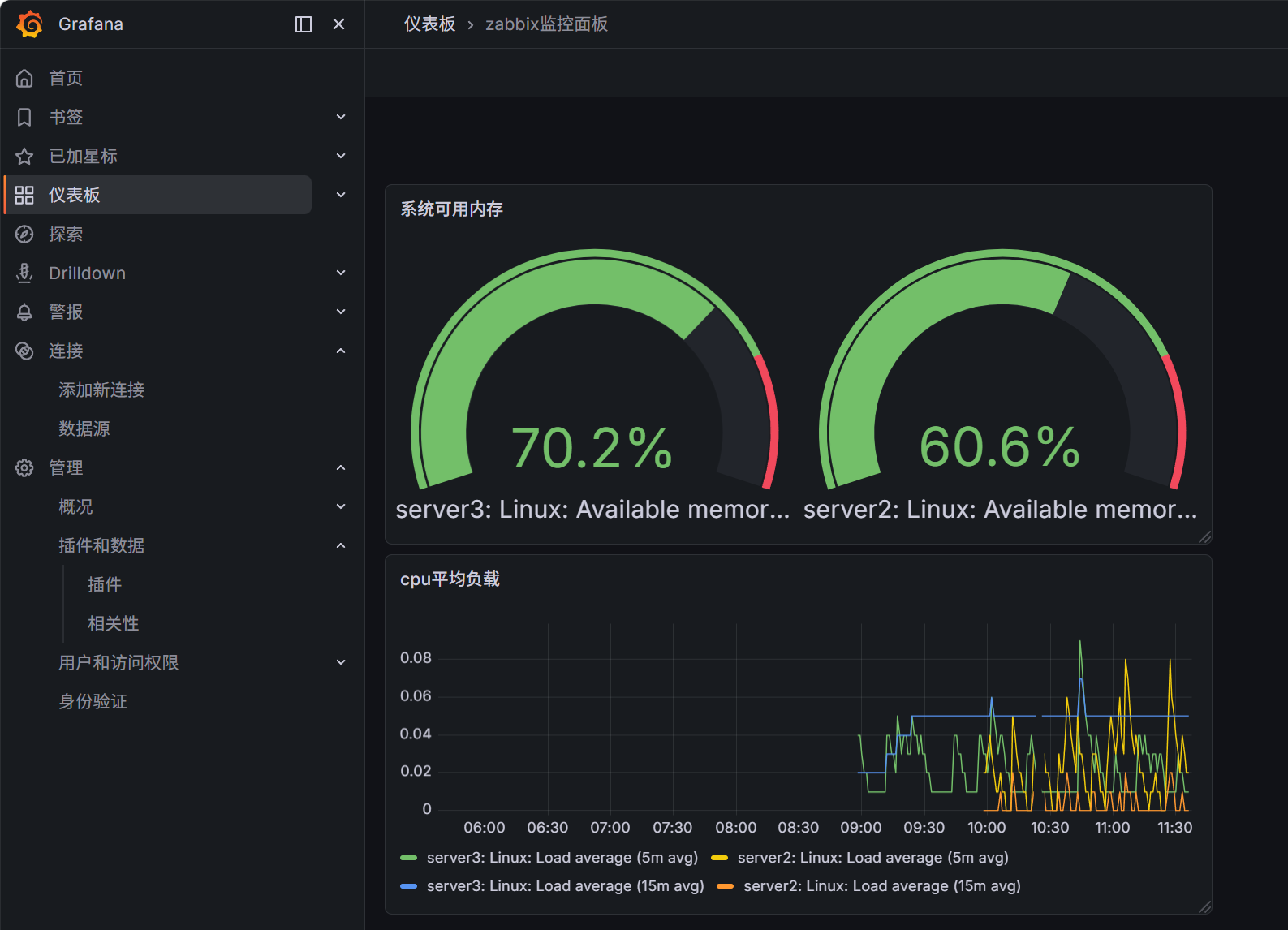

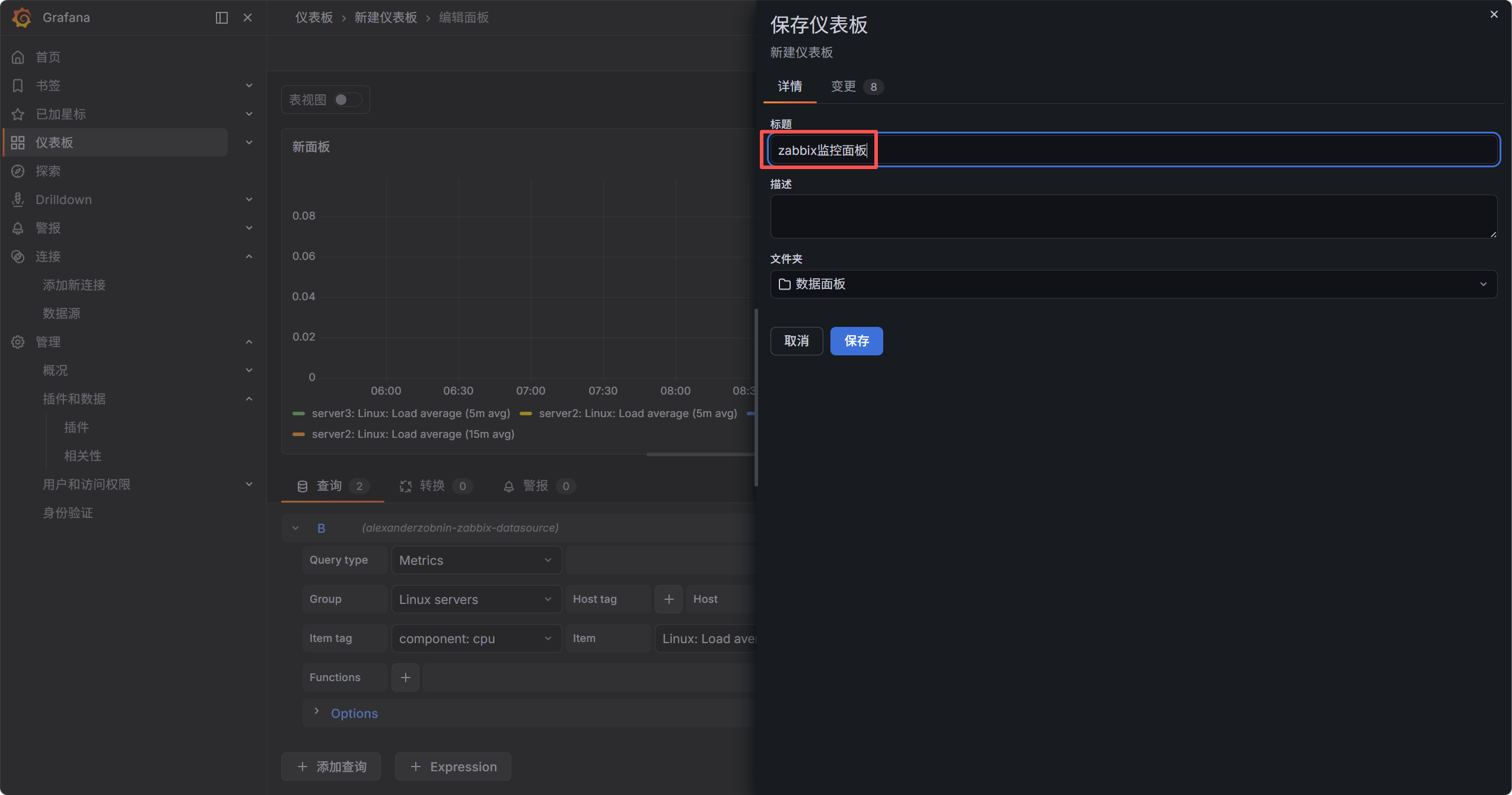

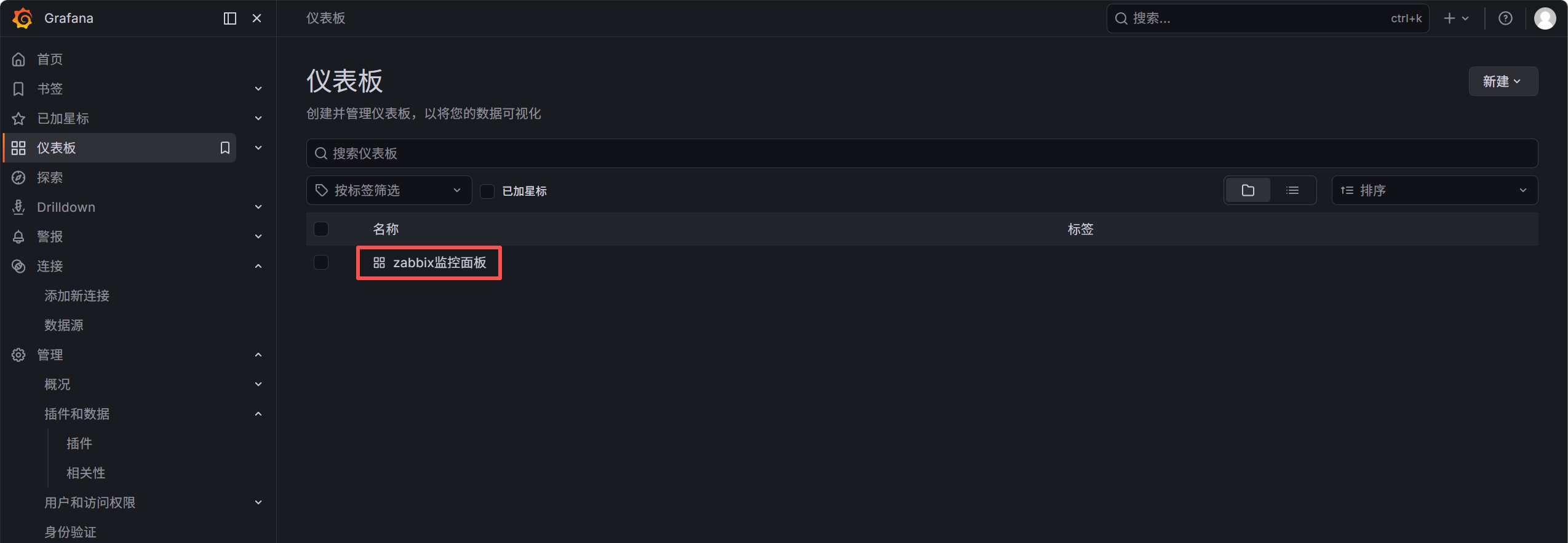

添加成功

可变换图表形式

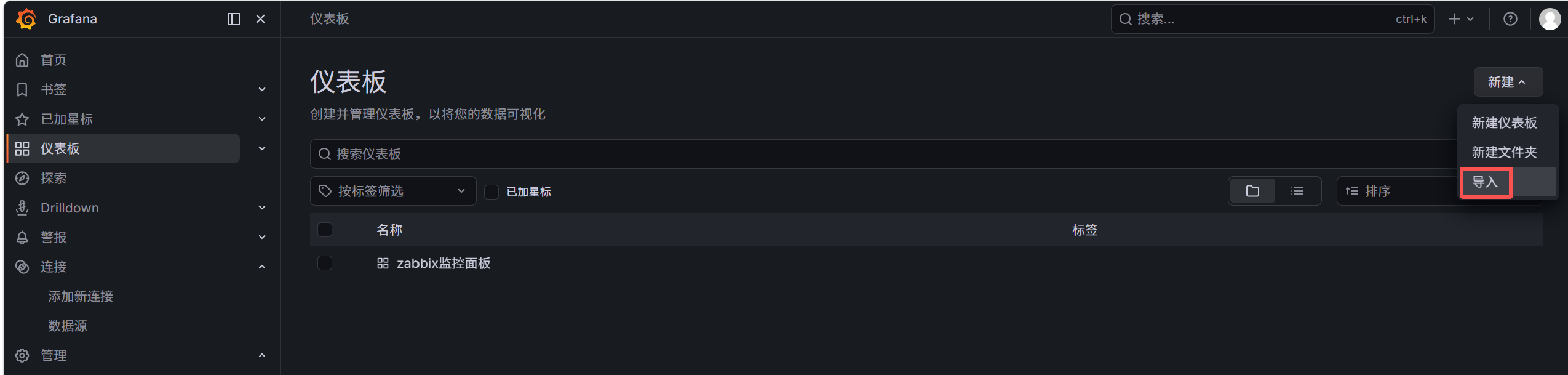

也可导入官网提供的模板，由于兼容性问题，添加好后没有数据显示，此处仅做导入模板示例

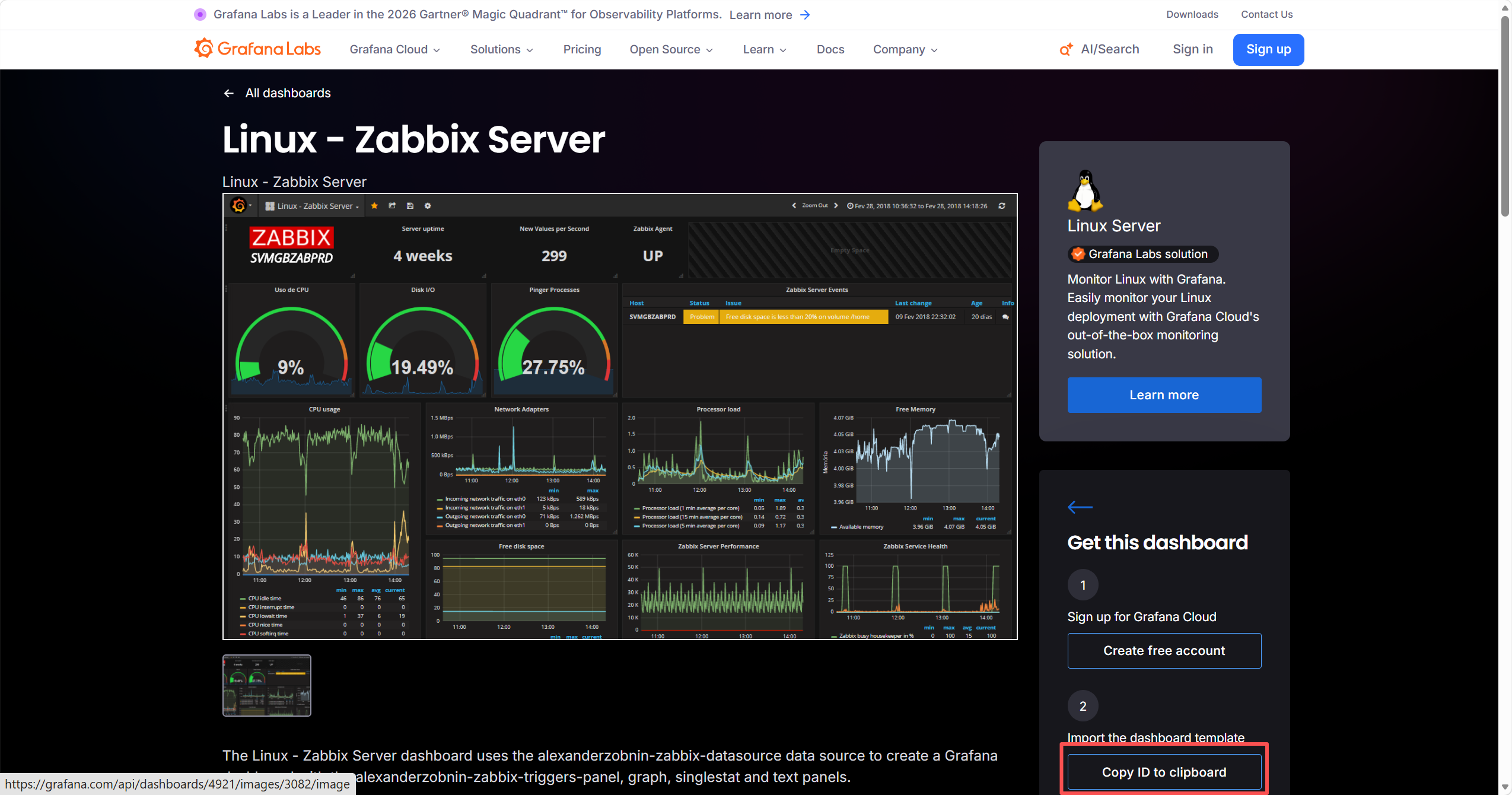

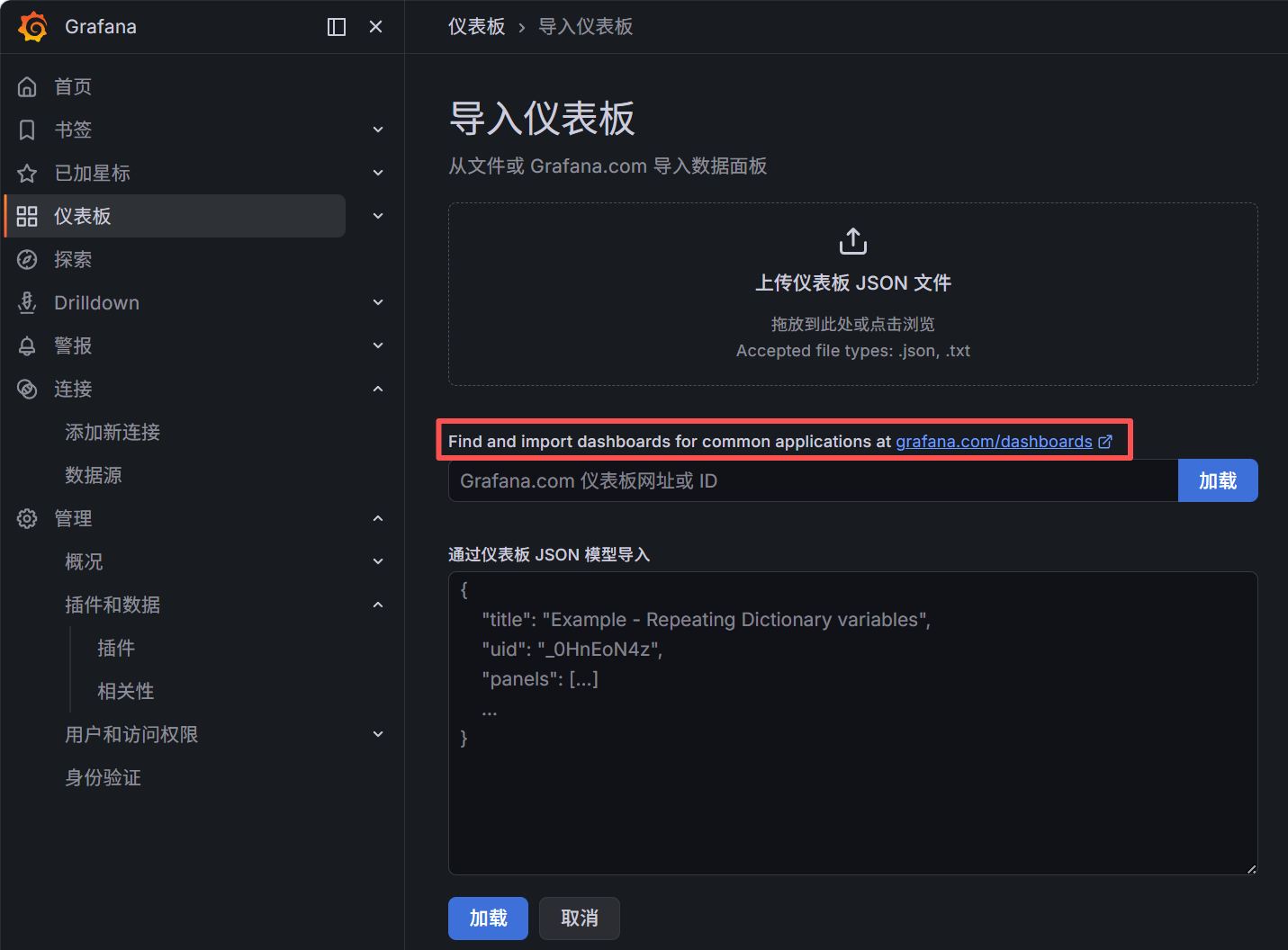

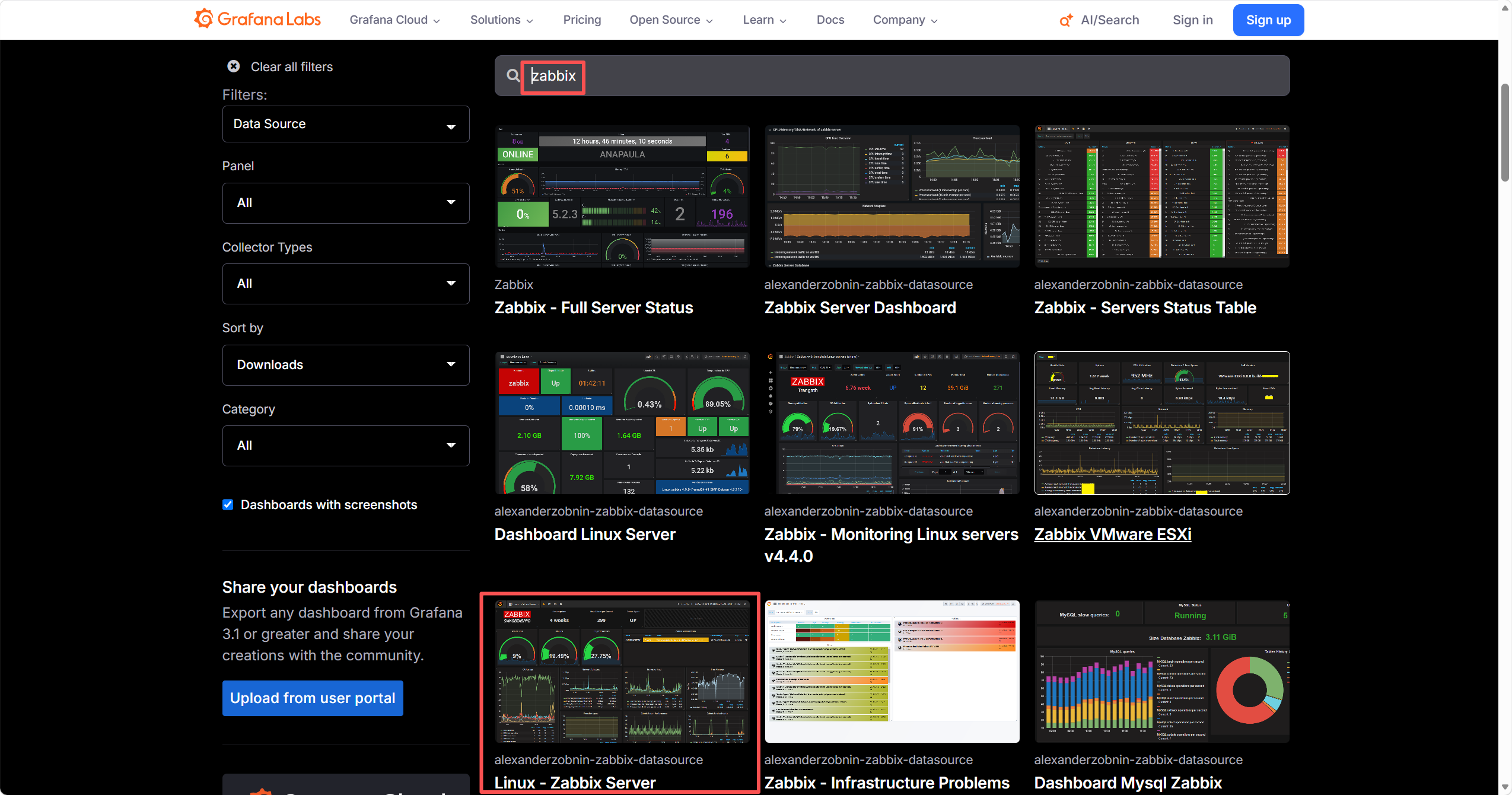

点击进入此网站，选择需要的模板

复制模板ID

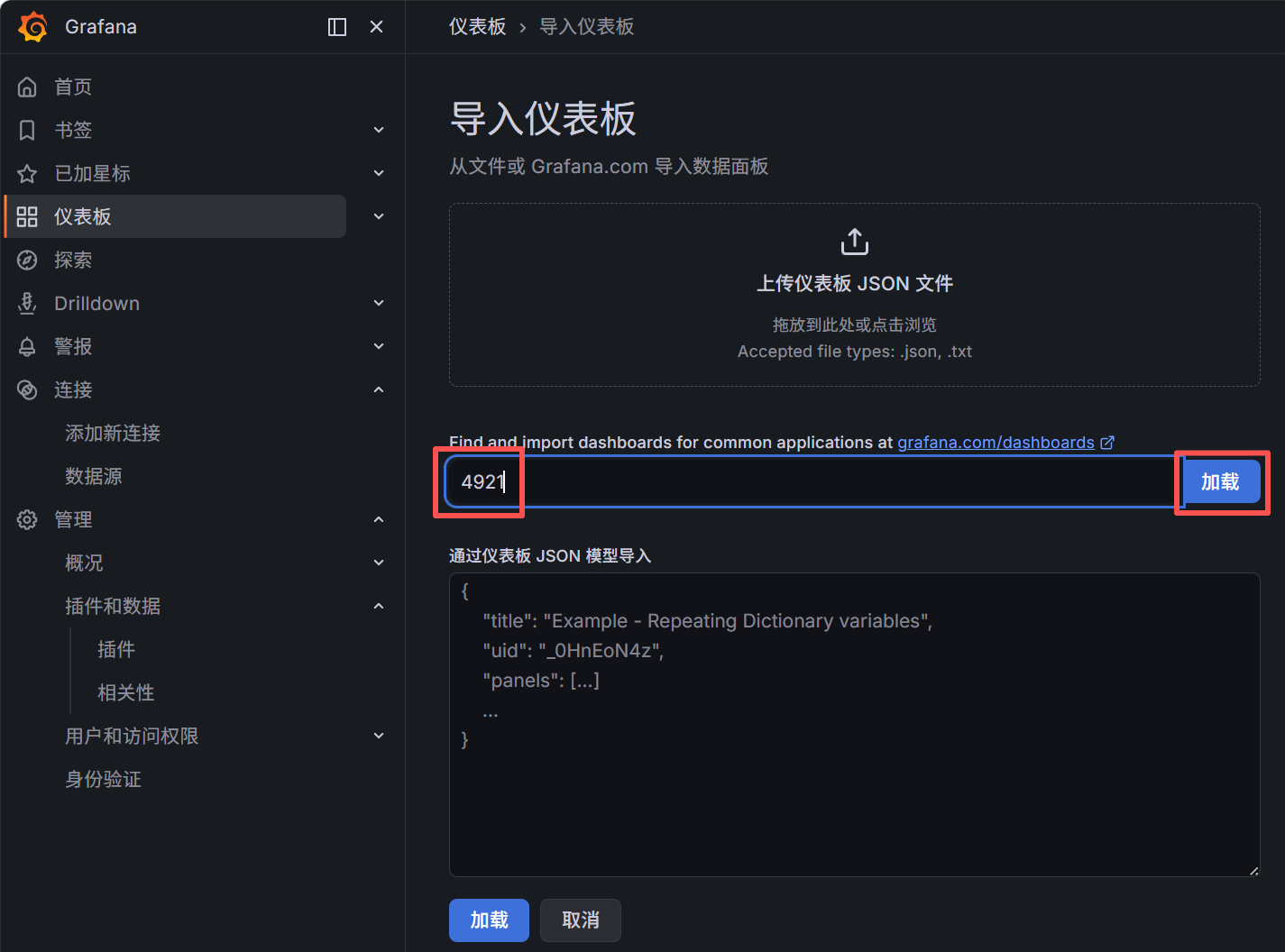

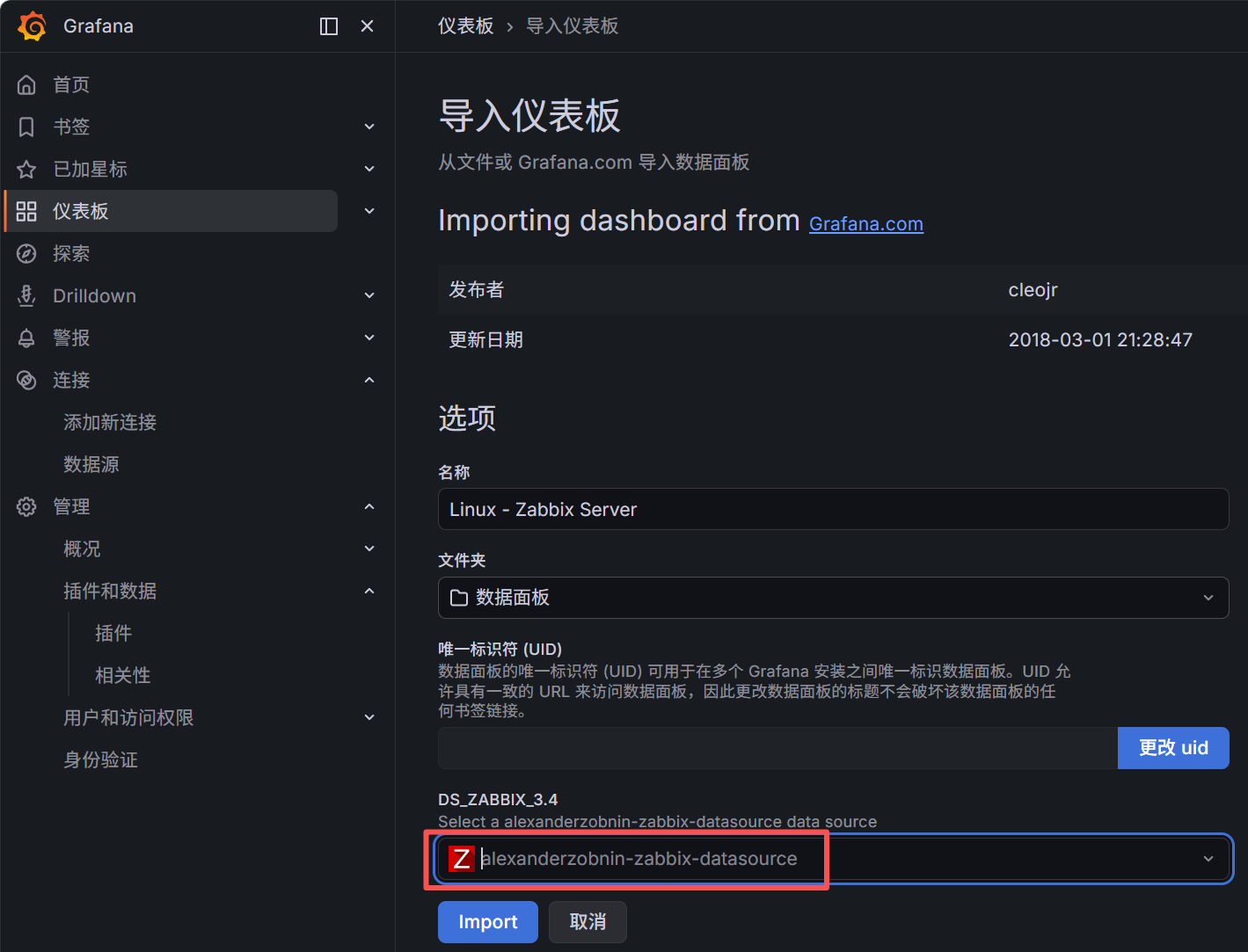

填入ID并选择数据源

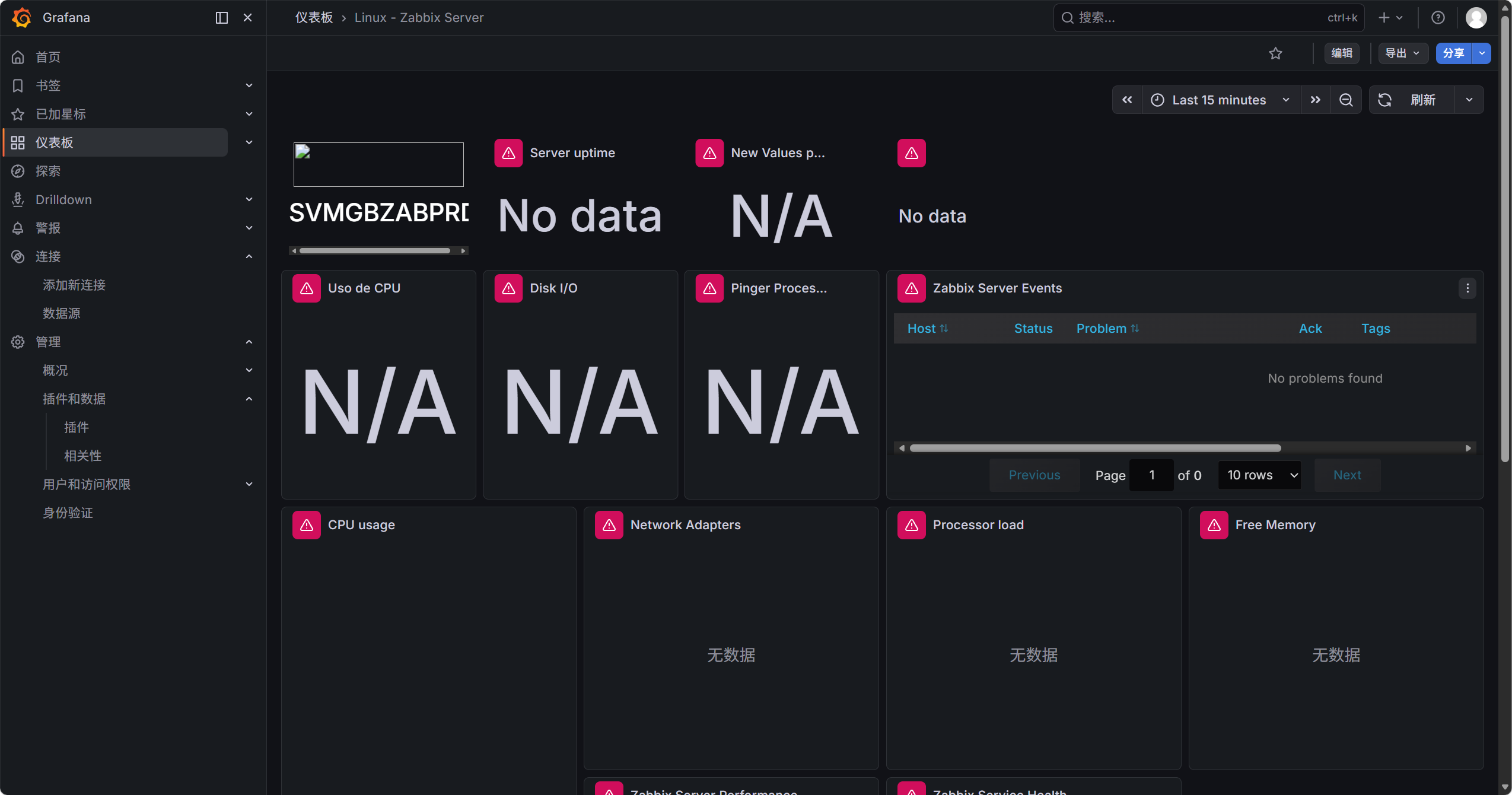

导入成功
