前言

承接第 8 章边缘检测。边缘检测只能得到零散的边界像素，轮廓检测可以把同一物体的边界像素组合成一条完整闭合轮廓，常用于物体计数、形状识别、目标分割，是传统计算机视觉高频模块。

1 、轮廓检测

1.1 轮廓与边缘的区别

边缘：图像灰度发生突变的像素点，线条零散，不一定闭合。
轮廓：经过算法分组之后，属于同一个物体的闭合边界点集合，可以做后续计算。

重要前提：cv2.findContours() 输入优先使用二值图像 ，黑色为背景，白色为待检测目标。标准处理流水线：彩色图 → 灰度图 → 二值化 threshold → 查找轮廓。

1.2 核心 API

cv2.findContours () 查找轮廓

python 复制代码

contours, hierarchy = cv2.findContours(binary_img, mode, method)

contours：轮廓列表，存储图像中所有检测到的轮廓。整体为元组嵌套列表结构，每个子列表对应一条独立轮廓，由一组物体边界的 (x,y) 坐标点组成，可单独提取、处理单条轮廓。
hierarchy：轮廓层级，用于处理嵌套轮廓（物体内部存在孔洞）。

检索模式 mode

cv2.RETR_EXTERNAL：只提取最外层轮廓，忽略内部孔洞，日常最常用。
cv2.RETR_TREE：输出完整的嵌套层级关系，处理孔洞、内外轮廓。

轮廓点存储方式 method

cv2.CHAIN_APPROX_SIMPLE：压缩轮廓点，去掉重复冗余点，节省内存，推荐使用。
cv2.CHAIN_APPROX_NONE：保存边界上全部像素点，点数量大。

cv2.drawContours () 绘制轮廓

python 复制代码

cv2.drawContours(dst_img, contours, index, color, thickness)

dst_img：绘制轮廓的目标图像，必须传入原图副本，避免修改原始图像。
contours：需要绘制的轮廓列表，为 findContours 检测得到的轮廓数组。
index：轮廓索引，-1 代表绘制所有轮廓；传入具体数字（如0、1）仅绘制对应序号的单条轮廓。
color：轮廓绘制颜色，遵循 OpenCV 的 BGR 通道格式，例如(0,0,255) 为红色、(0,255,0) 为绿色。
thickness：轮廓线条宽度，单位为像素；设置为 -1 可填充整个轮廓内部区域

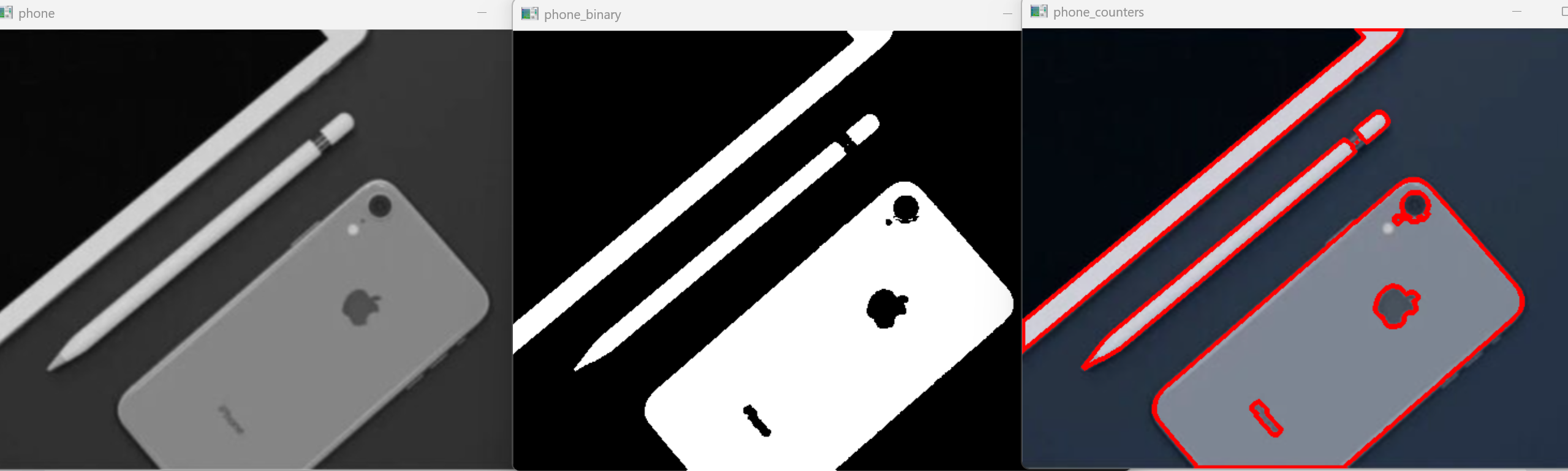

1.3 轮廓检测基础代码

python 复制代码

import cv2
读取原图
phone = cv2.imread(r'D:\pythoncode2\bigdata_ai40\Image\phone.png')
转换灰度图
phone_gray = cv2.cvtColor(phone, cv2.COLOR_BGR2GRAY)
cv2.imshow('phone_gray', phone_gray)
cv2.waitKey(0)
二值化处理：分割前景与背景，生成黑白二值图
ret, phone_binary = cv2.threshold(phone_gray, 127, 255, cv2.THRESH_BINARY)
cv2.imshow('phone_binary', phone_binary)
cv2.waitKey(0)
查找轮廓
[-2] 兼容所有OpenCV版本，稳定获取轮廓列表
RETR_TREE：提取完整层级轮廓（包含内部孔洞）
CHAIN_APPROX_NONE：保留轮廓全部像素点
contours = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)[-2]
print(f"检测到轮廓数量：{len(contours)}")
绘制所有轮廓
img_copy = phone.copy()
cv2.drawContours(image=img_copy, contours=contours, contourIdx=-1, color=(0, 0, 255), thickness=3)
cv2.imshow('phone_contour', img_copy)
cv2.waitKey(0)
释放所有窗口
cv2.destroyAllWindows()

2、轮廓特征

拿到单条轮廓 cnt = contours $i$ ，可以计算物体各类几何特征，用于筛选目标物体。

1.轮廓面积 contourArea

python 复制代码

area = cv2.contourArea(cnt)

作用：过滤噪声小轮廓，设置面积阈值，把过小干扰轮廓剔除。

2.轮廓周长 arcLength

python 复制代码

peri = cv2.arcLength(cnt, closed=True)

closed=True 代表轮廓是闭合图形；周长是轮廓近似的重要输入参数。

3.外接矩形 boundingRect（正外接矩形，不旋转）

python 复制代码

x, y, w, h = cv2.boundingRect(cnt)

x,y：矩形左上角坐标；w,h：宽、高。
可以画矩形：cv2.rectangle(img,(x,y),(x+w,y+h),(0,0,255),2)

4.最小外接旋转矩形 minAreaRect

python 复制代码

rect = cv2.minAreaRect(cnt)
box = cv2.boxPoints(rect)
box = np.intp(box)
cv2.drawContours(img, [box], 0, (255, 0, 0), 2)

可以得到旋转角度，适合倾斜物体。

5.轮廓重心（矩 Moments）

python 复制代码

M = cv2.moments(cnt)
cx = int(M["m10"] / M["m00"])
cy = int(M["m01"] / M["m00"])

获取物体中心点坐标。

使用场景：通过面积、宽高比筛选，只保留我们感兴趣的物体轮廓。

3、轮廓近似

3.1 原理

原始轮廓包含大量点，图像噪声会带来很多毛刺、抖动。

轮廓近似 approxPolyDP 使用道格拉斯‑普克算法，用少量顶点多边形去拟合原始复杂轮廓。

3.2 API

python 复制代码

approx = cv2.approxPolyDP(curve, epsilon, closed)

curve：输入单条轮廓，不能直接传入全部 contours 列表。

epsilon：近似精度，最核心超参数，通常取轮廓周长的比例：
epsilon = 0.04 * cv2.arcLength(cnt, True)

epsilon 越大：顶点越少，轮廓越粗糙；

epsilon 越小：顶点越多，越贴近原始轮廓。

closed=True：表示处理闭合轮廓。

|-----------------------|
| 根据返回approx顶点数量，做形状识别： |

3 个顶点 → 三角形

4 个顶点 → 矩形、正方形

大量顶点 → 圆形或者不规则图形

3.3 完整综合代码

python 复制代码

import cv2
import numpy as np
读取图像
img = cv2.imread(r'D:\pythoncode2\bigdata_ai40\Image\shape.png')
origin_img = img.copy()
图像预处理：灰度转换 + 二值化
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
查找外层轮廓，兼容所有OpenCV版本
contours = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2]
绘制原始完整轮廓
cv2.drawContours(origin_img, contours, -1, (0, 255, 0), 2)
遍历所有轮廓，计算特征、绘制矩形并执行轮廓近似
for cnt in contours:
# 1. 计算轮廓面积，过滤微小噪声轮廓
area = cv2.contourArea(cnt)
if area < 50:
continue
# 2. 计算闭合轮廓周长
peri = cv2.arcLength(cnt, closed=True)

# 3. 轮廓近似：通过周长比例设置精度
epsilon = 0.04 * peri
approx = cv2.approxPolyDP(cnt, epsilon, closed=True)

# 绘制近似后的多边形轮廓
cv2.drawContours(img, [approx], -1, (255, 0, 0), 2)

# 4. 绘制正外接矩形（不旋转）
x, y, w, h = cv2.boundingRect(approx)
cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 255), 2)

# 5. 绘制最小外接旋转矩形（适配倾斜物体）
min_rect = cv2.minAreaRect(cnt)
min_box = cv2.boxPoints(min_rect)
min_box = np.intp(min_box)
cv2.drawContours(img, [min_box], 0, (255, 255, 0), 2)

# 识别轮廓顶点数量并标注
point_num = len(approx)
cv2.putText(img, f"pts:{point_num}", (x, y-8),
            cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 0, 255), 1)

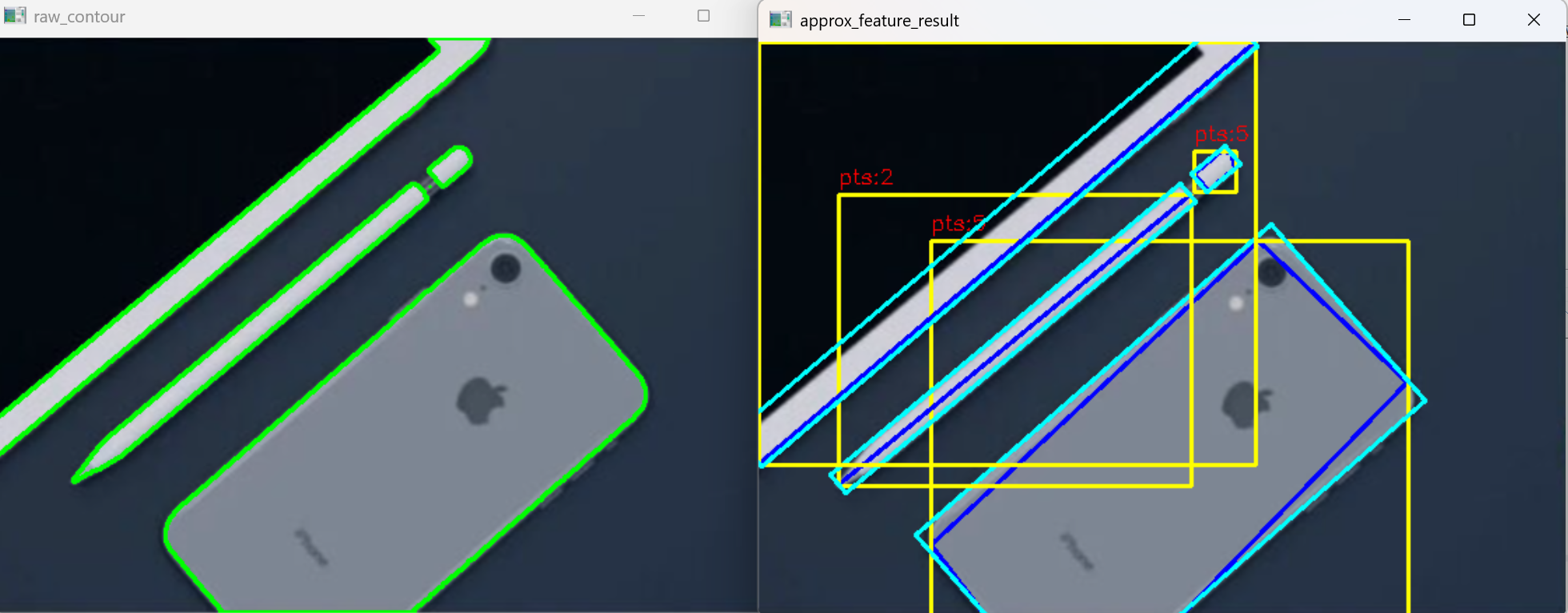

展示结果
cv2.imshow("raw_contour", origin_img)
cv2.imshow("approx_feature_result", img)
cv2.waitKey(0)
释放所有窗口
cv2.destroyAllWindows()

4、本章小结

轮廓是闭合物体点集，由二值图像提取，区别于零散边缘。
轮廓特征包含面积、周长、外接矩形、重心，用于筛选目标物体。
轮廓近似approxPolyDP依靠 epsilon 控制精度，依靠顶点数目实现简单形状识别。
典型场景：零件检测、答题卡识别、图形分类、物体计数。
