MFC量程怎么选？最小流量、满量程、调节比与误差计算

摘要

MFC量程选择不能只让最大工艺流量小于满量程。正确方法是先统一气体、标准状态和流量单位，再用工艺最小流量检查可控下限，用工艺最大流量检查允许上限与必要余量，最后按照具体数据手册的满量程项、读数项、零点项和重复性定义，分别估算整个工作区间的误差边界。

本文中的MFC是质量流量控制器，英文为Mass Flow Controller。满量程是量程上限，调节比是可用最大流量与可控最小流量的比值。调节比、最小设定百分比和精度不是同一个指标；一个MFC能够接受低设定值，不代表该点仍满足目标误差与稳定性。

Python代码只筛选用户提供的候选数据。内置候选名称和数字均为教学示例，不对应任何真实MFC产品，也不能代替厂商选型确认。

1. MFC量程选择必须先统一哪些定义

术语	定义	常见误区
满量程FS	指定气体和标准状态下的量程上限	把不同气体或不同标准状态的相同数字直接比较
工艺最小流量	正常工艺需要控制或验证的最小非零流量	只用偶发待机流量决定整个量程
工艺最大流量	正常与规定异常工况中需要覆盖的最大流量	忽略配方峰值、清洗步骤或切换瞬态
可控下限	数据手册在规定条件下声明可控制的最低点	把命令分辨率或数字零点当作可控下限
推荐上限	测试计划允许使用的最高满量程百分比	把教学余量当成所有产品的固定规则
调节比	可用最大流量除以可控最小流量	与准确度、重复性或分辨率混用

如果气体转换系数来自厂商资料，应先确认它的定义方向、适用型号、温度与压力边界。对于多组分、反应性或真实气体效应明显的介质，简单比例换算可能不适用。

2. 为什么量程过大和过小都可能出问题

选择结果	潜在影响	需要验证
满量程过大	工艺最小流量落入可控下限以下，满量程误差项占读数比例变大	低流量控制、零点、重复性与参考仪器不确定度
满量程过小	最大流量无余量，可能长期接近或超过允许上限	配方峰值、压力条件、阀位、响应和异常工况
只看调节比	忽略具体气体、压差、响应时间和精度定义	完整数据手册与实际测试条件
只看精度百分比	混淆满量程项与读数项，在低流量处误判绝对误差	误差公式、适用区间、校准条件和置信口径

3. 先看覆盖范围，再看误差定义

若某候选MFC的满量程为FS，可控下限为L百分比FS，推荐上限为H百分比FS，则它覆盖工艺区间的必要条件可以写成以下ASCII公式。

minimum_controllable = FS * L / 100
maximum_recommended = FS * H / 100
minimum_controllable <= process_minimum
process_maximum <= maximum_recommended

有些数据手册把误差写成满量程项加读数项。若且仅若原文件明确允许按最坏情况线性相加，可用下面的教学公式估计绝对误差包络。

error_envelope = FS * zero_term_percent_FS / 100
               + abs(flow) * gain_term_percent_reading / 100

该式不是通用MFC精度公式，也不是测量不确定度合成。若厂商给出的是单一百分比、平方和、不同温度系数或校准不确定度，必须按原定义计算，不能强行拆成两个误差项。

4. MFC量程选择流程

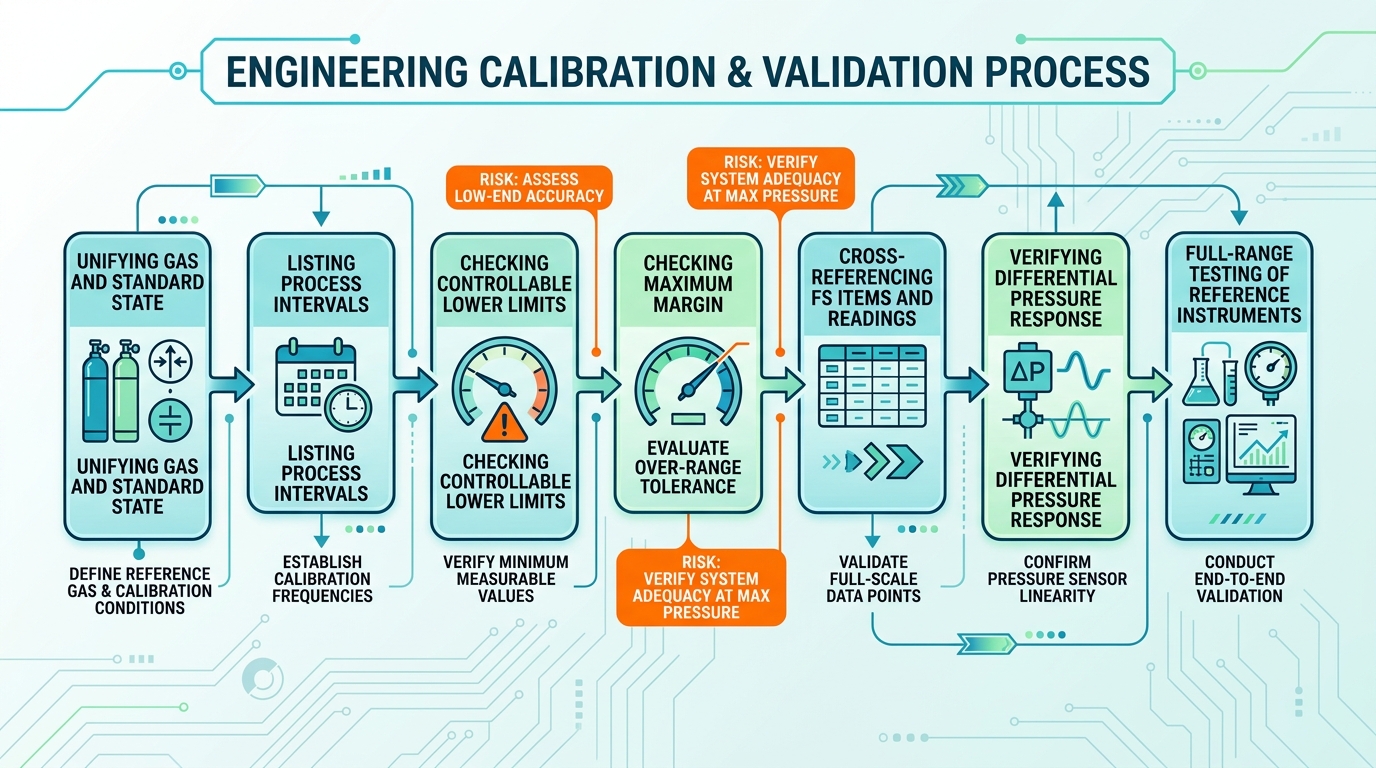

MFC量程选择流程。先筛选覆盖范围，再核对误差、动态和真实工况。

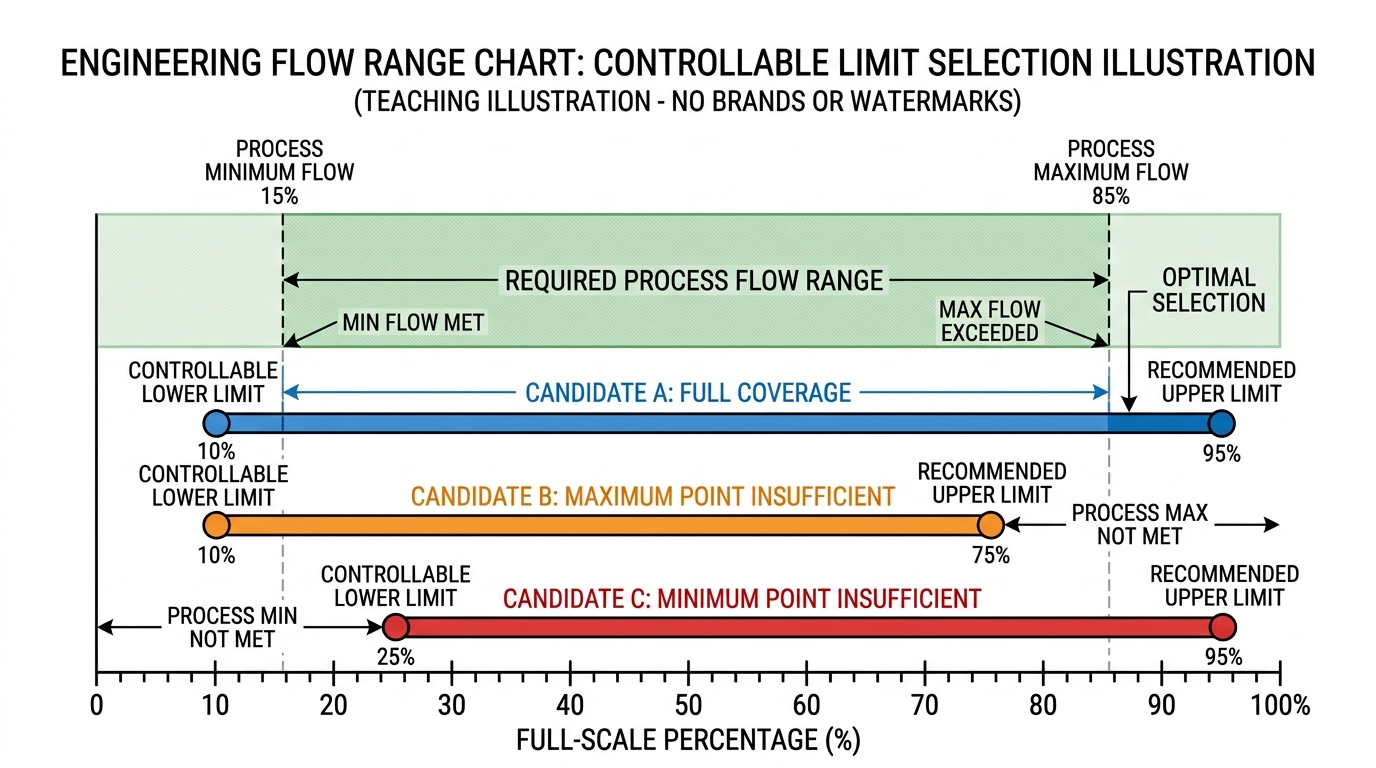

工艺流量区间与候选量程示意。可控下限和推荐上限都必须覆盖目标区间。

5. 软件、硬件与选型条件

类别	必须确认的内容
介质	气体名称、纯度、组分、温度、反应性和材料兼容性
流量	最小、典型、最大、持续时间、配方峰值、单位与标准状态
压力	入口绝压、出口绝压、压差、波动范围和下游背压
性能	可控下限、精度定义、重复性、零点、响应时间和稳定性
接口	供电、模拟或数字通信、连接件、安装方向和故障状态
验证	参考仪器、校准气体、测试点、重复次数和不确定度
本文软件	Windows 11 64位，Python 3.12，仅使用标准库

6. Python量程筛选代码

候选CSV列名为name、full_scale_sccm、minimum_control_percent_fs、maximum_recommended_percent_fs、zero_term_percent_fs和gain_term_percent_reading。后两个误差项只在候选资料明确采用这种定义时填写。

python mfc_range_selector.py --self-test
python mfc_range_selector.py candidates.csv --min-flow 20 --max-flow 80

from __future__ import annotations

import argparse
import csv
import json
import math
from pathlib import Path

REQUIRED_COLUMNS = {
    "name",
    "full_scale_sccm",
    "minimum_control_percent_fs",
    "maximum_recommended_percent_fs",
    "zero_term_percent_fs",
    "gain_term_percent_reading",
}

def finite_float(value: str, field: str, line_number: int) -> float:
    try:
        number = float(value)
    except ValueError as exc:
        raise ValueError(f"invalid {field} at line {line_number}") from exc
    if not math.isfinite(number):
        raise ValueError(f"non-finite {field} at line {line_number}")
    return number

def validate_candidate(candidate: dict[str, float | str]) -> None:
    if candidate["full_scale_sccm"] <= 0.0:
        raise ValueError("full scale must be positive")
    for field in (
        "minimum_control_percent_fs",
        "maximum_recommended_percent_fs",
    ):
        if not 0.0 <= candidate[field] <= 100.0:
            raise ValueError(f"{field} must be between 0 and 100")
    if (
        candidate["minimum_control_percent_fs"]
        > candidate["maximum_recommended_percent_fs"]
    ):
        raise ValueError("minimum control percent exceeds maximum percent")
    for field in ("zero_term_percent_fs", "gain_term_percent_reading"):
        if candidate[field] < 0.0:
            raise ValueError(f"{field} must not be negative")

def load_candidates(path: Path) -> list[dict[str, float | str]]:
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        missing = REQUIRED_COLUMNS - set(reader.fieldnames or [])
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")
        candidates = []
        for line_number, raw in enumerate(reader, start=2):
            name = raw["name"].strip()
            if not name:
                raise ValueError(f"empty name at line {line_number}")
            candidate = {"name": name}
            for field in REQUIRED_COLUMNS - {"name"}:
                candidate[field] = finite_float(raw[field], field, line_number)
            validate_candidate(candidate)
            candidates.append(candidate)
    if not candidates:
        raise ValueError("candidate file is empty")
    return candidates

def error_envelope_sccm(
    candidate: dict[str, float | str], flow_sccm: float
) -> float:
    return (
        candidate["full_scale_sccm"]
        * candidate["zero_term_percent_fs"] / 100.0
        + abs(flow_sccm)
        * candidate["gain_term_percent_reading"] / 100.0
    )

def evaluate(
    candidate: dict[str, float | str],
    process_min_sccm: float,
    process_max_sccm: float,
) -> dict[str, object]:
    validate_candidate(candidate)
    full_scale = candidate["full_scale_sccm"]
    minimum_controllable = (
        full_scale * candidate["minimum_control_percent_fs"] / 100.0
    )
    maximum_recommended = (
        full_scale * candidate["maximum_recommended_percent_fs"] / 100.0
    )
    covers_minimum = minimum_controllable <= process_min_sccm
    covers_maximum = process_max_sccm <= maximum_recommended
    min_error = error_envelope_sccm(candidate, process_min_sccm)
    max_error = error_envelope_sccm(candidate, process_max_sccm)
    return {
        "name": candidate["name"],
        "eligible_by_range": covers_minimum and covers_maximum,
        "minimum_controllable_sccm": minimum_controllable,
        "maximum_recommended_sccm": maximum_recommended,
        "process_minimum_percent_fs": 100.0 * process_min_sccm / full_scale,
        "process_maximum_percent_fs": 100.0 * process_max_sccm / full_scale,
        "illustrative_error_at_min_sccm": min_error,
        "illustrative_error_at_max_sccm": max_error,
        "illustrative_error_at_min_percent_reading": (
            100.0 * min_error / process_min_sccm
        ),
        "illustrative_error_at_max_percent_reading": (
            100.0 * max_error / process_max_sccm
        ),
    }

def select(
    candidates: list[dict[str, float | str]],
    process_min_sccm: float,
    process_max_sccm: float,
) -> list[dict[str, object]]:
    if process_min_sccm <= 0.0:
        raise ValueError("process minimum must be positive")
    if process_max_sccm < process_min_sccm:
        raise ValueError("process maximum must not be below minimum")
    results = [
        evaluate(candidate, process_min_sccm, process_max_sccm)
        for candidate in candidates
    ]
    return sorted(results, key=lambda item: (
        not item["eligible_by_range"],
        item["illustrative_error_at_min_percent_reading"],
    ))

def self_test() -> None:
    candidates = [
        {
            "name": "TEACHING_50",
            "full_scale_sccm": 50.0,
            "minimum_control_percent_fs": 5.0,
            "maximum_recommended_percent_fs": 90.0,
            "zero_term_percent_fs": 0.2,
            "gain_term_percent_reading": 1.0,
        },
        {
            "name": "TEACHING_100",
            "full_scale_sccm": 100.0,
            "minimum_control_percent_fs": 5.0,
            "maximum_recommended_percent_fs": 90.0,
            "zero_term_percent_fs": 0.2,
            "gain_term_percent_reading": 1.0,
        },
        {
            "name": "TEACHING_500",
            "full_scale_sccm": 500.0,
            "minimum_control_percent_fs": 5.0,
            "maximum_recommended_percent_fs": 90.0,
            "zero_term_percent_fs": 0.2,
            "gain_term_percent_reading": 1.0,
        },
    ]
    results = select(candidates, 20.0, 80.0)
    eligible = [item for item in results if item["eligible_by_range"]]
    assert [item["name"] for item in eligible] == ["TEACHING_100"]
    chosen = eligible[0]
    assert math.isclose(chosen["minimum_controllable_sccm"], 5.0)
    assert math.isclose(chosen["maximum_recommended_sccm"], 90.0)
    assert math.isclose(chosen["illustrative_error_at_min_sccm"], 0.4)
    assert math.isclose(chosen["illustrative_error_at_max_sccm"], 1.0)
    print("SELF_TEST_OK")
    print(json.dumps(results, ensure_ascii=False, indent=2))

def main() -> None:
    parser = argparse.ArgumentParser(description="Screen teaching MFC ranges.")
    parser.add_argument("candidate_csv", nargs="?", type=Path)
    parser.add_argument("--min-flow", type=float)
    parser.add_argument("--max-flow", type=float)
    parser.add_argument("--self-test", action="store_true")
    args = parser.parse_args()
    if args.self_test:
        self_test()
        return
    if args.candidate_csv is None or args.min_flow is None or args.max_flow is None:
        parser.error("candidate_csv, --min-flow and --max-flow are required")
    results = select(load_candidates(args.candidate_csv), args.min_flow, args.max_flow)
    print(json.dumps(results, ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()

7. 可验证的教学结果

自检工艺区间为20到80 sccm，三个候选满量程分别为50、100和500 sccm。每个候选都使用5百分比FS可控下限、90百分比FS推荐上限、0.2百分比FS零点项与1百分比读数项。这些数字专为验证程序构造，不是产品规格或行业推荐值。

教学候选	范围判断	原因	状态
TEACHING_50	不通过	推荐上限45 sccm，不能覆盖80 sccm	公式生成
TEACHING_100	通过	可控下限5 sccm，推荐上限90 sccm	公式生成
TEACHING_500	不通过	可控下限25 sccm，高于20 sccm	公式生成

对TEACHING_100，教学误差包络在20 sccm处为0.4 sccm，在80 sccm处为1.0 sccm。该结果只验证给定公式，不代表真实MFC精度。真实候选必须把原始数据手册中的定义逐字映射到输入字段。

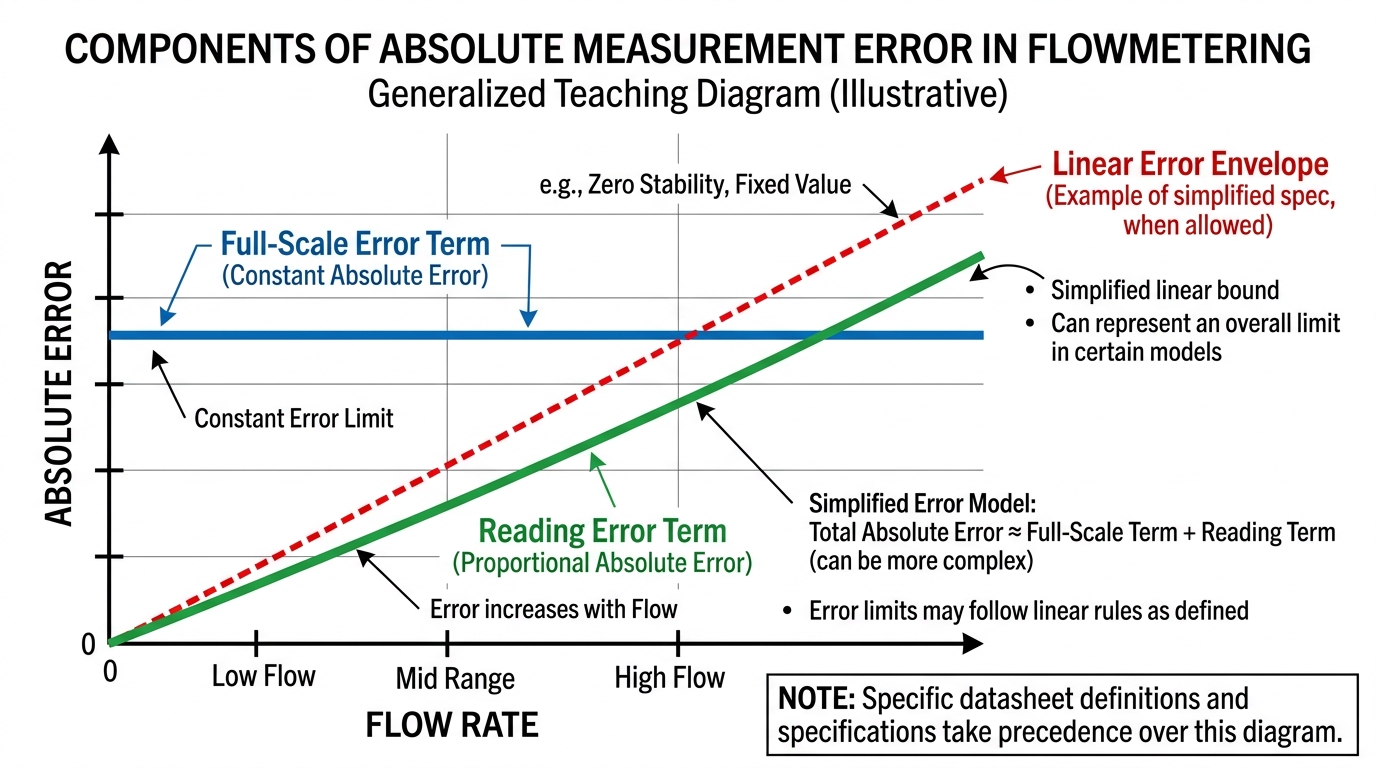

FS误差项与读数误差项

8. 量程筛选通过后还要验证什么

项目	原因	验证方法
低流量稳定性	可接受设定值不等于低点性能满足工艺	用合适参考仪器做多次稳定段与重复性测试
最大流量与压差	阀门在实际压力下可能接近饱和	同步记录入口、出口绝压、实际流量和阀控状态
响应时间	量程覆盖不代表动态满足配方切换	按统一阈值测试设定值与参考流量响应
气体与标准状态	单位相同仍可能基准不同	核对校准气体、转换系数和标准温压定义
材料与密封	介质兼容和泄漏属于独立安全条件	查阅正式材料、密封与检漏文件
通信与故障行为	设备集成还涉及接口和安全状态	验证命令、反馈、报警、断线与上电状态

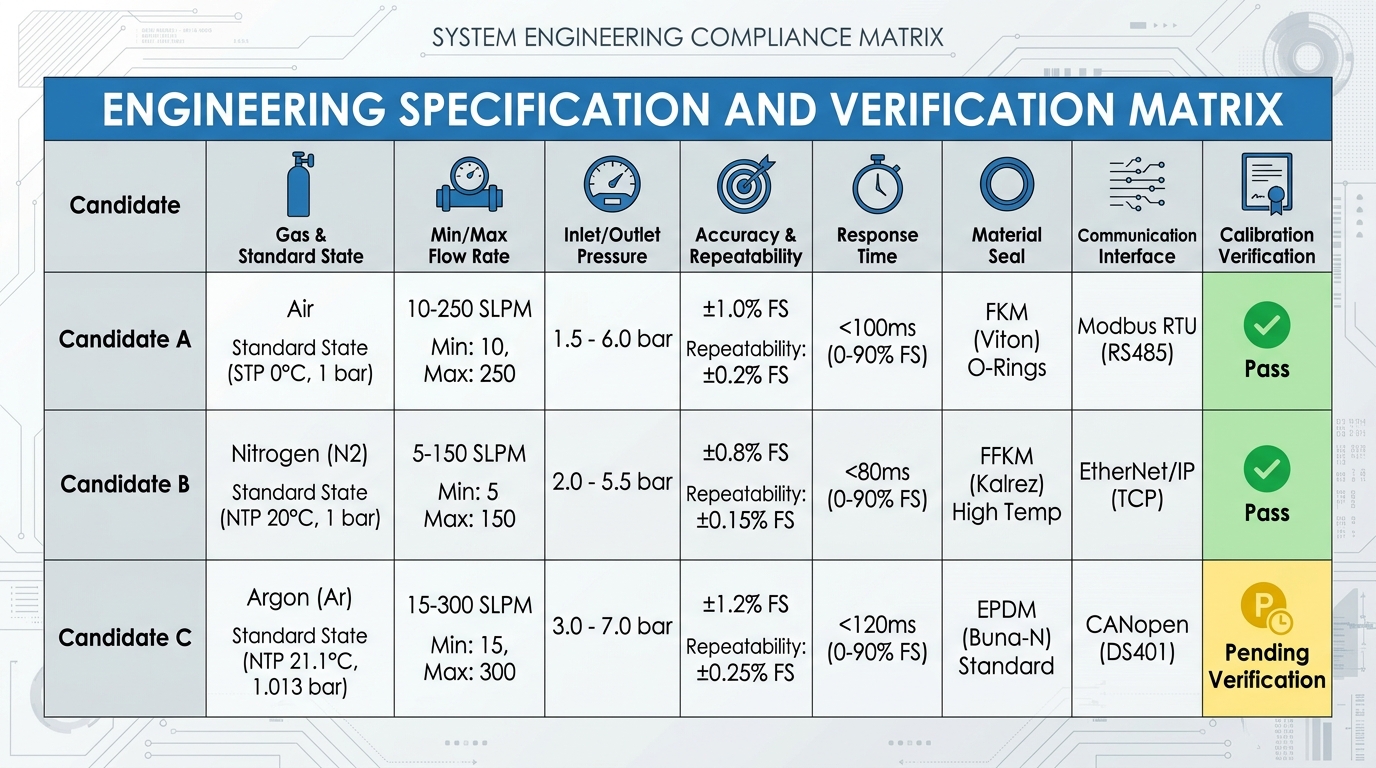

MFC量程选型检查矩阵

9. 常见问题

9.1 MFC满量程比最大流量大一点就可以吗

不一定。还要检查最小流量是否高于可控下限、最大点是否有经过评审的余量，以及压力、响应、精度和气体条件是否满足。

9.2 MFC量程是不是越接近工艺最大值越好

通常较小量程有利于降低满量程误差项对低读数的比例，但过小会缺少峰值余量。应对整个工艺区间计算，而不是只优化一个点。

9.3 调节比100比1代表1百分比点一定准确吗

不代表。调节比描述可用范围，准确度需要另看误差定义、气体、压力、温度和校准条件。

9.4 百分比FS和百分比读数有什么区别

百分比FS对应固定的满量程绝对值，百分比读数随当前流量变化。在低流量处，相同绝对FS项换算成读数百分比会变大。

9.5 零流量能作为工艺最小流量输入吗

本文筛选器不接受零值，因为相对读数误差在零点无定义。零点、关断泄漏和零漂应使用绝对流量单位单独评价。

9.6 不同气体能直接用同一量程吗

不能只看量程数字。必须确认校准气体、转换方法、标准状态、材料兼容性和具体设备对目标气体的支持。

9.7 两个小量程MFC能替代一个大量程MFC吗

可能扩大覆盖范围，但会增加切换、阀件、校准、死体积、控制和故障处理复杂度。需要系统级设计与验证，不能仅凭调节比决定。

9.8 Python筛选结果可以直接下单吗

不可以。代码只检查输入的数字边界。正式选型还需核对原厂数据手册、气体和压力条件、材料安全、接口、安装以及样机测试。

10. 结论

MFC量程选择应依次完成四件事：统一气体、单位和标准状态；明确工艺最小到最大流量；用候选的可控下限和推荐上限检查覆盖；按原始数据手册分别处理满量程项、读数项和其他误差条件。调节比、命令分辨率和准确度不能互相替代。

本文Python代码适合批量做第一轮数字筛选，并通过教学候选自检。它不包含材料兼容、泄漏、安全、压力动态和通信判断，不能替代工程选型评审与真实测试。

参考资料

1. SEMI，SEMI E17，Guideline for Mass Flow Controller Transient Characteristics Tests。SEMI官方检索：https://store-us.semi.org/search?q=SEMI E17
2. SEMI，SEMI E27，Standard for Mass Flow Controller and Mass Flow Meter Linearity。SEMI官方检索：https://store-us.semi.org/search?q=SEMI E27
3. ISO，ISO 14511:2019，Measurement of fluid flow in closed conduits - Thermal mass flowmeters。https://www.iso.org/search.html?q=ISO 14511%3A2019
4. JCGM 100:2008，Evaluation of measurement data - Guide to the expression of uncertainty in measurement。https://www.bipm.org/en/committees/jc/jcgm/publications
5. Python Software Foundation，csv - CSV File Reading and Writing，Python 3.12文档。https://docs.python.org/3.12/library/csv.html

正式选型还必须引用候选MFC当前版本数据手册、气体兼容文件、校准说明和安全文件。外部链接发布前需在当前网络环境复核。
