**摘要：**本文系统介绍了工业相机的两种核心触发模式------软件触发与硬件触发，并深入分析了其工作原理、特点、常用接口及典型应用场景。软件触发通过程序指令控制，灵活但实时性稍弱，适用于实验室检测、智能交通等场景；硬件触发依赖外部物理信号，精度高、延迟低，是高速生产线、多设备同步等严苛环境下的首选。文章还进一步探讨了帧触发与行触发两种高级模式，为构建稳定、高效的工业视觉系统提供了关键选型指导。
在工业自动化及智能制造的不断推进下，工业相机作为获取影像信息的重要设备，逐渐成为了各行各业数字化转型的关键组成部分。无论是产品质量检测、视觉引导、缺陷分析，还是在科研领域的应用，工业相机凭借其高效的图像处理能力发挥着不可替代的作用。工业相机的触发机制是其核心能力之一，它决定了系统如何、何时获取图像，直接影响着检测的准确性和系统的稳定性。尤其在高速生产线应用中，恰当的触发方式选择可提升系统效率达30%以上，同时降低误检率近50%。那么，今天我们着重来讲一下工业相机的触发方式及其应用场景
工业相机支持两种输出模式，即连续模式 和触发模式。

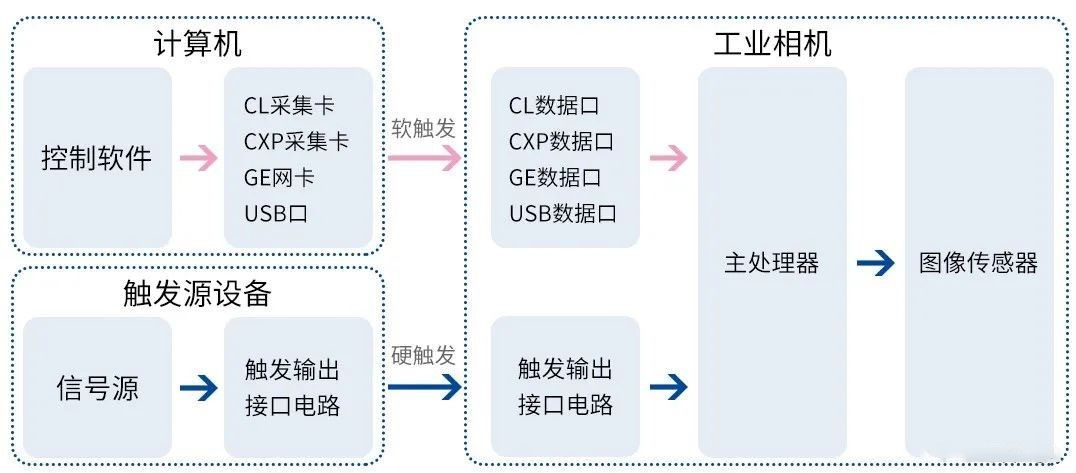

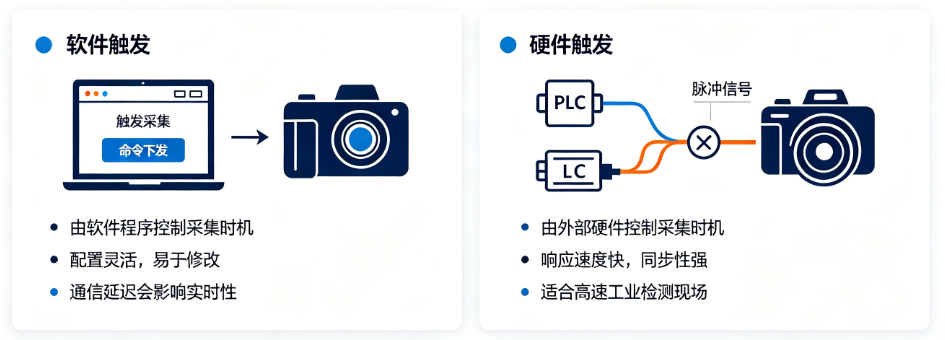

触发是一种被动模式，在触发模式下，相机进入准备状态，当触发信号产生后，相机立即开始曝光，然后输出图像。在触发模式下，触发信号是启动相机曝光的唯一条件，触发信号可以由软件产生，也可以由外部硬件(机械开关/电子传感器/PLC/单片机/1O卡)产生。我们称这两种方法为软件触发和硬件触发。
1. 软件触发
软件触发是通过计算机程序发出的指令来控制相机拍照。帧率由软件控制。用户可以在软件中设置成像条件，触发单帧或连续采集。可以实现对成像过程的灵活控制。而且，软件触发还能与数据分析、处理等系统无缝集成，实现高度的自动化。
特点 ：基于SDK开发实现灵活控制；但是实时性较差（受软件延迟影响）。
常用接口：GigE、USB3.0、CameraLink
适用场景：实验室非标检测（药品包装视觉抽样）、智能交通系统（车牌识别触发抓拍）
2. 硬件触发
硬件触发是指通过外部物理信号（如TTL、PLC、光电传感器等）触发相机曝光。当外部信号达到相机时，工业相机立即捕获图像。这种方式的优势是可以精确控制成像时机，有效减少由于运动模糊造成的图像失真。
具有较高的灵敏度和准确性。硬件触发一般通过接入相机的物理接口（如GPIO引脚）来实现，这种方式适用于对触发时机要求极高的应用，如三维测量或高速运动物体的捕捉。通过硬件触发，能够最大限度减少信号延迟，确保准确成像。
触发信号类型：
- 上升沿触发（信号从低到高跳变时触发）；
- 下降沿触发（信号从高到低跳变时触发）；
- 双边沿触发（一个上升沿加一个下降沿触发）；
- 电平触发（信号保持高/低电平时持续触发）；

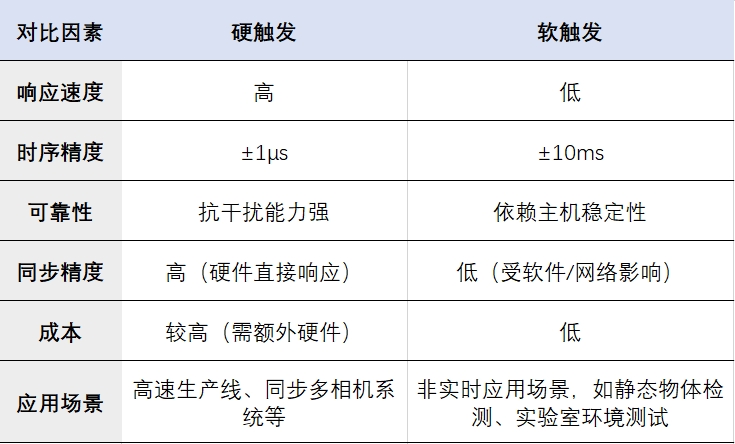

**特点：**高精度、低延迟（微秒级）。但是需要连接触发线。
常用接口：GPIO、光耦隔离输入
应用场景：高速生产线（如瓶盖检测每秒触发200次）、多设备同步（如相机+光源+机械臂）、同步多相机系统（汽车焊接工位多角度拍摄）
除了信号来源，根据检测物体和场景的不同，还存在两种高级触发模式：
-
帧触发 (Frame Trigger)：收到一个触发信号后，采集一张完整的二维图像。它适用于：
-
静态目标检测：如电子元器件、印刷品的静止缺陷分析。
-
流水线定点拍摄：当单个物料移动到检测位置时触发拍照。
-
图像存档：记录自动化系统中的关键节点图像。
-
-
行触发 (Line Trigger) ：主要用于线阵相机 。它根据外部差分信号（如编码器脉冲）的频率，逐行采集图像。其核心优势在于与物体移动速度完美同步，确保动态检测无畸变。典型的应用包括：
-
连续材料检测：如布匹、钢卷、纸张的表面缺陷检测。
-
高速生产检测：如PCB板、平面印刷品的质量检测
-
工业相机的触发方式是其工作机制中一个至关重要的部分。触发方式直接影响成像的准确性、实时性以及数据采集的效率。无论是软件触发还是硬件触发，均在不同应用场景中发挥着独特的价值。正确选择和配置触发方式，实现稳定高效的工业视觉系统，不仅能提升现有系统的性能，更能为未来智能化升级预留空间。
