无缝平铺的图像处理原理：边缘匹配、重复单元与密度控制｜雨林凯AI 四方连图
做家居图案的人可能都遇到过同一个技术问题：单张图案看着挺好，一旦要铺满整面墙、整块桌布，就暴露出一个本质矛盾------图案是为"单次出现"设计的，不是为"无限重复"设计的。
我们的四方连图功能，要解决的正是这个矛盾。它在算法层面做的事情，可以拆成三个关键点：边缘匹配、重复单元、密度控制。这篇我们从图像处理的角度讲清楚这三件事的技术思路，以及工程实现里绕不开的约束。
边缘匹配：像素级的"接得上"
四方连图最难的一步，是让图案的上下左右四条边在拼接时像素连续。想象一下把一张图平铺成 3×3，如果上边缘和下边缘的元素对不上，每一行拼接处就会出现一条"断层线"；左边缘和右边缘同理，会出现竖线。人眼对这类规则性破绽极其敏感，一条断层足以毁掉整块面料的效果。
技术上的做法，是对边缘区域做周期性约束：让左边界的像素分布和右边界在数学上"配对"，上边界和下边界同理。这一步不能简单地把边缘裁掉对齐------那样会损失元素，让接缝处出现明显的"切断感"。正确做法是在保持元素完整的前提下，对边缘区域的元素做微调和重排，让跨边的图案"看起来像本来就连着的"。

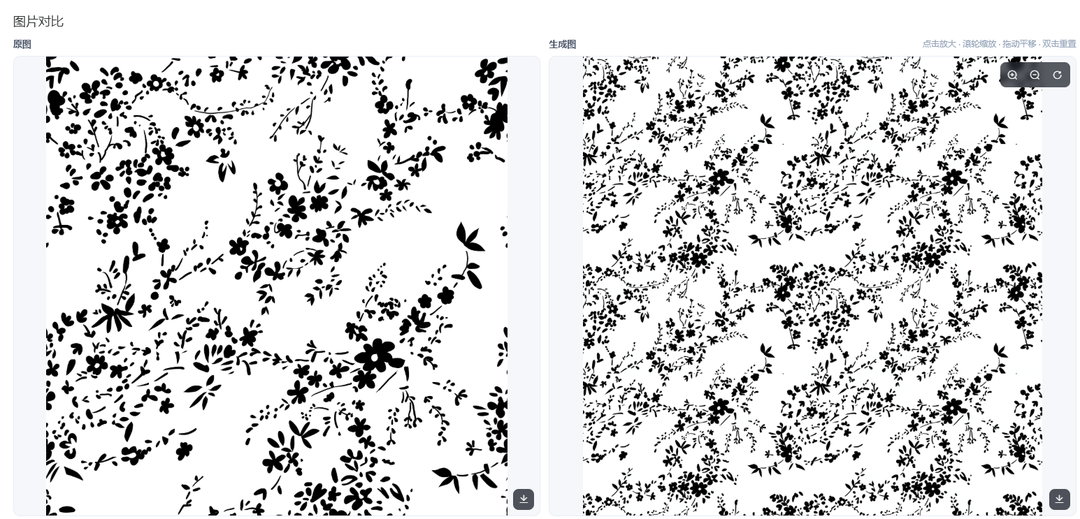

上面这张黑色花卉剪影是边缘匹配做得比较干净的例子：白色背景上的花卉剪影，连图后每朵花的轮廓在拼接处都是完整的，没有任何一朵被拦腰切断。我们内部检查边缘匹配时，会直接把结果按 3×3 平铺，沿着边和角逐段扫------这一步在算法验证阶段反复跑过无数遍。
重复单元：tile 尺寸与成品分辨率的换算关系

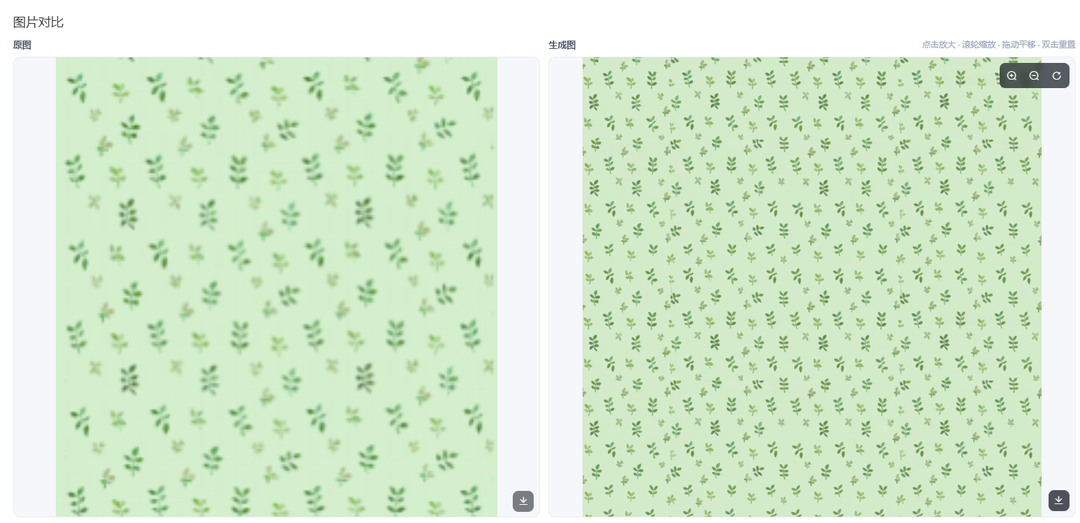

第二个关键点是重复单元，也就是一个最小循环周期在成品上占多大面积。它直接决定图案的"颗粒感"。
这里有一个经常被忽略的换算关系：连图输出的单元密度，要跟最终成品的物理尺寸和分辨率挂钩。做 45 厘米见方的抱枕，和做 2.5 米长的桌布，对单元尺寸的要求完全不同。算法在生成时，如果输出分辨率固定，单元缩小得越多，重复次数就越多，图案越细密；但缩得太小，线条和纹理在打印时可能糊掉。
工程上我们把这一步做成"密度档位"，而不是让用户去调像素。每档背后对应一组缩放的倍数区间，同时保证缩到最小档时，单元内的线条宽度仍然高于印刷设备的最小线宽------不然图案在屏幕上看着细密，打到面料上就成一团浆糊了。
密度控制：缩放与排列的平衡
第三个关键点是密度，但它不是"越密越好"。密度控制的本质，是在元素缩放比例和排列间距之间找平衡。
缩放的约束来自清晰度：元素缩得越小，单个元素的相对信息量越少，打印放大的可用性越低。排列间距的约束来自观感：间距太大，大面积铺开显得空旷；间距太小，元素挤在一起变成噪点。算法需要在两者之间取一个合理的中间值，同时还要考虑背景------浅色背景上密集的深色元素，和深色背景上稀疏的浅色元素，最佳密度区间完全不一样。

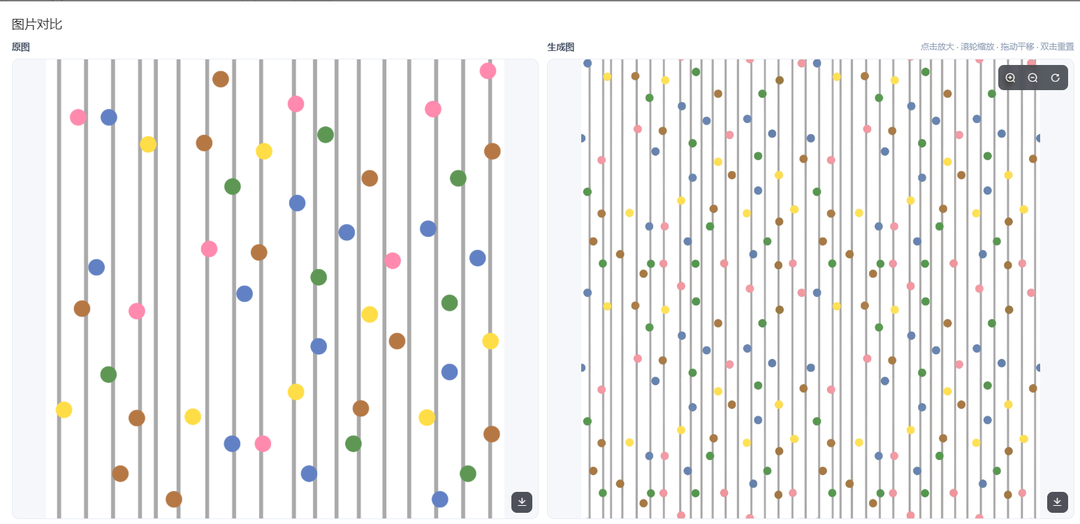

上面这张彩色圆点，灰线背景给圆点提供了"锚点"，连图后圆点变密、背景线跟着加密，整体节奏均匀------这就是缩放和排列平衡得比较好的状态。我们测试过把密度拉到顶，圆点挤在一起后灰色线几乎看不见，观感立刻变脏，所以密度档位之间留了缓冲。
工程实现里的三个约束
原理之外，工程实现还有几道绕不开的约束。
算力与时长的取舍。 边缘匹配需要对整幅图做周期性重排，图越大、元素越多，计算量越大。我们优先保证边缘区域的精度，边缘之外的中部区域用更快的近似处理，在可接受的耗时内把最影响观感的部分做好。
色彩一致性。 连图重排元素时，不能动原图的颜色分布。算法只做几何变换，不做色调迁移，保证连完的图案和原图在色值上一致------这是家居图案能批量复用的前提，也是我们内部坚持的硬约束。
失真的规避。 元素缩小重排过程中，最容易出现的是形变：圆变成椭圆、对称的花瓣变得不对称。我们在缩放时按等比例处理，并加了边缘轮廓保持的校验，生成后对单元形状做回查，超标的图直接打回重排。
怎么验证这三个点做得对不对
说个我们内部常用的验证办法，也适合懂图像处理的朋友自测：把连图结果按 3×3 平铺，放大到 200% 看接缝线------边缘匹配做得好，接缝线上应该看不出任何"接"的痕迹；然后把单个重复单元抠出来，对照成品尺寸换算------单元里最细的元素宽度，应该还大于打印设备的最小线宽；最后整图缩到 30% 看一眼整体密度------疏密均匀、没有明显空块或堆积，才算合格。
如果你在跑图案连图相关的项目，拿这三条去验收，基本能把大部分坑挡在打印之前。用雨林凯的四方连图跑流程，新用户有免费额度，可以直接拿一张家居主图试。我们官网博客把这套方法按品类拆成了落地版，桌布、窗帘、墙纸各自的密度参考都有：www.yulinkai.com/blog/seamless-tile-home-decor-guide
FAQ
问：无缝平铺是不是只要把图裁成两半再贴回去就行？
答：不是。简单裁切会切断边缘的元素，产生明显的切断感。真正的无缝平铺要保证边缘像素连续、元素完整，这需要对边缘区域做周期性重排，而不是简单的拼接。
问：重复单元越小越好吗？
答：不一定。单元太小，线条和纹理可能低于印刷设备的最小线宽，打印出来糊成一团；单元太大，大面积铺开显得空旷。要按成品尺寸和分辨率去换算，找到匹配的档位。
问：连图会改变原图的颜色吗？
答：不会。连图只做几何变换------缩放和重排，不做色调迁移，颜色分布和原图保持一致。这也是图案能批量复用到多个品类的必要条件。
问：为什么有的图连完还是能看出接缝？
答：最常见的原因是原图元素贴边。元素被边缘切断时，重排算法要处理的边界情况变多，残留痕迹的概率也上升。选图时避开贴边元素，是最有效的预防手段。
问：密度控制为什么不能统一一个档位？
答：因为背景明暗和元素大小都影响最佳密度。深色背景配浅色元素和浅色背景配深色元素，最佳区间完全不同，所以密度做成多档，让用户按品类选择。
问：卡通 IP 类图案能用来做四方连图吗？
答：技术上可以，我们实测过不少卡通图案，连图效果稳定。但版权要自己确认清楚------授权不明的内容，无论连图效果多好，商用风险都该自己评估。
