从零实现 ESP8266 + MQTT 智能门禁：公网一键开门、舵机控制、在线监控完整方案

DoLovya2026-08-19 14:07

基于 ESP8266 + MQTT 的智能门禁系统

一个完整的物联网门禁项目，实现远程开门、状态监控、设备管理等功能

📦 项目源码 ：github.com/DoLovya/door-clicker

〇、项目背景（为什么做这个）

我住的是老式单元楼，开单元门一直很麻烦：

  1. 从外面回来必须带单元门钥匙 / 门卡：出门散步、跑步、拿快递，手上拎东西时掏钥匙掏门卡很麻烦；忘带单元门钥匙时，只能站在单元门口等同楼栋的邻居进出，跟着才能进门。
  2. 门铃响了要跑到室内对讲分机去按单元门开锁键：朋友来访、外卖/快递到了按楼下门口机，玄关旁的室内对讲分机（类似电话的面板）会响，不管我在沙发上吃饭还是在书桌前工作，都得放下手里的事跑到玄关去按"单元门开锁"按钮，楼下的人才能拉开单元门进来，很麻烦。

既然本质上只是"按一下室内分机的单元门开锁键"，为什么不能让舵机来代替？

于是想到用 SG90 舵机 + ESP8266 + MQTT 的方案：舵机用胶带固定在室内对讲分机的单元门开锁按键旁，转动拨片就能精准按压到按键（效果和手动按完全一致）；ESP8266 通过家中 WiFi 连接公网 MQTT Broker，手机浏览器打开开门页，点击"开门"按钮就会把指令发过去。

现在，回来不用等邻居、门铃响了不用跑到门口，坐在沙发上点一下手机就行。

一、项目简介

Door Clicker 是一个基于 ESP8266 的智能门禁控制系统，通过 MQTT 协议实现远程开门。用户可以通过手机浏览器一键开门，支持设备在线状态监控、舵机角度可调、管理员权限管理等功能。

核心特性

  • 📱 极简开门界面：手机端一键开门，操作简单
  • 🎛️ Web 管理后台：MQTT 配置、舵机参数调整、实时日志查看
  • 📡 MQTT 协议通信：天然支持"内网穿透"，公网可控制内网设备
  • 💓 心跳机制：设备定期上报状态，90 秒超时判定在线/离线
  • 🔌 自动重连：MQTT 断线自动恢复，开门指令失败自动重试
  • 🎚️ 舵机参数可调：开门角度、延时均可配置
  • 📝 实时日志系统：操作日志、错误日志分类查看
  • 🔐 配置页认证：配置页面需登录访问

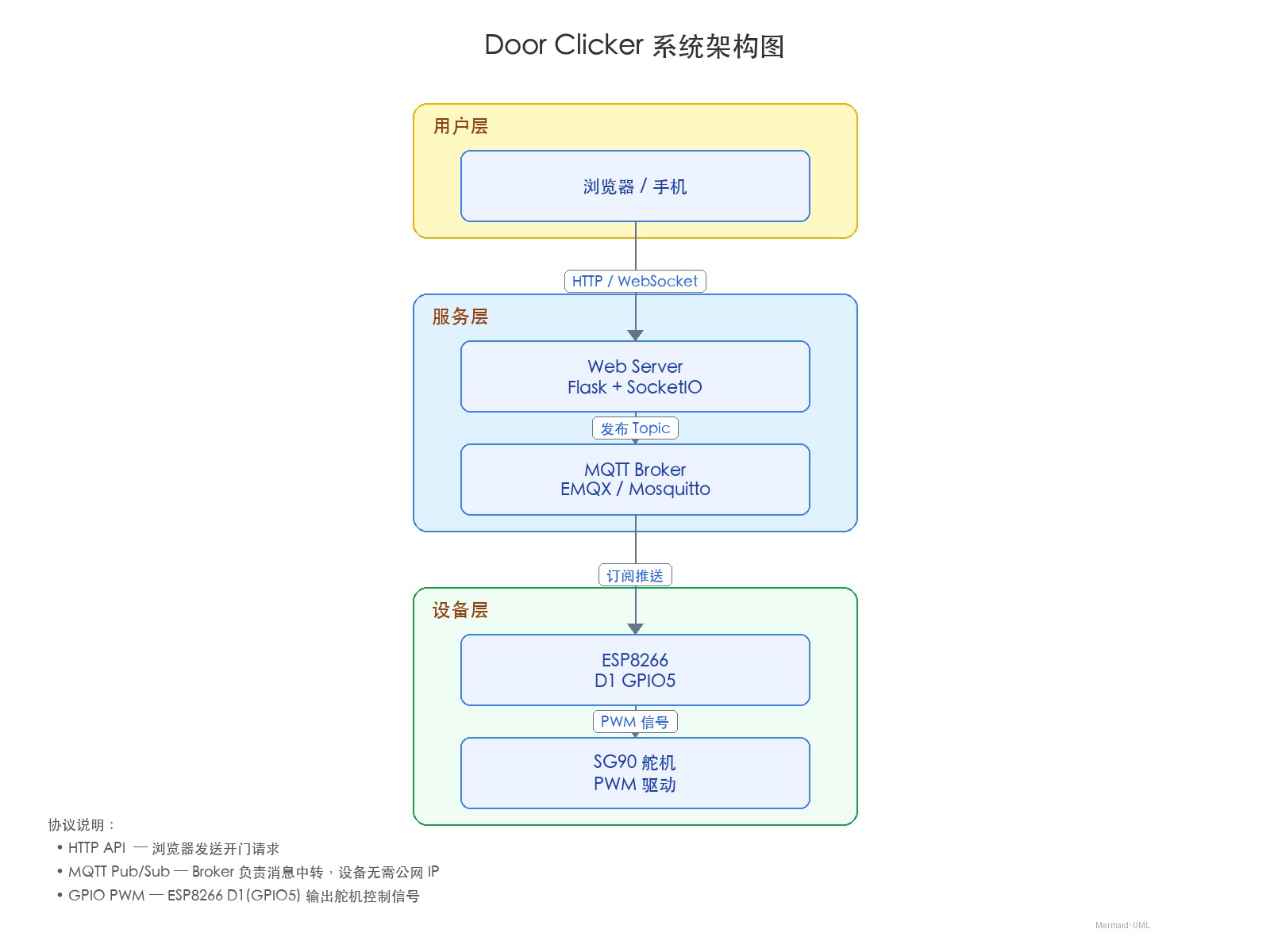

二、系统架构

数据流说明

  1. Web 浏览器 → Web Server：通过 HTTP API 发送开门请求
  2. Web Server → MQTT Broker：将命令发布到指定 Topic
  3. MQTT Broker → ESP8266：推送到订阅该 Topic 的设备
  4. ESP8266 → 舵机：控制 GPIO 信号执行开门动作

为什么用 MQTT？

MQTT 协议实现了"内网穿透"的效果：

  • ESP8266 主动连接 MQTT Broker（出站连接，无需公网 IP）
  • Web Server 作为 MQTT 客户端，通过 Broker 转发命令
  • 设备可以在任何网络环境下工作

三、硬件准备

所需组件

组件 型号 说明
主控 ESP8266 (Huzzah) WiFi 通信 + 舵机控制
舵机 SG90/MG996R 门锁驱动
MQTT Broker EMQX/Mosquitto 消息中转

硬件安装

舵机固定在室内对讲分机的单元门开锁按键旁后，只需将三根线（VCC、GND、SIGNAL）插入 ESP8266 的排针即可。

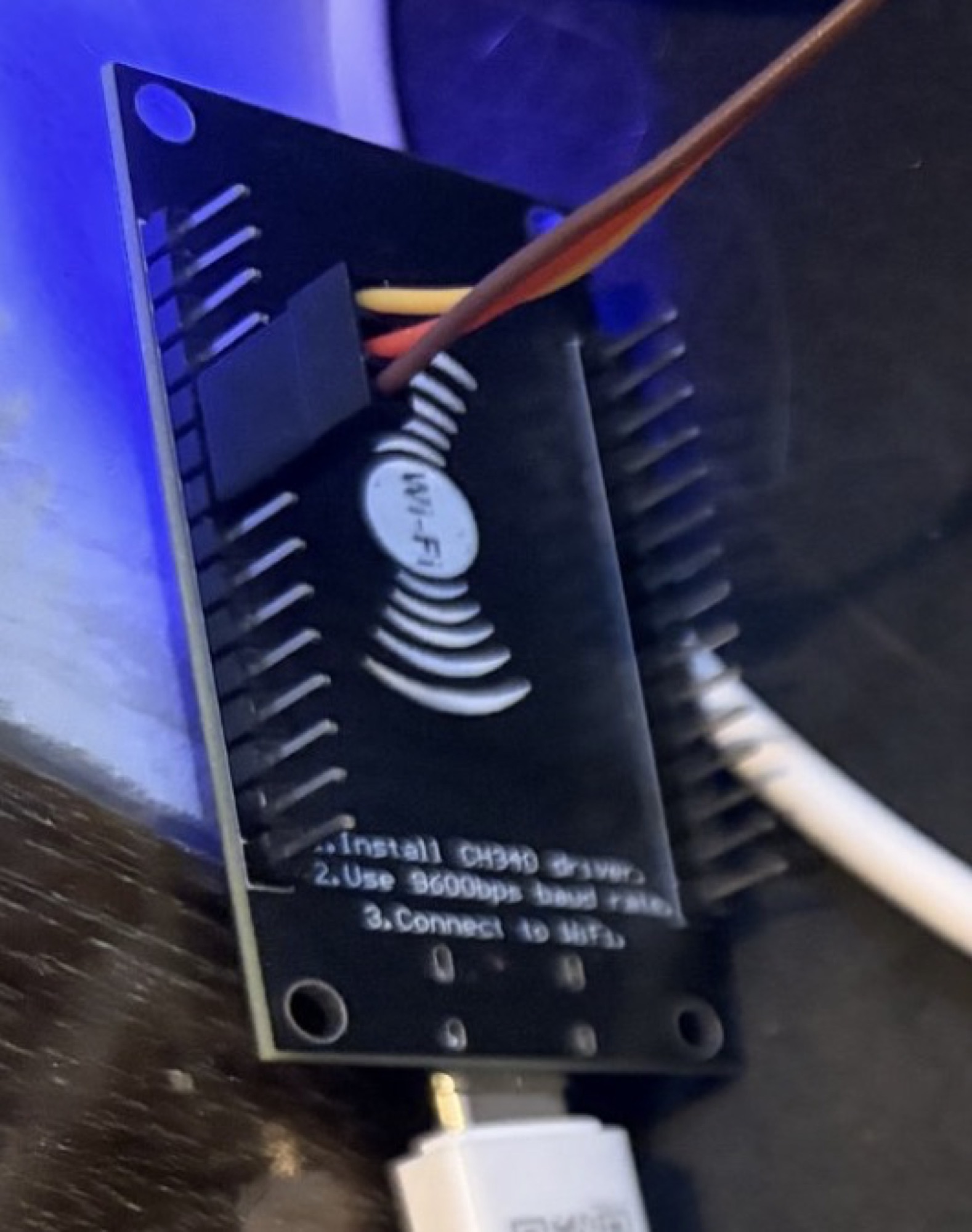

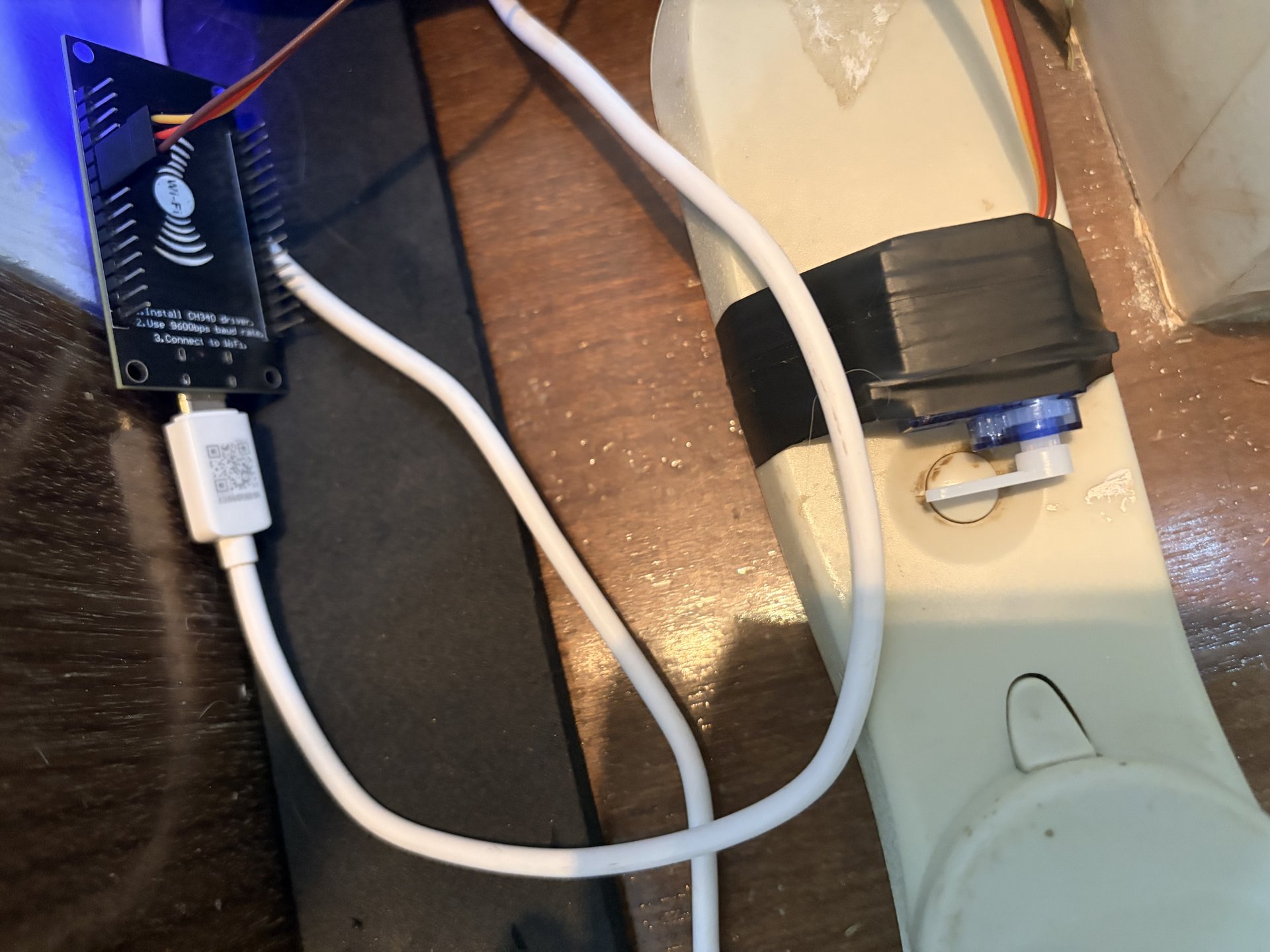

安装细节图（舵机拨片按压按键位置 + 舵机线直插 ESP8266）

接线说明

ESP8266 引脚 连接
3V3 舵机 VCC（建议外部 5V 供电）
G 舵机 GND
D4 (GPIO2) 舵机 SIGNAL

💡 SG90 舵机的三根线（红/棕/橙）对应 VCC/GND/SIGNAL。在 ESP8266 Huzzah 开发板上，3V3 / G / D4 三个引脚连续排列，正好对应舵机 3Pin 公头的针距，可直接将舵机线插到排针上，无需杜邦线分线，接线非常方便。

⚠️ 舵机启动电流较大（可达 500mA+），建议使用外部 5V 供电以避免 ESP8266 重启。

四、快速开始

4.1 搭建 MQTT Broker

推荐使用 EMQX 或 Mosquitto：

bash 复制代码
# Docker 快速部署 EMQX
docker run -d --name emqx \
  -p 1883:1883 \
  -p 8083:8083 \
  -p 8883:8883 \
  emqx/emqx:latest

4.2 烧录固件

bash 复制代码
cd door-clicker-firmware

# 安装 PlatformIO (首次使用)
# 参考 https://platformio.org/install

# 编译
pio run

# 烧录
pio run --target upload

# 查看串口日志
pio device monitor

4.3 启动 Web 服务

bash 复制代码
cd door-clicker-web

# 创建虚拟环境（首次使用）
python3 -m venv venv
source venv/bin/activate

# 安装依赖
pip install -r requirements.txt

# 启动服务
python run.py

4.4 访问系统

页面 URL 说明
开门页 http://<host>:5000/ 极简开门按钮
配置页 http://<host>:5000/config MQTT 配置、舵机参数、日志
登录页 http://<host>:5000/login 管理员登录

4.5 默认账号

  • 用户名：admin
  • 密码：admin

⚠️ 首次登录后请立即修改密码

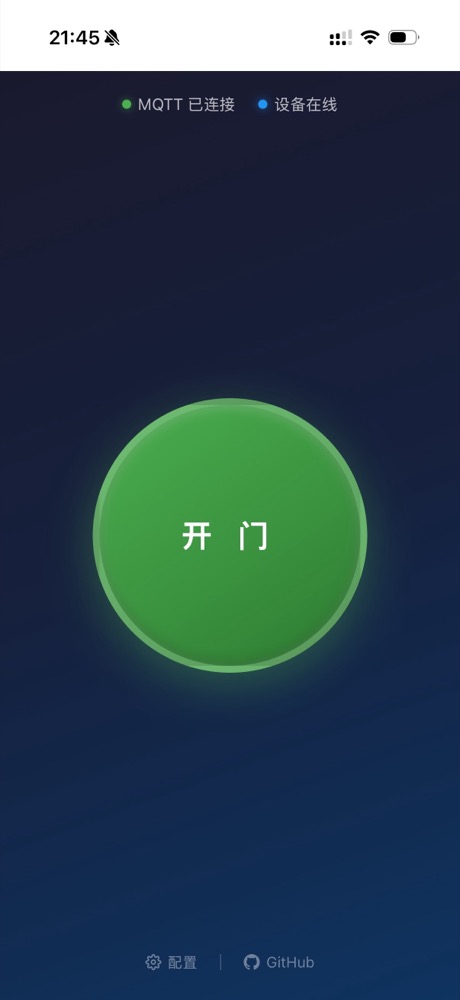

Web 界面效果

五、功能详解

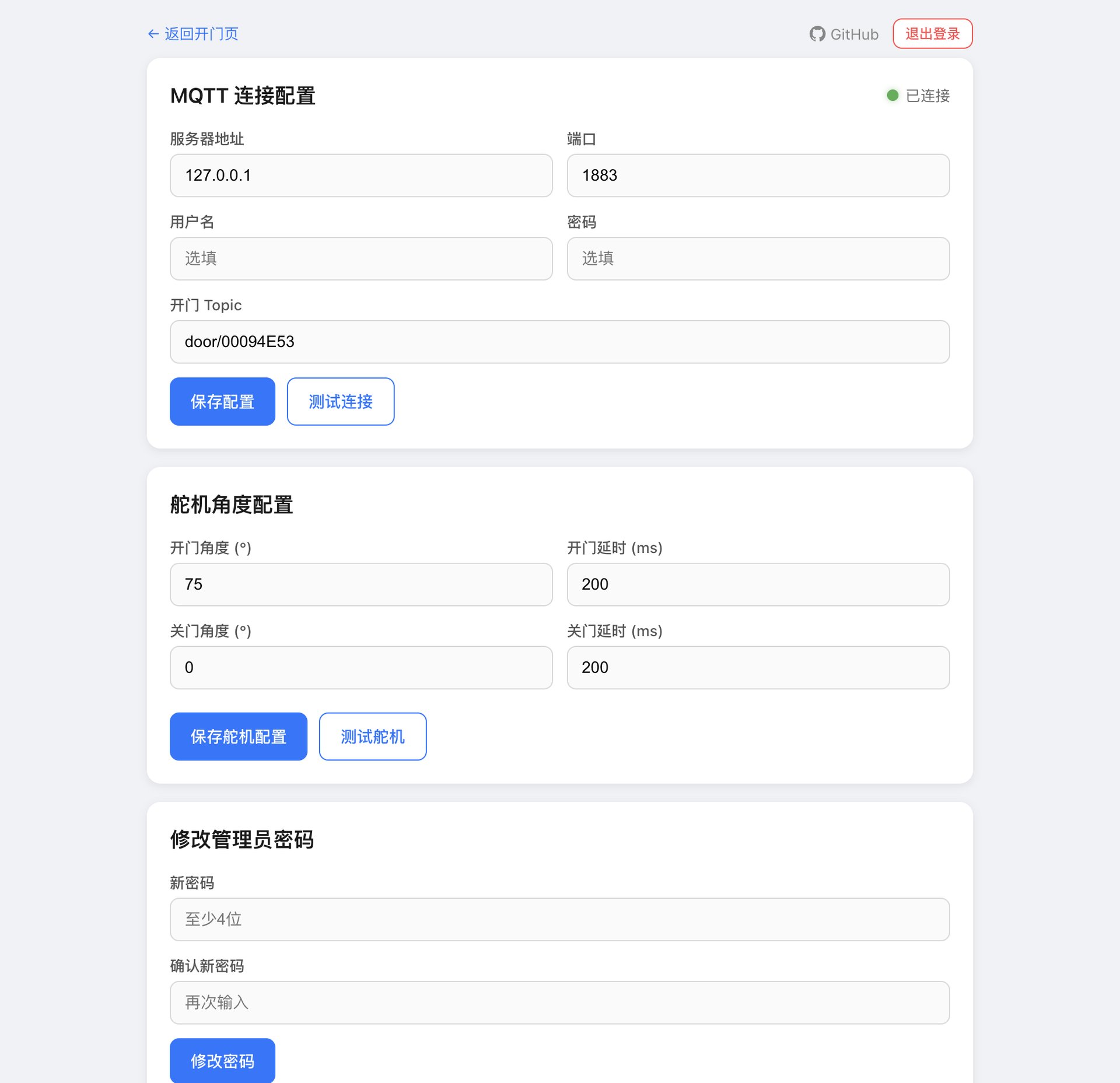

Web 管理后台配置页总览（MQTT 连接、舵机参数、密码管理、通信日志集中管理）：

5.1 固件配网（ESP8266 端）

固件烧录后第一次启动，ESP8266 会进入 AP + STA 双模式：一边开放 WiFi 热点供你设置参数，一边尝试连接上次配置的路由器（首次为空则跳过）。

步骤 1：连接设备热点
参数 值
WiFi 名称（SSID） DoorClicker
WiFi 密码 door1234

💡 SSID 与密码在 door-clicker-firmware/src/main.cpp 中定义，可自行修改。

步骤 2：访问 ESP8266 配置页

手机/电脑连上 DoorClicker 热点后，浏览器访问：

复制代码
http://192.168.4.1/

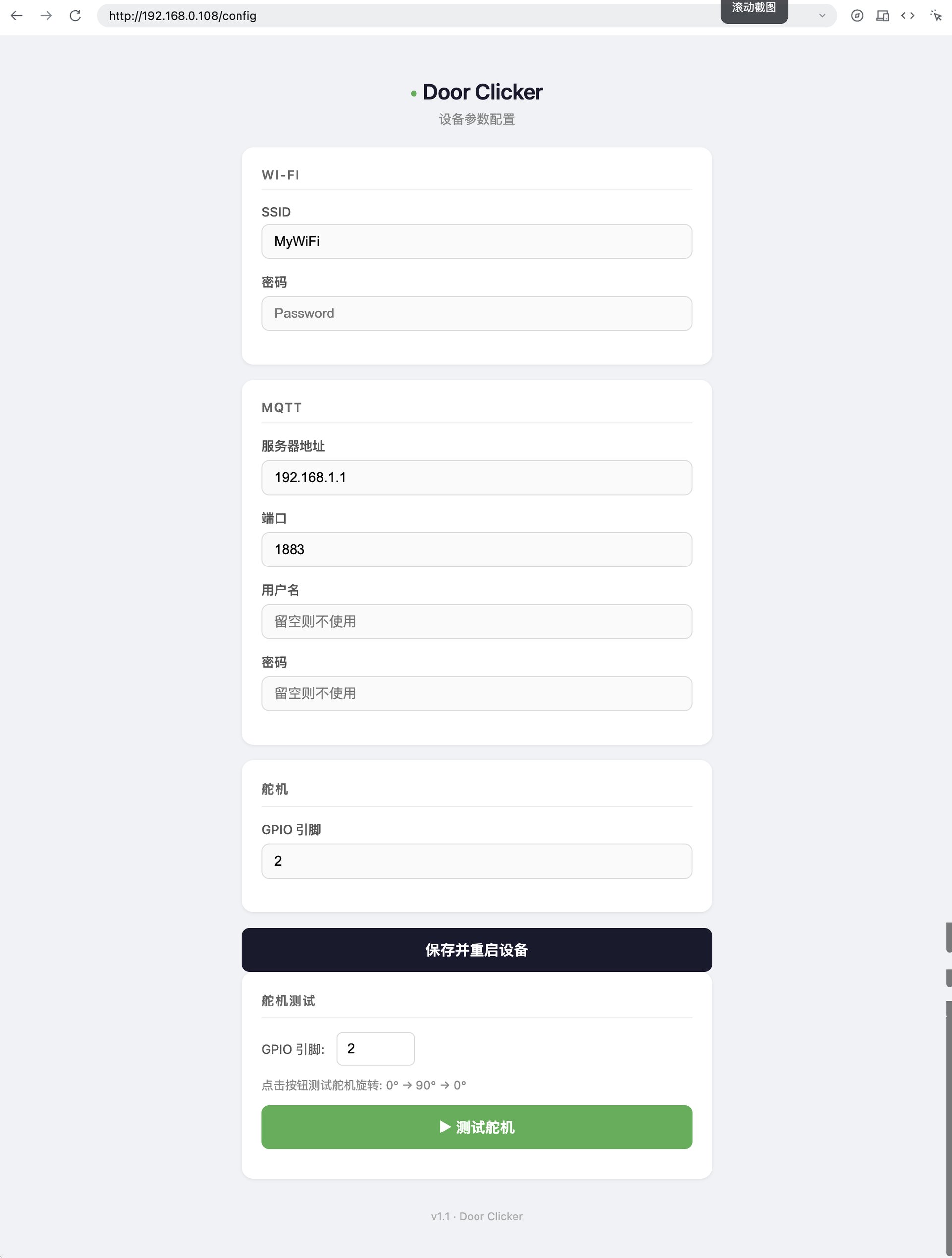

自动重定向到 http://192.168.4.1/config 配置页。页面包含 WiFi 配置、MQTT 配置、舵机参数和舵机测试四大分区：

分区 字段 说明
WiFi 配置 SSID / 密码 家中路由器的 WiFi 凭据
MQTT 配置 Server / Port / 用户 / 密码 / Topic MQTT Broker 地址、端口和开门主题（默认：door/<芯片ID_HEX8>）
舵机参数 GPIO 引脚 默认 2（即 D4）
舵机测试 GPIO 引脚 / 测试按钮 填入引脚后点「▶ 测试舵机」验证 0°→90°→0° 旋转是否正常

✅ 填写后点「保存配置」，ESP8266 会重启并尝试连接路由器。截图中的测试按钮（▶ 测试舵机）不会写入配置，可放心点击验证接线。

步骤 3：恢复正常联网

保存配置并重启后，ESP8266 会连接到你设置的路由器 WiFi，此时：

  • DoorClicker 热点仍保留（AP 模式常驻），但 STA 模式已连接公网
  • 你可以把手机/电脑重新连回家用路由器，即可正常上网
  • ESP8266 通过 MQTT 定期上报心跳到 Broker，Web 服务端通过心跳判定设备在线/离线
步骤 4：部署 Web 服务并测试开门
bash 复制代码
# 1. 部署 door-clicker-web（参考 4.3 节与第八章）
cd door-clicker-web
pip install -r requirements.txt
python run.py

# 2. 在 Web 配置页（/config）填入相同的 MQTT Broker 与开门 Topic
#    若连接成功，页面会显示「MQTT 已连接 · 设备在线」

# 3. 回到开门页（/），点击中间的「开门」按钮
#    舵机应按配置的角度执行开门 → 延时 → 关门动作

至此完成「烧录 → 配网 → 联网 → 开门」全链路，后续管理全部通过 Web 端进行。

5.2 开门协议

Web 端通过 MQTT 发送 JSON 指令到 door/{chip_id}：

json 复制代码
[
  {"angle": 90, "duration": 200},
  {"angle": 0, "duration": 200}
]
字段 类型 说明
angle int 目标角度（0-180）
duration int 动作持续时间（毫秒）

舵机控制器支持多步命令队列，开门→关门依次执行。

5.3 心跳机制

设备每 30 秒发布心跳消息到 door/{chip_id}/status：

json 复制代码
{
  "event": "heartbeat",
  "clientId": "door_3FF12345",
  "uptime": 3600
}

在线判定规则：

  • Web 端 90 秒内收到心跳 → 设备在线
  • Web 端超过 90 秒未收到 → 设备离线

5.4 舵机配置

在配置页可以调整舵机参数：

参数 说明 默认值
开门角度 开门时舵机转到的角度 90°
开门延时 开门动作持续时间 200ms
关门角度 关门时舵机转到的角度 0°
关门延时 关门动作持续时间 200ms

5.5 MQTT 连接管理

系统提供完整的 MQTT 连接管理能力：

  • 自动重连：MQTT 断线后自动恢复连接
  • 开门重试：发送开门指令时若检测到未连接，自动重连后重试
  • 连接测试：配置页一键测试 MQTT Broker 连通性（5 秒超时）
  • 手动重连：配置页可手动触发 MQTT 重连

5.6 主题订阅管理

除了默认的设备状态主题，还支持手动订阅/取消订阅额外主题：

复制代码
# 默认订阅
door/{chip_id}/status    # 设备心跳状态

# 可手动添加
door/{chip_id}/custom    # 自定义主题

5.7 实时日志系统

系统内置日志管理，支持分类查看：

日志类型 说明
info 操作记录（开门、配置变更等）
error 错误日志（MQTT 连接失败等）
send MQTT 发送记录
receive MQTT 接收记录

日志存储在 data/logs/ 目录，可通过配置页查看和清空。

5.8 配置页认证

配置页面需登录后才能访问，密码使用 SHA-256 加密存储：

python 复制代码
import hashlib
password_hash = hashlib.sha256(password.encode("utf-8")).hexdigest()

配置文件中只存储 hash 值，即使泄露也无法还原明文密码。

六、API 接口

方法 路径 认证 说明
GET / - 开门页面
POST /api/open/door - 发送开门指令
GET /api/mqtt/status - 获取 MQTT 连接和设备状态
GET /api/device/status - 获取设备在线状态
GET /config 登录 配置页面
GET /api/config 登录 获取当前配置
PUT /api/config 登录 更新配置（支持密码修改）
POST /api/mqtt/test 登录 测试 MQTT 连接
POST /api/mqtt/reconnect 登录 手动重连 MQTT
GET /api/topics 登录 获取已订阅主题列表
POST /api/topics 登录 订阅新主题
DELETE /api/topics/<topic> 登录 取消订阅
GET /api/logs 登录 获取日志
DELETE /api/logs 登录 清空日志
GET /api/health - 健康检查

七、项目结构

复制代码
door-clicker/
├── door-clicker-firmware/       # ESP8266 固件
│   ├── include/                 # 头文件
│   │   ├── config_store.h       # 配置存储（WiFi/MQTT）
│   │   ├── door_clicker_app.h   # 主应用类
│   │   ├── door_command.h       # 舵机命令结构
│   │   ├── servo_controller.h   # 舵机控制
│   │   ├── http_config_service.h # HTTP 配网服务
│   │   └── logger.h             # 串口日志
│   ├── src/                     # 源文件
│   ├── docs/                    # 文档
│   │   └── mqtt-protocol.md     # MQTT 协议说明
│   ├── data/                    # 默认配置
│   ├── test/                    # 测试
│   └── platformio.ini           # PlatformIO 配置
│
└── door-clicker-web/            # Web 管理服务
    ├── src/                     # 源码目录
    │   ├── templates/           # HTML 模板
    │   │   ├── door.html        # 开门页
    │   │   ├── index.html       # 配置页
    │   │   └── login.html       # 登录页
    │   ├── static/              # 静态资源
    │   │   ├── css/             # 样式表
    │   │   └── favicon.svg      # 图标
    │   ├── app.py               # Flask 主应用 + 路由
    │   ├── auth.py              # 认证（登录/登出/会话）
    │   ├── config_manager.py    # 配置管理（读写/校验）
    │   ├── mqtt_client_manager.py # MQTT 客户端（单例）
    │   ├── mqtt_command_publisher.py # 命令发布
    │   ├── mqtt_command_subscriber.py # 命令订阅
    │   └── log_manager.py       # 日志管理
    ├── tests/                   # 单元测试
    ├── data/                    # 运行时数据（配置/日志）
    ├── run.py                   # 启动入口
    ├── config.json              # 运行时配置
    └── requirements.txt         # Python 依赖

八、部署上线

8.1 服务器要求

  • Linux 服务器（推荐 CentOS/Ubuntu）
  • Python 3.9+
  • Nginx
  • MQTT Broker（EMQX 推荐）

8.2 自动化部署

项目使用 GitHub Actions 实现 CI/CD，包含三个工作流：

工作流 触发条件 说明
web-ci.yml push to main Web 服务单元测试
firmware-ci.yml push to main 固件编译检查
deploy.yaml push to main 自动部署到服务器

部署流程：

  1. 代码推送到 main 分支
  2. GitHub Actions 运行测试
  3. 通过 SSH 连接服务器
  4. 拉取最新代码并安装依赖
  5. 重启 systemd 服务

8.3 Nginx 配置

nginx 复制代码
server {
    listen 80;
    server_name <your-domain>;

    location / {
        proxy_pass http://127.0.0.1:5000;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }
}

8.4 systemd 服务

ini 复制代码
[Unit]
Description=Door Clicker Web Service
After=network.target

[Service]
Type=simple
User=door-clicker
WorkingDirectory=/opt/door-clicker/door-clicker-web
ExecStart=/opt/door-clicker/door-clicker-web/venv/bin/python run.py
Restart=always
RestartSec=5

[Install]
WantedBy=multi-user.target

九、技术栈

固件

技术 版本 用途
PlatformIO 6.0+ 开发环境
Arduino Framework - ESP8266 SDK
PubSubClient 2.8+ MQTT 客户端
ArduinoJson 7.3+ JSON 解析

Web 服务

技术 版本 用途
Python 3.9+ 编程语言
Flask 3.0+ Web 框架
Flask-SocketIO 5.3+ WebSocket 支持
Paho-MQTT 2.1+ MQTT 客户端
websockets 13.0+ WebSocket 库
SHA-256 - 密码加密

十、常见问题

Q1: 舵机不动作？

  • 确认 GPIO2 (D4) 接线正确
  • 检查舵机是否已初始化
  • 使用配置页面的测试功能验证

Q2: MQTT 连接失败？

  • 确认 MQTT Broker 地址和端口
  • 检查 WiFi 连接是否正常
  • 查看配置页的连接测试功能
  • 查看日志中的错误信息

Q3: ESP8266 不断重启？

  • 检查供电是否充足（舵机启动电流可达 500mA+）
  • 舵机建议使用外部 5V 供电

Q4: 设备显示离线？

  • 检查 MQTT Broker 是否正常运行
  • 确认设备 WiFi 连接状态
  • 查看日志中的心跳发送情况
  • 设备状态以 90 秒超时判定

Q5: 如何修改密码？

  • 登录后进入配置页
  • 在密码区域输入新密码保存
  • 密码使用 SHA-256 加密存储

十一、总结

Door Clicker 项目展示了如何使用 ESP8266 + MQTT 构建一个完整的物联网门禁系统。通过 MQTT 协议实现了"内网穿透"，使得公网可以控制内网设备。项目包含了固件开发、Web 服务、自动化部署等完整的技术栈，适合作为物联网入门学习项目。
