简介

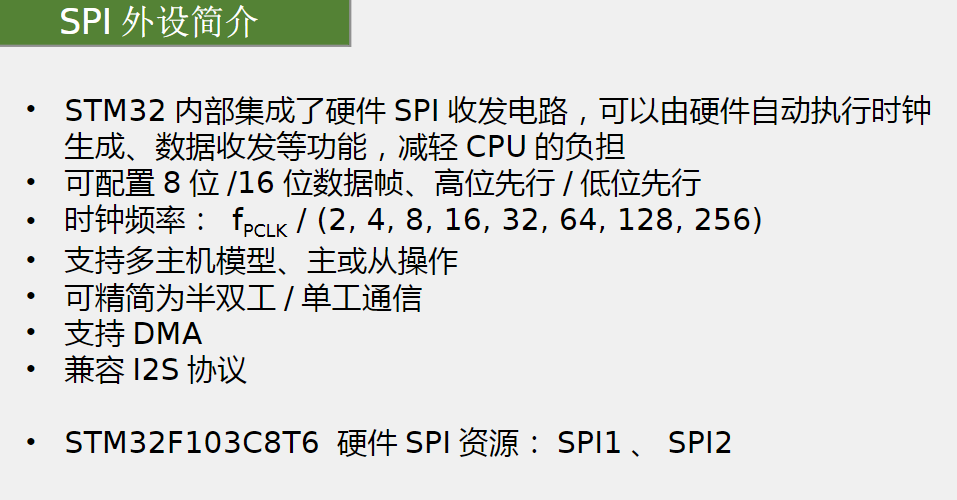

软件SPI灵活可变；硬件SPI高性能，可以减轻软件负担

SPI1在APB2 总线，APB2外设时钟频率=72MHZ;SPI2在APB1 总线，APB1总线外设时钟频率=36MHZ。SPI的时钟就来源于外设时钟分频，可以是2~256分频。

I2S协议是一种音频协议，和SPI很相似。

结构

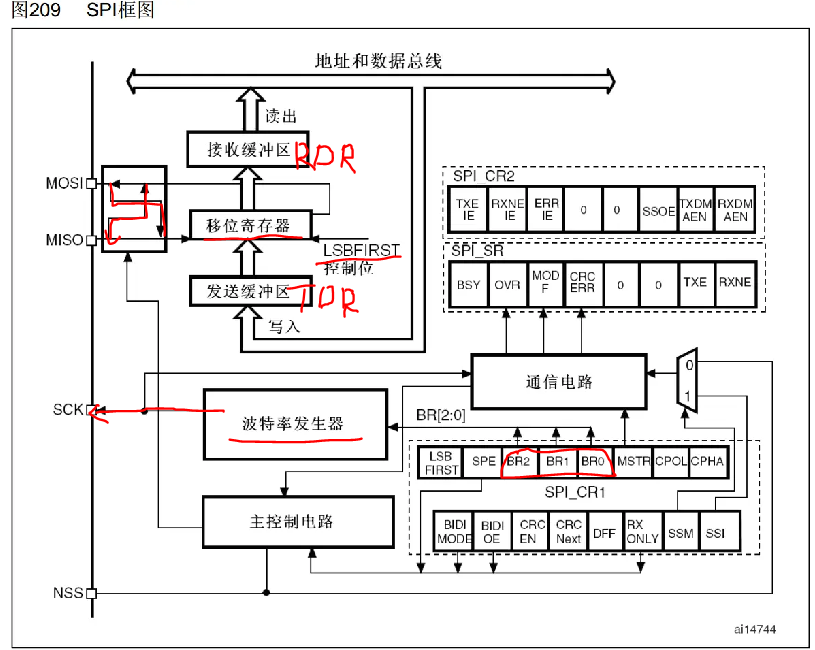

SPI中接收寄存器RDR 和发送寄存器TDR 在软件里是同一个地址，表现为一个DR 。硬件上分成TDR和RDR；写入数据到TDR中，如果移位寄存器中此时没有数据，TDR中的数据会马上进入移位寄存器进行移位发送，此时会置TXE标志位；

SPI全双工，发送的同时也在接收，发送完毕时接收也完成了，移位寄存器里接收的数据会进入RDR，同时置标志位RXNE ，此时需要尽快读出数据，不然后面的数据进入RDR会导致数据覆盖。

LSBFIRST 位控制高位先行还是低位先行。寄存器里的BR0、BR1、BR2一起控制时钟分频选择。看MOSI,MISO交叉的地方，当芯片作为主机时，数据通过MOSI发送，通过MISO接收；作为从机时就要交叉过来了，数据通过MISO发送，MOSI接收。

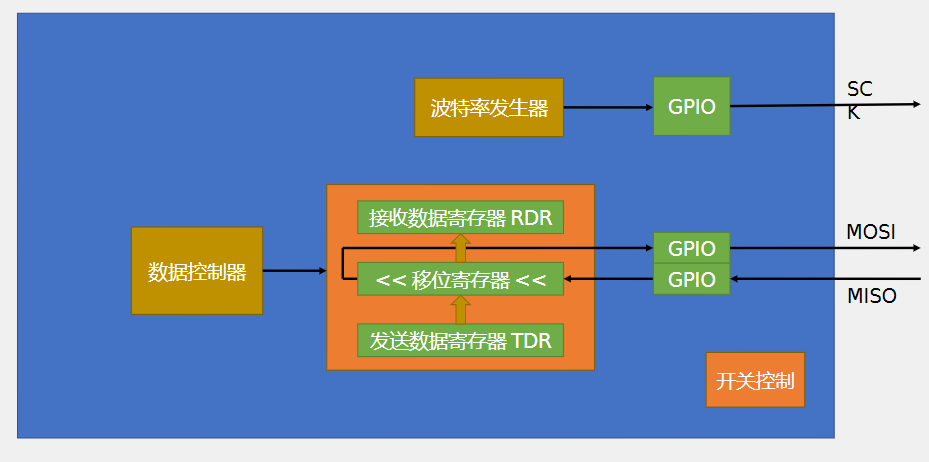

流程

数据传输

全双工连续传输

使用全双工连续传输，效率很高，但同时操作也很复杂，程序不好封装。

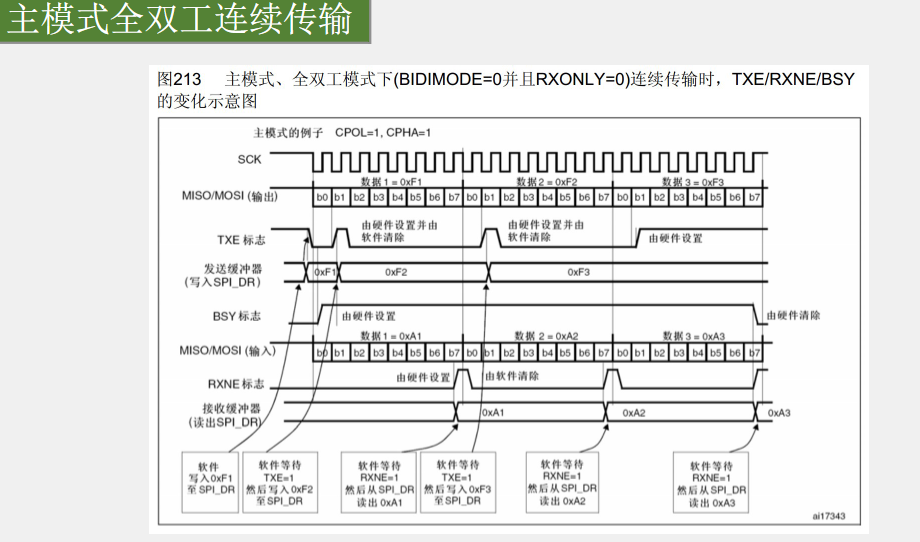

开始传输时，在TDR写入数据0xf1,这是第一个数据，所以会马上进入移位寄存器，置TXE标志位了，所以就要继续在TDR写入第二个数据0xf2等待进入移位寄存器；0xf1发送完毕同时也就接收到了第一个数据0xa1，置RXNE标志位了，需要尽快读取出来。

之后0xf2进入移位寄存器了，置TXE就要写入发送的第三个数据0xf3到TDR等待移位；0xf2发送完毕同时收到了第二个数据0xa2，置RXNE需要尽快读出数据。随后最后一个数据0xf3开始移位，置TXE标志位但不写入数据了，最后接收第三个数据0xa3。

整体流程是：写第一个数据------>写第二个数据------>收第一个数据------>写第三个数据------>收第二个数据------>收第三个数据。是交错的，所以软件实施不太友好，比较复杂，但配合得好就能实现连续的数据，效率很高。

非连续传输

操作简单易封装，但效率会低一些。是最常用的。

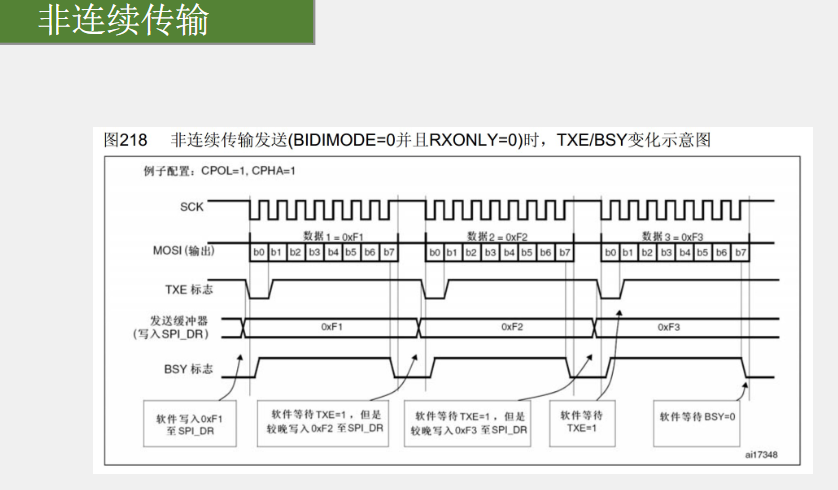

如图是发送数据的过程。开始在TDR写入第一个数据之后会马上进入移位寄存器，TXE置1了，此时和连续传输时的操作不同，连续传输时一旦TXE置1了就马上写入第二个数据，

但在非连续传输这里不会马上写入，而是等待，等RXNE置1即收到了第一个数据，读出数据之后才继续写入第二个数据，第二个数据进入移位寄存器后也不马上写入第三个数据，同样要等读出第二个数据后才写入第三个数据。

整体流程是：写入第一个数据------>收到第一个数据------>写入第二个数据------>收到第二个数据------>写入第三个数据------>收到第三个数据。

这样就不会出现交叉，软件的执行步骤也可以封装起来：等待TXE置1，写入数据，等待RXNE置1，读取数据。循环下去就行了。但由于等待，就会产生间隙，在SPI时钟频率低的时候间隙没什么影响，但在时钟频率很高的时候，间隙影响就比较大了，比如在二分频时频率很高，间隙的时间是一次数据传输所用时间的好几倍，效率大大降低。所以不追求效率时可以使用非连续传输。

非连续传输代码

MYSPI.c文件

cs 复制代码

#include "stm32f10x.h"                  // Device header
void MYSPI_W_SS(uint8_t bitvalue)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_4,(BitAction)bitvalue);//改变SS
}

void MYSPI_init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);

	GPIO_InitTypeDef GPIO_InitSturcture;
	GPIO_InitSturcture.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitSturcture.GPIO_Pin=GPIO_Pin_5|GPIO_Pin_7;//SCK,MOSI输出引脚为复用推挽输出
	GPIO_InitSturcture.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitSturcture);

	GPIO_InitSturcture.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitSturcture.GPIO_Pin=GPIO_Pin_4;//SS输出引脚为推挽输出，依旧使用GPIO口模拟SS
	GPIO_InitSturcture.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitSturcture);

	GPIO_InitSturcture.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_InitSturcture.GPIO_Pin=GPIO_Pin_6;//MISO输出引脚为上拉输入
	GPIO_InitSturcture.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitSturcture);

	SPI_InitTypeDef SPI_InitStructure;
	SPI_InitStructure.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_128;//分频
	SPI_InitStructure.SPI_CPHA=SPI_CPHA_1Edge;//时钟第一个边沿采样
	SPI_InitStructure.SPI_CPOL=SPI_CPOL_Low;//默认低电平，结合起来就是模式0
	SPI_InitStructure.SPI_CRCPolynomial=7;//CRC校验，7是默认值
	SPI_InitStructure.SPI_DataSize=SPI_DataSize_8b;//8位数据
	SPI_InitStructure.SPI_Direction=SPI_Direction_2Lines_FullDuplex;//双线全双工
	SPI_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB;//高位先行
	SPI_InitStructure.SPI_Mode=SPI_Mode_Master;//主模式
	SPI_InitStructure.SPI_NSS=SPI_NSS_Soft;//软件模拟SS
	SPI_Init(SPI1,&SPI_InitStructure);

	SPI_Cmd(SPI1,ENABLE);//使能
	MYSPI_W_SS(1);//SS默认高电平

}

void MYSPI_start(void)//开始
{
	MYSPI_W_SS(0);
}

void MYSPI_stop(void)//结束
{
	MYSPI_W_SS(1);
}

uint8_t MYSPI_byte(uint8_t byte)//交换一个字节
{
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE)==RESET);//等待标志位TXE置1，好写入数据

	SPI_I2S_SendData(SPI1,byte);//写入数据

	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE)==RESET);//等标志位RXNE置1，好读出数据

	return SPI_I2S_ReceiveData(SPI1);//读出数据
}

其余和软件SPI代码一样。
