传统光学显微测量看磨损痕迹方便，但景深受限。触针式轮廓仪探针半径2~5 μm，碰到软质材料易留划痕，不适合磨损表面检测。磨损表面检测需获取凹坑深度、磨痕宽度等关键信息，粗糙度参数分析是核心环节，仅靠二维观察难以完成表面形貌分析。
激光扫描共聚焦显微镜用点扫描 方式 ，只在焦平面收集反射光，焦外信号被针孔挡掉。表面真实高度由此保留，粗糙度参数分析可直接从三维数据算出。三维形貌重构 和表面形貌分析 比二维照片直观，非接触测量 可反复扫描不损伤样品，为表面轮廓检测提供基础。光子湾3D共聚焦显微镜 ，通过高精度三维测量 和表面形貌分析能力，为材料磨损分析、精密制造检测以及光学元件质量评价提供更加可靠的数据支持。
激光扫描共聚焦显微镜工作原理

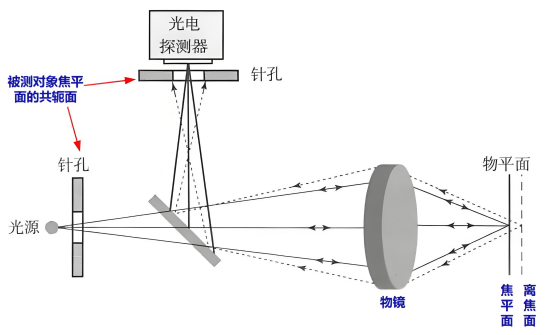

激光共聚焦显微镜构成
激光扫描共聚焦显微镜（LSCM）逐层扫描样品 。针孔过滤焦外散射光，只让聚焦信号通过。不同Z轴扫描高度各采集一张图像，软件叠加重建出三维形貌重构结果。与传统光学显微测量不同，共聚焦的光学切片能力来自针孔物理排除焦外光，表面形貌分析精度大幅提升。
磨损表面检测中，磨损区常出现凹坑、凸起、划痕和材料脱落。

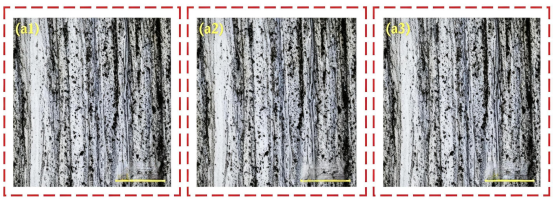

磨损表面的光学二维图像
二维图像无法区分深度和高度，磨损程度难以判断。LSCM显微镜输出三维形貌重构 后，可提取横截面进行表面轮廓检测，计算Ra、Rq、Rz、Rsk等参数完成粗糙度参数分析。这些参数关联摩擦学性能，是微观结构分析和表面形貌分析的重要依据。
LSCM显微镜在磨损表面检测中的数据验证
横截面轮廓与高度偏差分析

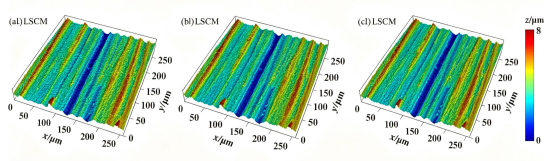

LSCM获得的三维形貌图像
参考研究中用LSCM对Ti6Al4V磨损面做三维表面测量 。磨损表面检测横截面上选取特征点，对比三维形貌重构 数据与实测高度。最大相对偏差不超过15%（实测14.94%），宽度差异控制在10%以内。沟槽边界和峰谷对应较好，表面轮廓检测结果与真实几何吻合度较高。
粗糙度参数分析对比
LSCM显微镜测得的连续高度信息可计算线粗糙度。该研究中Rp最大绝对偏差0.40 μm ，相对偏差约13.70%。表面粗糙度Ra/Rq/R z等参数相对偏差均在10%以内。数据验证了LSCM显微镜在磨损表面检测中的可靠性 ，也证明粗糙度参数分析和表面形貌分析的精度。
面粗糙度参数分析
面粗糙度从三维空间描述区域高度分布，比线粗糙度更反映复杂磨损面状态。该研究用共聚焦显微镜测得面形貌数据 ，计算Sa、Sp、Ssk、Sku 完成粗糙度参数分析。Sp最大绝对偏差0.60 μm，相对偏差约17.91%。其余参数偏差在10%以内，三维形貌重构 与表面形貌分析一致性较好。
3D共聚焦显微镜解决方案优势
微纳结构测量能力
半导体产品结构越来越小，传统光学显微测量分辨率跟不上微纳结构测量需求。共聚焦显微镜Z轴扫描精度达纳米级 ，通过三维重建 能完成微纳结构测量，为微观结构分析提供支撑。这对芯片封装检测和精密模具面形评价有实际意义，推动三维表面测量技术发展。
非接触测量提高检测效率
触针式轮廓仪直接接触样品，对软质材料和薄膜涂层有损伤风险。共聚焦显微镜用光学扫描获取信息，非接触测量 不损伤表面，无需探针校准更换，三维表面测量效率更高，适合大规模磨损表面检测。
多行业质量控制中的应用
精密制造中，激光扫描共聚焦显微 镜常用于评估加工面质量和零件磨损状态 ，支持表面形貌分析 。光学行业用 它检测镜片面形和微观结构分析 。新材料研发 中，磨损前后的三维形貌重构对比量化性能变化。随着高度分辨率向亚纳米推进，磨损表面检测和微纳制造质检应用范围继续扩大，三维重建技术更加成熟。

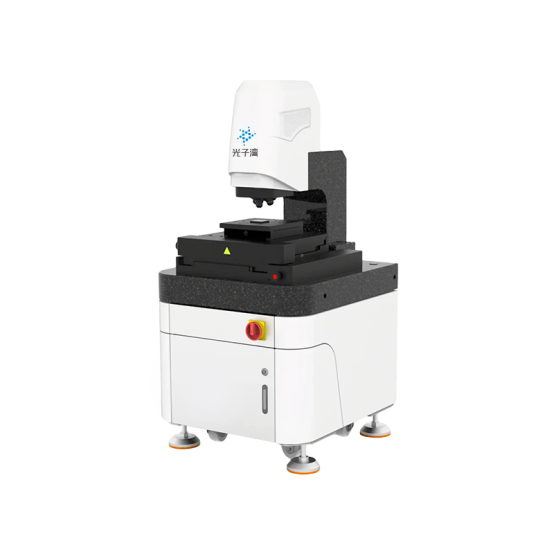

光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。
光子湾3D共聚焦显微镜
- 超宽视野范围，高精细彩色图像观察
- 提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术
- 采用针孔共聚焦光学系统，高稳定性结构设计
- 提供调整位置、纠正、滤波、提取四大模块的数据处理功能
光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
原文参考：《明暗恢复形状方法实现磨损表面形貌的三维重构》
