🌅 序章：在模糊的照片里，寻找被忽略的真相

你是否有过这样的经历？翻出一张多年前的老照片，画面模糊，颗粒感重，人物的五官几乎淹没在噪点里。但你的大脑，却能凭借着极少的轮廓线索------一个微笑的弧度、一个熟悉的姿势------瞬间"脑补"出完整的、清晰的面容。

这张模糊的照片，就像是现实世界中的 "数据矩阵" ：它庞大、冗杂、充满噪声，真实的核心信息被层层无关细节所包裹。而 SVD（奇异值分解Singular Value Decomposition） ，就是一张数据世界的"X光片"。它不强求你把每一粒尘埃都看清楚，而是直接穿透表象，透视出支撑整张照片骨骼与灵魂的 "核心主成分"。

"真正的洞察力，不在于看见所有，而在于看清什么最重要。" SVD 正是这样一种智慧：它教会机器，如何像人脑一样，从混沌中提炼秩序，从繁杂中抓取本质。

🧐 第一章：困境------当矩阵不再"方正"，我们如何拆解？

1.1 老朋友"特征分解"的局限

在上一篇文章《PageRank 算法》中，我们认识了特征分解 。对于一个方阵 A A A，我们可以找到它的特征值和特征向量：

A v = λ v A v = \lambda v Av=λv

这就像是在说：有一个稳定的"系统" A A A，在这个系统中，有一些特殊的"状态" v v v，当系统作用于它们时，它们只会被拉伸或压缩（ λ \lambda λ倍），方向不变。

但特征分解有一个非常"傲娇"的前提：矩阵必须得是方形的（行数 = 列数）。

1.2 现实世界的数据，大多是"长方形"

现实世界可不会这么规整。

一张照片：它有 1920 行（高） × 1080 列（宽），是个长方形。
一份用户评分表：有 10000 个用户（行） × 500 部电影（列），这也是个长方形。

对于这些 "长方形"矩阵，我们无法直接使用特征分解。这就好比我们只能用"圆形的锅盖"去盖"方形的锅"，根本盖不上。

1.3 SVD 的破局：为"长方形"而生的分解术

SVD（奇异值分解） 正是为了解决这个问题而诞生的。它不挑形状，无论是方的、扁的、长的矩阵，它都能从容拆解。

核心定义 ：任意一个 m × n m \times n m×n 的实数矩阵 A A A，都可以被分解为三个矩阵的乘积：

A = U Σ V T A = U \Sigma V^T A=UΣVT

这里的三个矩阵，分别扮演了不同的角色：

U U U （左奇异向量） ：一个 m × m m \times m m×m 的正交矩阵 。我们可以把它想象成 "目标空间"的一组标准坐标轴。
Σ \Sigma Σ （奇异值矩阵） ：一个 m × n m \times n m×n 的对角矩阵 。它的对角线上是 "奇异值" （ σ 1 , σ 2 , . . . \sigma_1, \sigma_2, ... σ1,σ2,...），且按从大到小排列。这些数字，就是整个数据矩阵的"灵魂"。
V V V （右奇异向量） ：一个 n × n n \times n n×n 的正交矩阵 。我们可以把它想象成 "原始空间"的一组标准坐标轴。

生活化类比：冲印照片的"三步走"

将 SVD 分解 A = U Σ V T A = U \Sigma V^T A=UΣVT 理解为冲印一张照片的过程：

V T V^T VT （裁剪底片）：先把原始底片（原始空间）旋转、裁剪，调整到一个最便于操作的角度。
Σ \Sigma Σ （放大缩小）：在这个新角度下，我们发现照片里有些部分信息量巨大（比如人脸），就把它"放大"（对应大的奇异值）；有些部分信息量很小（比如背景墙），就把它"缩小"或忽略（对应小的奇异值）。
U U U （冲印成片）：把处理好的底片再旋转一次，最终输出成我们看到的最终照片（目标空间）。

而奇异值 的大小，就是这张照片里 "信息含量"的权重。权重越大，这部分内容越重要。

💡 第二章：数学直觉------为什么 SVD 能看透本质？

2.1 几何意义：从"圆"到"椭圆"的映射

任何一个矩阵 A A A，都可以看作是一个线性变换。它将一个空间中的向量，映射到另一个空间。

想象一下，你用矩阵 A A A 去"作用"一个单位圆 上的所有向量。会发生什么？这个圆会被拉伸、旋转，最终变成一个椭圆。

这个椭圆的长轴长度 ，就等于最大的奇异值 σ 1 \sigma_1 σ1。
这个椭圆的短轴长度 ，就等于第二大的奇异值 σ 2 \sigma_2 σ2。
...以此类推。

这就是 SVD 的几何直觉：它找到了这个线性变换中最关键的几个"拉伸方向"，而这些方向上的"拉伸倍数"，就是奇异值。

2.2 核心定理：截断 SVD 与"最优近似"

前面提到，奇异值是按大小排列的，而且通常下降得非常快。前几个奇异值的和，往往能占到总奇异值之和的 90% 以上。

这就引出了 SVD 在工程中最核心的应用------截断 SVD（Truncated SVD）。

如果我们只保留前 k k k 个最大的奇异值及其对应的 U U U 和 V V V 中的列，我们就能得到一个对原矩阵的"近似"：

A k = U k Σ k V k T A_k = U_k \Sigma_k V_k^T Ak=UkΣkVkT

Eckart-Young 定理 告诉我们：在所有秩不超过 k k k 的矩阵中，这个 A k A_k Ak 是离原始矩阵 A A A 最近的（在弗罗贝尼乌斯范数意义下）。

生活化类比：简笔画的艺术

这就像画一幅"简笔画"。

原图 A A A 是一张极其精细的《蒙娜丽莎》油画。
截断 SVD 就是让你用 k k k 笔，画出这幅画。当 k = 10 k=10 k=10 时，你只能画出轮廓（大奇异值）；当 k = 100 k=100 k=100 时，你能画出五官和明暗；当 k = 1000 k=1000 k=1000 时，几乎可以以假乱真。
SVD 的伟大之处在于，它告诉了你：先用哪几笔，就能把神韵画出来。

🧮 第三章：如何计算 SVD？（从理论到实践）

3.1 奇异值与特征值的关系

虽然 SVD 不要求矩阵是方阵，但它的计算，依然可以借助我们熟悉的"特征分解"。请看下面的推导：

A T A = ( U Σ V T ) T ( U Σ V T ) = V Σ T U T U Σ V T = V Σ 2 V T A^T A = (U \Sigma V^T)^T (U \Sigma V^T) = V \Sigma^T U^T U \Sigma V^T = V \Sigma^2 V^T ATA=(UΣVT)T(UΣVT)=VΣTUTUΣVT=VΣ2VT

仔细看这个结果：V V V 就是矩阵 A T A A^T A ATA 的特征向量，而 Σ 2 \Sigma^2 Σ2 里的对角元（即 σ 2 \sigma^2 σ2）就是 A T A A^T A ATA 的特征值。

同理，我们也可以得到：

A A T = U Σ 2 U T A A^T = U \Sigma^2 U^T AAT=UΣ2UT

U U U 就是矩阵 A A T A A^T AAT 的特征向量。

这个推导告诉我们：

右奇异向量 V V V 是 A T A A^T A ATA 的特征向量。
左奇异向量 U U U 是 A A T A A^T AAT 的特征向量。
奇异值 σ \sigma σ 是 A T A A^T A ATA （或 A A T A A^T AAT）特征值的平方根。

早期算法确实是通过求 A T A A^T A ATA 的特征分解来算 SVD 的，但这种方式数值不稳定。现代的 MATLAB 和 Python 都采用更鲁棒的数值方法，所以我们在写代码时，直接调用 svd() 即可，无需手动构造 A T A A^T A ATA。

🚀 第四章：实践落地------MATLAB 全流程仿真脚本

本部分将提供一个可直接运行 的 MATLAB 脚本。它将通过图像压缩 和图像降噪两个经典场景，让你亲手触摸 SVD 的力量。

脚本设计亮点

完整的脚本结构：非函数封装，复制即用。
可视化丰富：包含原始图像、不同压缩比重建图像、奇异值衰减曲线、降噪效果对比。
量化结果：输出能量占比、压缩比等数据，让结果可验证。

脚本文件：SVD_ImageProcessing.m

matlab 复制代码

%% ================================================================
% 代码功能说明：SVD (奇异值分解) 的图像处理实战
% 核心应用：1. 图像压缩 (低秩近似)  2. 图像降噪 (截断高频)
% 可视化内容：不同 k 值重建效果、奇异值衰减曲线、降噪对比
% 依赖说明：无需额外工具箱，需要 MATLAB 自带图片 'peppers.png'
% ================================================================

clear; clc; close all;  % 清空环境

%% 1. 数据准备：读取并转换图像
% 读取经典测试图片
I = imread('peppers.png');
% 转为灰度图，并归一化到 [0, 1] 区间
I_gray = im2double(rgb2gray(I));
[m, n] = size(I_gray);

fprintf('图像尺寸：%d x %d\n', m, n);

%% 2. 核心操作：执行 SVD 分解
% 这里 [U, S, V] = svd(X)，X = U * S * V'
[U, S, V] = svd(I_gray);
% 提取对角线上的奇异值，并转化为列向量
sigma = diag(S);
% 计算总能量 (所有奇异值的平方和)
total_energy = sum(sigma.^2);

fprintf('矩阵秩 (非零奇异值个数)：%d\n', rank(I_gray));
fprintf('最大奇异值：%.4f\n', sigma(1));

%% 3. 实验一：图像压缩 ------ 不同 k 值重建对比
% 设定要测试的奇异值保留个数
k_list = [2, 10, 30, 80, 150];

% 创建一个新的图形窗口，用于展示压缩效果
figure('Name', '图像压缩效果对比', 'Position', [100, 100, 1400, 800]);

% 3.1 显示原始图像
subplot(2, 3, 1);
imshow(I_gray);
title('原始图像 (Original)', 'FontSize', 12);

% 3.2 循环显示不同 k 值下的重建图像
for i = 1:length(k_list)
    k = k_list(i);

    % --- 截断 SVD 操作 ---
    % 取前 k 个左奇异向量
    Uk = U(:, 1:k);
    % 取前 k 个奇异值构成对角阵
    Sk = S(1:k, 1:k);
    % 取前 k 个右奇异向量
    Vk = V(:, 1:k);
    % 重建矩阵：I_recon = Uk * Sk * Vk'
    I_recon = Uk * Sk * Vk';

    % --- 计算压缩指标 ---
    % 压缩后所需存储元素个数: k*(m+n+1)
    compressed_size = k * (m + n + 1);
    % 原始所需存储元素个数: m*n
    original_size = m * n;
    compression_ratio = original_size / compressed_size;

    % 计算该重建图像保留的能量占比
    energy_kept = sum(sigma(1:k).^2) / total_energy * 100;

    % --- 显示重建图像 ---
    subplot(2, 3, i+1);
    imshow(I_recon);
    title_str = sprintf('k = %d\n能量保留: %.2f%% | 压缩比: %.1fx', ...
                        k, energy_kept, compression_ratio);
    title(title_str, 'FontSize', 10);
end

% 添加总标题
sgtitle('图1：SVD 图像压缩效果随保留奇异值数量 k 的变化', 'FontSize', 14);

%% 4. 实验二：分析奇异值衰减规律
% 创建第二个窗口，绘制奇异值曲线
figure('Name', '奇异值分析', 'Position', [100, 100, 1200, 500]);

% 4.1 线性坐标下的衰减
subplot(1, 2, 1);
plot(sigma, 'b-o', 'LineWidth', 1.5, 'MarkerSize', 4);
xlabel('奇异值序号 (i)');
ylabel('奇异值大小 (\sigma_i)');
title('(a) 奇异值线性衰减图');
grid on;

% 4.2 对数坐标下的衰减 (更能体现头部集中效应)
subplot(1, 2, 2);
semilogy(sigma, 'r-s', 'LineWidth', 1.5, 'MarkerSize', 4);
xlabel('奇异值序号 (i)');
ylabel('奇异值大小 (\sigma_i) - 对数坐标');
title('(b) 奇异值对数衰减图 (观察头部集中度)');
grid on;

% 在图上标注前几个关键点
hold on;
for i = 1:5
    text(i, sigma(i), sprintf('\\sigma_%d=%.2f', i, sigma(i)), ...
         'VerticalAlignment', 'bottom', 'FontSize', 9);
end
hold off;

% 4.3 打印前 10 个奇异值的能量占比
fprintf('\n--- 奇异值能量分布 ---\n');
cumulative_energy = 0;
for i = 1:10
    cumulative_energy = cumulative_energy + sigma(i)^2;
    percent = cumulative_energy / total_energy * 100;
    fprintf('前 %2d 个奇异值累计能量占比：%.2f%%\n', i, percent);
end

%% 5. 实验三：图像降噪 ------ 利用 SVD 滤除噪声
% 现实中的噪声通常对应较小的奇异值，我们可以通过截断来降噪

% 5.1 向原图添加高斯噪声
noise_level = 0.15;  % 噪声强度
noise = noise_level * randn(size(I_gray));
I_noisy = I_gray + noise;
% 将像素值截断在 [0,1] 之间，保证显示正常
I_noisy = max(0, min(1, I_noisy));

% 5.2 对含噪图像进行 SVD 分解
[U_n, S_n, V_n] = svd(I_noisy);
sigma_n = diag(S_n);

% 5.3 选择不同的截断阈值进行降噪
k_denoise_list = [20, 50, 100];

% 创建第三个窗口
figure('Name', 'SVD 降噪效果', 'Position', [100, 100, 1400, 500]);

% 显示原图、含噪图
subplot(2, 4, 1);
imshow(I_gray);
title('(a) 原始图像');

subplot(2, 4, 2);
imshow(I_noisy);
title(sprintf('(b) 含噪图像 (噪声强度=%.2f)', noise_level));

% 显示不同 k 值降噪后的图像
for i = 1:length(k_denoise_list)
    k = k_denoise_list(i);
    % 截断重建
    Uk_n = U_n(:, 1:k);
    Sk_n = S_n(1:k, 1:k);
    Vk_n = V_n(:, 1:k);
    I_denoised = Uk_n * Sk_n * Vk_n';
    % 截断像素值
    I_denoised = max(0, min(1, I_denoised));

    % 计算降噪后的信噪比 (SNR) 提升
    % 注意：这里用原图作为参考，计算 PSNR
    mse = mean((I_gray(:) - I_denoised(:)).^2);
    psnr = 10 * log10(1 / mse);

    subplot(2, 4, i+3);
    imshow(I_denoised);
    title_str = sprintf('(c) 降噪 k=%d\nPSNR: %.2f dB', k, psnr);
    title(title_str);
end

% 5.4 显示奇异值分布对比 (原图 vs 含噪图)
subplot(2, 4, 7);
plot(sigma, 'b-', 'LineWidth', 1.5); hold on;
plot(sigma_n, 'r--', 'LineWidth', 1.5); hold off;
xlabel('奇异值序号'); ylabel('\sigma');
title('(d) 奇异值对比 (蓝:原图, 红:含噪)');
legend('原图', '含噪图', 'Location', 'northeast');
grid on;

% 5.5 添加文字说明框
subplot(2, 4, 8);
text(0.1, 0.5, ...
     { '降噪原理说明：'; ...
       '1. 噪声使所有奇异值略微增大'; ...
       '2. 大奇异值对应图像主体轮廓'; ...
       '3. 小奇异值对应噪声和纹理细节'; ...
       '4. 截断k值可滤除噪声成分' }, ...
     'FontSize', 12, 'VerticalAlignment', 'middle');
axis off;

sgtitle('图2：SVD 图像降噪效果与原理分析', 'FontSize', 14);

%% 6. 结果汇总与运行说明
fprintf('\n========== 运行完成 ==========\n');
fprintf('已生成 3 个 Figure 窗口：\n');
fprintf('  Figure 1: 图像压缩效果对比\n');
fprintf('  Figure 2: 奇异值衰减曲线分析\n');
fprintf('  Figure 3: SVD 降噪效果对比\n');
fprintf('\n【参数调节建议】\n');
fprintf('1. 压缩：k 值越小，压缩比越高，但图像越模糊。\n');
fprintf('2. 降噪：k 值存在最优值，过大则噪声滤不干净，过小则图像失真。\n');
fprintf('3. 尝试修改 noise_level (0.1-0.3) 观察算法鲁棒性。\n');

运行说明

将脚本保存为 SVD_ImageProcessing.m。
确保 MATLAB 当前目录下存在 peppers.png（MATLAB 内置图片，通常存在于 imread 的搜索路径中，如果报错，可换用 cameraman.tif）。
直接运行脚本，即可生成 3 个可视化窗口。
可通过调整 k_list、noise_level 等参数，深度观察不同设置下的效果变化。

图像尺寸：384 x 512

矩阵秩 (非零奇异值个数)：384

最大奇异值：150.2120

--- 奇异值能量分布 --- 前 1 个奇异值累计能量占比：84.44% 前 2 个奇异值累计能量占比：91.03% 前 3 个奇异值累计能量占比：93.30% 前 4 个奇异值累计能量占比：94.53% 前 5 个奇异值累计能量占比：95.60% 前 6

个奇异值累计能量占比：96.32% 前 7 个奇异值累计能量占比：96.89% 前 8 个奇异值累计能量占比：97.36% 前 9

个奇异值累计能量占比：97.67% 前 10 个奇异值累计能量占比：97.92%

========== 运行完成 ========== 已生成 3 个 Figure 窗口： Figure 1: 图像压缩效果对比 Figure 2: 奇异值衰减曲线分析 Figure 3: SVD 降噪效果对比

【参数调节建议】

压缩：k 值越小，压缩比越高，但图像越模糊。

降噪：k 值存在最优值，过大则噪声滤不干净，过小则图像失真。

尝试修改 noise_level (0.1-0.3) 观察算法鲁棒性。

🔍 第五章：结果解读------从图表中读出"数据的灵魂"

运行上述代码后，你会得到三组图形。它们不仅是图像，更是对数据内在结构的"解剖图"。

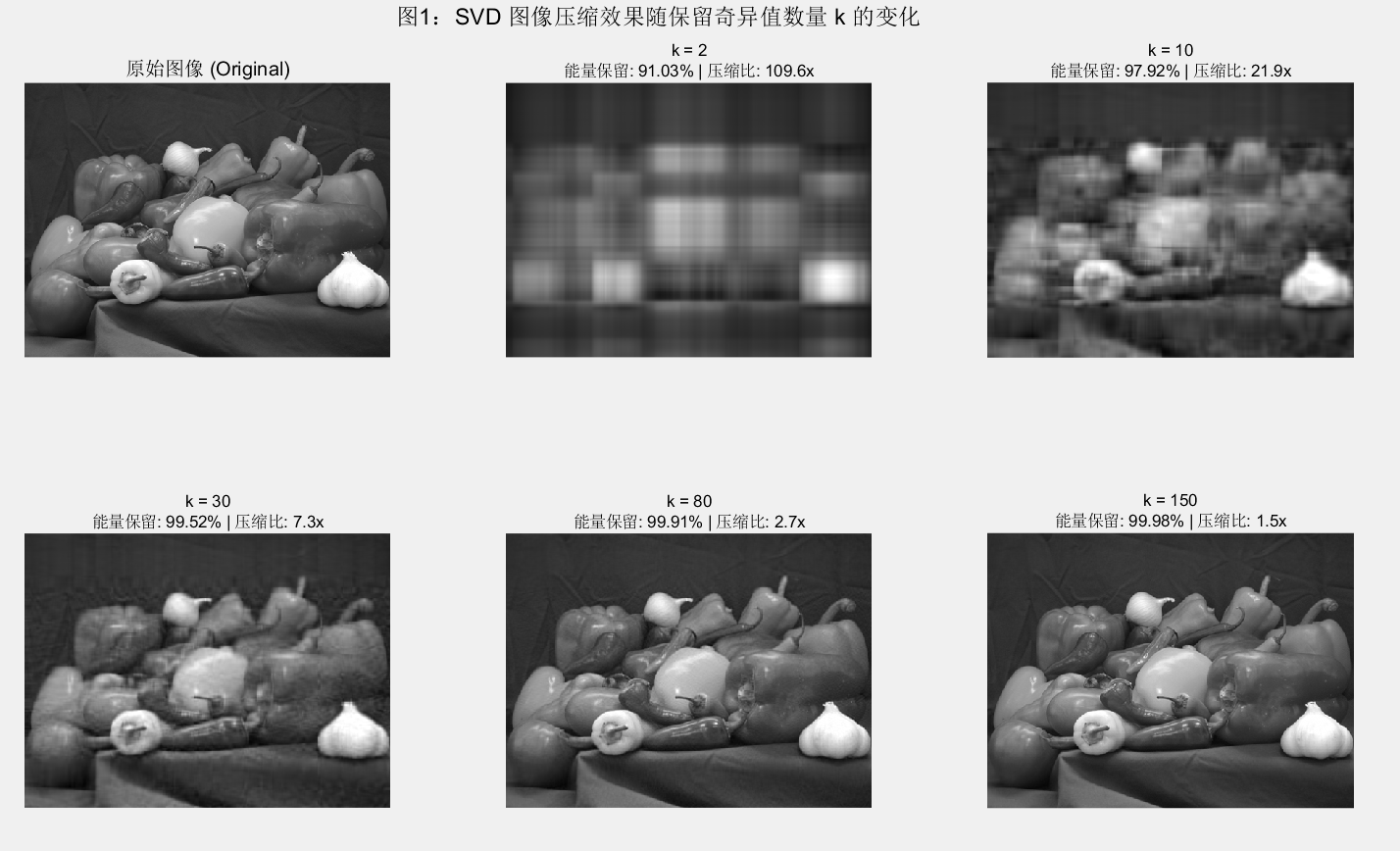

5.1 图1：图像压缩 ------ "简笔画"的魔力

当 k=2 时：你只能看到一些个不同灰度的色块叠加，完全看不出图像内容。这说明仅用全图最"粗"的两个方向，信息极度匮乏。
当 k=30 时 ：图像的轮廓，如辣椒的柄、果实的形状已经清晰可辨。此时能量保留率通常已超过 99%（具体因图片而异）。这就是 SVD 的精华：它用不到 1% 的数据量，抓住了图像 99% 的"神韵"。
当 k=150 时：图像与原始图几乎无差别，只有在极精细的边缘才能看出细微的模糊感。

结论：奇异值越大，其对应的 U U U 和 V V V 中的列向量就越重要。这印证了"能量集中"理论。

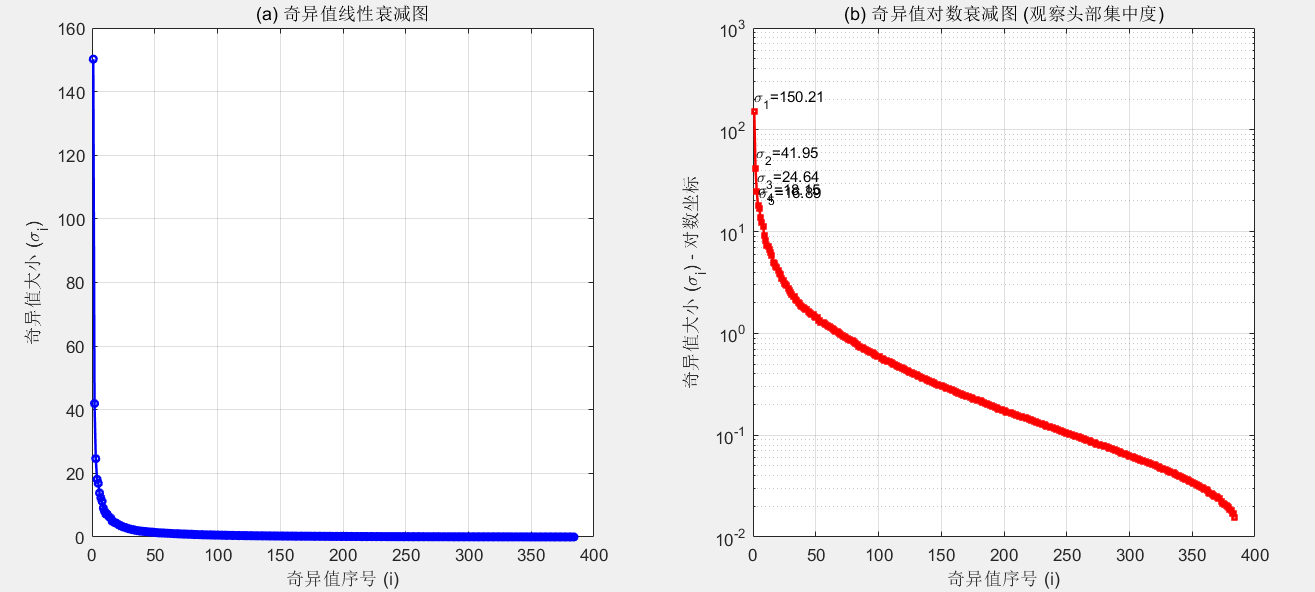

5.2 图2：奇异值衰减 ------ "断崖式"的财富集中

线性坐标图 ：你会看到曲线在 x = 10 x=10 x=10 附近就急剧下降，几乎贴到横轴。这直观说明了头部效应。
对数坐标图：你能更清楚地看到，前 5 个奇异值几乎决定了图像的整体亮度分布，而从第 50 个开始，奇异值已经非常小，它们只负责极精细的纹理和噪点。

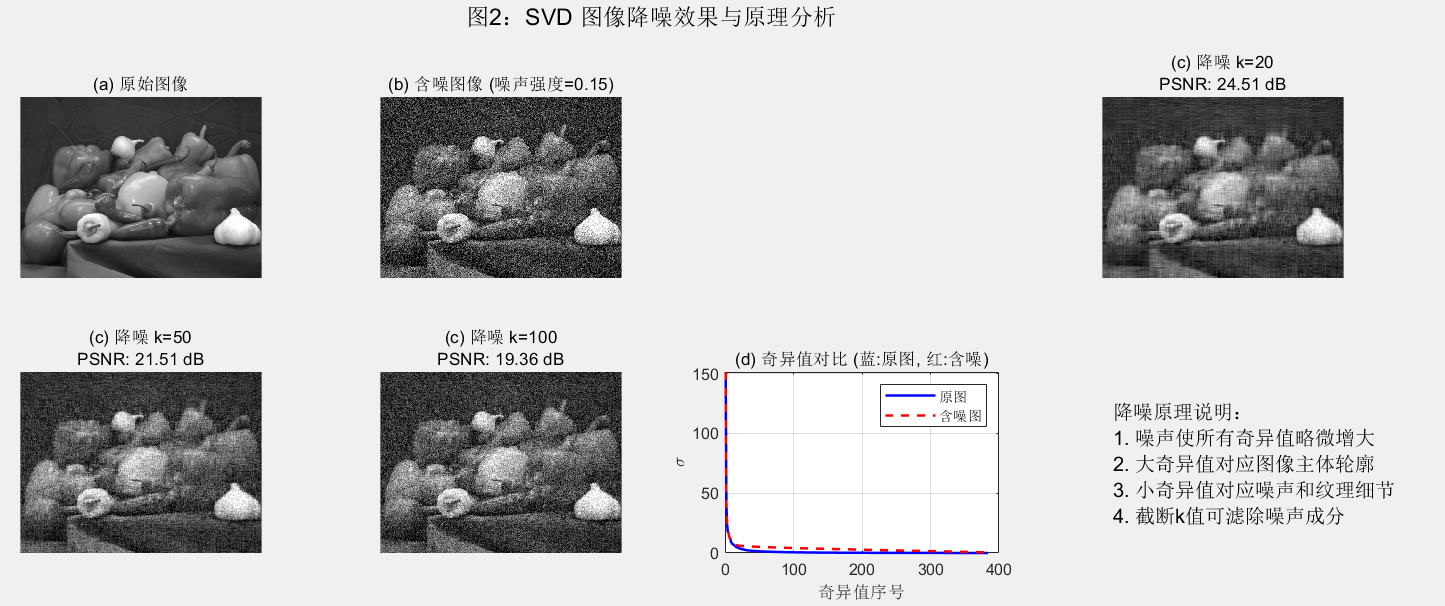

5.3 图3：图像降噪 ------ "去伪存真"的过滤器

含噪图与降噪图对比：添加噪声后，图像变得颗粒感十足。但经过 SVD 截断后，图像明显变得平滑干净。
原图与含噪图奇异值对比 ：你会发现，含噪图的所有奇异值都比原图要大一些。特别是尾部（序号较大的部分），差值更明显。
- 逻辑：噪声是随机的高频信号，它均匀地分布在所有方向上 。在 SVD 的视角下，这相当于给每个方向都增加了一点"拉伸强度"。我们通过截断尾部（小奇异值），正好把这些"随机拉伸"给砍掉了，从而恢复了主干的清晰度。

💎 终章：SVD 与人生算法------在取舍之间，看见本质

回到开篇的那张老照片。我们最终看清的，从来不是每一个像素点的精确灰度，而是眼睛、鼻子、微笑这些关键特征。

SVD 教会我们一种"数据世界观"：

任何复杂系统，都存在极少数"杠杆解"。找到它们，就找到了系统的命脉。
"舍"比"得"更需要智慧。截断 SVD 的精髓在于"主动舍弃"那些次要的、噪声性的成分，这种"减法"反而让我们离真相更近。
从矩阵到人生，我们每天接收的信息（数据）浩如烟海。SVD 提醒我们，要时常对自己接收的信息流做一次"奇异值分解"，过滤掉那些能量小、频率高的"信息噪声"，紧紧抓住那前几个关乎成长与幸福的"核心向量"。

技术终将服务于认知。SVD 不仅是线性代数的一个算法，更是一面镜子，照见我们在复杂世界中化繁为简的智慧。

全文总结与拓展思考：

和PageRank的关联 ：虽然 SVD 不适用于求马尔可夫链的稳态（那是特征分解的领地），但如果你想研究"哪些网页在内容主题上属于同一类"，SVD 可以对网页-词频矩阵进行分解，挖掘潜在的主题语义，这就是 LSI（潜在语义索引） 的核心。
后续预告 ：如果你感兴趣，下一期我们可以深入 SVD 在 推荐系统（协同过滤） 中的应用------如何通过 SVD 预测你对一部没看过的电影的评分。
