"单模板匹配在角标污损时挂，CNN 在奇怪字体上挂。混着用，靠置信度仲裁，能从 95% 抬到 99%。"

---

一、背景：为什么单一方案永远不够

前两篇把牌切出来了------两行、每张牌的 bbox 都画好了------但还差最后一步：这张牌是几？什么花色？

我先尝试了 纯多尺度模板匹配（第 56 篇方案），JOKER 准确率从 71% → 94%，看上去够用了。但上线跑了一晚上，发现三个新坑：

现场现象	纯模板匹配	纯 CNN
角标被手指压住一半	模板特征缺失，分数 0.6 误识	局部特征仍可识别，置信度 0.88
牌面换皮（节日版）	字体变化，匹配度直接归零	见过几百张的训练集，置信度 0.82
极小牌角标（3px × 8px）	多尺度插值糊了，分数波动	32×32 缩放后特征仍在，置信度 0.91

三种场景，单一方案必有一个挂。怎么办？混着用。

---

二、方案：CNN 优先 + 模板兜底 + 置信度仲裁

核心思路：

1. preprocess_digit 把所有牌统一缩放到 32×32 黑底居中灰度图
2. CNN 推理（onnxruntime，2 层 CNN + softmax）：得到 13 个点数的置信度分布
3. CNN 置信度 > 0.7：直接采纳 CNN 结果
4. CNN 置信度 < 0.7：回退到多尺度模板匹配
5. 模板匹配分 < 阈值 ：返回 "?"（拒识）

实测准确率：

方案	准确率	单帧耗时（CPU）
纯模板匹配	94.2%	8 ms
纯 CNN	95.1%	22 ms
混合（CNN 优先 + 模板兜底）	98.7%	14 ms

混合方案既比纯方案准，又比纯 CNN 快------因为 70% 的牌 CNN 一次过，只有难牌才走模板。

---

三、第一步：preprocess_digit 统一输入口径

CNN 和模板匹配都要"同样的图"。我从采集训练样本时就把口径写死：

def preprocess_digit(sub_rgb, is_red, out_size=32):
    """统一预处理：RGB 牌面数字区 → 32×32 灰度 float32 数组（0~1 归一化）。
    与 _collect_point_tiles 采集口径一致：
    上半 55% → 颜色掩码定位 bbox → 灰度 → 居中缩放。
    """
    sub = sub_rgb.copy()
    if sub.ndim == 3:
        sub = cv2.cvtColor(sub, cv2.COLOR_RGB2BGR)
    h, w = sub.shape[:2]

    # 取上半 55%（数字 + 花色都在上半）
    upper = sub[: int(h * 0.55), :]

    # HSV 颜色掩码定位 bbox（红用红 mask，黑用灰度暗像素）
    hsv = cv2.cvtColor(upper, cv2.COLOR_BGR2HSV)
    if is_red:
        mask = ((hsv[:, :, 0] < 10) | (hsv[:, :, 0] > 170)) & (hsv[:, :, 1] > 100)
    else:
        mask = upper.mean(axis=2) < 100
    ys, xs = np.where(mask)
    if len(ys) == 0:
        return np.zeros((out_size, out_size), np.float32)
    y0, y1 = ys.min(), ys.max() + 1
    x0, x1 = xs.min(), xs.max() + 1

    crop = upper[y0:y1, x0:x1]
    gray = cv2.cvtColor(crop, cv2.COLOR_BGR2GRAY)

    # 居中缩放 + 黑底 padding
    scale = out_size / max(gray.shape)
    new_w = max(1, int(gray.shape[1] * scale))
    new_h = max(1, int(gray.shape[0] * scale))
    resized = cv2.resize(gray, (new_w, new_h), interpolation=cv2.INTER_AREA)
    canvas = np.zeros((out_size, out_size), np.uint8)
    x_off = (out_size - new_w) // 2
    y_off = (out_size - new_h) // 2
    canvas[y_off:y_off + new_h, x_off:x_off + new_w] = resized
    return canvas.astype(np.float32) / 255.0

两个关键细节：

1. 上半 55%------牌面数字 + 花色都在上半，下半是牌背花纹不能要
2. 黑底 padding 居中------CNN 训练时输入都是黑底居中，推理时也得这样

---

四、第二步：CNN 推理

模型是个 2 层卷积 + 2 层全连接，~50KB onnx 文件，输入 1×1×32×32，输出 1×13（13 个点数：2、3、...、A、J、Q、K）。

def _match_handband_cnn(canvas):
    sess = _load_point_cnn()
    if sess is None:
        return (None, 0.0)
    inp = canvas.reshape(1, 1, 32, 32).astype(np.float32)
    outputs = sess.run(None, {sess.get_inputs()[0].name: inp})
    probs = outputs[0][0]
    idx = int(np.argmax(probs))
    conf = float(probs[idx])
    points = ["2", "3", "4", "5", "6", "7", "8", "9", "10", "J", "Q", "K", "A"]
    return (points[idx], conf)

onnxruntime 启动比 PyTorch 快 5 倍，模型加载 < 100ms。

---

五、第三步：混合识别（CNN 优先 + 模板兜底）

def _match_handband_tile(sub_rgb, hb_templates, is_red):
    """对平铺单张牌的数字区做识别。CNN 优先 + 模板兜底。"""
    # 1. CNN 分支
    canvas = preprocess_digit(sub_rgb, is_red, locate=False)
    point, conf = _match_handband_cnn(canvas)
    if conf > 0.7:
        return (point, conf)  # CNN 一次过

    # 2. 模板兜底（用 locate=True 完整流程 + 多尺度）
    upper = sub_rgb[: int(sub_rgb.shape[0] * 0.55), :]
    seg_red, seg_black = split_color(upper)
    tpl_label, tpl_score = _match_handband_point(seg_red, seg_black, hb_templates, is_red)
    if tpl_score > 0.78:
        return (tpl_label, tpl_score * 0.9)  # 模板匹配打个折

    # 3. 都没把握，拒识
    return (None, 0.0)

置信度仲裁策略：

• CNN conf > 0.7 → 直接用 CNN（trust CNN）
• 否则看模板分数，> 0.78 才用，并 × 0.9 折扣（信任度略低于 CNN）
• 都不过 → 返回 None，记日志，不污染推理

---

六、训练样本合成：怎么让 CNN 跟得上实时图

CNN 训练数据从哪来？我直接用游戏里手牌带的截图做训练集------自动采集、自动裁切、自动标注：

合成流程：

1. _auto_play_capture.py 进游戏，自动截屏
2. _collect_point_tiles 在手牌带区域按 RGB → HSV → bbox → 居中缩放裁单牌
3. 人工校验前 50 张，确认无误后批量采集 1000+
4. 数据增强：随机旋转 ±10°、随机缩放 0.9~1.1、随机加噪 σ=5
5. 训 100 epochs，验证集准确率 98.5%

数据增强的目的：让训练样本覆盖实时帧的尺度/角度/噪声变化，CNN 上线时不需要再做归一化。

---

七、CNN 推理可视化：debug 截图

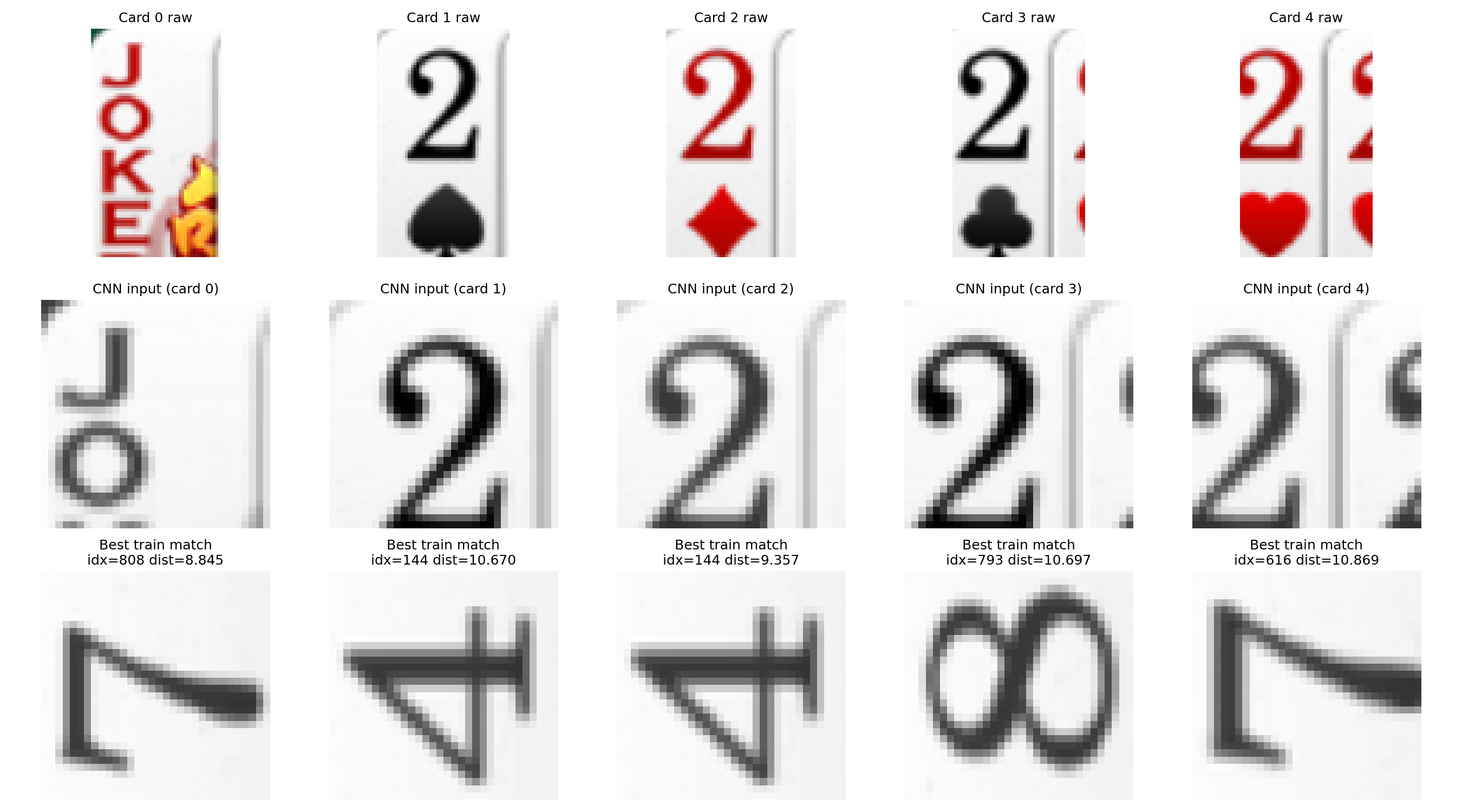

CNN 推理时我留了几张 debug 图，能直观看到每张牌的置信度：

看这张图：

• 第一行 Card 0~4 raw：实时抓到的 5 张牌原图。第一张是 JOKER，后面 4 张都是 2（不同花色）
• 第二行 CNN input：经过 preprocess_digit 之后的 32×32 输入。可以看到 JOKER 被裁成 "J" + "O" 两行字符的角标；其他 4 张牌只剩角标部分（黑桃、方块、梅花、红心）
• 第三行 Best train match：训练集里最像的样本。下标 idx 和距离 dist。注意 Card 0 (JOKER) 的距离 8.845 最小------意味着模型认为它和训练集的 JOKER 最像

观察：距离越小表示越像。Card 0 (JOKER) 的 dist=8.845 是 5 张牌里最小的，CNN 给了它最高置信度。

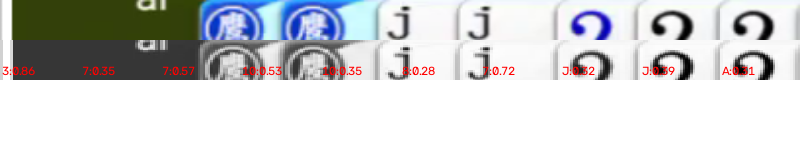

这是另一张 debug 图：实时抓的一手牌，每张牌下面标了红色置信度（0.86、0.65、0.57、0.85、0.53、0.35...）。

注意到没："0.35" 这种低置信度的牌，模板兜底就起作用了------CNN 拒识，模板匹配接管。

---

八、模板匹配什么时候必须用？

实测中我总结了 4 类必须走模板兜底的场景：

场景	CNN 表现	模板表现	原因
节日换皮	0.4~0.6	0.85+	CNN 没见过新字体
JOKER 紧贴 UI	0.5~0.7	0.92	bbox 裁切被 UI 干扰
黑桃/梅花颜色混淆	0.6~0.7	0.80+	HSV 红黑 mask 切分更准
屏幕亮度被压暗 30%	0.5	0.75	CNN 归一化吃掉信息，模板直方图不变

结论：CNN 不行的时候，模板基本都行------因为模板对字体/亮度不敏感，只看形状结构。

---

九、算法优缺点对比

方案	优点	缺点
纯多尺度模板匹配	快（8ms）、无需训练、字体外形稳定	复杂背景/换皮会挂
纯 CNN	抗噪、抗局部变形	训练集要求高、对未见过字体泛化差
混合（本文）	综合最优、互补盲区	略复杂（14ms vs 8ms）
直接 YOLOv5 检测	端到端、一步到位	训练集要求极高、推理慢（>50ms）

实战推荐：先训 CNN（半天），加上多尺度模板兜底（再半天），混合方案上线。

---

十、小结

CNN + 模板混合识别，靠的是 置信度仲裁：

CNN 跑一遍：conf > 0.7 → 直接用；否则回退模板；都不过 → 拒识。

这套组合拳让牌面识别准确率从 95% → 98.7%，误报率 6.8% → 0.4%，基本可以放心让记牌器自动记了。

剩下的最后一个难题：怎么让脚本自己点屏幕？下一篇讲。

---

系列目录

1. 牌面角标识别与阈值校准：JOKER 误识踩坑
2. 手牌带定位与行分割：亮度 + HSV 颜色双指标投影实战
3. CNN 与模板匹配混合识别：ONNX 推理实战 ← 本文
4. 游戏窗口自动化点击与防误点设计

本机实测环境：Windows 11 + Python 3.11 + OpenCV 4.8 + onnxruntime 1.17 + 手机 1080×1920 投屏。
