1. 生成树

1.1 生成树的定义

对于有n个顶点的连通图，至少有n-1条边，那么连接所有顶点的极小连通子图就是生成树。如果在图的生成树种任意加一条边，则必然生成回路

1.2 生成树的属性

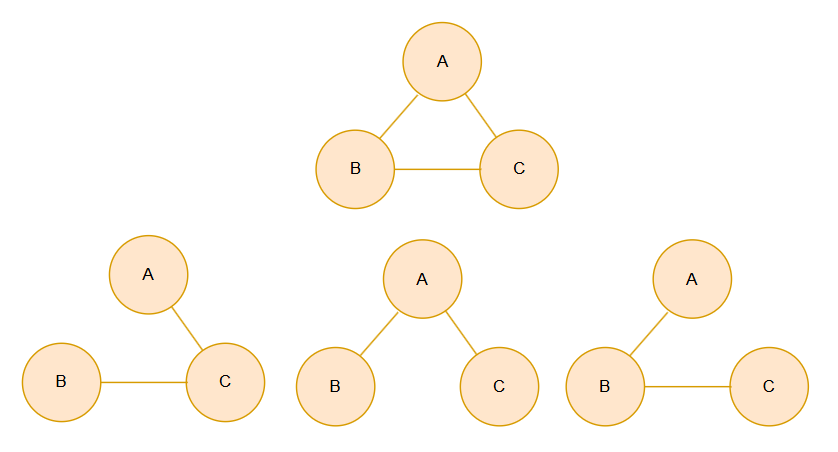

⼀个连通图可以有多个⽣成树；
⼀个连通图的所有⽣成树都包含相同的顶点个数和边数；
⽣成树当中不存在环；
移除⽣成树中的任意⼀条边都会导致图的不连通，⽣成树的边最少特性；
在⽣成树中添加⼀条边会构成环。
对于包含n个顶点的连通图，⽣成树包含n个顶点和n-1条边；
对于包含n个顶点的⽆向完全图最多包含 n^n-2颗⽣成树。

2. 最小生成树

对于连通网来说，边是带权值的，生成树的各边也带权值，因此把生成树各边的权值总和称为生成树的权，把权值最小的生成树称为最小生成树

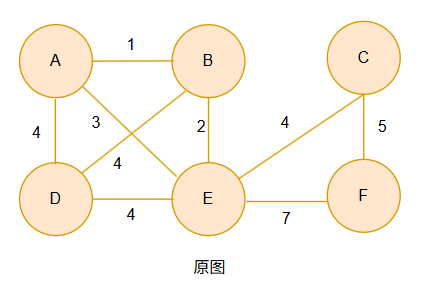

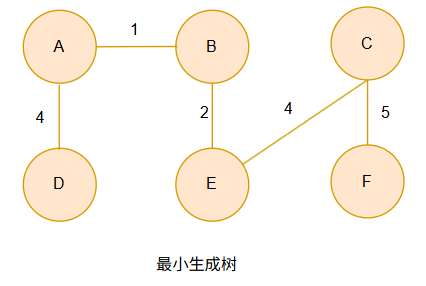

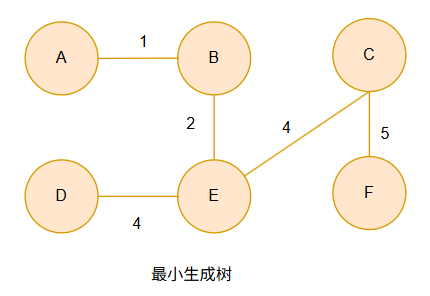

举个例子

上图中，原来的带权图可以⽣成左侧的两个最⼩⽣成树，这两颗最⼩⽣成树的权值之和最⼩，且

包含原图中的所有顶点
我们⼜如何从原图得到最⼩⽣成树呢？
最⼩⽣成树算法有很多，其中最经典的就是 克鲁斯卡尔（Kruskal）算法 和 普⾥姆（Prim）算法，也是我们考试、⾯试当中经常遇到的两个算法。
下面来写 克鲁斯卡尔（Kruskal）算法 ， **普⾥姆（Prim）**在下节来写

3. Kruskal 算法

3.1 简介

克鲁斯卡尔算法（Kruskal）是⼀种使⽤贪婪⽅法（贪心算法）的最⼩⽣成树算法。该算法初始将图视为森林，图中的每⼀个顶点视为⼀棵单独的树。⼀棵树只与它的邻接顶点中权值最⼩且不违反最⼩⽣成树属性（不构成环）的树之间建⽴连边。
该算法的基本思想是从小到大加入边，是个贪心算法。在加入边时，需要通过 并查集 来判断该边的两个端点是否属于同一个集合 (树)，避免形成 "环"

3.2 举例

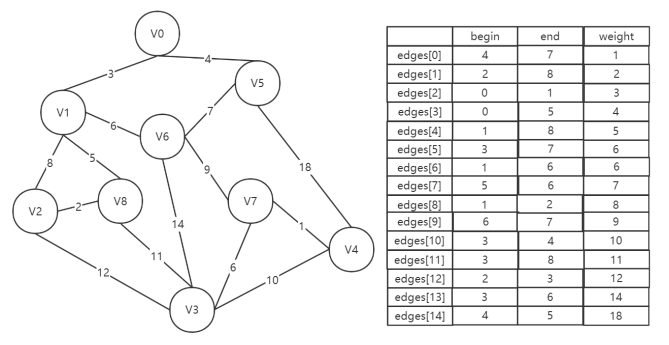

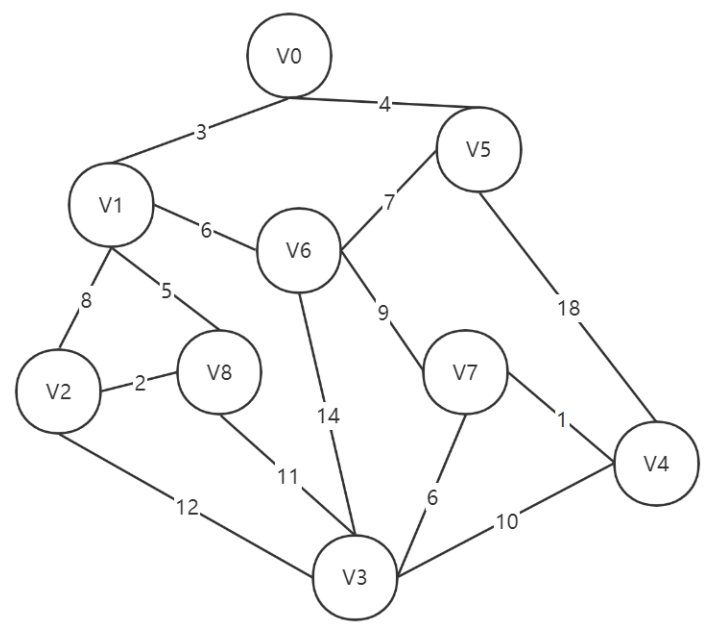

第⼀步：将图中所有的边按照权值进⾏⾮降序排列

第⼆步：从图中所有的边中选择可以构成最⼩⽣成树的边

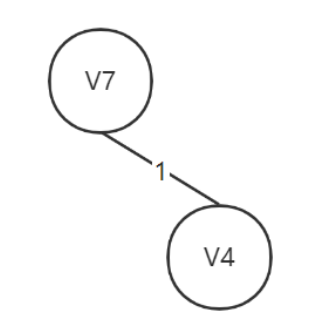

1、选择权值最⼩的边 V4-V7 ，没有环形成，则添加：

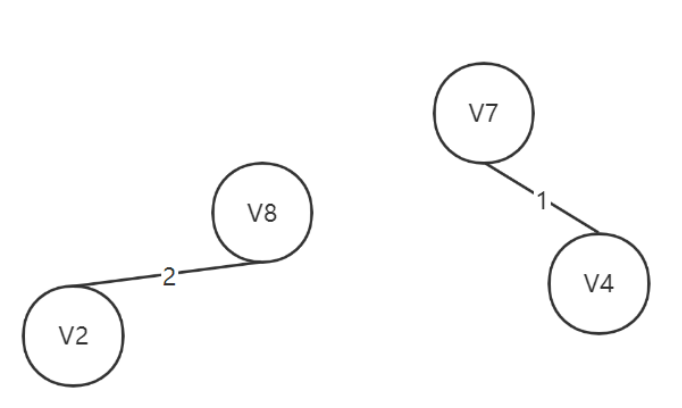

2、选择边 V2-V8，没有形成环，则添加

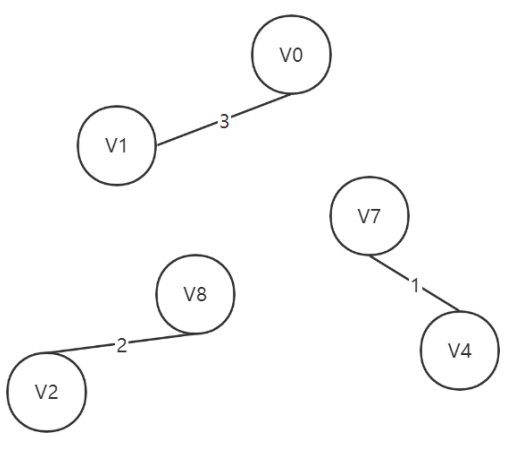

3、选择边V0 - V1没有形成环，则添加

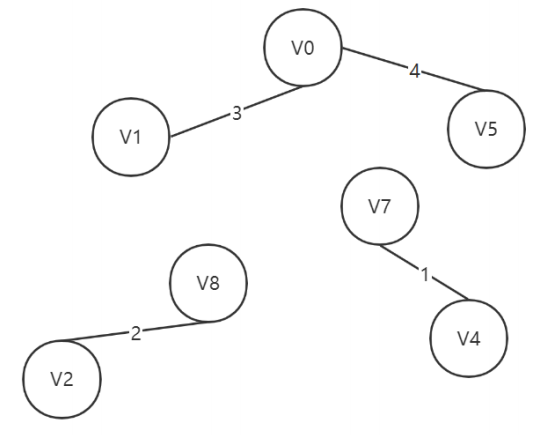

4、选择边V0 - V5，没有形成环，添加

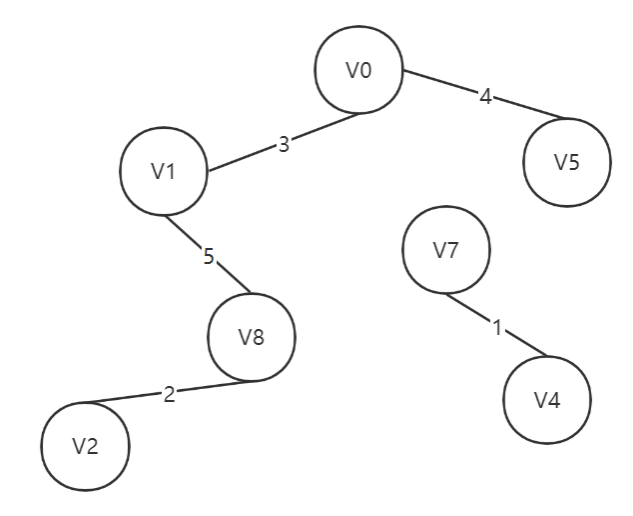

5、选择边V1 - V8，没有形成环，添加

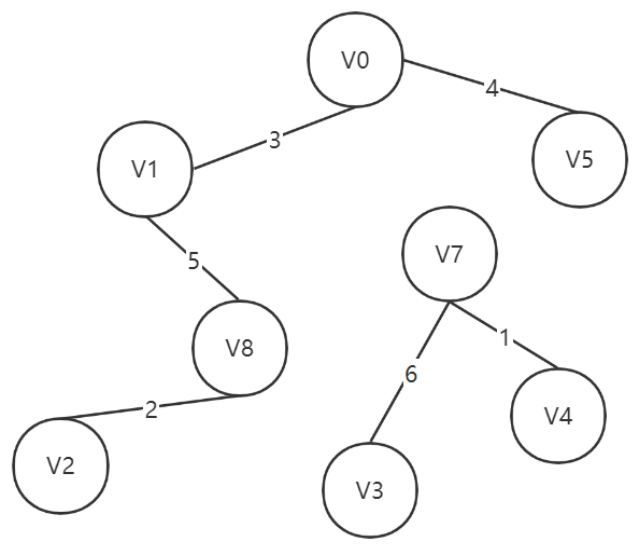

6、选择V3 - V7，没有形成环，添加

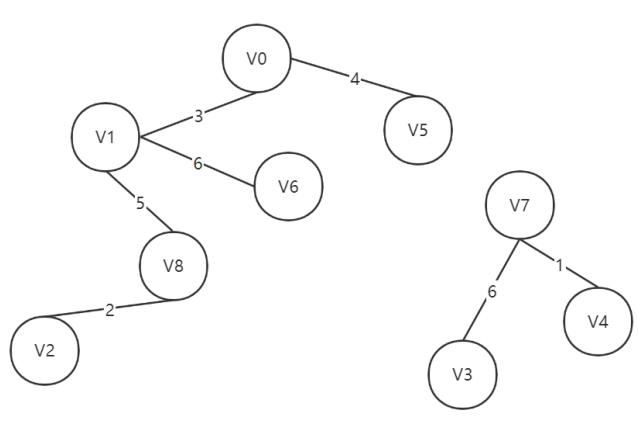

7、选择V1 - V6，没有形成环，添加

8、选择边V5 - V6添加这条边将导致形成环，舍弃，不添加
9、选择边V1 - V2添加这条边将导致形成环，舍弃，不添加

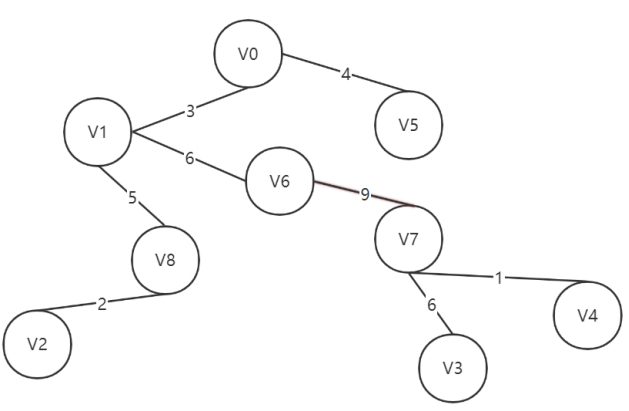

10、选择边V6 - V7，没有成环，添加

此时已经包含了图中顶点个数9减1条边，也就是8条边，算法停⽌

4. 边集数组

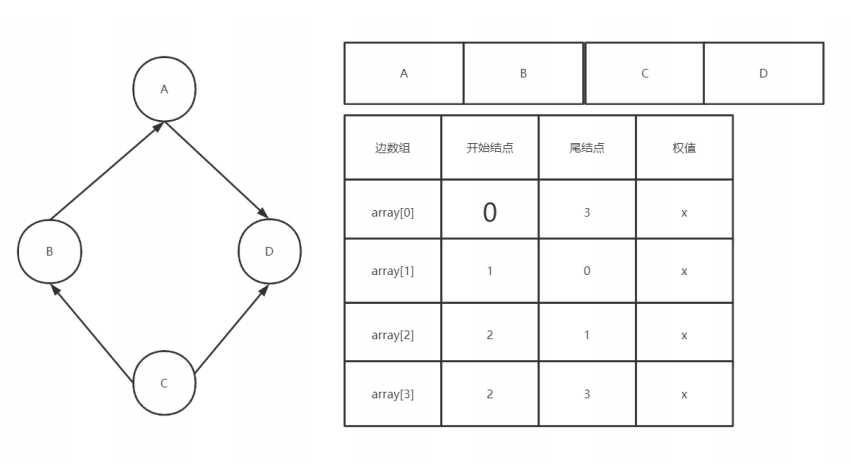

边集数组是由两个⼀维数组构成，⼀个是存储顶点的信息，另⼀个是存储边的信息，这个边数组每个数据元素由⼀条边的起点下标(begin)、终点下标(end)和权(weight)组成。

具体看下面代码实现吧

5. 代码实现

5.0 前置邻接矩阵

由于要用到邻接矩阵的内容这里贴一下我们之前写过的部分

c 复制代码

//邻接矩阵的顶点结构 表示一个顶点的信息
typedef struct
{
	int no;          //顶点编号
	char* show;      //显示行为
} MatrixVertex;

typedef int MatrixEdge;    //边里面存的内容

//图邻接矩阵表示法
typedef struct
{
	MatrixVertex vex[MaxNodeNum];              //存储顶点信息,使用一维数组存储顶点
	int nodeNum;                               //约束实际顶点数量
	MatrixEdge edges[MaxNodeNum][MaxNodeNum];  //边的集合    //存储边的结构，矩阵
	int edgeNum;   //边的数量
	int directed;  //是否有向
}MGraph;

/* 1.初始化邻接矩阵
*    graph     ：哪个图
*    names[]   : 顶点名称
*	 num       ：顶点数量
*	 directed  ：是否有向
*	 edgeValue ：用来初始化边 0 ？ ∞
*/
void initMGraph(MGraph* graph,  char* names[], int num, int directed, int edgeValue);
/*
* 2.向邻接表添加边
* graph:  向哪个图添加边
* x    :  起始顶点的编号
* y    ： 终点顶点的编号
* w    ： 边的权值
*/
void addMGraphEdge(MGraph* graph, int x, int y, int w);

c 复制代码

void initMGraph(MGraph* graph,  char* names[], int num, int directed, int edgeValue)
{
    //初始化 是否有向 顶点数量 边的数量
	graph->directed = directed;
	graph->nodeNum = num;
	graph->edgeNum = 0;
	//初始化 顶点集合 边的集合
	memset(graph->vex, 0, sizeof(graph->vex));
	memset(graph->edges, 0, sizeof(MatrixEdge) * MaxNodeNum * MaxNodeNum);
	//初始化顶点编号 显示行为 边
	for (int i = 0;i < num;i++)
    {
		graph->vex[i].no = i;
		graph->vex[i].show = names[i];
		for (int j = 0;j < num;j++)
        {
			graph->edges[i][j] = edgeValue;
		}
	}
}
void addMGraphEdge(MGraph* graph, int x, int y, int w)
{
	if (x<0 || x>graph->nodeNum)
    {
		return;
	}
	if (y<0 || y>graph->nodeNum)
    {
		return;
	}
	if (!isEdge(graph->edges[x][y]))
    {  //没边加边
		graph->edges[x][y] = w;
		if (graph->directed == 0)
        {   //无向图
			graph->edges[y][x] = w;
		}
		graph->edgeNum++;
	}

}

5.1 头文件部分

c 复制代码

/*
* 利用邻接矩阵 生成一个边集数组 利用边集数组实现Kruskal算法
* 算法思路:
* a.将所有的边按权值的大小进行升序排序 从小到大依此提取边的情况 满足条件
* b.加入这条边,和之前已经选中的边不能组成环路 如果不能 这条边就归入生成树的结果部分
* c.如果能,舍去,再去找下一条,直到筛选出n-1条边
*/

//边集数组的结构
typedef struct
{
	int begin;    //边的起点(顶点1)
	int end;      //边的终点(顶点2)
	int weight;   //边的权值
}EdgeSet;

//1. 从邻接矩阵中初始化边集数组
void initEdgeSet(const MGraph* graph, EdgeSet* edges);

//2. 排序边集数组 （选择排序）
void sortEdgeSet(EdgeSet* edges, int num);

//3. Kruskal算法
int KruskalMGraph(const EdgeSet* edges, int num, int node_num, EdgeSet* result);

5.2 函数实现

5.2.1 从邻接矩阵中初始化边集数组

c 复制代码

void initEdgeSet(const MGraph* graph, EdgeSet* edges)
{
	int k = 0;
	for (int i = 0;i < graph->nodeNum;++i)  //遍历每个顶点
    {
		for (int j = i+1;j < graph->nodeNum;++j) //遍历上三角 （无向图）
        {
			if (graph->edges[i][j] > 0)
            {//边权>0为有效边
				edges[k].begin = i;
				edges[k].end = j;
				edges[k].weight = graph->edges[i][j];
				k++;
		    }
		}
	}
}

5.2.2 排序边集数组（选择排序）

c 复制代码

/*因为是c语言 所以我们自己手写个排序*/
void sortEdgeSet(EdgeSet* edges, int num)
{
	EdgeSet tmp;
	for (int i = 0;i < num;++i)
    {
		for (int j = i + 1;j < num;++j)
        {
			if (edges[j].weight < edges[i].weight)
            {
				memcpy(&tmp, &edges[i], sizeof(EdgeSet));
				memcpy(&edges[i], &edges[j], sizeof(EdgeSet));
				memcpy(&edges[j], &tmp, sizeof(EdgeSet));
			}
		}
	}
}

5.2.3 Kruskal算法

c 复制代码

/*并查集 用来判断是不是同一个根*/
static int getRoot(const int *Uset,int a)
{
	while (Uset[a] != a)
    {
		a = Uset[a];
	}
	// 当Uset[a]==a时，a就是根节点，返回
	return a;
}

//Kruskal算法
int KruskalMGraph(const EdgeSet* edges, int num, int node_num, EdgeSet* result)
{
	int* uSet;
	int count = 0;
	int sum = 0;

	//1 初始化并查集
	uSet = malloc(sizeof(int) * node_num);
	if (uSet == NULL)
    {
		printf("malloc failed\n");
		return -1;
	}
	for (int i = 0;i < node_num;++i)
    {
		uSet[i] = i;
	}

	//2 从已经排序好的边集中 找到最小的边 不构成环
	for (int i = 0;i < num;++i)
    {
		int a = getRoot(uSet, edges[i].begin);
		int b = getRoot(uSet, edges[i].end);
		if (a != b)
        {
			//不构成环
			uSet[a] = b;   //a的父节点加到b  b的父节点加到a也可以
			result[count].begin = edges[i].begin;
			result[count].end = edges[i].end;
			result[count].weight = edges[i].weight;
			sum += edges[i].weight;
			count++;

			if (count == node_num - 1)
            {//此时已满足最小生成树了
				break;
			}
		}
	}
	free(uSet);
	return sum;
}

5.3 main 函数

c 复制代码

void setupMGraph(MGraph *graph,int edageValue)
{	 /*                0   1   2   3   4   5   6         */
	char* names[] = { "A","B","C","D","E","F","G" };
	initMGraph(graph, names, sizeof(names) / sizeof(names[0]), 0, edageValue);
    //加边
	addMGraphEdge(graph, 0, 1, 12);
	addMGraphEdge(graph, 0, 5, 16);
	addMGraphEdge(graph, 0, 6, 14);
	addMGraphEdge(graph, 1, 2, 10);
	addMGraphEdge(graph, 1, 5, 7);
	addMGraphEdge(graph, 2, 3, 3);
	addMGraphEdge(graph, 2, 4, 5);
	addMGraphEdge(graph, 2, 5, 6);
	addMGraphEdge(graph, 3, 4, 4);
	addMGraphEdge(graph, 4, 5, 2);
	addMGraphEdge(graph, 4, 6, 8);
	addMGraphEdge(graph, 5, 6, 9);
}

//用来打印排序后的边
void showEdges(EdgeSet* edges, int num)
{
	for (int i = 0;i < num;i++)
    {
		printf("<%d>---<%d>---<%d>\n", edges[i].begin, edges[i].end, edges[i].weight);
	}
}

void test04()
{
	MGraph graph;      //邻接矩阵
	EdgeSet* edges;    //边
	EdgeSet* result;   //接受Krusal的结果

    //初始化邻接矩阵
	setupMGraph(&graph,0);
    //申请边
	edges = malloc(sizeof(EdgeSet) * graph.edgeNum);
	if (edges == NULL)
    {
		return;
	}

    //初始化边集数组
	initEdgeSet(&graph, edges);
    //按权值 排序边
	sortEdgeSet(edges, graph.edgeNum);
	//排序后的边
	/*showEdges(edges, graph.edgeNum)
    printf("\n");*/

	//最小生成树的边 是节点的个数减1
	result = malloc(sizeof(EdgeSet) * (graph.nodeNum) - 1);
	if (result == NULL)
    {
		free(edges);
		return;
	}

    //最小生成树的权值
	int sum = KruskalMGraph(edges, graph.edgeNum, graph.nodeNum, result);
    //打印该最小生成树
	for (int i = 0;i < graph.nodeNum - 1;i++)
    {
		printf("edge %d: <%s>---<%d>---<%s>\n", i + 1,
			graph.vex[result[i].begin].show, result[i].weight, graph.vex[result[i].end].show);
	}

	printf("sum = %d", sum);

	free(result);
	free(edges);
}

int main()
{
    test04();
    return 0;
}

5.4 输出结果

c 复制代码

edge 1: <E>---<2>---<F>
edge 2: <C>---<3>---<D>
edge 3: <D>---<4>---<E>
edge 4: <B>---<7>---<F>
edge 5: <E>---<8>---<G>
edge 6: <A>---<12>---<B>
sum = 36

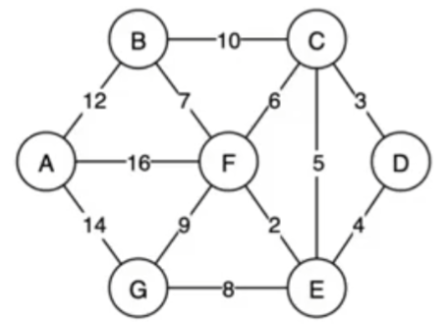

测试案例可以参考这张图

嘻嘻嘻嘻 Kruskal 部分到此结束😆😆

Prim 静候更新 👻👻👻😸😸😸

(有错误欢迎指出) (疑问也是)❤️❤️😍😍💖💖

持续更新中...
