一、研究背景

在工业生产和工程实践中，我们常常面临这样的问题：给定一组可调节的输入参数，如何预测多个输出指标？又如何找到最优的输入参数组合，使得多个相互冲突的目标同时达到最佳？

例如，在化工生产中，反应温度、压力、催化剂用量等参数会影响产品的产量、纯度、能耗和排放四个指标。我们希望产量最大化、能耗最小化、排放最小化，但这些目标之间往往存在冲突------提高产量可能增加能耗，降低排放可能牺牲纯度。

传统的解决思路是建立机理模型（如偏微分方程），但实际系统往往过于复杂，难以用精确的数学公式描述。数据驱动的方法成为更优选择：

1. LSTM（长短期记忆网络）：强大的时序/非线性回归预测能力，能基于历史数据建立输入到输出的映射关系
2. SHAP（Shapley值解释）：可解释性分析，揭示每个输入特征对预测结果的具体贡献
3. NSGA-II（非支配排序遗传算法）：多目标优化，在冲突目标间寻找Pareto最优解

本文将完整呈现这一技术路线，从数据预处理、LSTM建模、SHAP可解释性分析到NSGA-II多目标优化，附全部代码与运行结果。

---

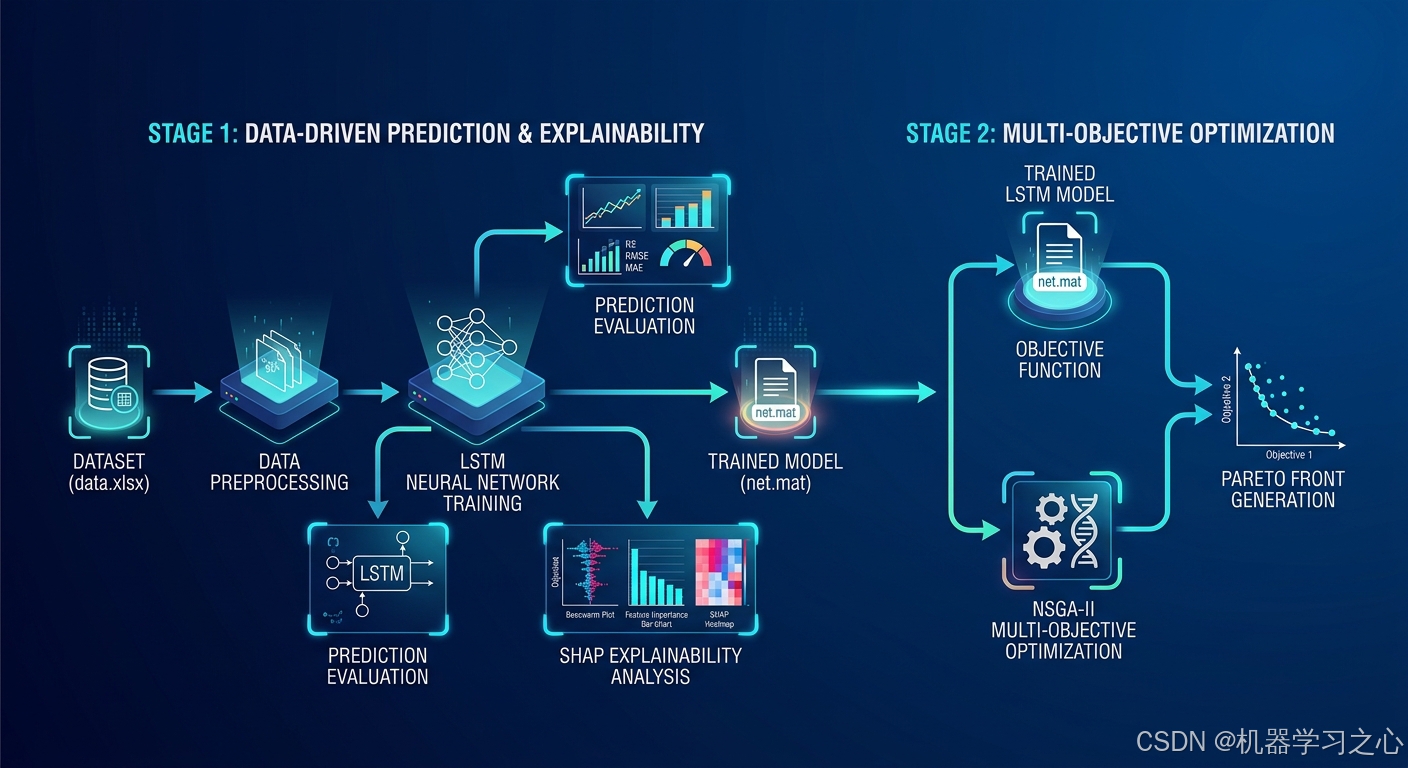

二、技术路线总览

整个项目分为两个阶段：

┌─────────────────────────────────────────────────────┐
│                  第一阶段：建模与解释                  │
│  data.xlsx → 数据预处理 → LSTM训练 → 预测评估 →     │
│  SHAP可解释性分析（蜂群图/条形图/热力图/瀑布图）      │
│  输出：训练好的LSTM模型 net.mat                       │
├─────────────────────────────────────────────────────┤
│                  第二阶段：多目标优化                  │
│  LSTM模型作为目标函数 → NSGA-II优化 → Pareto前沿     │
│  输出：Pareto最优解集（F1）                           │
└─────────────────────────────────────────────────────┘

数据集 ：150个样本，每个样本包含5个输入特征（x1_{x5）和4个输出目标（y1}y4）。

优化目标：

• 最大化 y1
• 最小化 y2
• 最小化 y3
• 最小化 y4

---

三、LSTM预测模型

3.1 数据预处理

% 总样本150个，按7:3划分
num_size = 0.7;       % 训练集占比70%
num_train = 105个     % 训练集样本数
num_test  = 45个      % 测试集样本数

关键步骤：

1. 随机打乱 ：randperm 打乱数据集顺序，消除样本偏差
2. 归一化 ：mapminmax 将输入和输出分别映射到 0,1 区间

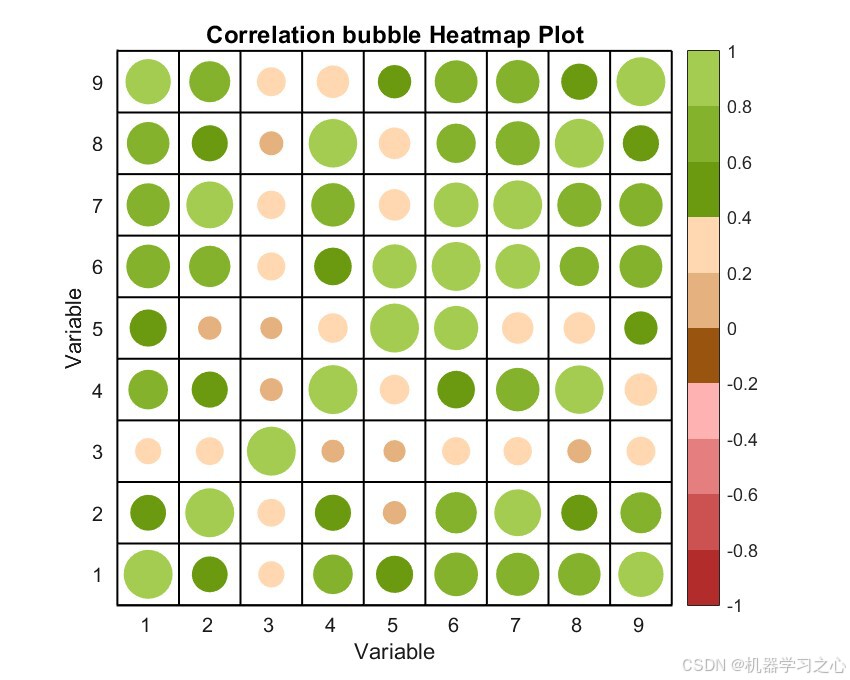

3. 相关性分析：Pearson相关系数矩阵 + 气泡热图可视化，初步了解变量间关系

3.2 LSTM网络结构

sequenceInputLayer(5)   → 输入层，5个特征
        ↓
lstmLayer(30)           → LSTM隐藏层，30个隐单元
        ↓
fullyConnectedLayer(4)  → 全连接层，4个输出
        ↓
regressionLayer         → 回归损失层

3.3 训练参数设置

参数	取值	说明
优化器	ADAM	自适应矩估计，收敛快、内存占用小
批大小	30	每批30个样本
最大训练轮数	500	充分收敛
初始学习率	0.01	标准初始值
学习率下降策略	piecewise	分段下降
下降因子	0.2	每60轮学习率乘以0.2
下降周期	60 epochs	经过60轮后学习率降为 0.01×0.2
数据打乱	every-epoch	每轮重新打乱，增强泛化

3.4 LSTM核心公式原理

LSTM通过三个门控结构解决传统RNN的长期依赖问题：

遗忘门：决定丢弃哪些历史信息

f_t = σ(W_f · [h_{t-1}, x_t] + b_f)

输入门：决定存储哪些新信息

i_t = σ(W_i · [h_{t-1}, x_t] + b_i)
c̃_t = tanh(W_c · [h_{t-1}, x_t] + b_c)

记忆细胞更新：遗忘旧记忆 + 写入新记忆

c_t = f_t * c_{t-1} + i_t * c̃_t

输出门：基于当前记忆计算隐藏状态

o_t = σ(W_o · [h_{t-1}, x_t] + b_o)
h_t = o_t * tanh(c_t)

其中 σ 为sigmoid函数，* 为逐元素乘法。这种设计使得LSTM可以选择性地记住长期依赖信息，避免梯度消失/爆炸。

3.5 预测评估指标体系

使用5个指标全面评估模型性能：

指标	公式	含义
R² (决定系数)	1 - SS_res / SS_tot	拟合优度，越接近1越好
RMSE (均方根误差)	√(Σ(y_true - y_pred)² / N)	误差的平方根，对异常值敏感
MAE (平均绝对误差)	Σ	y_true - y_pred
MBE (平均偏差)	Σ(y_pred - y_true) / N	预测偏差方向，正=高估
MAPE (平均相对误差)	Σ	(y_true - y_pred)/y_true

3.6 预测结果

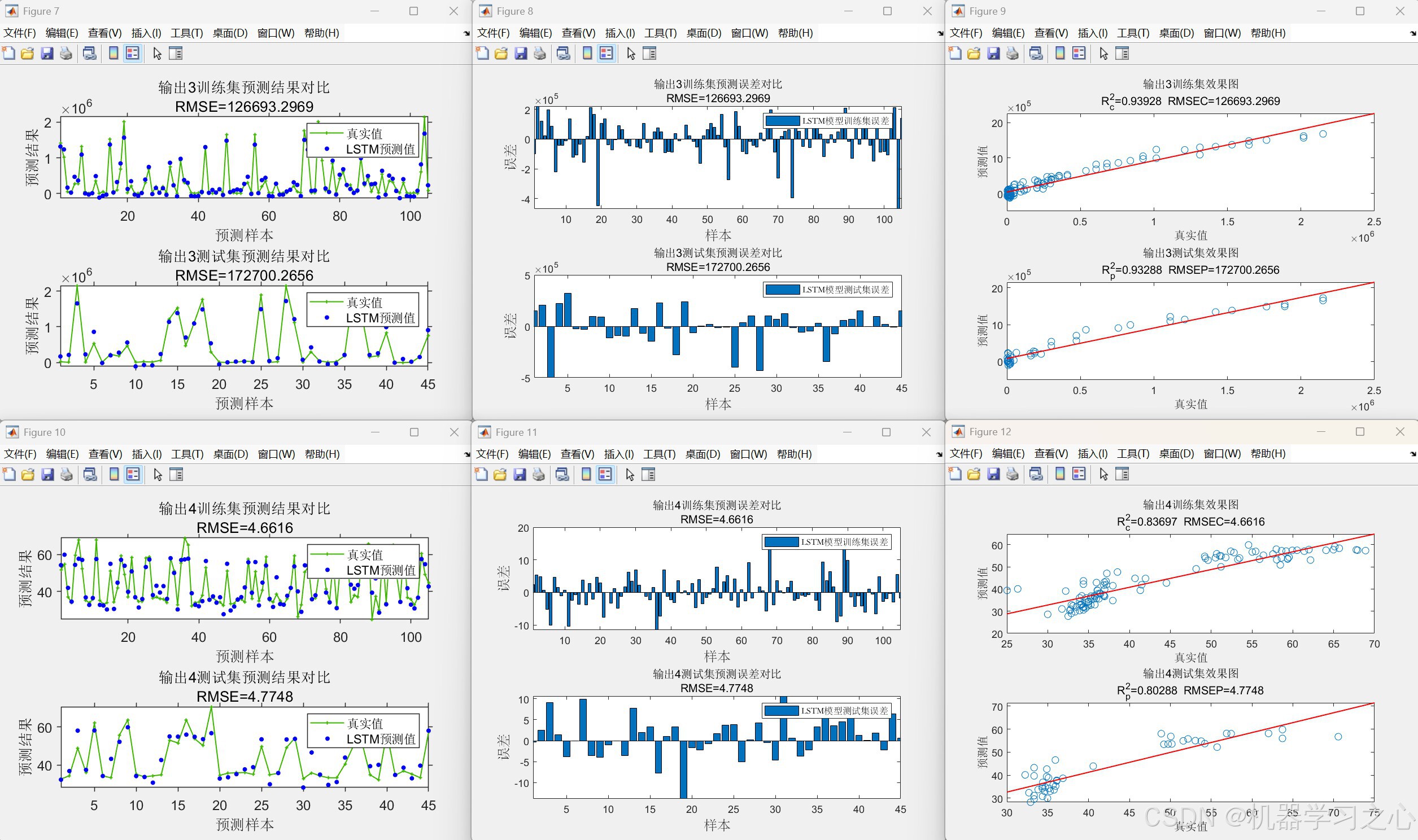

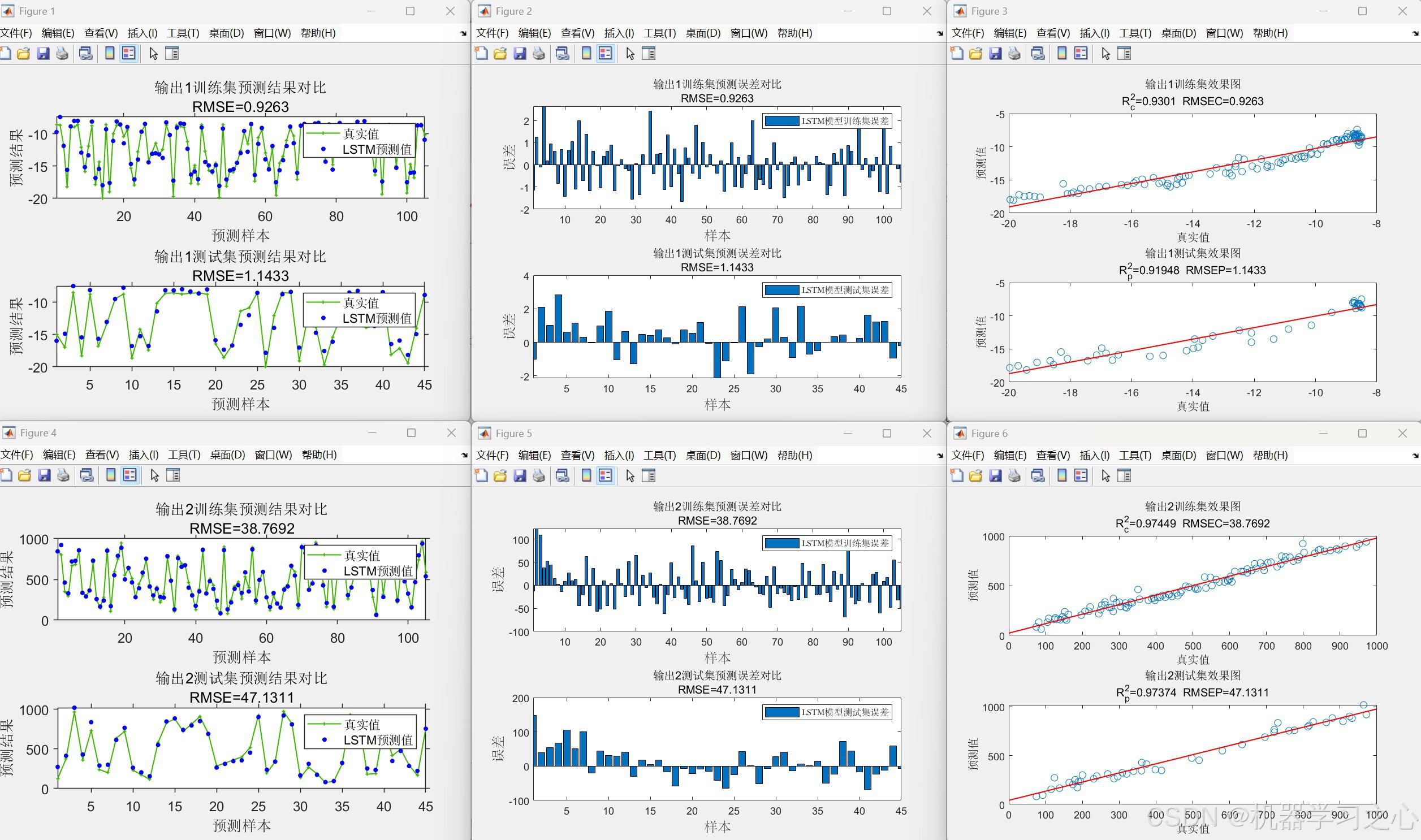

输出	训练集R²	测试集R²	训练集RMSE	测试集RMSE	训练集MAE	测试集MAE
y1	0.9301	0.9195	0.9263	1.1433	0.7351	0.8917
y2	0.9745	0.9737	38.77	47.13	31.65	36.58
y3	0.9393	0.9329	126693	172700	94660	124005
y4	0.8370	0.8029	4.662	4.775	3.554	3.608

关键发现：

• y2 预测效果最佳，测试集R²高达 0.9737，说明模型对y2的拟合能力极强
• y1 表现优秀，R²为 0.9195，预测结果可靠
• y3 表现良好，R²为 0.9329，但RMSE较大（与y3本身的量级有关）
• y4 相对较弱，R²为 0.8029，但仍然在可接受范围内，说明y4可能受未纳入模型的其他因素影响

训练集与测试集对比 ：所有输出的训练集和测试集R²非常接近，差距最大仅约0.034（y4），说明模型没有过拟合，泛化能力良好。

---

四、SHAP可解释性分析

4.1 SHAP值原理

SHAP值来源于合作博弈论中的Shapley值，核心思想是：将模型预测值分解为每个特征的贡献之和。

对于一个有 f 个特征的模型，特征j的SHAP值计算公式为：

φ_j = Σ_{S⊆N\{j}} [|S|! × (f-|S|-1)! / f!] × [f_x(S∪{j}) - f_x(S)]

其中：

• N 为所有特征的集合
• S 为不包含特征j的任意特征子集
• f_x(S) 为仅使用特征子集S时的模型预测值（其他特征替换为基线值）
• 权重项 |S|! × (f-|S|-1)! / f! 确保公平分配

通俗理解 ：SHAP值计算了在所有可能的特征子集组合中，包含特征j与不包含特征j时预测值的差异，并加权平均。这个值反映了该特征对预测结果的平均边际贡献。

4.2 多输出SHAP优化

由于本项目有4个输出，代码中采用同时计算所有输出维度 的策略（shapley_lstm_multi.m），避免重复预测，计算效率提升约4倍：

计算量 ：5个特征，每个样本需遍历 2^(5-1) = 16 种特征子集组合，共30个样本，总预测调用次数为 30 × 5 × 16 = 2400次，耗时约 7.8秒。

4.3 SHAP可视化图表

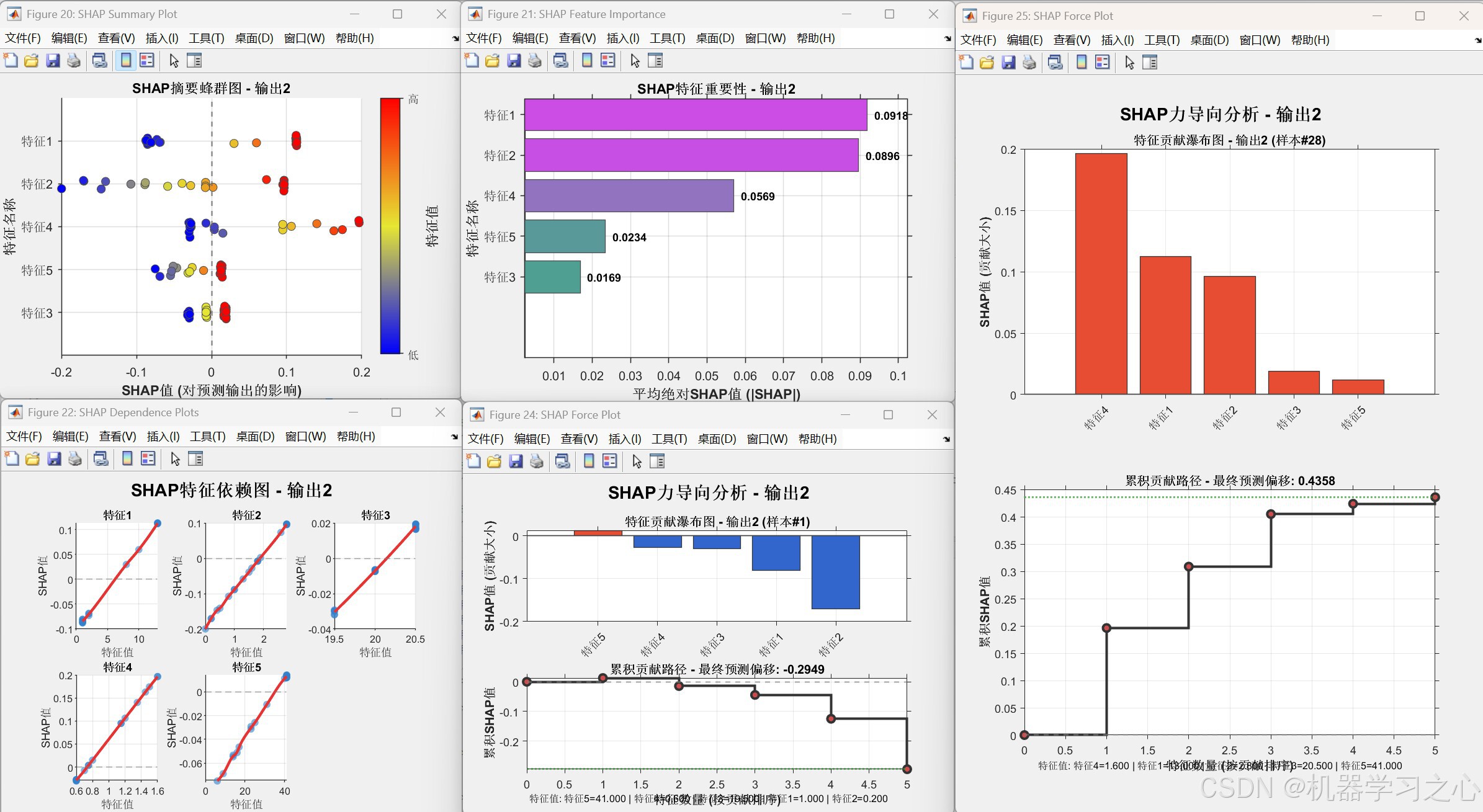

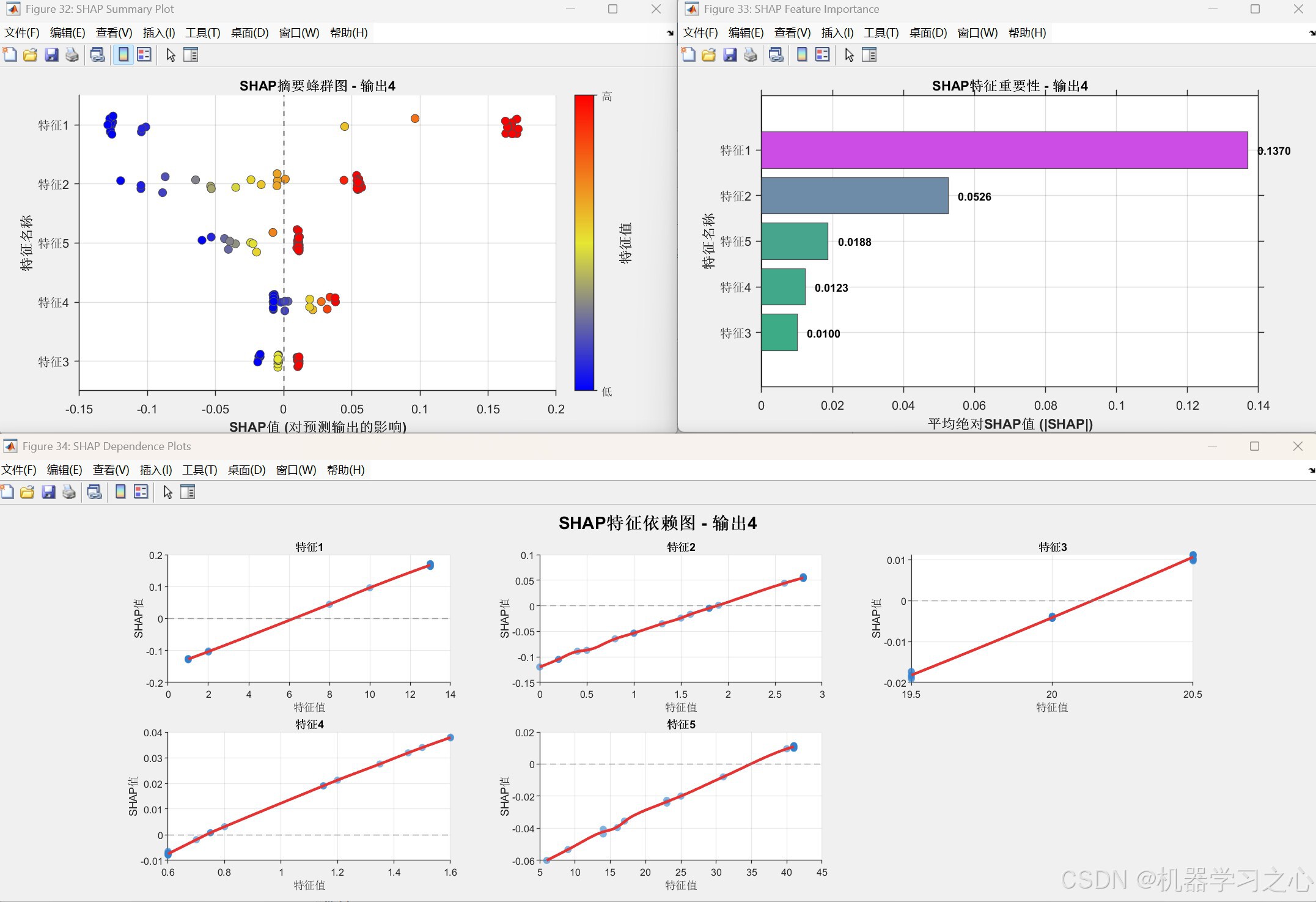

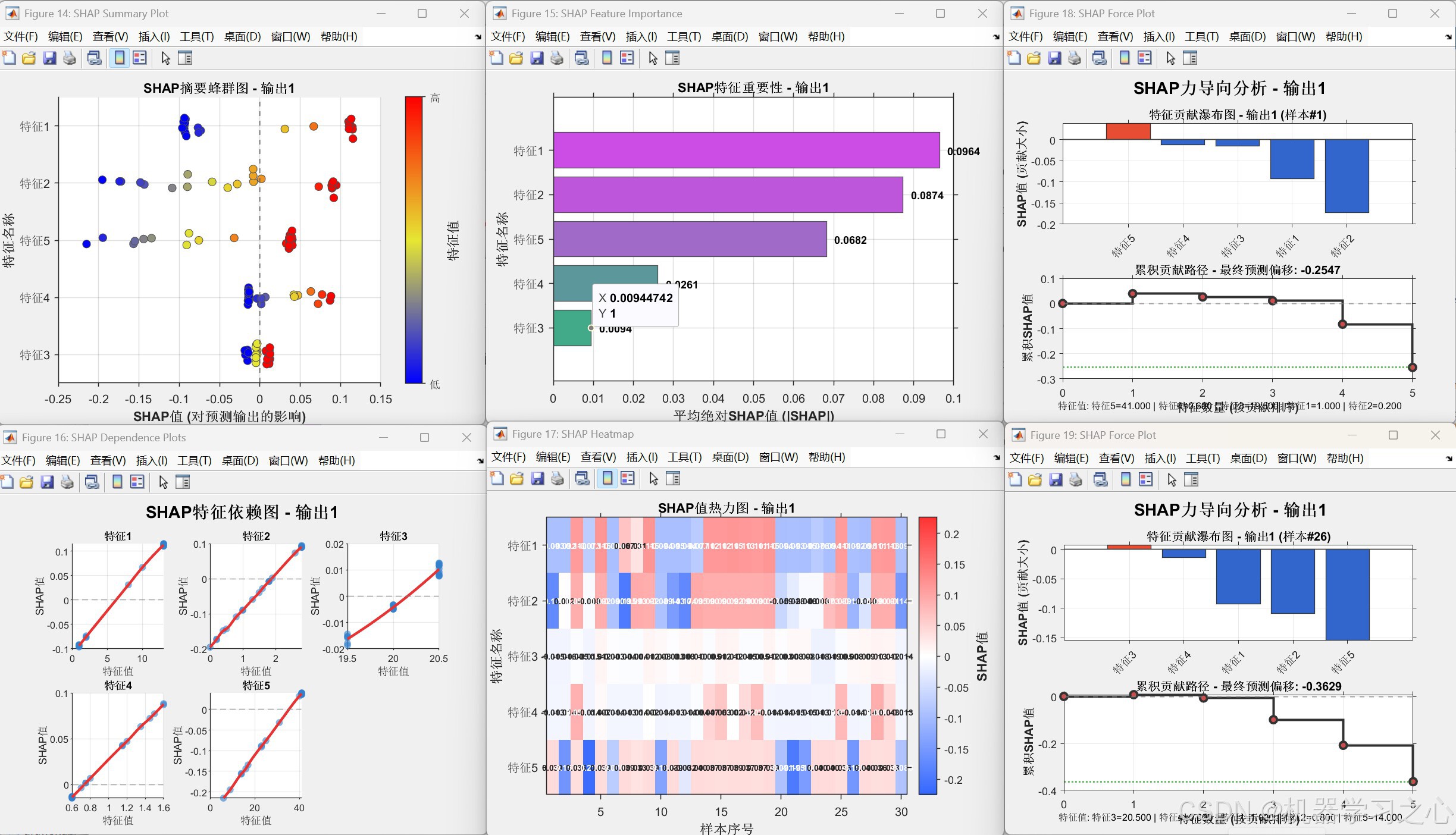

每个输出变量生成6类SHAP可视化图表，共24张：

图表类型	用途

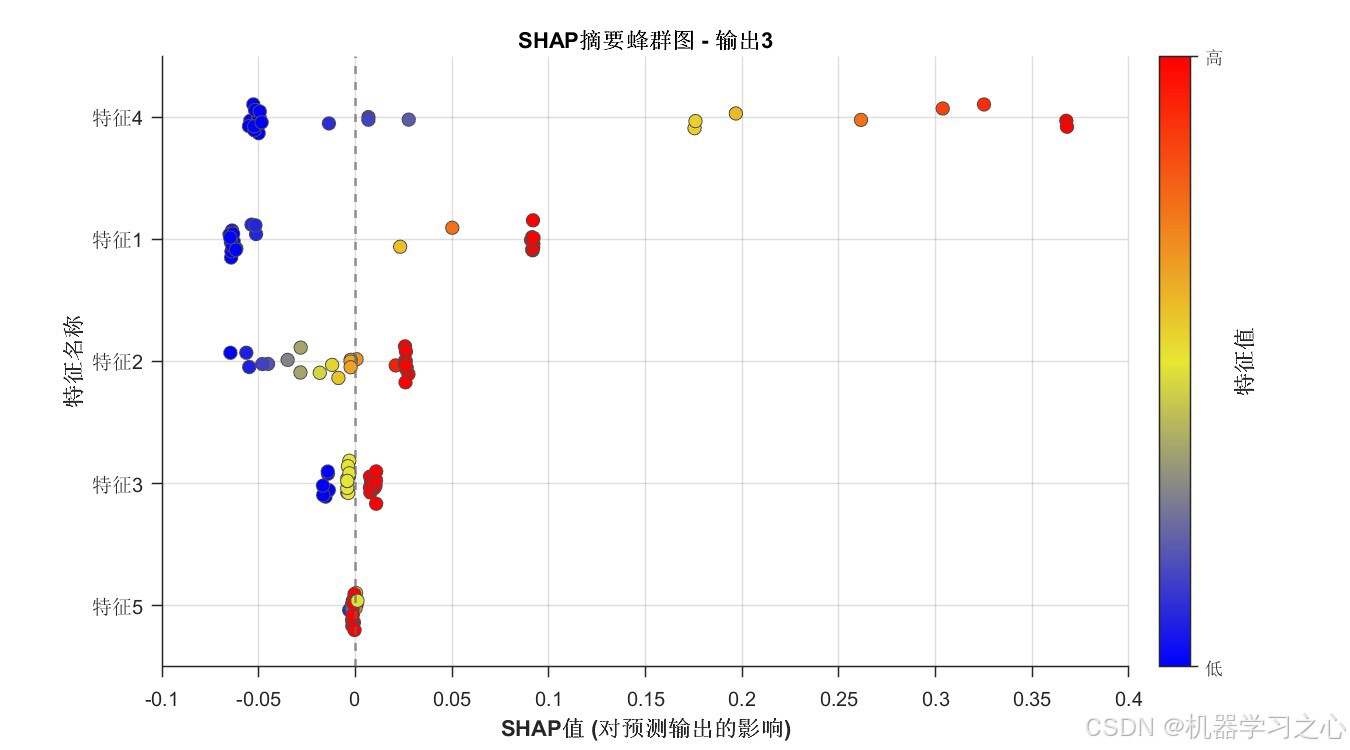

摘要蜂群图	展示所有样本中每个特征的SHAP值分布，颜色表示特征值高低

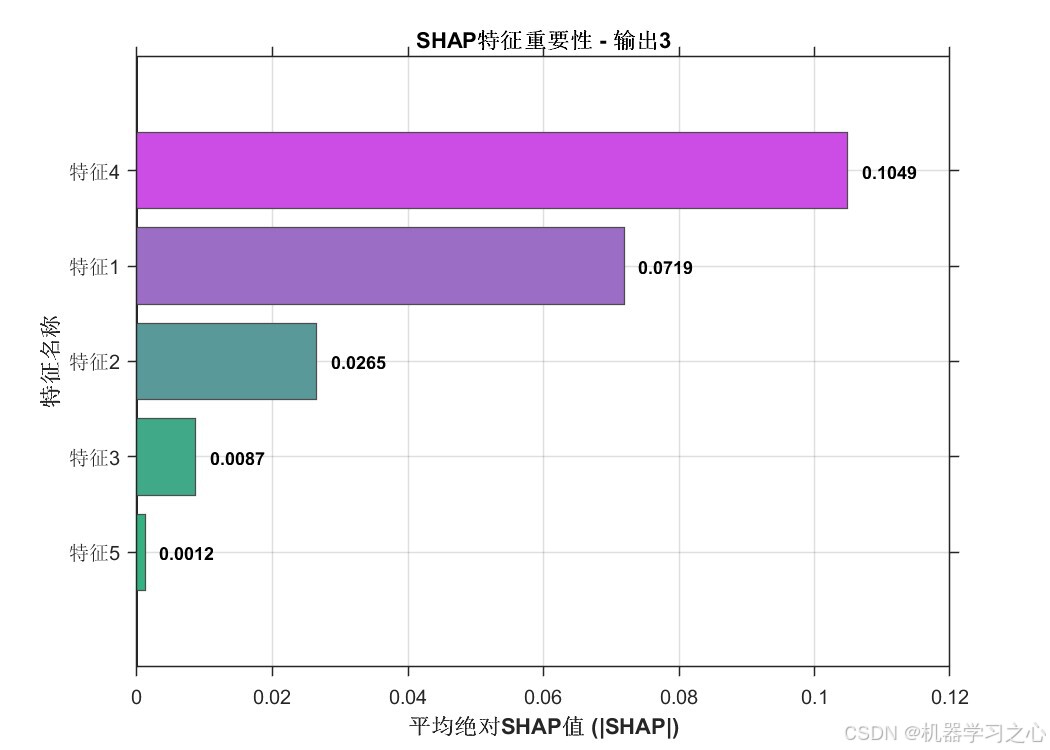

特征重要性条形图	按平均绝对SHAP值排序，直观显示特征重要性排名

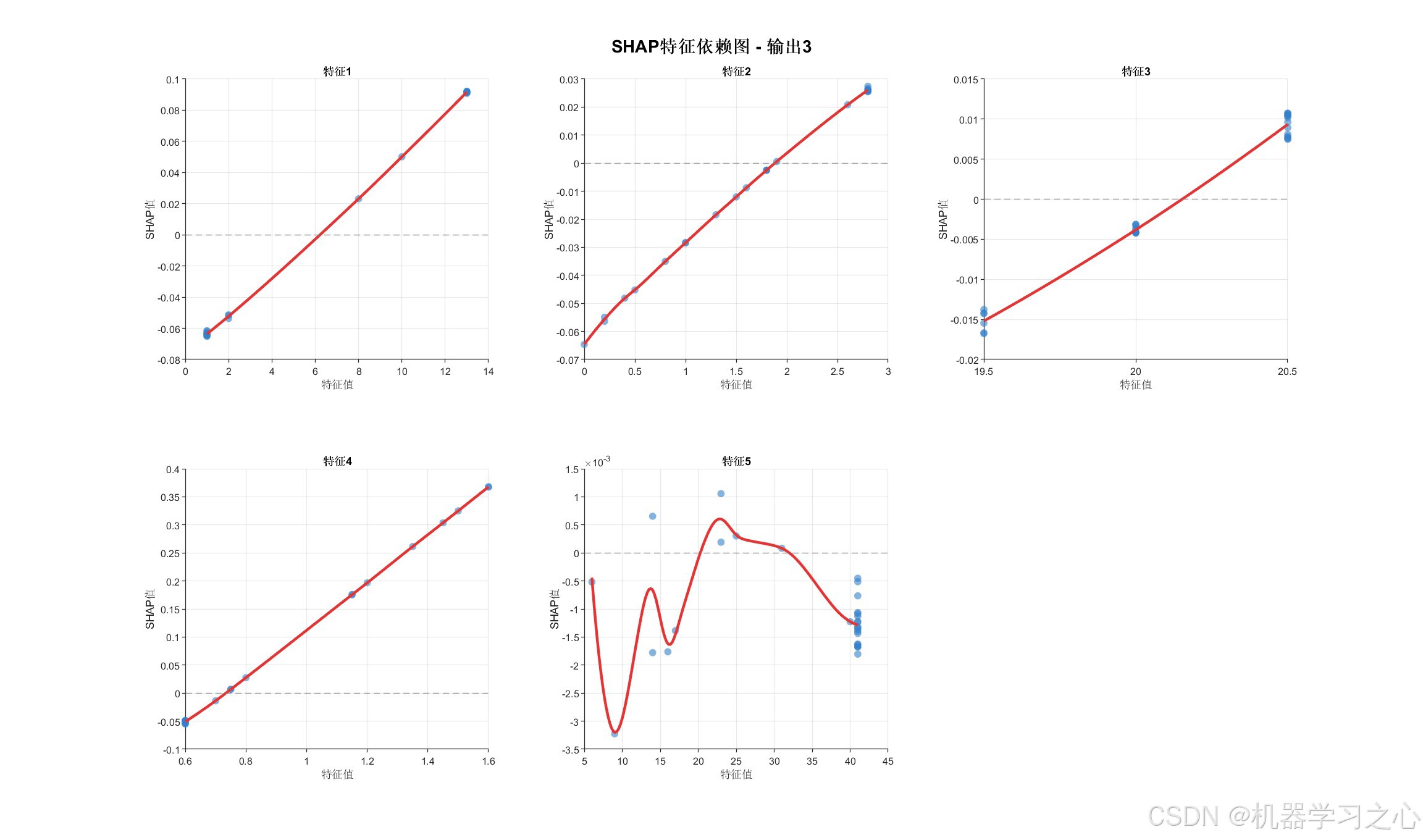

特征依赖图	展示SHAP值随特征值的变化趋势，揭示非线性关系

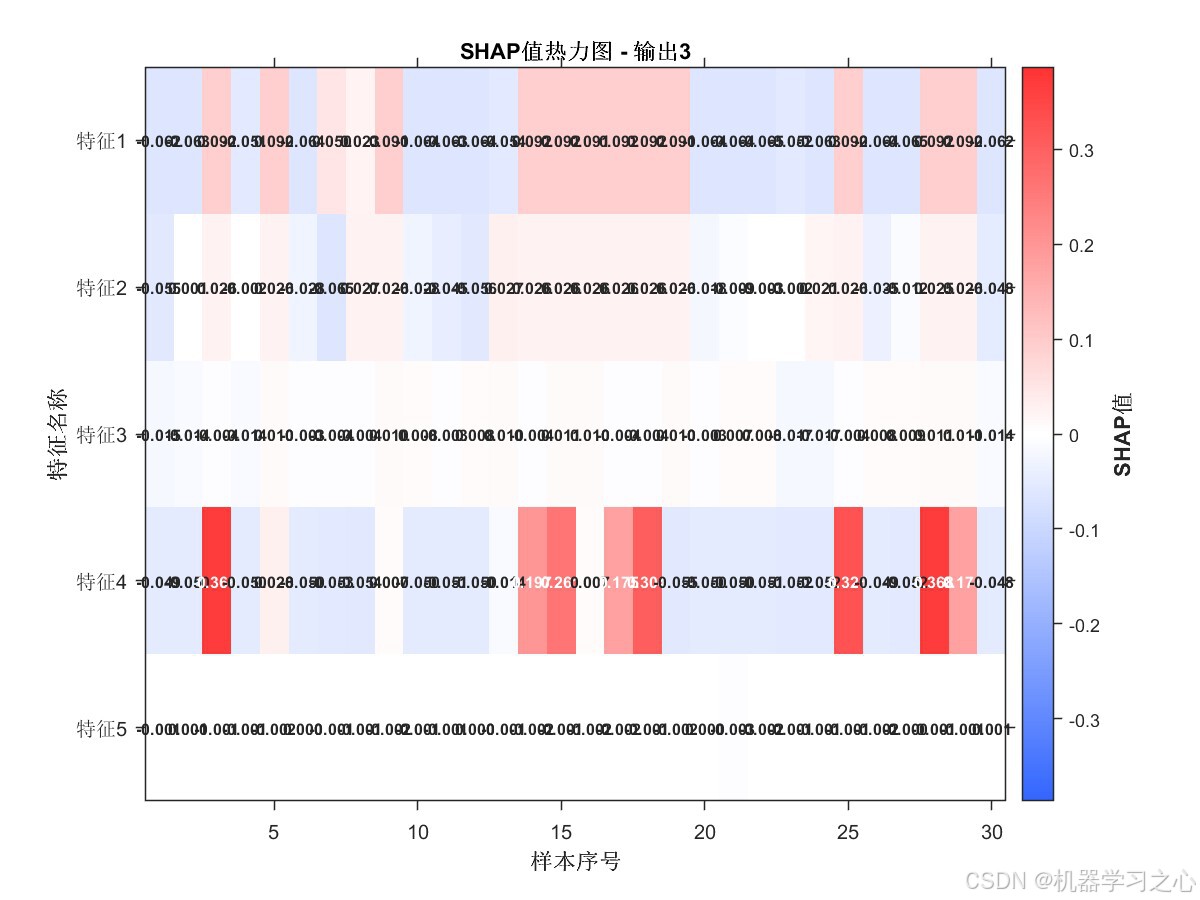

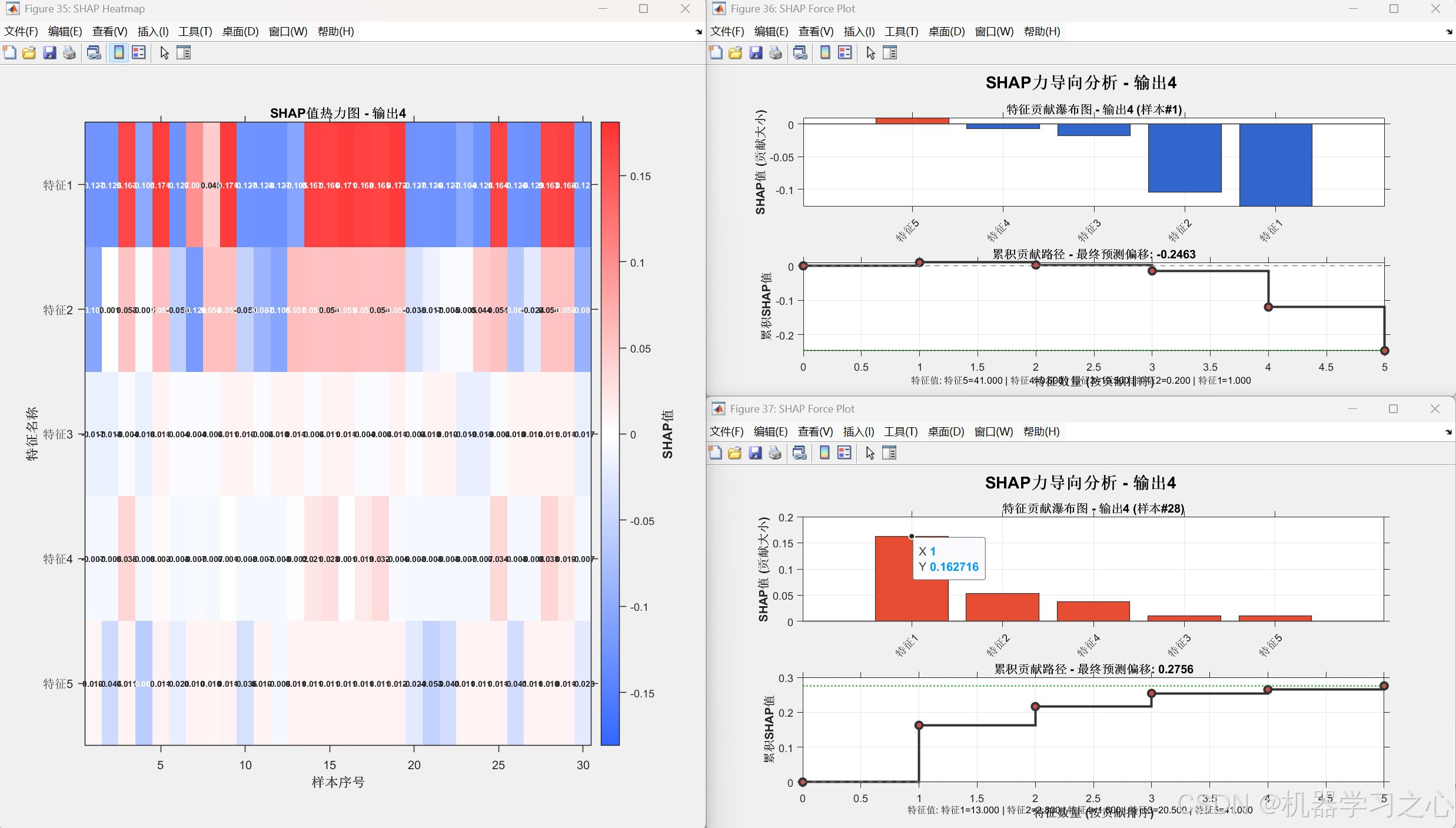

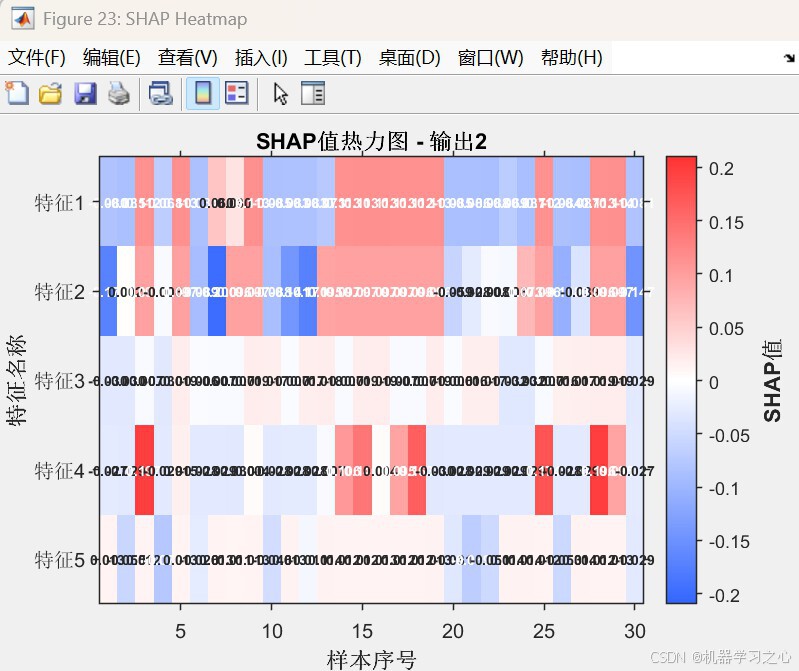

SHAP值热力图	全局视角，展示样本×特征矩阵的SHAP值大小

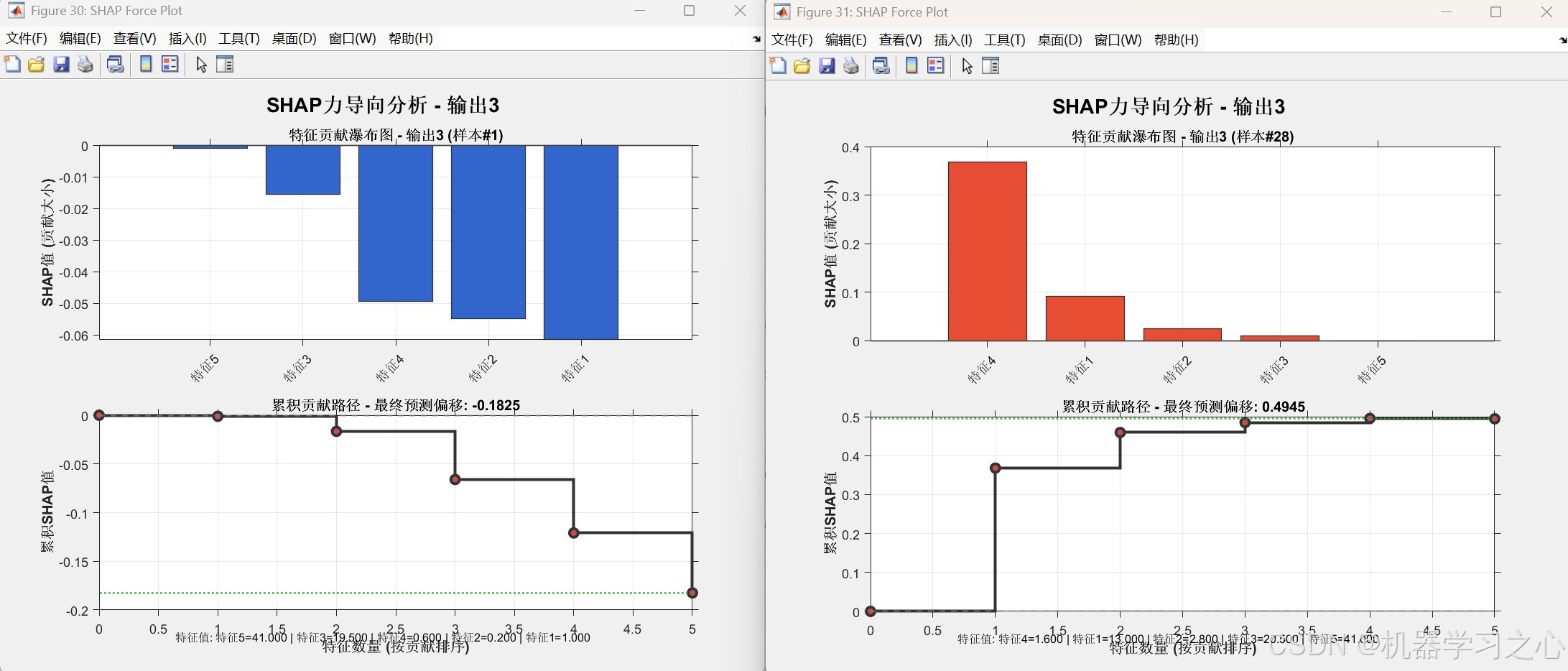

力导向图(样本1)	单个样本的特征贡献分解，正向/负向一目了然
力导向图(最大贡献样本)	最极端样本的贡献分解，揭示模型决策边界

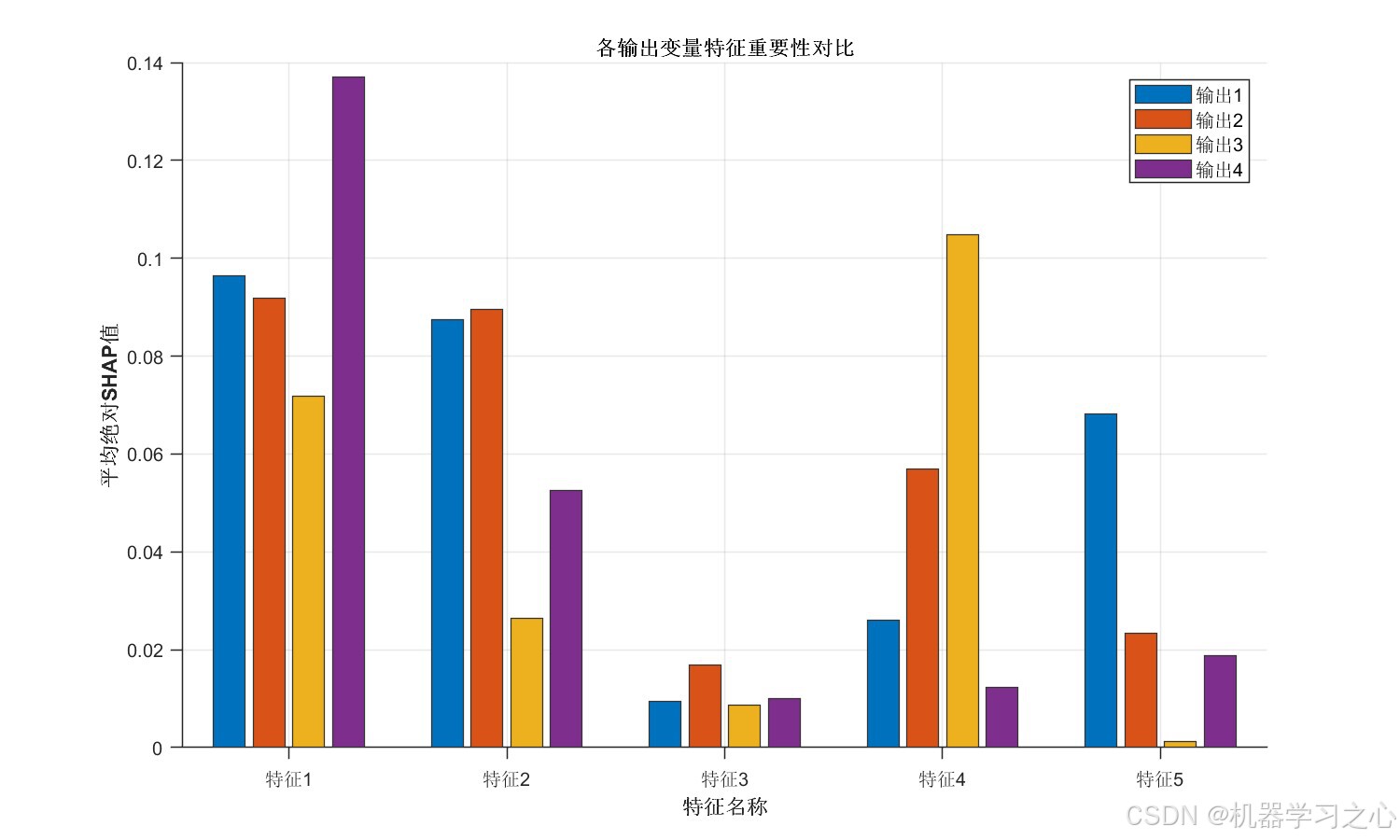

此外还有一张综合对比图，将4个输出变量的特征重要性并列展示，便于横向比较。

---

五、NSGA-II多目标优化

5.1 为什么需要多目标优化？

在真实场景中，多个目标往往相互冲突。例如本项目的4个目标：

• 最大化 y1 → 可能需要增大某些输入
• 最小化 y2 → 可能需要减小某些输入
• 最小化 y3 → 对输入的需求可能与其他目标矛盾
• 最小化 y4 → 又是一组约束

不存在一个解使所有目标同时达到最优 ，因此需要寻找一组Pareto最优解------在不降低至少一个目标的前提下，无法改善任何其他目标。

5.2 NSGA-II算法核心流程

初始化种群（100个个体）
    ↓
非支配排序（分层）
    ↓
拥挤距离计算
    ↓
┌───────────────────── 迭代50次 ─────────────────────┐
│  锦标赛选择（等级低优先→拥挤度大优先）               │
│  交叉操作（pc=0.85，产生80个子代）                   │
│  变异操作（mu=0.2）                                 │
│  父代+子代合并（180个）                              │
│  非支配排序 + 拥挤距离计算                           │
│  精英保留策略 → 保留前100个个体                      │
└─────────────────────────────────────────────────────┘
    ↓

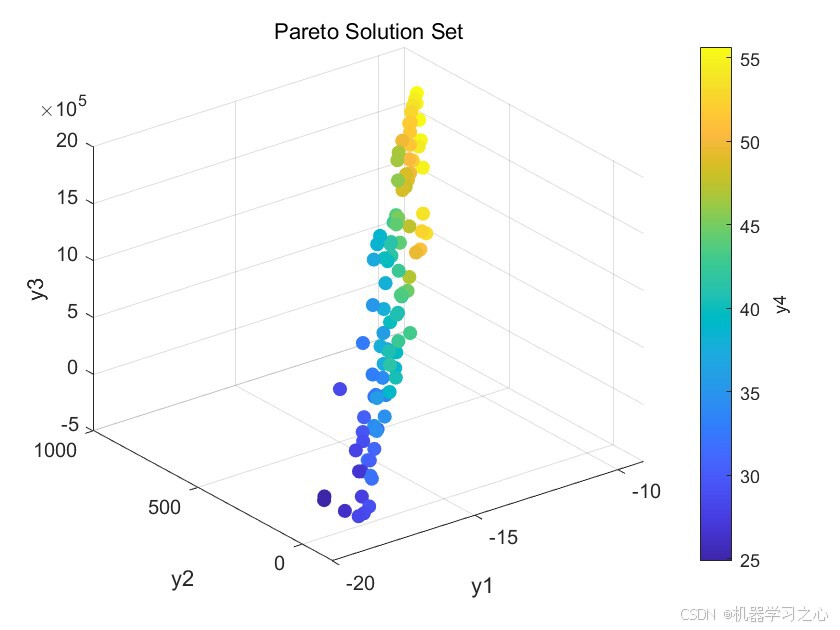

输出Pareto前沿（第1等级F1）

5.3 NSGA-II核心公式

非支配排序：个体p支配个体q当且仅当：

p.cost ≤ q.cost 对所有目标成立，且至少一个目标严格小于

拥挤距离：在同一非支配等级内，衡量个体周围的密度，用于保持解的多样性：

d_i = Σ_j |cost_j(i+1) - cost_j(i-1)| / (cost_j_max - cost_j_min)

边界个体的拥挤距离设为无穷大，使其优先被保留。

锦标赛选择 ：随机抽取2个个体，非支配等级低者胜出 ；等级相同时拥挤距离大者胜出------这保证了算法同时向Pareto前沿收敛并保持解的多样性。

5.4 变量约束与步长

变量	下界	上界	步长	取值个数
x1	1	13	1	13
x2	0	2.8	0.1	29
x3	3	21	0.5	37
x4	0.6	1.6	0.05	21
x5	6	41	1	36

5.5 目标函数设计

NSGA-II通过LSTM模型计算目标函数值：

function z = costfunction(x)
    load net net ps_input ps_output
    XTest = mapminmax('apply', x', ps_input);     % 归一化
    YPred_Test = predict(net, XTest);              % LSTM预测
    Ra = mapminmax('reverse', YPred_Test, ps_output); % 反归一化
    z = [-Ra(1); Ra(2); Ra(3); Ra(4)];             % max y1, min y2~y4
end

注意代码将 max y1 转化为 -Ra(1)，这是因为NSGA-II默认求解最小化问题，取负号实现最大化。

5.6 NSGA-II参数设定

参数	取值	说明
种群大小	100	每代个体数
最大迭代次数	50	进化代数
交叉概率	0.85	生成子代比例为种群的80%
变异概率	0.2	每个基因的变异概率
锦标赛选择大小	2	每次随机选2个进行竞争

---

六、运行环境

项目	规格
编程语言	MATLAB2024
核心工具箱	Deep Learning Toolbox、Statistics and Machine Learning Toolbox
依赖库	color.p、nclCM.p（自定义配色方案）
运行脚本	main1_LSTM.m（先运行）→ main2_NSGAII.m（后运行）
数据文件	data.xlsx（150×9）
模型文件	net.mat（训练好的LSTM网络 + 归一化参数）

---

七、应用场景

本技术方案适用于以下场景：

1. 工业参数优化

• 化工/冶金/制药过程的工艺参数调优
• 在产量、质量、能耗、排放等多目标间寻找最佳平衡点

2. 金融风控

• 多个风险指标的同时预测与优化
• 投资组合的收益-风险多目标优化

3. 能源管理

• 建筑/工厂能耗的多个指标预测与优化
• 新能源发电的功率预测与调度优化

4. 智能制造业

• 产品质量的多个维度预测与控制
• 加工参数的多目标优化（效率、精度、成本）

5. 环境科学

• 污染物排放的多个指标预测
• 环保工艺参数的多目标优化

---

八、总结与展望

项目亮点

1. 端到端完整流程：从数据到预测、从可解释性到优化，一站式解决
2. LSTM + SHAP 组合：不仅预测，还"讲人话"解释为什么这么预测
3. 多目标Pareto优化：现实世界的问题从来不是单目标，NSGA-II提供了科学的折中方案
4. 代码可复用性高：模块化设计，可快速迁移到其他领域

改进方向

• 探索更优的LSTM结构：增加更多隐藏层或使用双向LSTM/BiLSTM
• 引入贝叶斯超参数优化：自动搜索LSTM和NSGA-II的最佳参数组合
• 增加更多可解释性方法：结合Grad-CAM、Integrated Gradients等方法交叉验证
• 部署到生产环境：将MATLAB模型转换为Python ONNX或TensorFlow格式，便于上线

---

---

本文基于MATLAB实现，完整代码包括 main1_LSTM.m（建模+SHAP分析）和 main2_NSGAII.m（NSGA-II优化），数据文件为 data.xlsx，模型文件为 net.mat。
