three.js最小地图运行时(八): 瓦片调试网格

瓦片调试网格：让身份、位置与坐标转换同时可见

到目前为止，地图可以平移、缩放、旋转和倾斜，但场景还是空的。直接进入 MVT 下载与解码会把网络、Protobuf、样式、几何和相机问题叠在一起。更好的下一步是只画瓦片边界。

TileGridLayer 是一件诊断仪器：它不加载任何 PBF，只把一组明确给定的 TileKey 变成 world-space 线框与标签。若线框能稳定贴在地面、跨 wrap 连续、地址与 cursor 转换一致，就说明运行时的坐标主干已经可用。

1. 调试网格要证明什么

它同时检验五件事：

1. TileKey 是否把内容身份和空间实例分开；
2. canonical XYZ 边界能否恢复为正确的 Mercator 范围；
3. wrap 是否只改变水平位置，而不制造新内容身份；
4. Mercator 边界能否用当前 snapshot 转成 render-local 坐标；
5. 线框、标签、cursor inspector 是否读取同一代 ViewState/TransformSnapshot。

它不证明：

• 当前集合完整覆盖倾斜视口；
• PBF URL、解码或几何构建正确；
• 父子替换没有洞；
• cache 和并发调度满足生产合同。

这些分别属于后续章节。诊断工具的价值来自边界清楚，而不是假装已经实现全部引擎。

2. TileKey 的五个字段

本手册第二部分固定结构：

{
  displayZ,
  canonicalZ,
  canonicalX,
  canonicalY,
  wrap,
}

字段	单位/类型	约束	作用
displayZ	non-negative integer	displayZ >= canonicalZ	当前显示/过缩放级别
canonicalZ	non-negative integer	通用构造器上限 30；本实验剖面上限 15	数据内容的源层级
canonicalX	tile index	[0,2^canonicalZ−1]	规范世界水平地址
canonicalY	tile index	[0,2^canonicalZ−1]	规范世界垂直地址
wrap	safe integer	可正可负	水平重复世界编号

TileKey 创建后冻结。不要在对象上后来补 loaded、visible 或 opacity；身份值与生命周期状态属于不同领域。

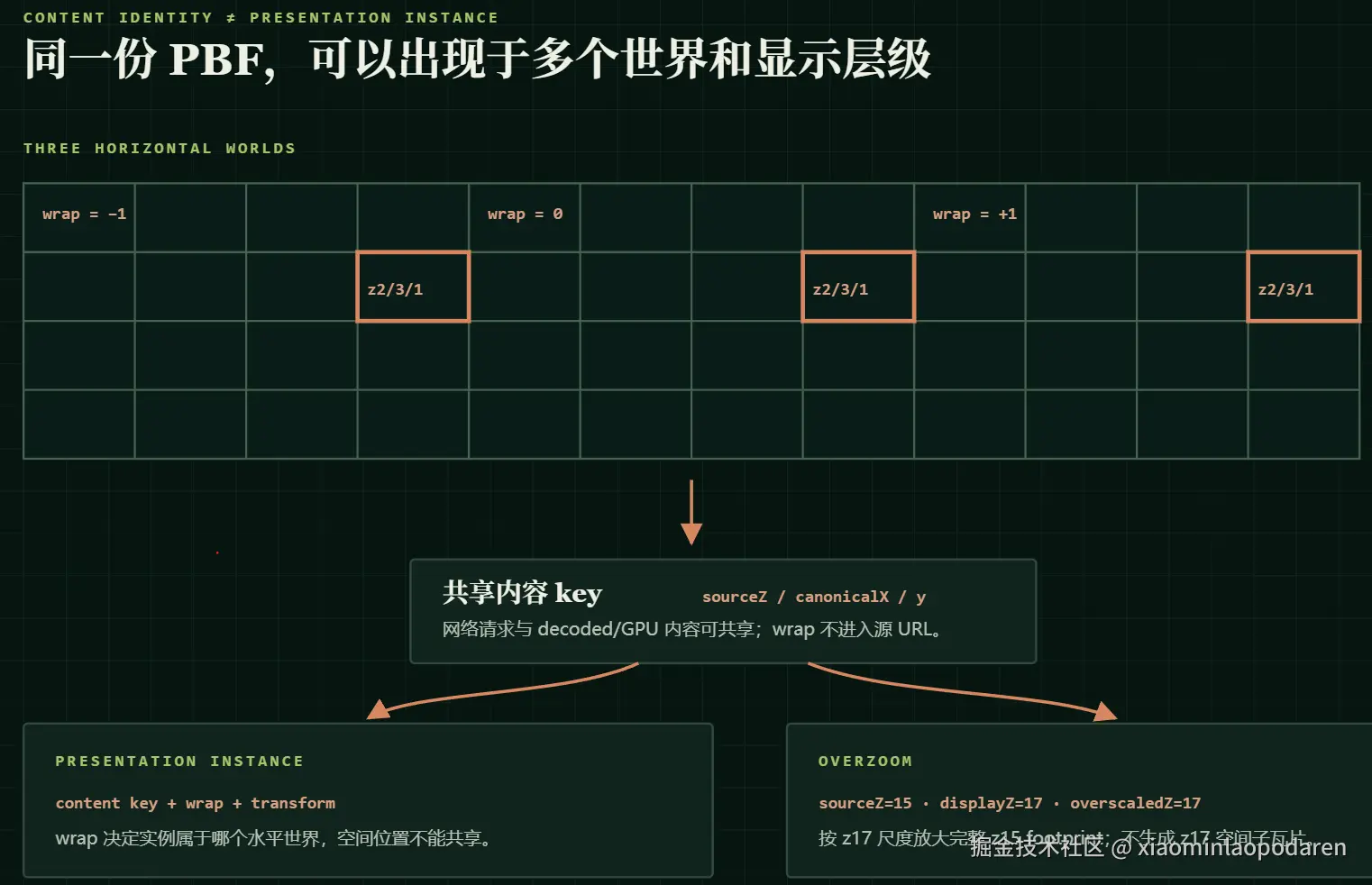

3. 两种 ID 解决两种问题

内容 ID

getTileId(key) === "canonicalZ/canonicalX/canonicalY"

它忽略 displayZ 与 wrap。同一份源内容在更高显示 zoom 或相邻重复世界出现时，仍应共享请求、解码结果和缓存条目。

空间 ID

getTileSpatialId(key)
// "displayZ/canonicalZ/canonicalX/canonicalY@wrap"

它保留呈现所需字段。场景实例、可见集合与替换判断不能只用内容 ID，否则同一瓦片在 wrap=0 和 wrap=1 的两个位置会互相覆盖。

假设：

A = display 15, canonical 15/26821/13398, wrap 0
B = display 15, canonical 15/26821/13398, wrap 1
C = display 17, canonical 15/26821/13398, wrap 0

三者内容 ID 相同；空间 ID 全部不同。A/B 的差异是重复世界，A/C 的差异是过缩放呈现代际。

4. displayZ 不改变 canonical footprint

displayZ > canonicalZ 表示视图继续放大，但数据源没有更细一级内容。它不会把一个 canonical tile 凭空拆成四个未知子瓦片。

在本 TileKey 结构中，地理 footprint 始终由 canonicalZ/X/Y + wrap 决定；displayZ 留给：

• 过缩放比例和样式判断；
• 空间实例代际；
• 后续替换/保留策略。

真正请求更细 source tile 时，canonicalZ/X/Y 本身会改变。

5. 从 TileKey 恢复 Mercator 边界

令：
$$n=2canonicalZn=2^\{canonicalZ\}$$ n=2canonicalZ

先恢复连续世界的 x：
$$unwrappedX=canonicalX+wrap\cdot nunwrappedX=canonicalX+wrap\backslash cdot\; n$$ unwrappedX=canonicalX+wrap⋅n

边界为：
$$west=\; unwrappedXn\; ,east=\; unwrappedX+1n\; west=\backslash frac\{unwrappedX\}\{n\},\backslash qquad\; east=\backslash frac\{unwrappedX+1\}\{n\}$$ west=nunwrappedX,east=nunwrappedX+1
$$north=\; canonicalYn\; ,south=\; canonicalY+1n\; north=\backslash frac\{canonicalY\}\{n\},\backslash qquad\; south=\backslash frac\{canonicalY+1\}\{n\}$$ north=ncanonicalY,south=ncanonicalY+1

north < south，因为 normalized Mercator y 向南增加。wrap 只进入 west/east，不进入 north/south。

6. 从 Mercator 边界进入 render-local

TransformSnapshot 给出本帧的 origin 与 worldSize。四条边分别转换：
$$X=(xm-originx)\cdot worldSize\; X=(x\_m-origin\_x)\backslash cdot\; worldSize$$ X=(xm−originx)⋅worldSize
$$Z=(ym-originy)\cdot worldSize\; Z=(y\_m-origin\_y)\backslash cdot\; worldSize$$ Z=(ym−originy)⋅worldSize

于是西北角、东北角、东南角、西南角依次为：

(westLocal,  0.5, northLocal)
(eastLocal,  0.5, northLocal)
(eastLocal,  0.5, southLocal)
(westLocal,  0.5, southLocal)

Y=0.5 只是让线框略高于零高程地面，避免未来增加底色后发生 z-fighting；它不是海拔。

边界转换必须使用传给 setKeys 的 snapshot，而不是在循环中读取 live camera。否则一次异步更新可能拿 TileKey A、origin B 和 matrix C，线框会在平移时抖动或错位。

7. 为什么用 THREE.LineLoop

每个 tile 只有四个顶点，LineLoop 会自动闭合最后一条边，适合教学调试：

• 顶点顺序直接对应 NW → NE → SE → SW；
• geometry 可以独立标记 tileSpatialId；
• 不需要三角化或 shader；
• canonical world 与 wrapped world 可以使用不同颜色。

这不是高性能生产实现。生产网格若一次显示几百个边界，应合批到一个动态 buffer；本阶段最多绘制一个很小的邻域，保留"一 key 一对象"更利于检查。

8. world-space Sprite 标签

标签先在 2D canvas 上绘制，再作为 CanvasTexture 绑定到 THREE.Sprite：

13/6745/3342@0
d17 · 15/26821/13398@1

Sprite 会面向相机，但它仍是 scene 中的 world-space 对象：

• position 位于 tile 中心的 render-local 坐标；
• scale 使用 world units，而不是固定屏幕像素；
• bearing/pitch 改变时，标签跟随瓦片位置；
• 每次 origin/zoom 变化时，和边界一起由新 snapshot 重建。

"面向相机"不等于"屏幕 HUD"。若把标签做成绝对定位 DOM，线框变换与标签投影会变成两条独立路径，更难发现坐标错误。

9. 本阶段如何产生调试 keys

Stage 02 先取 floor(viewState.zoom)，再把这个局部调试层级 夹到 DEBUG_TILE_PROFILE.minZoom/maxZoom。ViewState 自身仍保留连续 zoom。随后求中心点所在 XYZ，并枚举固定半径：

const displayZ = clamp(
  Math.floor(viewState.zoom),
  DEBUG_TILE_PROFILE.minZoom,
  DEBUG_TILE_PROFILE.maxZoom,
);

dy = -3 ... +3
dx = -3 ... +3

水平 x 先保留为 unwrappedX，再拆成 canonical x + wrap；垂直 y 超出 [0,n−1] 就跳过。这样可以在反经线附近看到同一 canonical 内容进入不同 wrap。

这是 center neighborhood，不是 viewport cover。

当 viewport 很宽、pitch 很高或 zoom 较低时，7×7 邻域可能不覆盖全部可见地面；当 viewport 很小时，它又可能多画许多线框。第 3 部分会从四角射线与视口地面 polygon 计算真正的候选集合，并处理 horizon、边界相交和安全扩张。

10. cursor inspector 是坐标链路探针

pointermove 时，Stage 02 把 clientX/clientY 先减去 canvas 边界，得到 CSS screen point，再调用：

const hit = runtime.transform.screenPointToGround(x, y);
const lngLat = runtime.transform.unprojectScreen(x, y);

面板同时显示：

1. screen (x,y)，CSS pixels；
2. render-local (X,Y,Z)，world units；
3. normalized Mercator (x_m,y_m)，unitless；
4. geographic (lng,lat)，degrees；
5. 当前 debug TileKey。

若 cursor 跨过某条线时地址没有随之变化，问题位于 Mercator → XYZ；若地址正确但线在别处，问题位于 TileKey bounds → render-local；若只有旋转/倾斜后错位，问题通常在 camera 或 screen ray。

11. 更新与释放

每次 viewchange，调试阶段重新计算小邻域并调用：

gridLayer.setKeys(keys, transformSnapshot);
runtime.requestRender();

setKeys 先按 spatial ID 去重并生成稳定 signature。若 signature 没变，旧 geometry 与 CanvasTexture 全部复用；layer 只根据"建立对象时的 base snapshot"和"当前 snapshot"更新 group transform：
$$scale=\; worldSiz\; enew\; worldSiz\; ebase\; scale=\backslash frac\{worldSize\_\{new\}\}\{worldSize\_\{base\}\}$$ scale=worldSizebaseworldSizenew
$$offset=(origi\; nbase\; -origi\; nnew\; )\cdot worldSiz\; enew\; offset=(origin\_\{base\}-origin\_\{new\})\backslash cdot\; worldSize\_\{new\}$$ offset=(originbase−originnew)⋅worldSizenew

代入旧顶点 $(mercator-origi\; nbase\; )\cdot worldSiz\; ebase\; (mercator-origin\_\{base\})\backslash cdot\; worldSize\_\{base\}$ (mercator−originbase)⋅worldSizebase 后，结果正好是新局部坐标。只有跨入新中心瓦片或切换整数层级导致 spatial key 集合改变时，layer 才释放旧 geometry、label material 与 CanvasTexture，并建立新对象。共享线材质只在整个 layer dispose 时释放一次。

这仍不是瓦片缓存。group transform 复用只避免连续交互时重复绘制文字纹理，不跟踪请求、加载状态或替换依赖；真正 MVT geometry 会在后续引入保留、复用和 cache。

12. 本章固定的不变量

1. TileKey 所有字段是已验证、冻结的整数；
2. 内容 ID 忽略 displayZ/wrap，空间 ID 保留它们；
3. wrap 只改变水平 footprint，不改变 URL 内容身份；
4. tile bounds 来自 canonical 地址，不从相机或 label 反推；
5. 所有 render-local 顶点使用同一个 TransformSnapshot；
6. label 是附着在 tile 中心的 world-space Sprite；
7. Stage 02 邻域只受离线逻辑剖面约束，不读取网络或内容状态；
8. Stage 02 邻域只是诊断样本，不宣称视口覆盖完整。

---
