一、系统设计背景
六足机器人属于仿生机器人，依靠多组舵机协同配合完成步态行走，相比轮式机器人，它具备更强的地形适应能力，可以在凹凸不平复杂地面完成移动，在勘探、救灾场景具备应用潜力。 实物六足机器人硬件成本高，舵机调试繁琐。借助 Proteus 仿真可以在虚拟环境完成硬件电路搭建、步态逻辑调试，提前验证控制算法，降低实物开发调试难度。本设计以 STM32 为主控，多路舵机模拟六足肢体，搭配姿态传感器、OLED、蓝牙模块，完成整套六足机器人仿真系统。
二、系统整体硬件方案
2.1 主控芯片
主控使用STM32F103C8T6 单片机，作为系统核心，输出多路 PWM 信号控制舵机转动角度；读取 MPU6050 姿态数据；驱动 OLED 屏幕显示状态；处理按键指令；与 HC‑05 蓝牙模块完成串口通信。
2.2 各硬件模块介绍
- 舵机执行单元 一共 12 路舵机，六足机器人每条机械腿配置 2 个舵机，分别控制腿部抬升、摆动，通过输出不同占空比 PWM 信号，控制舵机转角，模拟仿生步态，实现前进、后退、转向动作。
- MPU6050 姿态检测模块 模拟六足机器人姿态传感器，检测机器人倾斜角度，电位器 RV2 模拟角度测量输入，用于姿态采集，可实现姿态反馈，为步态平衡算法提供原始数据。
- OLED 显示模块 OLED 屏幕实时显示机器人运行状态、姿态角度、运动模式，直观展示系统工作信息。
- 按键控制模块 设置前进、后退、左转、右转、停止 5 个独立按键，本地手动控制机器人运动模式，方便调试各个步态。
- HC‑05 蓝牙模块 蓝牙串口通信，手机蓝牙串口助手发送指令，无线远程控制六足机器人，切换运动状态。
- 人机交互串口接口 预留串口虚拟终端，打印调试日志，方便观察舵机控制、姿态数据。

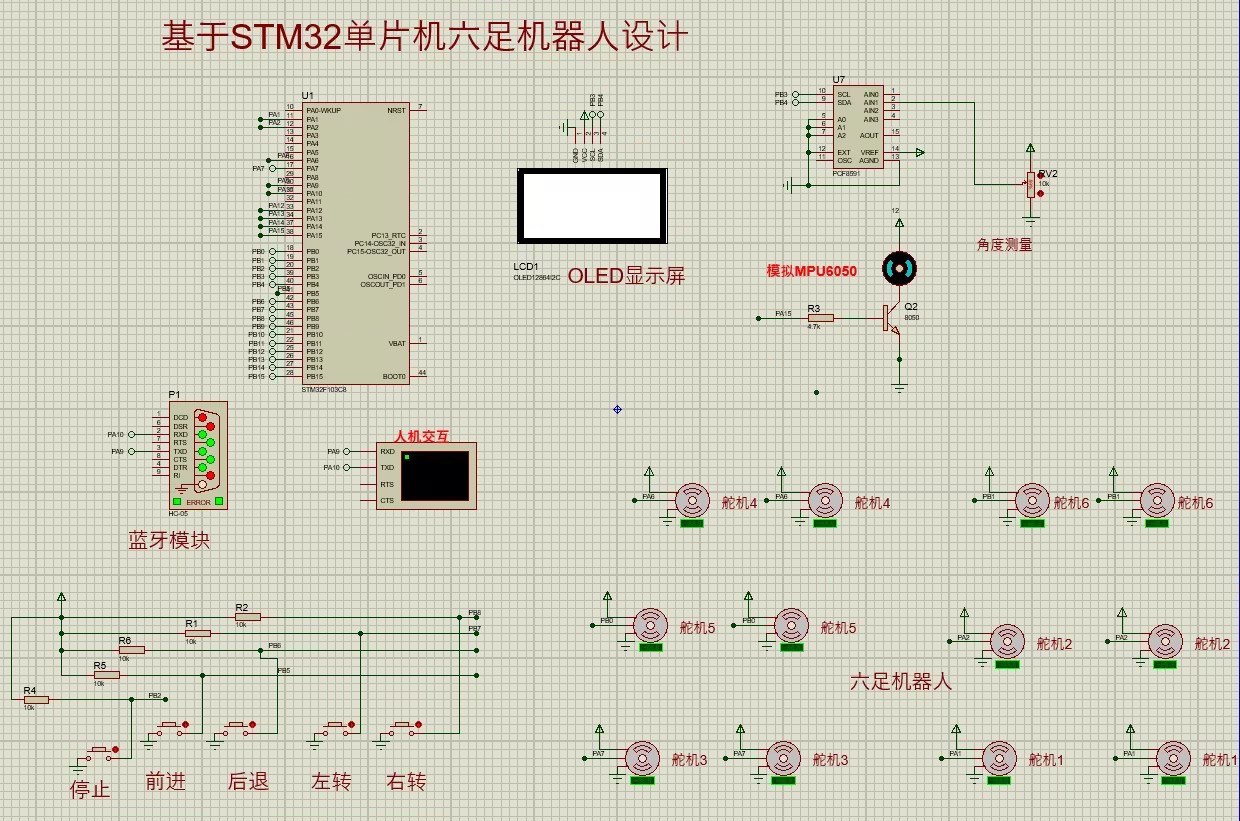

2.3 Proteus 仿真原理图
完整仿真电路如下图：
（粘贴你的仿真截图） STM32 输出多路 PWM 驱动 12 个舵机；按键可以直接切换运动模式；MPU6050 采集姿态；OLED 刷新状态；蓝牙模块接收外部控制指令。
三、系统功能与工作原理
- 系统上电初始化 完成 GPIO、定时器 PWM、I2C、串口、OLED 初始化；舵机复位到初始姿态；OLED 屏幕显示系统初始化信息，等待控制指令。
- 按键本地控制 检测按键电平：
- 前进：输出对应 PWM，12 路舵机协同输出三角步态，六足交替抬足迈步向前移动；
- 后退：舵机调整步态相位，机器人向后行走；
- 左转、右转：左右两侧腿部舵机差异化运动，实现转向；
- 停止：全部舵机锁止，机器人保持静止姿态。
- 蓝牙无线控制 HC‑05 蓝牙模块接收手机下发指令，解析指令之后切换机器人运动模式，实现无线遥控。
- 姿态采集与 OLED 显示 读取 MPU6050 姿态角度数据，OLED 屏幕实时打印当前运动模式、倾角数据；可以基于姿态数据后续拓展平衡校正功能。
- 步态协同逻辑 六足机器人采用三角步态，将 12 个舵机分成两组，交替完成抬腿、摆腿、落腿动作，保证行走过程中始终有三条腿支撑机身，维持机身稳定。
四、软件设计流程
- 系统初始化：定时器 PWM（舵机驱动）、I2C（MPU6050）、串口（蓝牙）、OLED、GPIO 按键初始化。
- 扫描按键输入，同时接收蓝牙串口指令。
- 判断运动指令：前进 / 后退 / 左转 / 右转 / 停止。
- 根据步态算法输出多路 PWM，修改每一路舵机角度，完成腿部动作。
- 读取 MPU6050 姿态角度，OLED 刷新显示运动状态与角度数据。
- 循环往复，持续响应控制指令。
五、仿真运行效果
仿真运行后，OLED 屏幕点亮；按下不同功能按键，对应舵机按照三角步态转动，模拟六足机器人抬腿、迈步动作；蓝牙模块可以接收外部指令切换运动模式；MPU6050 采集角度数据在 OLED 实时刷新，完整实现六足机器人基础运动控制仿真。
六、总结与拓展方向
本设计在 Proteus 仿真环境完成 STM32 六足仿生机器人，实现按键 / 蓝牙双模式控制、12 路舵机步态驱动、姿态检测、OLED 状态显示，完整验证六足机器人三角步态控制逻辑，适合课程设计、毕业设计学习。
后续拓展方向：
- 优化三角步态代码，增加蠕行、转弯、爬坡多种步态；
- 利用 MPU6050 姿态数据，增加机身平衡校正算法；
- 增加超声波避障模块，实现自动避障行走；
- 实物移植，使用真实舵机、MPU6050 搭建实体六足机器人；
- 增加上位机，电脑端可视化调节各个舵机角度参数。
