LUZ105 软包装紫外激光标识系统:从单机替换到产线闭环的工程拆解

LUZ105 负责完成紫外激光标识,但量产交付还需要材料工艺、输送定位、触发同步、烟尘净化、视觉检测与数据接口共同闭合。

一、系统边界:为什么不能只比较激光主机

软包装材料薄、柔性高,运行中容易受到张力、起伏和位置偏差影响。激光器参数只能回答在某一工艺窗口内能否形成标识,无法单独保证每个产品都在正确位置、正确时间获得一致结果。

因此,LUZ105 项目应先定义系统边界:激光负责标刻,输送与定位负责稳定工件状态,传感器和 PLC 负责触发,净化系统控制烟尘,视觉与追溯系统负责验证和记录。

  • 单机选型解决设备能力
  • 系统设计解决连续运行
  • 验收标准需要覆盖整条链路

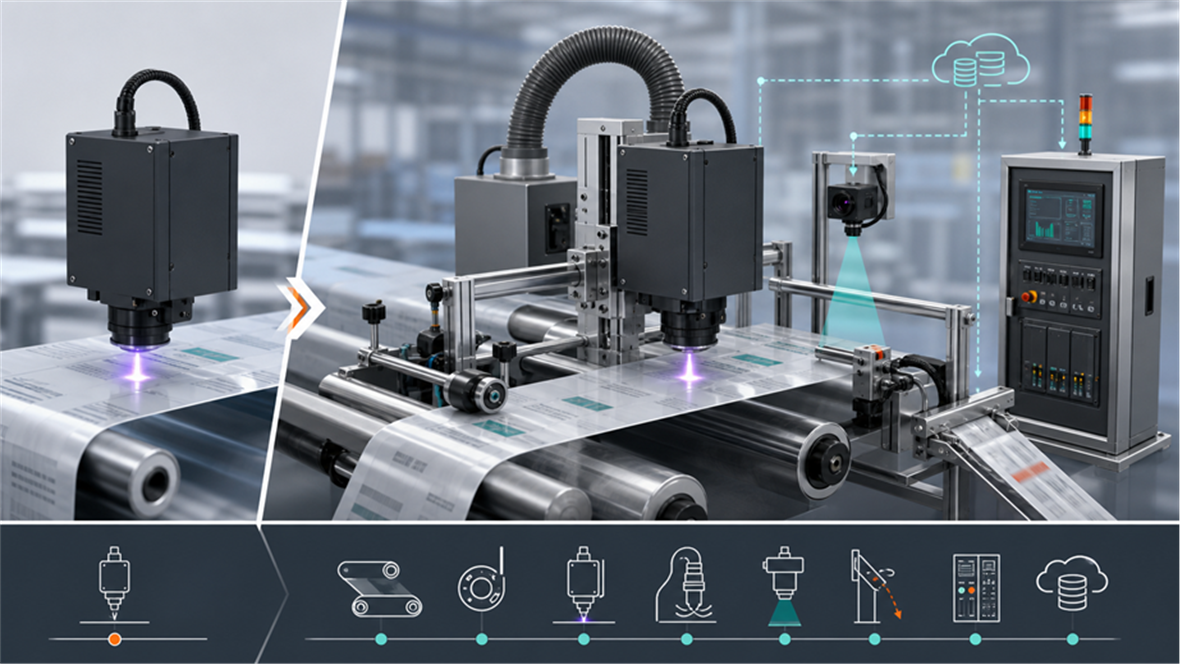

配图 1|软包装标识升级:从孤立单机走向完整系统

二、材料与工艺:建立可复现的参数窗口

PET、BOPP、复合膜、铝塑膜以及不同油墨或涂层,对紫外激光的响应并不相同。项目应使用真实上线材料进行测试,覆盖主要供应商和关键批次,并同时检查对比度、边缘质量、热影响、包装完整性和机器识读结果。

打样阶段不仅要找到最好看的参数,还要记录功率、速度、频率、焦距、码面尺寸和材料批次,形成可复用配方。未经材料验证,不宜直接承诺量产效果。

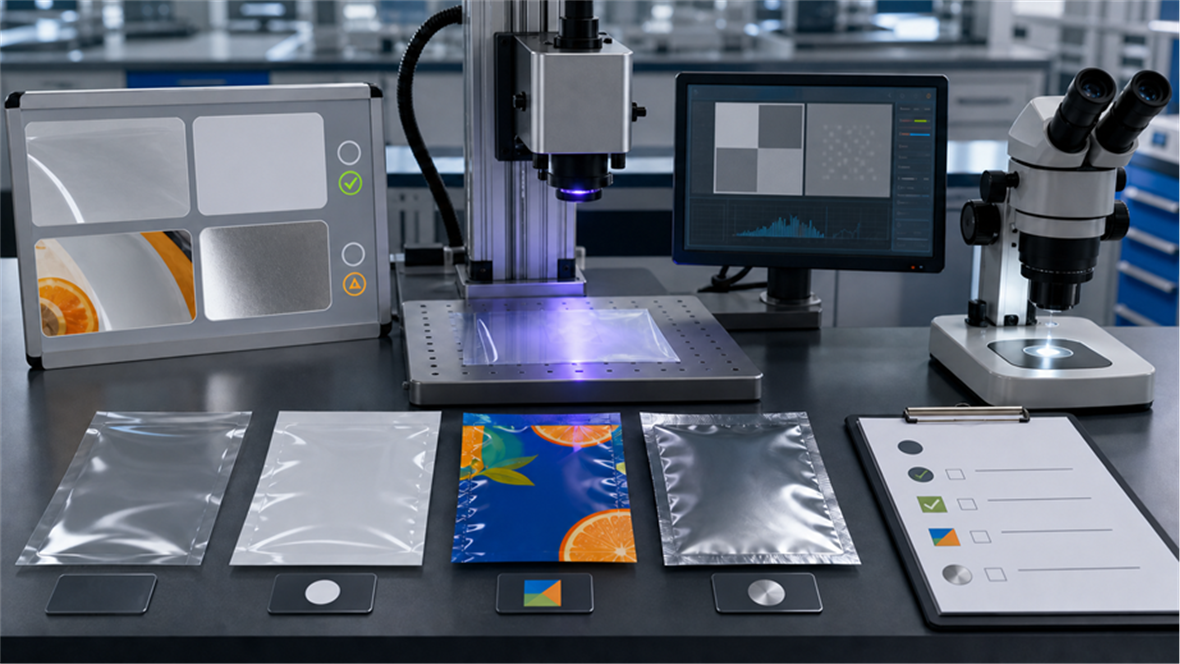

配图 2|材料与工艺验证是方案设计的前置步骤

三、输送与定位:保持焦距和标识位置稳定

软包装进入打标区时,膜面起伏、打滑、褶皱或横向偏移都会改变焦距和标识位置。根据线体条件,可评估导向轮、压平机构、负压支撑、限位结构或张力控制。

紧凑工位还需同时容纳激光头、支架、防护、吸烟口、相机和维护空间。判断能否安装时,应以整套布局为单位,而不是只看 LUZ105 外形尺寸。

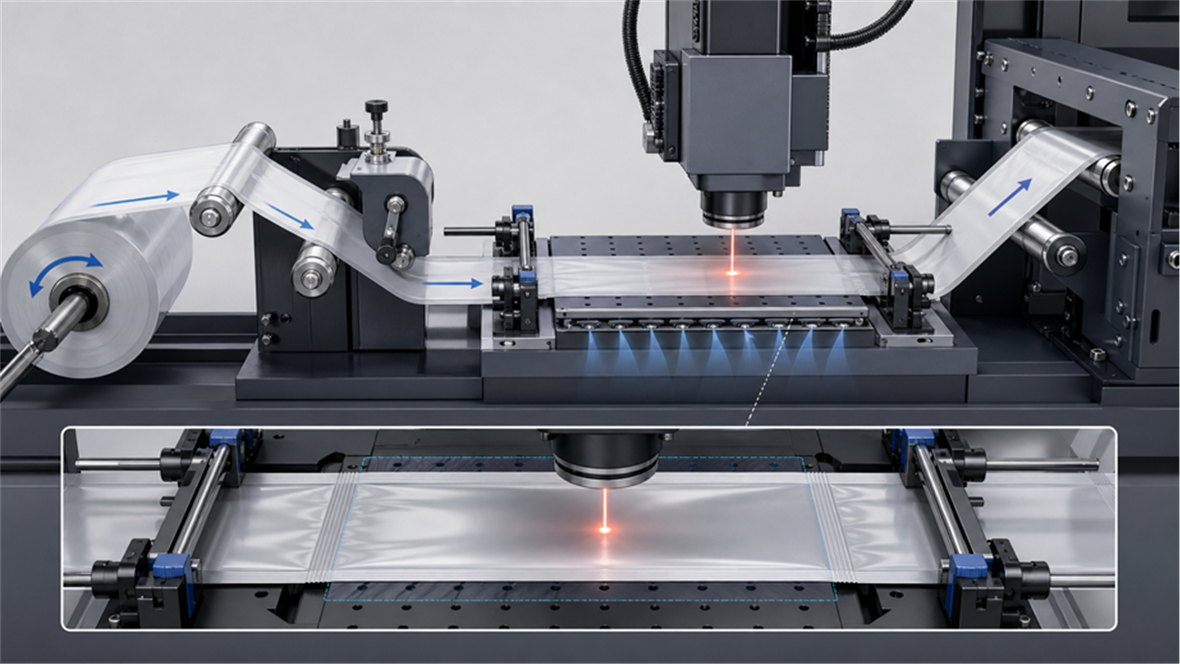

配图 3|输送、导向、压平与定位共同决定打标窗口

四、触发与节拍:把产品位置、速度和数据对齐

产品间距稳定时可采用光电触发;速度波动明显的连续输送,可结合编码器同步;内容需要与工单、批次或追溯码绑定时,还要定义 PLC/MES 数据下发和换码逻辑。

联调应覆盖匀速、启停、加减速、换卷和异常恢复。只在低速匀速段验证,可能遗漏重打、漏打、内容错配或位置漂移。

  • 确认触发点与打标点距离
  • 确认编码器比例和速度范围
  • 确认数据更新与产品一一对应

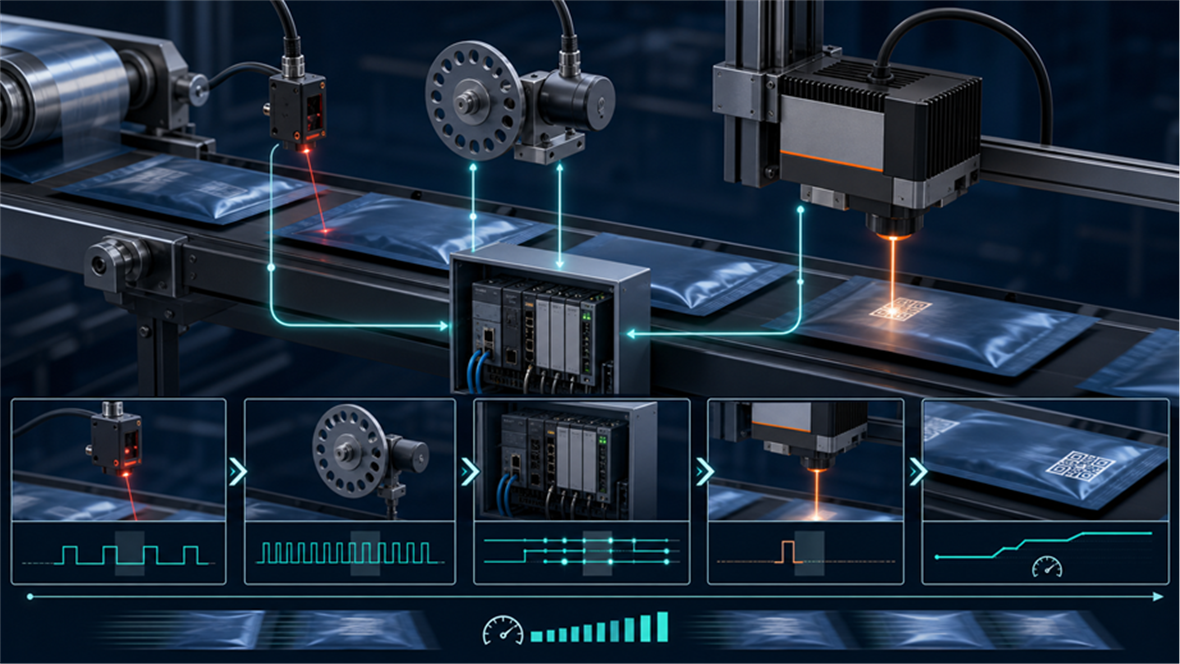

配图 4|光电、编码器、PLC 与激光需要稳定同步

五、烟尘净化:把光路和相机保护纳入设计

紫外激光属于低热影响加工,但材料表面发生变化时仍可能产生细微颗粒和气味。吸风口应靠近污染源,并避免气流扰动膜面。净化能力还需结合材料、码面和连续运行强度评估。

烟尘若回流到保护镜片或视觉窗口,可能引起清晰度和识读波动。净化系统的滤芯状态、维护空间和报警方式,应在机械布局和电气设计阶段一并确定。

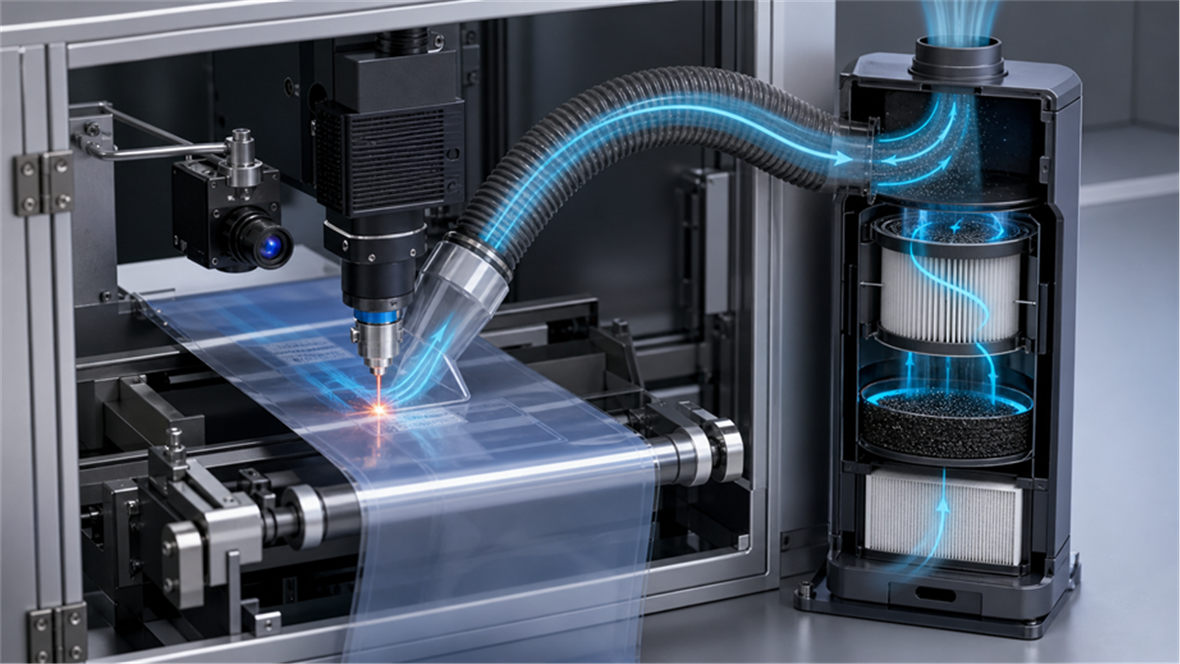

配图 5|烟尘净化应围绕源头捕集和长期维护设计

六、视觉与追溯:完成标识质量闭环

打标完成后,可根据项目要求进行二维码、DM 码、字符、位置和缺损检测,并将结果传给 PLC、剔除机构或 MES。对于 UDI、监管码或序列化场景,还需要把标识内容、读码结果、时间和工位数据关联。

建议在方案阶段明确异常件是报警、停机还是剔除,并定义断网、数据写入失败和换卷后的恢复策略。这样,LUZ105 才能成为可管理的工业标识节点,而不是孤立设备。

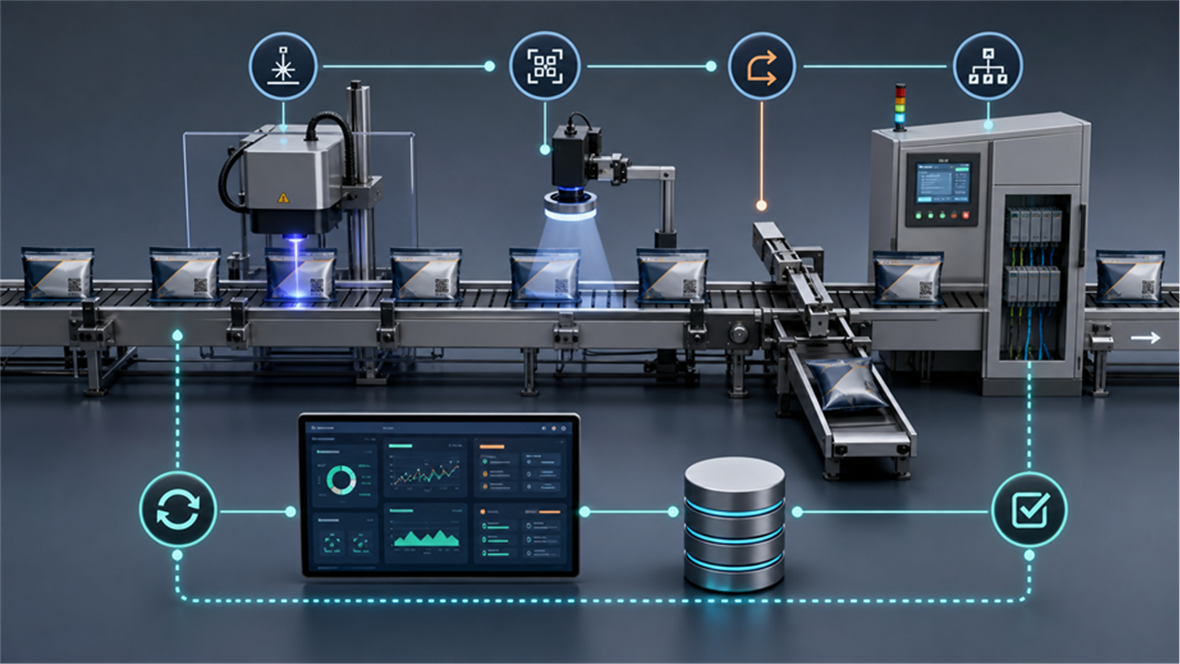

配图 6|视觉检测、剔除与追溯构成质量闭环

结语

LUZ105 的工程价值不止于完成一次紫外激光标刻。材料、输送、同步、净化、检测和追溯共同决定量产稳定性。以系统边界组织设计、联调和验收,更利于后续在多产线、多工厂复制。

关键词 / 标签

LUZ105 、紫外激光、软包装标识、飞行打标、编码器、 PLC 、 MES 、视觉检测、追溯系统、系统集成
