手搓JSVM第 5 篇：写第一个编译器：从 AST 生成 IR

源码地址：

github.com/MoMeak9/scr...

1. 本文目标

前四篇里，我们一直在手写 VM 指令或 bytecode。这一篇，我们希望给定这样一段源码：

javascript 复制代码

let a = 1 + 2;
a;

它能自动变成类似下面的中间指令：

plaintext 复制代码

load_const r0, 1
load_const r1, 2
binary r2, r0, r1, '+'
init_slot slot0, r2
load_slot r3, slot0
return r3

本篇要解决的问题是：

如何从 JavaScript 源码结构自动生成 VM 能理解的 IR？

我们会亲手实现一个极小编译器，支持：

数字字面量；
标识符读取；
二元表达式；
let 变量声明；
表达式语句；
最后的隐式返回。

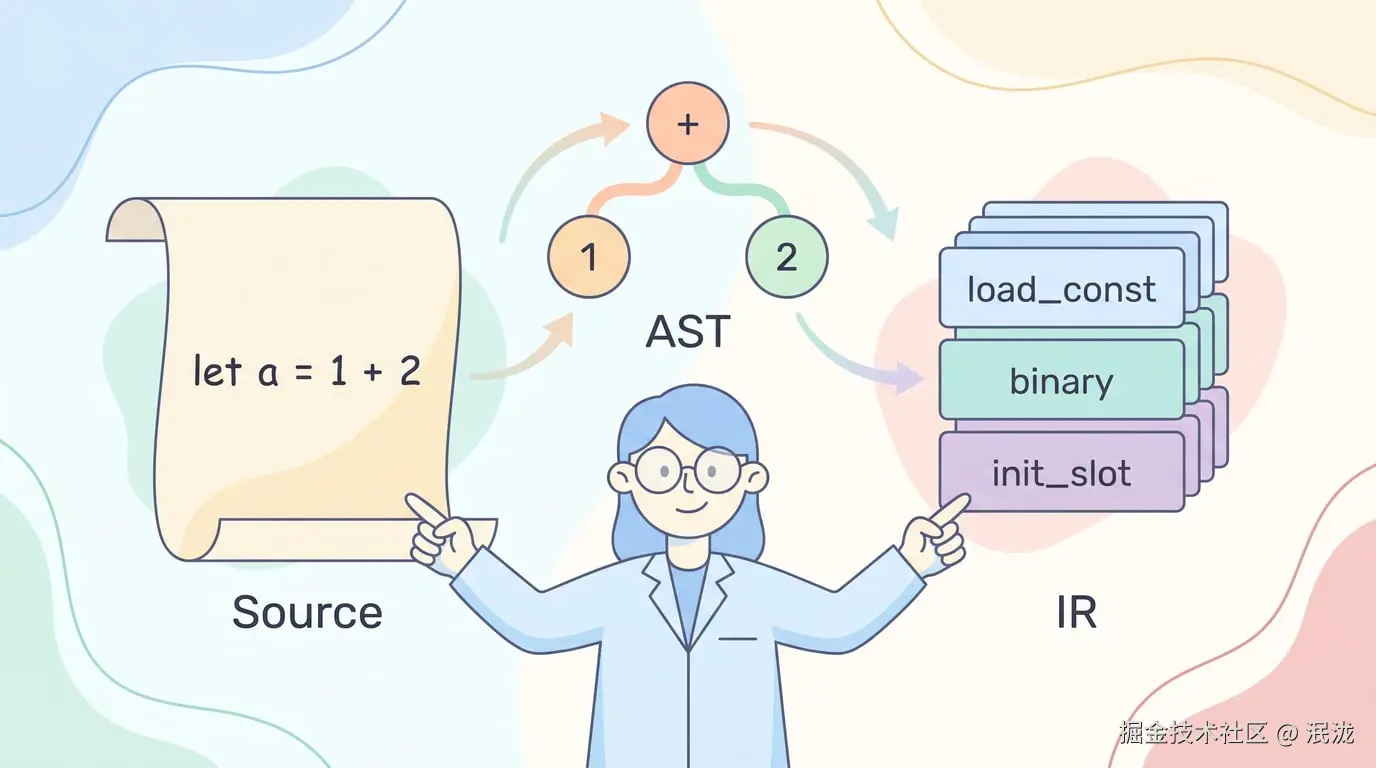

2. 为什么需要 AST 和 IR

到目前为止，我们写指令像是在手写菜谱：

plaintext 复制代码

LOAD_CONST r0, const[0]
LOAD_CONST r1, const[1]
BINARY r2, r0, r1, '+'

但真正的用户只会写源码：

javascript 复制代码

let a = 1 + 2;
a;

所以我们需要一个"翻译员"：

plaintext 复制代码

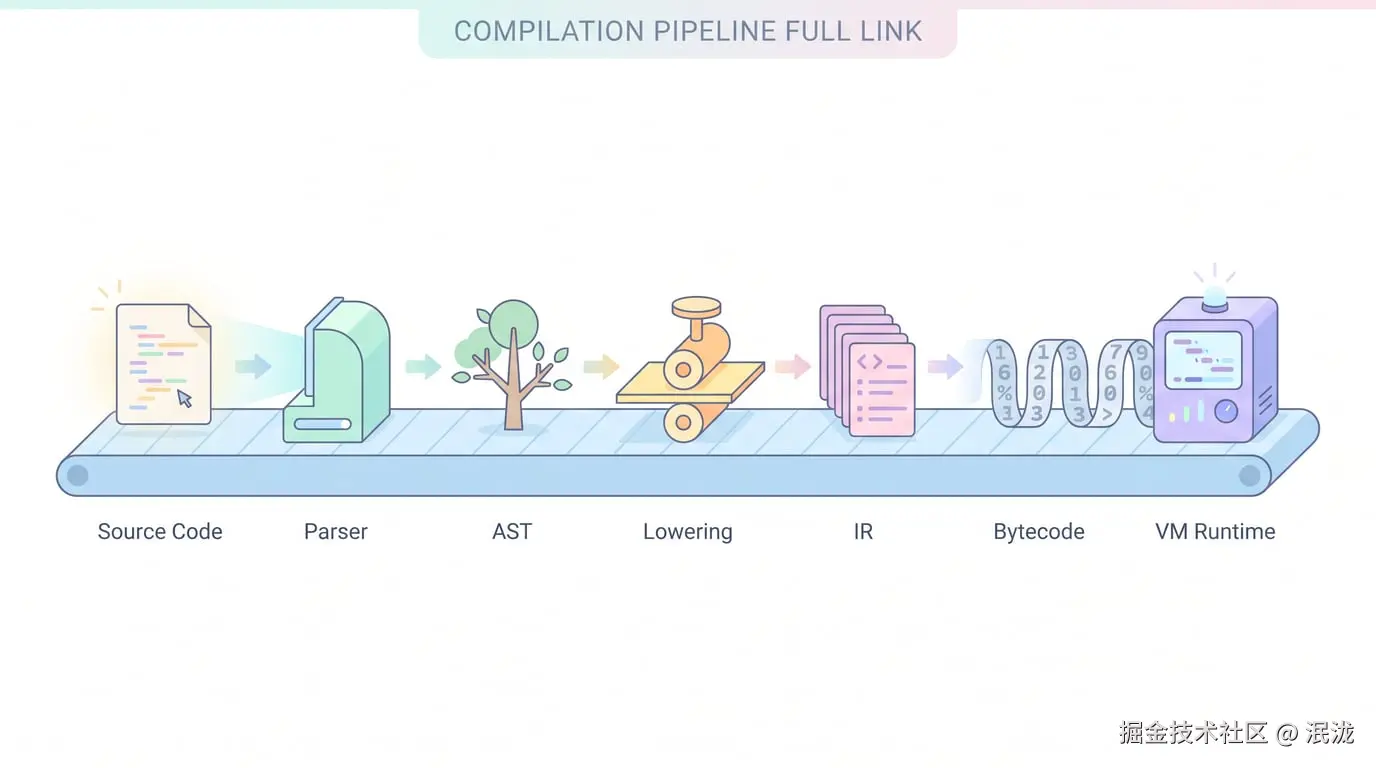

Source -> AST -> IR -> Bytecode -> Runtime

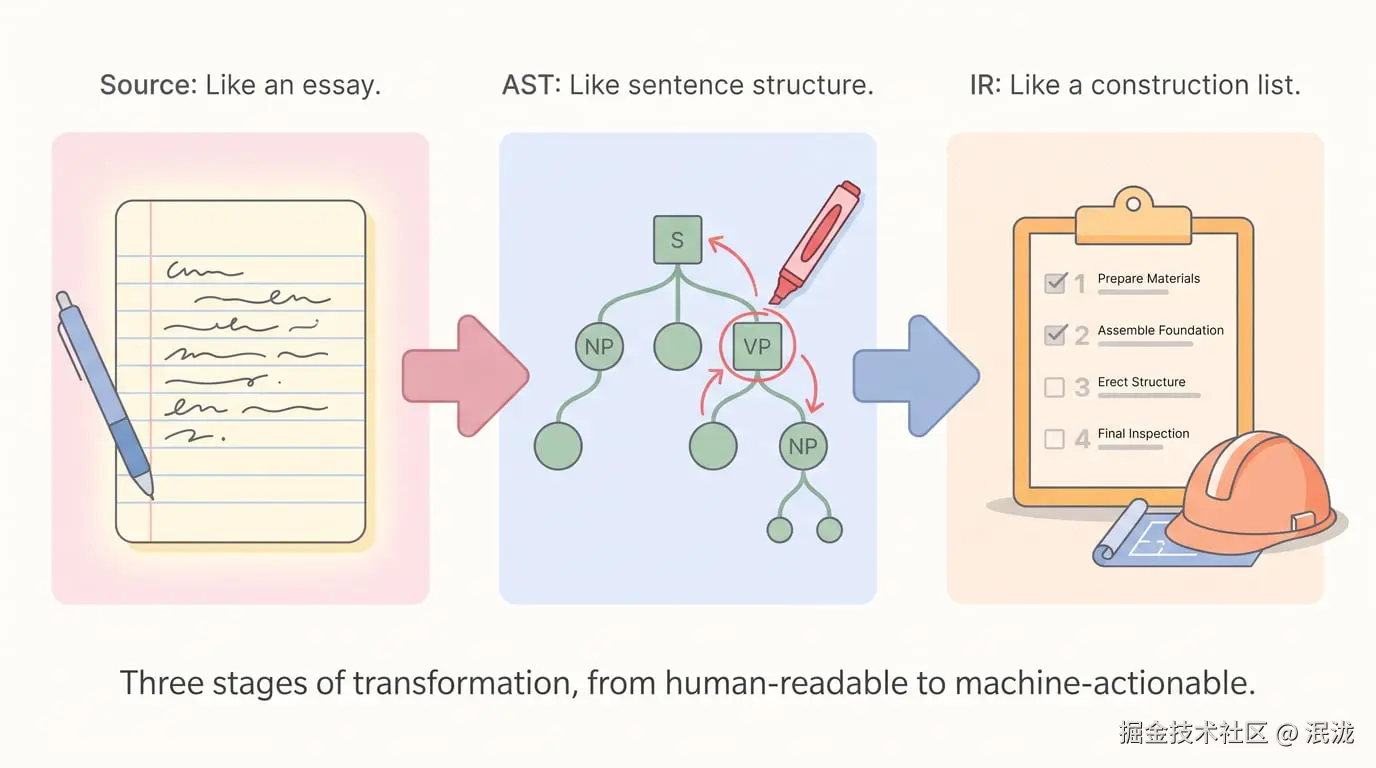

形象化比喻：从作文到施工图

JavaScript 源码像一篇作文，适合人读：

plaintext 复制代码

先声明 a，它的值是 1 + 2，然后读取 a。

AST 像语文老师画出的句子结构：

plaintext 复制代码

变量声明
  名字：a
  初始值：二元表达式
    左边：1
    右边：2

IR 像施工队真正拿去干活的步骤清单：

plaintext 复制代码

r0 = 1
r1 = 2
r2 = r0 + r1
a = r2
r3 = a
return r3

AST 告诉我们"代码长什么样"，IR 告诉 VM "按什么顺序做"。

3. 前置知识

概念	说明
Source	用户写的 JS 源码
AST	抽象语法树，表达语法结构
IR	中间表示，表达执行顺序
Lowering	把 AST 降级成 IR 的过程
Register	保存表达式临时值
Slot	保存变量绑定

4. 源码中的对应位置

在正式源码的编译流程中，pipeline.ts 会先 parse 和 normalize AST，再调用 lowerToIR()，然后才进入寄存器分配和 bytecode emit。

概念	源码位置	说明
Parser	`src/compiler/frontend.ts`	使用 Babel parser 生成 AST
Pipeline	`src/compiler/pipeline.ts`	串起 parse、lower、emit、pack
IR 类型	`src/compiler/ir.ts`	定义 `IRInstruction` 与 `FunctionIR`
Lowering	`src/compiler/lowering.ts`	把 AST 编译成 IR
函数构建器	`FunctionBuilder`	分配寄存器、slot、发射 IR

正式源码通过 parseSource() 调用 Babel parser，并配置一组 parser plugins。编译主流程随后调用 normalizeAst(parseSource(...)) 和 lowerToIR(file)。

5. 核心数据结构

5.1 AST Node

它解决什么问题

AST Node 表示源码的语法结构。

例如：

javascript 复制代码

1 + 2

可以想象成：

javascript 复制代码

{
  type: 'BinaryExpression',
  operator: '+',
  left: { type: 'NumericLiteral', value: 1 },
  right: { type: 'NumericLiteral', value: 2 },
}

它的数据结构

教学版只需要支持少量节点：

typescript 复制代码

type Expr =
  | { type: 'NumericLiteral'; value: number }
  | { type: 'Identifier'; name: string }
  | { type: 'BinaryExpression'; operator: string; left: Expr; right: Expr };

它在源码中的对应位置

正式源码使用 Babel AST 类型，而不是我们手写的简化 AST。

教学版简化实现

javascript 复制代码

const ast = {
  type: 'Program',
  body: [
    {
      type: 'ExpressionStatement',
      expression: {
        type: 'BinaryExpression',
        operator: '+',
        left: { type: 'NumericLiteral', value: 1 },
        right: { type: 'NumericLiteral', value: 2 },
      },
    },
  ],
};

使用示例

javascript 复制代码

console.log(ast.body[0].expression.operator); // +

5.2 IRInstruction

它解决什么问题

IRInstruction 把树状 AST 变成线性步骤。

例如 AST：

plaintext 复制代码

BinaryExpression(+)
  1
  2

变成 IR：

plaintext 复制代码

load_const r0, 1
load_const r1, 2
binary r2, r0, r1, '+'

它的数据结构

教学版：

typescript 复制代码

type IRInstruction =
  | { op: 'load_const'; dst: number; value: number }
  | { op: 'binary'; dst: number; left: number; right: number; operator: string }
  | { op: 'init_slot'; slot: number; src: number }
  | { op: 'load_slot'; dst: number; slot: number }
  | { op: 'return'; src: number };

它在源码中的对应位置

正式源码的 src/compiler/ir.ts 定义了 IRInstruction，其中包含 load_const、load_slot、init_slot、store_slot、binary、return 等指令。

教学版简化实现

javascript 复制代码

builder.emit({ op: 'load_const', dst: 0, value: 1 });

使用示例

javascript 复制代码

console.log(ir[0].op); // load_const

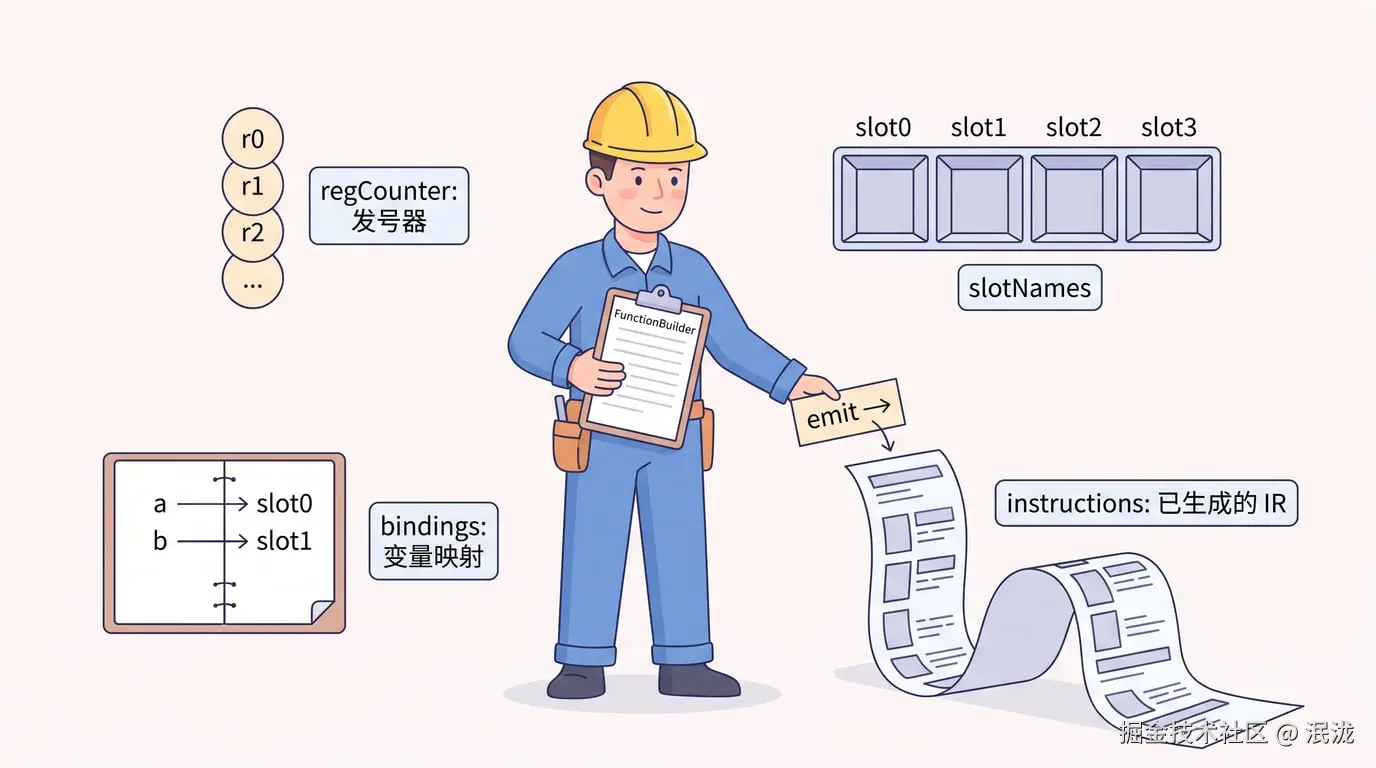

5.3 FunctionBuilder

它解决什么问题

编译时需要一个对象帮我们管好四样东西：

下一个寄存器编号；
下一个 slot 编号；
变量名到 slot 的映射；
生成出来的 IR 指令。

这个对象就是教学版 FunctionBuilder。

它的数据结构

javascript 复制代码

class FunctionBuilder {
  constructor() {
    this.instructions = [];
    this.regCounter = 0;
    this.slotNames = [];
    this.bindings = new Map();
  }
}

它在源码中的对应位置

正式源码的 FunctionBuilder 管理函数 ID、slot、IR、寄存器计数、label 计数、loop stack 等更多状态。

教学版简化实现

javascript 复制代码

allocReg() {
  return this.regCounter++;
}

使用示例

javascript 复制代码

const r0 = builder.allocReg();

6. Mermaid 图解

6.1 编译流程图

flowchart LR A["Source Code"] --> B["Parser"] B --> C["AST"] C --> D["Lowering"] D --> E["IR"] E --> F["Bytecode Emit"] F --> G["VM Runtime"]

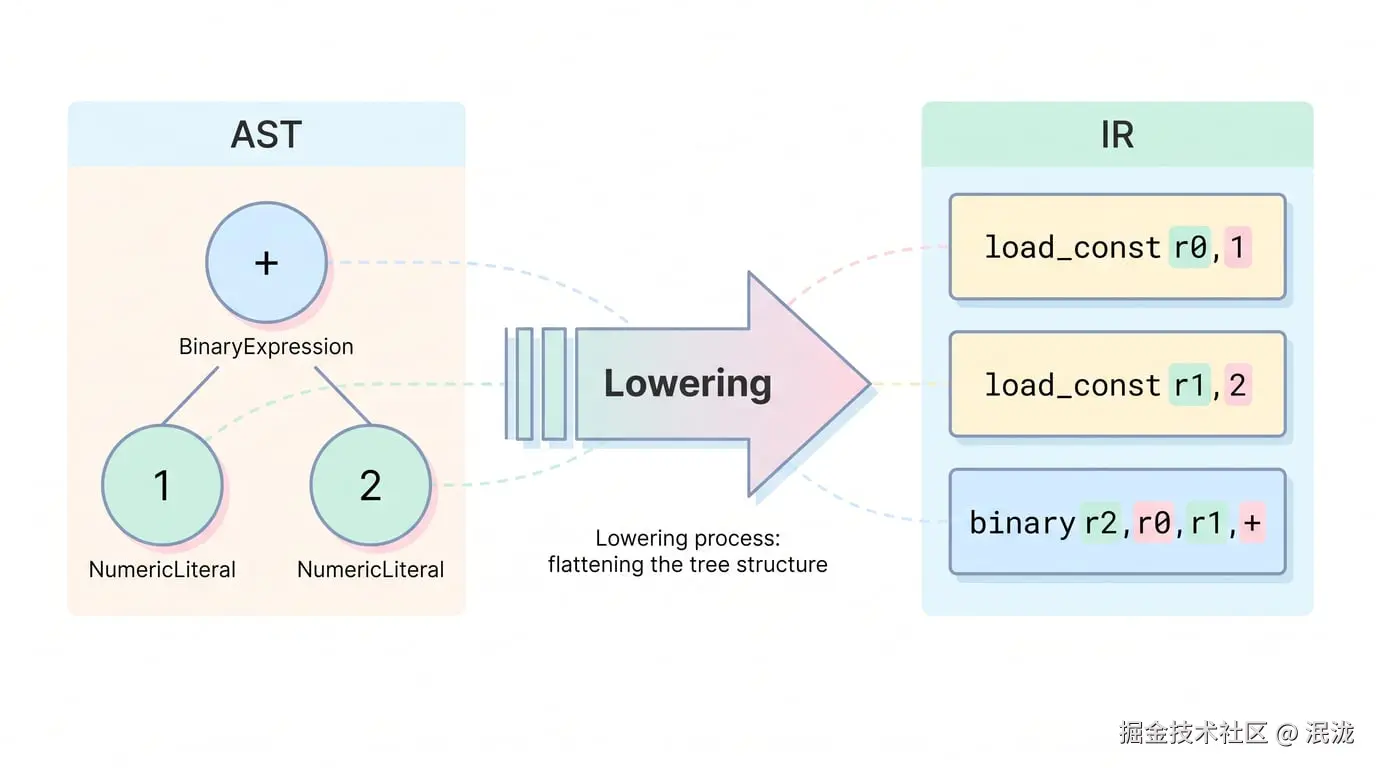

6.2 AST 到 IR

flowchart TD A["BinaryExpression +"] --> B["NumericLiteral 1"] A --> C["NumericLiteral 2"] B --> D["load_const r0, 1"] C --> E["load_const r1, 2"] D --> F["binary r2, r0, r1, +"] E --> F

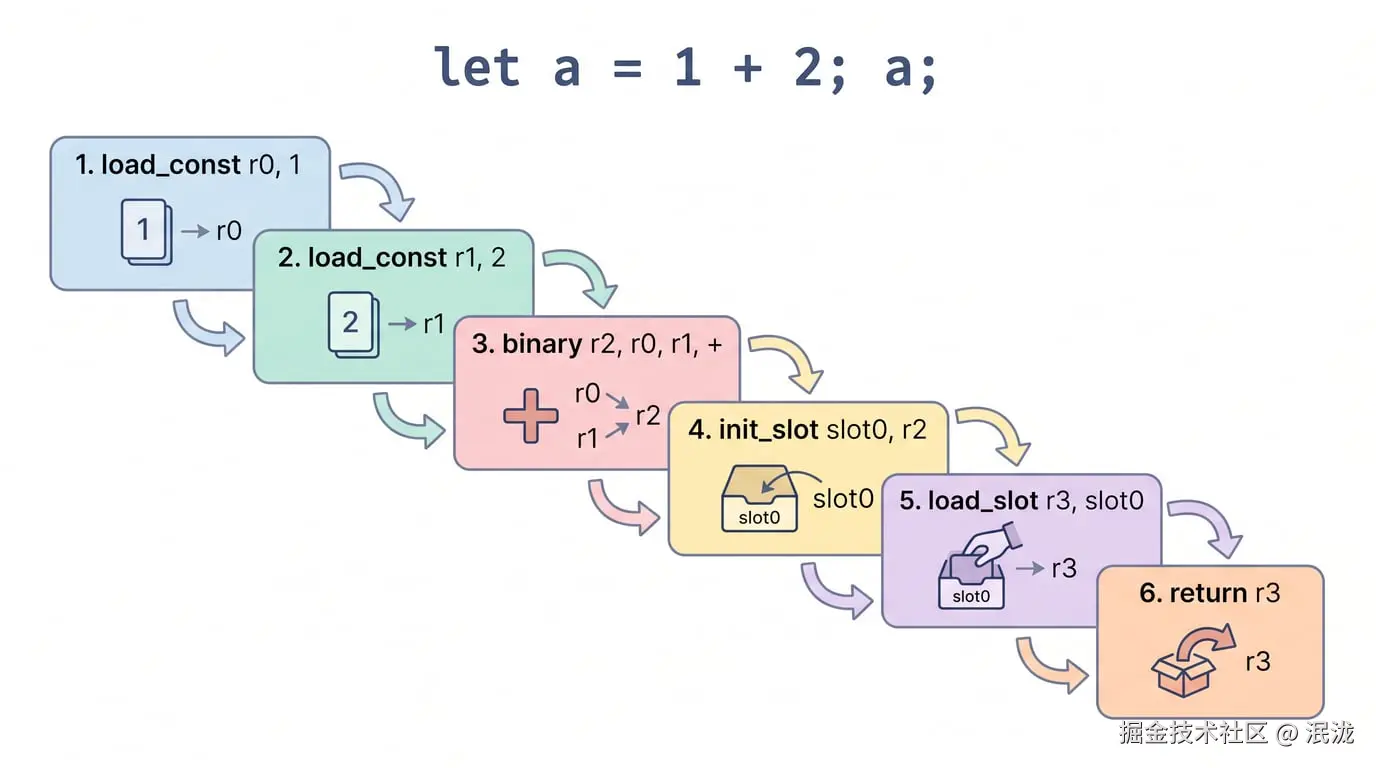

6.3 `let a = 1 + 2; a;` 编译流程

flowchart TD A["let a = 1 + 2"] --> B["编译 1"] B --> C["load_const r0, 1"] C --> D["编译 2"] D --> E["load_const r1, 2"] E --> F["binary r2, r0, r1, +"] F --> G["init_slot slot0, r2"] G --> H["a;"] H --> I["load_slot r3, slot0"] I --> J["return r3"]

7. 伪代码

7.1 编译表达式

plaintext 复制代码

function compileExpression(expr):
    if expr is NumericLiteral:
        dst = allocReg()
        emit load_const dst, expr.value
        return dst

    if expr is Identifier:
        dst = allocReg()
        slot = resolve expr.name
        emit load_slot dst, slot
        return dst

    if expr is BinaryExpression:
        left = compileExpression(expr.left)
        right = compileExpression(expr.right)
        dst = allocReg()
        emit binary dst, left, right, expr.operator
        return dst

7.2 编译语句

plaintext 复制代码

function compileStatement(stmt):
    if stmt is VariableDeclaration:
        for each declaration:
            slot = declare declaration.name
            initReg = compileExpression(declaration.init)
            emit init_slot slot, initReg

    if stmt is ExpressionStatement:
        lastResult = compileExpression(stmt.expression)

7.3 编译 Program

plaintext 复制代码

function compileProgram(program):
    builder = new FunctionBuilder()
    lastResult = undefined

    for each statement in program.body:
        lastResult = compileStatement(statement)

    emit return lastResult
    return builder.instructions

8. 教学版实现代码

javascript 复制代码

class FunctionBuilder {
  constructor() {
    this.instructions = [];
    this.regCounter = 0;
    this.slotNames = [];
    this.bindings = new Map();
  }

  allocReg() {
    return this.regCounter++;
  }

  declare(name) {
    if (this.bindings.has(name)) {
      return this.bindings.get(name);
    }

    const slot = this.slotNames.length;
    this.slotNames.push(name);
    this.bindings.set(name, slot);
    return slot;
  }

  resolve(name) {
    if (!this.bindings.has(name)) {
      throw new ReferenceError(`Unknown variable: ${name}`);
    }

    return this.bindings.get(name);
  }

  emit(instruction) {
    this.instructions.push(instruction);
  }
}

function compileExpression(expression, builder) {
  switch (expression.type) {
    case 'NumericLiteral': {
      const dst = builder.allocReg();
      builder.emit({ op: 'load_const', dst, value: expression.value });
      return dst;
    }

    case 'Identifier': {
      const dst = builder.allocReg();
      const slot = builder.resolve(expression.name);
      builder.emit({ op: 'load_slot', dst, slot });
      return dst;
    }

    case 'BinaryExpression': {
      const left = compileExpression(expression.left, builder);
      const right = compileExpression(expression.right, builder);
      const dst = builder.allocReg();
      builder.emit({ op: 'binary', dst, left, right, operator: expression.operator });
      return dst;
    }

    default:
      throw new Error(`Unsupported expression: ${expression.type}`);
  }
}

function compileStatement(statement, builder) {
  switch (statement.type) {
    case 'VariableDeclaration': {
      let last;

      for (const declaration of statement.declarations) {
        const slot = builder.declare(declaration.id.name);
        const init = compileExpression(declaration.init, builder);
        builder.emit({ op: 'init_slot', slot, src: init });
        last = init;
      }

      return last;
    }

    case 'ExpressionStatement':
      return compileExpression(statement.expression, builder);

    default:
      throw new Error(`Unsupported statement: ${statement.type}`);
  }
}

function compileProgram(program) {
  const builder = new FunctionBuilder();
  let lastResult;

  for (const statement of program.body) {
    lastResult = compileStatement(statement, builder);
  }

  builder.emit({ op: 'return', src: lastResult });

  return {
    instructions: builder.instructions,
    slotNames: builder.slotNames,
    registerCount: builder.regCounter,
  };
}

9. 示例输入与输出

示例 AST

javascript 复制代码

const ast = {
  type: 'Program',
  body: [
    {
      type: 'VariableDeclaration',
      declarations: [
        {
          id: { type: 'Identifier', name: 'a' },
          init: {
            type: 'BinaryExpression',
            operator: '+',
            left: { type: 'NumericLiteral', value: 1 },
            right: { type: 'NumericLiteral', value: 2 },
          },
        },
      ],
    },
    {
      type: 'ExpressionStatement',
      expression: { type: 'Identifier', name: 'a' },
    },
  ],
};

编译结果

javascript 复制代码

console.log(compileProgram(ast));

输出类似：

javascript 复制代码

{
  instructions: [
    { op: 'load_const', dst: 0, value: 1 },
    { op: 'load_const', dst: 1, value: 2 },
    { op: 'binary', dst: 2, left: 0, right: 1, operator: '+' },
    { op: 'init_slot', slot: 0, src: 2 },
    { op: 'load_slot', dst: 3, slot: 0 },
    { op: 'return', src: 3 }
  ],
  slotNames: ['a'],
  registerCount: 4
}

10. 执行过程拆解

Step	AST 节点	编译动作	生成 IR
1	`NumericLiteral 1`	分配 `r0`	`load_const r0, 1`
2	`NumericLiteral 2`	分配 `r1`	`load_const r1, 2`
3	`BinaryExpression +`	分配 `r2`	`binary r2, r0, r1, '+'`
4	`VariableDeclaration a`	分配 `slot0`	`init_slot slot0, r2`
5	`Identifier a`	分配 `r3`	`load_slot r3, slot0`
6	Program end	返回最后结果	`return r3`

11. 与原始源码的差异

主题	教学版	正式源码
Parser	手写 AST	Babel parser
AST 范围	数字、标识符、二元表达式、变量声明	支持大量 JS 语法
Scope	单层 bindings	`ScopeFrame` 支持多层作用域
Slot	只记录 `slotNames`	还记录 `slotKinds`
IR	简化字段	正式 `IRInstruction` 包含更多 op
Return	Program 最后隐式 return	正式源码根据模块导出和入口逻辑处理

正式源码在 compileStatement() 中处理变量声明：先解析 binding，再编译初始化表达式，随后根据 var / let / const 发射 store_slot 或 init_slot。表达式编译中，数字字面量会发射 load_const，标识符会发射 load_slot 或 load_global，二元表达式会递归编译左右表达式并发射 binary。

12. 常见问题

Q1：AST 和 IR 为什么都需要？

AST 适合描述语法结构，IR 适合描述执行步骤。VM 不想在运行时反复遍历复杂的语法树，它更喜欢一条条顺序执行的线性指令。

Q2：为什么 `compileExpression()` 要返回寄存器编号？

因为表达式的结果要被外层表达式或语句继续使用。返回寄存器编号，等于告诉调用者"结果放在哪里"。

Q3：变量声明为什么先编译右侧表达式？

因为 let a = 1 + 2 要先算出 1 + 2 的结果，才能把结果写入 a 对应的 slot。

Q4：这篇是不是已经能解析源码字符串了？

还不能。本文为了聚焦 lowering，AST 是手写的。正式源码使用 Babel parser，下一步接入 parser 后，字符串源码就能自动变成 AST。

13. 本文小结

这一篇我们实现了第一版编译器核心：

plaintext 复制代码

AST -> IR

现在我们不再手写 IR，而是能从 AST 自动生成这些指令：

plaintext 复制代码

load_const
binary
init_slot
load_slot
return

下一篇将继续讲：

plaintext 复制代码

第 6 篇：把 IR 编成字节码：emit 与 label fixup
