ROS2 通信避坑实录:从 topic/msg 底层原理到一次内存错位复盘

ROS2 通信避坑实录:从 topic/msg 底层原理到一次内存错位复盘

写在前面

这篇文章脱胎于一次真实的 ROS2 系统故障排查,涉及 topic 通信、消息序列化、C++/Python 混合编译、动态链接等多个底层机制。为了聚焦技术原理,文中的业务场景已经完全抽象化:一个网关节点(Python)向一个执行器节点(C++)发送控制指令,某个动作生效、另一个动作失效。这个设定不涉及任何具体行业或产品,但排查逻辑和底层原理,在任何 ROS2 项目里都完全通用。

在深入故障现场之前,先把结论放在最前面:

ROS2 的默认消息序列化是"固定顺序、固定偏移"的紧凑编码,不带字段名标签。新增字段只能追加在末尾,绝不能插在中间。发布方、订阅方、以及运行环境里实际加载的接口包,三者必须永远保持"同一份接口定义、同一次编译"。

如果你已经知道这个结论,但想搞清楚"为什么"------topic 是怎么把数据从一个进程送到另一个进程的、msg 文件到底变成了什么、srv 和 action 是不是也有这个问题------这篇文章会把这些问题从原理层面一次讲透。

目录

1. 故障现场:动作 A 正常,动作 B 失效
2. ROS2 通信地基:一个 topic 是怎么把数据从进程 A 送到进程 B 的
3. msg 的本质:.msg 文件是怎么变成能在网络上跑的字节流的
4. 核心故障原理:字段插中间为什么会导致 CDR 偏移错位
5. 更深一层:ABI 破坏与节点启动即崩溃
6. srv 和 action 是不是也有这个问题
7. 排查方法论:三步定位错位与崩溃
8. 部署陷阱:为什么"只换一个节点"永远不够
9. 反直觉的真相:Python 的"动态特性"如何制造假象
10. 编译体系全景:colcon、CMake、rosidl 到底是什么关系
11. 运行时寻址机制:节点究竟怎么找到接口库的
12. 工程规范总结与自检清单

---

一、故障现场:动作 A 正常,动作 B 失效

设想这样一套 ROS2 架构:

• 接口定义包 (以下称 interface_msgs):一个纯 .msg 定义包,存放所有跨节点通信用的消息结构,是全系统的"通信语言字典"。
• 网关节点 (以下称 gateway_node,Python 实现):接收上层指令,组装成标准消息后通过某个 topic 发布出去。
• 执行器节点 (以下称 actuator_node,C++ 实现):订阅该 topic,解析收到的消息后驱动具体动作,包括动作 A 和动作 B 两类指令。

一次功能迭代中,研发人员在 interface_msgs 的某个消息定义中部新增了一个状态字段,用于支持新的监控需求。

部署更新时,只重新编译并替换了 gateway_node,actuator_node 以及运行环境中的接口共享库都没有同步更新。理由是:"这个新字段只是给上层监控用的,执行器那边是按配置文件选具体控制分支的,应该影响不大。"

系统上线运行后,出现了令人困惑的现象:

• 消息中位于新字段之前的动作 A 指令,完全正常。
• 消息中位于新字段之后的动作 B 指令,彻底失效,或者出现概率性的逻辑异常。
• 在部分测试环境里,actuator_node 甚至在启动瞬间直接崩溃退出,终端抛出 symbol lookup error 或 Segmentation fault。

"代码一行没改,只是依赖的接口包版本不一样",却导致部分功能失效、部分节点直接崩溃------这背后是 ROS2 消息序列化机制的一个核心特性在起作用。要理解它,得先从 topic 通信的底层原理讲起。

二、ROS2 通信地基:一个 topic 是怎么把数据从进程 A 送到进程 B 的

在动手排查任何 ROS2 通信问题之前,有必要先弄清楚一件事:当 gateway_node 调用一次 publisher.publish(msg),数据到底经过了哪几层,才能出现在 actuator_node 的回调函数里。

2.1 rmw:ROS2 与底层中间件之间的"抽象层"

ROS2 从设计之初就没有把通信逻辑写死在某一种具体的中间件上,而是定义了一层抽象接口,叫做 rmw(ROS Middleware Interface) 。rclcpp/rclpy 这些客户端库在创建 publisher、subscription 时,实际调用的是 rmw 层的抽象 API,再由具体的 rmw 实现(比如 rmw_fastrtps_cpp、rmw_cyclonedds_cpp)去调用真正的底层通信库。

这一层抽象带来的好处是:上层业务代码完全不需要关心底层用的是哪一种 DDS 实现,换一套中间件(甚至换成非 DDS 的实现,比如基于 Zenoh 的 rmw_zenoh),节点代码不需要改一行。

2.2 默认实现:DDS(Data Distribution Service)

ROS2 默认使用的通信标准是 DDS,这是一套面向分布式系统的发布-订阅协议规范(不是 ROS2 自己发明的,是工业界现成的标准),常见的具体实现有 Fast DDS、Cyclone DDS、Connext DDS 等。DDS 的核心特点包括:

• 去中心化发现(Discovery):节点启动后,DDS 参与者(Participant)会通过多播/组播自动广播自己的存在,以及自己发布/订阅了哪些 topic、对应的消息类型是什么。不需要像 ROS1 那样依赖一个中心化的 Master 节点。
• 按 topic 名 + 类型名匹配:当一个 Publisher 和一个 Subscription 的 topic 名字相同、消息类型相同(更严格地说,还要 QoS 策略兼容),DDS 会自动把它们"匹配"起来,后续数据才能通行。
• RTPS 作为传输协议:DDS 规范定义的具体线上协议叫 RTPS(Real-Time Publish-Subscribe Protocol),通常跑在 UDP 之上,也支持共享内存等本机优化传输。

2.3 一条消息的完整旅程

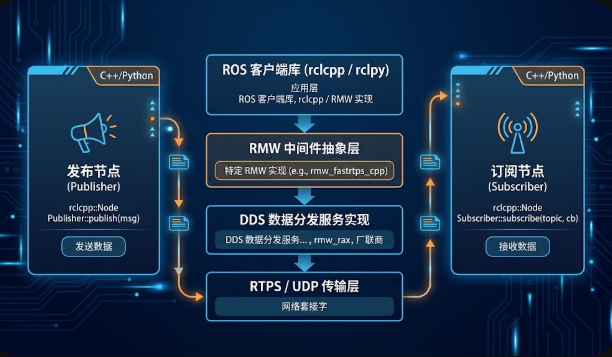

把 gateway_node.publish(msg) 到 actuator_node 收到回调的过程拆解开,大致是这样的链路:

1. 应用层 :gateway_node 构造出一个 Python 消息对象,调用 publisher.publish(msg)。
2. 序列化 :rmw 层调用该消息类型对应的 typesupport,把内存中的对象编码成一段连续的字节流(下一节详细展开这一步)。
3. DDS 发送:底层 DDS 实现(如 Fast DDS)把这段字节流封装进 RTPS 数据包,通过网络或共享内存发送出去。
4. DDS 接收 :actuator_node 侧的 DDS 实现收到数据包,识别出这是它订阅的那个 topic。
5. 反序列化:rmw 层再次调用 typesupport,把收到的字节流还原成 C++ 侧的消息对象。
6. 业务回调 :actuator_node 的订阅回调函数拿到反序列化后的对象,读取字段,驱动具体动作。

这条链路里,第 2 步和第 5 步------序列化与反序列化------正是本文故障的根源所在。只要发布方和订阅方对"消息里第几个字节是什么字段"的理解不一致,第 5 步就会读出完全错误的数据,而 DDS 本身对此是无感的:它只负责把字节流原样搬过去,不关心里面装的是什么。

三、msg 的本质:.msg 文件是怎么变成能在网络上跑的字节流的

理解了 topic 通信的宏观链路,再往下一层看:一个 .msg 文件里写的字段声明,是怎么一步步变成前面提到的"序列化字节流"的。

3.1 rosidl:接口定义的编译流水线

ROS2 里,.msg、.srv、.action 这类接口定义文件统一由 rosidl(ROS IDL,ROS Interface Definition Language) 工具链处理。当一个接口包(比如 interface_msgs)被编译时,rosidl 会依次完成:

1. 解析 :读取 .msg 文件,识别出每个字段的类型和顺序。
2. 代码生成:为每种目标语言(C、C++、Python)生成对应的数据结构代码------C++ 是一个 struct/class,Python 是一个类。
3. typesupport 生成:针对每一种支持的中间件后端(Fast DDS、Cyclone DDS 等),生成对应的序列化/反序列化实现,这就是前面提到的"typesupport"库。

3.2 默认序列化格式:CDR

ROS2 消息在 DDS 层传输时,默认使用的编码格式叫 CDR(Common Data Representation),这是 OMG(Object Management Group)在 DDS/CORBA 体系里定义的一种二进制编码标准。CDR 编码有几个关键特点,直接决定了本文故障的成因:

• 不带字段名标签 :CDR 默认的编码模式(对应 ROS2 里的 FINAL 可扩展性策略)是纯粹按字段声明顺序、依次紧密排列的二进制布局,不像 JSON 或 Protobuf 那样在每个字段前面带一个"这是哪个字段"的标记。
• 按类型定长/变长规则排列 :每种基础类型占用固定字节数(uint32 占 4 字节,bool 占 1 字节等),数组和字符串这类可变长度类型会在实际内容前面加一个长度前缀,但整体仍然是"从头到尾顺序读取"。
• 对齐规则 :CDR 还遵循一定的字节对齐规则(比如 4 字节类型通常要对齐到 4 字节边界),这会让实际的内存布局比"字段大小简单相加"稍微复杂一点,但核心原则不变:完全依赖字段的声明顺序和类型,没有任何可以在运行时用来"跳过未知字段"的标记信息。

也正是这个特点,让 ROS2 的消息传输效率很高(不需要额外编码/解析字段名字符串),但同时决定了:只要收发双方对消息结构的理解不一致,解析就会从错位的那个字节开始,一路错到底,前面没受影响的字段和后面全错的字段之间没有任何"缓冲带"。

（备注:ROS2 生态里另有 APPENDABLE/MUTABLE 等更宽松的可扩展性策略,理论上允许更安全地追加字段,但这些策略依赖特定的 typesupport 实现支持,大多数项目默认使用的仍然是最基础的紧凑布局。不管处于哪种策略,"新增字段插入到已有字段中间"都是要极力避免的操作。）

3.3 对照:.msg 定义与内存布局

假设原始的 ControlCommand.msg 定义如下:

uint32 timestamp     # 4 字节:时间戳
uint8  system_mode   # 1 字节:系统模式
bool   motor_enable  # 1 字节:电机使能控制(对应"动作 A")
int32  target_rpm    # 4 字节:目标转速(对应"动作 B")

rosidl 编译后,C++ 侧生成的结构体在内存中大致按声明顺序排列(具体字节偏移还会受对齐规则影响,这里为了直观先忽略对齐细节):

字段	类型	起始偏移
timestamp	uint32	0x00
system_mode	uint8	0x04
motor_enable	bool	0x05
target_rpm	int32	0x06

发布方序列化时,就是按这个顺序把每个字段的字节依次写入缓冲区;订阅方反序列化时,也是按同样的顺序、同样的偏移把字节读出来,还原成对应字段的值。只要这份"顺序表"在两端完全一致,通信就是正常的。

四、核心故障原理:字段插中间为什么会导致 CDR 偏移错位

把第三章的编码规则代入故障场景,问题的成因就一目了然了。

📷 图片位置:原理插图

AI 绘图提示词: Conceptual diagram of memory block alignment, structured binary blocks shifting along a horizontal timeline, vibrant glowing technical illustration, clean dark background, 3D render style --ar 16:9

4.1 修改后的内存布局对比

修改后的 ControlCommand.msg 在中间插入了新字段:

uint32 timestamp     # 4 字节:时间戳
uint8  system_mode   # 1 字节:系统模式
uint8  new_flag      # 【新增字段】插入到了中间!
bool   motor_enable  # 1 字节:电机使能控制
int32  target_rpm    # 4 字节:目标转速

当 gateway_node 用新的 rosidl 生成代码打包发送(它序列化出的字节流里,new_flag 排在 system_mode 后面、motor_enable 前面),而 actuator_node 依然在用旧版 rosidl 生成的 C++ 代码去反序列化------它完全不知道 new_flag 的存在,依旧按旧的字段顺序去读取每一段字节:

字节偏移(Offset)	发布方实际写入的数据	订阅方实际读取到的数据	解析结果
0x00 ~ 0x03	timestamp	timestamp	正常
0x04	system_mode	system_mode	正常(位于新字段之前)
0x05	new_flag(新字段)	motor_enable	错位:读到的是 new_flag 的值
0x06 ~ 0x09	motor_enable + 部分 target_rpm	target_rpm	错位:4 字节数据彻底截断错位

4.2 故障机制总结

• 新字段之前的变量:字节偏移完全没变,反序列化逻辑正常。这就是为什么故障现场里"动作 A"始终工作正常。
• 新字段之后的变量:发布方写入的字节流里,这些字段的位置已经整体向后推移了,但订阅方依然按照旧的固定偏移去读取,于是读到的其实是前一个字段"串位"过来的数据。这就是"动作 B"读到垫片数据、逻辑判断永远出错或被置零的根本原因。

现象越"精准"------前段正常、后段异常------越能反向证明问题就是"新增字段插在了中间"。这是排查这类问题时最值得记住的一条经验规律:DDS/RTPS 层不会告诉你数据错了,它只负责搬运字节,错位是在反序列化那一刻才发生的。

五、更深一层:ABI 破坏与节点启动即崩溃

数据错位只是问题的一个层面。如果接口库更新不一致的情况更严重,还会直接引发应用二进制接口(ABI)破坏,导致节点根本起不来。

5.1 动态链接符号失配(symbol lookup error)

前面提到,rosidl 会为每个消息类型生成对应的 typesupport 库,这些库最终被编译成 .so 动态共享库。消息字段一旦变化,编译器为消息生成的构造函数、析构函数、序列化/反序列化函数的**符号名(Symbol Name)**都会随之改变(C++ 的符号名里编码了参数类型和大小信息)。

如果节点是用新版接口定义编译出来的,但运行时加载的却是旧版 .so 库,动态链接器在节点启动的瞬间就会因为找不到对应符号而直接报错退出:

./actuator_node: symbol lookup error: /opt/deploy/interface_msgs/libinterface_msgs.so: undefined symbol: _ZN...

5.2 内存越界导致段错误(Segmentation Fault)

节点在初始化阶段通常会实例化消息对象或包含该消息的结构体。如果编译时认为某个结构体大小是 128 字节,而运行时实际加载的动态库认为它只有 100 字节,节点在对该结构体做默认构造、深拷贝、或访问尾部字段时,就会直接踩到未分配的内存区域,触发:

Segmentation fault (core dumped)

5.3 rmw 层的类型注册失败

ROS2 在 create_publisher / create_subscription 时,rmw 层需要动态加载对应的 typesupport 库来完成类型注册,并把类型信息传递给底层 DDS 实现完成 Publisher/Subscription 的匹配。如果头文件版本与运行时加载的 typesupport .so 不匹配,可能触发 rclcpp::exceptions 或直接 std::terminate(),同样表现为节点瞬间崩溃退出。

（延伸一句:较新版本的 ROS2 引入了基于 REP-2011 的**类型哈希(Type Hash)**机制,会在 Discovery 阶段把接口的结构特征编码成一个哈希值随节点信息一起广播,理论上可以在连接建立阶段就发现两端类型不一致并给出警告。但这依赖 rmw 实现和 ROS2 版本的支持程度,不能替代"接口变更必须全链路同步部署"这条工程规范,只能作为一层额外的兜底防线。）

六、srv 和 action 是不是也有这个问题

排查到这里,一个自然会冒出来的问题是:ROS2 里除了 topic,还有 srv(服务)和 action(动作)这两种通信方式,它们是不是也存在同样的风险?

答案是:是的,而且原理完全一样,因为它们本质上都是在 topic 和 msg 的基础上搭建起来的。

6.1 srv:本质是两个 msg + 一对隐藏 topic

一个 .srv 文件定义的其实是两个消息结构------请求(Request)和响应(Response)。rosidl 在编译时,会把它们分别当作独立的消息类型生成代码。而 ROS2 的服务调用,底层实际上是通过 DDS 的 RPC 机制(基于一对 request/response topic)实现的:客户端把 Request 消息发布到一个隐藏的请求 topic,服务端订阅后处理,再把 Response 消息发布到对应的响应 topic。

这意味着:如果在 Request 或 Response 消息结构中间插入字段,而客户端和服务端使用的接口版本不一致,会出现和 topic 完全一样的字节错位问题------只是它发生在一次"请求-应答"的往返里,而不是持续的流式发布订阅中。

6.2 action:三个服务 + 两个 topic 的组合

action 的实现更复杂一层,但同样是搭建在 topic 和 srv 之上的:一个 action 底层由三个服务 (发送目标 Goal、请求取消 Cancel、获取结果 Result)和两个 topic (持续反馈 Feedback、状态变化 Status)组成。rclcpp_action/rclpy.action 这些客户端库把这一整套组合包装成了统一的 Action Client/Server API,业务代码通常不需要直接接触底层的这几个服务和 topic。

但只要往下拆解,action 用到的 Goal、Feedback、Result 三种消息结构,同样是标准的 .msg 定义,同样经过 rosidl 生成代码、同样用 CDR 编码序列化。所以 action 的接口变更,同样要遵循"只能追加、不能插中间"和"全链路同步部署"的规则,没有任何特殊豁免。

6.3 小结

不管是 topic、srv 还是 action,ROS2 通信的最底层单元始终是"一个消息结构 + CDR 序列化"。srv 和 action 只是在这个基础单元上组合出了更复杂的交互模式(请求-响应、长时任务+反馈),故障原理和排查思路完全可以复用本文讲的这一套逻辑。

七、排查方法论:三步定位错位与崩溃

遇到"代码没变,只是依赖的接口包变了,节点却起不来或数据不对"的情况时,不要依赖 launch 脚本或后台启动方式,这样看不到关键的报错信息。按下面的步骤直接定位:

第一步:切到节点目录直接手动运行

cd /opt/deploy/actuator_node
./actuator_node

• 如果报 symbol lookup error:说明运行环境里的 .so 动态库没有替换,版本落后于编译时用的版本。
• 如果报 Segmentation fault:说明编译期和运行期的结构体内存布局不一致。

第二步:检查节点实际链接到的动态库路径

ldd ./actuator_node | grep interface_msgs

确认它实际链接的 interface_msgs 库来自哪个路径,核对是否是刚刚更新过的那一份。

第三步:用 ROS2 命令行工具核对 topic 实际传输的消息类型和内容

# 查看某个 topic 当前使用的消息类型
ros2 topic info /your_topic_name

# 直接打印 topic 上实际收到的数据内容,肉眼核对字段是否错位
ros2 topic echo /your_topic_name

# 查看某个消息类型当前的完整字段定义
ros2 interface show interface_msgs/msg/ControlCommand

ros2 interface show 这一条尤其关键:它会打印出当前环境里实际加载的接口定义,而不是源码仓库里的定义。如果这里看到的字段列表和你以为部署的版本不一致,基本就能锁定问题出在"接口包没有同步更新"。

八、部署陷阱:为什么"只换一个节点"永远不够

这是整个故障链条里最容易被忽视、也是本文希望重点强调的一点:接口定义包(interface_msgs)本身,也是一份需要随节点一起部署的"编译产物",不是只存在于源码仓库里的抽象定义。

在典型的 ROS2 部署目录结构里,大致是这样的:

/opt/deploy/
├── interface_msgs      <-- 接口定义的编译产物(.so 库 + Python 模块 + 头文件)
├── gateway_node         <-- Python 网关节点
├── actuator_node         <-- C++ 执行器节点
└── setup.bash            <-- 统一注入环境变量的入口脚本

如果只替换了 gateway_node,而运行环境里的 interface_msgs 编译产物还是旧版,会产生两个层面的问题:

1. 节点运行时会"吃旧库"

gateway_node 在运行阶段,依然会通过 setup.bash 注入的环境变量去加载运行环境目录下的 interface_msgs。如果那份产物是旧版,gateway_node 用新逻辑写的代码实际上会因为找不到新字段所在的类属性而报错,或者干脆还在用旧协议打包。

2. 接收端依然是旧的 rosidl 生成代码

即使 gateway_node 真的用上了新字段,只要 actuator_node 没有用新版 interface_msgs 重新编译,它依然会按旧的 CDR 偏移去反序列化消息,错位问题原样存在。

8.1 完整部署方案

要彻底解决这类问题,标准部署步骤应该是"整体替换",而不是"哪个节点改了就换哪个":

第一步:在编译环境中重新编译

1. 用包含新字段的接口定义,重新编译出最新的 interface_msgs。
2. 在新接口环境下,重新编译 actuator_node。
3. 在新接口环境下,重新适配并部署 gateway_node。

第二步:替换运行环境中对应的目录

# 先备份旧版本
mv /opt/deploy/interface_msgs /opt/deploy/interface_msgs_bak
mv /opt/deploy/actuator_node /opt/deploy/actuator_node_bak
mv /opt/deploy/gateway_node /opt/deploy/gateway_node_bak

# 将新编译产物部署到位
# ... 解压/复制新版本到 /opt/deploy/ 下

第三步:重新加载环境并重启节点

source /opt/deploy/setup.bash

8.2 一句话总结

接口一动,动全身。修改了通信接口定义,发布方、订阅方、以及运行环境里实际加载的接口库,三者必须"同编译、同部署",缺一不可。

九、反直觉的真相:Python 的"动态特性"如何制造假象

这是整个排查过程中最有意思、也最容易让人产生误判的一环。

场景延续:gateway_node 用新版接口重新编译/适配后,自测没有问题;而 actuator_node(C++)依赖的仍然是旧版接口包。按照前面的原理,这本该立刻暴露问题------但实际测试中却"看起来正常"。为什么?

9.1 Python 的动态加载机制

• C++ 节点 :rosidl 生成的 C++ 代码在编译时就把结构体的字段偏移硬编码进了二进制文件里,这是静态确定的。
• Python 节点 :属于动态语言,不存在 C++ 意义上的"编译期绑定"。它执行 from interface_msgs.msg import XXX 时,完全取决于当前系统的 PYTHONPATH 环境变量指向哪里。

关键就在这里:当你进入运行环境并执行 source /opt/deploy/setup.bash 后,PYTHONPATH 会被强制指向运行环境目录下的 interface_msgs 产物。如果这份产物还是旧版,Python 节点在运行时实际加载的,依然是旧版消息定义------不管你本地代码是用哪个版本写的。

也就是说:开发者"以为"自己用了新接口,但一到实际运行环境,就被环境变量"纠偏"回了旧版本。而旧版 Python 节点 + 旧版 C++ 节点,两边刚好是"对齐"的,于是"错打错着"没有出现偏移,测试就这样"通过"了。

9.2 验证方法:查看 Python 实际加载的路径

python3 -c "import interface_msgs; print(interface_msgs.__path__)"

注意:ROS2 生成的 Python 包通常是命名空间包(Namespace Package) ,目录下没有传统的 __init__.py,直接打印 __file__ 只会得到 None,必须用 __path__ 才能看到真实加载路径,输出形如:

_NamespacePath(['/opt/deploy/interface_msgs/local/lib/python3.10/dist-packages/interface_msgs'])

进一步验证某个消息类是否真的包含新字段:

python3 -c "from interface_msgs.msg import ControlCommand; print([a for a in dir(ControlCommand) if not a.startswith('_')])"

• 输出里能看到新字段名:说明运行环境里的接口包已经是新版,此时如果 C++ 节点没有同步重新编译,错位问题会立刻暴露。
• 输出里看不到新字段名:说明运行环境里的接口包还是旧版,新代码根本没有真正生效。

9.3 Python 还掩盖了另一层风险:ABI 崩溃被"温柔"地降级成了业务报错

即便 Python 节点真的加载到了新版消息定义,Python 的动态类型机制也绝对不会引发 C++ 那种 Segmentation fault 或 symbol lookup error。它会以一种"更温和但同样致命"的方式暴露问题:

AttributeError: 'ControlCommand' object has no attribute 'new_field'

这种报错本质上和 C++ 的 ABI 破坏是同一个根因------运行时实际加载的类定义,和代码逻辑所期望的类定义,版本不一致------但表现形式从"进程崩溃"变成了"某一行代码执行时抛异常"。如果这行代码恰好在某个不常触发的分支里,问题就会潜伏得更深、更难在常规测试中被发现。

十、编译体系全景:colcon、CMake、rosidl 到底是什么关系

排查到这一步,还有一个容易让人困惑的问题:接口包编译产物目录下,同时有 .so、.py、.c 文件,到底是用 C++ 编译的,还是 Python 编译的?

10.1 colcon 不是编译器,是"总调度"

colcon 是 ROS2 的统一构建管理工具。它本身不负责具体的代码编译,而是根据每个功能包 package.xml 里声明的 <build_type>,去调用不同的底层构建工具:

构建类型(build_type)	实际调用的构建工具	适用场景
ament_cmake	CMake + gcc/g++(make 或 ninja)	C/C++ 节点、包含消息/服务定义的接口包
ament_python	setuptools(setup.py)	纯 Python 编写的节点

接口定义包(如 interface_msgs)属于 ament_cmake 类型。执行 colcon build 时,它在后台调用的是 CMake,再由 CMake 唤起 gcc/g++ 完成真正的编译。

10.2 为什么 CMake 编译 C++,却顺带产出了 Python 模块

只要 CMakeLists.txt 里写了 rosidl_generate_interfaces(),rosidl 就会同时为 C++ 和 Python 生成两套通信支持:

• C++ 接口 :生成 .hpp 头文件和 .so 库,供 C++ 节点在编译期链接、运行期加载。
• Python 接口 :自动生成 .py 模块,供 Python 节点直接 import。
• C/Python 胶水层:为了让 Python 能快速解析底层二进制字节,rosidl 会自动生成一层用 C 写的桥接代码。

对照产物目录里能看到的典型文件:

• _header.py:消息对象的 Python 类定义。
• _header_s.c:文件名里的 _s 代表 Serialization/Struct Bridge,是自动生成的 C 桥接代码,负责把 Python 数据类型映射转换成 C/C++ 的内存字节。
• *.cpython-310-aarch64-linux-gnu.so:gcc 把上面的 _s.c 编译出来的 Python C 扩展动态库(aarch64 指嵌入式 ARM 架构,cpython-310 对应 Python 3.10)。

所以准确的说法是:底层用的是 CMake + gcc/g++ 编译,但产物里既有给 C++ 用的头文件和 .so,也有给 Python 用的 .py 模块和对应的 C 扩展 .so------这是 rosidl 为了同时服务两种语言的节点,在后台自动生成的适配层,并不是"两种独立的编译方式"。

10.3 接口包产物目录结构速查

对于任何 ROS2 接口包(存放消息/服务/动作定义的包),编译产物必然同时包含以下四个目录:

目录	作用	对应消费者
include/	C++ 头文件(.hpp)	C++ 节点,编译期引用
lib/	C/C++ 动态链接库(.so)	C++ 节点,运行期加载
local/	Python 模块(dist-packages/...)	Python 节点,运行期 import
share/	包元数据、package.xml、原始接口定义文本	ROS2 的 ament_index 包索引与查找机制

而普通的业务节点包(非接口包)产物会有明显差异:

• 纯 C++ 节点包 (ament_cmake):有 lib/(可执行文件 + .so)、有 share/(launch 文件),通常没有 local/,也不一定有对外暴露的 include/。
• 纯 Python 节点包 (ament_python):有 local/ 或对应的 site-packages 路径、有 share/,完全没有 include/。

只要看到一个目录同时齐整地包含 include、lib、local、share 这四个文件夹,几乎可以断定这是一个 ROS2 接口包(消息/服务/动作定义包)的标准编译产物。

十一、运行时寻址机制:节点究竟怎么找到接口库的

这是很多人会忽略、但排查部署问题时至关重要的一环:C++ 节点是怎么知道去哪个路径找消息定义的?如果接口包放错了地方会怎样?

答案分成两个阶段:编译期靠 CMake 的查找机制,运行期靠 Linux 动态链接器,而两者共同的"指路牌"就是 setup.bash。

📷 图片位置:编译/运行期寻址流程图

AI 绘图提示词: Technical flowchart diagram showing two-stage path resolution, left side labeled "Compile Time / CMake find_package", right side labeled "Runtime / Dynamic Linker", connected by an environment variable injection script icon, blueprint style, dark navy background with white and orange lines --ar 16:9

11.1 编译期:CMake 怎么找到头文件

1. 环境变量注入 :执行 source /opt/deploy/setup.bash 后,ROS2 环境脚本会把接口包的路径写入两个核心环境变量:AMENT_PREFIX_PATH 和 CMAKE_PREFIX_PATH。
2. CMake 的自动寻路 :actuator_node 的 CMakeLists.txt 里有一句 find_package(interface_msgs REQUIRED)。CMake 会沿着 CMAKE_PREFIX_PATH 逐个查找,最终在 <接口包路径>/share/interface_msgs/cmake/ 目录下找到 interface_msgsConfig.cmake 配置文件。
3. 拿到绝对路径 :这份 .cmake 配置文件里记录了头文件的具体位置,编译器据此找到 include/ 目录完成编译。

11.2 运行期:动态链接器怎么找到 .so

节点启动运行时,Linux 的动态链接器(ld.so)需要加载对应的 .so 库,查找顺序遵循"三道防线":

优先级	机制	说明
第 1 优先级	RPATH / RUNPATH	编译时,CMake 把当前的库路径硬编码写入了可执行文件本身。
第 2 优先级	LD_LIBRARY_PATH	source setup.bash 会把接口包的 lib/ 目录动态加入这个环境变量。
第 3 优先级	系统默认库路径	/lib、/usr/lib 等,接口包一般不会放在这里。

只要以上任意一道防线能指向正确路径,节点就能成功加载 .so 运行起来。

11.3 如果接口包放到了别的路径会怎样

假设把接口包挪到了一个未被环境变量覆盖的路径下:

场景一:没有更新任何环境变量

节点启动时,动态链接器依然按原来的 LD_LIBRARY_PATH 或 RPATH 去找,发现文件不在了,直接报错退出:

error while loading shared libraries: libinterface_msgs__rosidl_typesupport_cpp.so: cannot open shared object file: No such file or directory

场景二:手动把新路径加入 LD_LIBRARY_PATH

export LD_LIBRARY_PATH=/new/path/interface_msgs/lib:$LD_LIBRARY_PATH

这样节点就能重新找到并正常运行------这也说明,节点本身并不"认路径",它认的是环境变量和编译期写死的 RPATH,这两者才是真正的"路由表"。

11.4 setup.bash 到底加载了什么

打开 setup.bash 的内容,会发现它并不是一个孤立脚本,而是一条"链式加载"逻辑:

# 第一步:先加载 ROS2 系统底层环境
COLCON_CURRENT_PREFIX="/opt/ros/humble"
_colcon_prefix_chain_bash_source_script "$COLCON_CURRENT_PREFIX/local_setup.bash"

# 第二步:加载当前工作空间的环境
COLCON_CURRENT_PREFIX="$(builtin cd "$(dirname "${BASH_SOURCE[0]}")" > /dev/null && pwd)"
_colcon_prefix_chain_bash_source_script "$COLCON_CURRENT_PREFIX/local_setup.bash"

它先加载 ROS2 的系统基础环境,确保底层通信工具链可用;再动态获取自身所在路径(即部署目录本身),调用同目录下的 local_setup.bash。

被链式调用的 local_setup.bash 会扫描整个部署目录下的所有子文件夹,一次性配置好:

• LD_LIBRARY_PATH :注入所有接口包和节点包的 .so 库路径。
• PYTHONPATH :注入所有 Python 模块路径,供 Python 节点 import。
• PATH:注入所有编译出来的可执行文件路径。
• AMENT_PREFIX_PATH:向 ROS2 注册整个部署目录,让 launch 系统、包索引都能感知到这里的包。

这意味着:部署目录下的每一个模块------无论是 C++ 节点、Python 节点,还是接口定义包------全部依赖这一个 setup.bash 统一注入的环境 才能相互找到彼此。这也解释了为什么"接口包放错位置"或"接口包版本没同步"这类问题,往往不会在编译阶段报错,而是要等到 source 完环境、实际运行时才会以各种诡异形式暴露出来。

十二、工程规范总结与自检清单

把整篇文章的排查过程收敛成几条可执行的工程规范:

1. 接口变更只能追加,不能插入中间

在 CDR 这类没有字段名标签的二进制序列化协议下,新增字段必须追加在消息定义的末尾。追加在末尾时,旧版接收方按固定长度读取前段字节依然有效,不会波及已有字段;插入中间则会导致其后所有字段"集体错位"。这一条对 msg、srv、action 统一适用。

2. 善用 ROS2 自带的诊断命令,别猜

ros2 topic info、ros2 topic echo、ros2 interface show 这几个命令能直接告诉你运行环境里实际生效的类型和数据,比凭经验猜测靠谱得多。

3. 部署是一个原子操作,不是"哪个节点改了就换哪个"

接口定义包本身就是需要随节点一起部署的编译产物。只要接口定义发生变化,所有依赖它的节点(不管是 C++ 还是 Python)必须同步重新编译/适配,并作为一个整体统一替换部署。

4. 不要被 Python 的"动态"误导

Python 节点不会因为 ABI 不匹配而崩溃,但它依然依赖运行环境里实际部署的接口包版本。测试通过不代表接口已经生效------先用 __path__ 和 dir() 或者 ros2 interface show 确认实际加载的是哪个版本,再下结论。

5. 排查时的黄金三问

• 消息里"正常"和"异常"的字段,在 .msg 定义里的相对位置是什么关系?(前段正常、后段异常,几乎可以锁定是中间插入字段导致的错位)
• 运行环境里的接口包产物,和编译节点时用的接口定义,是不是同一份?
• 节点崩溃时的报错信息,是 symbol lookup error(库没换)还是 Segmentation fault(内存布局不一致)?

---

这类问题的真正难点从来不是原理本身------rmw、DDS、CDR 编码、动态链接,拆开来看都不复杂------难点在于它极其隐蔽:代码 diff 可能只有几行,报错信息可能什么都不说,现象可能只在特定分支下才触发。把"接口变更 = 全链路同步部署"这条规则,提前变成团队的强制流程,比事后排查省事得多。
