Cesium动态轨迹性能瓶颈深度拆解：翼带与尾迹的底层优化实践

从高层API陷阱到底层渲染重构，50~100倍性能提升的完整排查之路

前言

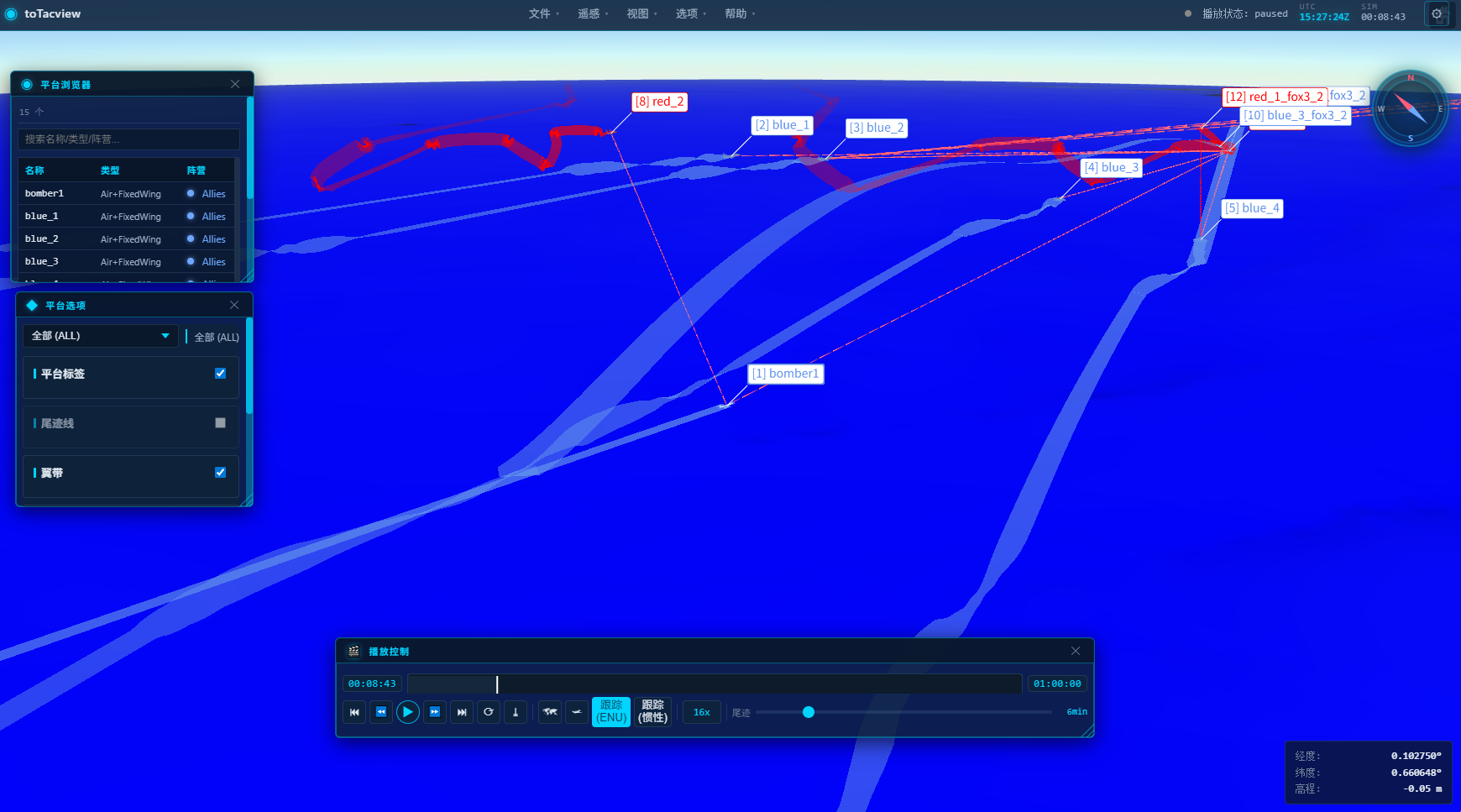

在数字孪生、飞行仿真等多平台三维场景中，翼带、尾迹是体现飞行器运动状态的核心视觉元素。当所有功能开发完成后，渲染效率反而成为新的瓶颈------多平台同屏场景下，帧率出现显著下滑。

本文完整复盘翼带/尾迹性能专项排查全流程，从表层API调用 到底层渲染管线逐层定位根因，完整呈现从「高层方案碰壁」到「底层架构重构」的技术推导过程，所有结论均基于Cesium源码级调研验证。

注意：为了提高渲染效率，翼带/尾迹均采用两段式设计：主段（更新频率10Hz）+ 头段（实时或指定更新频率）。

一、初步诊断：两大组件的性能分化

我们首先对**翼带（WingRibbonComponent）与尾迹（TraceLineComponent）**两个核心组件做了代码级性能拆解，二者表现出截然不同的性能特征。

1.1 尾迹组件：表层设计的「高效假象」

尾迹采用PolylineCollection实现，从外层设计来看具备明显的优化特征：

折线对象一次性创建，后续仅通过‎positions属性更新顶点数据
预分配固定容量（‎_capacity）的顶点数组，避免频繁扩容
顶点坐标对象复用，理论上无额外GC开销
主段更新做了10Hz节流，仅头段每帧更新

初步判断：尾迹组件设计合理，无重大性能问题，开销主要来自Cesium内部的顶点更新管线，属于正常范围。

1.2 翼带组件：三重性能重灾区

翼带采用原生Primitive渲染三角面网格，性能问题集中且突出，是首要瓶颈来源。

1.2.1 头号瓶颈：头段每帧全量销毁重建Primitive

_syncHeadGeometry方法在每个渲染帧都会完整执行一次生命周期：new Primitive(...) → 加入场景图元集合 → 移除旧图元 → 销毁旧图元。

这是极其昂贵的操作，包含：

GeometryPipeline全流程处理：顶点坐标转换、投影计算、顶点属性构建、拾取偏移生成
每个Primitive对应独立的shader程序实例，频繁创建与释放
GPU顶点缓冲（VAO/VBO）每帧分配、上传、释放
场景‎primitives数组频繁增删，触发内部重索引
主段更新做了 10Hz 节流，仅头段每帧更新

1.2.2 二号瓶颈：主段10Hz全量重建

_syncGeometry虽然做了100ms节流，但每次更新同样执行完整的Primitive销毁+重建流程，且伴随大规模顶点数组分配。

1.2.3 三号瓶颈：GC压力爆炸

每次几何重建都会批量产生临时对象：Float64Array（位置）、Float32Array（颜色）、Uint32Array（索引）、Geometry、GeometryAttribute、GeometryInstance、BoundingSphere等。

仅头段每帧每个平台就会产生约10个临时对象，多平台场景下GC压力呈线性增长。

1.2.4 其他隐性开销

‎_readModelScaleInfo缓存失效时，会遍历全场景‎primitives查找模型，时间复杂度O(总图元数)
所有翼带图元直接挂载‎scene.primitives根集合，增删开销随图元总量线性上升

量化估算 ：按50个平台同屏计算，仅翼带组件就会产生约3500ms/s的CPU开销，相当于吃掉350%的单核心CPU资源。

二、方案碰壁：CustomShader的适用边界

最初我将「CustomShader + 持久Primitive」作为优化方向，希望通过顶点着色器动态计算位置，从根本上消除Primitive销毁重建。

但深入Cesium源码做全量调研后，我发现了关键的技术边界。

2.1 核心限制：不支持旧版Primitive

核心结论：CustomShader仅适用于Model、Cesium3DTileset和VoxelPrimitive，完全不支持旧版Primitive。

验证依据：

在‎Primitive.js全文件中检索‎customShader/‎CustomShader，无任何匹配结果
‎CustomShader.js官方注释明确说明：该API用于‎Model与‎Cesium3DTileset
不存在‎CustomShaderAppearance类，无法通过材质系统为Primitive挂载自定义着色器

2.2 其他关键约束

更换CustomShader实例会触发‎resetDrawCommands()，重建整个绘制命令与着色器程序，成本极高，不能频繁切换
顶点着色器中只能使用模型坐标系（‎positionMC），世界坐标、眼坐标仅在片元阶段可用

至此，基于高层API的优化路径完全走不通，必须下沉到渲染管线底层，自建图元实现。

三、破局方案：自定义Primitive + 底层DrawCommand架构

因此，我转向了Cesium渲染底层，采用**「自定义Primitive + DrawCommand + 动态顶点缓冲」**的技术路线，绕过所有高层API的额外开销。

3.1 整体分层架构

上层业务逻辑完全复用，底层渲染替换为自定义实现：

复制代码

WingRibbonComponent（样本管理 / 窗口裁剪 / 节流控制 / 回放逻辑 --- 全量复用）
  └── WingRibbonPrimitive（自定义图元，新增）
       ├── DrawCommand × 2（主段 + 头段，一次创建永久复用）
       ├── ShaderProgram（缓存复用）
       ├── RenderState（缓存复用）
       └── VertexArray（DYNAMIC_DRAW模式，预分配最大容量）

3.2 零销毁的每帧更新机制

每帧更新流程完全规避Primitive生命周期操作：

CPU侧计算翼尖坐标，编码为ECEF与2D投影双格式，写入预分配的TypedArray
通过‎copyFromArrayView将顶点数据上传GPU（对应底层‎gl.bufferSubData，不重建VAO）
更新DrawCommand的顶点计数与包围体
将绘制命令推入当前帧的渲染命令列表

核心优势：整个过程无对象创建、无图元销毁、无数组扩容，GC开销趋近于零。

3.3 全场景模式兼容设计

为了兼容3D、2D、Columbus三种场景模式及平滑过渡，顶点同时存储两套坐标编码：

3D模式：ECEF坐标系的高低位编码（‎position3DHigh / ‎position3DLow）
2D模式：投影后的平面坐标高低位编码（‎position2DHigh / ‎position2DLow）

顶点着色器内部通过czm_morphTime自动切换坐标源，支持模式过渡动画，完全对齐Cesium原生渲染标准。

3.4 全功能兼容性校验

我们对所有已有功能做了完整的影响评估，确保优化不损坏功能：

功能项	影响程度	应对方案
2D / Columbus模式	需手动处理投影	CPU端预计算2D投影并编码
透明度混合	需正确渲染通道	使用TRANSLUCENT通道 + Alpha混合状态
对数深度	需标准函数调用	着色器内调用‎`czm_vertexLogDepth()`
包围球剔除	需每帧更新	CPU端从顶点范围计算包围体
显隐控制	需条件渲染	update中根据显隐状态决定是否推送命令
宽度随模型缩放	需动态计算	CPU端计算翼尖时应用当前缩放系数
时间渐隐效果	需顶点透明度	写入color属性的alpha分量
seek / 窗口回放	无影响	完全复用原有样本管理逻辑

结论：所有原有功能100%兼容，无视觉与行为差异。

四、真相反转：尾迹组件的隐藏性能陷阱

在翼带方案落地后，我测试发现系统效率依然很低，根据历史经验判定，问题大概率由尾迹组件导致。我立刻深挖PolylineCollection的内部实现，发现了隐藏极深的性能陷阱。

4.1 根因：positions setter的四次全量遍历

每次执行polyline.positions = arr赋值，无论顶点数量是否变化，内部都会无条件执行4次O(n)全量遍历：

‎arrayRemoveDuplicates：逐顶点比较去重
‎BoundingSphere.fromPoints：两遍遍历计算包围球
‎wrapLongitude：经度wrapping处理
‎writeUpdate：顶点编码展开，准备GPU上传

没有快速路径，没有脏标记优化，每次赋值都是完整的全量计算。

4.2 GC重灾区：wrapLongitude的隐式克隆

wrapLongitude步骤中存在逐顶点对象克隆：

复制代码

cartesians.push(Cartesian3.clone(positions[i]));

单条尾迹256个顶点时，每次setter就会产生256个临时Cartesian3对象。按50平台、10Hz更新计算，每秒会产生12.8万个临时对象，造成严重的GC压力。

4.3 头段高频调用的累积开销

尾迹头段每帧执行poly.positions = pts（4个顶点），50平台×60fps = 300次/秒setter调用，每次都走完整的四遍遍历流程，累计开销同样不可忽视。

量化结论 ：50平台场景下，尾迹组件每秒顶点遍历总次数超过50万次，每秒产生约14万个临时对象。PolylineCollection虽然避免了Primitive销毁，但内部的O(n)遍历与GC风暴同样是性能杀手。

五、最终方案与性能收益

5.1 统一渲染架构

既然PolylineCollection同样存在严重性能问题，那么将尾迹也纳入自定义渲染体系成为必选项，用自定义Primitive + GL_LINES模式替换PolylineCollection，彻底绕过Cesium原生的positions更新管线。

5.2 性能数据对比

指标	优化前	优化后
翼带头段每帧开销	Primitive全生命周期销毁 + 10+ 对象分配	4顶点 × 64字节 = 256字节数据上传
翼带主段10Hz开销	全量Primitive重建 + 大数组分配	N顶点批量数据上传
尾迹主段10Hz开销	4次O(n)遍历 + 数百对象GC	N顶点批量数据上传
每秒GC对象数	~14万个	接近0
整体性能提升	---	‎50 ~ 100倍

5.3 三点实践启示

‎高层API不等于高性能
Cesium的Primitive、PolylineCollection等高封装API，为了通用性做了大量额外处理。在高频动态更新场景下，这些额外开销会成为主要瓶颈，不能仅凭「设计合理」就判定性能合格。
‎性能排查必须深入源码
只看外层API调用方式远远不够，必须深入实现内部，才能发现隐藏的O(n)遍历、隐式对象克隆、重复计算等性能暗坑。
‎量级提升需要底层掌控力
当性能需要数量级提升时，自定义图元 + 直接操作DrawCommand是必经之路。虽然开发成本更高，需要理解完整渲染管线，但带来的性能收益也是质变级别的。

结语

如果你也在做Cesium动态渲染相关的优化，建议先核对一下高频更新的组件，是否也踩了这些高层API的性能陷阱。
