97 个 OpenCV 实例（十三）：目标跟踪，CamShift 反向投影

上一篇做了仪表读数，一个能真正落地的项目。这一篇换个玩法------让程序「盯住」一个运动的东西。目标跟踪是视频分析的第一步，工业现场到处都要用它：传送带上的零件要跟踪、机械臂抓取的目标要锁定。而 OpenCV 里最经典的颜色跟踪算法，就是 CamShift。

一、效果先行

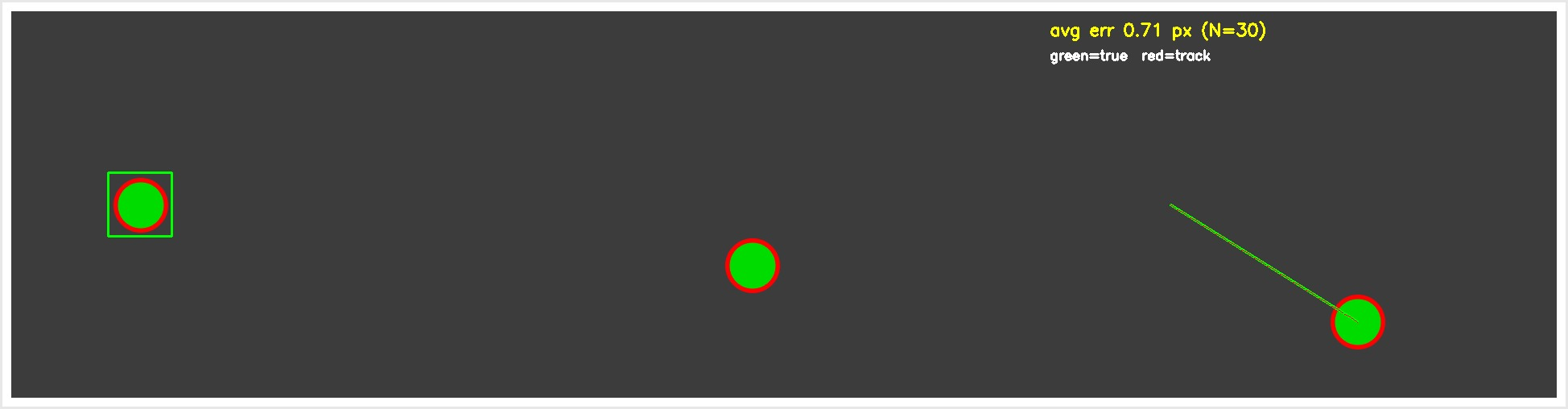

先看跟踪效果。左边第一帧框选了一个绿色圆作为目标，中间是它移动中途，右边最后一帧------红色椭圆框始终死死咬住绿圆，两条轨迹线（绿色真实、红色跟踪）几乎重合，右上角标注平均误差 0.71 像素：

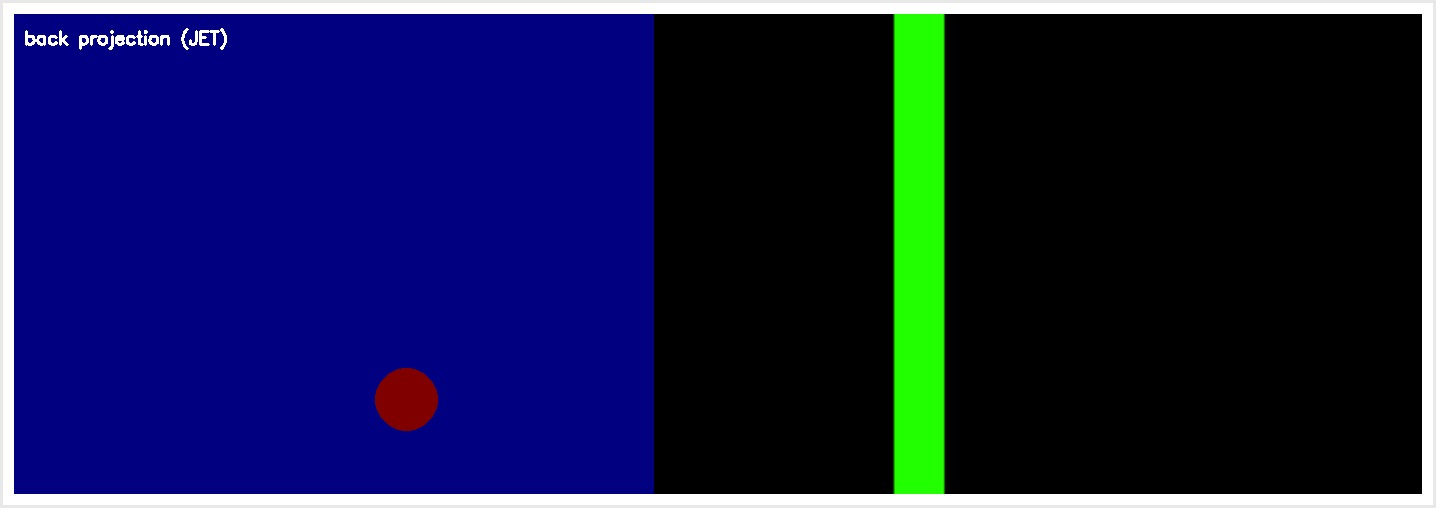

第二张是 CamShift 的「内功」------反向投影概率图（左）和目标的颜色签名（右）。左图暖色代表「颜色像目标」的像素，绿色圆处一个亮斑；右图是目标 H 通道的直方图，尖峰就是它标志性的绿色：

两张图记住两件事：CamShift 的跟踪精度能做到亚像素；它靠的不是形状，是颜色。

二、CamShift 是什么：从 MeanShift 讲起

CamShift 的全称是 Continuously Adaptive MeanShift（连续自适应均值漂移），它是 MeanShift 的升级版。先理解 MeanShift：在一张「概率图」上，从当前窗口出发，反复把窗口中心移到窗口内概率的质心，直到收敛------所以叫「均值漂移」。

MeanShift 只能定位，窗口大小是死的。目标走近变大、走远变小，它就框不准了。CamShift 的改进就在名字里：定位之后，再根据概率的二阶矩自适应调整窗口的大小和角度，返回一个可旋转矩形（RotatedRect）。目标缩放、旋转都能框住。这是它相对 MeanShift 最关键的一步。

三、反向投影：理解 CamShift 的钥匙

CamShift 不找形状，找颜色。整个流程围绕一个核心概念------反向投影（back projection）。

先说正向：从目标框里算出它 H 通道的颜色直方图，这是目标的「颜色签名」------比如一个绿球，签名就是在绿色 H 值处有个尖峰。再说反向：拿这个签名去扫描整幅图，每个像素的 H 值换成「它在签名里出现的频数」，得到一张概率图。亮的地方 = 颜色像目标，暗的地方 = 不像。

CamShift 本质上就是在这张概率图上跑 MeanShift。理解了反向投影，就理解了 CamShift。

四、五步 pipeline

官方 camshiftdemo 依赖摄像头和鼠标框选，我改成了静态合成图加程序化平移（模拟运动），核心五步不变：

cpp 复制代码

// ① 转 HSV：把色相(H)和亮度/饱和度分离，颜色跟踪只看 H
cvtColor(frame, hsv, COLOR_BGR2HSV);
// ② inRange：饱和度+亮度阈值 → mask，过滤掉低饱和的背景
inRange(hsv, Scalar(0, smin, min(vmin,vmax)),
        Scalar(180, 256, max(vmin,vmax)), mask);
// ③ 提取 H 通道（0~180）
extractChannel(hsv, hue, 0);
// ④ 从初始 ROI 建目标颜色签名（只建一次）
calcHist({roi}, {0}, mask_roi, hist, {hsize}, {0,180});
normalize(hist, hist, 0, 255, NORM_MINMAX);
// ⑤ 反向投影得概率图 → CamShift 求质心+自适应窗口
calcBackProject({hue}, {0}, hist, backproj, {0,180}, 1.0);
backproj &= mask;
RotatedRect box = CamShift(backproj, trackWindow,
                    TermCriteria(TermCriteria::EPS | TermCriteria::COUNT, 10, 1));

每一步环环相扣：mask 过滤背景干扰，颜色签名锁定目标特征，反向投影把「找颜色」变成「找概率峰值」，CamShift 在概率峰值上自适应跟踪。

五、实测对账：亚像素精度

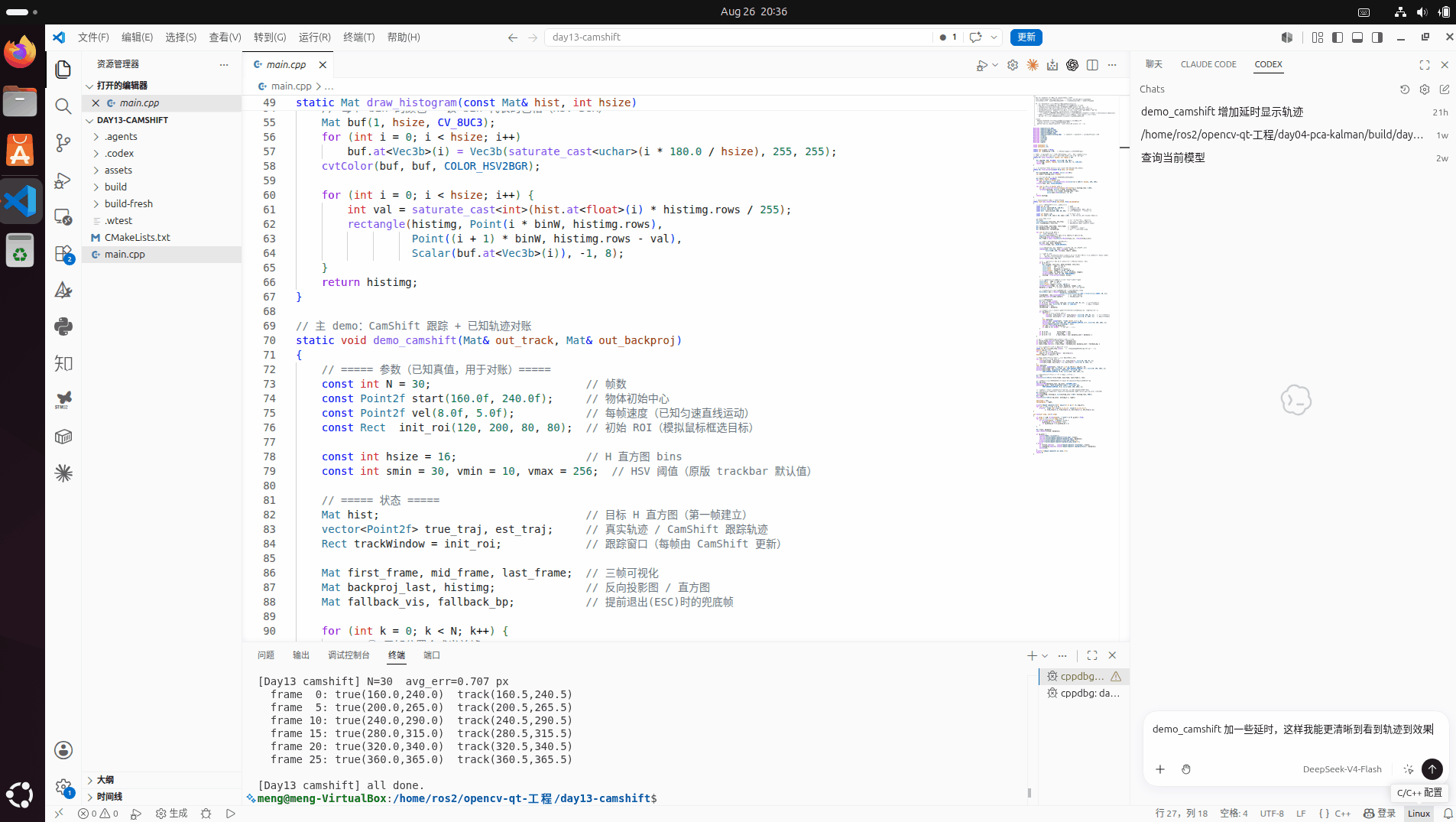

合成场景是深灰背景加一个绿色圆，让它匀速直线运动 30 帧（每帧平移 8px 横向、5px 纵向）。程序化指定初始框，逐帧 CamShift，把「真实轨迹 vs 跟踪轨迹」画出来对账：

平均误差 0.707 像素，逐帧误差都在 0.5px 的亚像素精度内
因为 CamShift 返回的是 RotatedRect 的中心（浮点坐标），精度天然比整数像素高

用已知运动对账，比肉眼看图靠谱得多------这是本系列一直在用的验证方法。

六、踩坑记录

坑	现象	原因	正确姿势
mixChannels 段错误	程序直接崩	官方用 Mat* 重载，4.14 有 bug	用 extractChannel 提取单通道
calcBackProject 编译不过	expects 6 arguments	vector 重载的 scale 参数无默认值	显式传 6 个参数，末尾加 1.0
hconcat 抛异常	rows 不一致	反投影图 640×480 拼 320×200 直方图	先 resize 直方图到同高
红色目标难跟踪	直方图裂成两半	HSV 里红色 H 在 0 和 180 两端	示例用绿/蓝，避开 H 环绕

最后一条是 CamShift 的固有软肋：它「找颜色」，所以目标撞色、光照剧变导致 H 漂移时就会失效。这是它相对光流、特征点法的取舍------便宜、快、简单，但挑场景。

七、AI 与 LLM Wiki：这一课沉淀了什么

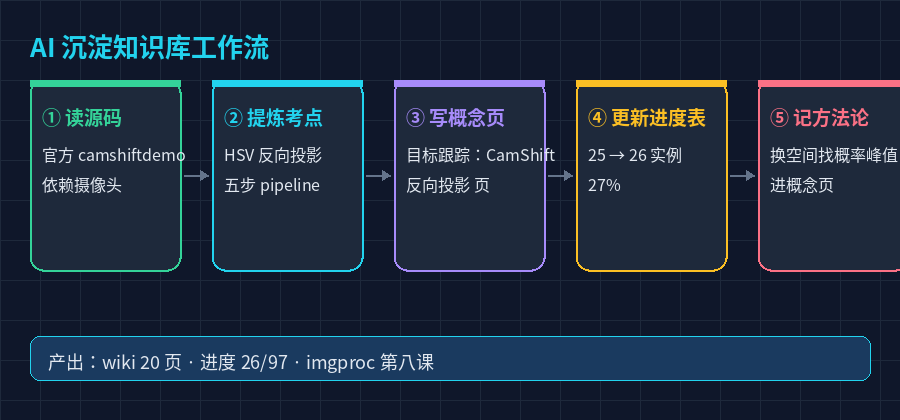

LLM Wiki 现在 20 页了，这一课新增「目标跟踪：CamShift反向投影」概念页，沉淀了 Meanshift→CamShift 的演进逻辑、反向投影的本质、五步 pipeline、以及 0.707px 的实测对账数据。两张截图归档进素材目录，进度表上 camshiftdemo 勾选完成，从 25 个变成 26 个，进度 27%。

这一课最值得进知识库的，是「反向投影」这个思维转换------把「找颜色」变成「找概率峰值」。想跟踪一个绿球，不用教程序「圆长什么样」，而是给它「绿色长什么样」，它在概率图上一钻就找到了。这种「换一个空间解决问题」的思路，比 CamShift 本身的 API 更值钱。

写在最后

97 个实例，今天完成第 26 个，进度 27%。这一课是系列第一次碰「目标跟踪」，CamShift 便宜、快、简单，是颜色跟踪的入门经典，但挑场景。后面特征检测阶段还会见到更强的跟踪方法（光流、特征点匹配），到时候能对比出各自的边界。

下一篇做图像分割------GrabCut 图割和 inpaint 图像修复，一个抠图、一个去水印。到时候见。
