基于 Python + PyQt5 的水果目标检测与分割可视化系统——水果深度学习识别可视化大屏

水果深度学习识别可视化大屏

基于 Python + PyQt5 的水果目标检测与分割可视化系统。提供上传识别、多/单目标检测、手动框选分割、四宫格图像交互、指标分析、日志归档、图表统计、参数配置与系统样式定制等完整能力。

---

一、项目简介

本程序面向水果图像智能识别场景，将计算机视觉算法与可视化大屏相结合：

• 左侧/中部展示 原图、识别结果、分割图、分割识别图 四宫格

• 右侧展示 准确率、召回率、精确率、识别明细与类别分布图

• 顶部导航切换 识别、日志、图表、参数、管理、配置、样式 七大页面

• 识别结果、日志、参数、图片按 日期目录 + SQLite 双重持久化

未配置 YOLO 权重时，系统自动使用 OpenCV HSV 颜色分割 演示引擎，保证开箱可运行；配置自定义/通用 YOLO 权重后，可切换为深度学习推理。

---

二、功能说明

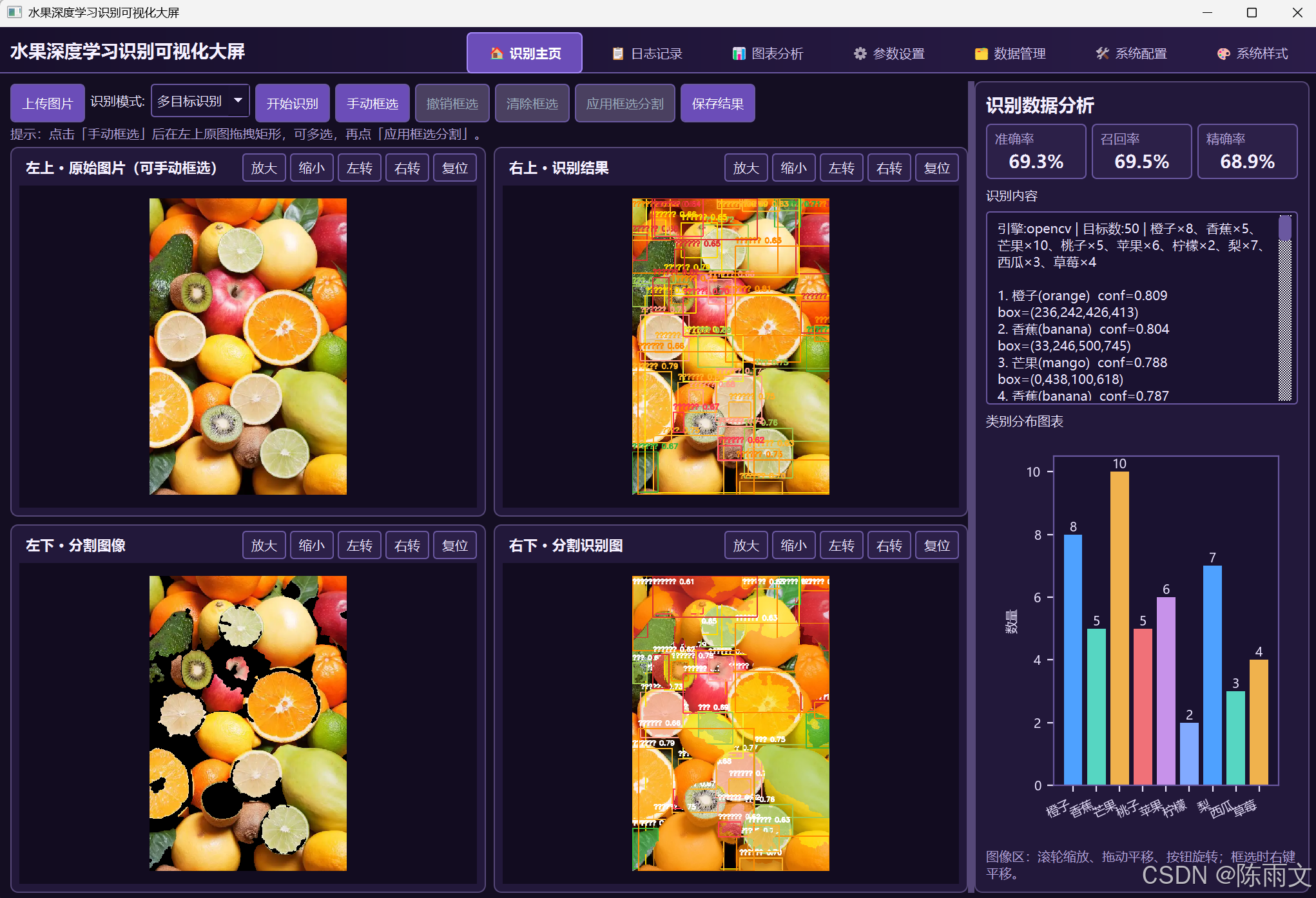

2.1 识别主页

区域	功能
左上	上传后的原始图片；支持 手动框选 分割区域
右上	自动/手动识别后的检测框与类别标注
左下	分割后的前景区域图像
右下	分割结果叠加类别标签的可视化图
右侧面板	准确率 / 召回率 / 精确率、识别文本明细、柱状分布图

图像交互（四宫格均支持）：

• 鼠标滚轮：缩放

• 左键拖动：平移（框选模式下改为右键/中键平移）

• 工具按钮：放大、缩小、左转、右转、复位

• 双击：视图复位（框选模式下禁用，避免误触）

识别模式：

• 多目标识别：检测图中多个水果目标

• 单目标识别：仅保留置信度最高的一个目标

手动框选分割：

1. 点击「手动框选」进入框选模式

2. 在左上原图按住左键拖拽矩形，可多次框选

3. 可「撤销框选」「清除框选」

4. 点击「应用框选分割」：对选区执行 GrabCut 精修 + 颜色分类识别

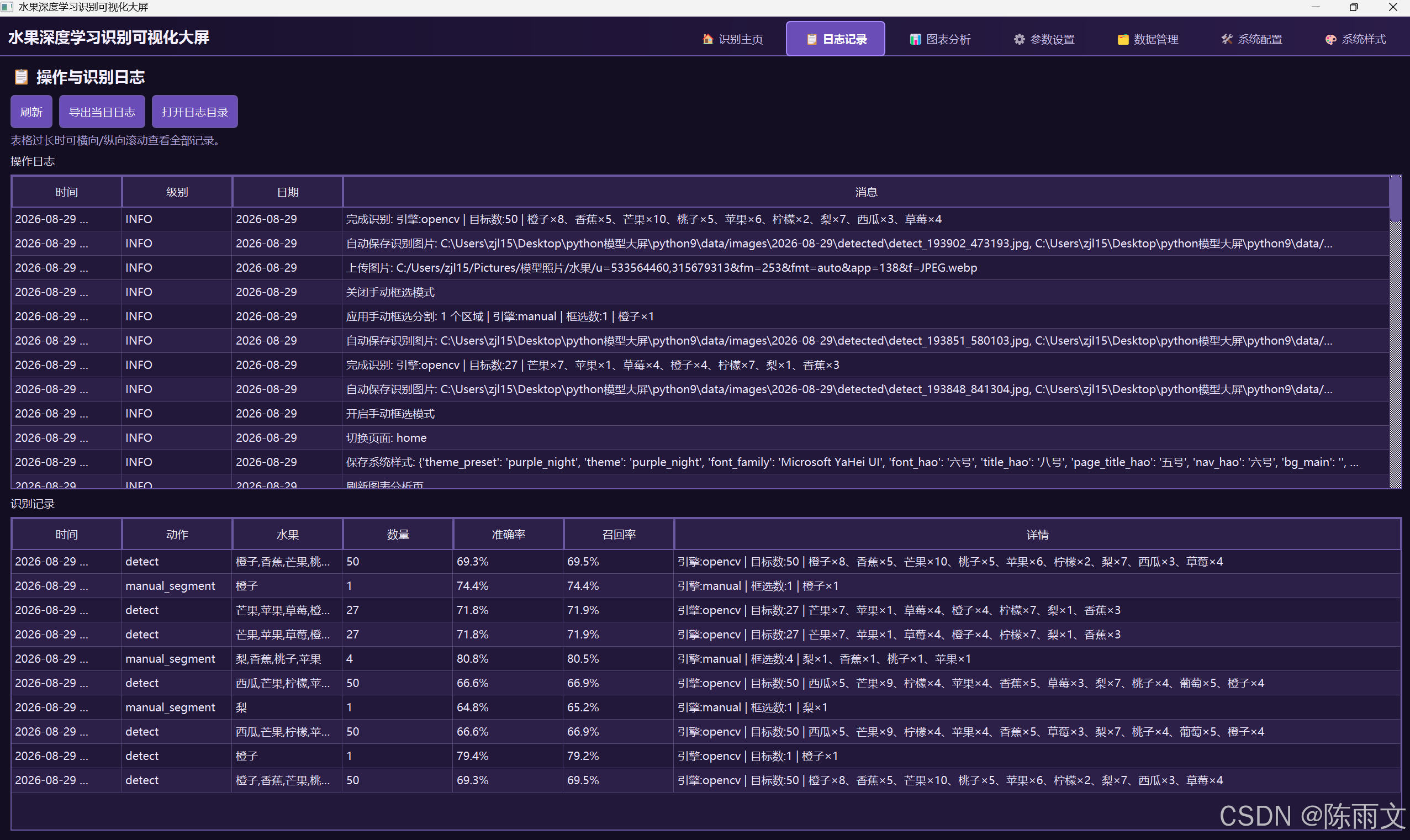

2.2 日志记录页

• 查看操作日志（上传、识别、保存、切页等）

• 查看识别记录（水果类别、数量、准确率、召回率、详情）

• 导出当日日志文件

• 一键打开日志目录

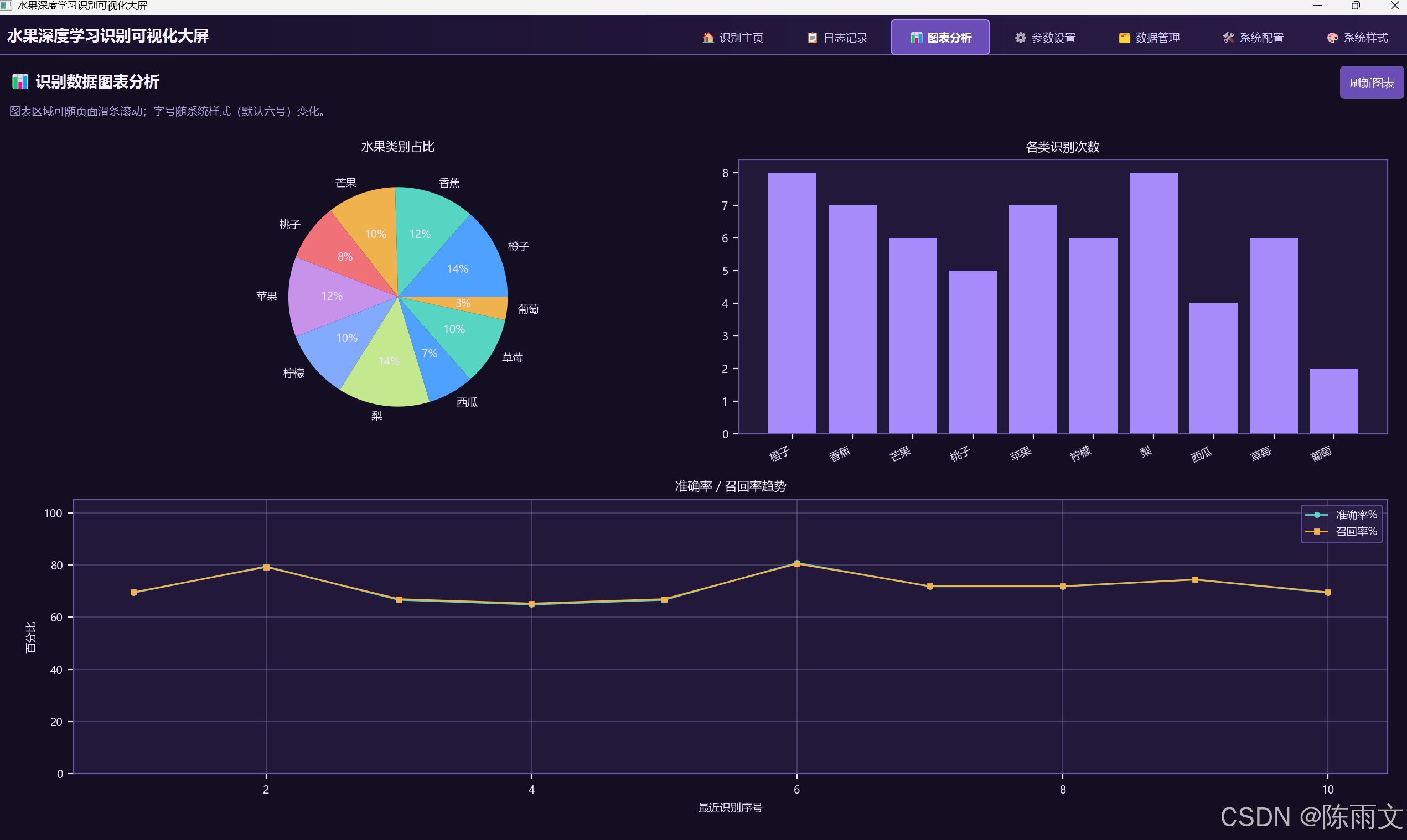

2.3 图表分析页

• 水果类别占比饼图

• 各类识别次数柱状图

• 最近若干次识别的准确率 / 召回率折线趋势图

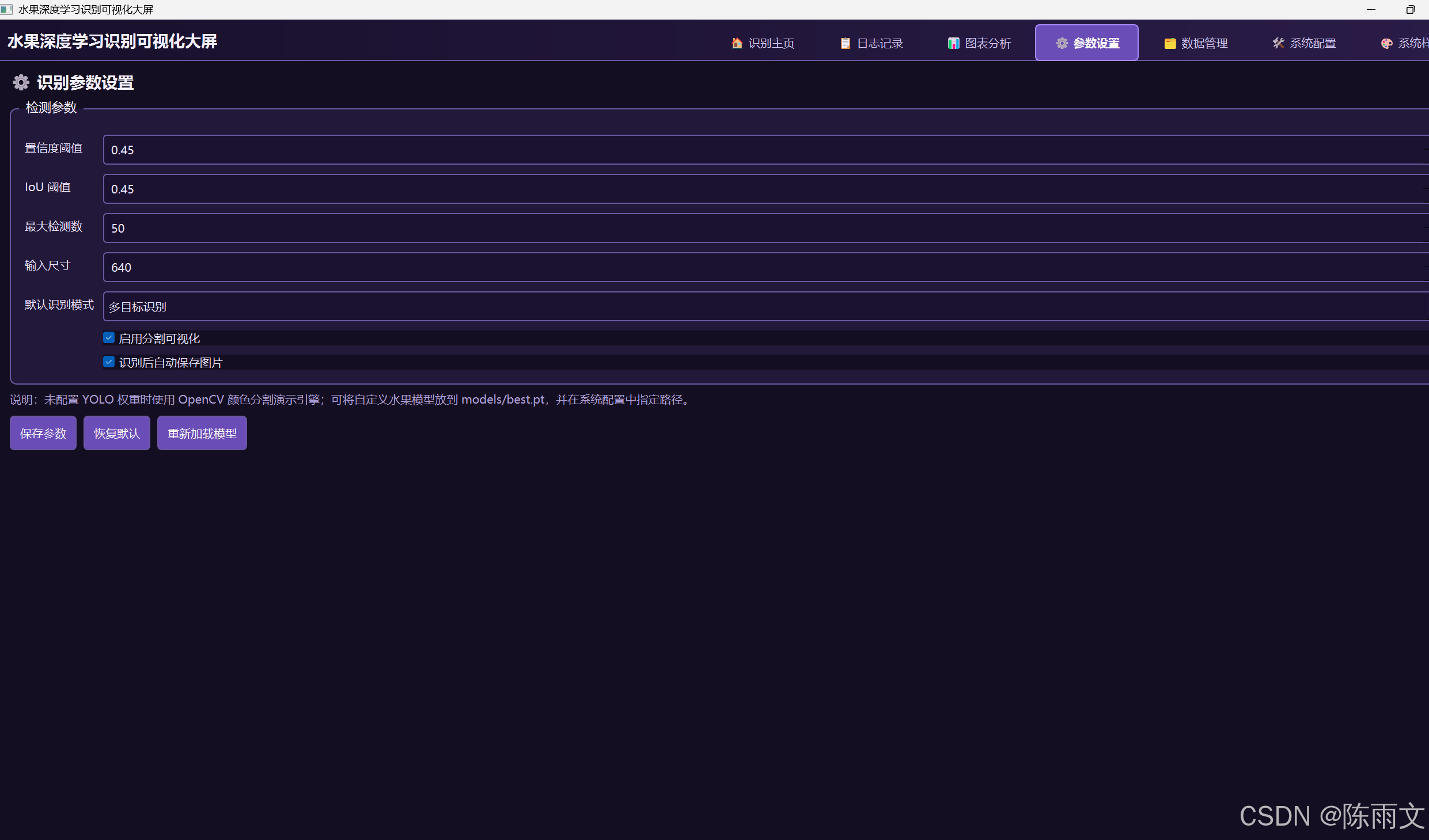

2.4 参数设置页

可调整：

• 置信度阈值（Confidence）

• IoU 阈值（非极大值抑制）

• 最大检测数量

• 模型输入尺寸

• 默认多/单目标模式

• 是否启用分割可视化

• 识别后是否自动保存图片

支持保存参数、恢复默认、重新加载模型；参数快照会写入 SQLite。

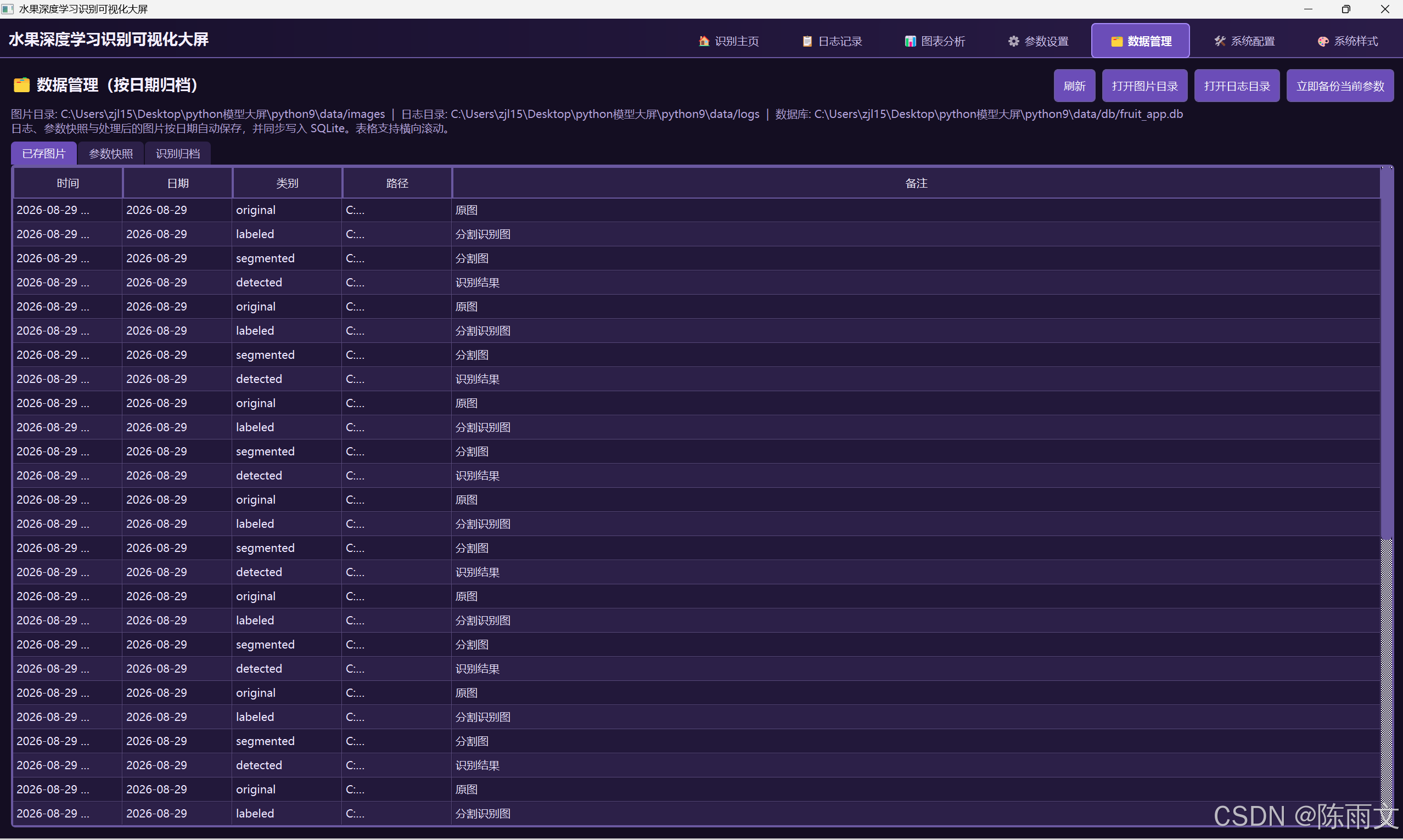

2.5 数据管理页

• 查看已保存图片记录、参数快照、识别归档

• 按日期归档路径浏览

• 手动备份当前全部参数

• 打开图片/日志根目录

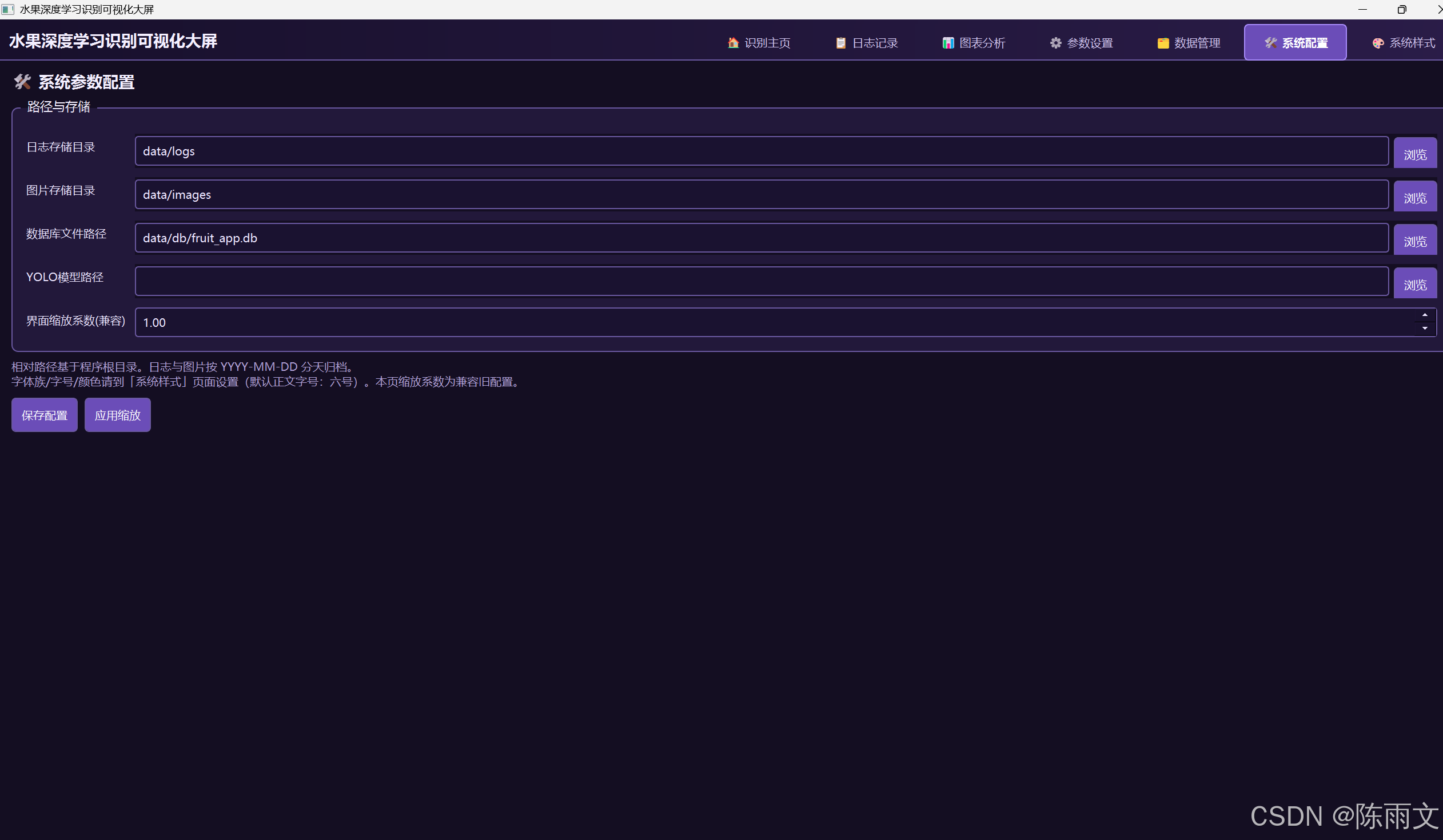

2.6 系统配置页

• 日志存储目录

• 图片存储目录

• SQLite 数据库路径

• YOLO 模型权重路径

• 界面缩放系数（兼容旧配置）

日志与图片会在对应目录下按 YYYY-MM-DD 自动分子目录。

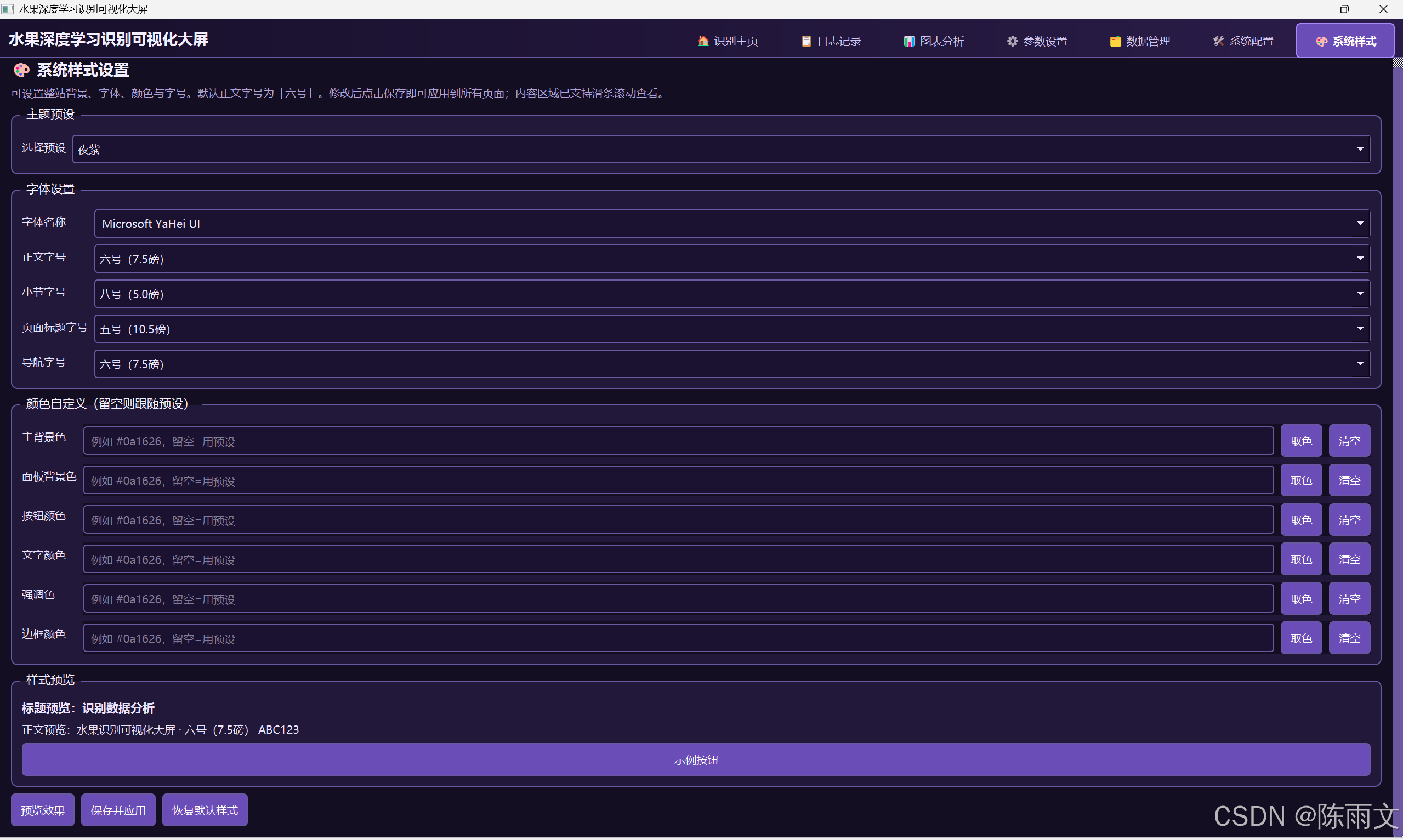

2.7 系统样式页

统一设置整站外观：

• 主题预设：深空蓝 / 墨绿科技 / 浅灰办公 / 夜紫

• 字体族、正文字号（默认 六号 / 7.5 磅）、标题字号、导航字号

• 自定义主背景、面板、按钮、文字、强调色、边框色

• 预览、保存并应用、恢复默认样式

各页面均带 横向/纵向滚动条，小屏也可完整查看内容。

---

三、使用方式

3.1 环境要求

• 操作系统：Windows 10/11（已按 Windows 路径与 os.startfile 适配）

• Python：建议 3.8+（开发验证环境为 3.12）

• 内存：建议 4GB 以上；启用 YOLO/Torch 时建议 8GB 以上

3.2 安装依赖

在项目根目录执行：

py -3 -m pip install -r requirements.txt

或：

pip install -r requirements.txt

基础依赖（必装）：

包	用途
PyQt5	桌面 GUI 框架
opencv-python	图像读写、颜色空间、形态学、GrabCut、轮廓
numpy	数组与数值计算
matplotlib	识别指标与统计图表
Pillow	图像格式辅助

可选深度学习依赖（启用 YOLO 时安装）：

pip install ultralytics torch torchvision

然后将权重文件放到 models/best.pt（或 models/yolov8n.pt），也可在「系统配置」中指定绝对路径。

3.3 启动程序

方式一：

py -3 main.py

方式二：双击 run.bat

启动后窗口默认最大化显示。

3.4 演示图片

项目内提供演示图生成脚本：

py -3 utils/make_demo_image.py

生成文件：assets/demo_fruits.jpg，可用于快速体验识别与框选。

---

四、操作流程

4.1 自动识别流程（推荐入门）

启动程序
  → 进入「识别主页」
  → 点击「上传图片」选择水果图像
  → 选择「多目标」或「单目标」
  → 点击「开始识别」
  → 查看四宫格结果与右侧指标/图表
  → （可选）点击「保存结果」手动再存一份
  → 到「日志记录 / 图表分析 / 数据管理」查看归档与统计

若「参数设置」中开启了自动保存，识别完成后会自动写入当日图片目录与数据库。

4.2 手动框选分割流程

上传图片
  → 点击「手动框选」（按钮保持选中）
  → 在左上原图左键拖拽框选目标（可多个）
  → 需要时「撤销框选」或「清除框选」
  → 点击「应用框选分割」
  → 系统对每个选区做 GrabCut 分割 + HSV 类别估计
  → 右上/左下/右下与右侧面板同步更新

框选模式下：

• 左键：拖拽画框

• 右键/中键：平移图像

• 滚轮：缩放

4.3 调参与模型切换流程

「参数设置」调整置信度 / IoU / 最大检测数等 → 保存参数
「系统配置」指定 YOLO 模型路径 → 保存配置
「参数设置」点击「重新加载模型」
回到主页重新识别验证效果

4.4 样式定制流程

「系统样式」选择主题预设
  → 调整字体/字号/颜色（可选）
  → 「预览效果」临时查看
  → 「保存并应用」持久化到 config/settings.json

4.5 数据查看与导出流程

「日志记录」刷新 / 导出当日日志 / 打开日志目录
「图表分析」刷新查看统计图
「数据管理」查看已存图片、参数快照、识别归档

---

五、技术架构

5.1 总体分层

┌─────────────────────────────────────────────┐
│                 main.py 入口                 │
│              高 DPI / 启动窗口               │
└──────────────────────┬──────────────────────┘
                       │
┌──────────────────────▼──────────────────────┐
│              ui/ 表现层（PyQt5）              │
│  NavBar · MainWindow · Pages · Widgets      │
└──────────────────────┬──────────────────────┘
                       │
┌──────────────────────▼──────────────────────┐
│              core/ 业务与算法层               │
│  fruit_detector · database · storage        │
│  config_manager · theme                     │
└──────────────────────┬──────────────────────┘
                       │
┌──────────────────────▼──────────────────────┐
│           数据与资源（本地文件）               │
│  config/ · data/logs · data/images          │
│  data/db/*.db · models/*.pt · assets/       │
└─────────────────────────────────────────────┘

5.2 目录结构

python9/
├── main.py                 # 程序入口
├── run.bat                 # Windows 一键启动
├── requirements.txt        # 依赖清单
├── README.md               # 说明文档（本文件）
├── config/
│   └── settings.json       # 运行参数与样式配置
├── core/
│   ├── config_manager.py   # 配置加载/保存
│   ├── database.py         # SQLite 持久化
│   ├── storage.py          # 按日期文件存储与写日志
│   ├── fruit_detector.py   # 检测/分割/识别引擎
│   └── theme.py            # 主题与全局 QSS
├── ui/
│   ├── main_window.py      # 主窗口与页面切换
│   ├── pages/              # 各功能页面
│   │   ├── home_page.py    # 识别主页
│   │   ├── log_page.py     # 日志页
│   │   ├── chart_page.py   # 图表页
│   │   ├── param_page.py   # 参数页
│   │   ├── manage_page.py  # 管理页
│   │   ├── config_page.py  # 系统配置页
│   │   └── style_page.py   # 系统样式页
│   └── widgets/
│       ├── nav_bar.py      # 顶部图标导航
│       ├── image_viewer.py # 可交互图像面板
│       └── scroll_page.py  # 带滑条的页面基类
├── utils/
│   └── make_demo_image.py  # 演示图生成
├── models/                 # YOLO 权重目录（可选）
├── assets/                 # 演示资源
└── data/
    ├── logs/YYYY-MM-DD/    # 按日日志
    ├── images/YYYY-MM-DD/  # 按日图片（original/detected/segmented/labeled）
    └── db/fruit_app.db     # SQLite 数据库

5.3 基础框架与库

类别	技术	说明
GUI 框架	PyQt5	主窗口、导航、多页面 QStackedWidget、表格、表单、文件对话框
视觉库	OpenCV	图像编解码、HSV、形态学、轮廓、GrabCut、画框标注
数值计算	NumPy	掩膜运算、置信度统计、坐标裁剪
图表	Matplotlib	嵌入 Qt 的 FigureCanvasQTAgg 绘制饼图/柱状图/折线图
深度学习（可选）	Ultralytics YOLO + PyTorch	目标检测/实例分割推理
数据库	SQLite3	操作日志、识别记录、参数快照、图片索引
配置	JSON	config/settings.json 持久化业务参数与样式

5.4 UI 设计要点

• 无侧边栏：顶部图标按钮切换页面

• 全局主题引擎 ：core/theme.py 生成 QSS，一处修改、全站生效

• ScrollPage：页面内容超出时可滚动，适配不同分辨率

• ImageCanvas：自研视图变换（缩放/平移/旋转）与框选坐标映射

---

六、所用算法说明

6.1 引擎选择策略

启动 / 重新加载模型
  → 若配置路径或 models/best.pt、yolov8n.pt 存在且 ultralytics 可用
      → backend = yolo（深度学习）
  → 否则
      → backend = opencv（HSV 颜色分割演示引擎）

主页「开始识别」调用 FruitRecognizer.recognize()； 「应用框选分割」调用 FruitRecognizer.recognize_regions()。

6.2 OpenCV HSV 颜色分割（默认演示引擎）

思路： 不同水果在 HSV 空间有较稳定的色相区间，通过阈值分割 + 形态学 + 轮廓提取得到候选目标。

主要步骤：

1. BGR → HSV，高斯模糊降噪

2. 按水果类别预设 HSV 范围做 inRange 得到二值掩膜

3. 开运算 / 闭运算去除噪点、填补空洞

4. findContours 提取外轮廓，过滤过小面积与异常长宽比

5. 由填充率、面积占比估算置信度

6. 简易 NMS（非极大值抑制） 去除重叠框

7. 生成检测框图、分割图、分割标注图

涉及 OpenCV API： cvtColor、GaussianBlur、inRange、morphologyEx、findContours、boundingRect、drawContours 等。

6.3 手动框选 + GrabCut 精修

思路： 用户提供矩形作为"可能前景"，用图割算法自动分离前景/背景。

主要步骤：

1. 将框选矩形映射到原图像素坐标

2. 对 ROI 执行 cv2.grabCut（GC_INIT_WITH_RECT）

3. 取确定/可能前景像素作为分割掩膜；前景过少时回退为整框

4. 对掩膜内像素做 HSV 直方图与预设水果色域匹配，估计类别与置信度

5. 汇总为 Detection 列表并统一渲染四宫格结果

6.4 YOLO 深度学习检测（可选）

当加载到 .pt 权重时：

1. 调用 Ultralytics YOLO.predict

2. 读取 boxes（类别、置信度、xyxy 框）

3. 若模型带 masks，缩放对齐到原图尺寸作为分割掩膜

4. 按多/单目标模式筛选结果

5. 进入统一的结果构建与可视化流程

适用于自定义水果数据集训练的权重，或 COCO 等含 apple/banana/orange 等类别的通用权重。

6.5 后处理与评价指标（演示计算）

• NMS：按置信度排序，抑制 IoU 过高的重复框

• 准确率 / 召回率 / 精确率：在演示引擎中由检测置信度分布估算，用于大屏展示与趋势分析（非严格标注集评测）

• 类别统计：按中文类别名聚合计数，驱动柱状图与饼图

6.6 图像交互中的坐标变换

框选与标注需要在「控件坐标 ↔ 图像像素坐标」之间转换，算法考虑：

• 画布居中平移偏移

• 旋转角（以 90° 步进为主）

• 用户缩放系数 × 自适应 fit 缩放

从而保证缩放/旋转后仍能正确框选原图像素区域。

---

七、数据存储说明

7.1 文件归档（按日期）

data/logs/2026-08-29/app.log
data/images/2026-08-29/original/*.jpg
data/images/2026-08-29/detected/*.jpg
data/images/2026-08-29/segmented/*.jpg
data/images/2026-08-29/labeled/*.jpg

目录根路径可在「系统配置」中修改。

7.2 SQLite 主要表

表名	内容
operation_logs	操作日志（时间、级别、消息）
recognition_logs	识别记录（类别、数量、准确率、召回率、路径等）
saved_params	参数/样式快照
saved_images	已存图片索引（类别、路径、备注）

默认数据库：data/db/fruit_app.db。

---

八、配置项说明

配置文件：config/settings.json

字段	含义	默认示例
confidence_threshold	置信度阈值	0.45
iou_threshold	NMS IoU 阈值	0.45
max_detections	最大检测数	50
detect_mode	multi / single	multi
model_path	YOLO 权重路径	空
enable_segmentation	是否分割可视化	true
save_results	识别后自动保存	true
log_dir / image_dir / db_path	存储路径	data/...
theme_preset	主题预设	dark_blue
font_hao	正文字号	六号
font_family	字体	Microsoft YaHei UI
bg_main 等	自定义颜色（空则用预设）	空

---

九、常见问题

Q1：启动后识别不准？ 默认是 HSV 演示引擎，适合色差明显的水果图。要提高精度请训练/放置 YOLO 水果权重并在配置中指定。

Q2：中文路径图片读不出？ 程序已使用 np.fromfile + cv2.imdecode 兼容中文路径；请确认文件本身未损坏。

Q3：如何确认当前引擎？ 识别完成后，右侧「识别内容」摘要中会显示 引擎:opencv、引擎:yolo 或 引擎:manual。

Q4：字太小/太大？ 到「系统样式」调整正文字号（默认六号）；标题/导航可单独设置。

Q5：页面内容显示不全？ 各页已启用滚动条，向下/向右拖动即可查看全部控件与表格列。

---

十、快速命令汇总

# 安装依赖
py -3 -m pip install -r requirements.txt

# （可选）深度学习
py -3 -m pip install ultralytics torch torchvision

# 生成演示图
py -3 utils/make_demo_image.py

# 启动
py -3 main.py

---

十一、开发与扩展建议

1. 替换为自研水果 YOLO 模型 ：将 best.pt 放入 models/，类别名建议与 core/fruit_detector.py 中 FRUIT_CN 对齐或自行扩展映射。

2. 增加真实评测：引入带标注的验证集，用标准 Precision/Recall/mAP 替换演示指标。

3. 扩展框选方式：可在现有矩形框选基础上增加多边形/画笔掩膜。

4. 批量识别：可在主页增加文件夹批量导入与结果导出 CSV。

---

十二、版本信息

• 项目名称：水果深度学习识别可视化大屏

• 界面框架：PyQt5

• 视觉算法：OpenCV（HSV + GrabCut） / 可选 YOLO

• 数据层：SQLite + 按日期文件归档

• 默认字号：中文六号（7.5 磅）

---

如需二次开发，建议从 core/fruit_detector.py（算法）与 ui/pages/home_page.py（主交互）入手；样式统一修改 core/theme.py 与「系统样式」页即可。
