这是一篇为文件系统铺路的前置文章。我们要把硬盘的物理与逻辑架构扒开，看清数据在盘片上到底怎么被读写、怎么被定位。不讲玄的，直接上硬货：
-
物理结构：拆开硬盘外壳，盘片、扇区、磁头、柱面，一个都跑不了；
-
寻址原理：CHS这老古董怎么定位数据，又怎么映射成逻辑结构；
-
LBA映射：逻辑块地址（LBA）和CHS之间怎么换算，背后是哪套数学逻辑。
话不多说，我们直接进正题。
目录
[2.1 磁盘的基本特点](#2.1 磁盘的基本特点)
[2.2 磁盘片与扇区](#2.2 磁盘片与扇区)
[2.3 盘面、磁头与柱面](#2.3 盘面、磁头与柱面)
[2.4 磁盘物理组件总结](#2.4 磁盘物理组件总结)
[3.1 CHS寻址方式](#3.1 CHS寻址方式)
[3.2 磁盘的逻辑结构](#3.2 磁盘的逻辑结构)
[3.2.1 从磁带理解数据的线性存储](#3.2.1 从磁带理解数据的线性存储)
[3.2.2 把磁盘理解成一个三维数组](#3.2.2 把磁盘理解成一个三维数组)
[3.3 LBA逻辑块寻址](#3.3 LBA逻辑块寻址)
[3.3.1 CHS转换为LBA](#3.3.1 CHS转换为LBA)
[3.3.2 LBA转换为CHS](#3.3.2 LBA转换为CHS)
一、认识磁盘与相关硬件

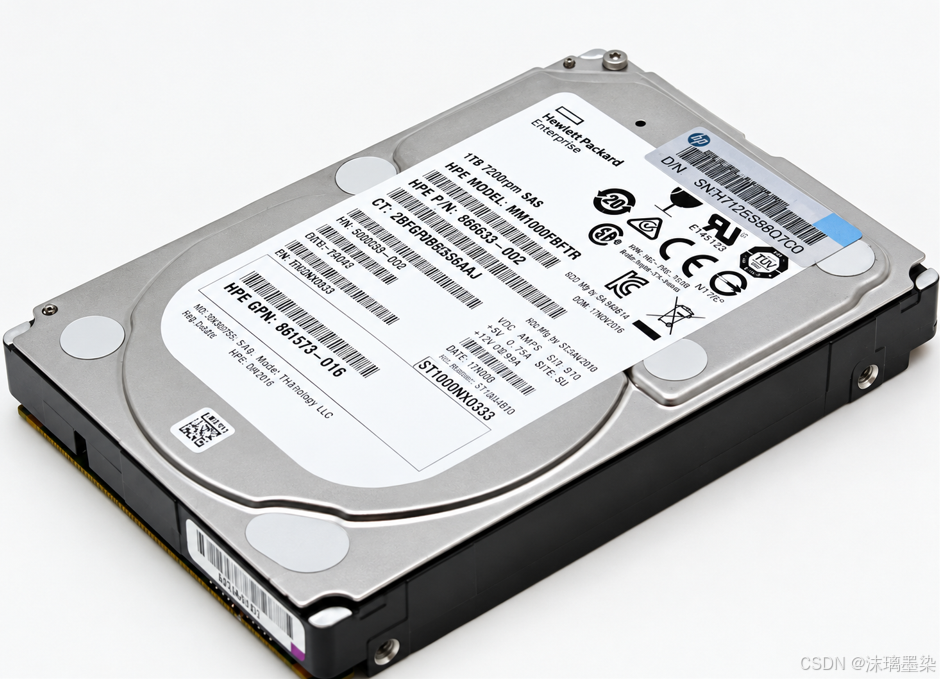

磁盘：

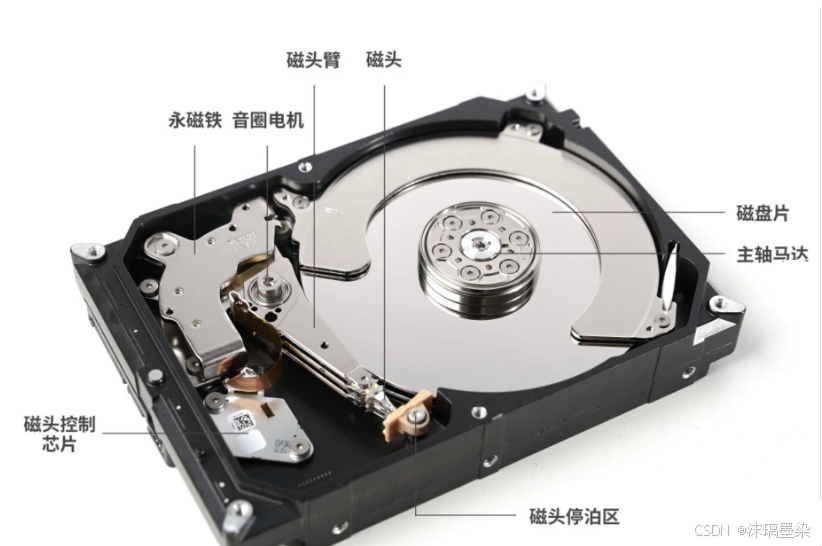

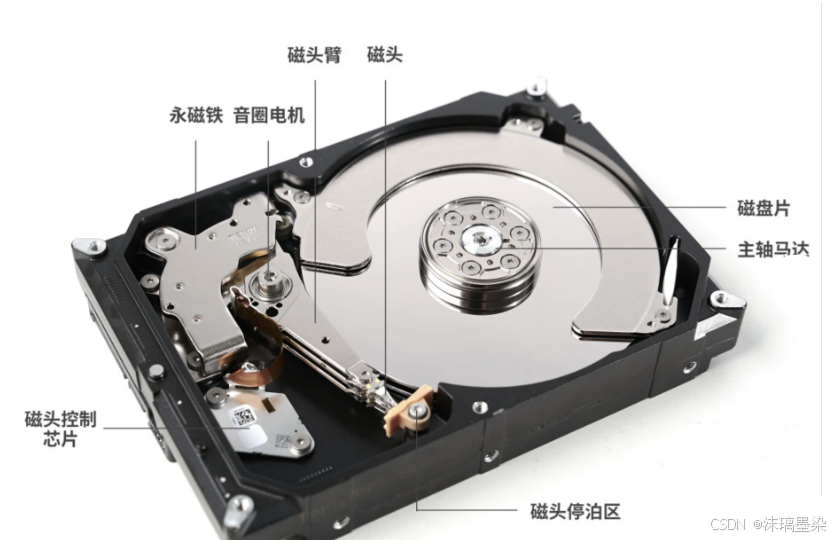

磁盘内部：

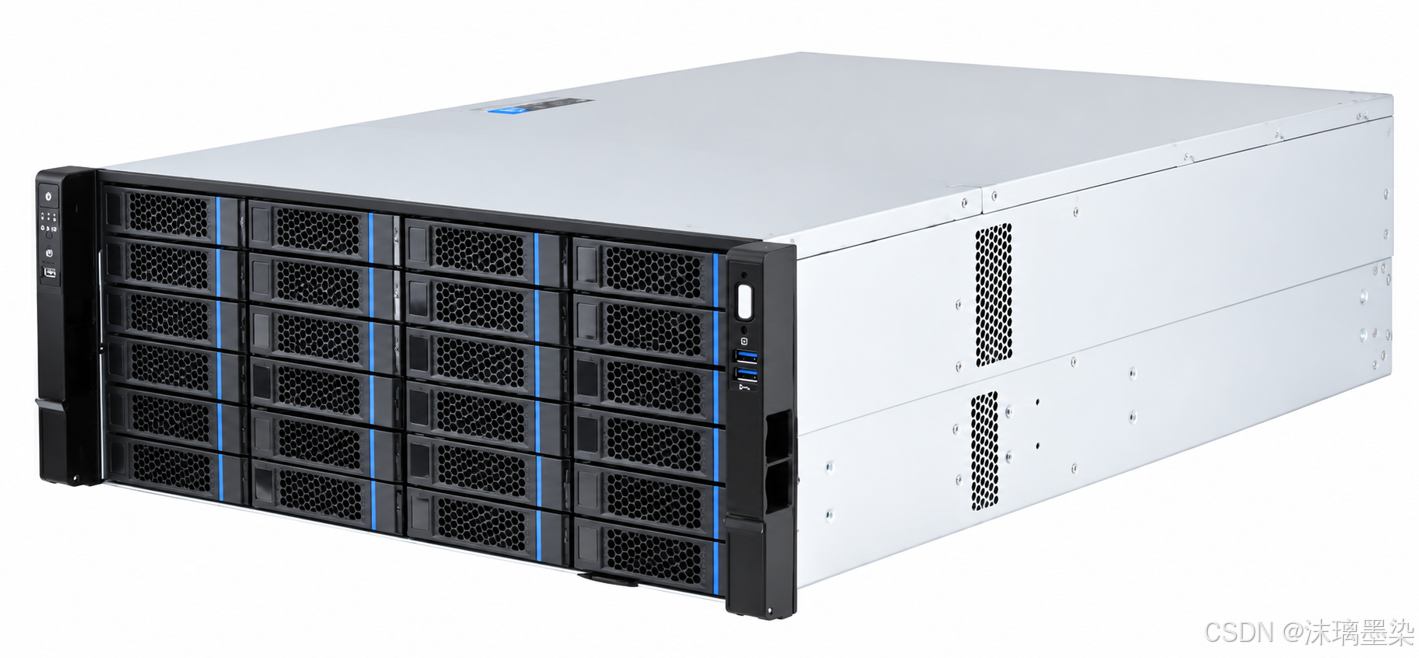

服务器：

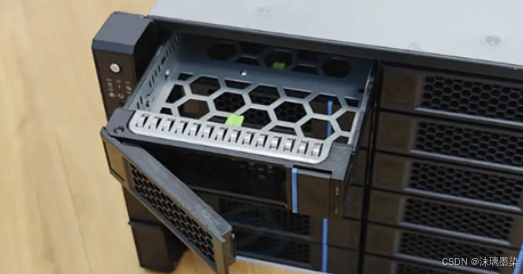

服务器的硬盘，在物理层就是一块块可插拔的盘。
很多机架式服务器的前面板，都留着一排硬盘槽位。每个槽位里插一块盘，单盘容量4TB，满配24块，整机就是24 × 4TB。你抽出来一块，系统就少一块盘；插回去，它又重新上线。我们后面要讲的扇区、柱面、LBA，全都发生在这每一块4TB的铁盒子里。

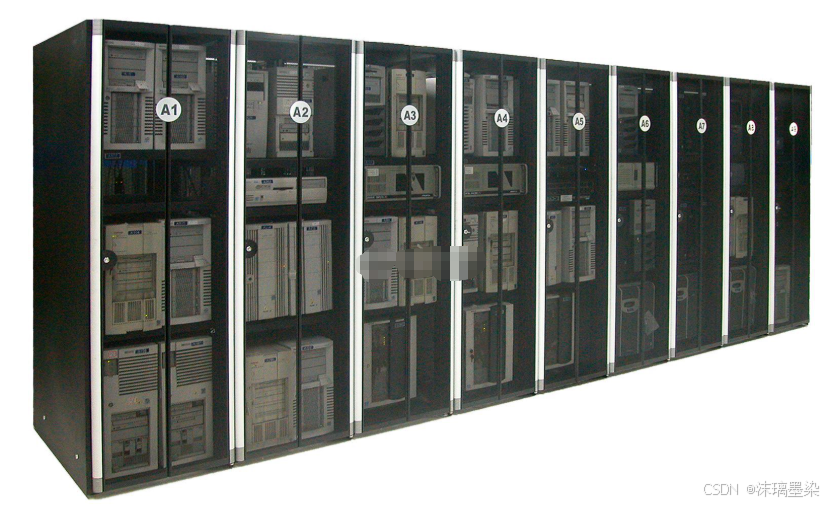

机柜，上面插满了服务器：

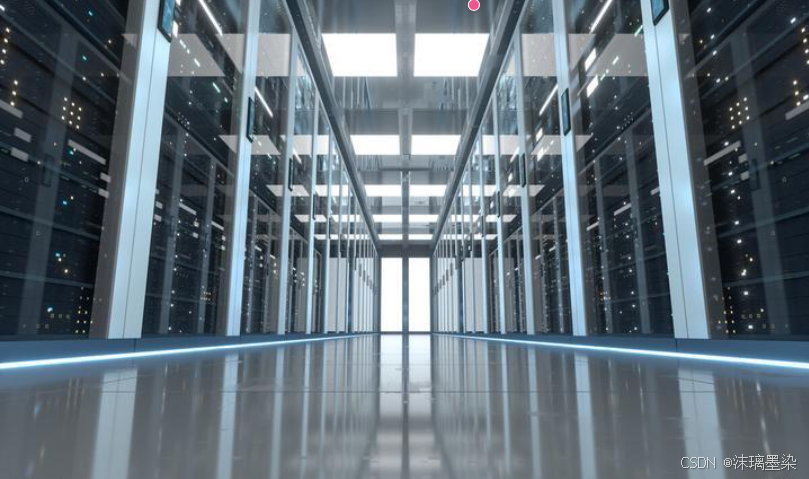

这么多的机柜组成机房，机房是只有大公司用的起的。
二、认识磁盘的物理结构
2.1 磁盘的基本特点
机械硬盘，是计算机里少有的、真正带着机械运动部件的设备。相比内存、CPU那些纯电子的高速器件，它是个不折不扣的"老黄牛"。
-
慢：这是它最突出的标签。机械臂寻道、盘片旋转，都需要实打实的物理时间，跟内存读写差了不止一个数量级。
-
容量大，价格便宜：单位容量的成本，机械硬盘至今依然比固态硬盘低得多，适合用来做海量冷数据存储。
如何毁掉一块磁盘？
最有效的物理破坏手段之一，是高温退磁。机械硬盘靠盘片表面的磁性材料记录数据，温度一旦超过居里点，磁性就会消失，数据也就没了。至于拆盘，更是一条不归路，磁盘内部并不是真空，而是一个高度无尘的洁净空间（部分企业盘还会充入氦气）。盖子一打开，空气中的灰尘颗粒落进去，磁头飞行高度只有几纳米，一粒灰尘就能让磁头撞毁盘片，整块盘基本就废了。所以，开盖即报废。
桌面盘与企业盘，怎么区分？
同样是机械硬盘，桌面盘和企业盘的差距，主要看三个维度：
-
盘片转动速度：桌面盘常见5400转或7200转，企业盘通常上万转，甚至15000转，数据来得更快。
-
磁头移动速度：企业盘的磁头臂驱动更强，寻道时间更短，能在更短时间内定位到目标磁道。
-
一次定位的精度：企业盘对震动、温漂的补偿更到位，长时间高负载下更稳定，定位也更精准。
这三个指标，共同决定了企业盘在7×24小时高强度读写下依然能保持稳定，而桌面盘更适合日常非持续性的使用。
2.2 磁盘片与扇区

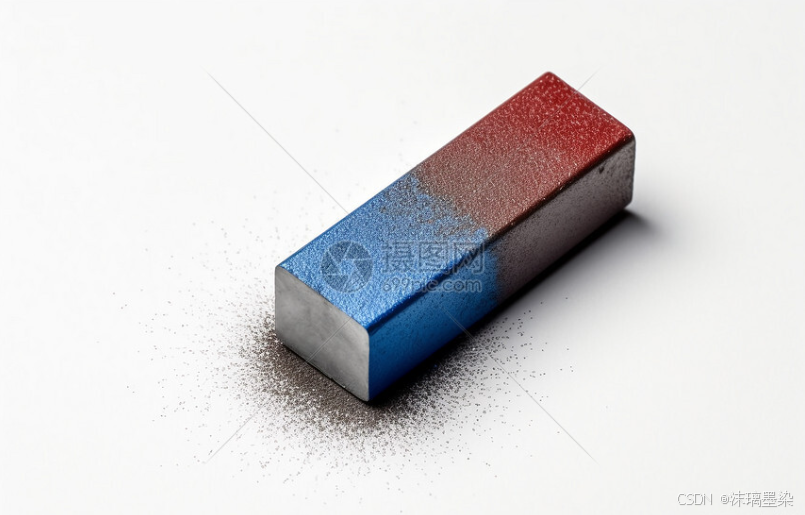

把磁盘面想象成一张纸，磁头就是那支笔。但这张"纸"有点特别，它由无数被打磨得极其光滑的微小磁铁组成。往磁盘里写数据，本质上就是给这些磁铁翻个方向：南极北极一调，0和1就区分开了。修改内容，就是重新排列这些小磁铁的南北极。

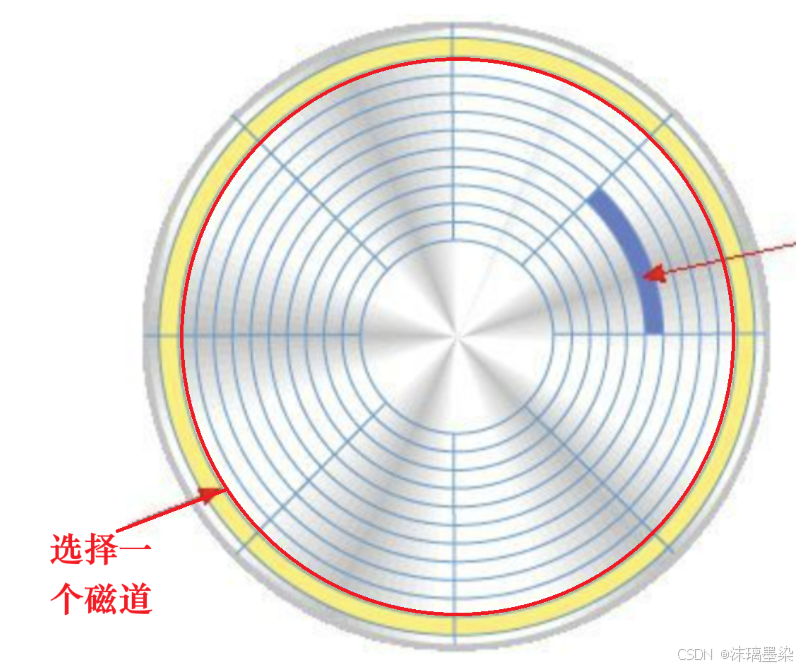

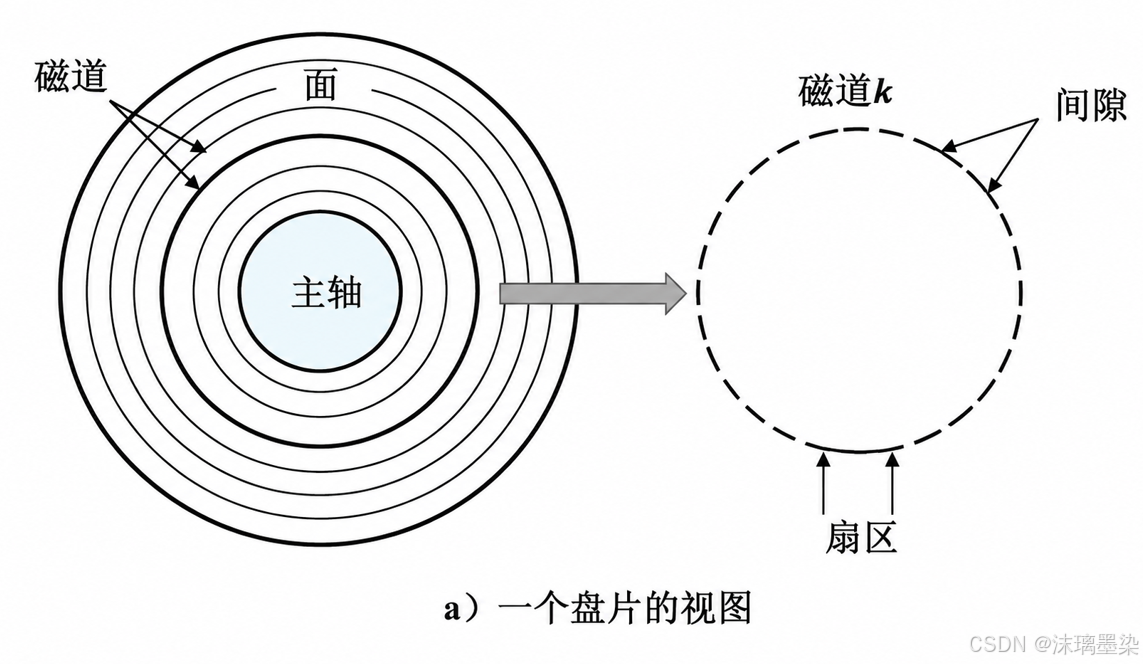

把磁盘片的一面摊开来看，上面那一圈一圈的同心圆，就是磁道 。磁道不是连着的，它被一段段小间隙切开，每一小段就是一个扇区。

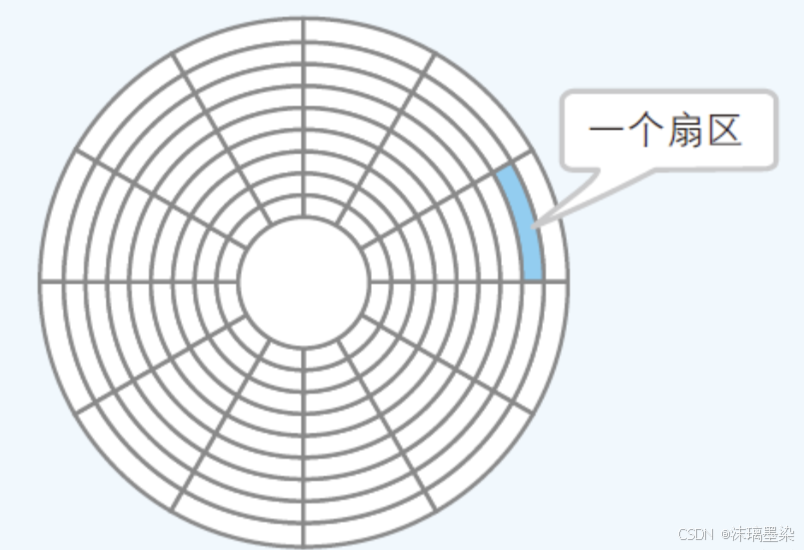

那到底什么是扇区？看下面这张图，圈出来的那一小块，就是一个扇区。它是磁盘读写的最小单元，每次磁头读写数据，至少都是以一个扇区为基本单位来进行的。不管你想读1个字节还是512个字节，磁头都得把整个扇区"过"一遍。
一张磁盘的逻辑结构，从大到小可以这么排：盘片 → 磁道 → 扇区。盘片是一整张，磁道是一圈，扇区是圈上被切出来的最小格子。理解了这层，后面讲CHS寻址和LBA的时候，就有了落脚点。

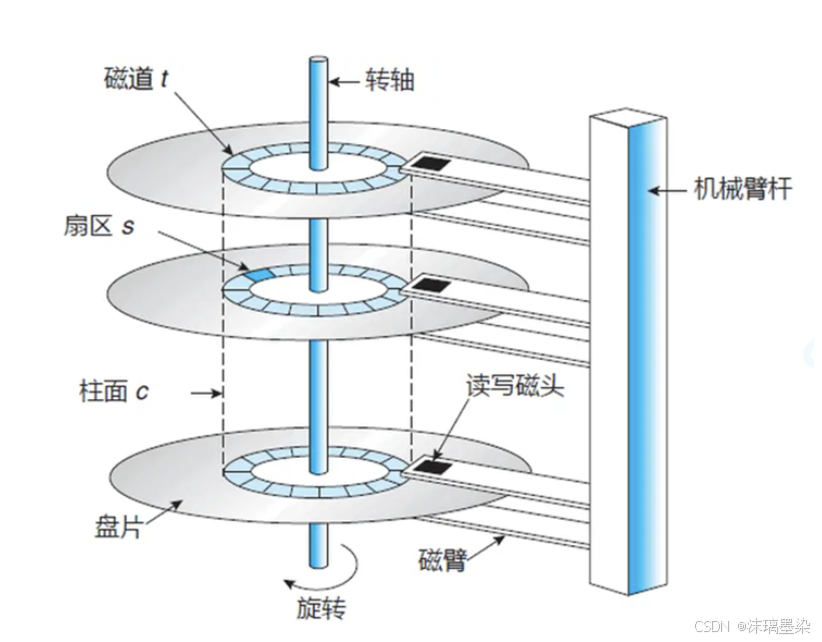

2.3 盘面、磁头与柱面

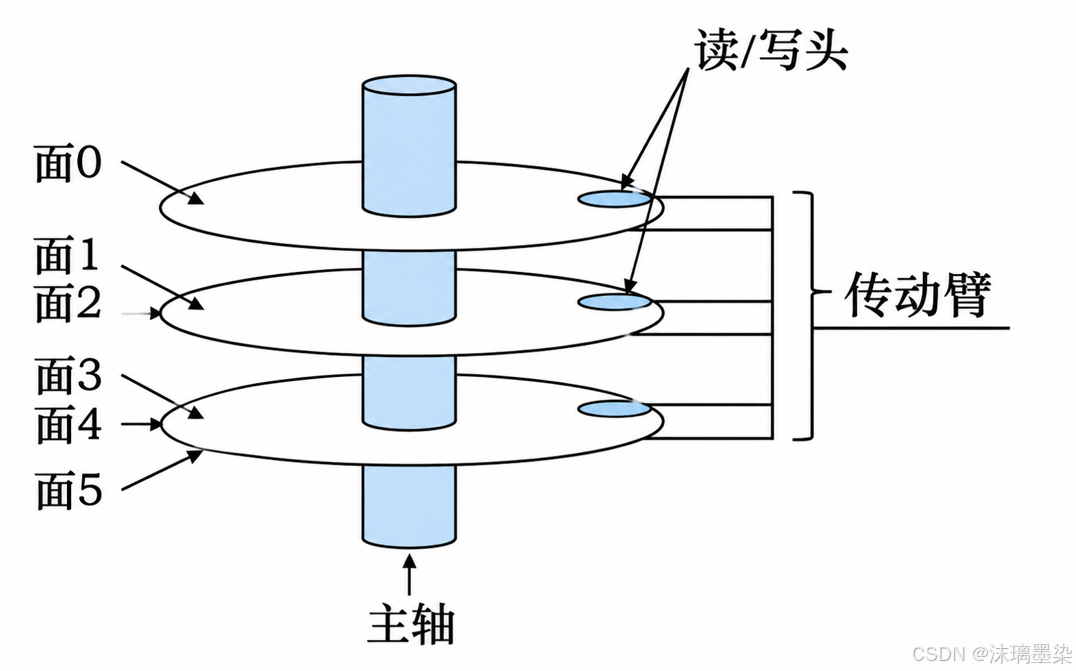

一个磁盘通常不是单块盘片。常见的机械硬盘里，往往叠着三片左右的盘片。每片盘片正反两面都能存数据，一面算一个盘面，三片就是六个盘面，自然也配了六个磁头来读写。
有意思的是，这六个磁头并不是各走各的，它们被同一根磁臂固定在一起，共进退。你动我也动，六个头永远保持同样的位置关系。这么设计，是怕机械结构复杂到不可收拾，如果每个磁头单独控制，复杂度会指数级飙升。

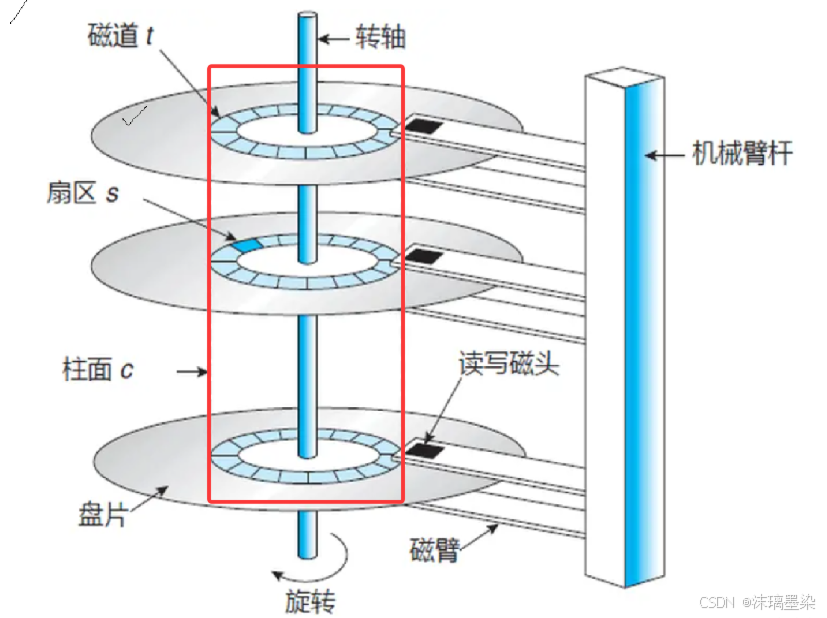

既然磁头永远同步移动，我们再回头看磁道，就可以引出一个虚拟概念：柱面。

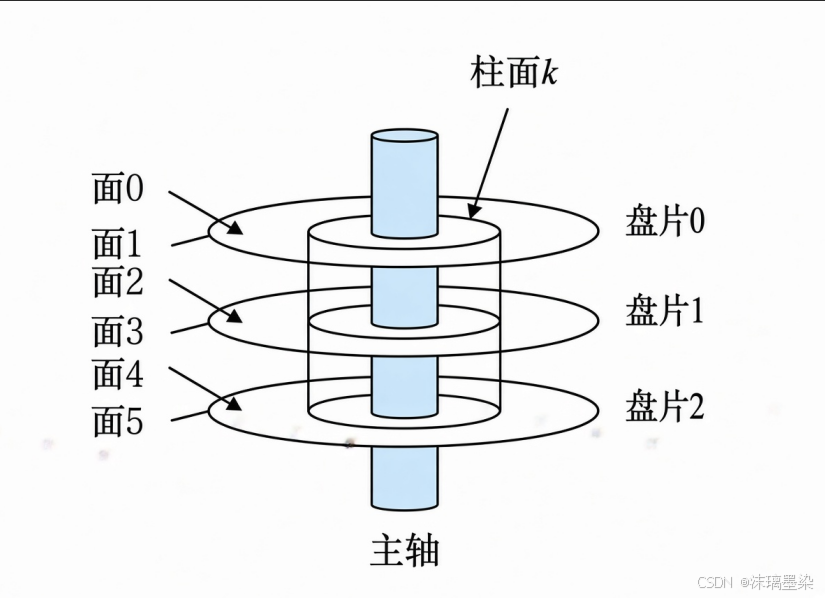

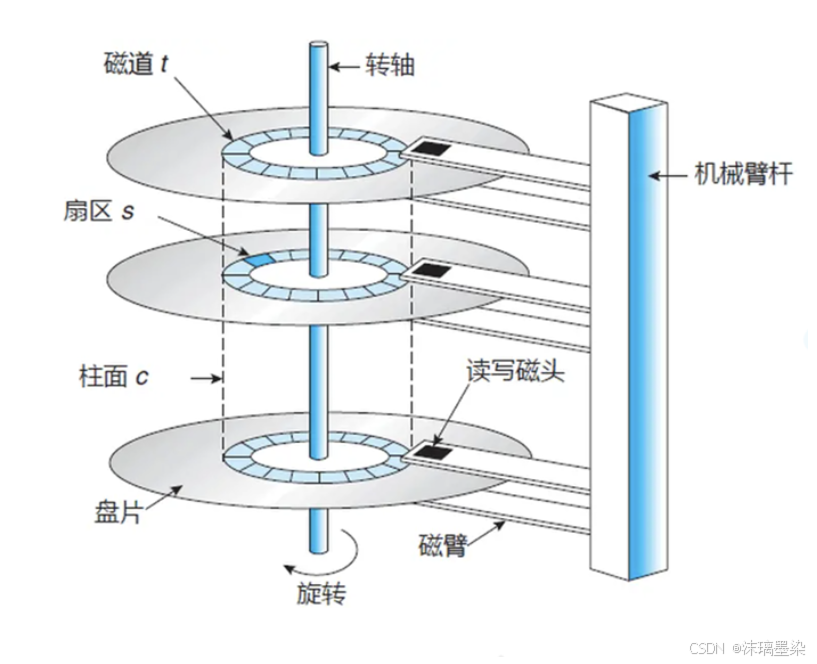

想象一下：任何一个瞬间，六个磁头分别停在六个盘面的同一条磁道上，而且位置完全对齐。把上下所有盘面上同一编号的磁道竖直连起来，就形成了一个柱面。数据在磁盘上的逻辑排布，又多了一层"柱面"的维度。
2.4 磁盘物理组件总结
把所有零部件摆到一起，再重新理一遍它们各自的数量和关系。
-
磁头数：每个盘片都有上下两个盘面，每个盘面对应一个磁头。所以一片盘片配两个磁头；如果装了三片盘片，那就是6个磁头。
-
磁道数：磁道从盘片最外圈开始编号，0磁道、1磁道、2磁道......一路往内圈排。最靠近主轴的那一小圈是磁头停靠区，不存数据。
-
柱面数：所有盘面上编号相同的磁道，竖直对齐后构成一个柱面。因此，柱面数量跟磁道数量完全相等。
-
扇区数：每条磁道被切分成若干个扇区，传统设计下，每条磁道的扇区数量相同。
-
盘片数：就是物理盘片的数量。
有了这些量，磁盘容量就能算出来了：
磁盘容量 = 磁头数 × 磁道（柱面）数 × 每道扇区数 × 每扇区字节数
这个公式，就是硬盘标称容量的源头。
三、磁盘是如何读写数据的？
我们常听说，磁盘以扇区为单位读写，一个扇区512字节。这个说法没错，但稍微多想一步，问题就来了。磁盘是圆的，外圈周长长，内圈周长短。如果每个扇区都固定512字节，那外圈一个扇区占的弧长，就应该比内圈长一些。
早期磁盘确实是这样，外圈扇区面积大，信息密度低；内圈扇区面积小，信息密度反而高。同样的数据量，在外圈摊得更开，在内圈挤得更紧。但这带来了一个浪费：外圈明明有更多空间，却因为"每扇区固定字节"的规则，密度被迫降低，没有物尽其用。
于是，后来出现了一种技术叫ZBR（Zone Bit Recording，分区位记录） 。它的思路很聪明：把盘面从外到内分成若干区域，**不同区域每磁道的扇区数不同，**外圈区域每道扇区多，内圈区域每道扇区少。这样，外圈和内圈的物理密度都能维持在接近极限的水平，整块盘的容量就上去了。
ZBR属于更硬核的硬件优化细节，本文不打算钻太深。你只需要记住一个结论：现代磁盘早已不是"每道扇区数固定"的老古董了，内外圈信息密度都在被极限利用。 对上层文件系统来说，这些细节都被隐藏了，它看到的，只是磁盘呈现出来的一串连续可寻址的扇区。
当我们在逻辑层讨论"扇区"时，默认它是磁盘给出的最小读写单元，至于背后ZBR怎么排布、内外圈密度差多少，那是磁盘控制器和固件该操心的事。上层，继续用统一的逻辑扇区号去寻址就够了。接下来，我们就要从这种统一视角出发，正式聊聊数据到底怎么被"找到"和"读写"的。
3.1 CHS寻址方式
柱面（Cylinder）、磁头（Head）、扇区（Sector），三个坐标一凑，就能唯一定位到磁盘上的任意一块数据。这就是最经典的寻址方式之一，CHS 寻址。
它的工作流程，像极了在图书馆找书：
-
寻柱面：驱动磁臂沿径向移动，把磁头架到目标磁道上方。这是最慢的一步，因为要等机械臂"摆过去"。
-
寻磁头：确定要访问哪个盘面，通过电子切换，瞬间激活对应的那个磁头。
-
寻扇区：接下来就是等，等盘片旋转，直到目标扇区恰好转到磁头下方。时机一到，读写开始。
而实际写数据的时候，多个磁头是轮流上场的。比如要把1GB的数据写进去，系统不会东一榔头西一棒子，而是尽量把这些数据塞进同一个柱面里。这个柱面，在三片磁盘上对应的磁道位置完全一样。这样做的好处，是磁头可以连续读完一个柱面再切换到下一个柱面，大幅减少机械移动。
到了软件层，文件存储的逻辑就更直白了：一个文件就是放在一个或多个扇区里，然后记住这几个扇区的CHS地址。下次要读，就按这个地址去"按图索骥"。所以CHS，就是磁盘世界里最原始、最直观的一张寻宝地图。
3.2 磁盘的逻辑结构
3.2.1 从磁带理解数据的线性存储
想想看，我们要读写磁盘上的某一个比特位，会发生什么？没法直接翻到那一位，只能把整个扇区先加载进内存，在内存里改完，再把整个扇区写回去。 为什么这么折腾？因为磁盘太慢了。如果一个字节一个字节地来，光等盘片旋转、磁头挪位的时间，就够让人崩溃的。所以，磁盘读写的铁律是：至少以扇区为单位，一读一写都是一整块。

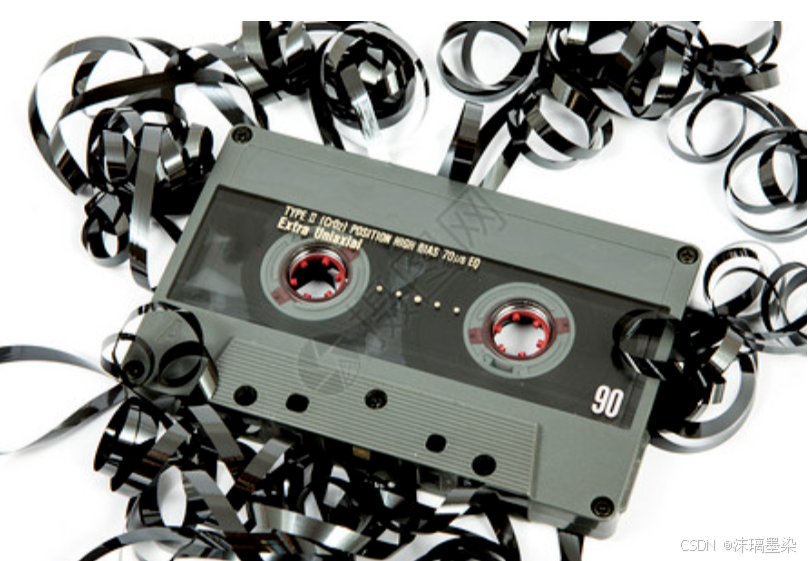

你小时候玩过磁带吗？此方以前干过一件很缺德的事，把磁带里的带子抽出来，从村东头一路拉到村西头，拉成一条长长的带子。这条带子，就是一根拉直了的线性结构。

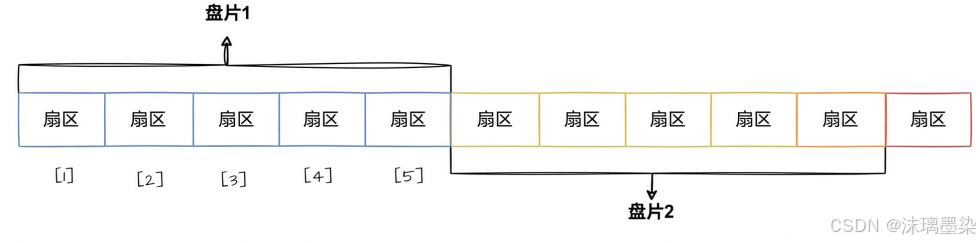

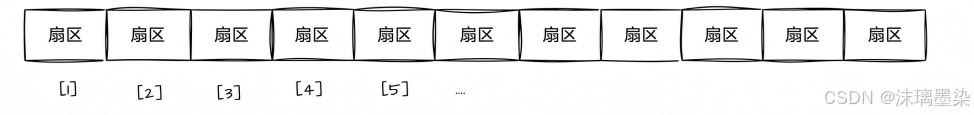

磁盘也是这个道理。把盘片想象成磁带，把一圈圈磁道掰直、拉长，你就能得到一条连续的长条。长条被切成一段一段，每一段对应一个扇区。于是，原本藏在"第几柱面、第几磁头、第几扇区"里的物理位置，瞬间变成了一个简单的线性编号，每个扇区，都有了一个从左到右递增的地址。
这种线性地址，就叫LBA（Logical Block Address，逻辑块地址）。说白了，LBA就是磁盘上每个扇区的"数组下标"。它把复杂的三维物理定位，压成了一维的线性编号。上层文件系统再也不用管什么柱面磁头了，只要告诉你"我要第几号扇区"，磁盘控制器自己就能翻译成具体的物理位置。这块"抽象化"的功劳，就是LBA存在的最重要意义。
3.2.2 把磁盘理解成一个三维数组

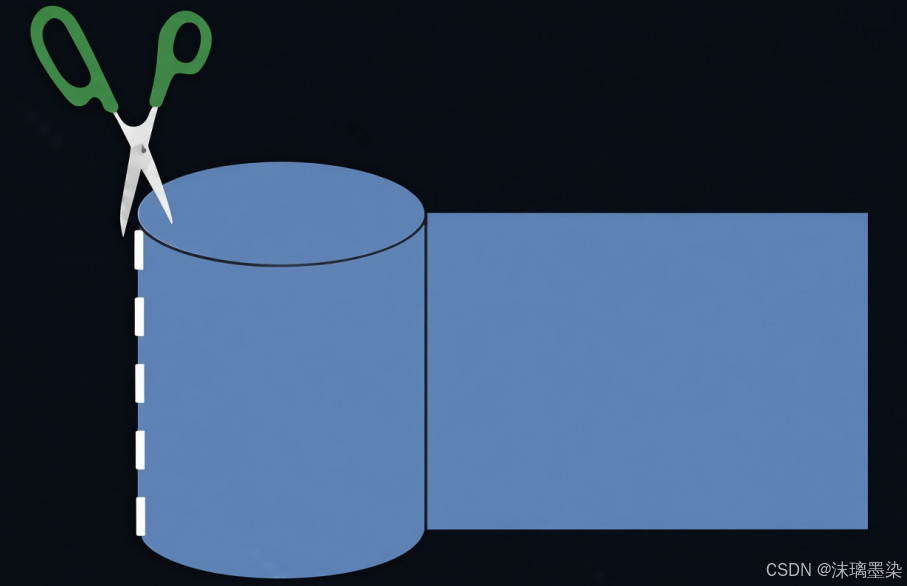

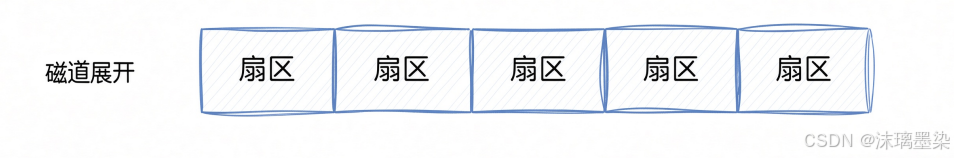

好，能跟上，我们就往深处再走一步。先从一个盘面里抽出一条磁道。别管它平时是圆的，现在"啪"一下，把它剪开、拉直、铺平，一条一维数组出来了，单位就是一个个扇区。

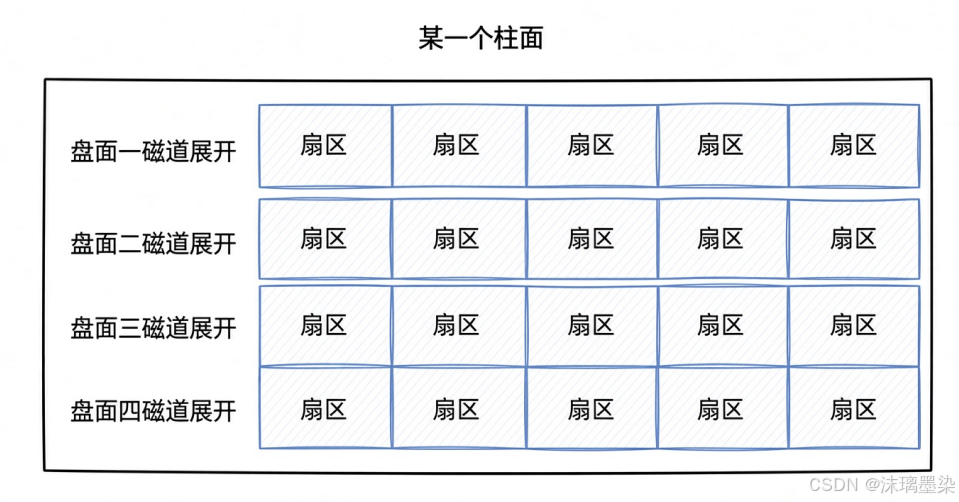

接着，把同一个柱面上的所有盘面都叫过来。这个柱面里，每条磁道上扇区排列都一样。"啪"，再展开一次，一个二维数组就此诞生。一行代表一个盘面，一列代表一个扇区。

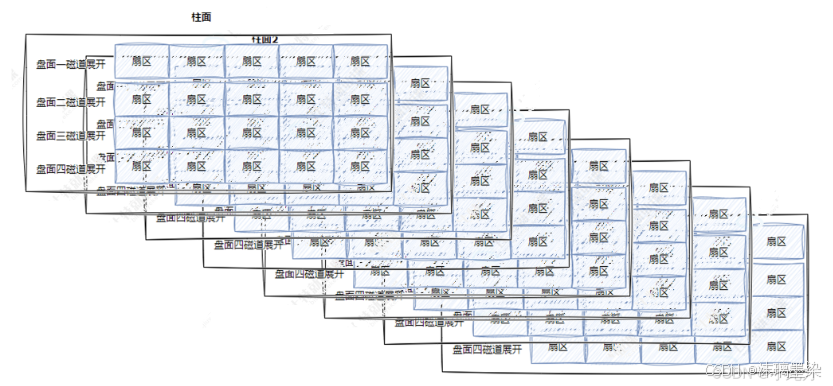

最后，把整个磁盘上所有柱面都叠起来。柱面一号、柱面二号、柱面三号......一层层码上去，一个完整的三维数组，就在你脑子里立起来了。
所以，逻辑上看，磁盘就是一个庞大的三维数组：柱面是第一维，磁头是第二维，扇区是第三维。 而你再回头看CHS寻址的那三步，会不会突然有种顿悟感？没错，所谓"寻柱面、寻磁头、寻扇区"，本质上就是在找这个三维数组的三个下标。
你看，底层那些看似玄乎的物理定位，换个视角就变成了再熟悉不过的数组下标操作。CHS 是三维下标，LBA则是把这个三维数组拍扁后的一维下标。理解了这层关系，接下来我们要聊的两个硬骨头，LBA地址和文件系统，就有支点了。
3.3 LBA逻辑块寻址
还记得我们学C语言时是怎么看待二维数组的吗？不管代码里写的是arr34还是arr235，到了内存层面，它们统统被拍扁成一维的连续空间。高维数组，不过是一维数组的逻辑投影罢了。

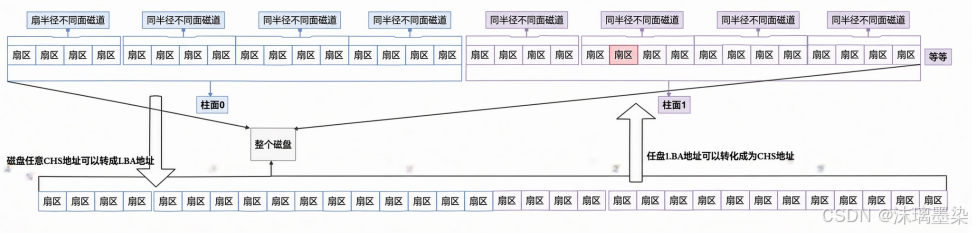

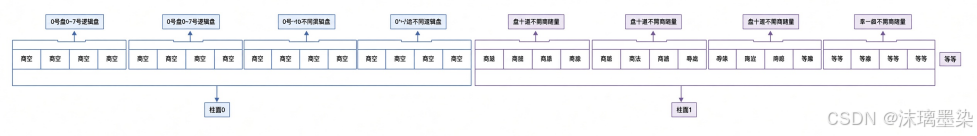

磁盘也一样。把3.2.2里那个三维结构，柱面、磁头、扇区，沿着一条线铺开。整条线就是一个磁盘；这条线先被切成一段段柱面，每个柱面里再切开一条条磁道，每条磁道最后被切成一个个扇区。扇区，就是这条线上最小的刻度单位。
于是，每一个扇区，都自然而然地拥有了一个独一无二的下标。这个下标，就是LBA（Logical Block Address，逻辑块地址）。
3.3.1 CHS转换为LBA
CHS和LBA之间的互转，本质上就是三维数组下标和一维数组下标之间的换算。想通这一点，公式就不需要死记硬背了。
先记住几个关键前提：
-
磁头数 == 盘面数，也就等于单个柱面里包含的磁道数量。
-
柱面号：物理上从外向内递增；映射到LBA地址，也是从小到大递增。
-
单个柱面的扇区总数 = 磁头数 × 每磁道扇区数。
然后公式登场：
LBA = 柱面号C × 单个柱面的扇区总数
磁头号H × 每磁道扇区数
扇区号S - 1
把"单个柱面的扇区总数"展开，就是：
LBA = 柱面号C × (磁头数 × 每磁道扇区数)
磁头号H × 每磁道扇区数
扇区号S - 1
这公式到底在算什么？一句话就能说清：
先数你前面躺了多少个完整的柱面，再数当前柱面里你前面躺了多少条完整的磁道，最后加上当前磁道里那零碎的扇区。最后，再把自己（扇区本身）减掉。
因为LBA是从0开始计数，而扇区号是从1开始，所以最后必须来一个-1。柱面和磁道都是从0开始编号，它们本身不需要减。
至于磁盘有多少柱面、多少磁头、每道多少扇区，这些参数根本不用你操心。磁盘内部自己维护着，系统一开机就会自动获取到这套参数，后面做换算时直接拿来用就行。所以，我们只需要理解这层"三维压成一维"的换算逻辑，公式会记最好，不会记也随时能推出来。
3.3.2 LBA转换为CHS

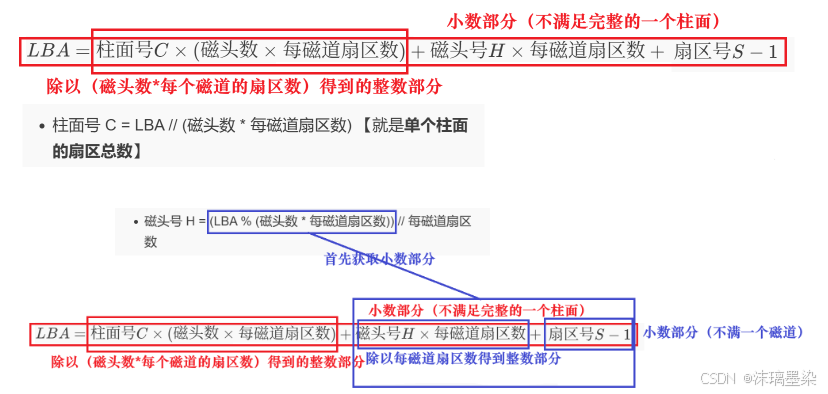

有正向换算，自然也有反向。从一维的LBA回到三维的CHS，公式如下：
柱面号C = LBA // (磁头数 * 每磁道扇区数) // 单个柱面的扇区总数
磁头号H = (LBA % (磁头数 * 每磁道扇区数)) // 每磁道扇区数
扇区号S = (LBA % 每磁道扇区数) + 1
其中//表示整除，只取商；%表示取余，只要余数。
这组公式怎么理解？其实就是一个"剥洋葱"的过程。
你先拿LBA去整除单个柱面的扇区总数，得到的商就是柱面号，因为前面有多少个整柱面，LBA就跨过了多少个柱面的数据量。接着，用余数再去整除每磁道扇区数，得到的商就是磁头号，因为你已经确定了在当前柱面里，这个位置该落在哪一条磁道上。最后剩下的那点余数，就是扇区号。记住，扇区号是从1开始，而余数是从0开始，所以最后要加个1。
正因为LBA和CHS之间可以这样无障碍互转，操作系统内部就完全没必要去记那套繁琐的柱面、磁头、扇区了。它只需要管理LBA就够了。每次要读写数据，只要告诉磁盘三样东西：LBA 地址 + 数据 + 读还是写，磁盘控制器自己就能完成剩余的翻译和机械操作。
再往深说一层，操作系统在真正读写文件时，甚至不需要直接面对裸LBA。它更常做的是：记住一个文件的起始LBA常量 ，再加上一个偏移量。文件写到哪，偏移量就跟到哪；要读哪一段，起始地址加上对应偏移，立刻定位到目标扇区。这就是"基地址 + 偏移"的经典访问模型，在文件系统里还会反复出现。
