GD32F450xx MCU Datasheet 解读：硬件测试工程师的测试方法论

面向对象：硬件测试工程师、软硬件联调工程师、嵌入式测试新人。

目标：把 GD32F450xx 数据手册读成一套可以执行的选型、测试、计算和故障定位方法。

资料来源：GigaDevice《GD32F450xx Datasheet Rev.2.9》，2026 年 1 月 26 日。

说明：本文只依据数据手册做工程解读，不替代芯片参考手册、勘误、应用笔记和安全规范。

1. 先确器件型号

GD32F450xx 中的 xx 也代表一组型号，后缀会影响 Flash、SRAM、封装和温度等级。

因此在测试前要把下面四项对齐：

1. BOM 中的完整料号。
2. 芯片顶面丝印和 Pin 1 方向。
3. PCB 封装：BGA176、LQFP144 还是 LQFP100。
4. 固件工程选择的芯片型号、Flash 地址和启动配置。

若 BOM、丝印和 PCB 封装不一致，应先暂停性能测试，完成器件身份确认。

2. 一句话认识 GD32F450xx

GD32F450xx 是基于 Arm Cortex-M4 的高性能通用 MCU，最高系统频率 200 MHz，支持单精度 FPU、DSP 指令和 MPU。系列器件提供 512 KB 到 3072 KB 的片上 Flash、256 KB 或 512 KB SRAM，最多 3 路 12-bit ADC、2 路 DAC，并集成定时器、SPI/I2S、I2C、USART/UART、CAN、USB、SDIO、ENET、TLI、DCI 和 EXMC 等资源。

从硬件测试角度，它不是一颗只需要"上电看能不能跑"的 MCU。至少要验证：

• 电源域是否满足范围和时序要求。
• 复位、启动脚、晶振和 SWD 是否形成可调试链路。
• GPIO 的电平、负载和频率是否符合规格。
• ADC 的参考电压、源阻抗、采样时间和换算误差是否匹配。
• Flash 擦写、掉电恢复和寿命策略是否可靠。
• Run、Deep-sleep、Standby 功耗是否在明确的测量条件下达标。

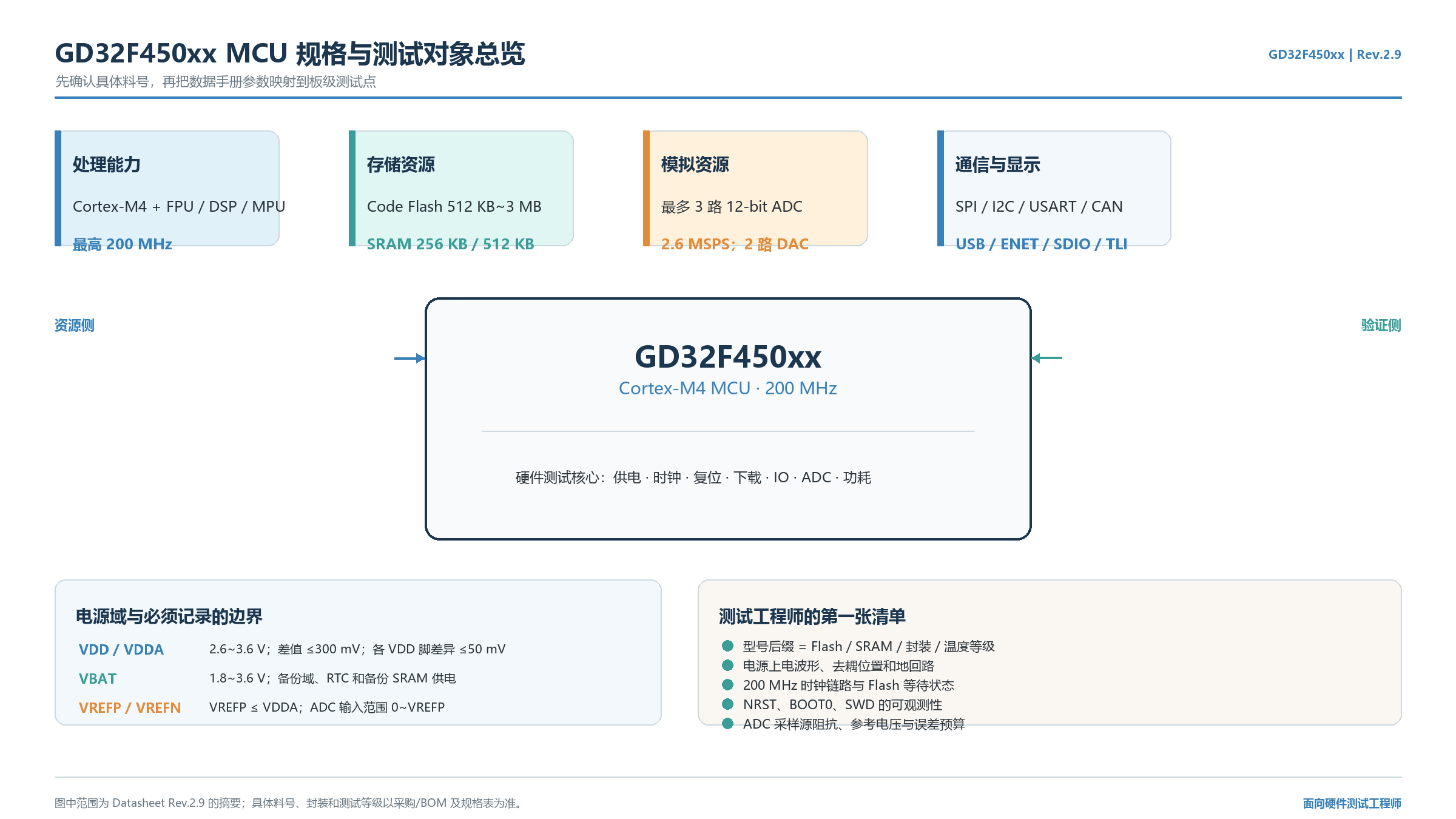

3. 选型先看后缀：Flash、SRAM、封装、温度

3.1 系列资源范围

选型维度	数据手册范围	工程含义
CPU	Cortex-M4，最高 200 MHz	需要配合时钟、Flash 等待状态和供电完整性验证
总片上 Flash	512 KB～3072 KB	不同后缀的 Code/Data 区域划分不同，不能只看"总容量"
SRAM	256 KB 或 512 KB	大缓冲、图形缓存、网络协议栈要核对实际型号
ADC	最多 3 路，12-bit，最高 2.6 MSPS	通道数量、采样速度和参考端布局都会影响实际效果
DAC	2 路 12-bit DAC	需要核对具体封装是否引出对应引脚
封装	BGA176、LQFP144、LQFP100	决定引脚数量、可用外设、散热和测试可达性
温度等级	Grade 6：-40～+85 °C；Grade 7：-40～+105 °C	VGT7 等温度后缀不能与普通 Grade 6 混用判定

3.2 后缀的读取方法

数据手册给出了典型后缀和资源对应关系：

封装	典型型号后缀	常见 Flash	温度提示
BGA176	IKH6、IIH6、IGH6	3072 KB、2048 KB、1024 KB	Grade 6
LQFP144	ZKT6、ZIT6、ZGT6、ZET6	3072 KB、2048 KB、1024 KB、512 KB	Grade 6
LQFP100	VKT6、VIT6、VGT6、VET6	3072 KB、2048 KB、1024 KB、512 KB	Grade 6
LQFP100	VGT7	1024 KB	Grade 7，最高环境温度 105 °C

实际选型不能只按 Flash 容量替换。还要检查：

• 原理图使用的 ADC、DAC、USBHS、ENET、TLI、DCI 或 EXMC 是否在新封装上引出。
• 5 V tolerant 标记是否覆盖目标 GPIO。不能把所有 IO 默认当作 5 V 容忍。
• LQFP 和 BGA 的焊接、返修、探针夹具是否支持。
• 温度等级是否与产品环境和可靠性要求相符。
• 固件链接脚本、启动文件、调试器配置是否同步改变。

4. 电源系统：第一优先级测试对象

4.1 关键电源参数

电源节点	数据手册要求	测试重点
VDD	2.6～3.6 V	每个 VDD 脚都测，不只测稳压器输出端
VDDA	2.6～3.6 V	模拟域供电，必须关注纹波和地回路
VBAT	1.8～3.6 V	RTC、备份域和备份 SRAM 的供电节点
VREFP	2.6 V～VDDA	ADC 参考正端，必须满足 VREFP ≤ VDDA，尤其是上电时
VREFN	VSSA	ADC 参考负端，检查是否真正连接到模拟地
电源脚之间	VDD 与 VDDA 差值不超过 300 mV；各 VDD 脚差异不超过 50 mV	用示波器同时观察上电和负载变化瞬间

绝对最大额定值为：VDD、VDDA、VBAT 相对地约为 -0.3～+3.6 V。它是损坏风险边界，不是正常测试电压。比如正常工作上限为 3.6 V，就不能拿 4 V 或"绝对最大值附近"当作压力测试的默认点。

4.2 去耦和布局检查

数据手册给出的推荐思路是：

• 每组 VDD 电源脚附近放置 100 nF。
• VDD 总体可采用 4.7 uF + N × 100 nF。
• VDDA/VSSA 附近建议 1 uF + 10 nF。
• 对有 VREFP/VREFN 的 100 pin 及以上封装，VREFP/VREFN 各建议 1 uF + 10 nF。
• VBAT 附近建议 100 nF。
• 电容到芯片引脚的走线尽可能短，回流路径连续。

测试时不要只记录"电源为 3.3 V"。应记录：测量点、探头接地方式、纹波带宽、启动时间、负载状态、是否连接仿真器，以及 VDD/VDDA 的相对差值。

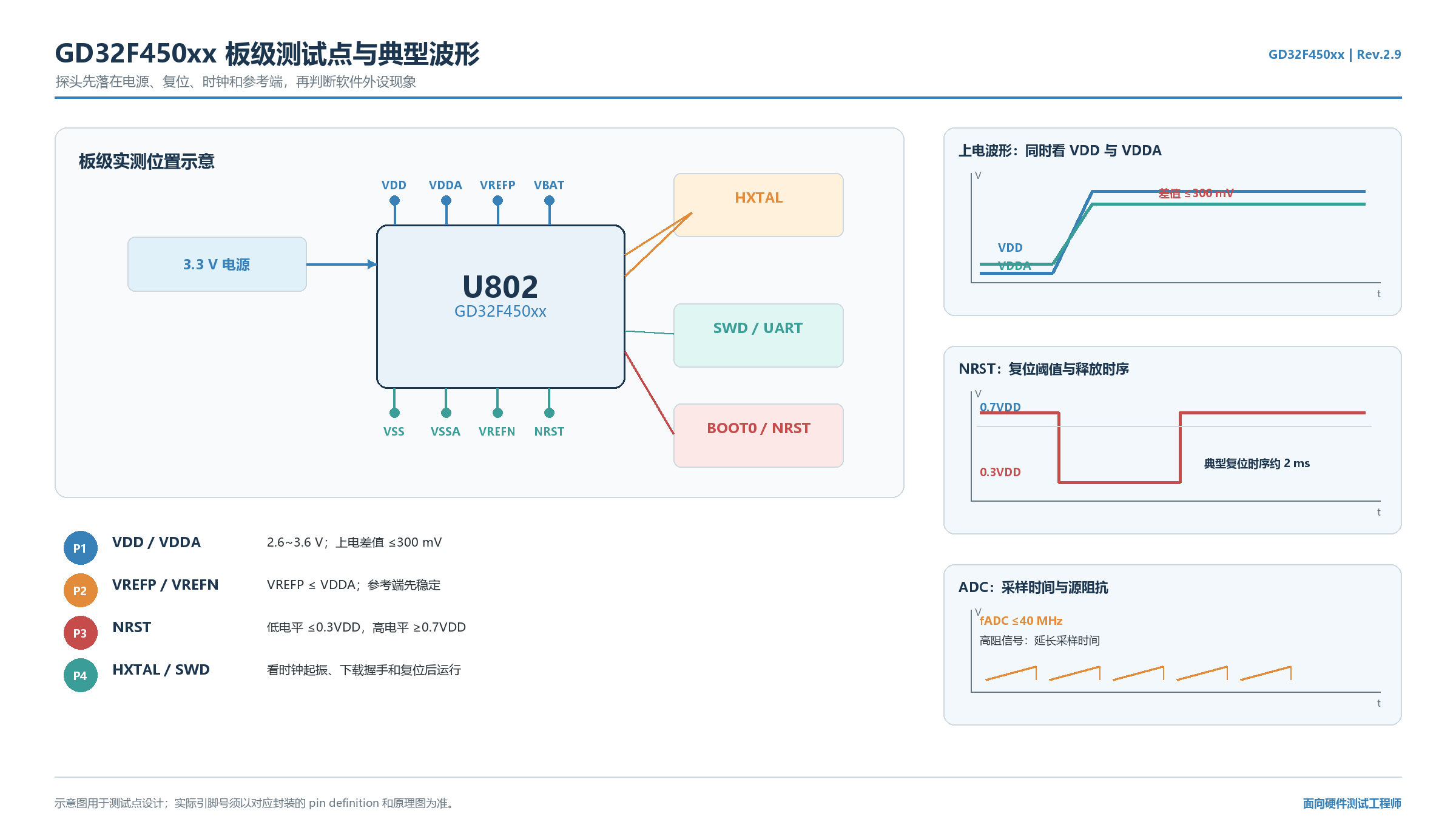

4.3 电源测试步骤

1. 板卡断电，用万用表电阻档检查 VDD-VSS、VDDA-VSSA、VBAT-VSS 是否存在低阻短路。
2. 直流电源设置 3.3 V，并设置合理限流；第一次上电从较小限流开始，避免焊接短路把芯片和稳压器一起带入异常状态。
3. 示波器使用短地弹簧，分别测芯片近端 VDD、VDDA、VREFP 和 NRST。
4. 记录上电斜率、过冲、下冲、稳定值、纹波峰峰值以及 VDD 与 VDDA 的最大差值。
5. 在 MCU 运行、ADC 转换、通信发送和外设全部开启等状态下重复测量。
6. 若电源异常，先排除稳压器、负载开关、去耦电容、焊接短路和探头接地问题，再归因到 MCU。

5. 时钟树：200 MHz 不是"插上晶振就有"

5.1 规格范围

时钟项	数据手册范围
HCLK	最大 200 MHz
APB1	最大 50 MHz
APB2	最大 100 MHz
HXTAL 晶体	4～32 MHz
HXTAL bypass	1～50 MHz
LXTAL	32.768 kHz
IRC16M	16 MHz，工作温度范围内约 -4%～+5%
IRC48M	48 MHz，工作温度范围内约 -4%～+5%
PLL 输入	1～4 MHz
PLL 输出	32～250 MHz

PLL 的计算不能只看"倍频后等于 200 MHz"，还要同时满足 PLL 输入、VCO、输出和总线时钟约束。建议固件把最终的 SYSCLK/HCLK/PCLK1/PCLK2 通过测试接口输出或读取寄存器确认。

5.2 一个 25 MHz 晶振到 200 MHz 的计算案例

设外部晶振为 25 MHz，先把 PLL 输入分频到 1 MHz：

fPLL_IN = 25 MHz / 25 = 1 MHz

再根据芯片时钟树选择合法的倍频和输出分频，使系统时钟达到 200 MHz。概念上可以写成：

fSYS = fPLL_IN × N / P = 1 MHz × 200 / 1 = 200 MHz

这个式子只是计算方法示例，N、P 的可选范围和 VCO 约束必须以参考手册的 RCU 配置章节为准。最终验收至少包含：

• HXTAL 起振时间和波形幅度。
• PLL 锁定状态。
• HCLK 是否达到目标频率。
• APB1 是否不超过 50 MHz、APB2 是否不超过 100 MHz。
• 200 MHz 下 Flash 等待状态是否正确。
• 高速 IO 的输出频率和边沿是否满足负载条件。

5.3 时钟故障定位

"程序跑不起来"不一定是 Flash 或代码问题。建议按这个顺序定位：

1. 先测 VDD、VDDA、NRST。
2. 再确认 BOOT0 电平和 SWD 是否能连接。
3. 检查 HXTAL 两端是否有有效振荡，晶体负载电容和走线是否合适。
4. 固件暂时切换到 IRC16M，判断外部晶振链路是否为根因。
5. 读取 PLL ready、时钟源选择和分频寄存器。
6. 若只有 200 MHz 失败、低频正常，重点检查 Flash 等待状态、电源纹波、时钟树和温度。

6. 复位、POR/PDR、LVD 和 BOR

6.1 NRST 的电气判定

数据手册给出的 NRST 输入阈值为：

• 低电平最大约 0.3 × VDD。
• 高电平最小约 0.7 × VDD。
• 3.3 V 典型滞回约 420 mV。
• 内部上拉约 40 kΩ。
• 推荐外部复位电路可采用 10 kΩ 上拉和 100 nF 电容。

在 VDD=3.3 V 时：

VIL(max) = 0.3 × 3.3 = 0.99 V
VIH(min) = 0.7 × 3.3 = 2.31 V

测试时要观察 NRST 是否真的越过释放阈值，不能只用万用表测一个"平均电压"。示波器应同时观察 VDD 和 NRST，确认 NRST 在电源稳定后释放，且没有窄脉冲、重复复位或边沿振铃。

10 kΩ 与 100 nF 的简单 RC 时间常数为：

τ = R × C = 10 kΩ × 100 nF = 1 ms

若按电容充电到 0.7VDD 粗略估算，达到阈值需要约 -τ ln(1-0.7) ≈ 1.2 ms。实际复位时序还会受到内部复位逻辑、下载器和电源上升时间影响，不能把 1.2 ms 直接当作芯片保证的启动时间。

6.2 电源监控阈值怎么用

• POR 典型阈值约 2.40 V。
• PDR 典型阈值约 1.80 V。
• LVD 提供多个可选阈值，约覆盖 2.15～3.12 V，典型滞回约 100 mV。
• BOR 有多个等级，例如 Level 1 约为 2.19 V 下降、2.29 V 上升；Level 2 约为 2.49 V 下降、2.58 V 上升；Level 3 约为 2.79 V 下降、2.88 V 上升。

这些数字主要用于理解复位发生的大致电压区间。若要做量产判定，应以目标芯片等级和规格表的保证项为准，不要把典型值当成所有样品的最大最小边界。

7. BOOT0、System Memory 和 SWD 测试

GD32F450xx 支持三类启动来源：

1. Main Flash，默认应用启动。
2. System memory，进入系统 Bootloader。
3. SRAM，用于特定调试或下载场景。

系统 Bootloader 相关接口包括：

• USART0：PA9/PA10。
• USART2：PB10/PB11 或 PC10/PC11。
• USBFS：PA9、PA10、PA11、PA12。

测试工程师要区分两种现象：

• SWD 完全无法连接：先查 VDD、VDDA、NRST、SWDIO、SWCLK、BOOT0 和地参考。
• SWD 可以连接但程序不运行：检查启动地址、Flash 型号配置、时钟、复位释放和应用代码。

推荐下载测试顺序：

1. 只连接必要的 VDD、VDDA、VSS、SWDIO、SWCLK、NRST 和仿真器地。
2. 先用最小程序点亮一个 GPIO 或输出固定串口字符。
3. 再下载完整固件，记录擦除时间、下载时间和校验结果。
4. 切换 BOOT0 进入系统 Bootloader，验证至少一个量产维护通道。
5. 在上电、复位、热复位和掉电重启后重复连接。

8. GPIO：电平、负载、速度和 5 V 容忍

8.1 DC 电平

数字输入门限约为：

VIL(max) = 0.3 × VDD
VIH(min) = 0.7 × VDD

在 3.3 V 供电下，输入低电平应不高于约 0.99 V，输入高电平应不低于约 2.31 V。

典型输出规格：

条件	VOL(max)	VOH(min)
VDD=3.3 V，IO=8 mA	0.20 V	3.10 V
VDD=3.3 V，IO=20 mA	0.40 V	2.84 V

测试时，输出负载必须和规格条件一致。LED、继电器驱动、外部上拉、另一颗芯片输入和示波器探头都会改变负载。数据手册的 GPIO ±25 mA 是绝对最大电流，不应作为正常设计电流。

8.2 GPIO 频率和边沿

在 VDD=3.3 V、负载电容分别为 10 pF、30 pF、50 pF 时，数据手册给出了不同 IO speed 配置下的典型 AC 频率能力。例如：

IO speed 配置	10 pF	30 pF	50 pF
2 MHz	30 MHz	25 MHz	15 MHz
25 MHz	95 MHz	80 MHz	50 MHz
50 MHz	160 MHz	125 MHz	90 MHz
200 MHz	200 MHz	170 MHz	130 MHz

这些数据用于理解配置和负载的关系，不等于所有引脚、所有电压和所有 PCB 都能无条件达到。实测要记录：IO speed 配置、输出模式、负载电容、上升/下降时间、频率、占空比和过冲。

PC13、PC14、PC15、PI8 由 Power Switch 供电，共享 source 能力约 3 mA，输出速度不应超过 2 MHz，最大负载约 30 pF。它们不能按照普通高速 GPIO 来验收。

8.3 5 V tolerant 的边界

引脚定义表使用 5VT 标识可承受 5 V 输入的 IO。测试人员必须逐个核对目标引脚：

• 5 V tolerant 只表示输入容忍条件，不代表输出可以输出 5 V。
• ADC、VREF、模拟输入和非 5VT 引脚不能因为"芯片工作在 3.3 V"就随意加 5 V。
• 输入电压仍受绝对最大额定值和脚注限制，相关 VIN 最大值不能超过 5.5 V。
• 外部上拉电压、掉电状态和反向灌电流要单独验证。

9. ADC：硬件测试最容易把系统误差错判成芯片误差

9.1 关键规格

• 最多 3 个 ADC，每个最多 16 个外部通道和 3 个内部通道。
• 分辨率可配置为 12/10/8/6 bit。
• 12-bit 最高转换速率约 2.6 MSPS。
• ADC 时钟最大 40 MHz。
• 支持 2x～256x 硬件过采样。
• 输入范围为 0～VREFP，VREFP 为 2.6 V～VDDA，VREFN 接 VSSA。

在 12-bit、VREFP=3.3 V 时，理论量化步进：

LSB = VREFP / (2^12) = 3.3 / 4096 ≈ 0.806 mV

这只是量化步进，不是 ADC 的总测量误差。总误差还包括参考电压误差、输入源阻抗、采样电容充电不足、布局噪声、INL、DNL、偏置和软件换算误差。

9.2 RAIN 与采样时间

数据手册给出了在 fADC=40 MHz 时的外部输入阻抗参考：

采样周期	采样时间	RAIN max
3 cycles	0.075 us	0.85 kΩ
15 cycles	0.375 us	6.5 kΩ
28 cycles	0.7 us	12.6 kΩ
55 cycles	1.375 us	25.2 kΩ
84 cycles	2.1 us	38.8 kΩ
112 cycles	2.8 us	51.9 kΩ

例如一个电阻分压为 Rtop=10 kΩ、Rbottom=10 kΩ：

Rsource = Rtop || Rbottom = 10 kΩ || 10 kΩ = 5 kΩ

如果采用 40 MHz ADC 时钟和 15 cycles 采样时间，5 kΩ 小于表中的 6.5 kΩ，理论上有机会满足输入建立要求。但工程上仍建议留出余量，并通过延长采样时间、降低分压电阻、增加缓冲器或在 ADC 引脚附近增加合适的电容来确认动态误差。

不要把 RAIN max 当作"设计必须刚好达到的目标"。高阻分压在快速扫描、多通道切换、输入突变和低温条件下可能出现更明显的建立误差，最终应以实际码值、阶跃响应和温漂数据验收。

9.3 ADC 实测步骤

1. 使用精密直流源或校准过的电阻网络给 ADC 输入施加 0%、25%、50%、75%、100% 满量程电压。
2. 同时记录 VREFP、VSSA、ADC 输入端实际电压和 MCU 原始码值。
3. 固定 ADC 时钟，分别测试短、中、长采样时间。
4. 改变输入源阻抗，观察码值是否随采样时间变化。
5. 做多次采样，分离随机噪声、固定偏差和非线性。
6. 在常温、低温、高温和通信/电机等干扰状态下重复。

数据手册给出了部分动态和静态表征数据，例如 fADC=30 MHz、VREFP=3.3 V 时 ENOB 典型值约 10.8 bit；fADC=40 MHz 时约 10.0 bit。静态指标中，15 MHz ADC 时钟下 Offset、DNL、INL 也有典型和最大数据。由于这些项目部分属于 characterization 或 design guaranteed，量产判定必须按芯片规格表的保证等级、测试夹具和产品需求定义。

10. Flash：擦写时间、寿命与掉电风险

10.1 数据手册关键值

项目	典型值	最大值/保证信息
擦写寿命	-	100 kcycles，-40～+85 °C
数据保持	-	20 年
Word 编程	37.5 us	180 us
16 KB 擦除	200 ms	2000 ms
64 KB 擦除	300 ms	4000 ms
128 KB 擦除	600 ms	8000 ms
512 KB Mass Erase	2.4 s	32 s
1 MB Mass Erase	4.8 s	64 s
2 MB Mass Erase	9.6 s	128 s
3 MB Mass Erase	14.4 s	192 s

10.2 测试注意事项

• 不能用"写一次成功"证明 Flash 可靠。
• 写入前确认电源稳定、地址对齐、擦除粒度和等待时间。
• 记录擦除、编程、校验的实际耗时，不要把典型耗时写成上限承诺。
• 在写入过程中做受控掉电，验证数据校验、默认值和恢复策略。
• 100 kcycles 是器件条件下的寿命指标，产品频繁保存参数时要采用磨损均衡、版本号、CRC 和双备份。
• 量产测试不要为了"跑满寿命"而无计划地大量擦写样品，应先定义循环数量、温度、数据模式和失效判据。

11. 功耗：先固定条件，再比较数字

数据手册中的典型功耗条件包括 VDD=VDDA=3.3 V、HXTAL=25 MHz、系统 200 MHz 等。典型参考值如下：

模式	外设状态	典型电流
Run，200 MHz	所有外设开启	98.12 mA
Run，200 MHz	所有外设关闭	59.74 mA
IRC16M，16 MHz	所有外设开启	10.10 mA
IRC16M，16 MHz	所有外设关闭	6.96 mA
Deep-sleep	依配置不同	0.80～1.21 mA typ；最大约 11 mA
Standby	依备份域配置不同	4.30～6.84 uA typ；最大约 16.5 uA

注意：部分功耗数据属于 characterization，不是每一颗芯片都按该数值做生产 100% 测试保证。板级测量还会包含：稳压器静态电流、指示灯、传感器、USB 上拉、仿真器、外部上拉、CAN 收发器和其他负载。

11.1 功耗测试流程

1. 在电源入口串联电流计或使用精密采样电阻，确保仪器带宽和量程合适。
2. 分别测"裸 MCU 运行"和"整板运行"，不要直接把整板电流归因于 MCU。
3. 固定 CPU 频率、Flash 等待、外设时钟、GPIO 状态、调试口状态和温度。
4. 进入 Deep-sleep/Standby 前记录唤醒源、RTC、LXTAL、备份 SRAM 和 GPIO 电平。
5. 记录进入低功耗所需时间、唤醒时间和唤醒后功能是否保持。
6. 对功耗异常使用二分法：关闭外设时钟、切换 GPIO 为模拟输入、断开外部接口，再逐项恢复。

11.2 一个热设计计算案例

以 LQFP100 为例，数据手册给出 2S2P PCB 上的 θJA≈57.42 °C/W。假设在 3.3 V、200 MHz、所有外设开启的典型条件下测得 MCU 供电电流约 98.12 mA：

P ≈ VDD × IDD
  ≈ 3.3 V × 98.12 mA
  ≈ 0.324 W

ΔTj ≈ P × θJA
    ≈ 0.324 W × 57.42 °C/W
    ≈ 18.6 °C

如果环境温度为 85 °C，粗略结温约为 103.6 °C。这个计算只基于典型电流和典型热阻，不能替代热像仪、热电偶和温升测试。LQFP100 在 TA=85 °C 的功耗边界约 697 mW，Grade 7 在 TA=105 °C 的边界约 348 mW；不同 PCB 铜箔、气流、封装和实际功耗都会改变结果。

12. 测试仪器、接线和安全注意事项

12.1 推荐仪器

• 可编程直流电源：具备限流和电压记录。
• 示波器：短地弹簧、足够带宽，至少可同时观察 VDD/VDDA/NRST。
• 万用表：电阻、电流和直流电压。
• 逻辑分析仪或协议分析仪：USART、SPI、I2C、CAN。
• SWD 调试器：支持复位连接、擦除和读回校验。
• 精密电压源、电阻箱或校准分压板：ADC 测试使用。
• 温箱或热风/冷风设备：只用于受控边界验证，避免局部热冲击。

12.2 探头和接地

MCU 供电纹波、NRST 窄脉冲和晶振波形很容易被长鳄鱼夹"测坏"。建议：

• 电源和 NRST 使用短地弹簧或同轴探头。
• 先在芯片引脚附近测，再测稳压器输出端，比较走线压降。
• 示波器带宽限制要记录，不能用不同带宽的截图直接比较纹波。
• 测晶振时避免高电容探头直接压在 OSCIN/OSCOUT 上；必要时用缓冲测试点或高阻有源探头。
• ADC 测试的信号源地、模拟地和板卡地要明确连接，不要依赖随机的 USB 屏蔽层回流。

12.3 不要越过绝对最大值做"随便试试"

常见绝对最大边界包括：

• VDD、VDDA、VBAT：相对地 -0.3～+3.6 V。
• 非 5VT IO：通常不能超过 3.6 V 级别的绝对最大边界。
• 5VT 输入脚：必须同时满足脚注的 VIN 限制，最大不能超过 5.5 V。
• 单个 GPIO：±25 mA 是绝对最大电流，不是推荐持续电流。
• 结温最大约 125 °C。

若需要做可靠性应力或极限测试，必须先定义应力等级、持续时间、样品数量、失效判据和失效分析流程，不能把破坏性试验混入正常功能测试。

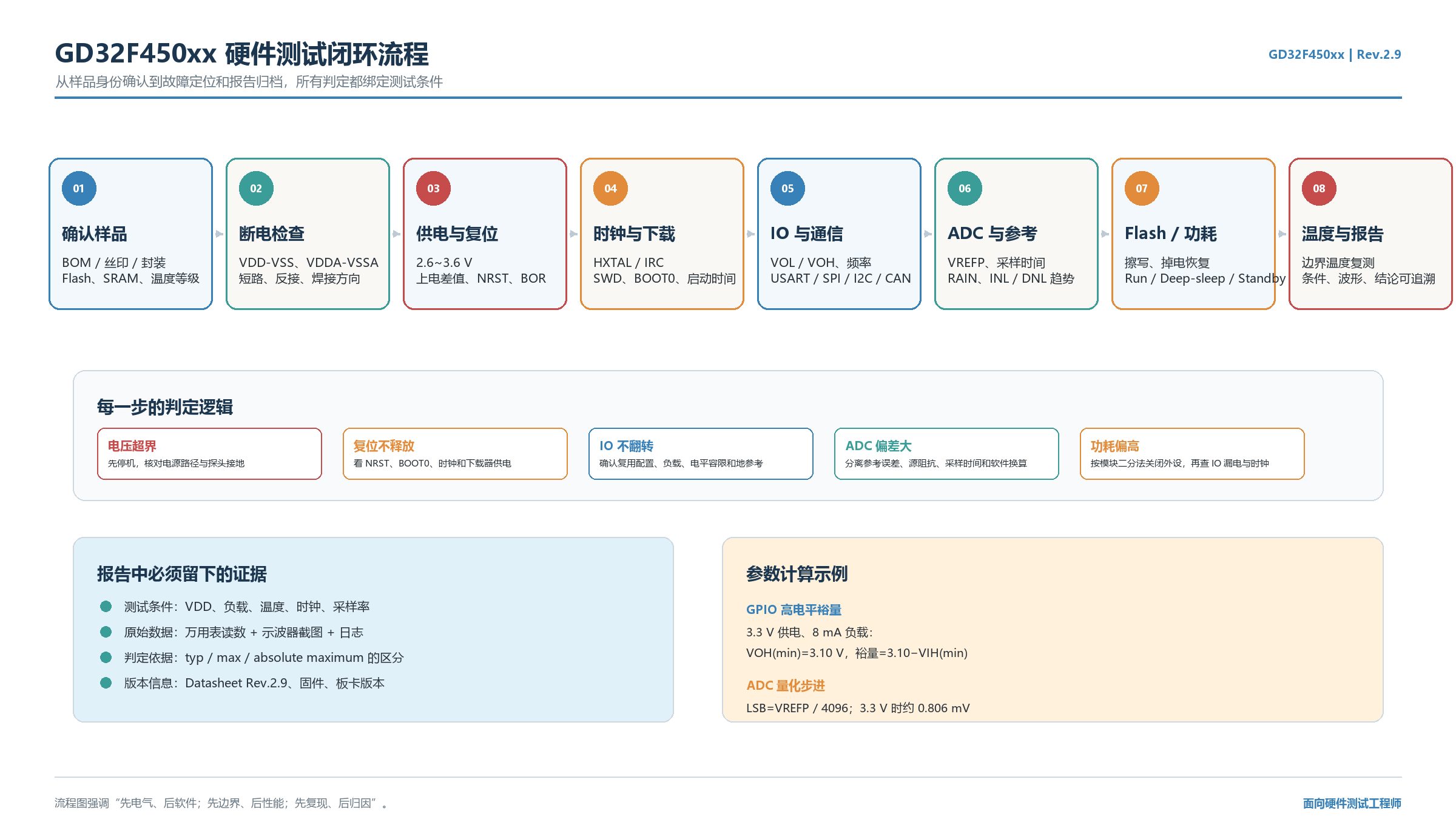

13. 一套可直接执行的 U802 测试流程

阶段 A：样品与资料确认

输出物：型号确认表。

• BOM 料号、丝印、封装、温度等级三方一致。
• 核对原理图电源脚、模拟脚、BOOT0、NRST、SWD、晶振和通信引脚。
• 固件链接脚本和芯片 Flash 容量一致。
• 记录数据手册版本 Rev.2.9，并锁定测试使用的参考手册版本。

阶段 B：断电检查

输出物：短路和焊接检查记录。

• VDD-VSS、VDDA-VSSA、VREFP-VREFN、VBAT-VSS 电阻检查。
• 检查 BGA 焊接、LQFP 引脚桥连、少锡、偏移和 Pin 1 方向。
• 断开仿真器和外部接口，确认没有外部电源通过 IO 反向供电。

阶段 C：上电、复位和启动

输出物：电源/复位波形截图、上电电流。

• 观察 VDD、VDDA 是否同时进入工作范围。
• 确认 VDD 与 VDDA 差值不超过 300 mV，各 VDD 脚差异不超过 50 mV。
• 观察 NRST 是否满足 0.3VDD/0.7VDD 阈值并稳定释放。
• 检查 BOOT0 默认状态和三种启动路径。
• 记录从上电到可下载、从复位到应用运行的时间。

阶段 D：时钟和调试接口

输出物：时钟频率、SWD 连接和下载日志。

• IRC16M 下运行最小程序，确认 CPU 和基本 GPIO。
• 使能 HXTAL/PLL，确认目标 HCLK、APB1、APB2。
• 200 MHz 条件下验证 Flash 等待状态和长时间运行稳定性。
• SWD 做连接、擦除、下载、校验、复位连接和热复位测试。

阶段 E：GPIO 与通信

输出物：高低电平、边沿和协议波形。

• 3.3 V 下按 8 mA、20 mA 等数据手册条件做 VOL/VOH 参考测试。
• 检查输入阈值、电平裕量、上拉/下拉、反向灌电流。
• 在不同 IO speed 和负载电容下测频率、上升/下降时间和过冲。
• 分别测试 USART、SPI、I2C、CAN；报告中写明时钟、波特率、负载和线长。

阶段 F：ADC 与参考

输出物：原始码值、误差、噪声、温漂和采样时间记录。

• 测量 VREFP/VREFN 的直流值和噪声。
• 输入 0%、25%、50%、75%、100% 满量程。
• 扫描采样时间、输入源阻抗和 ADC 时钟。
• 对比 MCU 原始值和外部精密仪器值，避免只比较软件最终换算值。

阶段 G：Flash、功耗和温度

输出物：擦写时间、掉电恢复、功耗和温升报告。

• 做 Word、扇区和 Mass Erase 的时间与校验。
• 在写入中途受控掉电，验证 CRC、双备份和默认值恢复。
• 固定外设、时钟、GPIO 和温度后测 Run、Deep-sleep、Standby。
• Grade 6/7 按目标温度范围复测启动、时钟、ADC、通信和功耗。

14. 故障定位：按现象建立最短路径

现象	优先检查	常见根因	下一步
上电电流立刻超限	VDD-VSS、VDDA-VSSA、电源限流	芯片反接、焊接短路、去耦损坏、外部反向供电	断开外设，分段供电并测阻值
SWD 无法连接	VDD、VDDA、NRST、SWDIO、SWCLK、GND	复位被拉低、供电缺失、调试口被重映射、地参考差	使用 connect-under-reset，烧录最小程序
下载成功但程序不跑	BOOT0、NRST、HXTAL、PLL、Flash 等待状态	启动源错误、时钟未锁定、链接地址或型号配置错误	切 IRC16M，输出启动阶段 GPIO/串口日志
频率不对或偶发死机	HXTAL、PLL、供电纹波、温度	晶振负载不匹配、VCO/分频非法、200 MHz 余量不足	低频对比，读取时钟寄存器，做温度复测
GPIO 高低电平不达标	VDD、负载、IO speed、复用配置	负载过重、引脚不是目标功能、5 V 连接不当	降低负载并做单脚回归测试
ADC 读数随采样时间变化	VREFP、输入源阻抗、采样时间、布局	分压电阻过大、采样电容未充满、模拟地噪声	降低 Rsource、延长采样、加缓冲并复测
ADC 满量程整体偏移	VREFP 实测值、软件换算、校准	参考电压不是 3.3 V、换算常数写死、参考噪声	用实测 VREFP 做换算，分离增益和偏置
待机功耗偏高	调试口、GPIO、外部接口、RTC/LXTAL	仿真器未断、IO 外部拉电、外设未关、反向供电	裸 MCU 与整板分层测量，逐模块关闭
Flash 擦写失败	供电、地址、擦除粒度、等待时间	掉电、地址未对齐、寿命耗尽、程序未等待完成	增加状态轮询、CRC、掉电保护和寿命策略
上电后重复复位	VDD/VDDA 下冲、NRST、BOR/LVD、EMC	电源瞬态、复位线噪声、外部负载启动冲击	同屏观察电源和 NRST，增加受控启动验证

15. 测试报告建议模板

一份可复用的 MCU 测试报告，建议至少包含以下字段：

1. 样品信息：完整料号、封装、批次、板卡版本、固件版本
2. 规格依据：Datasheet 版本、参考手册版本、勘误版本
3. 环境条件：温度、湿度、输入电源、负载、探头带宽
4. 电源测试：VDD、VDDA、VREFP、VBAT、纹波、启动差值
5. 复位启动：NRST 阈值、复位时间、BOOT0、SWD、启动耗时
6. 时钟测试：HXTAL、PLL、HCLK、APB1、APB2、Flash 等待状态
7. GPIO/通信：VOL、VOH、边沿、频率、协议和异常帧
8. ADC：输入点、VREFP、采样时间、RAIN、原始码、误差、噪声、温漂
9. Flash：擦写耗时、校验、掉电恢复、循环策略
10. 功耗热测试：各模式电流、θJA假设、温升、结温估算
11. 结论：Pass/Fail、失效条件、复现步骤、风险等级、整改建议

关键原则是：每个结论都带测试条件；每个 Fail 都能复现；每个"正常"都能追溯到数据手册的具体保证项。

16. 通用 MCU 选型与测试口诀

选型五问

1. 需要多少 Flash、SRAM 和 DMA 带宽？
2. 需要哪些外设和引脚复用？目标封装是否真的引出？
3. 工作电压、温度、功耗和时钟是否匹配？
4. ADC 的参考、源阻抗、采样时间和精度是否匹配？
5. 下载、量产烧录、现场升级和故障调试是否留有接口？

测试五步

先确认料号
再查绝对最大值和推荐工作条件
先测电源、复位、时钟
再测 IO、通信、ADC、Flash 和功耗
最后做温度、掉电、EMC 和故障复现

不要把"能下载"当成"芯片和板卡全部合格"，也不要把"代码能运行"当成"电源、时钟、ADC 和低功耗已经满足设计目标"。硬件测试的价值，是把现象拆成可测的电压、电流、频率、时序、负载和温度，再用规格边界做判断。

17. 总结

GD32F450xx 的测试重点可以浓缩为三条：

1. 电源先行：VDD、VDDA、VREFP、VBAT 和 NRST 的波形决定后续测试是否有意义。
2. 条件绑定：典型值用于理解趋势，最大值用于规格判定，绝对最大值用于避免损坏，三者不能混用。
3. 故障分层：按"电源 → 复位 → 启动/时钟 → 下载 → IO/ADC → Flash/功耗 → 温度"的顺序定位，能显著减少在软件表象上反复试错。

版权与使用说明：本文为基于公开数据手册的工程学习整理，参数引用应以芯片原厂最新版本资料为准。涉及量产放行、可靠性和安全相关产品时，应增加企业规范、法规和失效分析要求。
