【OpenClaw具身硬件】ZeroClaw 源码阅读笔记（3）--- RAG

0x00 概要

本文是 ZeroClaw 的学习笔记。

ZeroClaw 是一个零开销、零妥协、100% Rust实现的AI助手框架，具有以下核心特点：

数字-物理桥梁：AI不仅处理数字信息，还能控制物理世界
环境感知：通过传感器获取真实环境数据
主动交互：能够主动改变物理环境状态
极致性能：优化编译配置（opt-level="z"，lto="fat"）生成最小二进制文件
多平台支持：支持CLI、WebGateway、桌面应用、硬件集成
模块化设计：高度可扩展的插件式架构
安全优先：内置多层安全机制和紧急停止功能

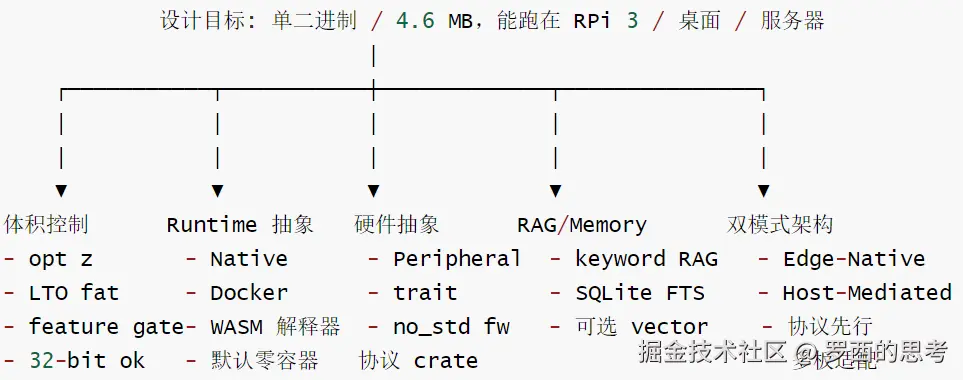

ZeroClaw 的总体如下图所示。

2-总体

ZeroClaw项目采用RAG技术是为了解决硬件控制领域特有的精确性、安全性和易用性挑战。通过将权威的硬件数据手册与强大的LLM能力相结合，RAG实现了：

精确控制：确保每个硬件操作都基于准确的规格信息
安全保障：防止因知识错误导致的硬件损坏
用户体验：让用户能够用自然语言控制复杂的硬件系统
灵活扩展：支持无限的硬件类型和用户自定义配置

这种设计完美体现了ZeroClaw"零开销、零妥协"的核心理念，既保持了AI助手的强大能力，又确保了硬件操作的专业性和可靠性。

0x01 两套RAG

ZeroClaw项目里其实是两套独立的RAG。这两套互不调用：HardwareRag是给LLM注入硬件文档的简单流水线，Memory是ZeroClaw的"大脑"。

系统	用途	位置	是否带 embedding
HardwareRag	硬件数据手册检索（GPIO/外设）	src/rag/mod.rs	不带，纯关键词
Memory 检索管线	对话/知识 memory 检索	src/memory/retrieval.rs + sqlite.rs	可选（默认不开）

1.1 关键差异

维度	HardwareRag	Memory 检索
数据源	静态数据手册文件	Agent 运行期累积
触发	每条用户消息自动注入 prompt	LLM 主动调 memory_recall tool
算法	纯关键词词频 + board 加分	cache → FTS5 → vector hybrid
embedding	无	可选（默认 Noop）
后端	进程内 Vec	SQLite / Qdrant
缓存	一次加载到内存	hot LRU + embedding LRU
写回	启动后只读	持续写入
位置	src/rag/mod.rs	src/memory/

1.2 工程取舍

几个值得注意的工程取舍如下：

HardwareRag 不上 embedding --- 数据手册量小（几十到几百 chunk），关键词 + board 加分够用；省去启动时跑 embedding 的开销，端上启动更快
Memory 默认 Noop embedding --- 让最小部署完全不依赖外部 API；用户开启 OpenAI 兼容 embedding 后才进 vector 阶段
三阶段顺序设计 --- cache 命中 0 ms / FTS 命中 ms 级 / vector 才几十 ----- 几百 ms，先便宜后贵
FTS 早停门槛
当 BM25 已经很高时，跳过向量阶段省 latency 与 embedding API 调用
chunker 共用 --- src/memory/chunker.rs 的 chunk_markdown 同时被 HardwareRag 和 Memory 用，512 token / 标题分段 / 段落兜底
SQLite bundled --- 端上零依赖，单二进制即可分发

0x02 HardwarRag 基础

HardwareRag是一个轻量的本地RAG索引，HardwareRag是适用于外设场景的实用离线RAG层，用于把硬件datasheet（.md/.txt，带可选PDF支持）切片、解析pin别名，并基于关键字把相关片段与别名注入到agent/LLM的上下文中，能显著提高L LM在硬件控制与解释上的可靠性。

2.1 基本功能

因为大家会比较熟悉"Memory 检索管线"，因此我们本篇主要来看看 HardwarRag，其主要功能如下。

索引： 数据手册、参考手册、寄存器映射（PDF → 分块、嵌入向量）。
检索： 用户查询（"打开 LED"）时，获取相关片段（例如目标开发板的 GPIO 部分）。
注入： 添加到 LLM 系统提示或上下文。
结果： LLM 生成准确的、开发板特定的代码。

其特色如下：

没有向量、没有embedding、没有重排一纯关键词

文件注释显式写："Keyword retrieval（default）or semantic search via embeddings（optional）"---但当前代码里embedding路径未实现，就是keyword
触发条件：peripherals启用 + 配置了datasheet_dir
完全本地、单进程、零网络（PDF提取除外）

2.2 使用原因

ZeroClaw项目使用RAG的核心原因是硬件知识的精确性和实时性需求。

硬件文档的复杂性

引脚映射复杂：不同开发板的GPI0引I脚功能各不相同，需要精确的引脚别名映射
寄存器配置繁琐：STM32等MCU的寄存器配置需要准确的地址和位域信息
协议规范严格：I2C、SPI等通信协议需要精确的时序和数据格式

LLM知识的局限性

训练数据滞后：LLM的训练数据可能不包含最新的硬件型号和规格
细节精度不足：通用LLM难以记住所有开发板的具体引脚定义和内存映射
版本差异问题：同一芯片系列的不同版本可能存在细微但关键的差异

硬编码方案的问题

维护困难：每新增一种硬件都需要修改代码
扩展性差：无法支持用户自定义的硬件配置
灵活性低：难以适应不同版本和变种的硬件

RAG的解决方案

实时文档检索：从本地数据手册中检索最新、最准确的硬件信息
上下文增强：将精确的硬件规格注入到LLM的上下文中
动态知识更新：用户可以随时添加新的数据手册，系统立即生效
安全可靠：基于权威数据手册确保操作的正确性

2.3 具体应用场景

常见使用场景举例

会话回答：接收到用户问题→memory_recall/content_search拉相关上下文→将top-k摘要拼入prompt→调用.llm_task生成回答。
代码辅助：检索项目相关片段/记忆→将检索到的代码片段注入到claude_code或llm_task的prompt→生成补丁或实现。
文档问答与知识图谱：FTS/bm25用于高置信关键字匹配，向量用于语义匹配；知识库（knowledge_ graph）提供结构化回溯。

比如，Arduino开发场景如下

场景描述：用户连接Arduino Uno，想要控制内置LED
RAG作用：从arduino-uno.md中获取引脚13对应内置LED的信息
用户体验：用户只需说"打开LED 13 引脚"，系统自动处理引脚映射

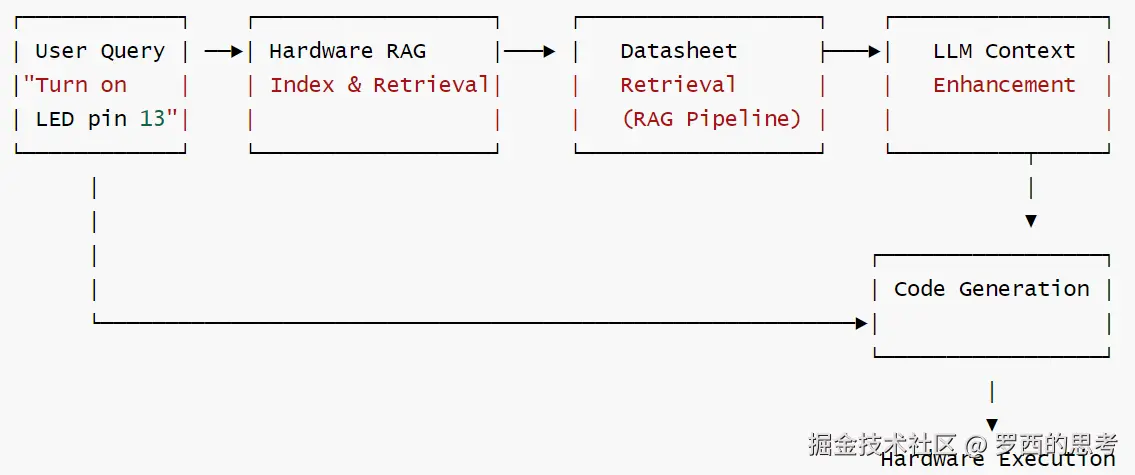

具体数据流如下：

用户输入："打开LED 13 引脚"
别名检索：从arduino-uno.md中检索"red_1ed"对应的引脚13
上下文注入：将引脚信息注入到LLM的系统提示中
代码生成：LLM生成针对引脚13的GPI0控制代码
安全验证：验证引脚13确实是输出引脚且安全可用

步骤	组件	说明
1	User Query	"Turn on LED pin 13"
2	Datasheet Retrieval	RAG Pipeline 检索数据手册
3	LLM Context Enhancement	增强 LLM 上下文
4	Code Generation	生成代码
5	Security Check	验证引脚13确实是输出引脚且安全可用

0x03 HardwarRag 实现

HardwarRag 实际功能是文档检索：RAG（检索增强生成）流水线，将数据手册片段、寄存器映射和引脚定义输入到 LLM 上下文。

3.1 流水线概览

RAG数据流如下：数据手册→别名解析→索引构建→用户输入 →上下文注入→LLM增强→精确控制。

即，把该外设的datasheet放入配置的datasheet目录→agent加载形成HardwareRag→ 用户/流程询问"如何接线/控制X外设"时，agent用RAG拉取相关片段并构造prompt→调用代码生工具→产生代码补丁/脚本→（可选）通过写入/执行工具应用并运行。

数据流向概览如下：

3-数据流

我们再进一步可以展开为两阶段：入库和检索。

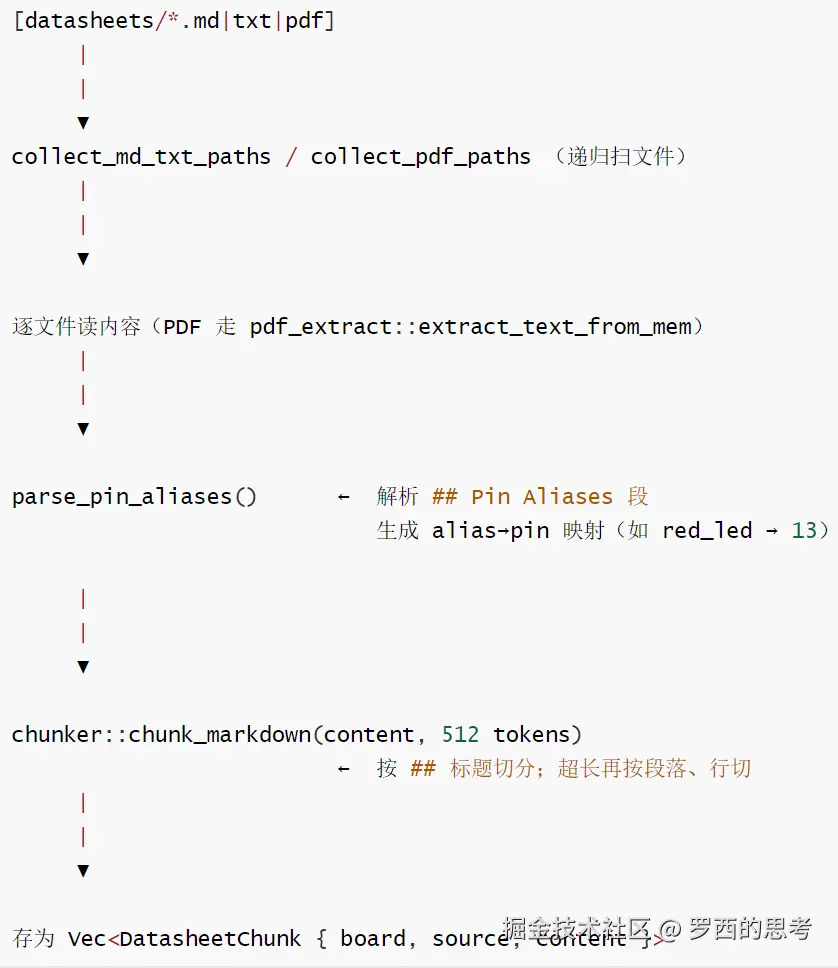

3.1.1 入库流程

入库流程（启动时一次完成，全在内存）

3-入库流程

3.1.2 检索流程

检索流程（每次用户消息一次）的总体流程如下，此处涵盖了上下文注入阶段。

bash 复制代码

用户消息 + 配置的 boards 列表 + chunk_limit
     |
     |
     ▼
引脚别名注入
    rag.pin_alias_context(query, boards)
     → 词法匹配 "red led" → "red_led: 13"
     |
     |
     ▼
关键词检索
    rag.retrieve(query, boards, limit)
        - 把 query 拆成 token（去掉 ≤2 字符）
        - 对每个 chunk：每命中一个 token +1 分；
          chunk.board ∈ boards 再 +2 分
        - 排序 → 截断 limit
     |
     |
     ▼
拼接 prompt 上下文
    "[Pin aliases for query]\n..."
    "+ "[Hardware documentation]\n--- src (board) ---\n""
    |
    |
    ▼
注入到下一次 LLM 调用的 system/user prompt

3.1.3 新增外设流程

在前两个阶段基础上，我们推断出，如果新接了一个外设之后，ZeroClaw会把PDF/MD型datasheet转为可检索片段（HardwareRag），并把这些片段注入LLM上下文；再由生成工具（例如claude_code/llm_task/codex_cli）根据上下文生成驱动/控制代码，最终写入或执行需要额外的写入／执行流程与安全批准。

关键实现点如下：

读取与索引：HardwareRag::load会扫描datasheet目录并切片/解析（支持PDF需开启rag-pdf）。
上下文注入：agent在生成调用前通过build_hardware_context把pin-alias与检索到的片段入prompt。
生成与执行链：生成代码由工具负责（示例：claude_code/claude_code_runner/llm_task odex_cli），生成后可通过file_write/file_edit写入并用shell执行（或在tmux runner中交互）。

3.2 实现类

HardwareRag 是具体实现类。

rust 复制代码

/// Hardware RAG index --- loads and retrieves datasheet chunks.
pub struct HardwareRag {
    chunks: Vec<DatasheetChunk>,
    /// Per-board pin aliases (board -> alias -> pin).
    pin_aliases: HashMap<String, PinAliases>,
}

公开接口（主要方法／结构）：

DatasheetChunk: 包含 board:Option,source: String，content:String。
HardwareRag::load(workspace_dir，datasheet_dir)：扫描dir，读取文件（可选PDF），解析别名，ch unk文档并建立索引。
HardwareRag::pin_aliases_for_board(board)：返回某板的别名映射。
HardwareRag::pin_alias_context(query，boards)：当查询匹配别名时，生成类似 $Pin aliases for q uery$ \nboard：alias=pin"的上下文文本片段。
HardwareRag::retrieve(query，boards，limit)：按关键字检索并返回最相关的 DatasheetChunk引用。 len()/is_empty()：索引元信息。

关键组件与流程

文档切分与摄取：chunker.rs与各类memory后端的写入路径（memory::sqlite、memory::qdrant、memory::postgres、memory::markdown）负责把文本/文件分片并入库（支持PDF文本提取，见file_r ead.rs的PDF支持）
向量化（Embeddings）：embeddings.rs定义EmbeddingProvider，支持openai/openrouter/ custom；配置可通过 $memory$ 与embedding_routes路由覆盖（见memory::resolve_embedding_config
存储层（Vectors+FTS）：可选后端包括SqliteMemory（FTS5+向量融合）、QdrantMemory（外部向量DB）、以及Postgres（pgvector）（见qdrant.rs、sqlite.rs、knowledge_graph_pg.rs）
多阶段检索管道：retrieval.rs实现RetrievalPipeline（默认stages：cache>fts→vector>），支持hot cache、FTS 早返回值（fts_early_return_score）与hybrid（tuning via vector_weigh t/keyword_weight).
检索接口/工具：memory_recall.rs、content_search.rs、knowledge_tool.rs等工具暴露检索能力给agent/LLM；工具返回带score的条目并可应用时间/limit/namespace过滤。
生成与注入：检索结果被注入到LLM提示或llm_task/claude_code的上下文中，形成RAG：检索（符号/语义）>拼接提示>模型生成响应或代码。

数据摄取与解析细节：

文件收集：递归收集.md/.txt（与rag-pdf feature下的.pdf) 1.3.2切片：使用chunker::chunk_markdown（. ，max_tokens=512）将长文切成可注入片段。
Pin别名解析：parse_pin_aliases 支持两种格式---alias：pin/ alias=pin 和 Markdown 表格行（alias丨pin）；结果规范化为小写并以
板卡识别：infer_board_from_path 以文件 stem作为 board，并处理generic命名约定。

检索算法（实现与评分）：

关键字检索：把查询拆词（丢弃短词len<=2），对每个chunk的小写内容做字符串contains> 检测，score=匹配词数。
板卡偏好加权：若chunk 的 board在请求的boards列表中，额外+2分。
排序与截断：按分降序排序、截断到1imit并返回chunk引l用（不返回显式score元数据）

在agent中的使用点：

build_hardware_context会调用pin_alias_context 与 retrieve，把pin-alias+datasheet片段拼成一个额外上下文注入到LLM提示中，用于把自然语言映射为硬件命令/解释>
配置/加载：agent启动时可从配置指定datasheet目录并调用HardwareRag:：load;onboard向> 导提示与datasheet配置相关选项。

配置点（在哪里控制RAG行为）

$memory$ : backend, retrieval_stages, embedding_provider, embedding_model, vector_weight/keyword_weight，embedding_dimensions,fts_early_return_score 等。
embedding_routes：按hint路由到不同embedding 提供商与模型（见memory::resolve_embeddi ng_config)
后端专有设置： $memory.qdrant$ （URL、collection、API key）、 $memory.postgres$ （pgvector）等。

3.3 详细流程

详细逻辑流程如下。

3.3.1 添加数据手册（RAG）

数据来源

配置项datasheet_dir（如datasheets/)
-文件类型：.md、.txt、可选.pdf（feature rag-pdf，靠pdf-extract）
-文件名=board tag（nucleo-f401re.md →board nucleo-f401re）
generic/子目录或generic.md→不绑定board

因此，如果要添加数据，我们可以将 .md 或 .txt 文件放入 docs/datasheets/（或你的 datasheet_dir）。按开发板命名文件：nucleo-f401re.md、arduino-uno.md。

引脚别名（推荐）

添加 ## Pin Aliases 部分，以便代理可以将"红色 LED"映射到引脚 13：

shell 复制代码

# 我的开发板

## 引脚别名

| 别名       | 引脚 |
|-------------|-----|
| red_led     | 13  |
| builtin_led | 13  |
| user_led    | 5   |

或使用键值格式：

makefile 复制代码

## 引脚别名
red_led: 13
builtin_led: 13

PDF 数据手册

使用 rag-pdf 特性时，ZeroClaw 可以索引 PDF 文件：

css 复制代码

cargo build --features hardware,rag-pdf

将 PDF 放入数据手册目录。它们会被提取和分块用于 RAG（检索增强生成）。

3.3.2 初始化阶段 (Indexing Phase)

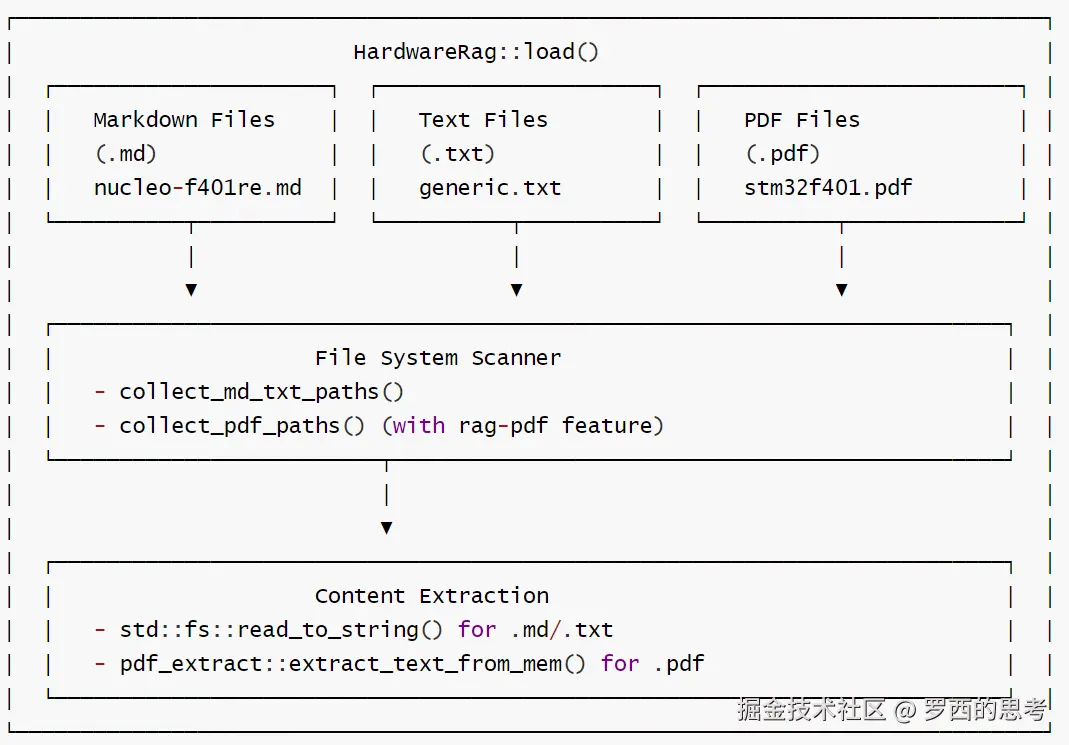

数据源加载

3-数据源加载

数据流向概览

步骤	组件	输入/输出
1	User Query	"turn on red led"
2	Hardware RAG Index & Retrieval	索引与检索
3	LLM Context Enhancement	上下文增强
4	Code Generation & Execution	代码生成与执行

数据源类型

文件类型	扩展名	示例
Markdown Files	.md	nucleo-f401re.md
Text Files	.txt	generic.txt
PDF Files	.pdf	stm32f401.pdf

File System Scanner 方法

方法	功能
`collect_md_txt_paths()`	收集 Markdown 和 Text 文件路径
`collect_pdf_paths()`	收集 PDF 文件路径 (with rag-pdf feature)

Content Extraction 方法

文件类型	提取方法
.md / .txt	`std::fs::read_to_string()`
.pdf	`pdf_extract::extract_text_from_mem()`

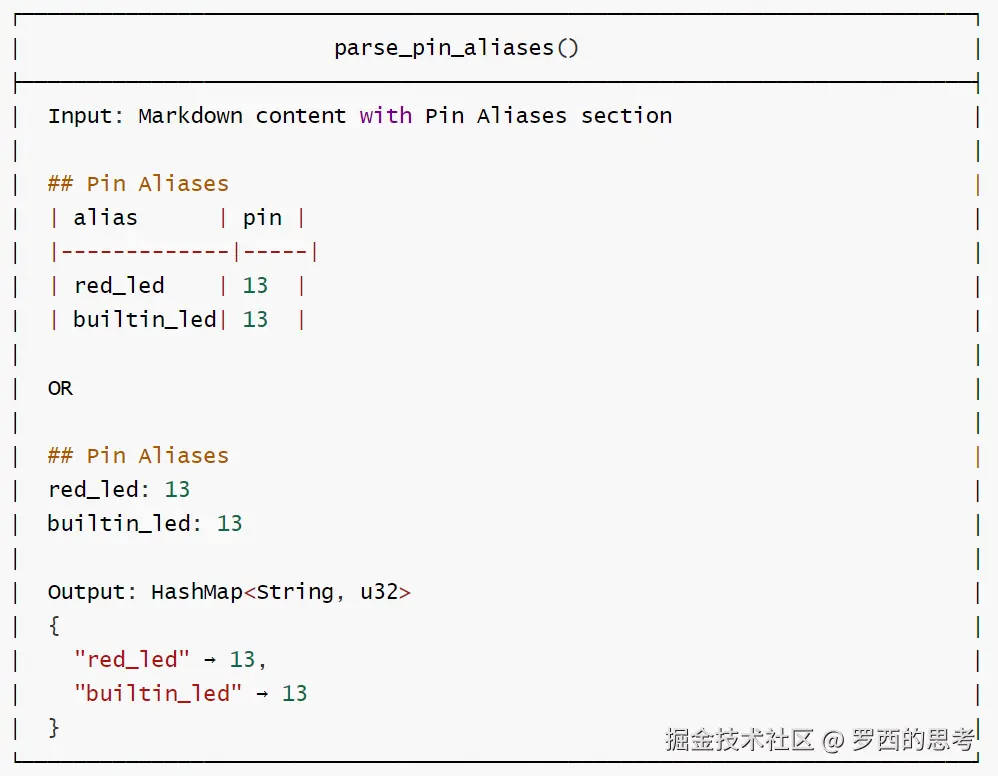

引脚别名解析

parse_pin_aliases() 函数完成了引脚别名解析。

3-引脚别名解析

输入格式

格式	示例
Markdown Table	`	red_led \| 13 \|`
Key-Value	`red_led: 13`

输出格式

类型	结构
HashMap	`"red_led" → 13`
	`"builtin_led" → 13`

引脚别名映射

别名 (Alias)	引脚号 (Pin)
red_led	13
builtin_led	13

功能说明

parse_pin_aliases() 函数用于解析 Markdown 文档中的 Pin Aliases 部分，支持两种格式：

Markdown 表格格式 - 标准的管道符表格
键值对格式 - alias: pin 的简单文本格式

输出为一个 HashMap，将别名字符串映射到引脚编号（u32 类型）。

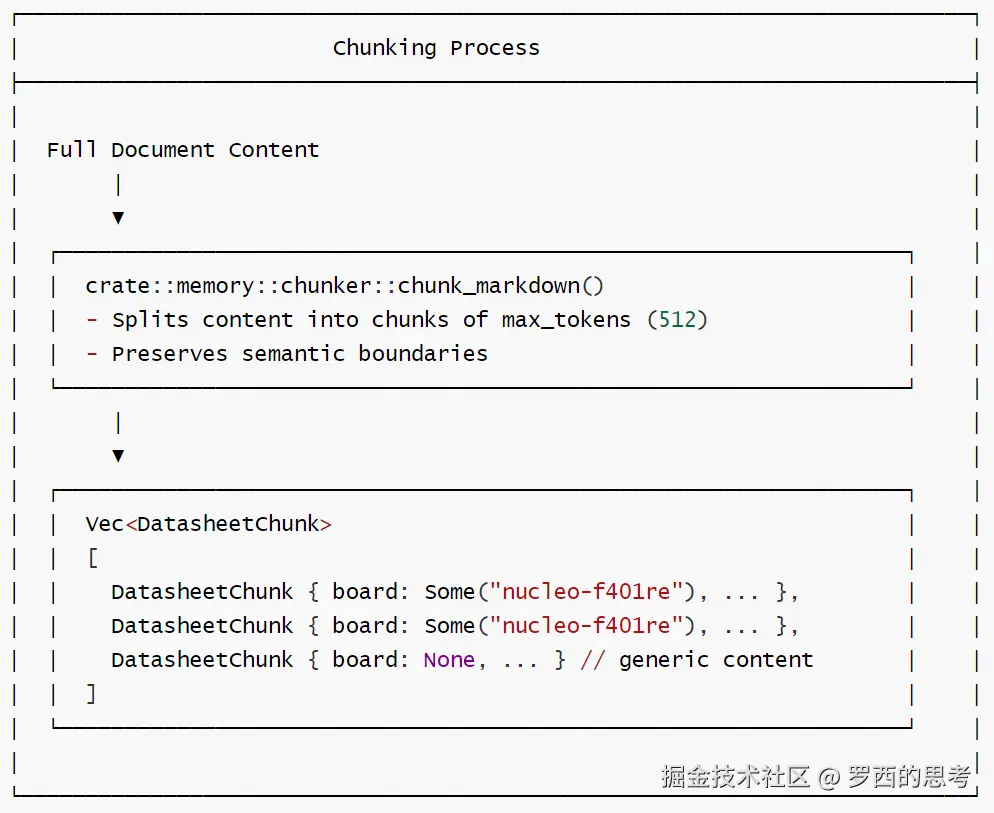

文档分块处理

3-文档分块处理

分块流程

步骤	组件	说明
1	Full Document Content	完整文档内容
2	`chunk_markdown()`	分块处理
		最大 token 数: 512
		保留语义边界
3	`Vec`	分块结果向量

DatasheetChunk 结构

字段	示例值
`board: Some("nucleo-f401re")`	特定板卡内容
`board: None`	通用内容 (generic content)

分块特点

特性	说明
max_tokens	512 tokens
语义边界保留	Preserves semantic boundaries
板卡关联	每个 chunk 可关联特定板卡或通用

3.3.3 查询处理阶段

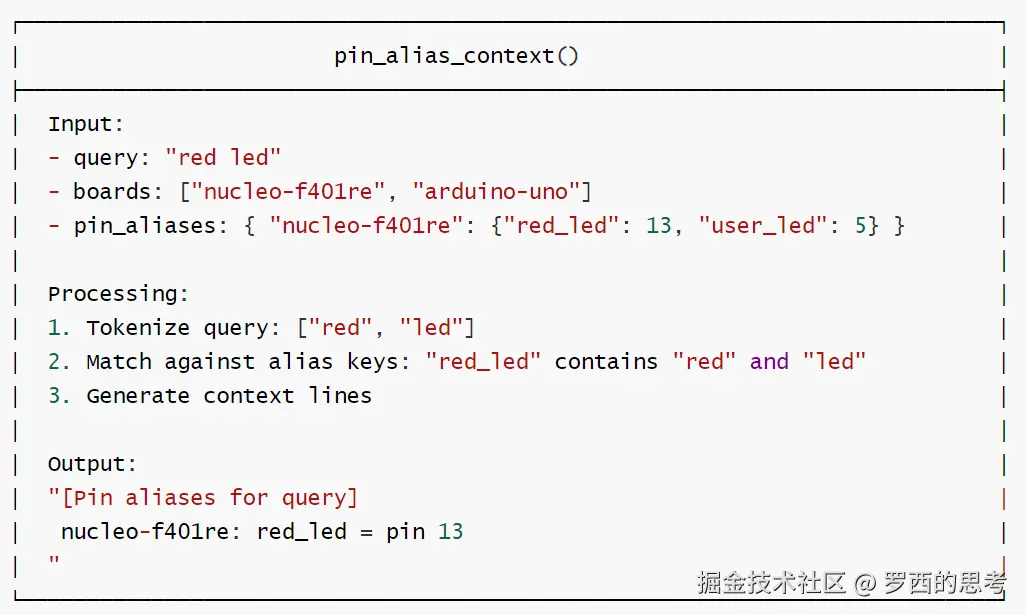

引脚别名上下文生成

pin_alias_context() 函数

3-pin_alias_context

输入参数

参数	类型	示例值
query	String	"red led"
boards	Vec	$"nucleo-f401re", "arduino-uno"$
pin_aliases	HashMap	{"nucleo-f401re": {"red_led": 13, "user_led": 5}}

处理流程

步骤	操作	说明
1	Tokenize query	$"red", "led"$
2	Match against alias keys	"red_led" 包含 "red" 和 "led"
3	Generate context lines	生成上下文行

输出格式

ini 复制代码

[Pin aliases for query]
nucleo-f401re: red_led = pin 13

匹配逻辑

查询词	别名	匹配结果
"red" + "led"	"red_led"	✅ 匹配成功
	"user_led"	❌ 不匹配

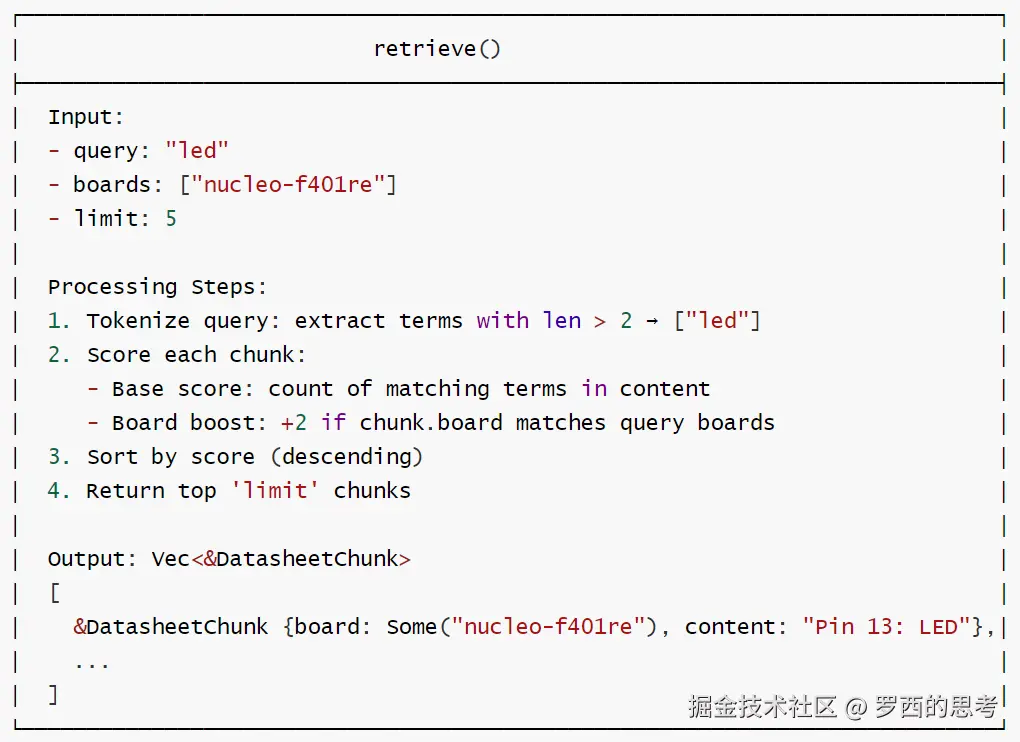

文档片段检索

retrieve() 函数

3-retrieve

输入参数

参数	类型	示例值
query	String	"led"
boards	Vec	$"nucleo-f401re"$
limit	usize	5

处理步骤

步骤	操作	说明
1	Tokenize query	提取长度 > 2 的词 → $"led"$
2	Score each chunk	计算每个 chunk 的分数
	- Base score	内容中匹配词的数量
	- Board boost	chunk.board 匹配 query boards 时 +2
3	Sort	按分数降序排序
4	Return	返回前 limit 个 chunks

输出格式

类型	结构
Vec<&DatasheetChunk>	引用向量
	`board: Some("nucleo-f401re")`
	`content: "Pin 13: LED"`

评分机制

评分项	计算方式
Base score	匹配词在内容中出现的次数
Board boost	+2 (如果 chunk.board 匹配查询 boards)

示例匹配

查询	匹配内容	Board
"led"	"Pin 13: LED"	nucleo-f401re

3.3.4 上下文注入阶段

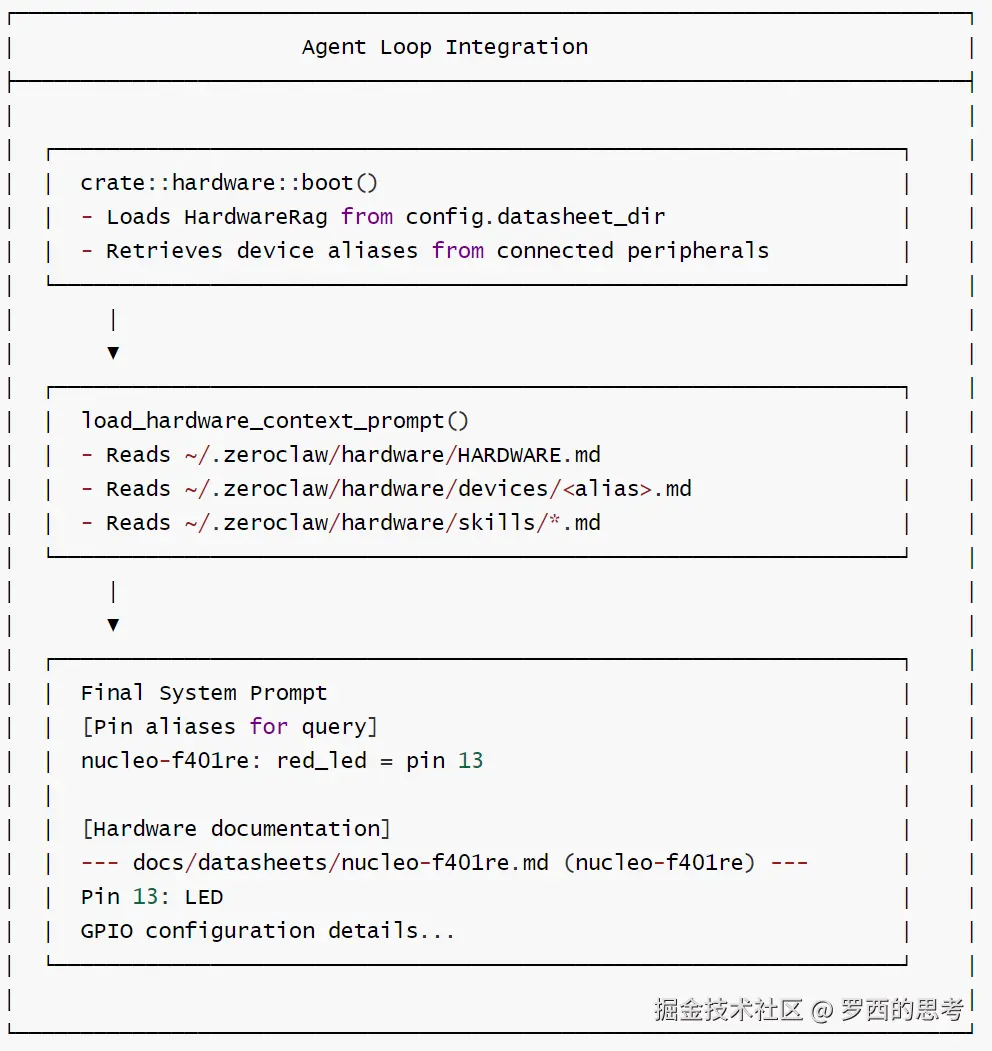

系统提示构建

Agent Loop Integration 中，会调用load_hardware_context_prompt()来插入硬件信息。

完整流程

sql 复制代码

hardware::boot() ──→ load_hardware_context_prompt() ──→ Final System Prompt
    │                      │                              │
    ▼                      ▼                              ▼
Loads HardwareRag    Reads HARDWARE.md              [Pin aliases]
Retrieves aliases    Reads devices/<alias>.md       [Hardware docs]
                     Reads skills/*.md

展开如下：

3-上下文注入阶段

启动流程

步骤	函数	操作
1	`crate::hardware::boot()`	加载 HardwareRag，获取设备别名
2	`load_hardware_context_prompt()`	读取硬件上下文文件
3	生成	Final System Prompt

加载的文件

文件路径	说明
`~/.zeroclaw/hardware/HARDWARE.md`	硬件主文档
`~/.zeroclaw/hardware/devices/.md`	设备别名文档
`~/.zeroclaw/hardware/skills/*.md`	技能文档

Final System Prompt 结构

部分	内容
$Pin aliases for query$	`nucleo-f401re: red_led = pin 13`
$Hardware documentation$	`docs/datasheets/nucleo-f401re.md`
	`Pin 13: LED`
	`GPIO configuration details...`

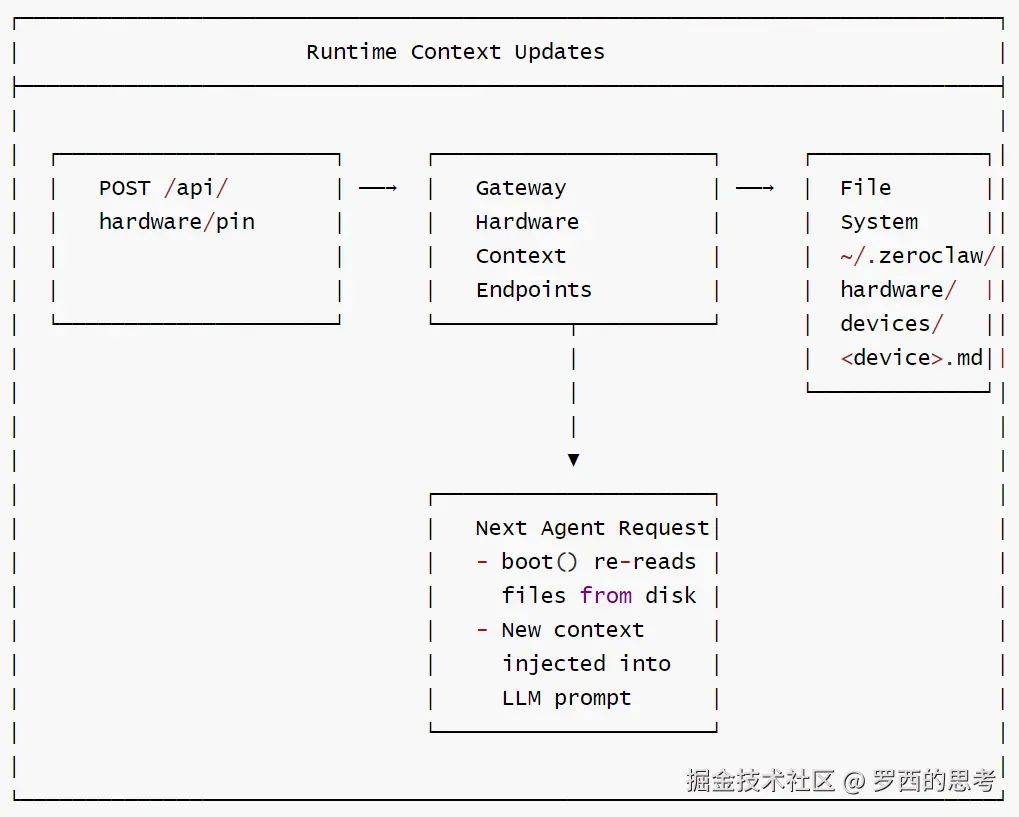

动态上下文更新

3-动态上下文更新

运行时上下文更新流程

步骤	组件	操作
1	POST /api/hardware/pin	API 请求
2	Gateway Hardware Context Endpoints	网关硬件上下文端点
3	File System	写入 `~/.zeroclaw/hardware/devices/.md`
4	Next Agent Request	下一次代理请求
	- boot() re-reads files from disk	从磁盘重新读取文件
	- New context injected into LLM prompt	新上下文注入 LLM 提示

数据流向

sql 复制代码

POST /api/hardware/pin ──→ Gateway Hardware Context Endpoints ──→ File System
                                              │
                                              ▼
                                    Next Agent Request
                                    (boot() re-reads + context injection)

关键操作

操作	说明
API 调用	POST /api/hardware/pin
文件更新	~/.zeroclaw/hardware/devices/
上下文刷新	boot() 重新读取文件
提示注入	新上下文注入 LLM prompt

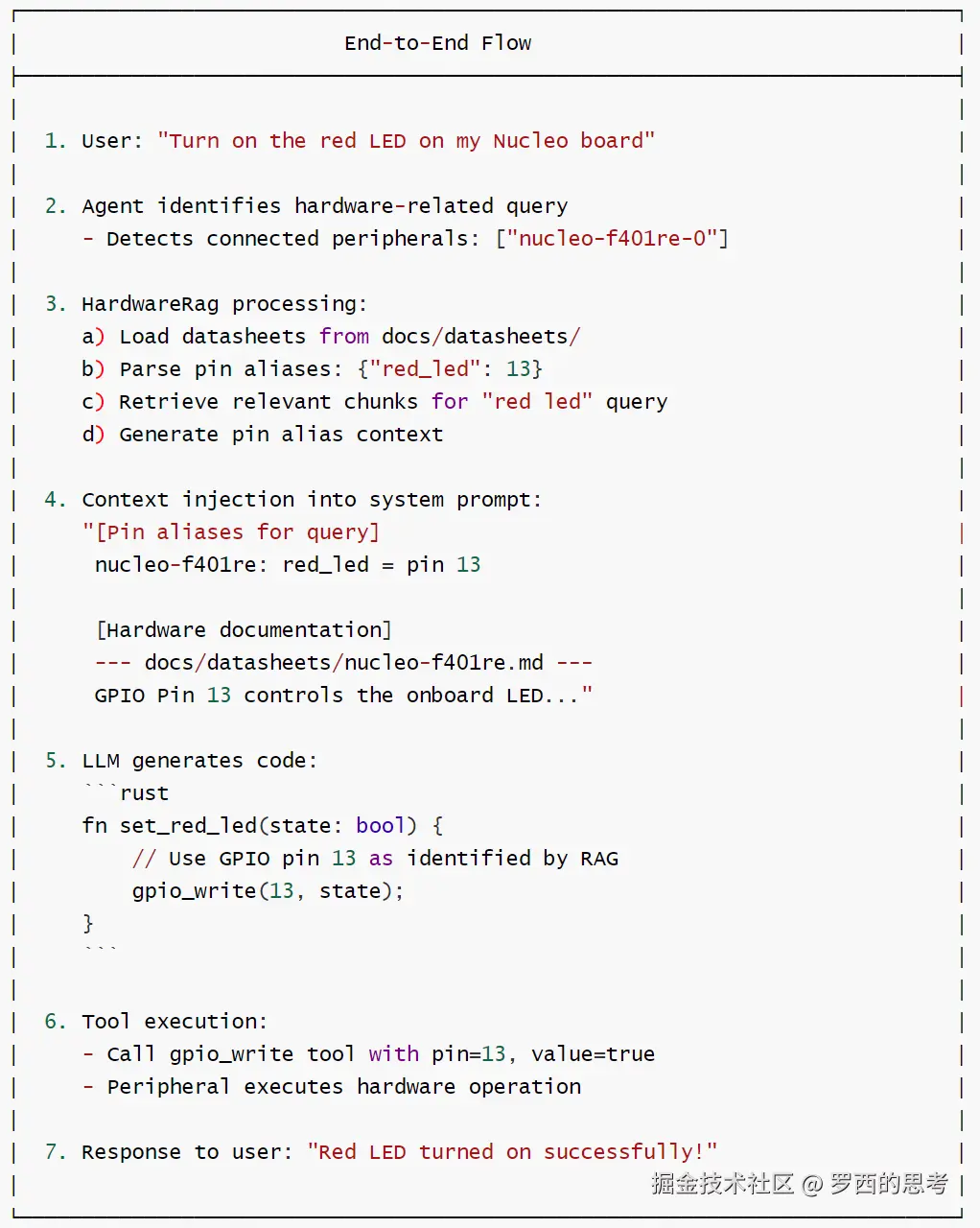

完整端到端的用户交互流程

完整数据流如下

scss 复制代码

User Query ──→ Agent (识别硬件) ──→ HardwareRag (处理)
                                              │
                                              ▼
Context Injection ──→ LLM (生成代码) ──→ Tool Execution ──→ Response

展开如下：

3-完整端到端的用户交互流程

端到端流程步骤

步骤	阶段	操作
1	用户输入	"Turn on the red LED on my Nucleo board"
2	硬件查询识别	检测连接的外设: $"nucleo-f401re-0"$
3	HardwareRag 处理	a) 加载数据手册 b) 解析引脚别名 c) 检索相关 chunks d) 生成引脚别名上下文
4	上下文注入	将引脚别名和硬件文档注入系统提示
5	LLM 生成代码	生成 `gpio_write(13, state)` 代码
6	工具执行	调用 gpio_write 工具，执行硬件操作
7	响应用户	"Red LED turned on successfully!"

关键数据

项目	值
检测到的外设	nucleo-f401re-0
引脚别名	red_led → 13
生成的函数	`set_red_led(state: bool)`
工具调用	`gpio_write(13, true)`

TransFormer-封面

0xFF 参考

本文使用 markdown.com.cn 排版
