ESP-IDF保姆级入门17｜GPIO外部中断全解与工程化设计：分层架构/防抖策略/长按双击/优先级配置，掌握工业级可靠输入处理

专栏前言

前面的篇章中我们多次用到GPIO外部中断实现按键触发，但都只是入门级的基础用法。

在实际工业级项目中，中断处理的质量直接决定了系统的实时性、稳定性和可靠性。

很多新手常见的问题：按键一次触发多次、中断里操作导致系统死机、高优先级事件响应不及时、复杂按键逻辑混乱，本质都是没有用工程化的思路设计中断处理。

GPIO外部中断是嵌入式系统与外部世界交互的"第一入口"，从简单的按键、开关，到工业传感器的告警信号、编码器脉冲，都依赖中断实现实时响应。

本篇从基础原理到工程化落地，一次性讲透：

中断核心原理 → 触发类型 → 三层架构设计 → 定时器防抖 → 长按双击状态机实现 → 中断优先级配置 → 最佳实践与踩坑汇总

全程配可编译源码+架构图解，零基础也能写出工业级可靠的中断处理代码。

一、GPIO外部中断核心基础

1. 什么是GPIO外部中断

GPIO外部中断的本质是：CPU通过硬件持续监测GPIO引脚的电平状态，当电平变化满足预设的触发条件时，立刻打断当前正在执行的程序，跳转到预先注册的中断服务函数中执行，处理完成后再回到原来的程序继续执行。

和轮询方式的核心区别：

轮询：CPU主动反复查询引脚状态，占用CPU资源，响应延迟取决于查询周期
中断：硬件自动监测，满足条件主动通知CPU，不占用CPU资源，响应速度微秒级

2. 五种触发类型

ESP32的GPIO支持5种中断触发模式，适配不同的输入场景：

上升沿触发：电平从低变高的瞬间触发，适合检测按键松开、脉冲上升沿
下降沿触发：电平从高变低的瞬间触发，最常用，适合检测按键按下、脉冲下降沿
双边沿触发：电平变化就触发，适合检测脉冲、编码器、开关跳变
低电平触发：引脚保持低电平时持续触发，适合外部模块的电平告警
高电平触发：引脚保持高电平时持续触发，使用较少

新手注意：边沿触发是瞬间触发一次；电平触发是只要满足条件就一直触发，处理不当会导致中断反复触发。

3. ESP32中断核心特性

所有GPIO引脚都可以配置为外部中断，无固定引脚限制
支持多级中断优先级，高优先级中断可以抢占低优先级中断
支持共享中断服务，多个引脚可以各自注册独立的回调函数
支持将中断服务函数映射到内部高速RAM（IRAM），实现极速响应

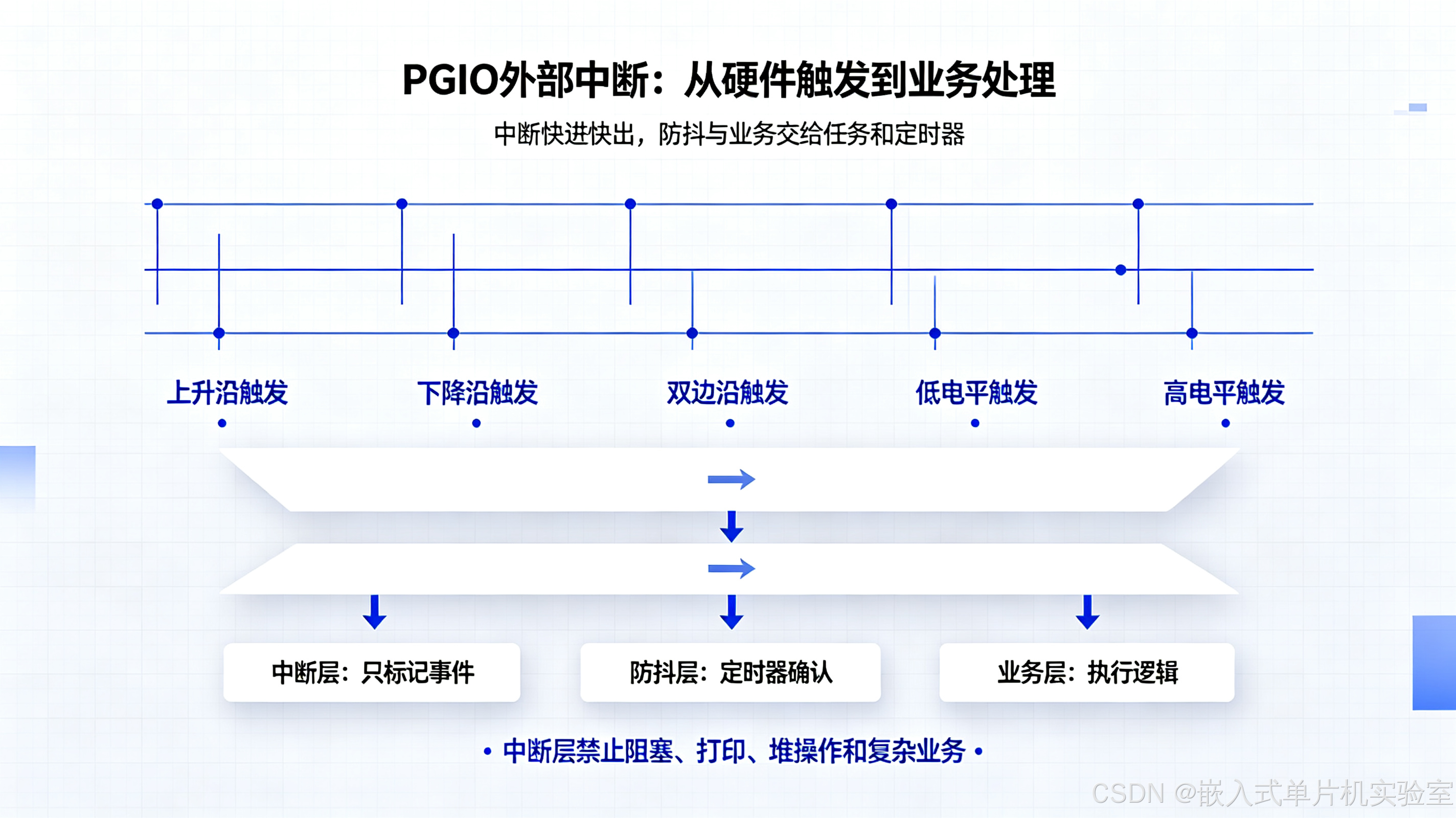

【配图1：GPIO中断触发类型与分层处理架构图】

五种触发类型的电平波形与触发点：
#mermaid-svg-OC72KhmdE3Oh2mN3{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-OC72KhmdE3Oh2mN3 .error-icon{fill:#552222;}#mermaid-svg-OC72KhmdE3Oh2mN3 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-OC72KhmdE3Oh2mN3 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .marker.cross{stroke:#333333;}#mermaid-svg-OC72KhmdE3Oh2mN3 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-OC72KhmdE3Oh2mN3 p{margin:0;}#mermaid-svg-OC72KhmdE3Oh2mN3 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .cluster-label text{fill:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .cluster-label span{color:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .cluster-label span p{background-color:transparent;}#mermaid-svg-OC72KhmdE3Oh2mN3 .label text,#mermaid-svg-OC72KhmdE3Oh2mN3 span{fill:#333;color:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .node rect,#mermaid-svg-OC72KhmdE3Oh2mN3 .node circle,#mermaid-svg-OC72KhmdE3Oh2mN3 .node ellipse,#mermaid-svg-OC72KhmdE3Oh2mN3 .node polygon,#mermaid-svg-OC72KhmdE3Oh2mN3 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .rough-node .label text,#mermaid-svg-OC72KhmdE3Oh2mN3 .node .label text,#mermaid-svg-OC72KhmdE3Oh2mN3 .image-shape .label,#mermaid-svg-OC72KhmdE3Oh2mN3 .icon-shape .label{text-anchor:middle;}#mermaid-svg-OC72KhmdE3Oh2mN3 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .rough-node .label,#mermaid-svg-OC72KhmdE3Oh2mN3 .node .label,#mermaid-svg-OC72KhmdE3Oh2mN3 .image-shape .label,#mermaid-svg-OC72KhmdE3Oh2mN3 .icon-shape .label{text-align:center;}#mermaid-svg-OC72KhmdE3Oh2mN3 .node.clickable{cursor:pointer;}#mermaid-svg-OC72KhmdE3Oh2mN3 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .arrowheadPath{fill:#333333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-OC72KhmdE3Oh2mN3 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-OC72KhmdE3Oh2mN3 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-OC72KhmdE3Oh2mN3 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-OC72KhmdE3Oh2mN3 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .cluster text{fill:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 .cluster span{color:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-OC72KhmdE3Oh2mN3 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-OC72KhmdE3Oh2mN3 rect.text{fill:none;stroke-width:0;}#mermaid-svg-OC72KhmdE3Oh2mN3 .icon-shape,#mermaid-svg-OC72KhmdE3Oh2mN3 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-OC72KhmdE3Oh2mN3 .icon-shape p,#mermaid-svg-OC72KhmdE3Oh2mN3 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-OC72KhmdE3Oh2mN3 .icon-shape .label rect,#mermaid-svg-OC72KhmdE3Oh2mN3 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-OC72KhmdE3Oh2mN3 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-OC72KhmdE3Oh2mN3 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-OC72KhmdE3Oh2mN3 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 三层处理架构
五种触发类型
上升沿触发

低→高瞬间
下降沿触发

高→低瞬间
双边沿触发

电平变化即触发
低电平触发

持续低电平
高电平触发

持续高电平
GPIO外部中断
中断层

标记事件、启动定时器

微秒级返回
防抖层

定时器延时确认

过滤机械抖动
业务层

任务中处理

按键事件逻辑

配图说明：上半部分展示五种触发类型的电平波形与触发点；下半部分展示中断层、防抖层、业务层的三层处理架构，标注每一层的职责与边界。

二、标准配置流程与核心API

ESP-IDF中GPIO中断的配置遵循固定的四步流程，之前的案例中我们已经用过，这里做系统化梳理。

1. 标准四步配置法

配置GPIO输入模式：设置引脚为输入模式，配置上拉/下拉
设置中断触发类型：指定上升沿、下降沿等触发方式
安装全局中断服务：启动GPIO中断服务，配置中断优先级
注册引脚中断回调：为指定引脚绑定对应的中断处理函数

标准四步配置流程：
#mermaid-svg-b1wigzx3zFLwCyRa{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-b1wigzx3zFLwCyRa .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-b1wigzx3zFLwCyRa .error-icon{fill:#552222;}#mermaid-svg-b1wigzx3zFLwCyRa .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-b1wigzx3zFLwCyRa .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-b1wigzx3zFLwCyRa .marker{fill:#333333;stroke:#333333;}#mermaid-svg-b1wigzx3zFLwCyRa .marker.cross{stroke:#333333;}#mermaid-svg-b1wigzx3zFLwCyRa svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-b1wigzx3zFLwCyRa p{margin:0;}#mermaid-svg-b1wigzx3zFLwCyRa .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-b1wigzx3zFLwCyRa .cluster-label text{fill:#333;}#mermaid-svg-b1wigzx3zFLwCyRa .cluster-label span{color:#333;}#mermaid-svg-b1wigzx3zFLwCyRa .cluster-label span p{background-color:transparent;}#mermaid-svg-b1wigzx3zFLwCyRa .label text,#mermaid-svg-b1wigzx3zFLwCyRa span{fill:#333;color:#333;}#mermaid-svg-b1wigzx3zFLwCyRa .node rect,#mermaid-svg-b1wigzx3zFLwCyRa .node circle,#mermaid-svg-b1wigzx3zFLwCyRa .node ellipse,#mermaid-svg-b1wigzx3zFLwCyRa .node polygon,#mermaid-svg-b1wigzx3zFLwCyRa .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-b1wigzx3zFLwCyRa .rough-node .label text,#mermaid-svg-b1wigzx3zFLwCyRa .node .label text,#mermaid-svg-b1wigzx3zFLwCyRa .image-shape .label,#mermaid-svg-b1wigzx3zFLwCyRa .icon-shape .label{text-anchor:middle;}#mermaid-svg-b1wigzx3zFLwCyRa .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-b1wigzx3zFLwCyRa .rough-node .label,#mermaid-svg-b1wigzx3zFLwCyRa .node .label,#mermaid-svg-b1wigzx3zFLwCyRa .image-shape .label,#mermaid-svg-b1wigzx3zFLwCyRa .icon-shape .label{text-align:center;}#mermaid-svg-b1wigzx3zFLwCyRa .node.clickable{cursor:pointer;}#mermaid-svg-b1wigzx3zFLwCyRa .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-b1wigzx3zFLwCyRa .arrowheadPath{fill:#333333;}#mermaid-svg-b1wigzx3zFLwCyRa .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-b1wigzx3zFLwCyRa .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-b1wigzx3zFLwCyRa .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-b1wigzx3zFLwCyRa .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-b1wigzx3zFLwCyRa .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-b1wigzx3zFLwCyRa .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-b1wigzx3zFLwCyRa .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-b1wigzx3zFLwCyRa .cluster text{fill:#333;}#mermaid-svg-b1wigzx3zFLwCyRa .cluster span{color:#333;}#mermaid-svg-b1wigzx3zFLwCyRa div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-b1wigzx3zFLwCyRa .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-b1wigzx3zFLwCyRa rect.text{fill:none;stroke-width:0;}#mermaid-svg-b1wigzx3zFLwCyRa .icon-shape,#mermaid-svg-b1wigzx3zFLwCyRa .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-b1wigzx3zFLwCyRa .icon-shape p,#mermaid-svg-b1wigzx3zFLwCyRa .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-b1wigzx3zFLwCyRa .icon-shape .label rect,#mermaid-svg-b1wigzx3zFLwCyRa .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-b1wigzx3zFLwCyRa .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-b1wigzx3zFLwCyRa .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-b1wigzx3zFLwCyRa :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} ① 配置GPIO输入模式

设置引脚为输入、上拉/下拉
② 设置中断触发类型

上升沿/下降沿/双边沿等
③ 安装全局中断服务

gpio_install_isr_service
④ 注册引脚中断回调

gpio_isr_handler_add
中断触发 → 回调执行

2. 核心API说明

复制代码

// 1. 配置GPIO中断触发类型
esp_err_t gpio_set_intr_type(gpio_num_t gpio_num, gpio_int_type_t intr_type);

// 2. 安装GPIO全局中断服务
// intr_alloc_flags：中断分配标志，0为默认
esp_err_t gpio_install_isr_service(int intr_alloc_flags);

// 3. 注册引脚中断回调
esp_err_t gpio_isr_handler_add(gpio_num_t gpio_num, gpio_isr_t isr_handler, void *args);

// 4. 移除引脚中断回调
esp_err_t gpio_isr_handler_remove(gpio_num_t gpio_num);

3. 中断上下文的核心禁令

中断服务函数处于中断上下文，和任务上下文有本质区别，很多操作绝对禁止：

❌ 禁止调用 vTaskDelay 等阻塞函数
❌ 禁止调用 printf、ESP_LOG 等串口打印函数
❌ 禁止调用 malloc、free 等堆内存操作
❌ 禁止执行耗时的运算、循环、业务逻辑
✅ 只能做：标记状态、发送信号量/任务通知、操作寄存器、启动硬件

工程铁律：中断服务函数必须"快进快出"，执行时间控制在微秒级，所有业务逻辑全部放到任务中处理。

三、实战1：工程级三层架构按键中断

这是量产项目的标准写法，彻底解决新手中断里延时、防抖、写业务的问题，将整个处理流程拆分为独立的三层，职责清晰、可靠性高。

1. 三层架构设计

中断层：引脚电平跳变触发，仅启动防抖定时器，立刻返回，执行时间<1μs
防抖层：单次定时器延时20ms，到点后再次检测引脚电平，确认有效触发
业务层：收到有效按键事件后，执行对应的业务逻辑

2. 硬件接线

按键一端接 GPIO5，一端接GND，配置内部上拉输入，按下为低电平。

3. 完整可编译源码

c 复制代码

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/timers.h"
#include "driver/gpio.h"
#include "esp_log.h"

#define TAG "INTR_ENGINE"
#define KEY_PIN GPIO_NUM_5

// 防抖定时器句柄
TimerHandle_t debounce_timer = NULL;
// 按键处理任务句柄
TaskHandle_t key_task_handle = NULL;

// ===== 第一层：中断层 =====
static void key_isr_handler(void* arg)
{
    BaseType_t task_woken = pdFALSE;
    // 仅重置防抖定时器，立刻返回
    xTimerResetFromISR(debounce_timer, &task_woken);
    if(task_woken == pdTRUE) {
        portYIELD_FROM_ISR();
    }
}

// ===== 第二层：防抖层 =====
void debounce_timer_callback(TimerHandle_t xTimer)
{
    // 再次检测引脚电平，确认是真按下
    if(gpio_get_level(KEY_PIN) == 0) {
        // 确认有效，通知业务任务
        xTaskNotifyGive(key_task_handle);
    }
}

// ===== 第三层：业务层 =====
void key_business_task(void *pvParameters)
{
    uint32_t click_cnt = 0;

    while(1)
    {
        // 阻塞等待有效按键事件
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

        click_cnt++;
        ESP_LOGI(TAG, "有效按键触发，累计次数：%lu", click_cnt);

        // 等待按键松开，避免长按重复触发
        while(gpio_get_level(KEY_PIN) == 0) {
            vTaskDelay(pdMS_TO_TICKS(10));
        }
    }
}

void app_main(void)
{
    // 1. GPIO配置
    gpio_config_t io_conf = {
        .pin_bit_mask = 1ULL << KEY_PIN,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE,
        .intr_type = GPIO_INTR_NEGEDGE // 下降沿触发
    };
    gpio_config(&io_conf);

    // 2. 安装中断服务
    gpio_install_isr_service(0);
    gpio_isr_handler_add(KEY_PIN, key_isr_handler, NULL);

    // 3. 创建20ms防抖单次定时器
    debounce_timer = xTimerCreate(
        "debounce",
        pdMS_TO_TICKS(20),
        pdFALSE, // 单次定时器
        NULL,
        debounce_timer_callback
    );

    // 4. 创建业务处理任务
    xTaskCreate(key_business_task, "key_task", 2048, NULL, 4, &key_task_handle);

    ESP_LOGI(TAG, "工程级按键中断初始化完成");
}

4. 设计优势

中断极短：中断里只做定时器重置，微秒级返回，完全不影响系统实时性
防抖可靠：硬件抖动被20ms定时器过滤，不会出现误触发
解耦性强：三层完全独立，修改业务逻辑不影响中断，修改防抖参数不影响业务
易扩展：新增按键只需要新增对应引脚、定时器和处理分支

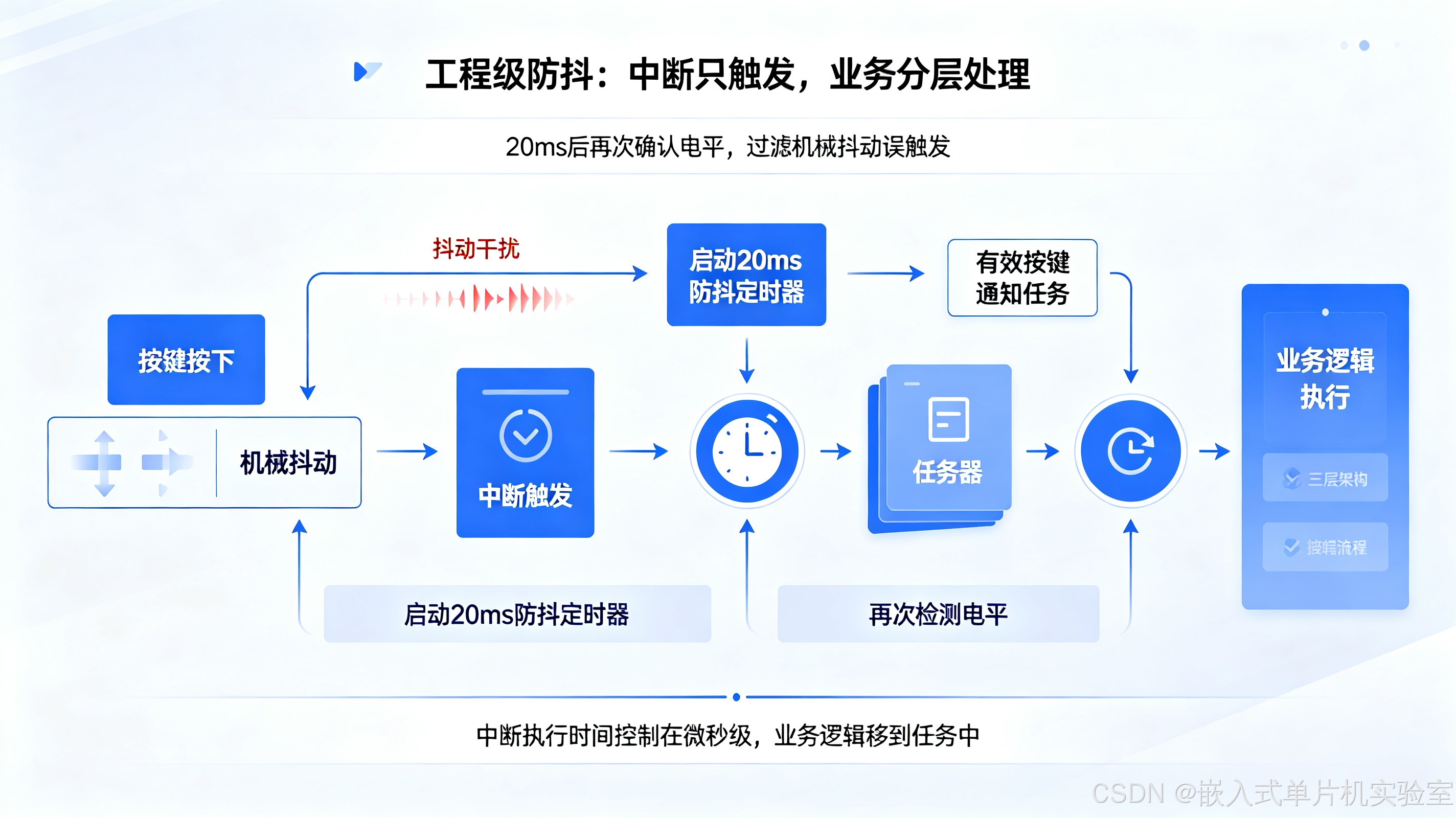

【配图2：三层架构按键中断处理流程图】
#mermaid-svg-w2wPORiOboixFd9o{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-w2wPORiOboixFd9o .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-w2wPORiOboixFd9o .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-w2wPORiOboixFd9o .error-icon{fill:#552222;}#mermaid-svg-w2wPORiOboixFd9o .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-w2wPORiOboixFd9o .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-w2wPORiOboixFd9o .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-w2wPORiOboixFd9o .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-w2wPORiOboixFd9o .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-w2wPORiOboixFd9o .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-w2wPORiOboixFd9o .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-w2wPORiOboixFd9o .marker{fill:#333333;stroke:#333333;}#mermaid-svg-w2wPORiOboixFd9o .marker.cross{stroke:#333333;}#mermaid-svg-w2wPORiOboixFd9o svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-w2wPORiOboixFd9o p{margin:0;}#mermaid-svg-w2wPORiOboixFd9o .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-w2wPORiOboixFd9o .cluster-label text{fill:#333;}#mermaid-svg-w2wPORiOboixFd9o .cluster-label span{color:#333;}#mermaid-svg-w2wPORiOboixFd9o .cluster-label span p{background-color:transparent;}#mermaid-svg-w2wPORiOboixFd9o .label text,#mermaid-svg-w2wPORiOboixFd9o span{fill:#333;color:#333;}#mermaid-svg-w2wPORiOboixFd9o .node rect,#mermaid-svg-w2wPORiOboixFd9o .node circle,#mermaid-svg-w2wPORiOboixFd9o .node ellipse,#mermaid-svg-w2wPORiOboixFd9o .node polygon,#mermaid-svg-w2wPORiOboixFd9o .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-w2wPORiOboixFd9o .rough-node .label text,#mermaid-svg-w2wPORiOboixFd9o .node .label text,#mermaid-svg-w2wPORiOboixFd9o .image-shape .label,#mermaid-svg-w2wPORiOboixFd9o .icon-shape .label{text-anchor:middle;}#mermaid-svg-w2wPORiOboixFd9o .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-w2wPORiOboixFd9o .rough-node .label,#mermaid-svg-w2wPORiOboixFd9o .node .label,#mermaid-svg-w2wPORiOboixFd9o .image-shape .label,#mermaid-svg-w2wPORiOboixFd9o .icon-shape .label{text-align:center;}#mermaid-svg-w2wPORiOboixFd9o .node.clickable{cursor:pointer;}#mermaid-svg-w2wPORiOboixFd9o .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-w2wPORiOboixFd9o .arrowheadPath{fill:#333333;}#mermaid-svg-w2wPORiOboixFd9o .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-w2wPORiOboixFd9o .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-w2wPORiOboixFd9o .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-w2wPORiOboixFd9o .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-w2wPORiOboixFd9o .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-w2wPORiOboixFd9o .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-w2wPORiOboixFd9o .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-w2wPORiOboixFd9o .cluster text{fill:#333;}#mermaid-svg-w2wPORiOboixFd9o .cluster span{color:#333;}#mermaid-svg-w2wPORiOboixFd9o div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-w2wPORiOboixFd9o .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-w2wPORiOboixFd9o rect.text{fill:none;stroke-width:0;}#mermaid-svg-w2wPORiOboixFd9o .icon-shape,#mermaid-svg-w2wPORiOboixFd9o .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-w2wPORiOboixFd9o .icon-shape p,#mermaid-svg-w2wPORiOboixFd9o .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-w2wPORiOboixFd9o .icon-shape .label rect,#mermaid-svg-w2wPORiOboixFd9o .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-w2wPORiOboixFd9o .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-w2wPORiOboixFd9o .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-w2wPORiOboixFd9o :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否（抖动干扰）
是（有效按键）
按键按下

产生机械抖动
GPIO下降沿中断触发

中断层
重置20ms防抖定时器

立刻返回
定时器到点

防抖层再次检测电平
电平为低？

确认有效触发
丢弃本次触发

回到空闲
任务通知

业务层
执行按键业务逻辑

配图说明：从引脚抖动→中断触发→定时器启动→防抖确认→事件通知→业务处理的完整流程，标注抖动干扰被过滤的节点，直观呈现工程级防抖的工作机制。

四、实战2：长按与双击检测（状态机实现）

简单的单击触发远不能满足项目需求，量产产品中通常需要单击、双击、长按等多种按键交互。最可靠的实现方式是有限状态机，通过定义明确的状态与转换条件，避免混乱的if-else嵌套，逻辑清晰、bug少、易扩展。

1. 功能定义

单击：按下后短时间内松开，且时间内没有第二次按下
双击：第一次按下松开后，300ms内再次按下松开
长按：按下持续超过1秒，触发长按事件

2. 状态定义

c 复制代码

typedef enum {
    KEY_IDLE,             // 空闲状态
    KEY_PRESS_DEBOUNCE,   // 刚按下，待防抖
    KEY_WAIT_RELEASE,     // 按下确认，等待松开
    KEY_WAIT_SECOND,      // 第一次松开，等待第二次按下
    KEY_LONG_TRIGGERED    // 长按触发
} key_state_t;

3. 完整状态机实现源码

c 复制代码

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/timers.h"
#include "driver/gpio.h"
#include "esp_log.h"

#define TAG "KEY_FSM"
#define KEY_PIN GPIO_NUM_5

// 时间参数定义
#define DEBOUNCE_MS     20      // 防抖时间
#define LONG_PRESS_MS   1000    // 长按阈值
#define DOUBLE_GAP_MS   300     // 双击间隔

// 状态枚举
typedef enum {
    KEY_IDLE,
    KEY_PRESS_DEBOUNCE,
    KEY_WAIT_RELEASE,
    KEY_WAIT_SECOND,
    KEY_LONG_TRIGGERED
} key_state_t;

key_state_t key_state = KEY_IDLE;
TimerHandle_t key_timer = NULL;
TaskHandle_t key_task_handle = NULL;

// 中断层：通知状态机有事件发生
static void key_isr_handler(void* arg)
{
    BaseType_t task_woken = pdFALSE;
    xTaskNotifyFromISR(key_task_handle, 0, eNoAction, &task_woken);
    if(task_woken == pdTRUE) portYIELD_FROM_ISR();
}

// 定时器回调：超时事件通知
void key_timer_callback(TimerHandle_t xTimer)
{
    xTaskNotifyGive(key_task_handle);
}

// 状态机处理任务
void key_fsm_task(void *pvParameters)
{
    uint32_t notify_val;
    uint8_t level;

    while(1)
    {
        // 统一等待所有事件：引脚中断或定时器超时
        xTaskNotifyWait(0, 0xFFFFFFFF, &notify_val, portMAX_DELAY);
        level = gpio_get_level(KEY_PIN);

        switch(key_state)
        {
            case KEY_IDLE:
                if(level == 0) { // 检测到按下
                    key_state = KEY_PRESS_DEBOUNCE;
                    xTimerChangePeriod(key_timer, pdMS_TO_TICKS(DEBOUNCE_MS), 0);
                    xTimerStart(key_timer, 0);
                }
                break;

            case KEY_PRESS_DEBOUNCE:
                if(level == 0) { // 防抖确认按下有效
                    key_state = KEY_WAIT_RELEASE;
                    // 启动长按计时
                    xTimerChangePeriod(key_timer, pdMS_TO_TICKS(LONG_PRESS_MS), 0);
                } else {
                    key_state = KEY_IDLE; // 抖动，回到空闲
                    xTimerStop(key_timer, 0);
                }
                break;

            case KEY_WAIT_RELEASE:
                if(level == 1) { // 按键松开
                    xTimerStop(key_timer, 0);
                    // 进入双击等待窗口
                    key_state = KEY_WAIT_SECOND;
                    xTimerChangePeriod(key_timer, pdMS_TO_TICKS(DOUBLE_GAP_MS), 0);
                } else {
                    // 定时器超时触发，说明达到长按时间
                    key_state = KEY_LONG_TRIGGERED;
                    ESP_LOGI(TAG, "【长按事件】触发");
                    // 等待按键松开后回到空闲
                    while(gpio_get_level(KEY_PIN) == 0) vTaskDelay(pdMS_TO_TICKS(10));
                    key_state = KEY_IDLE;
                }
                break;

            case KEY_WAIT_SECOND:
                if(level == 0) { // 等待窗口内第二次按下
                    xTimerStop(key_timer, 0);
                    ESP_LOGI(TAG, "【双击事件】触发");
                    // 等待第二次松开
                    while(gpio_get_level(KEY_PIN) == 0) vTaskDelay(pdMS_TO_TICKS(10));
                    key_state = KEY_IDLE;
                } else {
                    // 超时无第二次按下，判定为单击
                    ESP_LOGI(TAG, "【单击事件】触发");
                    key_state = KEY_IDLE;
                }
                break;

            default:
                key_state = KEY_IDLE;
                break;
        }
    }
}

void app_main(void)
{
    // GPIO配置：双边沿触发，按下和松开都产生中断
    gpio_config_t io_conf = {
        .pin_bit_mask = 1ULL << KEY_PIN,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE,
        .intr_type = GPIO_INTR_ANYEDGE
    };
    gpio_config(&io_conf);

    gpio_install_isr_service(0);
    gpio_isr_handler_add(KEY_PIN, key_isr_handler, NULL);

    // 创建通用定时器
    key_timer = xTimerCreate("key_timer", 100, pdFALSE, NULL, key_timer_callback);

    // 创建状态机处理任务
    xTaskCreate(key_fsm_task, "key_fsm", 4096, NULL, 5, &key_task_handle);

    ESP_LOGI(TAG, "按键状态机初始化完成，支持单击/双击/长按");
}

4. 扩展说明

这个状态机框架可以非常方便地扩展更多功能：三击、长按重复触发、组合按键等，只需要新增状态和转换条件即可，整体架构不用动，是工业界按键处理的标准方案。

【配图3：按键单击/双击/长按状态机转换图】
#mermaid-svg-CMdna6q5q9CTLykN{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-CMdna6q5q9CTLykN .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-CMdna6q5q9CTLykN .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-CMdna6q5q9CTLykN .error-icon{fill:#552222;}#mermaid-svg-CMdna6q5q9CTLykN .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-CMdna6q5q9CTLykN .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-CMdna6q5q9CTLykN .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-CMdna6q5q9CTLykN .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-CMdna6q5q9CTLykN .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-CMdna6q5q9CTLykN .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-CMdna6q5q9CTLykN .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-CMdna6q5q9CTLykN .marker{fill:#333333;stroke:#333333;}#mermaid-svg-CMdna6q5q9CTLykN .marker.cross{stroke:#333333;}#mermaid-svg-CMdna6q5q9CTLykN svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-CMdna6q5q9CTLykN p{margin:0;}#mermaid-svg-CMdna6q5q9CTLykN defs #statediagram-barbEnd{fill:#333333;stroke:#333333;}#mermaid-svg-CMdna6q5q9CTLykN g.stateGroup text{fill:#9370DB;stroke:none;font-size:10px;}#mermaid-svg-CMdna6q5q9CTLykN g.stateGroup text{fill:#333;stroke:none;font-size:10px;}#mermaid-svg-CMdna6q5q9CTLykN g.stateGroup .state-title{font-weight:bolder;fill:#131300;}#mermaid-svg-CMdna6q5q9CTLykN g.stateGroup rect{fill:#ECECFF;stroke:#9370DB;}#mermaid-svg-CMdna6q5q9CTLykN g.stateGroup line{stroke:#333333;stroke-width:1;}#mermaid-svg-CMdna6q5q9CTLykN .transition{stroke:#333333;stroke-width:1;fill:none;}#mermaid-svg-CMdna6q5q9CTLykN .stateGroup .composit{fill:white;border-bottom:1px;}#mermaid-svg-CMdna6q5q9CTLykN .stateGroup .alt-composit{fill:#e0e0e0;border-bottom:1px;}#mermaid-svg-CMdna6q5q9CTLykN .state-note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-svg-CMdna6q5q9CTLykN .state-note text{fill:black;stroke:none;font-size:10px;}#mermaid-svg-CMdna6q5q9CTLykN .stateLabel .box{stroke:none;stroke-width:0;fill:#ECECFF;opacity:0.5;}#mermaid-svg-CMdna6q5q9CTLykN .edgeLabel .label rect{fill:#ECECFF;opacity:0.5;}#mermaid-svg-CMdna6q5q9CTLykN .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-CMdna6q5q9CTLykN .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-CMdna6q5q9CTLykN .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-CMdna6q5q9CTLykN .edgeLabel .label text{fill:#333;}#mermaid-svg-CMdna6q5q9CTLykN .label div .edgeLabel{color:#333;}#mermaid-svg-CMdna6q5q9CTLykN .stateLabel text{fill:#131300;font-size:10px;font-weight:bold;}#mermaid-svg-CMdna6q5q9CTLykN .node circle.state-start{fill:#333333;stroke:#333333;}#mermaid-svg-CMdna6q5q9CTLykN .node .fork-join{fill:#333333;stroke:#333333;}#mermaid-svg-CMdna6q5q9CTLykN .node circle.state-end{fill:#9370DB;stroke:white;stroke-width:1.5;}#mermaid-svg-CMdna6q5q9CTLykN .end-state-inner{fill:white;stroke-width:1.5;}#mermaid-svg-CMdna6q5q9CTLykN .node rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-CMdna6q5q9CTLykN .node polygon{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-CMdna6q5q9CTLykN #statediagram-barbEnd{fill:#333333;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-cluster rect{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-CMdna6q5q9CTLykN .cluster-label,#mermaid-svg-CMdna6q5q9CTLykN .nodeLabel{color:#131300;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-cluster rect.outer{rx:5px;ry:5px;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-state .divider{stroke:#9370DB;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-state .title-state{rx:5px;ry:5px;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-cluster.statediagram-cluster .inner{fill:white;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-cluster.statediagram-cluster-alt .inner{fill:#f0f0f0;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-cluster .inner{rx:0;ry:0;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-state rect.basic{rx:5px;ry:5px;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-state rect.divider{stroke-dasharray:10,10;fill:#f0f0f0;}#mermaid-svg-CMdna6q5q9CTLykN .note-edge{stroke-dasharray:5;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-note rect{fill:#fff5ad;stroke:#aaaa33;stroke-width:1px;rx:0;ry:0;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-note text{fill:black;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram-note .nodeLabel{color:black;}#mermaid-svg-CMdna6q5q9CTLykN .statediagram .edgeLabel{color:red;}#mermaid-svg-CMdna6q5q9CTLykN #dependencyStart,#mermaid-svg-CMdna6q5q9CTLykN #dependencyEnd{fill:#333333;stroke:#333333;stroke-width:1;}#mermaid-svg-CMdna6q5q9CTLykN .statediagramTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-CMdna6q5q9CTLykN :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 检测到按下(低电平)
防抖确认按下有效
抖动干扰(回到空闲)
按键松开(高电平)
持续按下超1秒(长按)
300ms内无第二次按下(单击)
300ms内再次按下松开(双击)
松开后回到空闲
KEY_IDLE
KEY_PRESS_DEBOUNCE
KEY_WAIT_RELEASE
KEY_WAIT_SECOND
KEY_LONG_TRIGGERED

配图说明：环形展示各个状态节点，标注每个状态的输入条件和转换方向，清晰呈现单击、双击、长按的判定逻辑。

五、进阶：中断优先级与嵌套

1. 优先级基本概念

ESP32的外部中断支持多级优先级配置，优先级数值越高，中断优先级越高。高优先级的中断可以打断低优先级的中断服务函数，实现中断嵌套，保证紧急事件优先处理。

2. 配置方法

通过 gpio_install_isr_service 的参数可以配置全局GPIO中断的优先级。对于不同优先级的中断源，可以使用独立的中断服务配置，通过中断矩阵分配不同优先级。

3. 选型建议

普通按键、普通输入：默认优先级即可
紧急停止、故障告警：配置高优先级，保证立刻响应
高频脉冲、编码器：配置较高优先级，避免丢脉冲
注意：优先级不是越高越好，过多高优先级中断会抢占系统任务，影响FreeRTOS调度

六、工程最佳实践

坚持分层设计
中断层只做事件标记和最轻量的操作，防抖用定时器，业务逻辑放任务。不要图省事在中断里写业务，后期维护和排查问题会非常困难。
防抖设计原则

机械按键必须加防抖，硬件防抖（滤波电容）+软件防抖双重保障
软件防抖优先用定时器，不要用延时阻塞
防抖时间根据按键特性调整，一般20~50ms

中断安全原则

中断里只调用 FromISR 结尾的FreeRTOS函数
中断和任务共享的变量加 volatile 关键字，防止编译器优化
避免在中断里操作硬件寄存器以外的复杂操作

复杂逻辑用状态机
凡是涉及多状态、多事件的输入处理，优先用状态机实现，逻辑清晰、可测试性强、bug少。

七、新手高频踩坑汇总

中断里调用延时、打印，系统卡顿死机
- 中断上下文不能阻塞，不能执行耗时操作，所有业务必须移到任务中
按键一次触发多次
- 没有做软件防抖，机械按键的抖动导致多次触发中断
- 双边沿触发时，松开也会触发，没有做状态区分
中断完全不响应
- 忘记调用 gpio_install_isr_service 安装全局中断服务
- 引脚中断类型配置错误，和实际电平变化不匹配
- 中断被其他高优先级中断长时间抢占
电平触发中断导致系统死机
- 电平触发中断中没有清除中断源，导致中断反复触发，永远无法退出
- 电平触发场景一定要在中断里处理好电平条件，或者关闭中断
状态机逻辑混乱
- 状态定义不清晰，边界条件遗漏
- 超时事件和引脚事件混在一起，没有统一调度
