STM32 GPIO ：寄存器原理、点灯实战与输出特性全解

1. GPIO与寄存器

GPIO 外设的全部功能本 质上都通过寄存器映射实现，软件读写寄存器就是直接控制内部硬件电路。STM32F1 每个 GPIO 端口对应一组独立寄存器，全部挂载在 APB2 高速外设总线上。

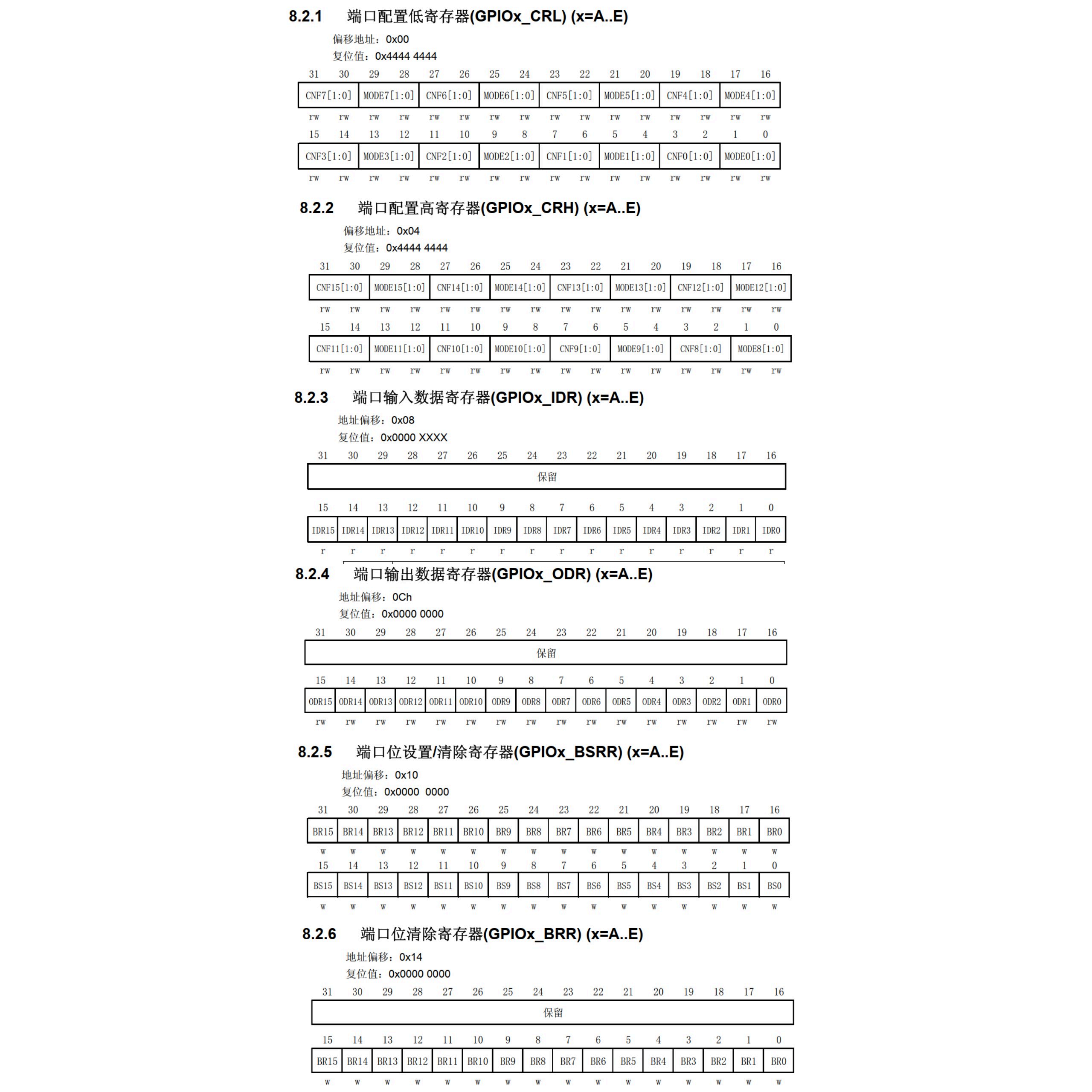

核心寄存器总览（F1系列）

寄存器	全称	偏移地址	位宽	核心作用
GPIOx_CRL	端口配置低寄存器	0x00	32位	配置引脚0~7的工作模式与输出速度，每个引脚占4位
GPIOx_CRH	端口配置高寄存器	0x04	32位	配置引脚8~15的工作模式与输出速度，结构与CRL完全一致
GPIOx_IDR	端口输入数据寄存器	0x08	低16位有效	只读，读取外部引脚的实时电平状态
GPIOx_ODR	端口输出数据寄存器	0x0C	低16位有效	可读写，直接控制输出驱动级的高低电平
GPIOx_BSRR	端口位设置/清除寄存器	0x10	32位	原子操作：低16位写1置位输出，高16位写1清零输出
GPIOx_BRR	端口位清除寄存器	0x14	低16位有效	原子操作：写1对应引脚输出清零，等价于BSRR高16位功能
GPIOx_LCKR	端口配置锁存寄存器	0x18	16位	锁定引脚配置，锁定后复位前无法修改，防止意外篡改

---

配置位定义（CRL/CRH）

每个引脚的 4 位配置分为两部分：

• MODE1:0（低2位）：模式与速度选择
  • 00：输入模式（复位默认值）
  • 01：输出模式，最大速度10MHz
  • 10：输出模式，最大速度2MHz
  • 11：输出模式，最大速度50MHz
• CNF1:0（高2位）：工作模式细分
  • 输入模式下：00=模拟输入、01=浮空输入、10=上下拉输入
  • 输出模式下：00=通用推挽、01=通用开漏、10=复用推挽、11=复用开漏

---

关键原理

1. 寄存器映射本质 每个 GPIO 端口有固定的物理基地址（如 GPIOA = 0x40010800），寄存器是基地址加固定偏移量。C 语言操作寄存器本质就是通过指针直接读写硬件地址，例如：

   // 设置PA0为推挽输出，50MHz
   *(uint32_t*)(GPIOA_BASE + 0x00) |= 0x00000003;

   HAL 库、标准库底层都是封装的寄存器读写操作。

2. 为什么要用 BSRR 而不是直接修改 ODR

   • 直接修改 ODR 需要执行「读寄存器 → 修改对应位 → 写回寄存器」三步，中间如果插入中断，可能导致电平错误，存在竞态风险。
   • BSRR 是原子操作，一次写操作即可完成置位或清零，不会被中断拆分，多中断、多线程场景下更安全可靠。

---

2. 点亮LED灯

点亮 LED 是 GPIO 输出模式的第一个实战项目，对应通用推挽输出模式，涵盖硬件电路、寄存器配置、电流计算三个核心点。

硬件电路原理

LED 是单向导通器件，必须串联限流电阻，常见两种接法：

1. 共阴极接法（高电平点亮） LED 负极接 GND，正极通过限流电阻接 GPIO 引脚。引脚输出高电平时，LED 导通点亮。
   • 电流方向：VDD → 引脚 → 电阻 → LED → GND
   • 属于拉电流，电流从引脚流出，STM32 拉电流能力约 20mA
2. 共阳极接法（低电平点亮） LED 正极接 VCC，负极通过限流电阻接 GPIO 引脚。引脚输出低电平时，LED 导通点亮。
   • 电流方向：VCC → LED → 电阻 → 引脚 → GND
   • 属于灌电流，电流流入引脚，STM32 灌电流能力约 25mA，驱动能力更强，工程上更常用

---

限流电阻计算

根据欧姆定律，限流电阻阻值由系统电压、LED 导通压降、工作电流共同决定：

3.3V 系统下，普通直插 LED 导通压降约 1.8 ~ 2.2V，工作电流 5 ~10mA

代入计算：

，工程上常用 150Ω、220Ω、330Ω 标准阻值

阻值过小：电流过大，烧毁 LED 或芯片引脚；阻值过大：LED 亮度不足

---

寄存器级操作步骤

1. 开启时钟：配置 RCC_APB2ENR 寄存器，使能对应 GPIO 端口时钟，这是所有 GPIO 操作的前提
2. 配置模式：写 CRL/CRH 寄存器，将对应引脚设为推挽输出模式，选择合适的输出速度
3. 控制电平：写 ODR 或 BSRR 寄存器，控制引脚输出高低电平，实现 LED 亮灭

---

常见踩坑点

• 忘记开启端口时钟，引脚完全不工作
• 模式配置错误，配成输入模式导致无法输出
• 限流电阻选型错误，过暗或过流烧毁
• 硬件接反 LED 正负极，始终不亮

---

3. GPIO输出速度与其他周边问题

输出速度模式的本质

GPIO 的速度模式不是限制输出信号的最高频率，而是控制输出驱动电路的压摆率（Slew Rate），即电平跳变时上升沿、下降沿的陡峭程度。

---

三个等级对比

速度等级	压摆率特性	适用场景
2MHz	边沿平缓，上升下降慢	低速外设、按键、普通IO，EMI干扰最低，功耗最小
10MHz	中等边沿速度	一般串口、普通数字输出，平衡速度与干扰
50MHz	边沿陡峭，速度最快	高速SPI、高频PWM、高速数字信号，信号完整性好，但EMI强、功耗高

---

常见误区

"配置 2MHz 模式就不能输出高于 2MHz 的信号"是错误认知。

速度模式控制的是边沿斜率，不是信号频率上限。但高频信号如果配低速模式，会导致边沿变形、占空比异常，因此高频场景建议匹配高速模式。

---

其他核心周边问题

1. 5V 容忍引脚
   • STM32F1 大部分数字引脚标注 FT，支持 5V 输入电平，不会损坏芯片；模拟输入引脚（ADC通道）不支持 5V，最大输入 3.3V。
   • 注意：5V 容忍仅针对输入模式；输出模式下，引脚最高只能输出 3.3V，不可能输出 5V 电平。
2. 灌电流 vs 拉电流
   • 灌电流：引脚输出低电平时，电流从外部流入引脚，驱动能力更强（约25mA）
   • 拉电流：引脚输出高电平时，电流从引脚流出，驱动能力稍弱（约20mA）
   • 工程建议：驱动负载优先使用低电平导通的灌电流方式，可靠性更高。
3. 引脚复用冲突
   • 同一个物理引脚可以配置为 GPIO、串口、SPI 等多种功能，但同一时间只能启用一种。
   • 常见问题：复用外设功能时，GPIO 模式没有切换为对应复用模式，导致外设工作异常；使用重映射功能时忘记开启 AFIO 时钟。
4. 输入悬空问题
   • 浮空输入模式下，引脚悬空时电平不确定，极易受外界干扰随机跳变，导致误触发。
   • 解决方案：使用上拉/下拉输入模式，或者外部增加确定电平的上下拉电阻。
5. 开漏模式上拉电阻选型
   • 阻值太小：功耗大，低电平时灌电流过大，超出引脚承受能力
   • 阻值太大：上升沿过慢，信号速度上不去，抗干扰能力差
   • 常用值：普通低速场景 10kΩ，I2C 总线常用 4.7kΩ

---

4. 嵌入式第一个实验：STM32 点灯（点亮 LED）

4.1 点灯到底做了什么？

软件层面：写代码配置 STM32 内部寄存器，让某一个 GPIO 引脚输出高 / 低电平。

硬件层面：引脚输出电平变化 → LED 导通 / 截止 → 灯亮、灯灭。

PC 写程序是操作屏幕；嵌入式写程序是操作真实硬件电路。

点灯就是你第一次让芯片对外界产生物理控制。

---

4.2 硬件基础（两种 LED 接法）

方式 1：灌电流（工程最常用，STM32F1 推荐）

• LED 正极接 3.3V，LED 负极串联限流电阻接到 STM32 GPIO 引脚
• 引脚输出低电平 → 灯亮；输出高电平 → 灯灭
• 电流流入芯片引脚，叫灌电流，STM32 灌电流能力更强，25mA 左右。

方式 2：拉电流

• LED 负极接 GND，正极串电阻接 GPIO 引脚
• 引脚输出高电平 → 灯亮；输出低电平 → 灯灭
• 电流从芯片引脚流出去，叫拉电流，驱动能力弱一点 20mA。

⚠️ 必须串联限流电阻！LED 是电流型器件，没有电阻会瞬间烧毁 LED 甚至 IO 口。

3.3V 系统常用：220Ω、330Ω 电阻。计算公式：R=(3.3‑Vled)/Iled

---

4.3 底层完整执行步骤（寄存器视角，重点面试）

这是点灯的灵魂，不管标准库 / HAL 库，底层都是这 4 步

1. 开启 GPIO 端口时钟 GPIO 挂载在 APB2 总线，RCC 寄存器打开对应端口时钟。

大坑：STM32 外设默认时钟关闭！不开启时钟，寄存器读写无效，IO 完全没反应，很多新手点灯不亮就是漏这一步。

2.配置 GPIO 引脚模式 操作CRL / CRH配置寄存器，把引脚设置为通用推挽输出模式，选择输出速度（2M/10M/50M）。

3.设置引脚输出电平 两种方式：

1. ODR 寄存器：读‑改‑写，有中断竞态风险
2. BSRR 寄存器：原子置位 / 清零，推荐使用，不会被中断打断

4.电平输出到芯片外部引脚，LED 亮灭。

---

寄存器极简示例（裸寄存器版本，不调用库）

// 1.开启GPIOA时钟 APB2ENR
*(unsigned int*)0x40021018 |= (1<<2);
// 2.PA0设置推挽输出 50MHz，CRL寄存器
*(unsigned int*)0x40010800 |= 0x00000003;
// 3.BSRR置0号引脚低电平，点灯（灌电流电路）
*(unsigned int*)0x40010810 |= (1<<16);

---

4.4 标准库 / HAL 库逻辑

只是对寄存器做了封装，逻辑不变：

1. 使能 GPIO 时钟

2. GPIO 初始化结构体：选择引脚、模式推挽输出、速度、上下拉

3. 调用库函数置高低电平

   // HAL库伪代码
   HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET); //输出低，灯亮
   HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET); //输出高，灯灭

---

高频面试题

1. GPIO的BSRR寄存器和ODR寄存器有什么区别？为什么推荐用BSRR？

   ODR是直接控制输出电平的寄存器，修改需要读改写三步，存在竞态风险；BSRR是原子操作寄存器，一次写操作完成置位/清零，不会被中断打断，安全性更高。

2. GPIO输出速度模式是什么意思？是不是限制了输出频率？

   控制输出驱动级的压摆率，即电平跳变的边沿陡峭程度，不是限制输出信号的频率。速度越高边沿越陡，EMI越强；速度越低边沿越缓，干扰越小。

3. 灌电流和拉电流哪个驱动能力强？工程上优先用哪种？

   灌电流驱动能力更强（约25mA），拉电流稍弱（约20mA）。工程上优先使用低电平驱动的灌电流方式，负载可靠性更高。

4. 什么是5V容忍引脚？输出能到5V吗？

   支持输入5V电平不会损坏的引脚，原理是上钳位二极管做了特殊处理。输出模式下最高只能输出3.3V，不能输出5V。

5. 点亮LED为什么要串联限流电阻？怎么计算阻值？

   LED是电流型器件，导通后内阻很小，不串联电阻会导致电流过大烧毁。根据欧姆定律R=(电源电压-LED导通压降)/工作电流计算。

---
