Flink基础之有状态计算架构分析：状态存在哪、何时存、如何恢复

上一篇讲了有界流与无界流，其中一个例子是「按类别统计每分钟订单金额」，用到了 sum 聚合。如果你真的把那段代码跑起来，会看到每来一条记录，输出金额就往上累加一点。问题来了：累加的中间值存在哪？作业重启之后，它是从零重算，还是接着上次的继续？

答案是状态（State） 。sum 这类聚合算子内部维护了一个状态，跨记录、跨窗口保存中间结果。这一篇就把这件事拆开讲清楚：状态到底是什么、分哪几类、存在内存还是磁盘、Checkpoint 怎么把它存下来又怎么恢复。理解了这些，才谈得上调优、排障，以及回答面试里那个经典问题------「Flink 的 exactly-once 是怎么做到的」。

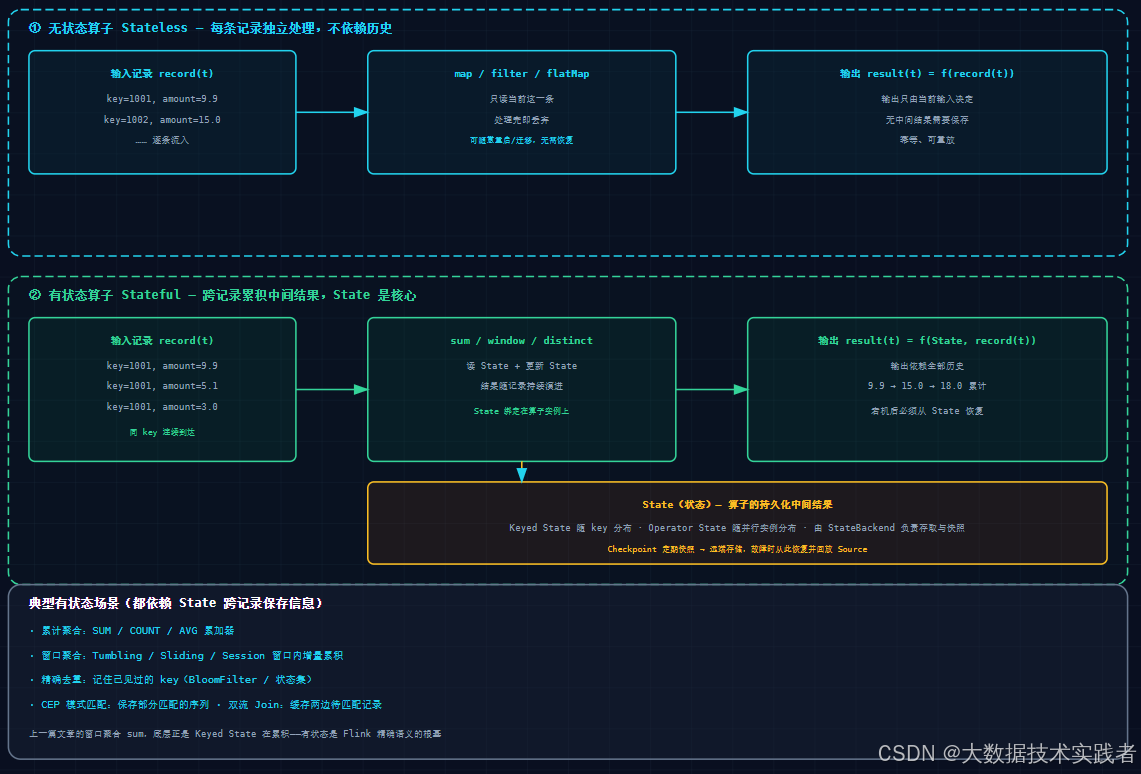

一、无状态与有状态算子的本质差异

判断一个算子是否有状态，标准只有一条：输出是否依赖历史记录。

无状态算子 ：map、filter、flatMap。输出只由当前这一条输入决定，处理完即丢弃，不保存任何中间结果。这类算子可以随意重启、迁移，甚至换一台机器重跑，结果都不变。
有状态算子 ：sum、window、distinct、双流 join、CEP 模式匹配。输出 = 历史累积结果 + 当前输入的共同作用，它必须在内部保存中间结果。

有状态计算的必要性来自业务本身：累计求和、窗口聚合、精确去重、模式匹配，没有一个能靠「只看当前一条记录」完成。Flink 把这份中间结果抽象成统一的 State 接口，交给 StateBackend 管理，这是它与 Storm、Spark Streaming 相比在状态语义上做得最彻底的地方------状态是一等公民，而不是用户自己想办法存在外部存储里的附属品。

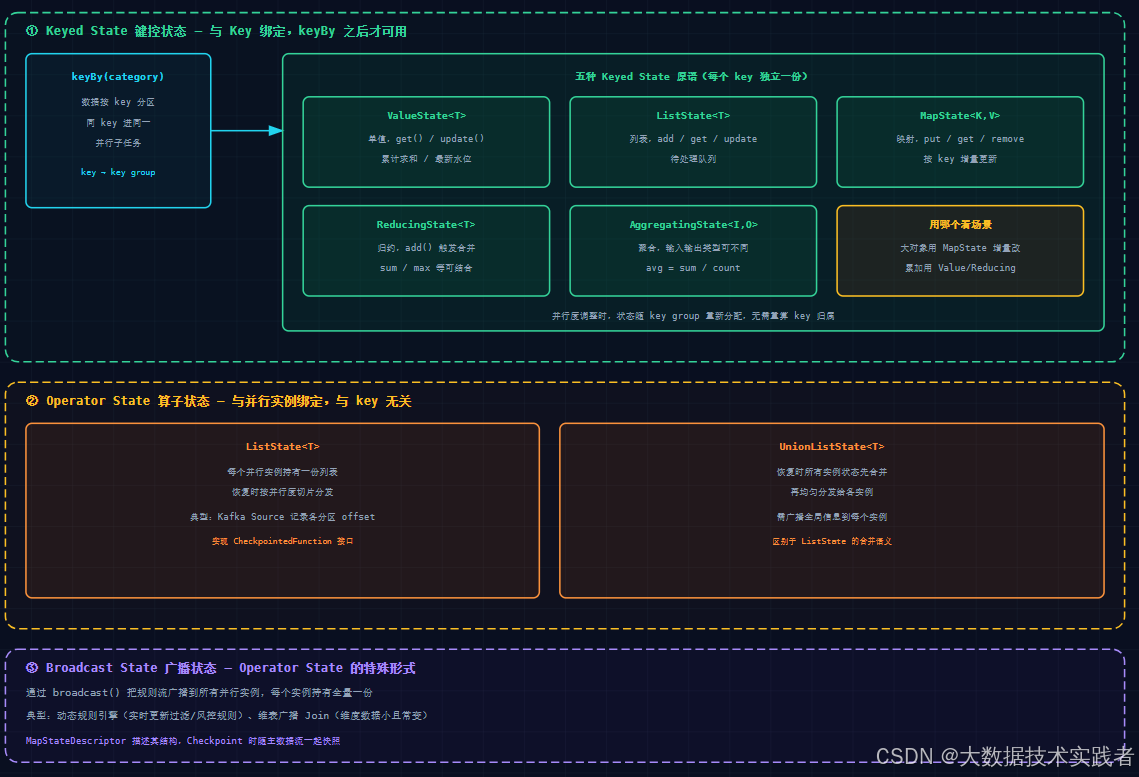

二、状态分类体系：Keyed State 与 Operator State

Flink 的状态按「绑定对象」分为两大类：绑定 Key 的 Keyed State ，和绑定算子实例（并行子任务）的 Operator State。这个区分直接决定了状态如何分区、并行度调整时如何迁移、故障时如何恢复。

2.1 Keyed State：与 Key 绑定

只有在 keyBy 之后才可用。同一条 key 的数据必然进入同一个并行子任务，其状态也随该 key 保存在该子任务本地。五种原语：

原语	用途	典型场景
`ValueState<T>`	单值，`get()`/`update()`	累计求和、最新水位
`ListState<T>`	列表，`add()`/`get()`	待处理队列
`MapState<K,V>`	映射，`put()`/`get()`/`remove()`	按 key 增量更新，大对象
`ReducingState<T>`	归约，`add()` 触发合并	sum/max 等可结合运算
`AggregatingState<I,O>`	聚合，输入输出类型可不同	avg = sum / count

2.2 Operator State：与算子实例绑定

与 key 无关，每个并行实例持有一份。典型场景是 Source 的 offset：Kafka Source 把各分区的消费位点存成 Operator State，故障恢复时据此从上次位置继续消费。两种原语：

ListState<T>：恢复时按并行度切片分发。
UnionListState<T>：恢复时所有实例的状态先合并再均匀分发，用于需要把全局信息播给每个实例的场景。

实现 Operator State 需要实现 CheckpointedFunction 接口，在 snapshotState()/initializeState() 里手动读写状态------这正是它比 Keyed State 麻烦的地方，所以能用 Keyed State 就别手写 Operator State。

2.3 Broadcast State：广播状态

它是 Operator State 的一种特殊形式。通过 broadcast() 把一条规则流广播到所有并行实例，每个实例持有全量一份。典型场景是动态规则引擎 ------风控规则、过滤条件实时更新，无需重启作业；以及维表广播 Join（维度表小且需要常变时）。

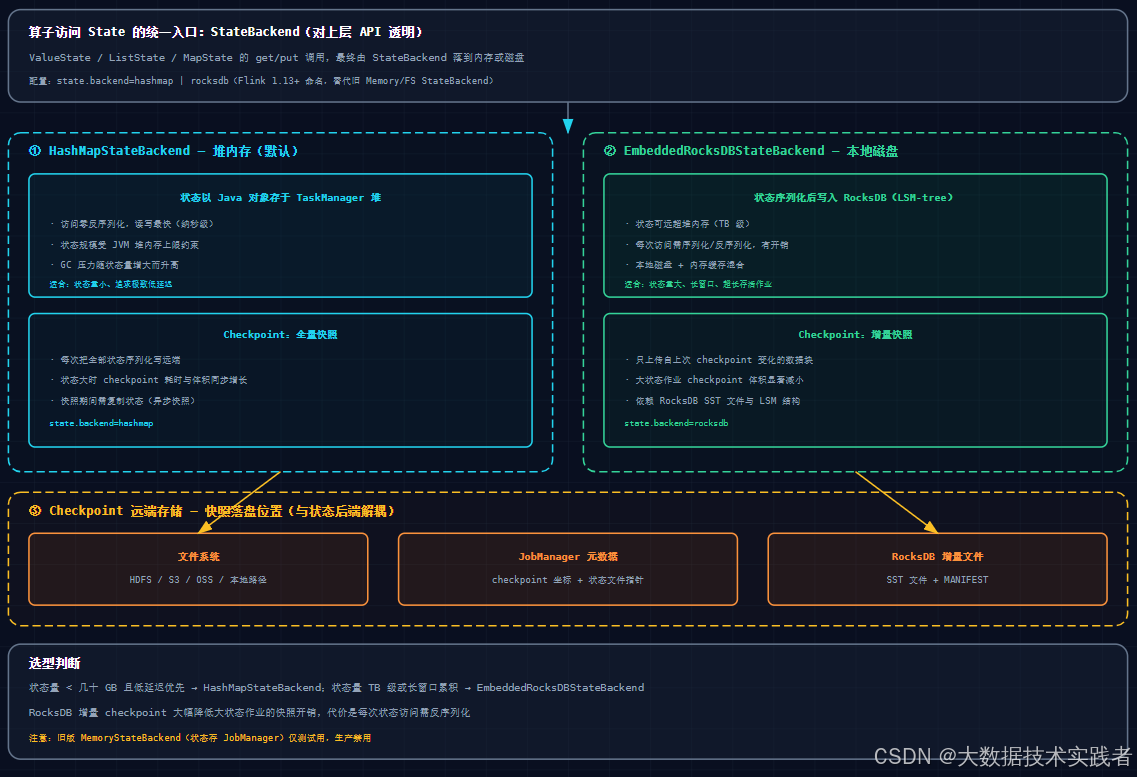

三、StateBackend：状态存在内存还是磁盘

上层 API 屏蔽了状态的物理位置，get()/put() 的落点由 StateBackend 决定。Flink 1.13 之后统一为两种：

3.1 HashMapStateBackend（堆内存，默认）

状态以 Java 对象形式直接放在 TaskManager 堆内存。优点是访问零序列化、延迟最低 ；缺点是状态规模受 JVM 堆上限约束，状态一大，GC 压力陡增。Checkpoint 时做全量快照，把整份状态序列化写远端。

3.2 EmbeddedRocksDBStateBackend（本地磁盘）

状态序列化后写入 RocksDB（LSM-tree 结构，落本地磁盘 + 内存缓存）。状态可以远超堆内存、到 TB 级，代价是每次访问都要序列化/反序列化 。最大的收益在 Checkpoint：支持增量快照，只上传自上次快照以来变化的数据块，大状态作业的快照体积和耗时大幅下降。

旧版的 MemoryStateBackend（状态存 JobManager 内存）已经被移除，只存在于历史文档里，生产环境一律不用。

我的判断：状态量几十 GB 以内、追求极致低延迟的作业用 HashMap；状态量大、窗口长、或者 Checkpoint 已经成了瓶颈的作业，直接上 RocksDB，别等状态把堆撑爆了再迁移。

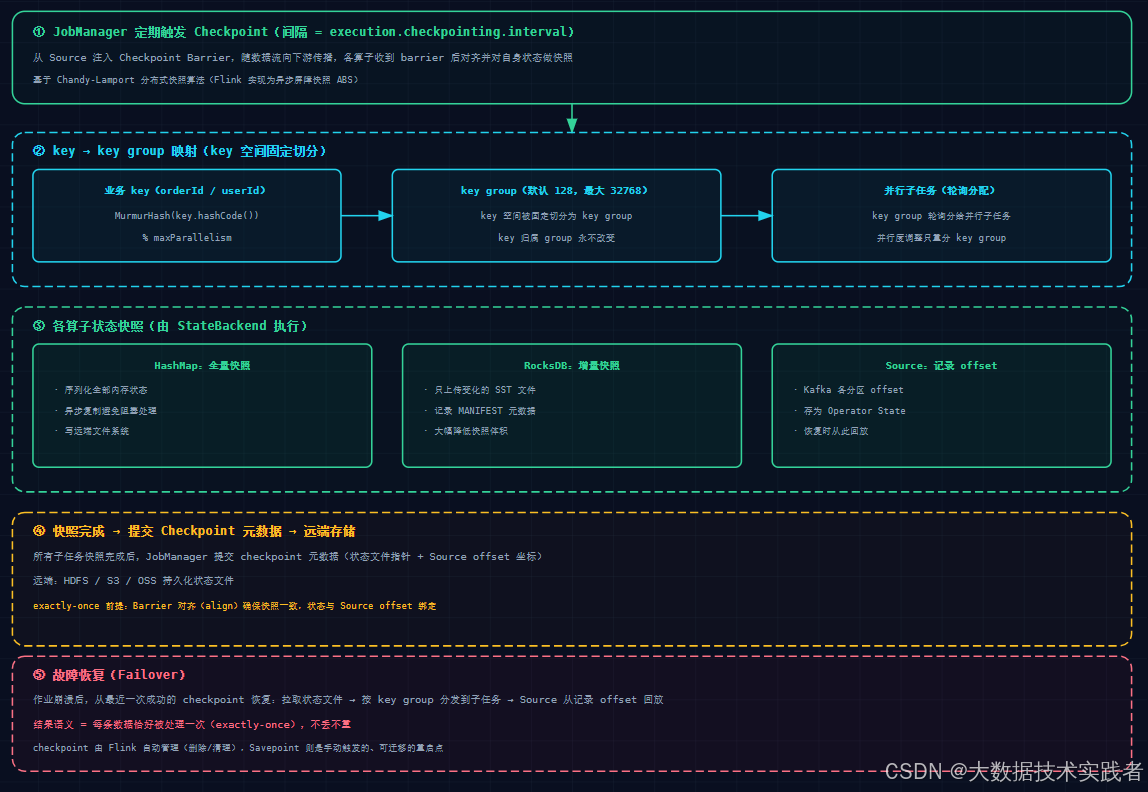

四、Key Group 与 Checkpoint 恢复全链路

状态不会凭空落盘，它是被 Checkpoint 周期性地快照到远端存储的。理解这条链路，就理解了 exactly-once 的一半。

4.1 Key Group：并行度调整的基石

Flink 把 key 空间固定切分为若干 key group （数量 = maxParallelism，默认 128，上限 32768）。映射关系是：

复制代码

keyGroup = MurmurHash(key.hashCode()) % maxParallelism

key 到 key group 的归属永远不变，key group 到并行子任务是轮询分配。这样调整并行度（rescaling）时，只需要重新分配 key group，状态随 key group 一起迁移，无需重新计算每个 key 的去向。这是 Flink 状态能平滑扩缩容的关键设计。

4.2 Checkpoint：从触发到恢复

JobManager 按 execution.checkpointing.interval 周期触发，从 Source 注入 Checkpoint Barrier，随数据流向下游传播。
各算子收到 barrier 后对齐（align），然后对自身状态做快照，交 StateBackend 落盘（HashMap 全量 / RocksDB 增量），Source 同时记录 offset。
所有子任务快照完成后，JobManager 提交 checkpoint 元数据（状态文件指针 + offset 坐标）。
故障时从最近一次成功 checkpoint 恢复：拉取状态文件 → 按 key group 分发到子任务 → Source 从 offset 回放。

Barrier 对齐保证了快照的一致性------状态和 offset 是同一时刻的快照，所以恢复后每条数据恰好被处理一次。

五、代码：有状态计算的完整实现

下面用三个例子覆盖最常用的状态类型，Flink 1.18 可直接编译运行。

5.1 ValueState：按订单 ID 累计金额

java 复制代码

import org.apache.flink.api.common.functions.RichFlatMapFunction;
import org.apache.flink.api.common.state.ValueState;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;

public class ValueStateDemo {
    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 输入：orderId,amount
        DataStream<String> input = env.socketTextStream("localhost", 9999);

        input.map(line -> {
                    String[] p = line.split(",");
                    return Tuple2.of(p[0], Double.parseDouble(p[1]));
                })
                // keyBy 之后才能用 Keyed State
                .keyBy(t -> t.f0)
                .flatMap(new RichFlatMapFunction<Tuple2<String, Double>, Tuple2<String, Double>>() {
                    // ValueState 存每个 orderId 的累计金额
                    private transient ValueState<Double> total;

                    @Override
                    public void open(Configuration parameters) throws Exception {
                        ValueStateDescriptor<Double> desc =
                            new ValueStateDescriptor<>("order-total", Double.class);
                        total = getRuntimeContext().getState(desc);
                    }

                    @Override
                    public void flatMap(Tuple2<String, Double> in,
                                        Collector<Tuple2<String, Double>> out) throws Exception {
                        Double cur = total.value();
                        if (cur == null) {
                            // 首次访问 value() 返回 null，必须判空，否则 NPE
                            cur = 0.0;
                        }
                        cur += in.f1;
                        total.update(cur);   // 写回状态，Checkpoint 会把它持久化
                        out.collect(Tuple2.of(in.f0, cur));
                    }
                })
                .print();

        env.execute("valuestate-demo");
    }
}

要点：状态在 open() 里通过 RuntimeContext 注册，value() 首次返回 null，必须判空------这是 Keyed State 使用里最常见的 NPE 来源。

5.2 MapState：精确去重

MapState 适合按 key 增量增删的场景。下面统计每个分类下出现过多少个不同用户：

java 复制代码

import org.apache.flink.api.common.state.MapState;
import org.apache.flink.api.common.state.MapStateDescriptor;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.functions.KeyedProcessFunction;
import org.apache.flink.util.Collector;

public class MapStateDemo {
    public static class DedupProcess
            extends KeyedProcessFunction<String, String, String> {
        // key = category，MapState 存 user -> true 的去重标记
        private transient MapState<String, Boolean> seenUsers;

        @Override
        public void open(Configuration parameters) throws Exception {
            MapStateDescriptor<String, Boolean> desc =
                new MapStateDescriptor<>("seen-users", String.class, Boolean.class);
            seenUsers = getRuntimeContext().getMapState(desc);
        }

        @Override
        public void processElement(String user, Context ctx, Collector<String> out)
                throws Exception {
            if (!seenUsers.contains(user)) {
                seenUsers.put(user, true);
                out.collect("category=" + ctx.getCurrentKey()
                        + " new user=" + user);
            }
        }
    }
}

对比用 ValueState<Set<String>> 存去重集合：每次更新都要把整个 Set 反序列化出来、加一个元素、再序列化写回，状态大了之后每次更新都是全量读写。MapState 只动单个 key，增量更新，这才是它的价值所在------存大对象时优先考虑 MapState 而不是 ValueState 包一个集合。

5.3 Broadcast State：动态规则

java 复制代码

import org.apache.flink.api.common.state.MapStateDescriptor;
import org.apache.flink.streaming.api.datastream.BroadcastStream;
import org.apache.flink.streaming.api.functions.co.BroadcastProcessFunction;
import org.apache.flink.util.Collector;

public class BroadcastStateDemo {
    public static void main(String[] args) throws Exception {
        // 业务流 + 规则流，规则流广播给所有实例
        // BroadcastProcessFunction 里通过 ctx.getBroadcastState(desc) 读写规则
        MapStateDescriptor<String, String> ruleDesc =
            new MapStateDescriptor<>("rules", String.class, String.class);

        // BroadcastStream<Rule> rules = ruleStream.broadcast(ruleDesc);
        // businessStream.connect(rules).process(new BroadcastProcessFunction<>() {...});
    }
}

广播状态的核心是 connect(broadcastStream) 之后的 BroadcastProcessFunction：processBroadcastElement() 负责更新规则，processElement() 用当前规则处理业务数据。规则变更随 Checkpoint 一起持久化，恢复后规则不丢失。

六、State TTL：给状态设置生命周期

无界流里 key 会无限增长，状态也会无限膨胀。State TTL 就是给 Keyed State 设过期时间：

java 复制代码

import org.apache.flink.api.common.state.StateTtlConfig;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.api.common.time.Time;

StateTtlConfig ttlConfig = StateTtlConfig
    .newBuilder(Time.hours(24))                       // 24 小时过期
    .setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite)  // 创建/写入刷新 TTL
    .setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired) // 过期即不可见
    .cleanupInRocksdbCompactFilter(1000)              // RocksDB 压实清理，每 1000 条检查一次
    .build();

ValueStateDescriptor<Double> desc = new ValueStateDescriptor<>("order-total", Double.class);
desc.enableTimeToLive(ttlConfig);

几个必须知道的坑：

TTL 只对 Keyed State 生效，Operator State 没有 TTL。Source 的 offset 是 Operator State，不存在过期问题，但你自己手写的 Operator State 也享受不到 TTL。
默认清理是惰性的：只在读某个 key 时才发现它过期了。想主动回收，必须配置 cleanup 策略（RocksDB 的 compact filter，或堆内存的定时 full scan）。不配清理策略，过期 key 仍占内存/磁盘，等于 TTL 只读不删。
OnCreateAndWrite vs OnReadAndWrite：前者只在创建和写入时刷新 TTL（适合「最后一次操作后过期」），后者读取也刷新（适合「最后一次访问后过期」）。选错会导致状态过早或过晚清理，留存量直接差一个数量级。

七、选型建议与五个真实踩坑

选型一句话：状态小、要低延迟用 HashMap + 内存；状态大、长窗口、Checkpoint 成瓶颈用 RocksDB；能 keyBy 就用 Keyed State，别手写 Operator State。

五个我在生产里踩过、也见别人踩过的坑：

用时间戳拼 key 导致状态无限膨胀 。keyBy(userId + "_" + eventTime) 这种写法，每个时间片都是新 key，状态随数据量线性增长，TTL 都救不回来。去重/聚合应该只按业务主键 keyBy，时间维度交给窗口。
固定 key 造成热点 。keyBy(v -> "total") 把所有数据压到单并行度，集群其余实例空转，状态全落在一个子任务上，单点成为瓶颈。
RocksDB 的「读放大」。热 key 频繁读写时，每次访问都要反序列化，吞吐不如 HashMap。低延迟强需求 + 状态不大时，别迷信 RocksDB。
ValueState 包大集合 。用 ValueState<Set/HashMap> 存大量元素，每次更新全量反序列化再写回，随着集合增大性能指数下降。拆成 MapState，或改用增量更新的结构。
改了状态结构没走 Savepoint。Checkpoint 是 Flink 自动管理的、可以随时被清理；升级作业、改状态 schema 时必须用 Savepoint 做可迁移的重启点，否则旧状态对不上新算子，作业起不来。

状态是 Flink 精确一次语义的根基：无状态算子输出只看当前输入，有状态算子则把中间结果交给 StateBackend 持久化，再由 Checkpoint 周期快照到远端、故障时按 Key Group 分发恢复。弄明白「状态存在哪、何时存、如何恢复」这三件事，比背一堆配置参数更有用------因为所有关于 Flink 状态的问题，最终都会落到这三个问题上。
