工业物联网边缘计算架构设计：从数据采集到本地决策

工业物联网的核心挑战不只是把数据传上云，更关键的是------在数据产生的地方，就能做出决策。

边缘计算就是解决这个问题的。本文从架构设计角度，聊聊工业场景下边缘计算该怎么搭、怎么选型、怎么落地。

一、为什么工业场景必须上边缘计算

先说清楚背景。工业场景和消费互联网不一样，有几个硬性约束：

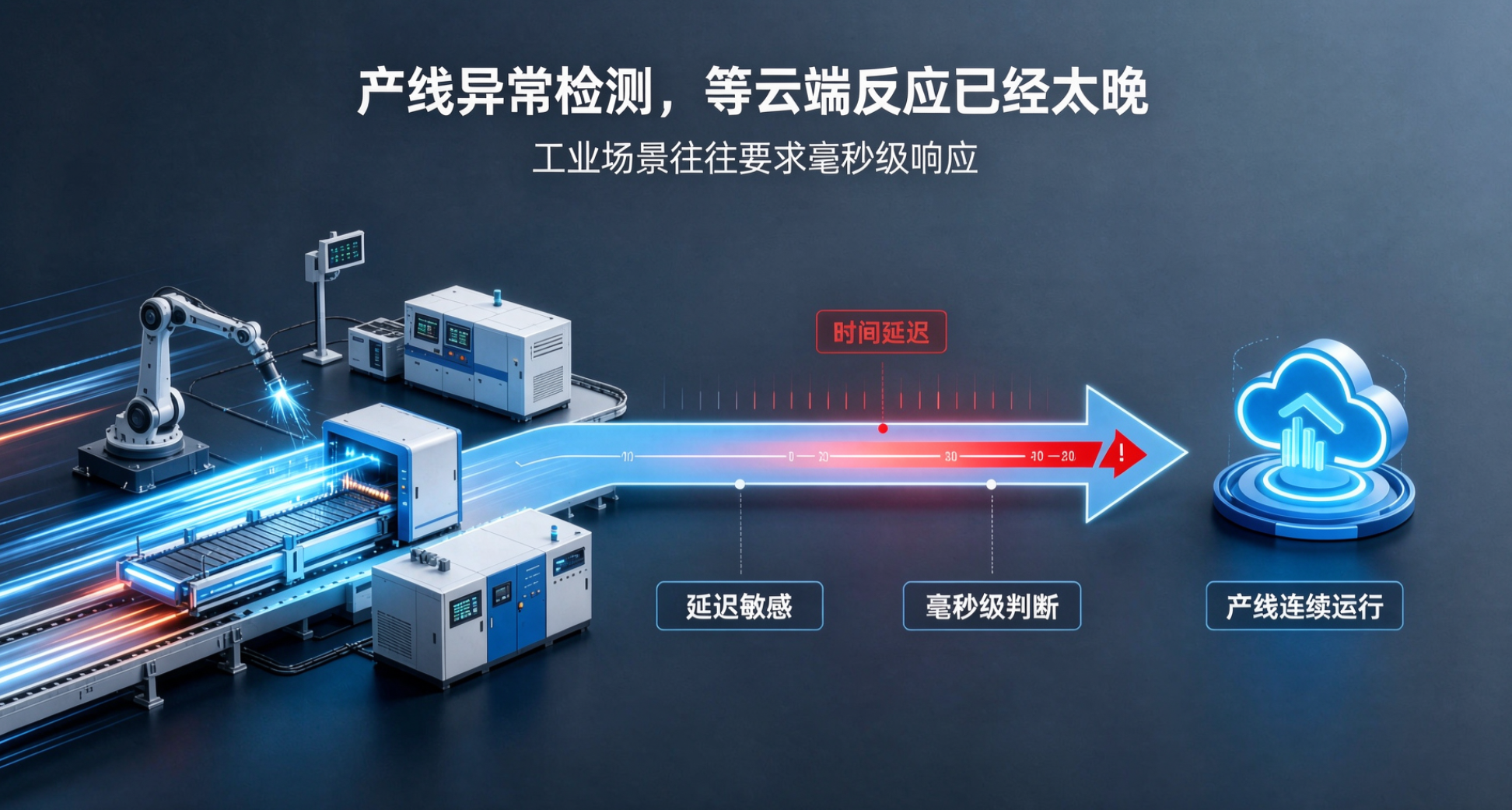

1. 延迟敏感：产线上的设备异常检测，如果等数据传到云端再回来，黄花菜都凉了。很多场景要求毫秒级响应。

2. 带宽有限：一个车间几百台设备，每台每秒采集几十个数据点，全量上云带宽吃不消。

3. 网络不稳定：工厂环境复杂，有线网络布线成本高，无线网络信号不稳定，不可能保证100%在线。

4. 数据安全：有些数据不能出厂区，必须本地处理。

这些约束决定了，你不能把所有计算都放在云端。必须在靠近设备的地方，有一层计算能力。

二、边缘计算的分层架构

典型的工业物联网边缘计算架构分三层：

┌─────────────────────────────────────────────────────┐
│                    云端层                              │
│  (模型训练 / 全局分析 / 长期存储 / 管理控制台)          │
├─────────────────────────────────────────────────────┤
│                    边缘层                              │
│  (本地推理 / 实时决策 / 数据预处理 / 协议转换)          │
├─────────────────────────────────────────────────────┤
│                    设备层                              │
│  (传感器 / PLC / 控制器 / 智能仪表)                    │
└─────────────────────────────────────────────────────┘

每一层的职责不同：

设备层：负责数据采集和执行。传感器采集温度、振动、电流等原始数据，PLC执行控制指令。

边缘层：这是核心。负责：

• 协议转换（Modbus/OPC-UA/MQTT 统一接入）

• 数据清洗和预处理（去噪、聚合、压缩）

• 本地推理（用预训练的模型做实时判断）

• 本地决策（异常告警、自动停机、参数调整）

云端层：负责：

• 模型训练（用全量数据训练更好的模型）

• 全局分析和报表

• 边缘节点的配置下发和远程管理

• 长期数据存储

三、边缘网关的选型与设计

边缘网关是边缘层的核心硬件。选型时需要考虑：

维度	关键参数	建议
算力	CPU/GPU/NPU	纯数据转发用ARM即可；本地推理需要NPU或GPU
接口	RS485/以太网/CAN/WiFi/4G	根据设备接口选型
协议支持	Modbus/OPC-UA/MQTT/HTTP	至少支持工业协议+物联网协议
存储	本地缓存能力	断网时能缓存数据，网络恢复后上传
可靠性	工作温度/防尘/抗震	工业环境要求宽温(-40~70℃)、IP等级
远程管理	OTA升级/远程配置/远程诊断	大规模部署时必须有

一个简单的边缘网关软件架构：

# 边缘网关核心处理流程（伪代码）
​
class EdgeGateway:
    def __init__(self, config):
        self.protocol_adapters = {}  # 协议适配器
        self.preprocessors = {}       # 数据预处理器
        self.inference_engines = {}   # 推理引擎
        self.rules_engine = RulesEngine()  # 规则引擎
        self.message_bus = MessageBus()    # 消息总线
        self.cloud_sync = CloudSync()      # 云端同步
​
    def on_device_data(self, device_id, raw_data, protocol):
        """设备数据回调"""
        # 1. 协议解析
        parsed = self.protocol_adapters[protocol].parse(raw_data)

        # 2. 数据预处理：去噪、聚合
        cleaned = self.preprocessors[device_id].process(parsed)

        # 3. 本地存储（用于断网恢复）
        self.local_store.append(cleaned)

        # 4. 规则引擎判断
        alerts = self.rules_engine.evaluate(device_id, cleaned)
        for alert in alerts:
            self.trigger_action(alert)  # 本地执行动作

        # 5. 推理判断（如果有模型）
        if device_id in self.inference_engines:
            prediction = self.inference_engines[device_id].predict(cleaned)
            if prediction.anomaly:
                self.trigger_action(prediction.alert)

        # 6. 数据上报云端（异步、压缩、批量）
        self.message_bus.publish("cloud/upload", cleaned)
​
    def trigger_action(self, alert):
        """本地执行动作（毫秒级响应）"""
        if alert.level == "critical":
            # 紧急停机
            self.send_command(alert.device_id, "STOP")
        elif alert.level == "warning":
            # 发送告警
            self.notify(alert)
​
    def sync_to_cloud(self):
        """批量同步到云端"""
        while True:
            batch = self.local_store.pop_batch(100)
            if batch:
                self.cloud_sync.upload(batch)
            time.sleep(5)

四、边缘推理的实现

本地推理是边缘计算最有价值的部分。典型场景：

设备异常检测：在边缘网关上部署轻量级模型（如TinyML模型），实时分析振动、温度数据，发现异常立即告警。

# 边缘端异常检测（使用ONNX Runtime）
import onnxruntime as ort
​
class AnomalyDetector:
    def __init__(self, model_path):
        self.session = ort.InferenceSession(model_path)
        self.input_name = self.session.get_inputs()[0].name

    def detect(self, sensor_data):
        """
        sensor_data: 最近N个时间窗口的传感器数据
        返回: (is_anomaly, confidence)
        """
        import numpy as np
        input_data = np.array(sensor_data, dtype=np.float32).reshape(1, -1)
        result = self.session.run(None, {self.input_name: input_data})
        anomaly_score = result[0][0]
        return anomaly_score > 0.8, anomaly_score

关键点：

• 模型要在云端用全量数据训练，然后下发到边缘

• 边缘端只做推理，不做训练

• 模型要轻量化，适合边缘硬件的算力

• 支持模型热更新，不需要重启服务

五、数据流设计

边缘计算的数据流设计要考虑几个原则：

1. 分层处理

• 高频数据（毫秒级）：只在边缘处理，上传统计摘要

• 中频数据（秒级）：边缘预处理后上传

• 低频数据（分钟级）：直接上传

2. 断网续传

class DataBuffer:
    def __init__(self, max_size=10000):
        self.buffer = deque(maxlen=max_size)
        self.sync_offset = 0

    def append(self, data):
        self.buffer.append({
            'data': data,
            'timestamp': time.time(),
            'synced': False
        })

    def get_unsynced(self, batch_size=100):
        unsynced = [d for d in self.buffer if not d['synced']]
        return unsynced[:batch_size]

    def mark_synced(self, timestamps):
        for item in self.buffer:
            if item['timestamp'] in timestamps:
                item['synced'] = True

3. 数据压缩 边缘到云端的数据传输要做压缩，减少带宽消耗：

• 时序数据用差分编码 + 压缩算法

• 图片数据在边缘做目标检测，只上传检测结果而非原图

• 文本数据做聚合后再上传

六、实际部署建议

1. 从小规模开始：先在一个产线/一个车间验证架构，跑通后再推广

2. 监控边缘节点状态：边缘节点本身也需要被监控------CPU使用率、内存、网络状态、模型推理延迟

3. 灰度更新：模型和配置更新时，先灰度到部分节点，验证没问题再全量推送

4. 容错设计：边缘节点挂了不能影响产线运行，本地决策能力必须独立于云端

七、工具选型参考

组件	推荐方案	说明
边缘计算框架	JVS物联网平台（边缘版）	内置协议适配、规则引擎、数据转发
推理框架	ONNX Runtime / TFLite	轻量级，适合边缘硬件
消息队列	MQTT (Mosquitto/EMQX)	工业物联网标准协议
容器化	Docker + K3s	边缘节点应用管理

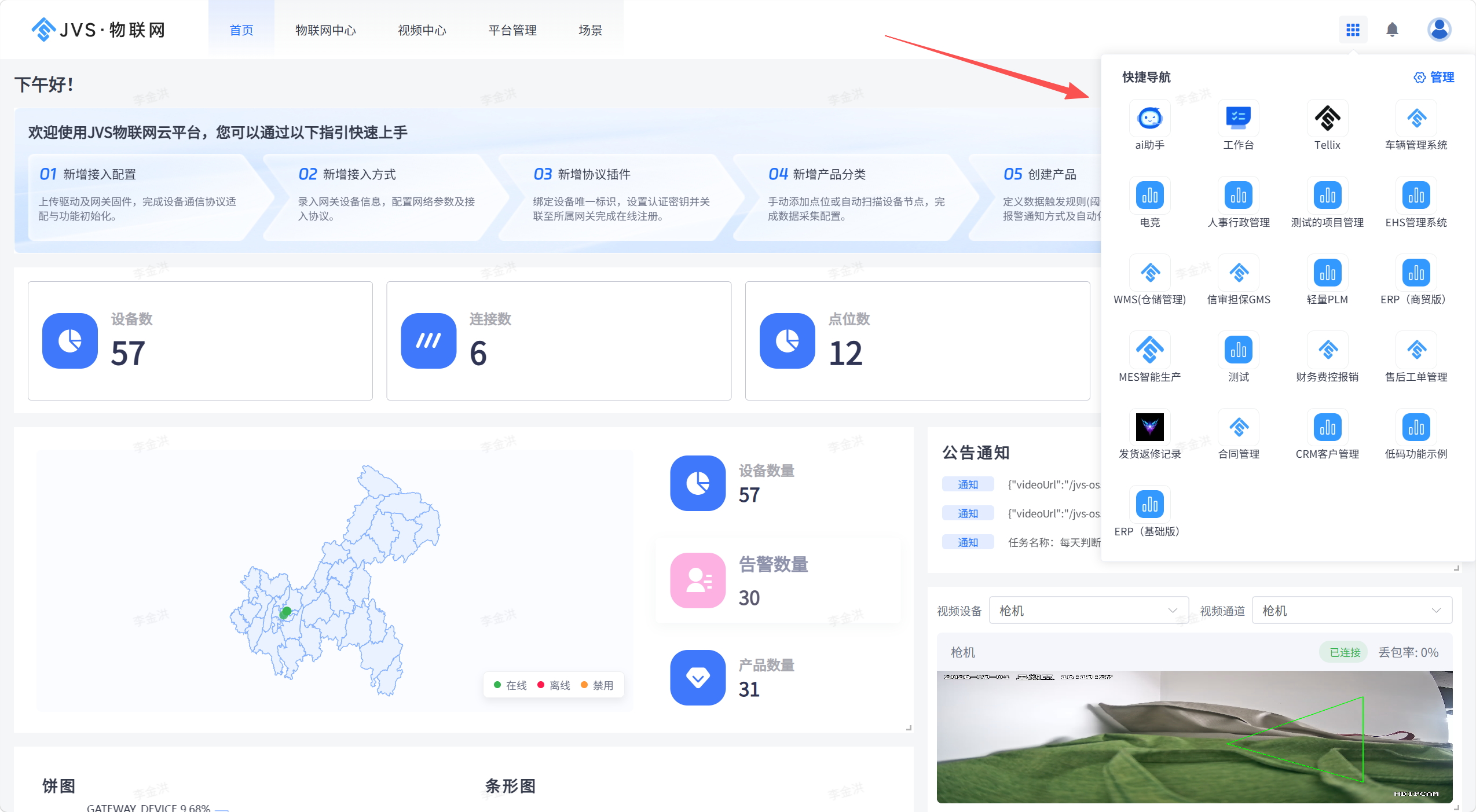

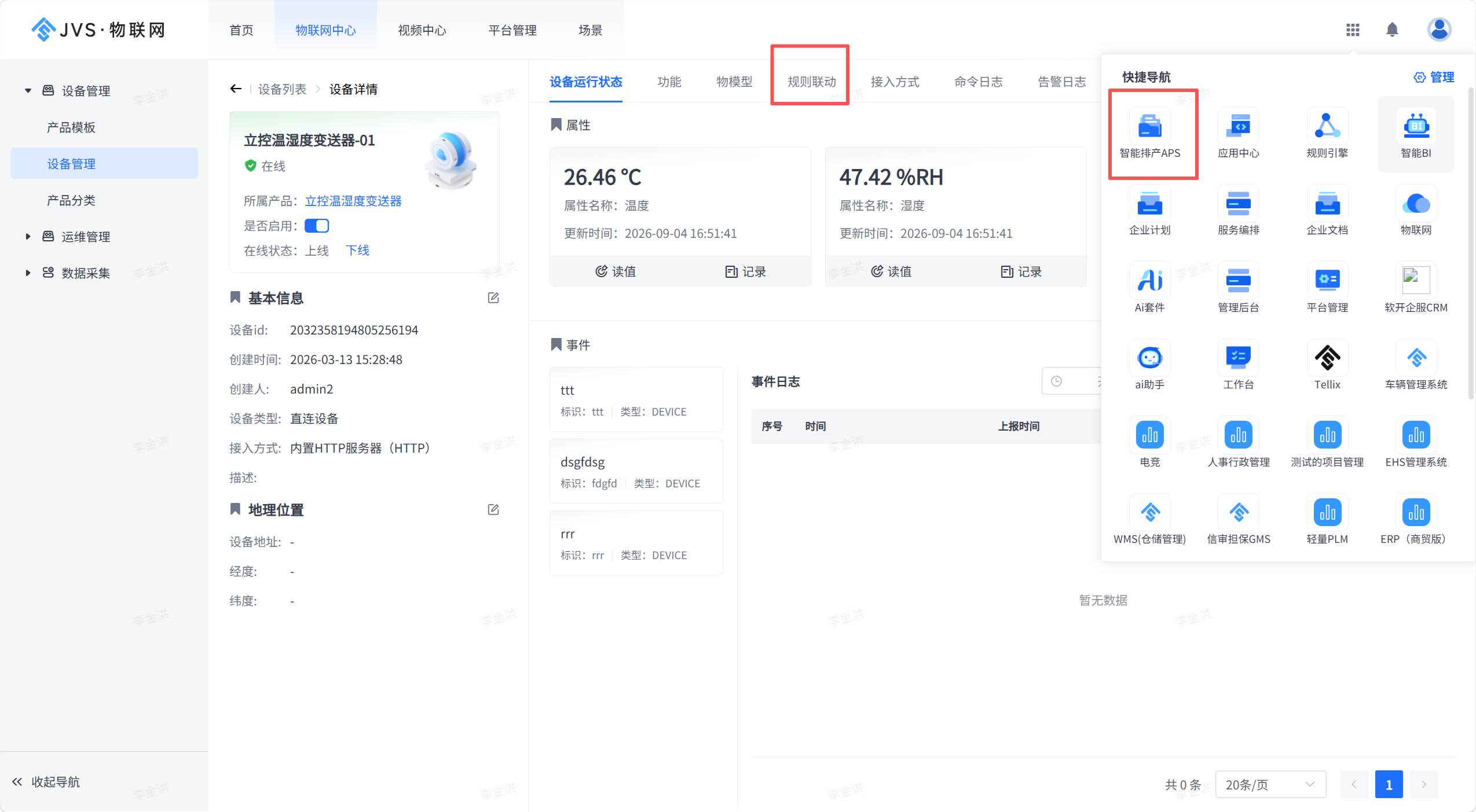

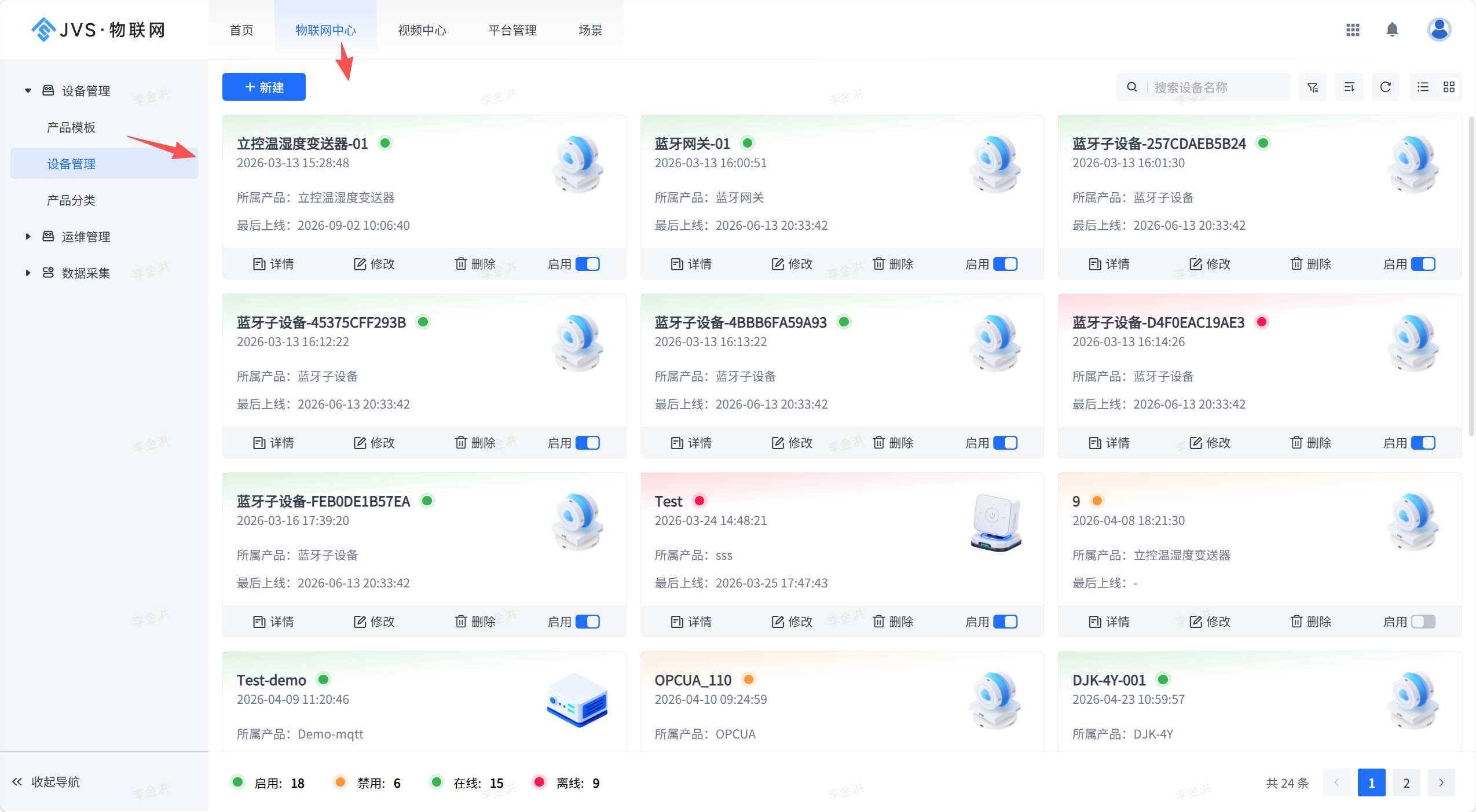

远程管理	JVS物联网平台管理控制台	OTA升级、配置下发、状态监控

JVS物联网平台在边缘侧有比较完整的方案------协议适配、规则引擎、数据缓存和转发都内置了，省去了自己搭框架的大量工作。适合不想从零造轮子的团队。

---
