📙 Panel控件CAPL Output View与HexText Editor的区别及用法

Panel控件中有两个用于显示字符串的控件，分别为CAPL Out Put View 和Hex/Text Editor 。本文主要针对这个应用，简单介绍这两个控件的区别以及使用方法。关于两个控件的其它功能，可参考CANoe帮助文档中的详细说明（Vector Tools Environment | Panel Plug-in (Panel Designer) | Controls）。

1. CAPL Output View

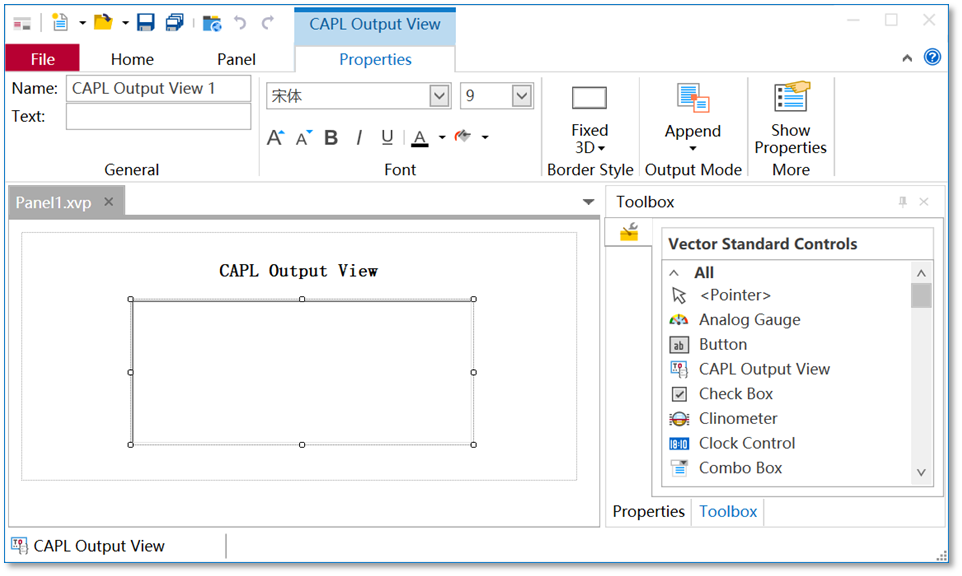

CAPL Output View控件如下图所示，需要结合CAPL 函数putValueToControl使用，不可绑定变量。

函数putValueToControl提供了多种语法，如putValueToControl(char panel, char control, char val); 其中：

参数panel表示panel面板的名称（编辑面板时自定义）
参数control表示CAPL Output View控件的名字（在控件的Properties栏中定义）
参数val表示输出到控件中的字符串

2. Hex/Text Editor

使用控件Hex/Text Editor 需要事先绑定变量，字符串的每个字符将以ASCII码的十六进制的形式显示在控件Hex/Text Editor窗口的左侧，控件Hex/Text Editor窗口的右侧显示字符串的文本形式。

2.1 Hex/Text Editor三种表现形式

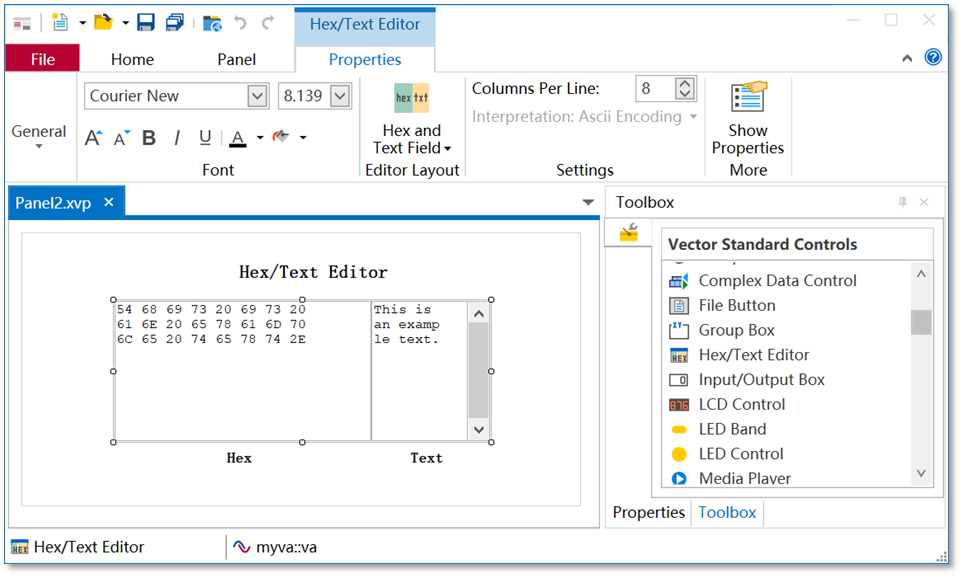

Hex and Text Field ：同时显示Hex和Text的内容。即同时显示十六进制ASCII码值以及原字符串。

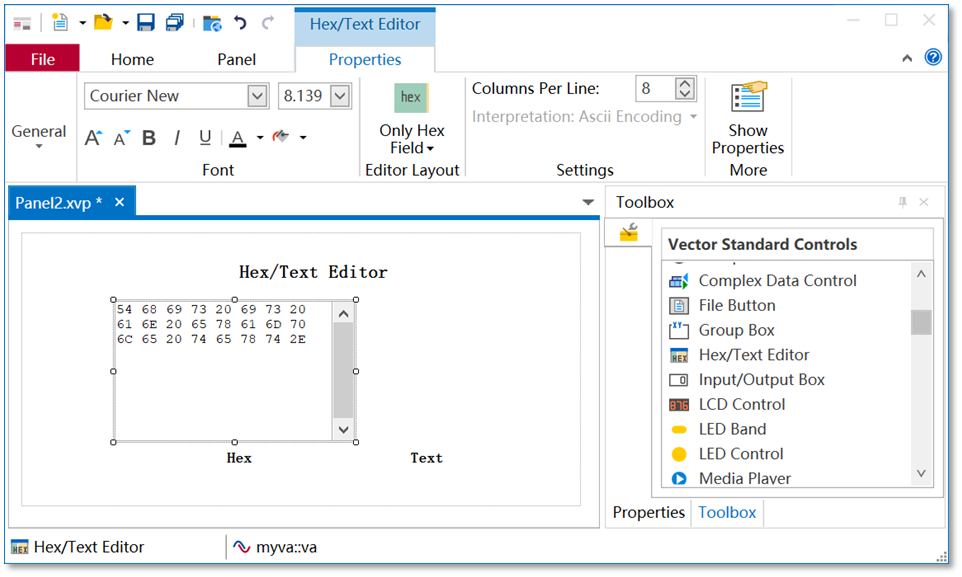

Only Hex Field ：仅显示Hex的内容。即仅显示ASCII码值。

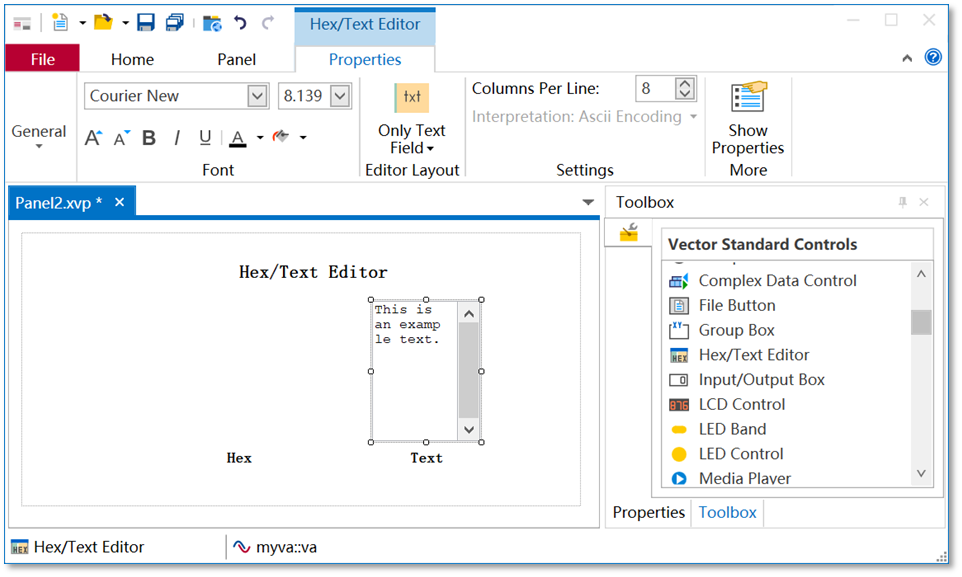

Only Text Field ：仅显示Text的内容。

3.简单示例

完整的示例工程可在此处获取。

CAPL 代码如下：

capl 复制代码

variables
{
  char str[50]="65abcd_";
}
//CAPL Output View
on key '1'{
  putValueToControl("Panel1","CAPL Output View 1",str);
}
//Hex/Text Editor
on key '2'{
  sysSetVariableString(sysvar::myva::va,str);
}

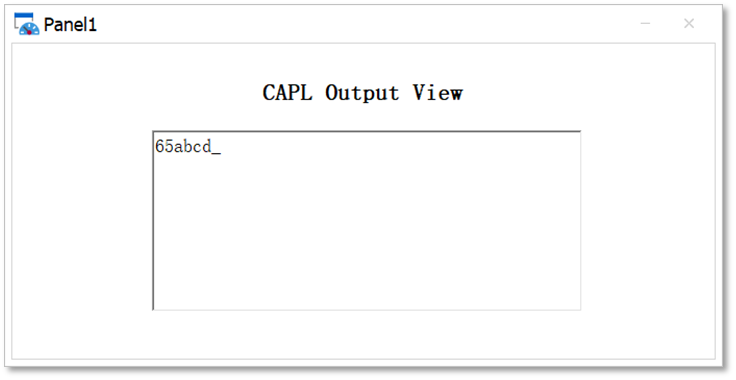

针对控件CAPL Output View，利用CAPL函数putValueToControl将字符串str的值输出到Panel1。运行结果如下图所示：

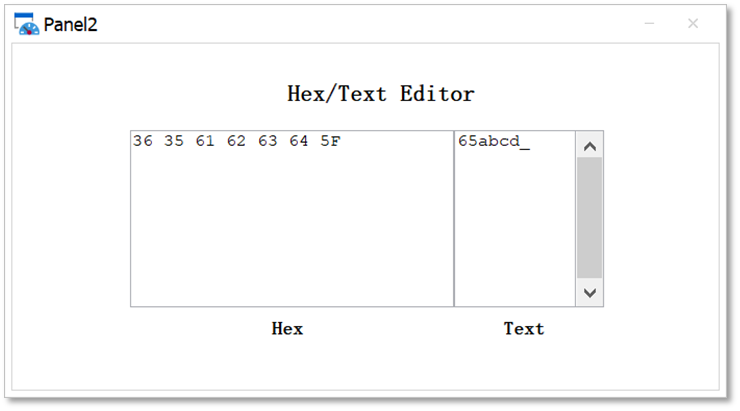

针对控件Hex/Text Editor，将系统变量va与其绑定后，利用CAPL函数sysSetVariableString将字符串str赋给系统变量va。运行结果如下图所示，左侧Hex处分别以十六进制格式显示字符"6""5""a""b""c""d""_"的ASCII码值，即0x36，0x35，0x61，0x62，0x63，0x64以及0x5F。
