STM32F1 RCC与时钟树 深度详解
一、时钟核心基础
1.1 时钟的本质：数字电路的心跳
数字电路的所有状态翻转都由时钟边沿触发，没有时钟，所有寄存器、触发器都保持状态不变，电路"冻结"。
- CPU的指令流水线：取指→译码→执行，每一步都在时钟上升沿推进
- 外设寄存器的读写：只有时钟驱动下，寄存器才能响应总线的读写请求
- 串口、SPI等通信外设：波特率、通信时序都基于外设时钟分频得到
核心结论：
时钟是所有数字电路的动力源，时钟不开启，外设就是一块死电路，寄存器完全不可访问。 这就是"操作外设必先开时钟"的硬件根源。
1.2 四大硬件时钟源 全参数对比
STM32F1集成4个独立硬件时钟源，分高速/低速、内部/外部，覆盖不同精度、功耗、成本场景。
时钟源 全称 位置 典型频率 精度 温漂 核心用途 上电默认 HSI 内部高速RC振荡器 芯片内部 8MHz ±1%（常温） 大，随温度变化明显 上电默认时钟、低成本系统、PLL备用输入 ✅ 默认开启 HSE 外部高速晶振/振荡器 芯片外部 4~16MHz（常用8MHz） 极高，±20ppm以内 极小 高精度主系统时钟、PLL输入、通信外设 ❌ 默认关闭 LSI 内部低速RC振荡器 芯片内部 30~60kHz（典型40kHz） 很差，±30%以上 极大 独立看门狗时钟、低功耗唤醒、低成本RTC ❌ 默认关闭 LSE 外部低速晶振 芯片外部 32.768kHz 极高 极小 RTC实时时钟、低功耗计时、秒级基准 ❌ 默认关闭 关键细节补充
- 为什么LSE是32.768kHz？ 32768 = 2^15，经过15次二分频后正好得到1Hz的秒基准信号，是实时时钟的标准频率，计时精准。
- HSE的两种类型
- 无源晶振（Crystal）：需要芯片内部振荡器配合，成本低，最常用
- 有源晶振（Oscillator）：自带振荡电路，直接输出方波，精度高、成本高，用于工业级产品
- HSI的局限 内部RC振荡器受温度、电压影响大，温度变化时频率漂移明显，不适合做串口、CAN等高精度通信的主时钟。
1.3 倍频与分频：时钟频率的变换
1.3.1 为什么需要倍频（PLL）
- 高频晶振成本高、起振难、电磁干扰大
- 低频晶振+倍频电路，成本低、稳定性好，还可以灵活配置主频
- STM32F1最高主频72MHz，就是通过PLL倍频得到的
1.3.2 PLL锁相环的硬件原理
PLL（Phase Locked Loop，锁相环）是一个硬件反馈控制系统，把低频输入时钟倍频到高频输出。 内部四个核心模块：
- 鉴相器（PD）：比较输入时钟和反馈时钟的相位差
- 环路滤波器（LPF）：滤波得到平滑的控制电压
- 压控振荡器（VCO）：根据控制电压改变输出频率
- 反馈分频器：把输出时钟分频后送回鉴相器
锁相过程：
输出频率 = 输入频率 × 倍频系数
反馈分频器把输出分频到和输入同频，鉴相器比较相位，不断调整VCO，直到相位差恒定，此时频率锁定，输出稳定的高频时钟。
特点：
锁定后输出频率精准跟随输入频率，精度和输入时钟源一致；
锁定需要时间，配置后要等待PLLRDY就绪位。
1.3.3 分频：分级适配不同总线
高频时钟成本高、功耗大，不是所有外设都需要最高速。
通过分级分频，给不同速度的外设提供匹配的时钟，平衡性能与功耗。
STM32的分频层级：
- AHB预分频：系统时钟分频得到AHB总线时钟
- APB1/APB2预分频：AHB时钟分频得到两条外设总线时钟
- 外设内部分频：每个外设自己还有分频器，比如ADC、定时器、串口波特率分频
1.4 时钟门控：低功耗的核心
每一个外设的时钟输入前都有一个独立的开关（时钟门控），由RCC寄存器控制。
- 时钟开启：时钟信号通到外设，外设正常工作，可读写寄存器
- 时钟关闭：时钟被截断，外设电路停止翻转，功耗接近0，寄存器不可访问
设计意义
单片机绝大多数外设不是全程工作，不用时关掉时钟，可以大幅降低芯片整体功耗。
代价：
操作外设前必须先打开对应时钟，否则配置无效。这是STM32新手最高频的坑。

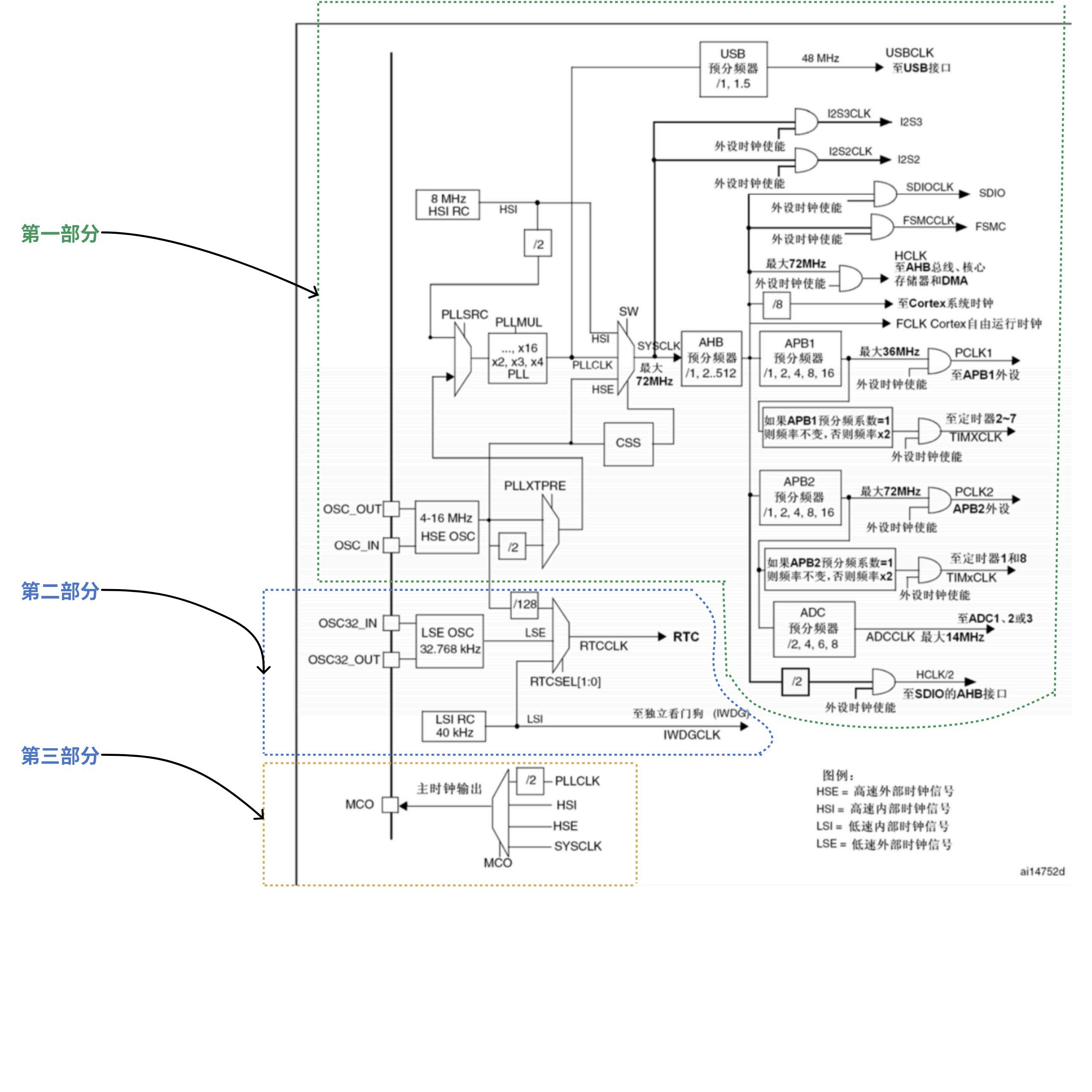

二、时钟树完整结构 逐段拆解

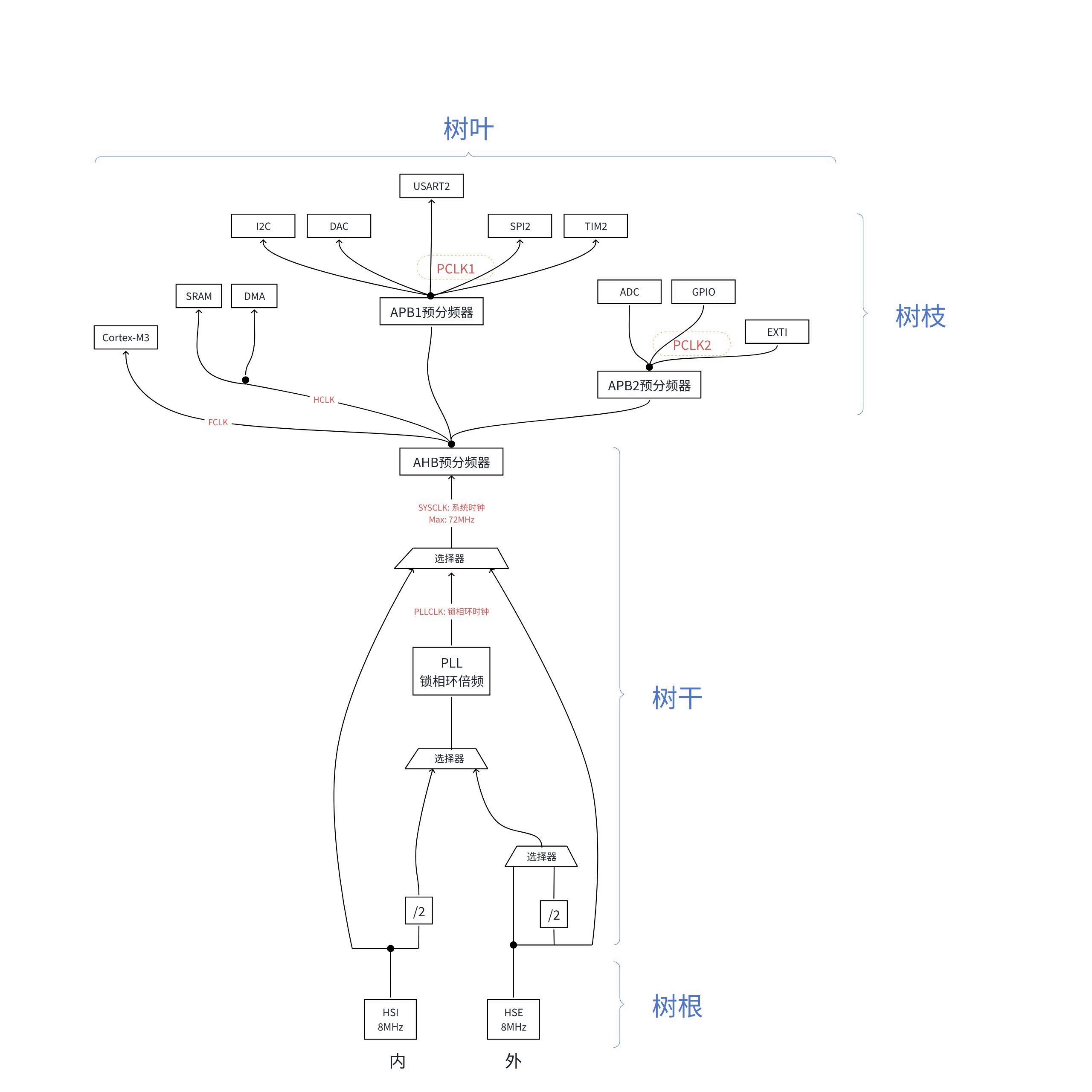

STM32F1的时钟树是一个从左到右的单向树状结构：时钟源 → PLL倍频 → 系统时钟选择 → AHB总线分频 → APB1/APB2外设分频 → 各个外设。
2.1 第一部分：时钟源与PLL倍频（左半段）
┌─────────┐ │ HSI 8MHz ├───────────────────┐ └─────────┘ │ ├──────────┐ ┌─────────┐ │ │ │ HSE 8MHz ├───────────┐ │ ▼ └─────────┘ │ │ ┌───────────┐ ▼ │ │ PLL锁相环 │ ┌───────────┐ │ └─────┬─────┘ │ /2 分频器 │ │ │ └─────┬─────┘ │ │ │ │ │ └───────┘ │ ▲ │ │ PLLSRC选择器 │ └─────────────────┘ │ ▼ ┌───────────┐ │ SYSCLK选择器 ├──► 系统时钟SYSCLK └───────────┘ ▲ │ HSE、HSI直连可选逐节点详解
- PLL输入源选择（PLLSRC）
- 可选：HSI二分频（4MHz）、HSE不分频
- 寄存器位：RCC_CFGR的PLLSRC位
- 注意：PLL配置必须在关闭PLL的状态下修改，锁定后不能改参数
- PLL倍频系数（PLLMUL）
- 可选：2~16倍
- 限制：PLL输出最高不超过72MHz
- 常用组合：8MHz HSE × 9倍 = 72MHz（标准主频）
- 系统时钟源选择（SW）
- 三个可选：HSI、HSE、PLLCLK
- 上电默认：HSI
- 切换流程：先开启目标时钟→等待就绪→切换时钟源→等待切换完成
- 状态位：SWS位，用来读取当前实际使用的时钟源
2.2 第二部分：总线分频与外设时钟（右半段）
SYSCLK 72MHz │ ▼ ┌───────────┐ │ AHB预分频器│ 可选1/2/4/8/16/64/128/256/512 └─────┬─────┘ │ HCLK 72MHz（默认不分频） │ ┌─────────┴──────────┐ │ │ ▼ ▼ AHB外设 ┌───────────┐ DMA、CRC等 │ APB预分频器│ └─────┬─────┘ │ ┌──────────────┴──────────────┐ │ │ ▼ ▼ ┌─────────┐ ┌─────────┐ │ APB2桥 │ │ APB1桥 │ │ 1分频 │ │ 2分频 │ └────┬────┘ └────┬────┘ │ PCLK2 72MHz │ PCLK1 36MHz │ │ APB2高速外设 APB1低速外设 GPIOA~GPIOG USART2/3 USART1 SPI2 SPI1 I2C1/2 ADC1/2 TIM2~TIM7 AFIO、EXTI 看门狗、BKP关键细节补充
AHB预分频器（HPRE）
- 分频系数：1、2、4、8、16、64、128、256、512
- 默认值：1分频，HCLK = SYSCLK
- 挂载：内核、SRAM、Flash、DMA、RCC等核心高速模块都运行在HCLK下
APB2高速外设总线（PCLK2）
- 预分频系数（PPRE2）：1、2、4、8、16
- 默认1分频，PCLK2 = HCLK = 72MHz
- 所有GPIO端口全部挂载在APB2上，所以GPIO的最高工作时钟是72MHz
APB1低速外设总线（PCLK1）
- 预分频系数（PPRE1）：1、2、4、8、16
- 最大分频限制：最高2分频，PCLK1最大36MHz
- 挂载低速外设，降低功耗和设计难度
定时器时钟的特殊倍频（高频考点） APB总线上的定时器外设，有独立的时钟倍频器：
- 如果APB预分频系数 = 1：定时器时钟 = PCLKx
- 如果APB预分频系数 > 1：定时器时钟 = PCLKx × 2
所以标准配置下：
- APB2的TIM1：PCLK2=72MHz，1分频 → 定时器时钟72MHz
- APB1的TIM2~7：PCLK1=36MHz，2分频 → 定时器时钟72MHz
结论：STM32F1所有通用定时器的时钟都是72MHz，和APB1/APB2无关。这是面试高频坑点。
ADC时钟的特殊分频 ADC对时钟上限有要求，F1的ADC最大工作时钟14MHz。
- ADC时钟来自PCLK2分频，可选2/4/6/8分频
- 72MHz PCLK2 ÷ 6分频 = 12MHz，是常用配置
- 超过14MHz会导致ADC采样精度下降
三、时钟树与总线、外设的深度打通
3.1.1 总线的理解

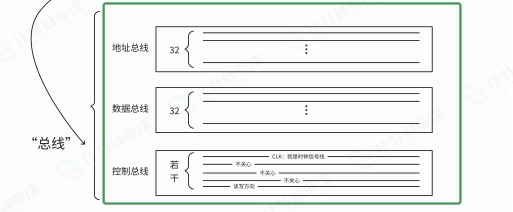

总线是芯片内部CPU、存储器、外设之间传输地址、数据、控制信号的公共硬件通路，不是单纯的几根导线，是一套完整的硬件协议与路由体系。
STM32F1内部分为三类总线：AHB、APB1、APB2。
- AHB（高级高性能总线）：主高速主干总线，内核、Flash、SRAM、DMA挂载在此，带宽高，负责高速数据交互。AHB通过总线桥向下扩展出APB1、APB2两条外设总线。
- APB2（高级外设总线2）：高速外设总线，挂载GPIO、ADC、SPI1、USART1等高速外设。
- APB1（高级外设总线1）：低速外设总线，挂载I2C、SPI2、普通串口、通用定时器等低速外设。
关键要点：
- 每一条总线都绑定专属时钟域：AHB对应HCLK，APB2对应PCLK2，APB1对应PCLK1；总线的数据采样、信号同步完全依赖对应总线时钟。
- 总线桥作用：完成AHB与APB之间的协议转换 + 时钟域隔离，实现高速主干和低速外设互通。
- 外设挂载位置固定：硬件设计时就把外设固定挂在某一条总线上，软件无法修改。
3.1.2 外设寄存器

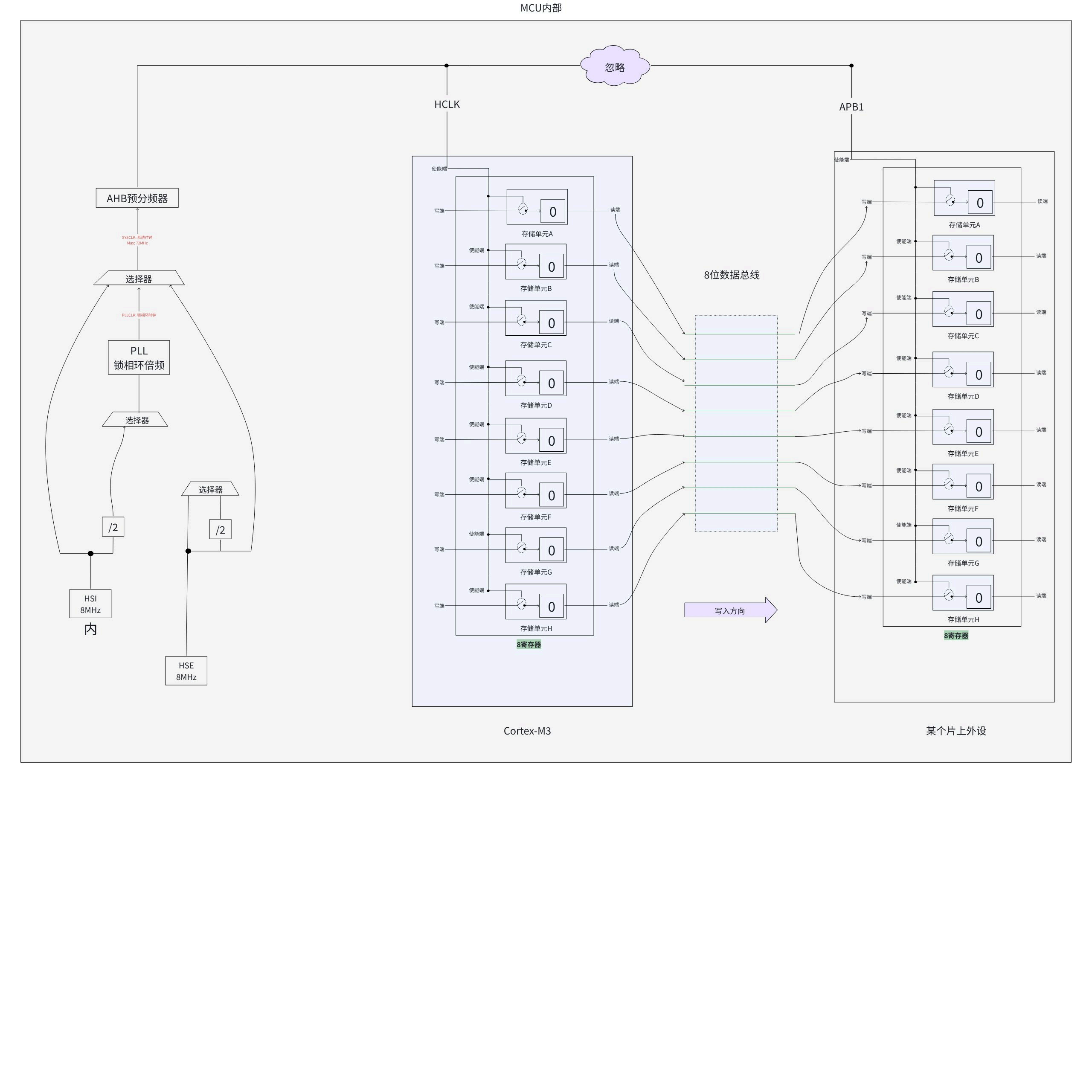

外设寄存器是外设内部的一组32位硬件存储单元，CPU通过统一编址，像访问内存一样读写寄存器，以此控制外设行为。
- **地址映射：**每一个外设的寄存器都分配固定的物理地址，例如GPIOA基地址
0x40010800，每个寄存器对应固定偏移。C语言通过结构体指针映射，直接操作硬件地址。- **
__IO：**volatile，告诉编译器不要优化，每次读写都必须访问真实硬件寄存器，不能缓存到CPU寄存器。- 寄存器和时钟强绑定
- 外设没有时钟：内部触发器停止翻转，寄存器无法正常读写，写操作无效，读出来是无效值。
- 外设开启时钟：寄存器才可以被总线正常读写。
- 误区：寄存器地址一直存在，地址译码可以找到外设，但没有时钟，硬件不会响应读写。
- 寄存器分类
- 控制寄存器：写配置，配置外设工作模式（CRL/CRH）
- 数据寄存器：存放输入输出数据（IDR、ODR）
- 状态寄存器：只读，反馈外设硬件状态
3.1.3 结合时钟树与总线设备

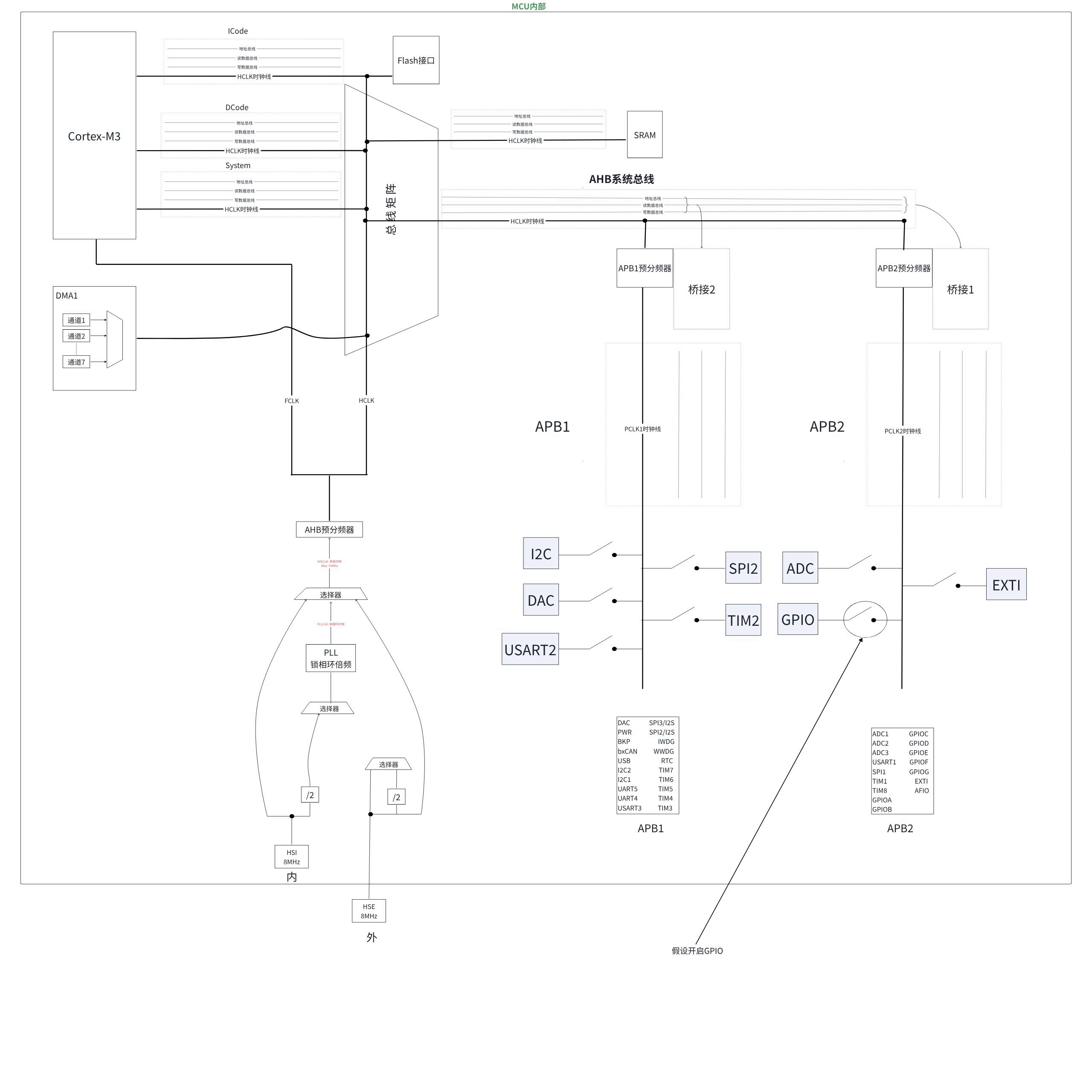

把时钟树、总线、外设三者做串联：时钟树提供各个总线的时钟频率，总线提供数据通路，外设挂载在总线上，同时接收这条总线的时钟信号。
完整信号流向
- 时钟树输出不同频率的时钟给到每一条总线；总线桥不仅转发数据，还把对应总线时钟送给挂载在这条总线上的全部外设。
- 每个外设的时钟门控开关（RCC的ENR寄存器），控制时钟信号能不能送到外设内部电路。
- **外设想要正常工作，两个条件必须同时满足：**① CPU可以通过总线访问该外设寄存器地址（地址通路） ② RCC开启该外设时钟，时钟信号送入外设内部（动力来源）
举例子GPIOA：
- 地址：
0x40010800，属于APB2地址段，AHB‑APB2桥把CPU指令转发到APB2总线。- 时钟：必须开启
RCC->APB2ENR对应位，PCLK2时钟送入GPIOA。- 两个条件全部满足，才可以读写GPIOA的CRL、BSRR寄存器。
典型故障现象
只写寄存器，忘记开时钟：
程序编译正常，地址正确，但是寄存器写入无效，外设完全没有反应。

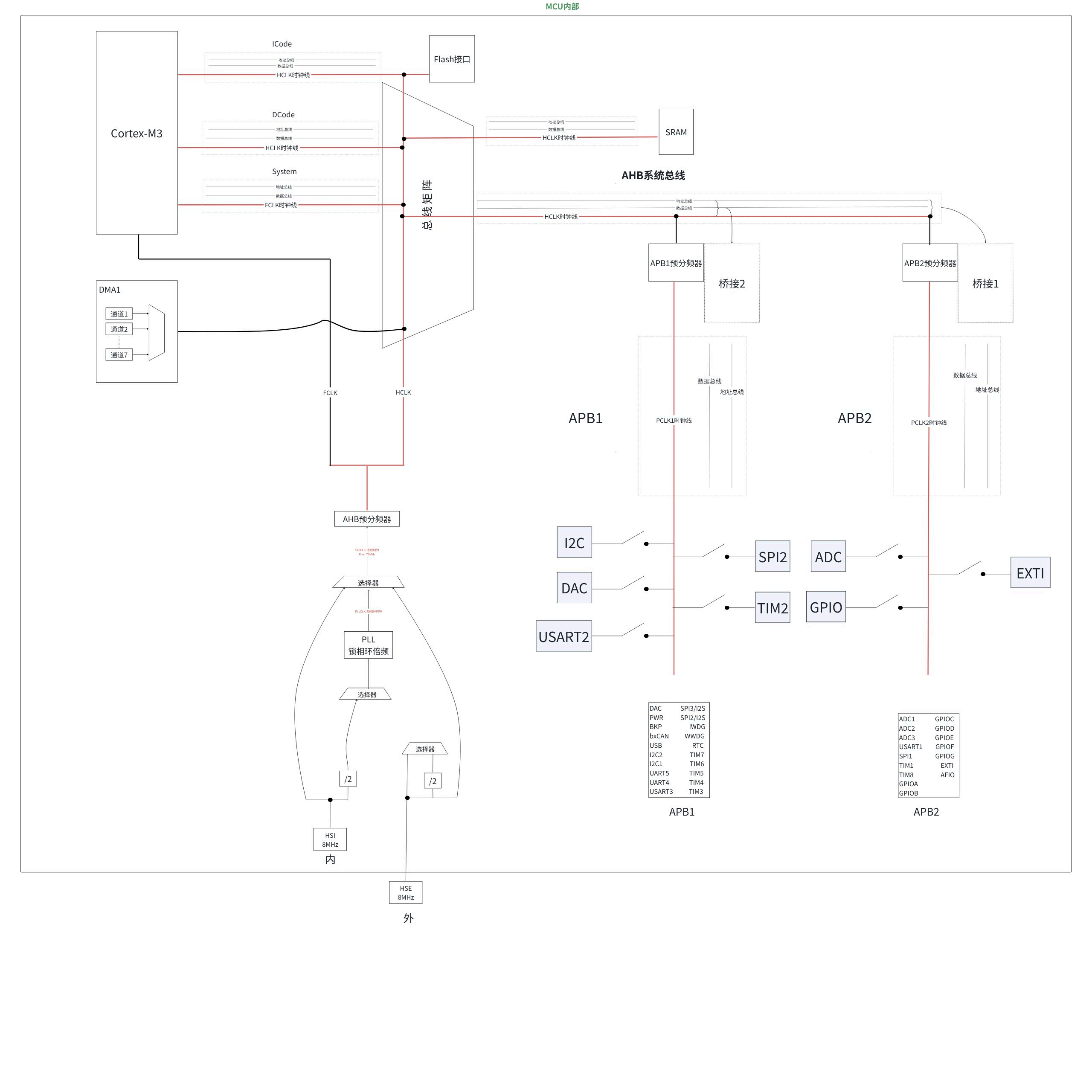

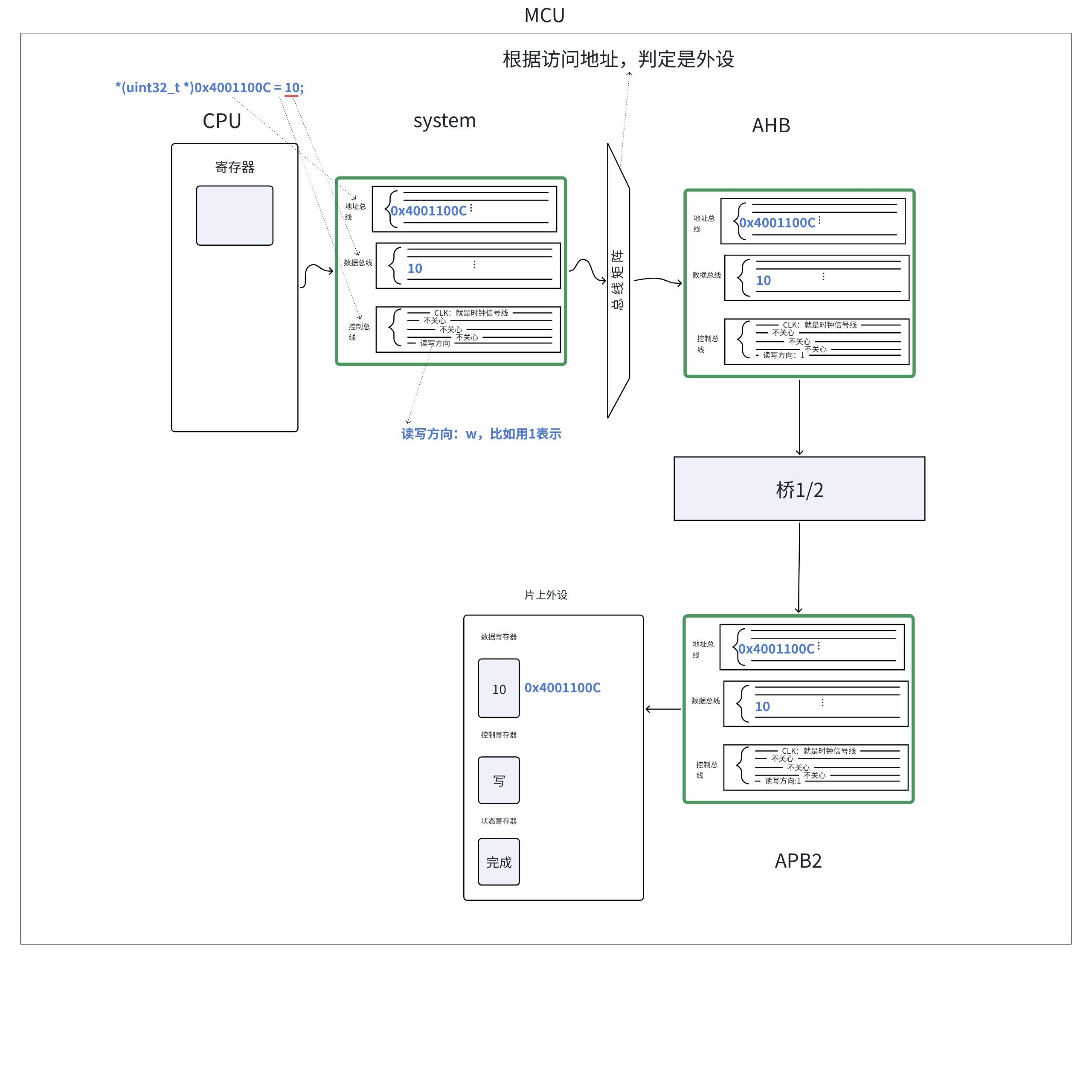

3.1.4 CPU操作片上外设的过程
以
GPIOA->BSRR |= (1<<0);把PA0引脚置高，完整拆解CPU从执行指令到引脚电平变化的全过程。
- CPU内核执行指令 CPU在HCLK（AHB时钟）节拍下，从Flash取指、译码。识别出：要向物理地址
0x40010810写入数据0x00000001。把地址、数据、写控制信号发送到AHB总线矩阵。- AHB总线矩阵地址译码 硬件识别地址区间
0x4001 0000 ~ 0x4001 FFFF属于APB2外设，将访问请求转发给 AHB‑APB2总线桥。- AHB‑APB2桥做协议与时序转换 把AHB总线协议转换为APB总线协议，完成时钟域同步，访问请求交给APB2总线。
- APB2总线二次地址译码 + 时钟门控校验
- APB2总线上译码器根据偏移，选中GPIOA外设。
- 硬件检查RCC_APB2ENR中GPIOA时钟使能位：
- ✅时钟开启：PCLK2时钟接入GPIOA外设内部，允许总线读写寄存器
- ❌时钟关闭：外设电路冻结，直接忽略本次写请求，操作失效。
- 写入外设寄存器 数据写入BSRR寄存器硬件单元。BSRR是只写寄存器，硬件自动更新输出寄存器ODR。
- 外设硬件电路生效 ODR输出电平送到GPIO输出驱动电路，MOS管导通，PA0引脚输出高电平，外部LED点亮。
读外设流程反向：
引脚电平经过施密特触发器送入IDR寄存器，经过APB2桥、AHB总线，数据返回CPU内核。
核心总结
CPU操作外设，不是简单内存赋值，是一整套硬件流水线：内核 → AHB总线 → 总线桥 → APB总线 → 地址译码 → 时钟门控校验 → 寄存器更新 → 外设硬件动作。
配套面试题
为什么外设寄存器有地址，但不开时钟就无法操作？
地址只是访问通路，时钟是外设的工作节拍**。地址译码可以找到外设，但没有时钟，外设内部硬件电路停止工作，无法响应总线读写，写入无效。**
AHB‑APB桥的两个核心功能是什么？
①总线协议转换，AHB协议转为APB协议；
②时钟域隔离，对接AHB时钟域与APB时钟域。
CPU写GPIO寄存器，完整硬件过程是什么？
CPU发出读写请求→AHB总线矩阵译码→转发到AHB‑APB桥→协议转换进入APB总线→二次译码选中外设；校验外设时钟是否开启；时钟正常则写入寄存器；外设硬件根据寄存器完成引脚动作。
__IO(volatile)作用是什么？防止编译器优化，强制每次代码读写都访问真实硬件寄存器，而不是使用CPU内部寄存器缓存的值。
3.2 CPU操作外设的完整时钟流程
以配置GPIOA引脚为例，从代码执行到硬件生效的完整链路：
- 时钟使能：CPU执行
RCC->APB2ENR |= (1<<2)，通过AHB总线写入RCC寄存器- 时钟门控打开：硬件打开GPIOA端口的时钟开关，PCLK2时钟进入GPIOA外设
- 时钟稳定：外设内部电路起振，进入工作状态
- 寄存器配置：CPU通过总线发送地址和数据，写入GPIO的CRL配置寄存器
- 硬件生效：GPIO内部电路根据寄存器值配置引脚模式，引脚进入对应工作状态
注意：
开启外设时钟后不需要额外延时，硬件几乎瞬间就绪；但切换主时钟、开启PLL时，必须等待就绪位。
3.3 低速外设时钟：RTC与独立看门狗
RTC时钟源
三个可选，独立于系统时钟：
- LSE外部低速晶振：精度最高，首选
- LSI内部低速RC：低成本，精度差
- HSE高速时钟128分频：不用额外晶振
独立看门狗时钟
只能用LSI内部低速时钟，设计目的：即使主时钟失效，看门狗仍然能工作，保证系统可靠性。
四、RCC寄存器
4.1 RCC核心概念
两大职责
- 🕒时钟管理：管理HSI/HSE/LSI/LSE、PLL锁相环、系统时钟SYSCLK、AHB/APB1/APB2分频、各个外设时钟门控开关。
- 🔁复位管理：系统复位、电源复位、各个片上外设单独硬件复位。
为什么必须要有RCC？
- 数字电路全部靠时钟边沿驱动，没有时钟，外设寄存器、触发器全部冻结，无法工作。
- 功耗控制：芯片几十个外设，大部分时间不需要工作。不用的外设把时钟关掉，动态功耗几乎降为0。
- 灵活配置主频：可以选择不同时钟源，配置PLL倍频，切换系统主频。
- 故障处理：支持外设单独复位，外设卡死可以软件复位，不需要整机重启。
RCC自身特殊性 RCC挂载在AHB总线上，RCC自身时钟永久开启，不受时钟门控控制，如果RCC时钟关闭，整个芯片时钟管理直接瘫痪。
时钟树和RCC的关系 时钟树是逻辑流向图；RCC寄存器就是用来搭建这颗时钟树的硬件配置接口。修改RCC寄存器，就改变时钟树通路、分频、开关。
4.2 开关电路：时钟门控（外设时钟开关）
重点：不是电源开关！是时钟信号的开关电路，这是RCC最核心硬件。

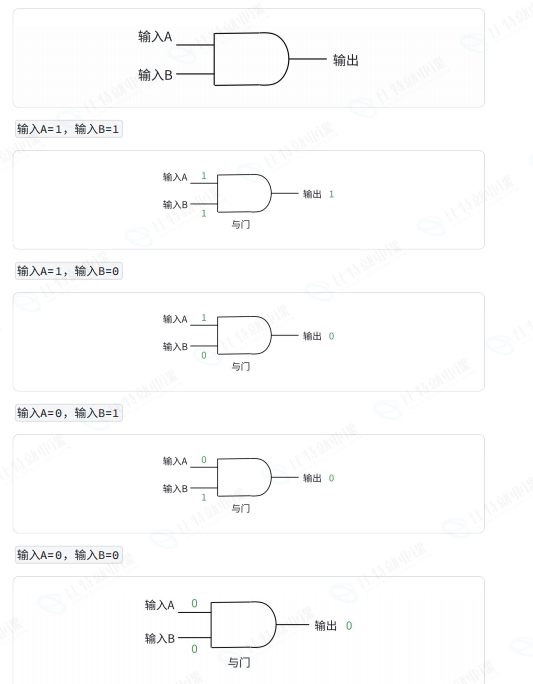

1.时钟门控硬件原理图文字版
PCLKx（来自APB总线的时钟信号） │ ▼ ┌────────────┐ │ 与门 AND门 │◄──── RCC_ENR寄存器对应使能位（0/1） └─────┬──────┘ │ ▼ 输出外设内部时钟 → 送给外设内部所有触发器、寄存器 外设内部模块硬件逻辑：
- RCC_ENR对应位置
1：与门打开，总线时钟送入外设，外设触发器可以随时钟边沿翻转，寄存器可读写。- RCC_ENR对应位置
0：与门直接把时钟信号截断，没有时钟脉冲送到外设。 ⚠️外设供电依然存在！寄存器保存原有数值，但是触发器不会翻转，总线读写外设寄存器无效。
2.时钟门控 vs 断电复位，三者区分（面试高频）
方式 供电 时钟 寄存器状态 恢复速度 时钟门控关闭（ENR置0） ✅供电正常 ❌切断时钟 保留原有配置 极快，直接置1即可打开 外设复位（RSTR寄存器置1） ✅供电正常 ✅时钟正常 寄存器全部恢复默认值 先开时钟，再复位，再释放复位 断电 ❌切断电源 ❌无时钟 寄存器全部丢失 慢，需要上电启动 工程编码规范： 开启外设标准流程：开启外设时钟 →（可选执行外设复位，再清除复位）→ 配置外设寄存器。
3.常见踩坑
- 只写外设寄存器，忘记打开时钟门控：地址访问没问题，但是硬件没有时钟，写入全部无效。
- 先复位外设，再开时钟：复位操作本身也需要外设时钟，时钟没开，复位完全无效。
4.3 RCC关键寄存器配置（STM32F1）

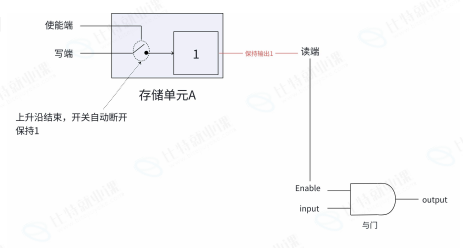

左侧：存储单元 A（D 触发器模型，1bit 存储单元）
- 写端：要写入的数据（0/1）
- 使能端：对应时钟上升沿
- 工作逻辑：
- 时钟上升沿到来：内部开关闭合，写端的数据送入锁存模块，保存数值（图中保存 1）。
- 上升沿结束，开关自动断开：切断写端，锁存模块独立保持输出电平，写端信号再怎么变，内部存储的值不会改变。
- 读端：把锁存住的电平向外输出。
关键点：
更新存储单元，必须依靠时钟边沿。没有时钟边沿，开关不会闭合，新数据写不进去，只能维持旧数值。 STM32 外设寄存器，就是大量这种 1bit 存储单元并排组成。
右侧：与门（时钟门控开关电路）
output = input & Enable
- input：来自总线的时钟脉冲信号
- Enable：RCC 寄存器的外设时钟使能位（0/1）
- output：送给存储单元（触发器）的实际时钟
两种工作状态
- Enable = 1（开启时钟，RCC->APBxENR 对应位置 1）
output = input & 1 = input时钟脉冲完整输出，存储单元可以收到时钟上升沿，可以正常写、更新寄存器。- Enable = 0（关闭时钟门控）
output = input & 0 = 0输出永远低电平，没有时钟边沿输出到存储单元。存储单元内部锁存的旧数据依然保留，但是没有时钟边沿，内部开关永远不会闭合，CPU 无法写入新数据。
两张图结合完整串讲（面试必背）
- CPU 通过总线，准备好要写入寄存器的数据，送到存储单元的写端。
- 如果 RCC 时钟门控的与门 Enable=0：输出没有时钟脉冲。存储单元的开关不会闭合，新数据无法锁存，寄存器维持旧值。就算地址译码正确，写操作也是无效的。
- 如果 RCC 时钟门控Enable=1：时钟脉冲正常送到存储单元。时钟上升沿到来，内部开关闭合，写端的数据存入存储单元，寄存器完成更新。
核心结论
- 存储单元（触发器）靠时钟边沿完成数据写入锁存。
- RCC 时钟门控的与门，本质就是控制时钟脉冲能不能送到触发器。
- 关闭时钟门控：存储单元保存原有数据，但是无法写入新数据，供电没有断开。
4.5 高频面试题
RCC是什么，有哪两大功能？
RCC是复位与时钟控制器。负责时钟源、PLL、总线分频、外设时钟门控开关；同时管理系统和外设硬件复位。
时钟门控电路原理，是断电吗？
不是断电，是与门电路截断输入外设的时钟脉冲。
外设供电保持，寄存器数值保留；
没有时钟，内部触发器无法翻转，寄存器读写无效。
开启外设的标准步骤，为什么复位之前要先开时钟？
①开启外设时钟门控；
②可选执行外设复位，再清除复位；
③配置外设寄存器。 复位逻辑也是外设内部电路实现，外设没有时钟门控打开，内部电路不工作，复位指令无效。
ENR寄存器和RSTR寄存器区别？
ENR：控制时钟门控开关，提供工作节拍；
RSTR：控制外设复位，把外设寄存器恢复出厂默认。复位操作需要时钟开启才能生效。
打开HSE之后为什么要等待HSERDY位？直接配置会发生什么？
外部晶振起振需要时间，RDY硬件置1代表振荡稳定。不等待直接配置，时钟不稳定，会造成程序跑飞死机。
为什么RCC寄存器永远可以访问？
RCC挂载AHB总线，自身时钟不受时钟门控控制，始终开启。
4.6 标准系统时钟配置流程（HSE+PLL=72MHz）
标准固件库/HAL库的SystemInit函数，本质就是按这个流程配置时钟：
- 复位RCC配置：恢复默认状态，开启HSI
- 开启HSE：置位RCC_CR的HSEON位
- 等待HSE就绪：循环检测HSERDY位，直到硬件置1
- 配置总线分频：设置AHB不分频，APB2不分频，APB1 2分频
- 配置PLL：选择HSE为PLL源，设置9倍频
- 开启PLL：置位PLLON位
- 等待PLL锁定：循环检测PLLRDY位
- 切换系统时钟：设置SW位选择PLL作为系统时钟
- 等待切换完成：检测SWS位，确认当前时钟是PLL
- 配置完成：系统运行在72MHz主频
🚩 深度面试题汇总
STM32F1的APB1和APB2最高频率分别是多少？为什么APB1更低？
APB2最高72MHz，和AHB同频；APB1最高36MHz，是AHB的2分频。 低速外设不需要高时钟，降频可以降低功耗、减少电磁干扰，也降低硬件设计难度。
APB1上的定时器时钟是36MHz吗？为什么？
不是，是72MHz。APB预分频系数大于1时，定时器时钟会2倍频。APB1是2分频，所以定时器时钟=36MHz×2=72MHz。
操作外设为什么必须先开启时钟？不开启会怎么样？
每个外设都有独立的时钟门控，默认关闭以降低功耗。时钟关闭时外设电路不工作，寄存器无法读写，配置不生效，外设无任何响应。
PLL锁相环的作用是什么？为什么不用高频晶振直接做主时钟？
PLL把低频时钟倍频到高频，得到系统主频。
高频晶振成本高、起振难、电磁干扰大；
低频晶振+PLL成本低、稳定性好，还可以灵活配置主频。
ADC的最大时钟是多少？怎么来的？
STM32F1的ADC最大工作时钟14MHz，超过会影响精度。
ADC时钟来自PCLK2分频，常用72MHz÷6分频=12MHz。
系统时钟切换为什么要等待就绪位？直接切不行吗？
时钟源启动、PLL锁定都需要时间，未稳定时切换会导致系统时钟不稳定，甚至程序跑飞。必须等待硬件置起就绪位，确认时钟稳定后再切换。
STM32有几个时钟源？各自的用途是什么？
四个。HSI内部高速8MHz，上电默认、低成本；
HSE外部高速，高精度主时钟；
LSI内部低速40kHz，看门狗、低功耗；
LSE外部低速32.768kHz，RTC实时时钟。
为什么独立看门狗要用LSI时钟？
设计上保证主时钟失效时，看门狗仍然能正常工作，实现真正的独立监控，提高系统可靠性。
