【LibreCAD 2D架构】从两个坐标到图形实体：RS_ActionDrawLine如何创建RS_Line

励志不掉头发的内向程序员2026-09-07 9:13

🫧 励志不掉头发的内向程序员 ：个人主页
✨️ 个人专栏: 《C++语言》《Linux学习》

🌅偶尔悲伤，偶尔被幸福所完善

👓️博主简介:

文章目录

前言

上一篇文章中，我们追踪了 LibreCAD 中鼠标事件的传递过程，了解了用户点击绘图区后，鼠标输入如何经过 Qt 事件系统、绘图区以及 RS_EventHandler，最终进入当前工作的 RS_ActionDrawLine。但是，事件进入 RS_ActionDrawLine，并不意味着一条直线已经真正创建完成。对于用户来说，画线似乎只是点击两次鼠标；而从源码角度来看，这两次点击之间还涉及起点保存、终点确定、坐标处理、图形实体创建以及图形数据更新等多个步骤。尤其是第二次点击之后，程序不再只是处理一个临时的鼠标位置，而是需要将已经确定的起点和终点转换成一个真正的 CAD 图形实体。因此，本篇文章将继续围绕 RS_ActionDrawLine 展开分析，重点追踪：**第二次鼠标点击 → 获取终点坐标 → 创建 RS_Line → 加入图形数据。**通过这条调用链，我们可以进一步理解Action 如何将用户的几何操作转换成 LibreCAD 中可以被保存、管理和显示的图形实体。上一篇文章解决的是鼠标事件如何进入当前 Action？而本篇文章要解决的是当前 Action 如何把两个坐标变成一条真正的直线？这也是从用户交互层进入 LibreCAD 图形数据层的重要一步。

一、第二次点击：从预览线到正式直线

上一篇文章中，我们已经知道，第一次点击之后，RS_ActionDrawLine 保存了直线的起点；鼠标移动时，当前鼠标位置暂时作为终点，用来显示预览线。此时，程序中的状态可以理解为：

test 复制代码
startPoint   = 已确定
currentPoint = 鼠标当前位置
endPoint     = 尚未最终确定

当用户第二次点击鼠标时，情况就发生了变化。这次点击不再只是更新预览，而是要告诉程序 "我已经确定了这条直线的终点，可以正式创建图形了。"因此，第二次点击之后，程序需要完成以下几个步骤：

第二次点击 -> 获取当前鼠标坐标 -> 确定终点 -> 使用起点和终点创建 RS_Line -> 将 RS_Line 加入图形数据

这里最关键的变化是：

临时终点 -> 确定终点 -> 正式图形实体

也就是说，第二次点击是从"交互过程"进入"图形创建过程"的分界点。

1.1、为什么需要两个坐标？

从几何角度来看，一条直线需要两个点：

test 复制代码
起点 A
终点 B

例如：

test 复制代码
A = (100, 100)
B = (300, 200)

第一次点击时，程序获得：

test 复制代码
startPoint = (100, 100);

鼠标移动时，程序不断更新临时终点：

test 复制代码
currentPoint = (300, 200);

第二次点击之后，当前鼠标位置才真正成为终点：

test 复制代码
endPoint = currentPoint;

于是，程序就拥有了创建直线所需要的两个几何点：

test 复制代码
startPoint = (100, 100)
endPoint   = (300, 200)

接下来，RS_ActionDrawLine 就可以使用这两个点构造一个 RS_Line 对象。

1.2、从 RS_ActionDrawLine 到 RS_Line

当第二次点击确定终点之后，RS_ActionDrawLine 已经拥有了完整的起点和终点。接下来，程序使用这两个坐标创建 RS_Line 对象。此时，用户在交互过程中确定的几何意图，才真正被转换成了一个可以被 LibreCAD 管理的图形实体。

cpp 复制代码
void RS_ActionDrawLine::coordinateEvent(RS_CoordinateEvent* e)
{
    switch (getStatus()) {
    case SetStartpoint:
        // ...
    case SetEndpoint:
        if ((mouse-pPoints->data.startpoint).squared() > RS_TOLERANCE2) {
            // refuse zero length lines
            pPoints->data.endpoint = mouse;
            ++pPoints->startOffset;
            addHistory( HA_SetEndpoint, pPoints->data.startpoint, mouse, pPoints->startOffset);
            trigger();
            pPoints->data.startpoint = pPoints->data.endpoint;
            if (pPoints->history.size() >= 2) {
                updateMouseButtonHints();
            }
        }
        break;
    default:
        // ...
    }
}

当我们设置完第一个点后，此时状态变成了 SetEndpoint。此时再次点击鼠标，这个时候就会进入 case SetEndpoint 分支。得到终点后，此时就会进入创建真正对象的阶段了，这个时候会调用 trigger() 函数，这个函数的作用就是由预览的线变成真正的实体的。

cpp 复制代码
void RS_ActionDrawLine::trigger()
{
    RS_PreviewActionInterface::trigger();

    RS_Line* line = new RS_Line(container, pPoints->data);
	// ...
}

1.3、创建对象之后，还没有完成整个过程

这里还需要区分两个概念：创建 RS_Line和将 RS_Line 加入图形数据并不是同一件事。例如：

test 复制代码
RS_Line* line = new RS_Line(...);

这一步表示程序创建了一个直线对象。但如果这个对象没有被加入 LibreCAD 的图形数据结构，那么它还不能简单地理解为"已经成为当前 CAD 文档中的正式图形"。因此，创建 RS_Line 之后，还需要继续追踪：

RS_ActionDrawLine -> 创建 RS_Line -> 加入 Graphic / Document -> 图形数据发生变化

而真正成为当前 CAD 文档中的正式图形的操作则是在创建后加入到容器队列中去。

cpp 复制代码
void RS_ActionDrawLine::trigger()
{
    RS_PreviewActionInterface::trigger();

    RS_Line* line = new RS_Line(container, pPoints->data);
    line->setLayerToActive();
    line->setPenToActive();
    container->addEntity(line);
    // ...
}

此时这里的 addEntity 就是加入到容器队列，此时我们来看看 addEntity 函数：

cpp 复制代码
void RS_EntityContainer::addEntity(RS_Entity* entity) {
	if (!entity) return;

    if (entity->rtti()==RS2::EntityImage ||
            entity->rtti()==RS2::EntityHatch) {
        // ...
    } else {
        entities.append(entity);
    }
    if (autoUpdateBorders) {
        // ...
    }
}

这里发现我们是将参数插入到 entities 中去，这个就是我们的容器队列了，作用是记录当前 CAD 文档中的正式图形。

cpp 复制代码
QList<RS_Entity *> entities;

我们可以看到，队列存储的对象是 RS_Entity*，这个对象是我们所有容器的基类，它被原子容器（RS_AtomicEntity）和容器（RS_EntityContainer）两大类继承，然后我们的所有容器，都是通过继承他们得到的，这样 LibreCAD 就能对我们的各容器对象统一进行管理，这样就很好的将容器和其他的模块进行解耦，是我们想要实现新容器变得十分容易。

1.4、把第二次点击完整串起来

到这里，我们可以先把整个过程抽象成：

用户第二次点击 -> 获取当前鼠标坐标 -> 确定 endPoint -> 使用 startPoint + endPoint -> 创建 RS_Line -> 加入图形数据 -> 后续绘图更新

后面我们继续往源码追踪，就可以把这条抽象链替换成真实调用链：

实际鼠标事件入口 -> 实际坐标事件处理函数 -> RS_ActionDrawLine -> 实际 RS_Line 构造函数 -> 实际 addEntity 调用

第二次点击的本质，是让 RS_ActionDrawLine 从"等待终点"的交互阶段进入"创建图形实体"的阶段。整个过程可以概括为：

第一次点击 -> 确定起点 -> 鼠标移动 -> 更新临时终点 -> 第二次点击 -> 确定终点 -> 创建 RS_Line -> 加入图形数据

因此，RS_ActionDrawLine 并不是简单地"接收两个坐标，然后画一条线"，而是负责将用户的交互过程逐步转换成几何数据，再交给图形实体和数据管理层。

二、第二次点击：从"临时终点"变成"确定终点"

前面中我们已经知道：第一次点击确定起点后，鼠标移动时，RS_ActionDrawLine 会不断根据当前鼠标位置生成一条临时直线，用来显示绘图预览。此时，鼠标所在位置只是临时终点。它会随着鼠标移动而变化，并没有真正写入图形数据。当用户再次点击鼠标左键时，程序才会把当前鼠标位置确定为直线的终点，完成从"预览"到"正式创建"的转换。

2.1、第二次点击首先进入 mouseReleaseEvent

在 RS_ActionDrawLine 中，鼠标左键释放事件会进入：

cpp 复制代码
void RS_ActionDrawLine::mouseReleaseEvent(QMouseEvent* e)

核心代码如下：

cpp 复制代码
void RS_ActionDrawLine::mouseReleaseEvent(QMouseEvent* e)
{
    if (e->button() == Qt::LeftButton) {
        RS_Vector snapped = snapPoint(e);

        // Snapping to angle(15*) if shift key is pressed
        if ((e->modifiers() & Qt::ShiftModifier)
            && getStatus() == SetEndpoint ) {
            snapped = snapToAngle(snapped, pPoints->data.startpoint, 15.);
        }

        RS_CoordinateEvent ce(snapped);
        coordinateEvent(&ce);
    }
    else if (e->button() == Qt::RightButton) {
        // ...
        }
    }
}

这段代码可以分成三个步骤：

鼠标左键释放 -> 获取当前鼠标对应的 CAD 坐标 -> 必要时进行角度捕捉 -> 封装成 RS_CoordinateEvent -> 交给 coordinateEvent() 处理

这里需要注意，第二次点击并不是直接在 mouseReleaseEvent() 中创建直线，而是先获取确定的坐标，再交给后续的坐标事件处理函数。

2.2、当前鼠标位置成为正式终点

获取坐标的代码是：

test 复制代码
RS_Vector snapped = snapPoint(e);

snapped 表示经过捕捉处理后的坐标。它可能是：

test 复制代码
鼠标当前位置对应的 CAD 坐标；
捕捉到的端点坐标；
捕捉到的交点坐标；
开启正交或角度限制后的坐标；

如果用户按住了 Shift，程序还会执行：

cpp 复制代码
snapped = snapToAngle(snapped, pPoints->data.startpoint, 15.);

这里的含义是：

以已经确定的起点为基准，对当前终点进行角度约束。因此，第二次点击得到的终点并不一定是鼠标屏幕上的原始位置，而是经过坐标转换、对象捕捉和角度约束之后的最终 CAD 坐标。

2.3、坐标被封装成 RS_CoordinateEvent

得到终点坐标后，程序将它封装成一个坐标事件：

test 复制代码
RS_CoordinateEvent ce(snapped);

然后调用：

test 复制代码
coordinateEvent(&ce);

这一步可以理解为：

snapped -> RS_CoordinateEvent -> coordinateEvent()

mouseReleaseEvent() 主要负责处理鼠标输入，而 coordinateEvent() 才是进一步处理"用户已经确定了一个坐标"的地方。也就是说：

鼠标事件负责告诉程序"用户点击了哪里"，坐标事件负责告诉绘图动作"这个坐标应该如何参与图形创建"。

2.4、状态决定这次点击的作用

RS_ActionDrawLine 使用状态来区分当前是在等待起点，还是等待终点：

cpp 复制代码
/// Action States
enum Status {
    SetStartpoint,   ///< Setting the startpoint
    SetEndpoint      ///< Setting the endpoint
};

因此，同样是一次鼠标左键点击，在不同状态下具有不同含义。

当前状态 鼠标左键点击后的作用
SetStartpoint 保存起点，进入等待终点状态
SetEndpoint 保存终点，创建正式直线

第二次点击发生时，当前状态应该是：

test 复制代码
SetEndpoint

这意味着程序已经拥有：

test 复制代码
pPoints->data.startpoint

现在需要做的就是获取终点，并使用起点和终点创建一条真正的 RS_Line。

2.5、临时直线和正式直线的区别

在鼠标移动过程中，程序会不断创建临时直线：

cpp 复制代码
RS_Line *line = new RS_Line(
    pPoints->data.startpoint,
    mouse
);

preview->addEntity(line);

这里的 mouse 是当前鼠标位置，因此这条直线只是预览对象。

鼠标继续移动时：

删除旧预览 -> 获取新的鼠标坐标 -> 创建新的临时 RS_Line -> 显示新的预览

第二次点击之后，情况发生变化：

临时终点 -> 鼠标左键点击 -> 确定终点 -> 使用起点和终点创建正式 RS_Line

两者虽然都可能使用：

test 复制代码
new RS_Line(startPoint, endPoint);

但它们的用途不同：

test 复制代码
预览直线：用于显示当前绘图结果，鼠标移动后可以被删除；
正式直线：表示用户已经确认的图形，需要加入正式图形数据中。

因此，不能简单地认为只要执行了 new RS_Line()，图形就已经正式创建完成。真正完成绘图，还需要继续追踪这条直线是否被加入到正式的图形容器、图形文档或图层数据中。

2.6、第二次点击的完整逻辑

从当前代码可以整理出如下流程：

第二次点击鼠标左键 -> RS_ActionDrawLine::mouseReleaseEvent() -> snapPoint(e) -> 获取经过捕捉处理的终点坐标 -> 必要时执行 snapToAngle() -> 创建 RS_CoordinateEvent -> 调用 coordinateEvent() -> 根据当前状态确认终点 -> 使用起点和终点创建正式 RS_Line -> 将 RS_Line 加入正式图形数据 -> 更新显示 -> 进入下一次绘制，等待新的起点

这里最关键的变化是：

鼠标移动时：

test 复制代码
当前鼠标位置 = 临时终点

第二次点击后：

test 复制代码
当前鼠标位置 = 确定终点

所以，第二次点击并不是简单地"再获取一次鼠标坐标"，而是完成了一个重要的状态转换：

SetEndpoint -> 终点确认 -> 创建正式图形 -> 重新进入 SetStartpoint

第二次点击是 RS_ActionDrawLine 从预览阶段进入正式创建阶段的关键节点。程序首先通过 snapPoint() 获取经过捕捉处理的 CAD 坐标，然后通过 RS_CoordinateEvent 将坐标交给 coordinateEvent()。后续逻辑再根据当前状态，将这个坐标作为正式终点，并使用起点和终点创建真正的 RS_Line。因此，整个过程可以概括为：

第二次点击确定终点，坐标事件驱动图形创建，状态机推动绘图动作进入下一轮。

三、两个坐标是如何变成一条直线的？

两个坐标变成一条直线，本质上不是进行复杂计算，而是把两个点保存到一个 RS_Line 对象中。

假设第一次点击得到起点：

test 复制代码
RS_Vector startPoint(10, 20);

第二次点击得到终点：

test 复制代码
RS_Vector endPoint(100, 80);

那么直线对象可以表示为：

test 复制代码
RS_Line* line = new RS_Line(startPoint, endPoint);

也就是：

test 复制代码
RS_Line：
起点 P1(10, 20)       终点 P2(100, 80)
       ●────────────────●

3.1、RS_Line 保存的是什么？

一条直线段最基本的数据就是两个端点：

test 复制代码
P1 = 起点
P2 = 终点

在 LibreCAD 中，RS_Line 就是用来表示这条线段的图形实体。

cpp 复制代码
struct RS_LineData {
    RS_LineData() :
        startpoint( false),
        endpoint( false)
    {}

    RS_LineData(const RS_Vector& point1,
                const RS_Vector& point2) :
        startpoint( point1),
        endpoint( point2)
    {}

    RS_Vector startpoint;
    RS_Vector endpoint;
};

class RS_Line : public RS_AtomicEntity {
public:
    RS_Line() = default;
    RS_Line(RS_EntityContainer* parent,
            const RS_LineData& d);
    RS_Line(RS_EntityContainer* parent, const RS_Vector& pStart, const RS_Vector& pEnd);
    RS_Line(const RS_Vector& pStart, const RS_Vector& pEnd);

  // ...
protected:
    RS_LineData data;
};

创建直线时传入的就是两个端点：

cpp 复制代码
new RS_Line(startPoint, endPoint);

因此，RS_Line 并不是只保存一个方向，也不是只保存鼠标轨迹，而是保存起点坐标和终点坐标，由图形实体基类提供的图层、画笔等属性。

3.2、第一次点击保存起点

第一次点击时，程序处于 SetStartpoint 状态。点击后，得到一个 CAD 坐标，并保存到起点数据中：

cpp 复制代码
pPoints->data.startpoint = e->getCoordinate();

逻辑就是：

第一次点击 -> 得到 CAD 坐标 -> 保存为 startpoint -> 状态变为 SetEndpoint

此时程序只有一个点：

P1 ●

还不能创建一条有明确长度的线段。

3.3、鼠标移动时生成临时直线

进入 SetEndpoint 状态后，鼠标移动会不断得到新的临时终点：

cpp 复制代码
RS_Vector mouse = snapPoint(e);

然后创建预览直线：

cpp 复制代码
RS_Line* line = new RS_Line(
    pPoints->data.startpoint,
    mouse
);

每次移动时，程序都会根据：

test 复制代码
固定起点 + 当前鼠标坐标

重新生成一条临时 RS_Line。这就是为什么预览直线会跟着鼠标移动。

3.4、第二次点击确定终点

第二次点击时，程序再次执行：

cpp 复制代码
RS_Vector snapped = snapPoint(e);

此时得到的 snapped 就不再只是用于预览，而是作为最终终点：

test 复制代码
startpoint = 第一次点击的位置
endpoint   = 第二次点击的位置

之后通过：

cpp 复制代码
RS_CoordinateEvent ce(snapped);
coordinateEvent(&ce);

把这个终点坐标交给坐标事件处理函数后去创建真正的直线对象。

这一步完成了：

两个 RS_Vector -> RS_Line 构造函数 -> 一个 RS_Line 图形实体

3.5、构造函数内部做了什么？

从面向对象的角度看：

cpp 复制代码
new RS_Line(startPoint, endPoint);

相当于调用：

cpp 复制代码
RS_Line::RS_Line(startPoint, endPoint);

构造函数会把传入的两个点保存到直线对象内部。

概念上类似：

cpp 复制代码
RS_Line::RS_Line(const RS_Vector& start, const RS_Vector& end)
{
    startpoint = start;
    endpoint = end;
}

因此：

cpp 复制代码
RS_Line* line = new RS_Line(RS_Vector(10, 20),RS_Vector(100, 80));

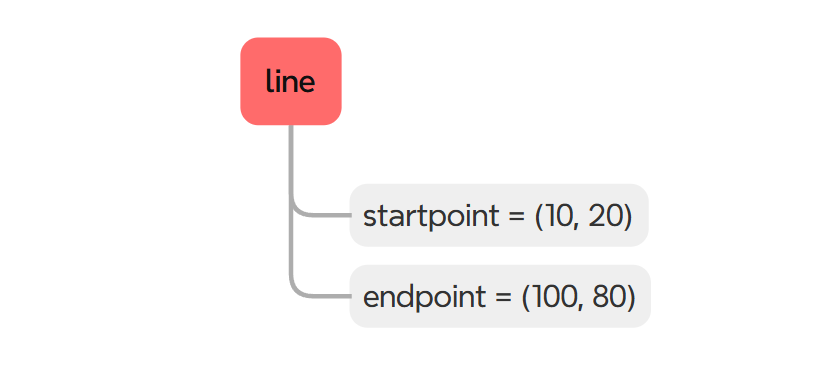

得到的对象内部可以理解为：

这就是"两个坐标变成一条直线"的核心。

3.6、为什么不需要计算斜率和长度？

因为 CAD 图形实体通常采用几何参数表示法。

对于线段：

test 复制代码
线段 = 起点 + 终点

斜率、长度、方向等信息都可以根据两个端点计算出来：

test 复制代码
dx = x2 - x1
dy = y2 - y1

长度L：

( x 2 − x 1 ) 2 + ( y 2 − y 1 ) 2 \sqrt{(x2−x1)^2 + (y2−y1)^2} (x2−x1)2+(y2−y1)2

方向：

test 复制代码
θ=atan2(y2​−y1​, x2​−x1​)

但创建 RS_Line 时，通常不需要提前计算这些值。只要保存两个端点，后续需要时再计算即可。

所以：

cpp 复制代码
new RS_Line(startPoint, endPoint);

并不是把整条线上的所有像素都保存下来，而是保存这条线的几何定义。

3.7、创建对象和显示对象是两回事

需要区分两个过程：

创建几何实体

cpp 复制代码
RS_Line* line = new RS_Line(startPoint, endPoint);

表示：

内存中创建了一个代表线段的对象。加入正式图形数据，概念上还需要类似：

cpp 复制代码
container->addEntity(line);

表示：

把这条线加入当前图形、图层或文档的数据结构中。只有加入正式图形数据后，这条线才会成为 CAD 文档中的正式图形，而不是一个临时对象。完整逻辑是：

两个坐标 -> new RS_Line(startPoint, endPoint) -> 创建线段对象 -> 加入正式图形容器 -> 图形文档拥有这条线 -> 刷新视图 -> 屏幕显示线段

一条直线在程序中并不是由大量像素组成的，而是由两个几何端点定义的。第一次点击确定起点，第二次点击确定终点，RS_ActionDrawLine 将这两个 RS_Vector 坐标传入 RS_Line 的构造函数，创建一个新的线段实体。随后，该实体还需要被加入正式图形数据中，才能成为当前 CAD 文档的一部分。

四、创建 RS_Line 之后，为什么还要加入 Graphic？

因为 RS_Line 只是一个"图形对象"，加入 Graphic 才能让它成为当前 CAD 图形的一部分。可以把两者理解成：

test 复制代码
RS_Line：创建一件物品
Graphic：保存和管理这些物品的仓库

4.1、new RS_Line() 只是在内存中创建对象

执行：

test 复制代码
RS_Line* line = new RS_Line(startPoint, endPoint);

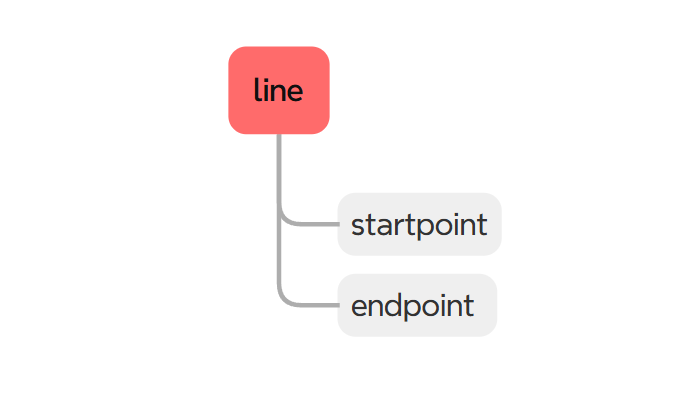

之后，内存中确实有了一个线段对象：

但是，当前图形文档并不知道这个对象的存在。如果没有其他地方保存这个指针，那么后续甚至可能出现：

创建 RS_Line -> 没有加入任何容器 -> 对象失去管理 -> 无法作为 CAD 图形继续使用

因此，创建对象和把对象交给图形系统管理，是两个不同的步骤。

4.2、Graphic 相当于当前图形的总容器

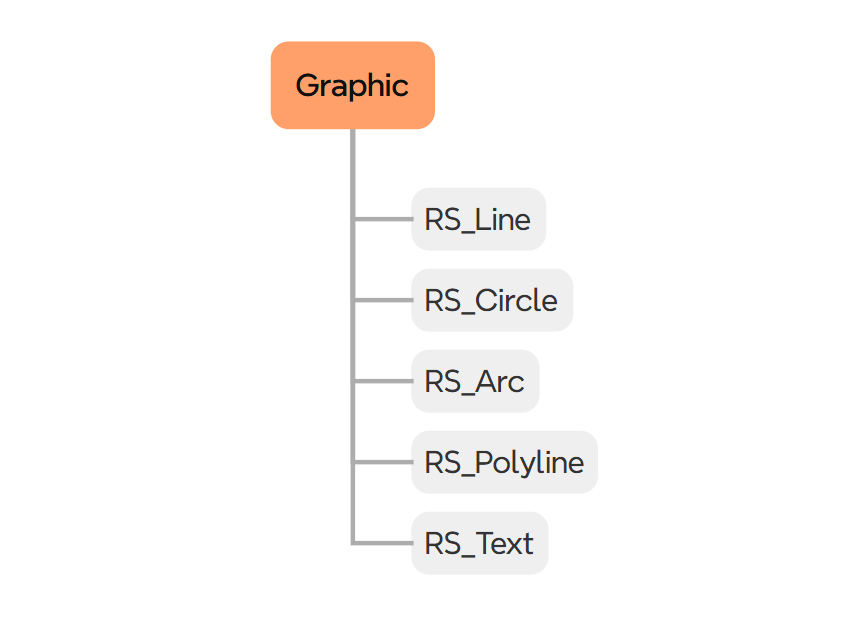

一个 CAD 文件中可能包含很多实体：

Graphic 负责管理当前图形中的实体。当直线加入 Graphic 后，图形系统才能通过容器找到它：

Graphic -> 查找所有图形实体 -> 发现 RS_Line -> 对 RS_Line 进行显示、选择、保存、编辑

概念上类似：

cpp 复制代码
RS_Line* line = new RS_Line(startPoint, endPoint);

graphic->addEntity(line);

这里：

cpp 复制代码
new RS_Line(...)

负责创建实体；

cpp 复制代码
graphic->addEntity(line);

负责把实体纳入当前图形的数据管理体系。

4.3、不加入 Graphic 会发生什么？

假设用户已经画出了一条直线，但是程序只执行：

cpp 复制代码
RS_Line* line = new RS_Line(P1, P2);

却没有加入 Graphic。那么这条线可能只是一个独立存在的对象：

test 复制代码
当前图形无法遍历到它；
保存文件时不会保存它；
重新加载文件时不会出现它；
选择工具无法正常选中它；
删除、移动、修改等操作无法通过图形容器找到它；
视图刷新时也不一定会绘制它。

因此没有加入 Graphic，这条线就没有真正成为当前 CAD 文档中的图形。

4.4、为什么预览线不一定要加入正式 Graphic？

鼠标移动时创建的临时直线，通常加入的是预览容器：

cpp 复制代码
RS_Line* line = new RS_Line(
    pPoints->data.startpoint,
    mouse
);

preview->addEntity(line);

这里的 preview 和正式的 Graphic 作用不同。预览容器 preview -> 临时 RS_Line，用于显示用户当前正在绘制的效果。鼠标移动后，旧的预览线可以被删除：

删除旧预览 -> 创建新预览 -> 显示新预览

而正式图形容器 Graphic：已确认的 RS_Line、已确认的 RS_Circle、已确认的 RS_Arc，用于保存用户已经确认的图形。所以两者的区别是：

对象 所属容器 生命周期 是否属于正式图形
临时直线 preview 鼠标移动时不断变化 否
正式直线 Graphic 直到用户删除或修改 是

4.5、加入 Graphic 后，图形系统才能继续处理

正式直线加入 Graphic 后，后续操作就可以围绕它展开：

RS_Line -> 加入 Graphic -> Graphic 管理实体 -> 视图绘制 -> 文件保存 -> 选择、移动、删除、修改

例如保存文件时，程序需要遍历当前图形：

Graphic -> 遍历所有实体 -> 找到 RS_Line -> 读取起点和终点 -> 写入文件

如果直线没有加入 Graphic，保存过程就找不到它。

4.6、可以用一个简单例子理解

假设：

cpp 复制代码
RS_Line* line = new RS_Line(P1, P2);

相当于我在内存中制作了一把椅子。而：

cpp 复制代码
graphic->addEntity(line);

相当于我把这把椅子放进房间，并登记到房间的物品清单中。之后房间可以找到这把椅子可以移动它、可以删除它、可以统计它、可以保存房间布局。如果只创建椅子，却没有放进房间，房间自然无法管理它。

new RS_Line(startPoint, endPoint) 只负责在内存中创建一个线段实体，它并不会自动成为当前 CAD 文档中的正式图形。为了让图形系统能够统一管理这条直线，还需要将其加入 Graphic。加入后，Graphic 才能在绘制、选择、编辑、保存等操作中找到并处理该实体。

因此，直线创建过程实际上包含两个层次：第一步是通过两个端点构造 RS_Line，完成几何对象的创建；第二步是将该对象加入 Graphic，完成它在当前图形文档中的注册。可以概括为：

两个坐标 -> new RS_Line(startPoint, endPoint) -> 创建几何实体 -> graphic->addEntity(line) -> 加入正式图形数据 -> 视图绘制、文件保存、后续编辑

一句话：RS_Line 解决"这条线是什么"，Graphic 解决"这条线归谁管理、如何参与整个 CAD 系统"。

五、加入 Graphic 之后，绘图区为什么会更新？

加入 Graphic 后，绘图区并不是因为"容器里多了一条线"就自动刷新，而是因为图形数据发生变化后，程序触发了视图更新机制。这里要区分两个动作：

加入 Graphic -> 图形数据发生变化 -> 通知或请求视图更新 -> 绘图区重新绘制

addEntity() 负责数据管理，真正让屏幕更新的代码，需要继续查看它后面的调用链。

5.1、Graphic 保存的是数据，绘图区显示的是数据

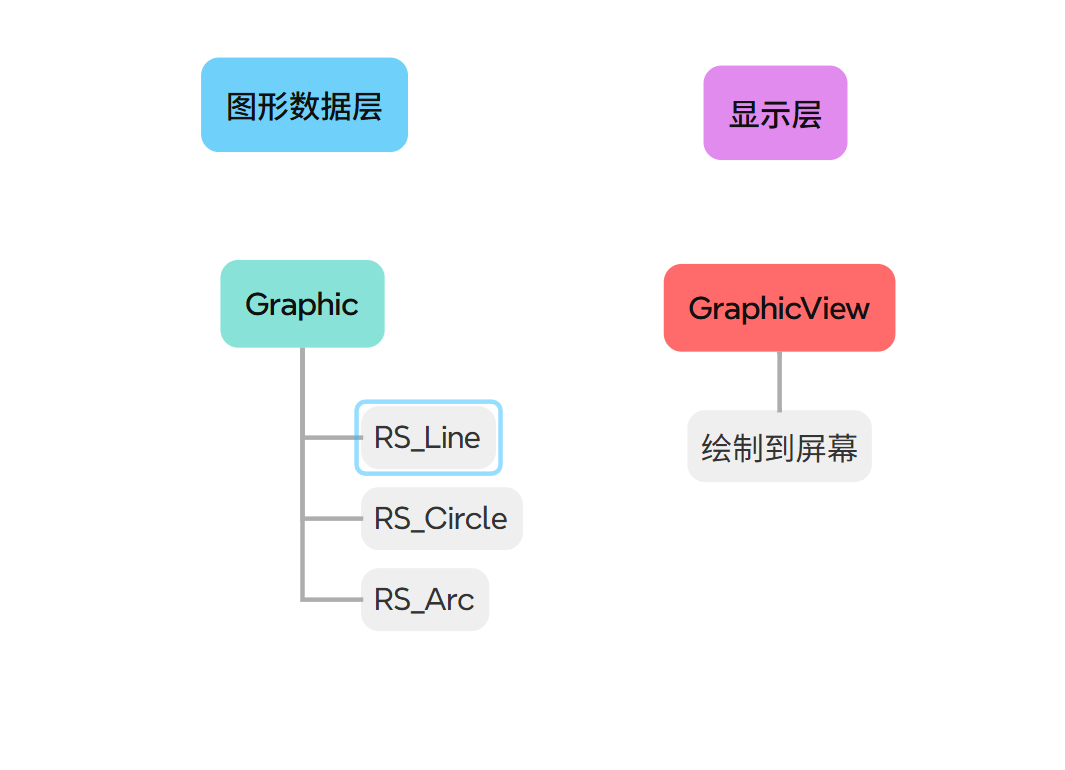

可以把 LibreCAD 理解成两个部分：

当执行：

cpp 复制代码
graphic->addEntity(line);

首先发生的是 Graphic 的实体列表增加了一条 RS_Line。此时改变的是内存中的图形数据，不是屏幕像素。绘图区要显示这条线，还需要重新读取 Graphic 中的实体并执行绘制。

5.2、为什么视图能够知道数据发生了变化？

通常有两种可能的机制。

方式一：加入实体时主动通知视图

概念上可能是：

cpp 复制代码
graphic->addEntity(line);
graphicView->update();

或者：

cpp 复制代码
graphic->addEntity(line);
graphicView->redraw();

流程是：

addEntity() -> Graphic 数据发生变化 -> 调用 update() / redraw() -> Qt 请求重新绘制

这里的 update() 一般不是立即把像素画出来，而是向 Qt 发送一个重绘请求。

方式二：Graphic 发出变化通知

也可能是图形数据对象发出信号，由视图接收：

Graphic（图形发生变化）-> 变化通知 -> GraphicView -> update() -> 重新绘制

如果项目使用 Qt 信号槽，概念上可能类似：

cpp 复制代码
connect(
    graphic,
    &Graphic::changed,
    graphicView,
    &GraphicView::update
);

而这里， LibreCAD 则是使用的方式一，我们在生成实体容器的时候，或者预览生成预览的容器时，都会在创建完毕后调用重绘函数，此时触发重绘的流程。

cpp 复制代码
void RS_ActionDrawLine::trigger()
{
		// ...
    graphicView->redraw(RS2::RedrawDrawing);
    // ...
}

上面的 update() 在 LibreCAD 中为 redraw 函数，它的参数是要重绘位置的内容，就比如如果我们是在预览，创建的是预览的容器，此时就是告诉 graphicView 要重绘预览对应的图层，如果是画好了容器，则是这里的对应的实体图层。

5.3、绘制时并不是把 RS_Line 直接显示出来

RS_Line 保存的是几何数据：

test 复制代码
startPoint = (10, 20)
endPoint   = (100, 80)

绘图区需要把 CAD 坐标转换成屏幕坐标，然后才能交给绘图系统。概念流程是：

Graphic -> 找到 RS_Line -> 读取起点和终点 -> CAD 坐标 → 屏幕坐标 -> 绘制线段 -> 屏幕出现直线

所以：Graphic 负责保存"画什么"，视图负责决定"怎么把它画到屏幕上"。

5.4、为什么鼠标移动时也能看到预览？

之前有说过预览代码是：

cpp 复制代码
RS_Line* line = new RS_Line(pPoints->data.startpoint, mouse);

preview->addEntity(line);
drawPreview();

这里已经明确出现了：

cpp 复制代码
drawPreview();

因此，预览更新的链路比较清楚：

鼠标移动 -> 创建临时 RS_Line -> 加入 preview -> drawPreview() -> 显示临时直线

六、把第二次点击完整串起来

鼠标左键释放 -> RS_ActionDrawLine::mouseReleaseEvent() ->snapPoint(e) ->得到经过捕捉处理的 CAD 坐标 ->创建 RS_CoordinateEvent -> coordinateEvent(&ce) -> 根据当前状态确认终点 -> 创建正式 RS_Line -> 加入 Graphic -> 通知或请求视图更新 -> 绘图区重新绘制 -> 进入下一轮绘制

6.1、鼠标左键释放，进入 mouseReleaseEvent()

第二次点击鼠标左键后，首先进入：

cpp 复制代码
void RS_ActionDrawLine::mouseReleaseEvent(QMouseEvent* e)

核心代码是：

cpp 复制代码
void RS_ActionDrawLine::mouseReleaseEvent(QMouseEvent* e)
{
    if (e->button() == Qt::LeftButton) {
        RS_Vector snapped = snapPoint(e);

        // Snapping to angle(15*) if shift key is pressed
        if ((e->modifiers() & Qt::ShiftModifier)
            && getStatus() == SetEndpoint ) {
            snapped = snapToAngle(snapped, pPoints->data.startpoint, 15.);
        }

        RS_CoordinateEvent ce(snapped);
        coordinateEvent(&ce);
    }
    else if (e->button() == Qt::RightButton) {
        // ...
    }
}

这段代码说明，第二次点击并不是直接创建直线，而是先把鼠标输入转换成一个确定的坐标事件。

6.2、snapPoint() 获取终点坐标

执行：

cpp 复制代码
RS_Vector snapped = snapPoint(e);

会进入捕捉逻辑。

在 RS_Snapper::snapPoint(QMouseEvent* e) 中，鼠标位置会被转换为 CAD 坐标：

cpp 复制代码
RS_Vector mouseCoord = graphicView->toGraph(e->x(), e->y());

也就是说：

鼠标屏幕坐标 -> snapPoint() -> graphicView->toGraph() -> CAD 坐标

例如，鼠标在屏幕上的某个位置，经过坐标转换后得到：

test 复制代码
RS_Vector(100, 80)

这个坐标才是后续创建直线时使用的终点坐标。

6.3、必要时进行角度捕捉

如果用户按住 Shift，并且当前状态是：

test 复制代码
SetEndpoint

程序会执行：

cpp 复制代码
snapped = snapToAngle(snapped, pPoints->data.startpoint, 15.);

这意味着终点还经过角度约束。因此，最终的终点不是简单的鼠标原始位置，而是：

鼠标位置 -> 坐标转换 -> 对象捕捉 -> 角度捕捉 -> 最终 CAD 终点

6.4、将终点封装成坐标事件

得到最终坐标后：

cpp 复制代码
RS_CoordinateEvent ce(snapped);

然后：

cpp 复制代码
coordinateEvent(&ce);

此时调用链变成：

RS_ActionDrawLine::mouseReleaseEvent() -> snapPoint() -> RS_Vector snapped -> RS_CoordinateEvent ce(snapped) -> coordinateEvent(&ce)

这里的关键是：mouseReleaseEvent() 负责接收鼠标输入，coordinateEvent() 负责处理已经确定的 CAD 坐标。

6.5、coordinateEvent() 根据状态处理终点

此时 RS_ActionDrawLine 处于：

test 复制代码
SetEndpoint

状态。

程序已经在第一次点击时保存了起点：startPoint = 第一次点击确定的坐标

第二次点击得到：endPoint = 第二次点击确定的坐标

因此，后续逻辑需要完成：

SetEndpoint -> 读取起点 -> 读取终点 -> 创建正式 RS_Line

6.6、两个坐标真正变成 RS_Line

此时代码最终执行：

cpp 复制代码
RS_Line* line = new RS_Line(container, pPoints->data);

此时就完成了几何实体的创建，这里并没有生成一堆屏幕像素，而是创建了一个保存两个端点的几何对象。因此：两个坐标通过 RS_Line 的构造函数，被组织成一个具有起点和终点的线段实体。

6.7、RS_Line 创建后，还要加入 Graphic

创建对象之后，还需要将它加入正式图形数据：

graphic->addEntity(line);

这一步的作用是：

new RS_Line(...) -> 创建线段对象 -> addEntity(line) -> 加入 Graphic

加入前：

内存中有一条独立的 RS_Line

加入后：

这样，当前 CAD 文档才能统一管理这条线。

6.8、加入 Graphic 后，绘图区为什么更新？

加入 Graphic 后，图形数据发生变化：Graphic 中新增 RS_Line，接下来需要由视图更新机制重新绘制。

完整逻辑是：

Graphic 数据变化 -> 触发或请求视图更新 -> Qt 处理重绘请求 -> 视图读取 Graphic 中的实体 -> 读取 RS_Line 的起点和终点 -> 转换为屏幕坐标 -> 绘制到屏幕

因此，不能简单写成 addEntity() 执行后，屏幕自动出现直线。更准确的说法是 addEntity() 将正式线段加入图形数据，随后图形系统通过视图更新机制重新绘制，最终把这条线显示在绘图区。

cpp 复制代码
graphicView->redraw(RS2::RedrawDrawing);

6.9、绘图区重新绘制

视图更新后，绘图区会重新读取图形数据。概念流程是：

Graphic -> 遍历图形实体 -> 找到 RS_Line -> 读取 startPoint 和 endPoint -> CAD 坐标转换为屏幕坐标 -> 绘制线段

最终显示过程不是：

两个坐标 → 直接变成屏幕像素

而是：

两个坐标 -> RS_Line 几何实体 -> Graphic 保存实体 -> 视图读取实体 -> 坐标转换 -> 绘图系统 -> 屏幕像素

6.10、创建完成后，进入下一轮绘制

正式直线创建完成后，绘图动作通常还需要回到等待起点的状态：

SetEndpoint -> 终点确认 -> 正式直线创建 -> 加入 Graphic -> 视图更新 -> 回到 SetStartpoint

这样用户就可以继续点击，绘制下一条直线。用一句话概括：

第二次点击先通过 mouseReleaseEvent() 获取最终终点，再通过 coordinateEvent() 进入绘图逻辑；后续使用起点和终点创建 RS_Line，将其加入 Graphic，再由视图更新机制重新绘制，最终把正式直线显示在绘图区。

七、从 RS_ActionDrawLine 看 LibreCAD 的分层设计

前面我们一直围绕 RS_ActionDrawLine 追踪一条直线的创建过程：

鼠标点击 -> 获取 CAD 坐标 -> 确定起点和终点 -> 创建 RS_Line -> 加入 Graphic -> 更新绘图区

表面上看，这只是一个"画线功能"。但如果把调用链继续拆开，就会发现：LibreCAD 并没有把鼠标处理、坐标转换、图形创建和屏幕绘制全部写在同一个函数里，而是将它们分配给不同层次的对象。RS_ActionDrawLine 正好可以作为观察这种分层设计的一个入口。

7.1、RS_ActionDrawLine 不是"画线函数"，而是交互控制器

从名字上看 RS_ActionDrawLine 很容易让人认为它的职责就是创建一条直线，但实际来看，它还负责：

test 复制代码
接收鼠标事件；
判断当前绘图状态；
保存起点；
获取当前终点；
处理角度捕捉；
管理临时预览；
响应确认、取消和下一步操作。

因此，它更接近一个交互控制器。可以概括为：

用户操作 -> RS_ActionDrawLine -> 决定当前操作应该做什么

例如：

cpp 复制代码
if (getStatus() == SetEndpoint) {
    // 当前正在等待终点
}

这里的代码并不是几何计算，而是在回答用户现在处于绘图流程的哪一步？这就是交互层的职责。

7.2、输入层：负责接收用户操作

用户点击鼠标时，首先产生的是 Qt 鼠标事件 QMouseEvent，在当前绘图动作中，鼠标左键释放最终进入：

cpp 复制代码
RS_ActionDrawLine::mouseReleaseEvent(QMouseEvent* e)

它首先判断用户进行了什么操作：

cpp 复制代码
if (e->button() == Qt::LeftButton) {
    // 确认一个坐标
}
else if (e->button() == Qt::RightButton) {
    // 取消或返回上一步
}

这一层关心的是：

test 复制代码
用户点击了什么按钮？
用户是否按下 Shift？
当前是否需要确认坐标？

它并不直接负责绘制屏幕像素。可以表示为：

鼠标 -> QMouseEvent -> mouseReleaseEvent()

输入层的特点，输入层主要处理：

test 复制代码
鼠标按下、释放和移动；
键盘修饰键；
左键确认；
右键取消；
用户操作与当前 Action 的连接。

它解决的是用户做了什么？

7.3、交互层：负责组织绘图流程

RS_ActionDrawLine 位于输入和图形数据之间。例如，第二次点击时：

cpp 复制代码
RS_Vector snapped = snapPoint(e);

然后：

cpp 复制代码
RS_CoordinateEvent ce(snapped);
coordinateEvent(&ce);

这里并不是简单地把鼠标坐标传给图形对象，而是先由 Action 判断，当前状态是不是 SetEndpoint？如果是，说明第一次点击已经确定了起点，现在这次点击应该被解释为终点。因此：

第一次点击 -> 保存起点 -> 进入 SetEndpoint -> 第二次点击 -> 确认终点

这就是状态机的作用。状态机体现了什么？

cpp 复制代码
enum Status {
    SetStartpoint,
    SetEndpoint
};

同一个鼠标左键事件，在不同状态下有不同含义：

test 复制代码
SetStartpoint + 左键
    = 确定起点

SetEndpoint + 左键
    = 确定终点

所以，RS_ActionDrawLine 并不是被动接收坐标，而是根据当前状态解释坐标。它解决的是用户当前的操作应该如何推进绘图流程。

7.4、坐标层：负责把屏幕位置转换为 CAD 坐标

用户点击的是屏幕位置：

test 复制代码
e->x()
e->y()

但 RS_Line 需要的是 CAD 世界坐标。因此，程序需要经过

cpp 复制代码
snapPoint(e)

进入：

cpp 复制代码
graphicView->toGraph(e->x(), e->y());

然后通过：

cpp 复制代码
toGraphX()
toGraphY()

完成坐标转换。整体过程是：

屏幕坐标 -> RS_Snapper::snapPoint() -> RS_GraphicView::toGraph() -> CAD 坐标

这部分逻辑与"画线"本身没有直接关系。无论用户是在画：

test 复制代码
直线；
圆；
圆弧；
多段线；

都需要把屏幕位置转换为 CAD 坐标。因此，坐标转换被放在独立的视图和捕捉相关对象中，而不是全部写进 RS_ActionDrawLine。它解决的是屏幕上的这个位置，在 CAD 世界中对应哪里。

7.5、几何层：负责表示真正的图形

当起点和终点都确定后，程序才需要创建几何实体：

cpp 复制代码
RS_Line* line = new RS_Line(container, pPoints->data);

这里的 RS_Line 不负责：

test 复制代码
接收鼠标；
判断当前状态；
处理 Shift；
进行界面交互。

它的职责是表示一条线段：

test 复制代码
RS_Line ( 起点, 终点 )

也就是说：

RS_ActionDrawLine -> 决定什么时候创建线 -> RS_Line -> 表示这条线的几何数据

这是一个重要的分层 RS_ActionDrawLine 负责"什么时候创建"，RS_Line 负责"创建出来的图形是什么"。

7.6、数据管理层：负责把实体加入 Graphic

创建 RS_Line 后，还需要将它加入正式图形数据：

test 复制代码
graphic->addEntity(line);

这一步不是几何计算，而是对象管理。Graphic 可以理解为当前 CAD 文档的图形集合：

加入之后，RS_Line 才能被当前图形系统统一管理。例如后续的：

test 复制代码
遍历图形；
保存文件；
选择实体；
删除实体；
移动实体；
修改图层；
撤销操作；

都需要通过正式图形数据找到这条线。因此：

test 复制代码
new RS_Line(...) -> 创建几何对象
graphic->addEntity(line) -> 加入图形数据模型

这两个步骤不能混为一谈。数据管理层解决的是这条图形属于哪个文档，以及如何被系统管理。

7.7、显示层：负责把几何数据变成屏幕图像

RS_Line 保存的是 CAD 坐标：

test 复制代码
startPoint = (10, 20)
endPoint   = (100, 80)

而绘图区需要的是屏幕像素。因此，显示层需要完成：

Graphic 中的 RS_Line -> 读取几何数据 -> CAD 坐标转换为屏幕坐标 -> 绘图系统绘制 -> 屏幕显示

这里的核心区别是：

test 复制代码
RS_Line：描述画什么
GraphicView：负责在哪里、以什么方式显示

例如同一条 RS_Line：

test 复制代码
缩放前：屏幕上长度较短
缩放后：屏幕上长度变长

但它的 CAD 坐标并没有改变。改变的是视图的显示参数，而不是几何实体本身。这说明几何数据和显示数据是分离的。显示层解决的是如何把 CAD 图形显示到当前窗口中。

7.8、预览系统也体现了分层设计

鼠标移动时，程序会创建临时直线：

cpp 复制代码
RS_Line* line = new RS_Line(
    pPoints->data.startpoint,
    mouse
);

preview->addEntity(line);
drawPreview();

这里同样包含多个层次：

RS_ActionDrawLine -> 获取当前鼠标坐标 -> 创建临时 RS_Line -> 加入 preview -> drawPreview() -> 显示预览

临时预览和正式图形的区别是：

test 复制代码
preview -> 临时实体
Graphic -> 正式实体

鼠标移动时，预览线可以被不断删除和重新创建；正式线则应该保存在当前图形数据中。这说明 LibreCAD 将：

test 复制代码
用户尚未确认的结果；
用户已经确认的结果；

分别放在不同的数据管理路径中。

7.9、为什么这种设计更容易扩展？

假设所有逻辑都写在一个函数里：

cpp 复制代码
void drawLine() {
    // 处理鼠标
    // 转换坐标
    // 捕捉
    // 判断状态
    // 创建 RS_Line
    // 加入 Graphic
    // 刷新界面
}

那么以后增加功能时，代码会越来越复杂。

例如：

test 复制代码
增加圆形绘制；
增加角度捕捉；
增加对象捕捉；
增加撤销；
增加图层；
增加不同显示模式。

如果采用分层设计，就可以让不同功能分别承担自己的职责。例如：

新增圆形绘制 -> 创建新的 RS_ActionDrawCircle -> 复用坐标转换 -> 创建 RS_Circle -> 复用 Graphic 管理 -> 复用视图绘制

因此，绘制圆形不需要重新实现整套：

鼠标事件 → 坐标转换 → 数据管理 → 屏幕显示

只需要替换交互逻辑和几何实体类型。这就是分层设计带来的复用能力。

7.10、RS_ActionDrawLine 在架构中的真正位置

从整个系统来看，RS_ActionDrawLine 位于：

用户输入 -> RS_ActionDrawLine -> 图形数据

它既不是最底层的鼠标驱动，也不是最终的几何实体，更不是负责所有屏幕绘制的对象。它更像一个协调者：

输入层提供事件 -> RS_ActionDrawLine 组织流程 -> 坐标层提供 CAD 坐标 -> 几何层创建 RS_Line -> 数据层保存实体 -> 显示层负责绘制

因此可以把它概括为RS_ActionDrawLine 是连接用户交互与图形数据之间的桥梁。

总结

通过分析 RS_ActionDrawLine 可以看到，LibreCAD 的绘图过程并不是一个函数从头执行到尾，而是多个层次共同协作的结果：输入层接收鼠标和键盘事件、交互层通过 Action 和状态机组织绘图流程、坐标层负责屏幕坐标与 CAD 坐标之间的转换、几何层通过 RS_Line 表示线段、数据管理层通过 Graphic 保存和管理实体、显示层负责将几何数据重新绘制到屏幕。因此，一条直线的创建过程可以概括为：

用户输入 -> Action 解释操作 -> 获取 CAD 坐标 -> 创建几何实体 -> 加入 Graphic -> 视图重新绘制

从 RS_ActionDrawLine 看 LibreCAD，真正值得关注的并不是"画线用了哪个函数"，而是"一个用户操作如何在不同层次之间传递，最终变成一个可以保存、编辑和显示的图形实体"。
🎇坚持到这里已经很厉害啦，辛苦啦🎇 ʕ • ᴥ • ʔ づ♡ど

相关推荐
Thomas21431 小时前
scala 闭包
开发语言·后端·scala
sunshine22 girl1 小时前
Java学习一 环境配置1 安装JDK，配置环境变量
java·开发语言·学习
似水এ᭄往昔1 小时前
【Qt】--常用控件(按钮类控件)
开发语言·qt
j7～1 小时前
【C++】C++的类型转换--详解
c++·static_cast·const_cast·rtti·c语言类型转换·c++强制类型转换
我爱cope1 小时前
【计算机网络 | 传输层5：TCP 如何实现可靠传输？滑动窗口、累计确认与重传机制】
网络·网络协议·学习·tcp/ip·计算机网络·传输层
范什么特西1 小时前
一些常用名词
开发语言·前端·javascript
zfoo-framework1 小时前
kotlin技术栈各种 学习文档
学习
是隼人2 小时前
buuctf-pwn wdb_2018_3rd_soEasy(ret2shellcode)题解（学习过程持续更新）
c语言·学习·安全·pwn入门·ctf入门
吴声子夜歌2 小时前
ApacheCommons——commons-configuration2（多数据源配置统一管理与热加载）
java·开发语言·算法·apache
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03历年考研数学一、数学二、数学三真题试卷及答案PDF04蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接05ZCode 周末送额度活动开启：3 亿 Token 免费领取062026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？07微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新08Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路10VSCode+CodeX扩展，无法启动
