RoCEv2如何扛起大模型训练网络

摘要

大模型训练早已不是"堆 GPU"就能解决的问题：成百上千张卡之间的梯度同步（All-Reduce、All-Gather）对网络的带宽、时延和丢包率极度敏感，网络反而成了压榨算力的最后一道瓶颈。RoCEv2（RDMA over Converged Ethernet v2）把 RDMA 的低时延、低 CPU 开销能力搬到了标准以太网和 IP 网络之上，配合 PFC、ECN、DCQCN 三大机制构建"无损网络"，已经成为千卡乃至万卡级大模型训练集群的主流互联方案之一。本文从原理讲起，梳理网络规划思路，并给出从交换机、网卡到应用层的完整配置流程，交换机以华为设备为例，网卡以主流的 NVIDIA/Mellanox ConnectX 系列智能网卡为例。

背景与问题

大模型训练的分布式并行（数据并行、张量并行、流水线并行）需要 GPU 之间频繁交换梯度和中间激活值，这些通信集中在训练的每一步里发生，稍有延迟就会让整卡整卡的算力干等。

问题在于：以太网天生是"有损"的------一旦交换机队列拥塞，就会直接丢包，而 TCP/IP 协议栈的拷贝和中断开销又会进一步放大时延。RDMA（远程直接内存访问）可以绕过操作系统内核和 CPU，让网卡直接读写对端内存，把时延压到微秒级；但 RDMA 原本运行在 InfiniBand 这种专用网络上，价格贵、生态封闭。

RoCEv2 的意义就是把 RDMA 的能力"嫁接"到大家更熟悉、更便宜、更开放的以太网和 IP 网络上：它把 RDMA 报文封装进 UDP/IP，使用 IANA 保留的 4791 端口，这样报文既能享受 RDMA 的高效传输，又能像普通 IP 报文一样被三层路由转发，具备了跨机架、跨 Pod 组网的能力（这也是 RoCEv2 相对只能在二层工作的 RoCEv1 的关键进步）。

但代价是：以太网本身不保证不丢包，而 RDMA 协议栈对丢包极其敏感------在 400G 链路上，哪怕只丢一个包，都可能触发整个发送窗口的重传，造成以秒级计的 GPU 空闲。所以要在以太网上跑好 RoCEv2，必须先把网络改造成事实上的"无损网络"。

核心思路与优势

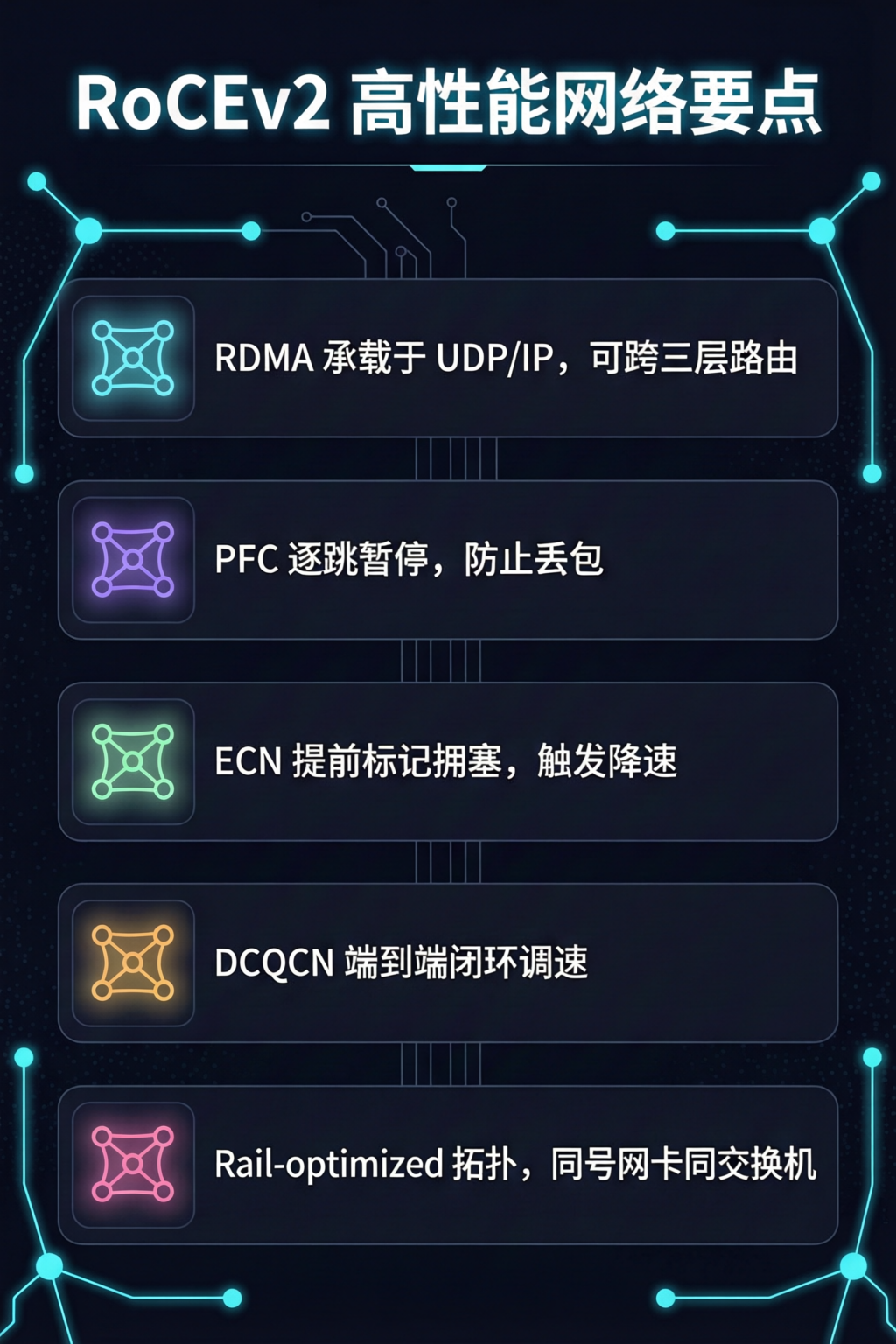

无损网络主要依赖三个互相配合的机制，可以理解成"三道防线"：

PFC（Priority Flow Control，基于优先级的流量控制）：当某个优先级队列快满的时候，接收端向发送端逐跳发送"暂停"帧，让上游先别发了，从而避免丢包。它的问题是作用比较"粗暴"------一暂停就是整条链路上该优先级的所有流量都停，容易把拥塞逐跳向上游传导，甚至在环形依赖下引发死锁。

ECN（Explicit Congestion Notification，显式拥塞通知）：在交换机队列长度触达阈值时，不直接丢包，而是在报文头打上"拥塞发生"标记；接收端网卡看到标记后，会给发送端回一个拥塞通知包（CNP），提示对方主动降速。相比 PFC 的一刀切，ECN 更早、更精细地介入。

DCQCN（Data Center Quantized Congestion Notification）：这是端到端的闭环拥塞控制算法，发送端网卡收到 CNP 后，按算法量化调整发送速率，之后再逐步恢复。可以理解为 ECN 负责"发现问题"，DCQCN 负责"解决问题"，而 PFC 是兜底的最后一道安全网------理想状态下 ECN+DCQCN 就能把拥塞控制住，PFC 极少真正触发。

三者配合的关键在于阈值设计：ECN 的标记阈值必须明显低于 PFC 的暂停阈值（Xoff），这样才能留出时间让 DCQCN 先把发送速率降下来，避免每次拥塞都直接触发 PFC 暂停、甚至造成暂停帧在多台交换机间循环等待的死锁。

和 InfiniBand 相比，RoCEv2 的优势是生态更开放、交换机和网卡选择更多、单端口成本更低；短板是配置和运维复杂度更高、多租户隔离和故障定位工具链的成熟度目前还有差距。所以现阶段的经验规律大致是：千卡级集群用 RoCEv2 性价比更高，追求万卡级极致规模和稳定性时，InfiniBand 仍是更成熟的选择------但这个边界正随着 RoCEv2 生态的演进不断被推高。

面向人群

• 负责规划和搭建 AI 训练集群网络的基础设施工程师、网络工程师
• 需要为大模型训练/推理集群选型（RoCEv2 vs InfiniBand）的架构师
• 已经用上 RoCEv2 但训练吞吐上不去、想系统排查 PFC/ECN 配置的运维人员
• 希望系统了解无损以太网原理的后端/AI Infra 工程师

实践步骤

一、网络规划

1. 拓扑选型：三层无收敛 CLOS

大规模训练网络普遍采用 Spine-Leaf（或加一层 SuperSpine 的三层 CLOS）架构：服务器接入 Leaf 交换机，Leaf 再全连接到 Spine。规划时要重点关注收敛比------即交换机下行（连服务器）带宽与上行（连 Spine）带宽的比例。训练网络通常要求做到 1:1 无收敛，避免多台服务器同时往上游打流量时在 Spine 层产生拥塞热点。

2. Rail-optimized 设计

单台 GPU 服务器一般配备多张网卡（比如 8 张，与 8 张 GPU 一一对应）。Rail-optimized 的做法是：所有服务器上编号相同的网卡（比如都是 0 号网卡）接入同一台 Leaf/ToR 交换机，编号为 1 的网卡接入另一台，以此类推。这样同号 GPU 之间的跨机通信只需要经过同一台 Leaf 交换机，跳数最少、延迟最低，也天然把不同"轨道"（Rail）的流量隔离开，减少互相争抢。

3. 双网分离

GPU 间 RDMA 通信流量和业务/管理流量（SSH、监控、存储访问等）建议物理或逻辑分离，各走各的网络平面，避免管理流量的突发抢占训练流量的缓存和带宽，也方便分别做 QoS 和故障定位。

4. ToR 双归与可靠性

有条件的话，服务器网卡可以双归到两台 ToR 交换机，任意一台故障只影响一半带宽而不是整机下线；GPU Server 内的多张网卡全部下联同一台 ToR，即使这台 ToR 故障，受影响的服务器数量也是可控的，反而比"打散接入多台 ToR"更容易做故障隔离和快速定位。

5. 端到端一致性

无损网络能不能生效，取决于从服务器网卡、Leaf、Spine 到所有中间设备的 DSCP/优先级映射、PFC 优先级、ECN 阈值是否完全一致。只要有一段链路没有正确配置，无损链路就会在那个节点"破功"，所以规划阶段就要把优先级和阈值方案写成统一的标准，交换机和网卡两侧对齐执行。

二、交换机配置（以华为交换机为例）

重要提示 ：不同型号、不同软件版本的华为交换机，命令关键字和支持范围可能存在差异（例如 dcb pfc dscp-mapping enable 仅部分单板支持）。以下流程是对照华为官方《智能无损网络配置指南》《命令参考》的功能描述，并与多份独立技术资料交叉核对整理得出，不是凭记忆臆造；但在生产环境执行前，仍必须打开你所用设备型号、软件版本对应的官方命令参考逐条核实语法和取值范围，并先在测试环境验证一遍，再上生产。

第 1 步：创建 ECN（WRED）拥塞控制模板

在系统视图下创建一个 drop-profile，定义队列在什么长度区间开始按百分比标记 ECN：

system-view
drop-profile dcqcn
 color green low-limit 1 high-limit 30 discard-percentage 2
commit

这条 color 命令有两种写法：上面用的是百分比 形式，low-limit 1 high-limit 30 表示队列缓存占用从 1% 涨到 30% 这个区间内，按 discard-percentage 指定的 2% 概率对绿色报文做 ECN 标记（队列越满，标记越密）；另一种是绝对值形式，写成 color green buffer-size low-limit <低阈值> high-limit <高阈值> discard-percentage <概率>，直接指定缓存大小。具体取值需要结合网卡缓存、链路带宽时延积去压测调优，不能照抄。

第 2 步：为 RDMA 流量分配 PFC 优先级

在全局的 PFC 视图下，指定用于 RoCEv2 流量的优先级队列（示例中用优先级 3）：

dcb pfc
 priority 3

第 3 步：在接口上信任 DSCP 并绑定 ECN 模板

进入连接 GPU 服务器/其他交换机的接口视图，让接口按 DSCP 值映射优先级，并把队列 3 绑定到刚才创建的 ECN 模板：

interface 100GE1/0/1
 trust dscp
 qos queue 3 wred dcqcn
 qos queue 3 ecn
commit

注意 qos queue ecn 在不同系列/版本上有两种形态：一种是这里用的"先用 qos queue <n> wred <模板名> 绑定模板、再用 qos queue <n> ecn 打开 ECN"；另一种是把模板名直接写进 ECN 命令，形如 qos queue <n> ecn <模板名>。执行前用 ? 补全看一下自己设备支持哪种写法，不要两种混着敲。另外，如果设备上启用了 AI ECN（动态阈值）功能，它与这里的静态 ECN 阈值是互斥的，不能同时配在同一个队列上。

第 4 步：在接口上使能 PFC，并设置缓存阈值

interface 100GE1/0/1
 dcb pfc enable mode manual
 dcb pfc buffer 3 xoff dynamic 6 hdrm 330
commit

这条命令的完整语法是 dcb pfc buffer <队列号> { xoff static <值> | xoff dynamic <权重> | xon offset <值> | hdrm <值> }，几个阈值的含义：

• xoff：触发发送 PFC 暂停帧的队列水位阈值。它有两种写法，必须二选一，不能省略关键字 ------xoff static <值> 是写死的绝对阈值，xoff dynamic <权重> 是按当前可用共享缓存动态计算（权重越大，允许占用的缓存越多）。大规模训练网络里更常用 dynamic，因为多端口同时拥塞时它能自适应分配缓存。
• xon offset：注意不是直接写"恢复阈值"，而是相对 xoff 的回差偏移量 ，实际的停止反压阈值取 xon 与 xoff 减去该偏移量两者中较大的那个。
• hdrm（headroom）：从发出暂停帧到对端真正停下来这段时间里，为了不丢在途报文而预留的缓存空间，和链路长度、端口速率直接相关。

这几个值后面还可以跟 cells/bytes/kbytes/mbytes 指定单位（不写则用设备默认单位，通常是 cell），例如 dcb pfc buffer 3 xoff dynamic 4 hdrm 75 kbytes。具体数值必须结合端口速率、线缆长度带来的时延、芯片缓存大小重新计算，示例数值只是示意，不能直接套用到不同型号的交换机上。

第 5 步（可选）：让 PFC 按 DSCP 映射后的优先级反压

如果希望 PFC 的背压依据 DSCP 映射后的优先级而不是原始 802.1p 优先级生效，可以在支持的单板上全局开启：

dcb pfc dscp-mapping enable

执行前请先确认自己的单板型号是否在支持列表内，不支持的单板执行会失败或不生效。

第 6 步：配置 PFC 死锁检测与恢复

PFC 逐跳暂停的机制在环形拓扑或配置不当的情况下有死锁风险，建议同步开启死锁检测：

dcb pfc
 deadlock-detect interval 10
 priority 3 deadlock-detect time 10
 priority 3 deadlock-recovery time 10
 priority 3 turn-off threshold 5

deadlock-detect time 用于设置检测周期、deadlock-recovery time 设置恢复周期，turn-off threshold 设置连续检测到死锁多少次后临时关闭该优先级的 PFC 以打破死锁循环。这几个参数的默认值和取值范围因设备型号和软件版本差异较大，务必对照命令参考核实。

第 7 步：交换机侧初步检查

交换机配置下发后，先做一轮设备自身的检查，再往下配网卡和应用层：

• 用 display dcb pfc statistics 一类命令（具体命令名以设备命令参考为准）查看端口是否出现异常频繁的 PFC 暂停计数；
• 检查 Leaf、Spine 全链路的 DSCP 映射、PFC 优先级、ECN 阈值是否完全一致，任何一跳配置不一致都可能让无损链路在那一跳"破功"。

只有交换机侧配置自洽，才有必要往下配置网卡------网络规划里强调的"端到端一致性"，接下来就体现在交换机与网卡的参数要严格对应。

三、网卡配置（以 NVIDIA/Mellanox ConnectX 系列智能网卡为例）

目前大模型训练集群的 GPU 服务器上，绝大多数使用 NVIDIA（原 Mellanox）ConnectX 系列智能网卡做 RDMA 网卡。下面命令以 Linux 下的 mlnx_qos（属于 mlnx-tools / MLNX_OFED 驱动包）和标准 sysfs 接口为例，交叉核对自网卡厂商文档描述与多篇独立技术资料。不同代际网卡（ConnectX-5/6/7）、不同驱动版本的参数细节可能有出入，执行前请对照自己网卡的厂商文档和 --help 输出核实，并先在单机/测试环境跑通，再批量下发到训练集群。

第 1 步：确认网卡型号与当前 RoCE 模式

先确认这张卡跑的是 RoCEv2 而不是 RoCEv1（如果误留在 v1，交换机侧再怎么配置也不会生效）：

cma_roce_mode -d mlx5_0 -p 1
# 需要设置为 RoCE v2 时：
cma_roce_mode -d mlx5_0 -p 1 -m 2

mlx5_0 是网卡设备名，需要替换成 ibdev2netdev 或 ibstat 查出来的实际设备名；-p 1 是端口号，多端口网卡要按实际端口调整。

第 2 步：设置 DSCP 信任模式和 PFC

对应网口（用 ibdev2netdev 查出网卡对应的 Linux 网口名，如 enp216s0f1np1）：

mlnx_qos -i <网口名> --trust dscp
mlnx_qos -i <网口名> --pfc 0,0,0,1,0,0,0,0

--pfc 后面 8 个数字依次对应优先级 0~7 是否开启 PFC，这里把第 4 位（优先级 3）设为 1，要与前面交换机侧 dcb pfc priority 3 的优先级编号保持一致，两边任何一边选错优先级号，PFC 都无法端到端生效。

这里补充一个很多人没搞清楚的对应关系：为什么业界习惯用 DSCP 26 配优先级 3 这一组？因为网卡默认的 DSCP→优先级映射就是按 DSCP / 8 分组的，DSCP 24~31 这一档默认全部落到优先级 3，而 DSCP 26（即 AF31）正好在这一档里，所以用 26 时不需要额外配映射就能落到优先级 3，省掉一处容易配错的地方。如果你的规划里要用别的 DSCP 值，或者想显式写死这个映射关系，可以用：

mlnx_qos -i <网口名> --dscp2prio set,26,3

反过来，如果交换机侧信任的 DSCP 值和网卡这边落到的优先级对不上，流量就会走到没配 PFC/ECN 的普通队列里------这是排障时最常见的"配置都做了但就是不生效"的原因之一。

第 3 步：设置 RoCE 流量的 ToS/Traffic Class，与交换机 DSCP 对齐

RDMA 连接建立时使用的 ToS 字段需要和交换机侧信任、匹配的 DSCP 值对应（IP 报文里 ToS 字段高 6 位就是 DSCP，换算关系是 ToS ≈ DSCP × 4，如果网卡/驱动的 ECN 能力位也参与编码，实际数值可能是 DSCP × 4 + 2 这样的形式，需要用抓包或厂商工具实测确认，不要直接按公式硬套）：

cma_roce_tos -d mlx5_0 -t 106

例子中的 106 对应交换机侧配置的 DSCP 26（即前面 drop-profile/PFC 优先级 3 那条链路），实际值必须和交换机、其他所有节点保持一致，否则会落到错误的队列，PFC/ECN 配置形同虚设。

第 4 步：开启 ECN（配合交换机侧完成 DCQCN 闭环）

ConnectX 系列网卡把 ECN 拆成两个方向：roce_np（Notification Point，收到拥塞标记后生成 CNP 的接收端逻辑）和 roce_rp（Reaction Point，收到 CNP 后执行 DCQCN 降速的发送端逻辑），两个方向都要按优先级打开：

echo 1 > /sys/class/net/<网口名>/ecn/roce_np/enable/3
echo 1 > /sys/class/net/<网口名>/ecn/roce_rp/enable/3

这里的 3 同样对应优先级 3，需要跟交换机、PFC 配置的优先级一致。

第 5 步：查找 RoCEv2 对应的 GID Index

网卡的 RDMA 子系统会给每种地址类型（IB 原生、RoCEv1、RoCEv2 IPv4/IPv6）分配不同的 GID Index：

show_gids

在输出里找 RoCE v2 且地址类型匹配你训练网络所用协议（一般是 IPv4）的那一行，记下它的 GID Index 列。如果系统没有 show_gids 命令，通常是缺少 mlnx-tools 包，需要先安装。

这个值有两个用途：一是下一节用 ib_write_bw -x <索引> 做裸链路测试时要用；二是作为核对基准 ------现在的 NCCL 已经能自动选出正确的 RoCEv2 GID，不需要手工指定，但你需要知道正确答案是几，才能在看 NCCL_DEBUG=INFO 日志时判断它自动选的对不对（详见下一节）。

第 6 步：网卡侧验证

mlnx_qos -i <网口名>
ethtool -S <网口名> | grep prio3
cat /sys/class/infiniband/mlx5_0/ports/1/hw_counters/np_cnp_sent

第一条确认 trust/PFC 配置已生效，第二条看优先级 3 队列有没有异常的暂停计数，第三条看这张卡有没有在发送 CNP（拥塞通知包）------如果长时间为 0，可能是 ECN 没生效或者压根没跑到拥塞的流量。

这些配置默认不是持久化的，重启机器或重新加载驱动后通常需要重新执行（也可以写成开机脚本），是否支持持久化保存请查阅具体驱动版本的文档。

四、应用层配置（以 NCCL 为例）

大模型训练框架（PyTorch、Megatron-LM 等）底层通常都用 NCCL 做 GPU 间集合通信，NCCL 通过一组环境变量来决定怎么用底层的 RDMA 网卡，这一层配置错了，即便交换机和网卡都配置正确，实际训练也可能走了错误的队列或退化到 TCP。

第 1 步：确认走 RDMA 而不是回退到 TCP

export NCCL_IB_DISABLE=0

NCCL_IB_DISABLE=0 是默认值，明确写出来是为了防止有人在排障时临时设成 1（强制退化到 TCP Socket）之后忘记改回来------这种情况下训练能跑但完全没用上 RDMA，吞吐会断崖式下降，却不容易第一时间发现。

第 2 步：设置一组针对 RoCEv2 的核心变量

export NCCL_IB_HCA==mlx5_0,=mlx5_1,=mlx5_2,=mlx5_3,=mlx5_4,=mlx5_5,=mlx5_6,=mlx5_7
export NCCL_IB_TC=106
export NCCL_IB_SL=0
export NCCL_SOCKET_IFNAME=eth0
export NCCL_NET_GDR_LEVEL=SYS
export NCCL_DEBUG=INFO

• NCCL_IB_HCA：显式列出参与通信的 RDMA 网卡设备名（用 ibdev2netdev 或 ibstat 查出实际设备名后填入），避免 NCCL 自动探测时选错卡------一台服务器上如果同时有管理网卡和多张 RoCE 网卡，不显式指定很容易选错。这里有个容易踩的坑：不加 = 前缀时，写的值是前缀匹配 ，mlx5_1 会同时匹配到 mlx5_1 和 mlx5_10；加上 = 才是精确匹配，所以卡多的机器建议按上面这样逐个写 =mlx5_N。需要指定端口时可以写成 =mlx5_0:1 这种形式。
• NCCL_IB_TC：对应网卡侧 cma_roce_tos 设置的 ToS 值（本文示例中对应交换机侧 DSCP 26），必须和网卡、交换机三方完全一致，否则流量不会进入之前配置好 PFC/ECN 的那个队列。
• NCCL_IB_SL：InfiniBand/RoCE 的 Service Level 字段，默认 0，多数场景保持默认即可，只有网络规划里明确划分了多个服务等级才需要调整。
• NCCL_SOCKET_IFNAME：注意这个变量控制的是 NCCL 建链阶段的带外（out-of-band）控制通道走哪张网卡，不是训练时的大流量数据通道------数据面走的是上面 NCCL_IB_HCA 指定的 RDMA 网卡，两者不要混淆。同样支持 = 精确匹配和 ^ 排除写法（比如 ^docker 排除容器网桥）。
• NCCL_NET_GDR_LEVEL：控制 GPUDirect RDMA（网卡直接读写 GPU 显存，跳过 CPU 内存拷贝）在 GPU 与网卡相隔多远的 PCIe 拓扑距离内还允许启用，可选值从严到宽依次是 LOC（从不启用）、PIX（同一 PCIe 交换芯片下）、PXB（跨多级 PCIe 交换芯片）、PHB（同一 NUMA 节点）、SYS（跨 CPU 之间的互联总线也允许）。SYS 是最宽松的一档，在 Rail-optimized、网卡与 GPU 已经按亲和性配对的机型上通常没问题，但如果机型的 GPU 和网卡分属不同 CPU、跨 UPI/SMP 总线通信，放到 SYS 反而可能比走主机内存更慢，建议对照机型的 PCIe 拓扑（nvidia-smi topo -m）实测比较后再定。
• NCCL_DEBUG=INFO：让 NCCL 在启动时打印实际选用的网卡、GID Index、传输方式等信息，是确认上面几个变量真正生效的关键手段；排障之外不建议长期开启，日志量会比较大（可选值还有 VERSION、WARN、TRACE）。

关于 NCCL_IB_GID_INDEX：新版本不要再手动写死。 很多流传的配置模板里都有一句 export NCCL_IB_GID_INDEX=3，那是早期版本的经验做法。这个变量的默认值是 -1，即由 NCCL 自动根据网卡链路层类型选择------识别到以太网（RoCE）时会自动挑选支持 RoCEv2 的那个 GID（在多数驱动/固件组合下恰好就是 3，但并不总是）。从 NCCL 2.21 起自动选择已经能覆盖绝大多数 RoCEv2 环境，硬编码 3 反而可能在某些驱动版本上选到错误的地址类型、导致建链失败。正确做法是：先不设这个变量 ，用 NCCL_DEBUG=INFO 看日志里 NCCL 实际选中的 GID Index 是不是第三节 show_gids 里那个 RoCEv2 条目，只有在确认自动选择选错了的时候，才显式覆盖它。

同理，NCCL_IB_ADDR_FAMILY（可选 AF_INET/AF_INET6，默认 AF_INET）只在 NCCL_IB_GID_INDEX 未设置 、由 NCCL 自动挑 GID 时才起作用------它用来告诉 NCCL 自动选择时优先挑哪个地址族的 GID。如果你已经显式写死了 GID Index，这个变量就不会生效，两个一起设是自相矛盾的。IPv6 组网时才需要把它设成 AF_INET6。

第 3 步：在真正的多机启动命令里带上这些变量

如果用 OpenMPI 风格的 mpirun 启动（Megatron-LM、许多自建训练框架的常见方式），变量要通过 -x 逐个显式导出给远端进程，而不是只在本机 export：

mpirun --allow-run-as-root \
  --hostfile hostfile \
  -np 64 -N 8 \
  --bind-to none \
  -x LD_LIBRARY_PATH -x PATH \
  -x NCCL_DEBUG=INFO \
  -x NCCL_IB_DISABLE=0 \
  -x NCCL_IB_HCA==mlx5_0,=mlx5_1,=mlx5_2,=mlx5_3,=mlx5_4,=mlx5_5,=mlx5_6,=mlx5_7 \
  -x NCCL_IB_TC=106 \
  -x NCCL_SOCKET_IFNAME=eth0 \
  -x NCCL_NET_GDR_LEVEL=SYS \
  python train.py

（注意 -x NCCL_IB_HCA==mlx5_0,... 里的两个等号不是笔误：第一个是 -x 传参的赋值符号，第二个是 NCCL 用来表示"精确匹配设备名"的前缀。）

其中 hostfile 是一个文本文件，每行一台机器加上这台机器要用的进程数（对应 GPU 数），格式类似：

10.0.0.1 slots=8
10.0.0.2 slots=8
...

-np 64 -N 8 表示总共 64 个进程、每台机器 8 个（对应 8 张 GPU），需要按集群实际的机器数和单机 GPU 数调整。

如果用 torchrun（PyTorch 原生分布式启动器，DeepSpeed/Megatron-DeepSpeed 也常用）拉起，环境变量按标准 shell export 传给每个节点即可，PyTorch 会读取这些环境变量交给底层 NCCL：

export NCCL_DEBUG=INFO
export NCCL_IB_DISABLE=0
export NCCL_IB_HCA==mlx5_0,=mlx5_1,=mlx5_2,=mlx5_3,=mlx5_4,=mlx5_5,=mlx5_6,=mlx5_7
export NCCL_IB_TC=106
export NCCL_SOCKET_IFNAME=eth0
export NCCL_NET_GDR_LEVEL=SYS

torchrun \
  --nnodes=8 --nproc_per_node=8 \
  --node_rank=$NODE_RANK \
  --master_addr=$MASTER_ADDR --master_port=29500 \
  train.py

$NODE_RANK、$MASTER_ADDR 通常由集群调度系统（Slurm、Kubernetes 训练算子等）在拉起每个节点的进程时自动注入，具体取值方式以所用的调度框架文档为准。如果用的是 DeepSpeed 的启动器，也可以把这些变量写进 ~/.deepspeed_env（每行一个 变量名=值），DeepSpeed 会自动把这个文件里的变量连同 NCCL 相关的环境变量一起透传给所有节点，不需要在每台机器上手动 export。

不管用哪种启动方式，具体版本的 NCCL 支持的变量名和默认值会随版本演进（比如更早期版本没有 NCCL_IB_ADDR_FAMILY），执行前建议对照当前安装的 NCCL 版本文档逐条确认，而不是照抄某个特定版本的示例。

五、端到端验证

单独测通某一层不代表整条链路真的无损，建议按从底层到应用层的顺序逐层验证：

1. RDMA 裸链路测试（perftest / ib_write_bw）

先跳过 GPU 和 NCCL，只测网卡到网卡之间纯 RDMA 的带宽和时延，把硬件、驱动、交换机层面的问题排除掉，再往上排查应用层。ib_write_bw 是 perftest 工具包（多数发行版可以直接 yum install perftest / apt install perftest 安装，或者随 MLNX_OFED 驱动一起装好）里的 RDMA 写带宽测试工具，在两台机器上分别执行：

服务器端（先启动，等待客户端连接）：

ib_write_bw -d mlx5_0 -x 3 -F --report_gbits -q 4 -s 1048576 -D 30

客户端（连接到服务器 IP）：

ib_write_bw -d mlx5_0 -x 3 -F --report_gbits -q 4 -s 1048576 -D 30 <服务器IP>

参数说明：

• -d mlx5_0：使用的 RDMA 设备名（不指定时默认用找到的第一个设备），与前面网卡配置里的设备名保持一致；
• -x 3：GID Index，同样要填第三节 show_gids 查到的 RoCEv2 那一行的索引值，两台机器要选同一类型（不能一边选 RoCEv2 一边选 RoCEv1）；
• -F：即使系统开着 CPU 变频（cpufreq_ondemand 之类的调频策略）也不因此报错退出。perftest 用 CPU 周期计时，变频会让时延测量不准，所以默认会直接报错拒绝跑；加 -F 是"我知道有变频，先跑起来"。如果你要的是准确的时延数字，正确做法是把 CPU 调成 performance 固定频率，而不是用 -F 把告警压下去；只测带宽时影响相对小；
• --report_gbits：结果按 Gbit/s 汇报，方便直接和网卡线速（比如 100G/200G/400G）对比（不加时默认按 MB/s 汇报）；
• -q 4：并发的 QP（Queue Pair）数量，默认 1，多 QP 通常更容易跑满大带宽链路，具体数值可以从 1 开始逐步加大观察变化；
• -s 1048576：单次传输的消息大小（字节），这里是 1MB，测大包吞吐用大一些的值，测小包时延可以换成 ib_write_lat 工具并用更小的 -s；
• -D 30：测试持续 30 秒，时间太短容易被瞬时波动干扰，看不出稳定态的表现。

另外有一个在 RoCE 场景下很实用的参数 -R（--rdma_cm）：加上它之后，两端改用 RDMA CM 来建立连接，由 CM 自己完成地址解析和 GID 选择，不用手工指定 -x。当你不确定该填哪个 GID Index、或者想验证"应用不手工指定时会协商成什么"时，用 -R 跑一遍更贴近 NCCL 等上层应用的实际行为：

# 服务器端
ib_write_bw -d mlx5_0 -R -F --report_gbits -q 4 -s 1048576 -D 30
# 客户端
ib_write_bw -d mlx5_0 -R -F --report_gbits -q 4 -s 1048576 -D 30 <服务器IP>

还有一点要注意：服务器端和客户端的参数（-q、-s、-D 等）必须写成一致，否则两端协商不上会直接报错；两端默认监听/连接的是 18515 端口，被占用时可以用 -p 换一个。

正常情况下，实测带宽应该能跑到链路线速的 90% 以上；如果明显偏低，先怀疑网卡 PCIe 插槽/带宽是否够、线缆/光模块是否有问题、交换机端口是否协商到了预期速率，而不是急着去改 PFC/ECN 参数。

2. 制造拥塞、观察 PFC/ECN 是否按预期工作

裸链路带宽正常之后，用多条并发的 ib_write_bw（比如同时对多个目的地跑、或者用更大的 -q 把单端口打满）制造持续拥塞，分别在交换机和网卡两侧观察计数器：

• 交换机侧：用前面第 7 步提到的 display dcb pfc statistics 类命令看 PFC 暂停帧计数；
• 网卡侧：

watch -n 1 'ethtool -S <网口名> | grep -i pfc; cat /sys/class/infiniband/mlx5_0/ports/1/hw_counters/np_cnp_sent /sys/class/infiniband/mlx5_0/ports/1/hw_counters/np_ecn_marked_roce_packets 2>/dev/null'

健康的状态是：能看到一定量的 ECN 标记（np_ecn_marked_roce_packets，具体计数器名称因驱动版本而异，需要用 ls /sys/class/infiniband/mlx5_0/ports/1/hw_counters/ 自行确认实际存在哪些文件）和 CNP 发送（np_cnp_sent）在持续增长，但 PFC 暂停计数增长很慢甚至不动------说明 ECN/DCQCN 在拥塞早期就把发送端降速了，PFC 只是很少触发的最后一道保险；如果 PFC 暂停计数快速持续增长，说明 ECN 阈值设置得比 PFC Xoff 阈值高（或者太接近），拥塞控制没有提前介入，需要回头调低 ECN 标记阈值。

3. 集合通信压测（nccl-tests / all_reduce_perf）

裸链路和拥塞控制都验证过之后，再上到 NCCL 这一层，用 NVIDIA 官方的 nccl-tests 项目做贴近真实训练通信模式的压测。先编译（需要已经装好 CUDA、NCCL 和一个 MPI 实现，比如 OpenMPI）：

git clone https://github.com/NVIDIA/nccl-tests.git
cd nccl-tests
make MPI=1 MPI_HOME=/usr/local/openmpi CUDA_HOME=/usr/local/cuda -j$(nproc)

单机内先测一遍（比如单台 8 卡机器，只走机内 NVLink/PCIe，不经过网络，作为跨机测试的参照基线）：

./build/all_reduce_perf -b 8 -e 8G -f 2 -g 8 -w 10 -n 20

确认单机结果符合预期后，再做跨机测试。用前面提到的 hostfile（每行 IP slots=单机GPU数），结合上一步配置好的 NCCL 环境变量一起跑：

mpirun --allow-run-as-root \
  --hostfile hostfile \
  -np 64 -N 8 \
  --bind-to none \
  -x LD_LIBRARY_PATH -x PATH \
  -x NCCL_DEBUG=INFO \
  -x NCCL_IB_DISABLE=0 \
  -x NCCL_IB_HCA==mlx5_0,=mlx5_1,=mlx5_2,=mlx5_3,=mlx5_4,=mlx5_5,=mlx5_6,=mlx5_7 \
  -x NCCL_IB_TC=106 \
  -x NCCL_SOCKET_IFNAME=eth0 \
  -x NCCL_NET_GDR_LEVEL=SYS \
  ./build/all_reduce_perf -b 8 -e 8G -f 2 -g 1 -w 10 -n 100

参数说明：-b/-e 是测试的最小/最大消息大小（这里从 8 字节到 8GB），-f 2 表示每次按 2 倍递增，-g 1 表示每个 MPI 进程对应 1 张 GPU（因为已经用 -np/-N 把进程数和每机进程数定好了，这种"一进程一卡"的写法是多机场景下的标准用法，不要和单机测试里 -g 8、单进程管多卡的写法混用），-w 是预热（不计入统计）的迭代次数，-n 是正式统计的迭代次数。

输出里重点看两列：busbw（总线带宽，已经按 All-Reduce 的通信量模型折算过，可以直接和网卡理论线速对比，是否达到线速的 70%~90% 以上是判断网络是否健康的一个粗略参考区间，具体应该达到的比例因拓扑、GPU 数、消息大小而异）和 time（对应消息大小下的平均耗时，看是否随节点数增加而异常膨胀）。同时打开的 NCCL_DEBUG=INFO 日志里要确认实际选用的网卡列表、GID Index 和前面配置的一致，如果日志显示走的是 Socket 而不是 IB/NET/IB，说明前面某一步配置没生效，NCCL 悄悄退化到了 TCP。

4. 真实训练任务观察

最终以一次小规模的真实训练任务收尾，观察每步（step）耗时是否稳定、GPU 利用率是否维持在高位。如果 nccl-tests 跑分正常但真实训练还是有周期性的耗时抖动，通常说明问题不在网络本身，而是训练任务的通信模式（比如某种并行策略下的额外同步点）和纯 All-Reduce 压测的流量模式不完全一样，需要结合训练框架自带的 profiling 工具进一步定位。

检查交换机、网卡、应用层三处的日志和计数器，把它们对照着看，比只看某一层的输出更容易定位问题出在哪一跳、哪一层。

RoCEv2 的价值不在于某一条命令本身，而在于把交换机的 PFC/ECN、网卡的 DCQCN、应用层的 NCCL 参数，结合网络拓扑，端到端调成一套自洽的系统------任何一层配置遗漏或者参数对不上，前面几层再正确也无法体现出无损网络的效果。理解原理、按规范规划拓扑、逐层逐项核实配置命令，比照抄任何一份"标准答案"都更重要。
