一、数字系统多样性
由于应用场景的需要，有时通用的处理芯片难以满足实际需求（如：实时、高速等），需要另外设计专用电路，在FPGA或其他硬件上实现。
数字信号处理系统通常包括数据通道接口和算法电路。
现代专用集成电路依靠电子电路设计自动化工具EDA实现。
数字信号处理的基本思路：利用采样和ADC，把信号从模拟变为数字，再对数字信号进行运算。
数字信号系统设计：算法------硬线连接的门级逻辑电路------硅片。
何为算法？解决问题的具体步骤。
何为数据结构？解决特定问题的具体模型。
同一个算法可以由不同结构的数字电路实现，但运行效率有所不同。要实现数字电路，一般有四种方案：
（1）以专用微处理机芯片为中心。优点是设计周期短、可以利用的资源多，缺点是速度、能耗、体积等性能受该微处理器芯片和外围电路的限制；
（2）用高密度的FPGA（几万门到几百万门）。本质上是购买了一种通用处理器实现专用功能；
（3）设计专用的大规模集成电路(ASIC) / 利用现成微处理机的IP核进行专门设计。优点是性能好，缺点是设计和制造周期长、投片成本高。
二、实现电路前所需的仿真

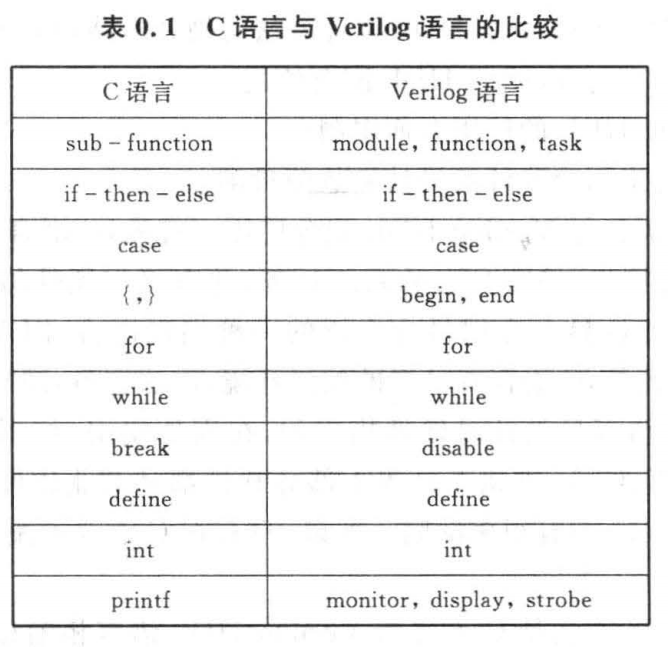

三、C语言辅助编程
C语言应用广泛、灵活、查错能力强，能通过PU(编程语言接口）编写自己的系统任务，并直接与硬件仿真器（如VeriogXL）结合使用，故选用C语言对硬件编程进行辅助。
但要注意：
（1）C语言顺序执行，Verilog语言的仿真软件是顺序执行，但它描述的硬件是并行执行的。
（2）C语言没有延时特性，转换后的Verilog程序必须没有外加的人工延时信号，也就是必须表达为有限状态机（RTL级）。
