STM32MP157 M4 指针避坑（一）：先看清“客栈“——内存布局与指针基础

STM32MP157 M4 指针避坑（一）：先看清"客栈"------内存布局与指针基础

系列导航

本系列基于我正在调试的 STM32MP157（A7 + M4 双核）项目开发记录：M4 核独立运行 LiteOS-M，全部程序常驻内部 SRAM，编译调试基于 OpenOCD + arm-none-eabi-gcc 搭建的自制 Makefile 工程。

篇目	主题	状态
（一）本篇	内存布局与指针基础	当前
（二）	硬件访问与并发：volatile、寄存器映射、中断共享	待发
（三）	生命周期与内存踩踏：野指针、悬空、DMA、对齐	待发
（四）	双核共享内存与 HardFault 实战排查（GDB/OpenOCD）	待发

与《LiteOS-M 移植实战》系列同源，建议先读那一系列再来看指针篇，理解会更连贯。

阅读提示（必读）

所有坑点分两类标注，区分实战经验与前置预警：

✨ 实战踩坑：本项目真实复现、调试、修复的指针问题，100% 贴合 M4 独立启动、SRAM 全运行场景，附带多维度溯源
⚠️ 预警场景：本项目暂未用到，但属于 STM32MP157 开发通用高频坑，拆解底层原理，提前规避

一、先画地图：本项目内存布局速览

排查 90% 的指针异常，核心都是判断内存地址是否合法、内存生命周期是否有效、内存访问是否冲突。先明确本项目专属内存规则，全文所有溯源、分析、排查逻辑均基于此展开，杜绝盲目调试。

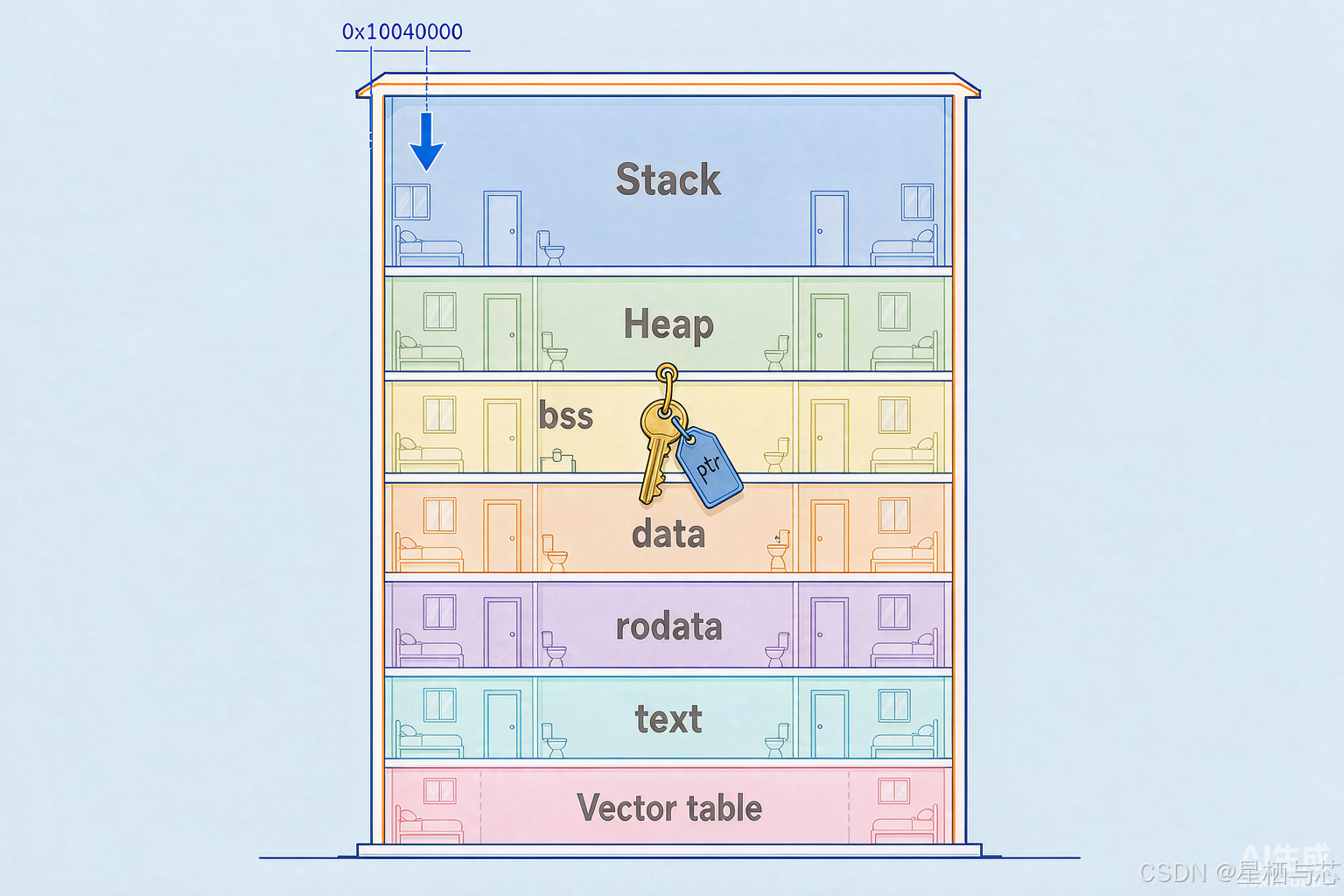

为方便理解，先做一个贯穿全系列的比喻：

整个 M4 核的 SRAM 就是一间独立专属客栈 ，是 M4 唯一合法活动区域，且没有保安 ；

全局/静态变量 = 长期包房 ，程序运行全程有效，不会自动退租；

函数局部栈变量 = 临时钟点房 ，函数执行结束立刻退房、内存回收复用；

指针 = 房间门牌号，门牌填错、过期、越界、串房，都会引发崩溃或数据错乱。

1.1 关键地址表

项目	地址 / 配置	来源说明
本工程 M4 SRAM	`0x10000000 ~ 0x1003FFFF`（256KB）	链接脚本 `stm32mp157_m4_256k.lds`
向量表起始地址	`0x10000000`（SRAM 起始，1KB 对齐）	链接脚本 `.isr_vector` 节
栈顶 `_estack`	`0x10040000`（SRAM 末尾）	链接脚本：`_estack = ORIGIN(SRAM) + LENGTH(SRAM)`
程序存储区域	`.text` / `.rodata` / `.data` / `.bss` 全部在 SRAM	链接脚本配置，无 Flash、无 DDR 运行
向量表重定向	`SystemInit` 中 `SCB->VTOR = 0x10000000`	`system_stm32mp1xx.c` 底层配置
芯片启动模式	拨码 001，M4 独立启动，无 A7 核交互	`startup_stm32mp15xx.S` 启动文件
FPU 硬件浮点	`-mfpu=fpv4-sp-d16 -mfloat-abi=hard`	Makefile 编译配置

口径说明（重要） ：0x10000000~0x1003FFFF 是 SRAM1 + SRAM2 共 256KB 。STM32MP157 片上还有 SRAM3/SRAM4（0x10040000~0x1005FFFF，共 128KB），通常划归 A7 侧或低功耗域使用，本工程未纳入。所以文中所有"256KB"均指本工程链接脚本限定的区间，而非芯片全部 SRAM。

1.2 核心关键事实（全文通用溯源基础）

全 SRAM 运行，空间极其紧凑：M4 独立启动，全部代码、数据、栈、RTOS 内核均运行在 256KB 内部 SRAM，无 Flash、无 DDR 参与运行，所有内存读写都挤在狭小空间，极易发生内存踩踏。
无 MMU，且本工程未启用 MPU ：Cortex-M4 是提供 MPU（8 个区）的，但本工程默认未配置，等同于"客栈没有保安"------野指针、悬空指针可以随意篡改向量表、RTOS 内核、中断栈、全局变量，破坏性无死角。 强烈建议：调试稳定后开启 MPU，把向量表与内核代码区设为只读、给每个任务栈划边界。这正是指针类 BUG 最有效的硬件防线，成本极低收益极高。
向量表在 SRAM 首地址，不在 0 地址 ：M4 中断向量表位于 0x10000000，并非通用单片机的 0 地址。本工程未启用 RETRAM 的 0 地址别名映射，因此 0x0 属于无效地址，访问会触发 BusFault。

二、指针基础（深度适配 STM32MP157 M4 场景）

2.1 指针变量 vs 指针指向的内容（最易混淆的致命误区）

c 复制代码

int a = 10;
int *p = &a;
p  = 0;   // 修改指针本身：更换门牌号，指向 0 地址
*p = 0;   // 修改指向的内容：改动门牌号对应房间里的数据

p：存储内存地址（纯门牌号）
*p：解引用，访问门牌号对应的内存数据（房间内容）
&a：取出变量 a 的内存地址（获取 a 的房间号）

✨ 实战踩坑 + 多维度溯源

常规 STM32 单片机向量表默认在 0 地址，但本项目 MP157 M4 向量表固定在 SRAM 起始地址 0x10000000。我早期移植 LiteOS-M 时，曾误写代码修改了向量表所在内存，直接触发 HardFault。

语法溯源：混淆「赋值给指针」和「解引用修改数据」，误对核心地址做写操作；
硬件架构溯源：MP157 M4 向量表不在 0 地址，而在 SRAM 首地址，属于可读写内存，无硬件只读保护；
系统底层溯源：向量表存储中断入口地址，一旦被篡改，中断触发后 PC 寄存器直接跑飞，必然卡死 HardFault；
内存特性溯源 ：本工程 0x0 为无效地址，指针置 0 后解引用会触发 BusFault。

总结：区分「修改指针地址」和「修改指针内容」，是 MP157 指针开发的第一道防线，绝大多数内核崩溃都源于这个基础混淆。

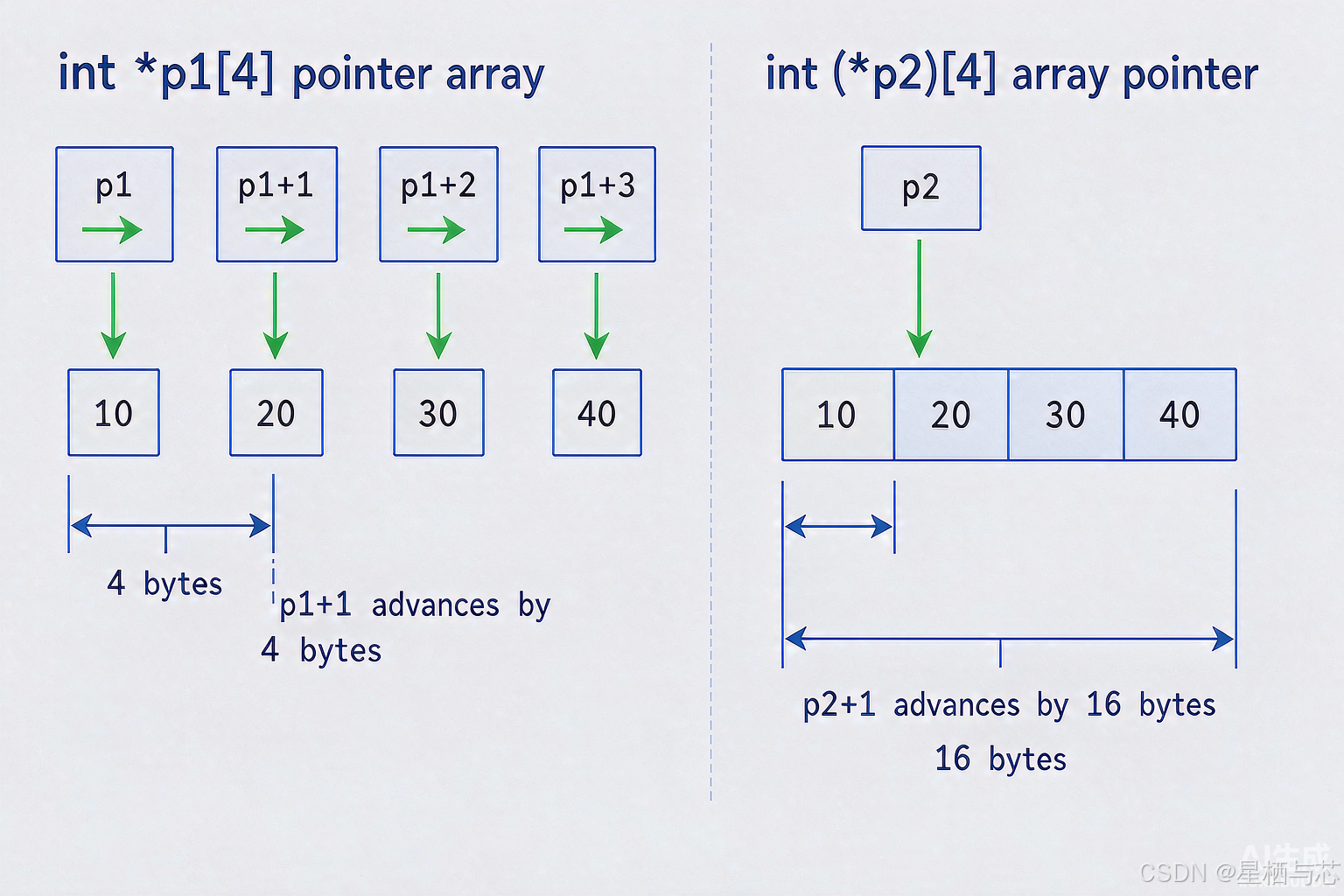

2.2 指针数组 vs 数组指针（内存错位元凶）

c 复制代码

int *p1[4];    // 指针数组：数组内存放 4 个 int 类型的门牌号
int (*p2)[4];  // 数组指针：单个门牌号，指向一整组 4 个 int 的房间

快速识别口诀：看变量名优先和哪个运算符结合

p1[4]：[] 优先级更高，p1 是数组，元素是指针
(*p2)：() 优先级更高，p2 是指针，指向完整数组

⚠️ 预警场景 + 多维度溯源

M4 侧做串口协议解析、DMA 多缓冲区管理、硬件查表驱动时，这两种指针极易写反，引发隐性内存错乱。

语法溯源：运算符优先级认知缺失，导致变量类型定义完全错误；
内存偏移溯源：指针数组与数组指针的步长偏移完全不同，读写数据时地址偏移错位；
硬件资源溯源：MP157 M4 本工程仅 256KB SRAM，内存极度紧凑，错位读写会直接覆盖相邻任务栈、中断栈；
业务场景溯源：DMA 依赖精准内存地址搬运数据，地址偏移错误会导致整包数据乱码、缓存覆盖。

2.3 函数指针（双核非法跳转根源）

c 复制代码

void (*handler)(void);           // 函数指针：存储函数代码内存地址的变量

void UART_Callback(void);
void (*callback)(void) = UART_Callback;
callback();

嵌入式高频用途：中断回调注册、状态机函数表、驱动抽象层、协议解析跳转表、Bootloader 跳转 APP。

⚠️ 预警场景 + 多维度溯源

MP157 双核开发中，函数指针类型不匹配、跨核调用都会触发 HardFault。

类型溯源：函数指针入参、返回值类型不匹配，调用时栈帧平衡异常，寄存器错乱；
双核架构溯源：A7、M4 内核地址空间完全独立，A7 的函数地址对 M4 属于非法悬空地址，无任何映射关系；
硬件异常溯源：调用非法函数地址会导致 PC 寄存器跳转到未映射区域，直接触发 HardFault；
通信机制溯源：双核无直接函数调用机制，仅支持共享内存消息交互，函数指针跨核传递属于违规操作。

2.4 const 指针的四种写法（SRAM 运行专属坑）

c 复制代码

const int *p1;         // * 左侧 const：禁止修改房间内容，门牌号可更换
int const *p2;         // 与 p1 完全等价
int * const p3;        // * 右侧 const：固定门牌号，房间内容可修改
const int * const p4;  // 门牌号、房间内容全部只读

极简记忆规则

const 在 * 左边：限制数据内容
const 在 * 右边：限制指针地址

c 复制代码

const int *p;
*p = 10;   // 编译报错，禁止修改数据
p  = &x;   // 正常，可更换指针指向

int * const p = &a;
*p = 10;   // 正常，可修改数据
p  = &b;   // 编译报错，指针地址固定不可改

✨ 实战踩坑 + 多维度溯源

普通单片机 const 数据存 Flash 只读，本工程全 SRAM 运行，const 数据存放在 .rodata 段，可被指针篡改，我曾遇到配置表数据异常。

平台差异溯源：惯性套用 Flash 只读经验，忽略 MP157 M4 全 SRAM 运行的特殊架构；
语法溯源：const 修饰位置写反，未从语法层面锁定指针地址或数据内容；
内存属性溯源 ：.rodata 段仅为编译层级只读，无硬件写保护，指针强写可强制篡改；
工程规范溯源：未区分「指针固定」和「数据固定」的业务场景，导致配置数据被意外修改。

2.5 void* 通用指针（RTOS 悬空指针重灾区）

void* 是万能指针，可接收任意类型的内存地址，但无法直接解引用读写数据，必须强制类型转换后才能使用。

高频场景：LiteOS-M 任务入口参数、驱动通用回调入参、通用内存操作函数。

c 复制代码

void task_entry(void *arg)
{
    int id = *(int *)arg;   // 强制转换后取值
}

void *p = &value;
*(int *)p = 10;

✨ 实战踩坑 + 多维度溯源

创建 LiteOS-M 任务时传入局部栈变量地址，任务运行后随机崩溃。

生命周期溯源：栈变量为临时客房，函数退出内存即刻回收，指针变为悬空失效门牌；
RTOS 机制溯源：LiteOS-M 任务为独立调度线程，生命周期远超普通函数，无法跟随栈变量销毁；
void* 特性溯源：万能指针不做类型校验，不会告警非法地址传递，隐性极强；
内存复用溯源：栈内存会被后续函数重复使用，悬空指针会读到错乱的复用数据。

2.6 二级指针（函数内修改指针的核心用法）

c 复制代码

int a = 10;
int *p  = &a;
int **pp = &p;

pp：存储指针变量 p 的地址（门牌的门牌）
*pp：等价于 p，获取变量 a 的内存地址
**pp：等价于 a，访问最终数据

核心用途：函数内部修改外部指针变量、动态内存分配、链表队列操作、底层驱动注册。

c 复制代码

void set_ptr(int **pp)
{
    static int value = 100;
    *pp = &value;      // 修改外部指针的指向
}

int *p = NULL;
set_ptr(&p);           // 必须传入指针变量的地址

✨ 实战踩坑 + 多维度溯源

驱动初始化缓冲区时，二级指针传参忘记取地址，导致指针初始化失效，触发 HardFault。

参数传递溯源：C 语言值传递机制，仅传指针变量值无法修改外部指针本身；
二级指针原理溯源：修改指针变量本身，必须传递指针的地址（二级指针）；
内存状态溯源：外部指针维持 NULL 空值，后续直接解引用触发空指针崩溃；
工程习惯溯源：混淆「修改指针数据」和「修改指针指向」的传参逻辑。

2.7 数组名与指针不完全等价（长度获取致命 BUG）

c 复制代码

int arr[5];
int *p = arr;      // 数组隐式退化为首元素指针

sizeof(arr);       // 20 字节：整个数组的内存大小
sizeof(p);         // 4 字节：仅指针变量本身大小（32 位 M4 内核）

函数传参经典陷阱

c 复制代码

void test(int arr[])
{
    sizeof(arr);   // 数组彻底退化为指针，固定返回 4 字节，与原数组无关
}

MP157 强制开发规范 ：数组作为函数参数，禁止用 sizeof 获取长度 ，必须手动传入形参 len。

✨ 实战踩坑 + 多维度溯源

串口缓冲区通过 sizeof 获取长度，导致内存读写错乱、数据溢出。

语法溯源：数组仅在定义作用域保留完整属性，传参后强制退化指针；
sizeof 原理溯源：sizeof 对数组取整体大小，对指针仅取变量本身大小；
内存操作溯源：长度计算错误导致读写越界，踩踏 SRAM 相邻内存；
嵌入式适配溯源：RTOS 缓冲区、外设缓存区对长度精准度要求极高，错 1 字节都会引发异常。

三、本篇小结

指针基础里最致命的从来不是语法本身，而是把"门牌号"和"房间里的内容"混为一谈。在 MP157 M4 这种全 SRAM 运行、无 MMU 且未启用 MPU 的环境里，一次混淆就可能直接改写向量表或内核数据。

记住三句话：

p = x 改的是门牌号，*p = x 改的是房间内容；
栈变量是钟点房，函数一结束门牌就作废，别把它交给任务/回调/DMA；
数组一旦传参就退化成指针，sizeof 再也测不出长度。

下篇预告

（二）硬件访问与并发：为什么"单步仿真正常、全速离线必崩"？volatile 到底解决了什么问题、又没解决什么问题？外设寄存器强制转换、结构体映射、中断与主循环共享数据的撕裂问题，一次讲透。

你在 STM32MP157 M4 开发中遇到过哪些由指针引发的诡异 HardFault？欢迎评论区交流探讨。
