K8s---网络：从 Pod 网络模型到 Calico 三种模式

摘要：Kubernetes 网络是集群的"任督二脉"。本文从 Pod 网络模型（Underlay/Overlay）讲起，深入 Pause 容器如何为 Pod 提供网络命名空间，再到 CNI 标准如何让 K8s 网络"可插拔"，最后详解企业级首选 Calico 的 BGP、IPIP、VXLAN 三种模式及选型建议。一篇吃透 K8s 网络核心知识

1.Pod 网络模型

核心是IP-per-Pod ，即每个 Pod 分配一个独立的 IP 地址，Pod 内所有容器共享这个 IP，所有 Pod 之间可以直接用 IP 通信，不用 NAT，不用端口映射。

1.1 Underlay 网络

定义：基于物理基础设施的底层网络，数据包不经过封装，直接通过物理设备（交换机、路由器）转发。

特点：

性能最高（无封装开销）
依赖底层网络设备支持（如 BGP 协议）
部署复杂，涉及物理网络配置

典型代表：Calico BGP 模式

复制代码

Pod1 (10.244.42.68) → 物理网卡 → 路由器 → 物理网卡 → Pod2 (10.244.103.67)
                      ↑                              ↑
                 通过 BGP 协议同步路由表，直接转发

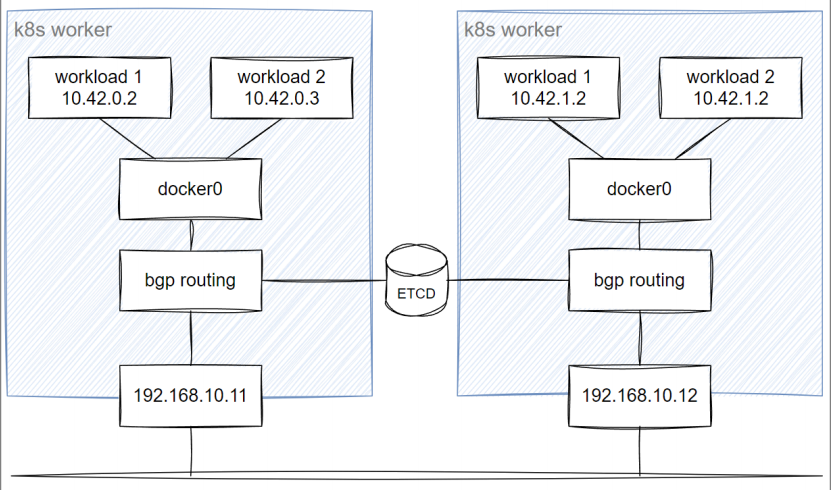

当 10.42.0.2 想去访问 10.42.1.2 时，只需要先把数据报文发给

docker，docker 再去查询路由表，就可以通过一步一步路由的方案，经过物理网络到达至我们的目标容器或者目标

Pod，在整个过程中，数据报文并没有被封装。

1.2 Overlay 网络

定义：在物理网络之上构建的虚拟逻辑网络，通过隧道技术（VXLAN、IPIP 等）封装数据包。

特点：

灵活性高，不依赖底层网络
有一定性能损耗（封装/解封装）
部署简单，对物理网络无要求

典型代表：Flannel（VXLAN）、Calico（IPIP/VXLAN 模式）

复制代码

Pod1 → 封装新头部 → 物理网络传输 → 解封装 → Pod2
         ↑                           ↑
    隧道技术（VXLAN/IPIP）实现跨主机通信

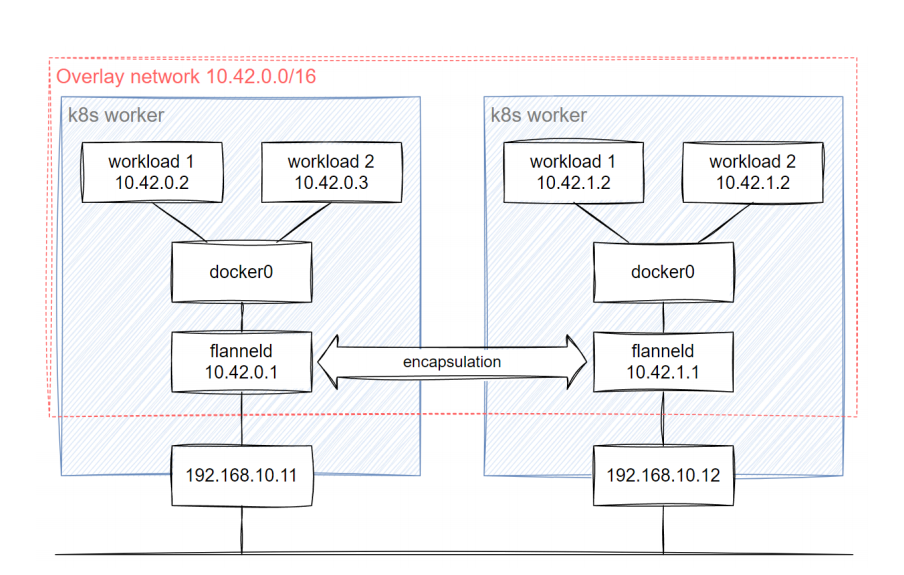

然假设是由 10.42.0.2 到达 10.42.1.2，在这里大家看到出现了一个 flanneld ，它是典型的封装网络，所以当第一个

Pod 发送数据包的时候，其实 flanneld 会在外面加一层数据报文，然后根据网络模式是 vxlan 还是 IPIP 进行不一样

的封装。

1.3 两种模型对比

对比项	Underlay 网络	Overlay 网络
数据传输	物理设备（路由器/交换机）	虚拟链路（隧道）
封装开销	无	有（额外头部）
性能	⭐⭐⭐⭐⭐	⭐⭐⭐
部署复杂度	高（需配置物理网络）	低（纯软件配置）
扩展性	差（新增设备困难）	强（VXLAN 支持 1600 万标识符）
协议	BGP、OSPF、VLAN	VXLAN、IPIP、GRE

2.Pod 网络如何实现？

Pause 容器是关键！！！

1. Pause（Infra）容器的作用

每个 Pod 启动时，最先创建 Pause 容器。
Pause 容器负责初始化 Pod 的 Network Namespace。
其他业务容器通过 --net=container:pause 共享同一个网络命名空间。（不需要自己手动写）

2. 为什么要共享网络？

同一 Pod 内的容器（如 nginx + php-fpm）可以通过 localhost 互相访问。同一个Pod里用localhost通信 = 把分布式调用变成本地调用，省掉网络开销、配置、安全加固三部曲。适合强绑定的容器
避免端口冲突，统一网络策略管理。
简化服务发现和通信配置。

3. Pause 容器的特点

特性	说明
镜像极小	约 700KB
状态	永远处于"暂停"状态
启动顺序	Pod 内第一个启动
额外职责	回收僵尸进程（作为 1 号进程）

3.CNI（容器网络接口）

1. 什么是 CNI？

CNI 是 Google 和 CoreOS 联合制定的容器网络标准化接口。
Kubernetes 不实现网络，而是通过 CNI 插件化集成各种网络方案。

2. CNI 的工作方式

容器运行时（如 containerd、CRI-O）通过 执行 CNI 可执行程序 来配置网络。
配置通过 JSON 文件 传递，结果通过标准输出返回。

3. CNI 插件分类（重点）

类别	功能	示例
Main 插件	创建具体网络设备	bridge、macvlan、ipvlan、loopback
IPAM 插件	分配 IP 地址	host-local、dhcp、static
META 插件	附加功能	portmap、firewall、bandwidth
Windows 插件	Windows 支持	win-bridge、win-overlay
第三方插件	主流开源方案（具体实现）	Flannel、Calico、Cilium、Weave

4.常见第三方网络插件对比

插件	特点	适用场景
Flannel	最成熟、最简单，基于 Overlay	小型集群，入门首选
Calico	性能好、灵活，支持 BGP/Overlay	企业级生产环境
Cilium	基于 eBPF，安全性强	对安全和可观测性要求高的场景
Weave	支持加密，跨云部署	多云/混合云环境

5.Calico 三种网络模式

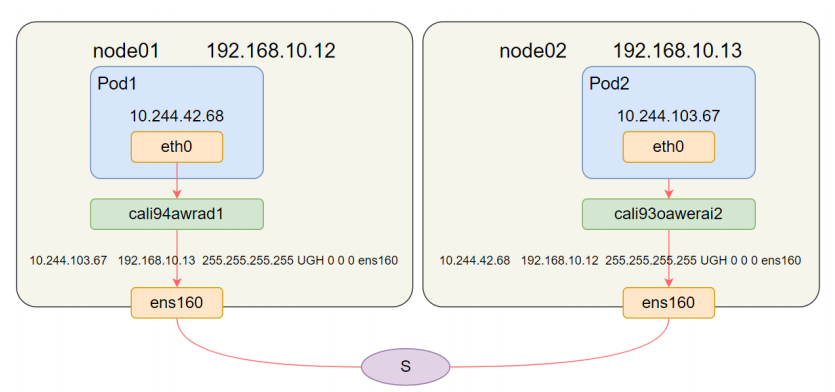

5.1 BGP 模式（纯路由，无封装）

不封装数据包，直接通过路由表转发。
节点间通过 BGP 协议 同步路由信息。
性能最高，但要求底层网络支持 BGP。

直接由虚拟 eth0 到达物理网卡，所以它是非封装的网络。

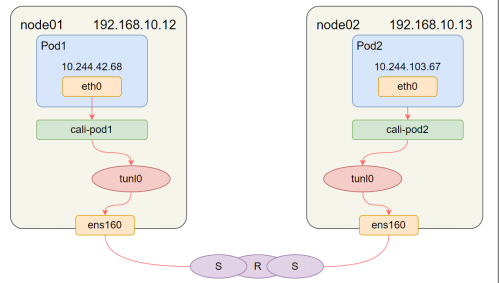

5.2 IPIP 模式（隧道封装）

在原始 IP 包外再加一层 IP 头（外层为节点 IP）。
使用 tunl0 隧道接口。
适合跨子网通信，性能略低于 BGP。

它们访问的数据包会首先发送给自己的 tunl0，也就是 IPIP 隧道，这个网卡会通过 IP 封装包的方式，将数据报文传递到另一个 tunl 里。另一个 tunl 在获取到包以后解封三层头部放到 pod2 中，这样就实现了数据的传递。

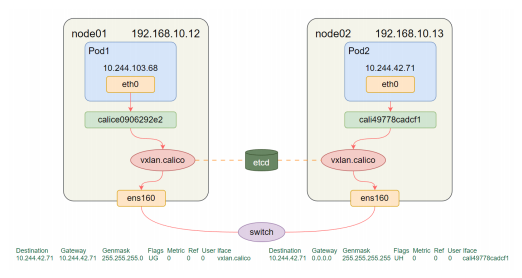

5.3 VXLAN 模式（基于 UDP 的 Overlay）

将二层帧封装在 UDP 包 中传输。
使用 vxlan.calico 设备。
灵活性最强，对底层网络要求最低。

首先两台机器上都有一个叫 vxlan.calico 的设备。当 Node1 的 Pod 要访问 Node2 的 Pod 时，数据包先交给本机的 vxlan.calico，这个设备在原始报文外面层层封装------VXLAN头、UDP头、IP头、MAC头，外层IP指向对端物理机，然后丢到物理网络里。包到达 Node2 后，vxlan.calico 拆掉封装还原原始报文，再根据本地路由表，通过 Pod 对应的虚拟网卡把包送进 Pod 内部。这样就完成了跨节点通信。

所以实际情况根据性能要求自行选择。但是企业一般选择BGP模式，性能损耗少！！！

不知道大家还有没有印象，之前的文章搭建k8s集群(K8s集群搭建)就用到的是Calico的BGP模式。但是几乎0配置。只是改了 Calico 的部署文件:

bash 复制代码

# Enable IPIP
            - name: CALICO_IPV4POOL_IPIP
              value: "Off"
            # Enable or Disable VXLAN on the default IP pool.
            - name: CALICO_IPV4POOL_VXLAN
              value: "Never"
            # Enable or Disable VXLAN on the default IPv6 IP pool.
            - name: CALICO_IPV6POOL_VXLAN
              value: "Never"
。。。。。。

- name: CALICO_IPV4POOL_CIDR
  value: "10.244.0.0/16"

是因为： Calico 默认就启用了 BGP 协议，在节点位于同一二层网络的小规模集群中，BGP 邻居会自动建立，无需额外配置。你只需要关闭 IPIP 和 VXLAN 隧道，即可切换到高性能的 BGP 路由模式。

但是要是跨网段/大规模集群比较麻烦

1.跨网段

text 复制代码

Node1: 192.168.10.12/24  ←→  Node2: 10.0.1.13/24
        不同网段，无法自动发现

配置：

yml 复制代码

apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
  name: peer-to-node2
spec:
  peerIP: 10.0.1.13
  node: node1

2.大规模集群

全互联模式会导致连接数爆炸（100 节点需要 4950 条连接），需要配置 BGP Route Reflecto.

复制代码

不配置 RR：每个节点连接所有其他节点 = N-1 条连接
配置 RR：每个节点只连接 RR 节点 = 1 条连接

1.安装calicoctl工具在Master节点

2.配置 calicoctl 连接 K8s API

bash 复制代码

export CALICO_DATASTORE_TYPE=kubernetes
export CALICO_KUBECONFIG=~/.kube/config

3.关闭全互联模式

bash 复制代码

apiVersion: projectcalico.org/v3
kind: BGPConfiguration
metadata:
  name: default
spec:
  # 关闭全互联模式
  nodeToNodeMeshDisabled: true

4.配置 Route Reflector 节点

bash 复制代码

cat <<EOF | calicoctl apply -f -
apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
  name: rr-cluster
spec:
  # 配置为 Route Reflector 集群
  peerIP: 192.168.10.10      # RR 节点的 IP
  nodeSelector: all()         # 所有节点都连接这个 RR
  peerSelector: route-reflector == "true"
EOF

5.给 RR 节点打标签

bash 复制代码

kubectl label node master route-reflector=true

6.每个非 RR 节点需要配置连接到 RR 节点。

bash 复制代码

apiVersion: projectcalico.org/v3
kind: BGPPeer
metadata:
  name: peer-with-rr
spec:
  # RR 节点的 IP 地址
  peerIP: 192.168.10.10
  # 哪些节点连接到这个 RR
  nodeSelector: has(kubernetes.io/hostname)
