基于 RK3576 的智能割草机器人解决方案，从样机到量产

基于 RK3576 的智能割草机器人解决方案：从 "埋线" 到 "无边界"

标签：# 瑞芯微 #RK3576 #割草机器人 #边缘 AI #RTK 定位 #ROS2 #视觉 SLAM

0. 摘要

割草机器人正从 "预埋边界线" 向 "无边界、视觉 + RTK 定位" 演进。本文给出一个基于瑞芯微 RK3576 的完整解决方案，覆盖芯片选型依据、系统架构、硬件接口分配、软件与算法栈、关键工程实践与开发资源，供硬件选型与方案预研参考。

1. 行业背景与痛点

欧美庭院市场对割草机器人的需求持续增长，但传统方案痛点明显：

埋线方案：需在庭院四周预埋边界线，人工布线成本高（欧美人工贵）、施工繁琐，非标庭院适配性差，更换庭院或搬家成本高；
雷达方案：激光雷达 / 毫米波成本高，整机 BOM 压力大，不利于外贸中低端市场走量；
定位与安全：无边界机型需要厘米级定位 + 实时避障，对主控算力、ISP 能力和接口丰富度要求高。

因此，"多路摄像头 + RTK / 北斗差分定位 + NPU 边缘 AI" 成为新一代割草机器人的主流路线：摄像头负责建图、边界识别与避障，RTK 提供厘米级绝对定位，App 设置虚拟边界替代物理埋线。

2. 为什么选 RK3576

RK3576 是瑞芯微面向 AIoT 的高性能低功耗处理器，定位介于 RK3568 与 RK3588 之间，恰好是割草机器人主控的 "甜点位"：算力够用、功耗和散热压力小、成本可控。

表格

项目	RK3576 规格
制程工艺	8nm
CPU	4×Cortex-A72 @2.2GHz + 4×Cortex-A53 @1.8GHz，另含 Cortex-M0
NPU	6 TOPS（INT8），支持 INT4/8/16、FP16、BF16、TF32
GPU	ARM Mali-G52 MC3
ISP	116M ISP，HDR 动态范围最高 120dB
视频编解码	8K@30fps 解码、4K@120fps 高帧率解码（H.265/VP9/AV1/AVS2 等），4K@60fps 编码（H.264/H.265）
内存 / 存储	32-bit LPDDR4/4x/LPDDR5；eMMC 5.1 / UFS 2.0（双通道）
摄像头	多路 MIPI CSI-2（CDPHY 4-lane；DPHY 2×4-lane 或 4×2-lane）+ DVP
高速接口	USB 3.0 DRD、PCIe 2.1/SATA3、双路 RGMII（千兆）
低速接口	CAN FD、UART、SPI、I2C、I3C、PWM、SAR-ADC
系统支持	Linux、Android 14、国产操作系统

选型理由可归纳为四点：

算力与功耗平衡：6 TOPS NPU 足够跑边界语义分割、障碍物检测等模型；8nm 制程下功耗远低于 RK3588，散热压力小，利于整机小型化与户外密封设计；
视觉能力突出：多路 MIPI CSI + 116M ISP（HDR 120dB）支撑清晨 / 黄昏逆光等户外复杂光照，配合 AI-ISP 可在弱光下输出清晰图像；
接口 "一芯打尽"：CAN FD 直连电机驱动器、USB 3.0/PCIe 接 RTK 模块、SDIO/UART 接 WiFi / 蓝牙、多路 UART/SPI 接传感器，无需额外扩展芯片；
生态成熟 ：官方提供 Linux SDK 与 RKNN-Toolkit2 模型转换工具链，国内外多家核心板厂商已推出成熟的 RK3576 机器人核心板。

3. 系统整体架构

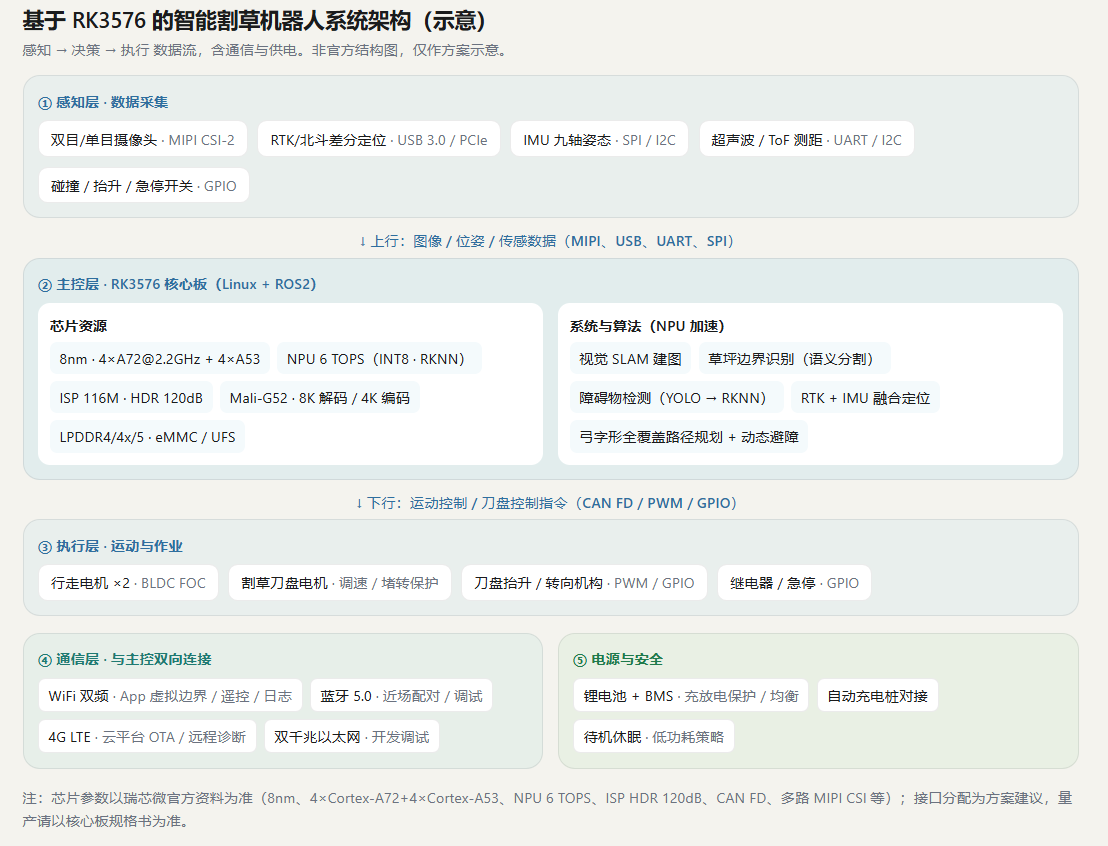

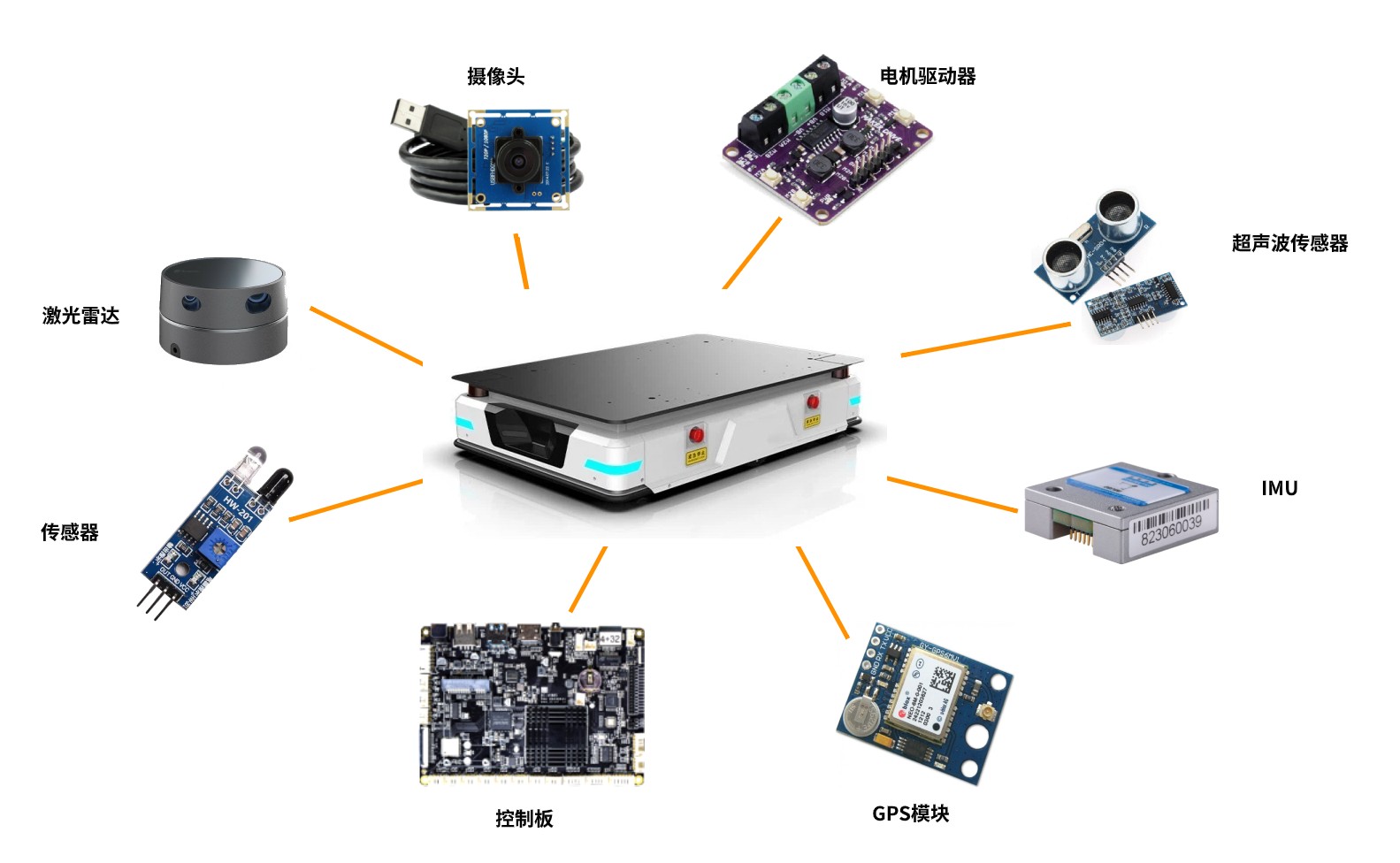

系统分为感知层、主控层、执行层，外加通信层与电源管理（架构图见文末）：

感知层：双目 / 单目摄像头（MIPI CSI）、RTK / 北斗差分模块（USB 3.0/PCIe）、IMU（SPI/I2C）、超声波 / ToF（UART）、碰撞 / 抬升 / 急停开关（GPIO）；
主控层：RK3576 核心板，运行 Linux + ROS2，承载视觉 SLAM、草坪边界识别、障碍物检测、RTK+IMU 融合定位、全覆盖路径规划；
执行层：行走电机（BLDC，FOC 控制）、割草刀盘电机、抬升机构，通过 CAN FD/PWM 接收控制指令；
通信层：WiFi（App 虚拟边界 / 遥控 / 日志）、蓝牙 5.0（近场配对）、4G（云平台 OTA / 远程诊断）；
电源：锂电池 + BMS 充放电管理、自动充电桩对接、待机低功耗策略。

4. 硬件子系统设计

4.1 感知子系统

表格

传感器	接口	作用
双目 / 单目摄像头 ×2~4	MIPI CSI-2	建图、边界识别、障碍物检测
RTK / 北斗差分模块	USB 3.0 / PCIe	厘米级绝对定位（虚拟边界）
IMU 九轴	SPI / I2C	姿态估计，与 RTK 融合
超声波 / ToF	UART / I2C	近距避障、边缘 / 悬崖检测
碰撞 / 抬升 / 急停	GPIO	安全冗余

设计要点：摄像头前视 + 后视布置，主 ISP 开启 HDR；RTK 天线布局尽量远离电机与金属件，避免电磁干扰；碰撞开关与超声波互为冗余，满足海外安规对刀盘断电的要求。

4.2 主控核心板

内存 4~8GB LPDDR4/4x（LPDDR5 视成本），存储 eMMC 32/64GB；

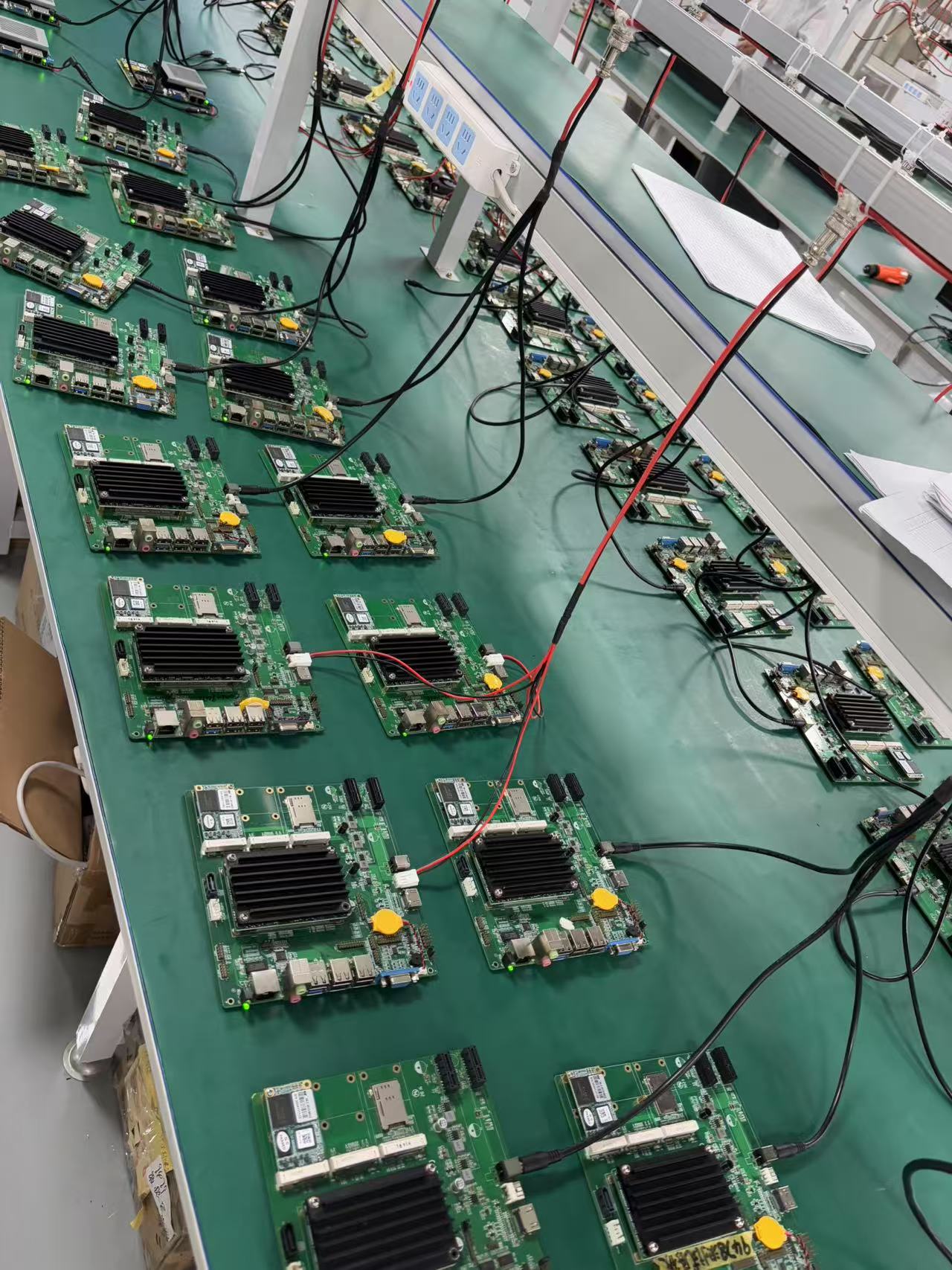

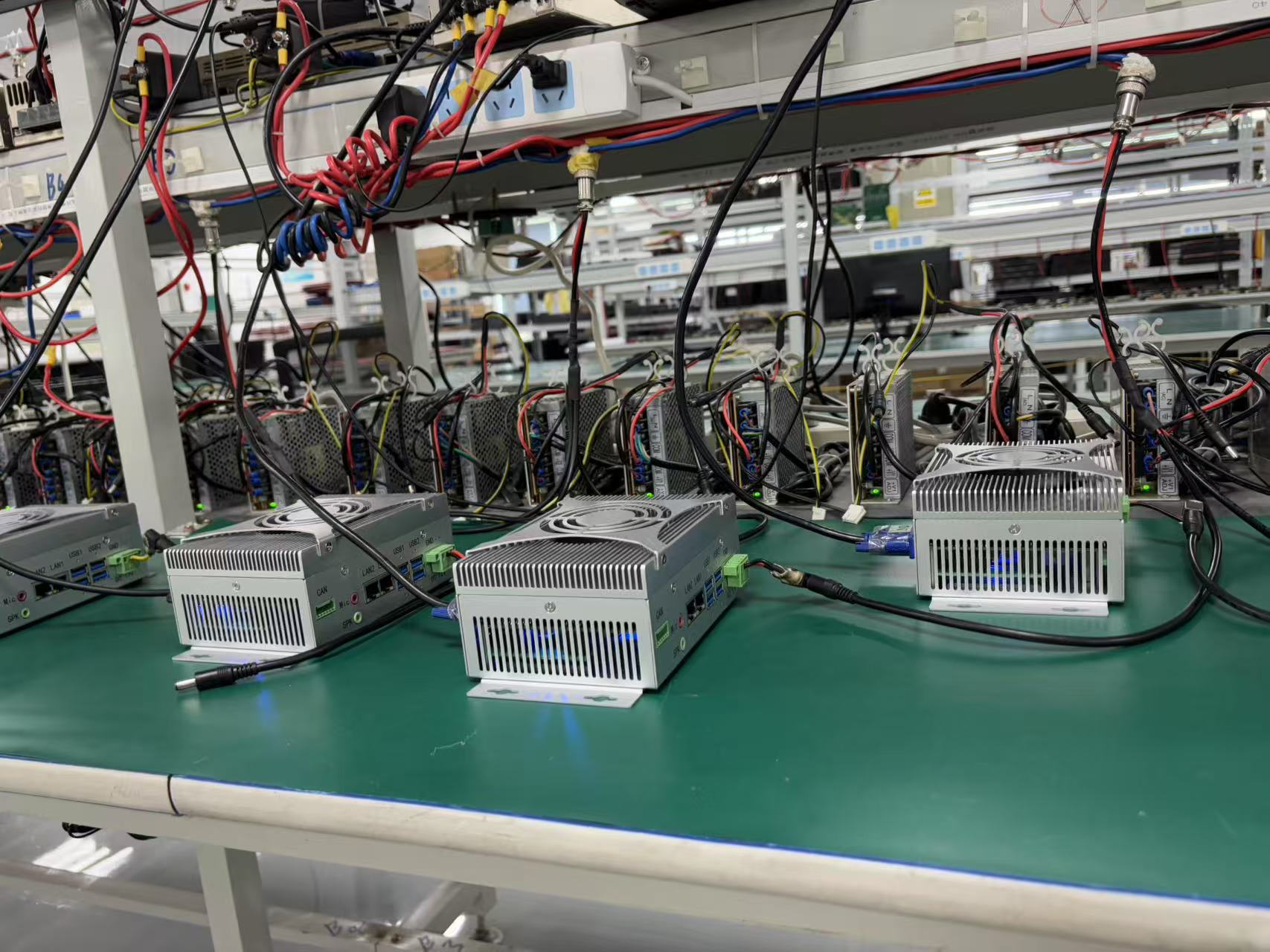

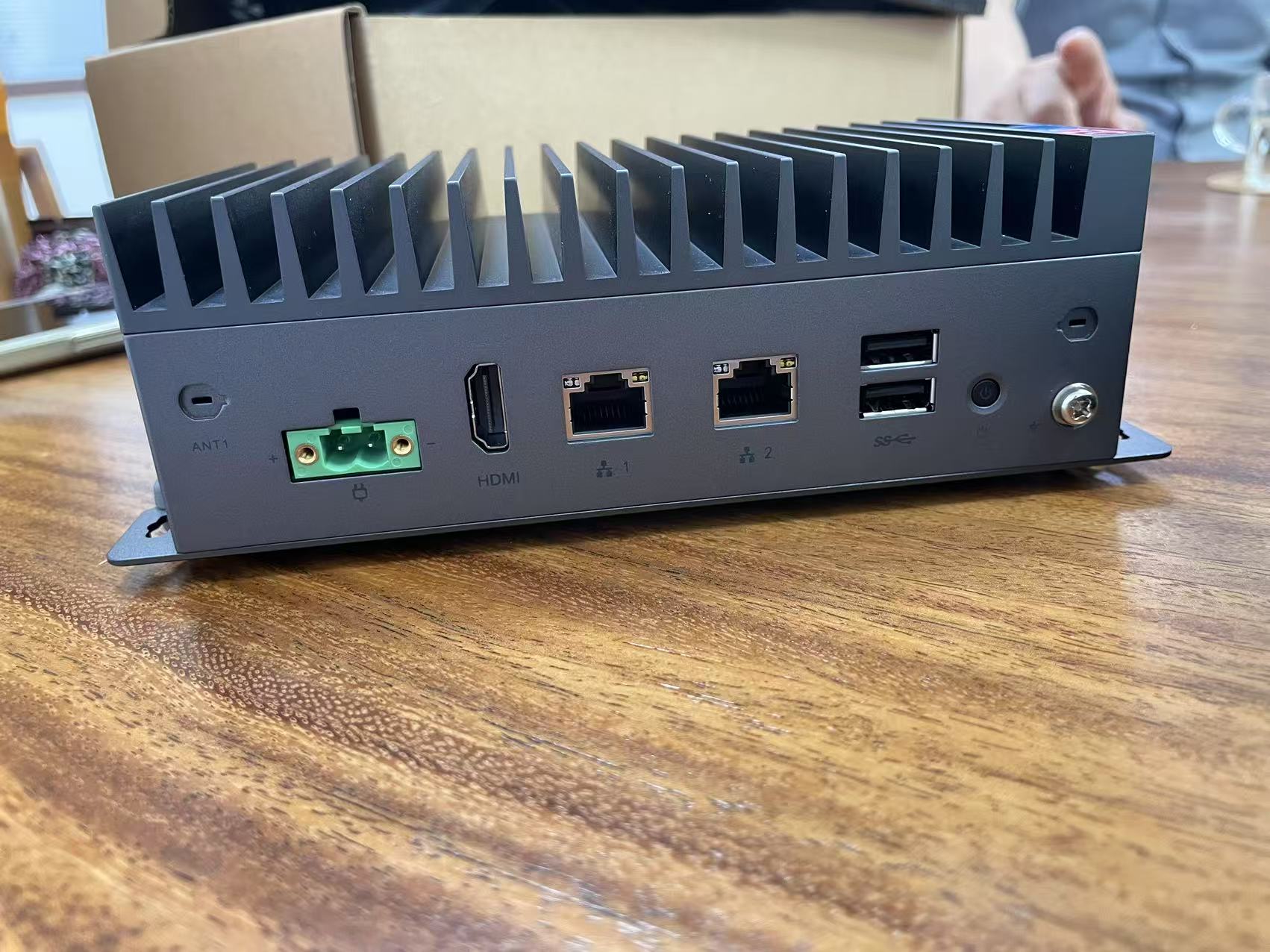

采用 "核心板 + 底板" 模式：核心板过认证、批量成熟（如飞凌 FET3576-C、Firefly EC-R3576PC 等），底板按机型快速定制，量产 BOM 灵活。

4.3 执行子系统

行走电机：左右双轮 BLDC，FOC 矢量控制，经 CAN FD 总线与主控通信；推荐独立 MCU 做电流环 / 速度环闭环，主控只下发目标速度；
刀盘电机：调速 + 堵转 / 过流保护，检测到抬升或碰撞立即断电；
抬升机构：PWM/GPIO 控制刀盘升降，越障、回充时抬刀。

4.4 通信与云平台

WiFi：App 设置虚拟边界、手动遥控、查看作业日志与电量；
4G（可选）：远程 OTA 升级、设备诊断、多机调度；
数据上云：MQTT/HTTPS 上报任务状态，固件差分升级。

4.5 电源与充电

BMS 负责过充 / 过放 / 温度保护与均衡；
低电量自动回充：RTK 导航至充电桩 + 红外 / 电极对接；
待机休眠：主控低功耗模式、外设断电，唤醒后快速恢复作业。

5. 软件与算法设计

5.1 软件栈

Linux（Buildroot/Yocto 裁剪）+ ROS2。建议：感知 / 定位 / 规划 / 运动 / 安全分独立节点；采用共享内存 DDS 降低传输延迟；做启动优化与看门狗，缩短开机就绪时间。

5.2 感知与建图

视觉 SLAM：ORB-SLAM3 / VINS-Fusion 等输出里程计与局部地图，与 RTK、IMU、轮速做 EKF 融合；
草坪边界识别：轻量语义分割模型（UNet/DeepLabV3 变体）区分 "草坪 / 非草坪"，部署到 NPU；RTK 断连时退化为贴边行走模式；
障碍物检测：YOLOv5s / YOLOv8n 等轻量模型，覆盖行人、宠物、玩具、树根等目标，输出 2D 框 + 深度估计。

5.3 定位融合

RTK 提供厘米级绝对坐标，IMU 提供高频姿态，轮速计提供里程约束，EKF 融合：

RTK 正常：绝对定位，支持精确回充与多机协同；
RTK 遮挡 / 断连：切换视觉里程计 + 惯导，平滑降级不中断作业；
初始化：首次使用由用户遥控绕行一圈完成建图，地图与虚拟边界存入 eMMC。

5.4 路径规划

全覆盖：弓字形（Boustrophedon）为主，边界收缩生成内缩路径，避免刀盘越界；
动态避障：检测到动态障碍物局部重规划，绕过后回归原路径；
边界重识别：每次作业前快速校验边界变化（新花坛、临时障碍），增量更新地图。

5.5 运动控制

差速模型；底盘速度环由 MCU 完成，主控发布目标线速度 / 角速度；原地转向时抬刀减少草坪碾压；轨迹跟踪可用 Pure Pursuit 或 MPC。

5.6 安全策略

抬刀 / 碰撞联动：任一碰撞或抬升信号 → 刀盘立即断电；
跌倒检测：IMU 俯仰角超阈值 → 停机报警；
雨感检测：降雨自动停机返回充电桩；
双通道急停：物理急停 + App 远程急停；
断链保护：遥控 / 网络断开超时自动停机回充。

6. 关键工程实践

NPU 部署流水线：PyTorch/ONNX → RKNN-Toolkit2 INT8 量化 → rknn 模型 → NPU 推理；注意算子兼容检查与量化精度回验；
算力分配：NPU 专跑检测 / 分割，CPU 跑 SLAM 与规划，GPU 承担显示 / 渲染；利用 A72+A53 大小核与绑核调度保证实时任务；
实时性：电机闭环放独立 MCU，主控与 MCU 之间走 CAN FD 10ms 周期控制帧，主控只做决策；
户外可靠性：摄像头防雾除霜、主板三防漆、宽温设计，外壳 IPX5 防水；
量产与成本 ：核心板 + 底板模式，BOM 可控；刀盘安全锁等安规设计前置。

8. 结语

RK3576 以 8nm 制程 + 6 TOPS NPU + 丰富接口，将 "视觉建图、RTK 定位、边缘 AI 避障、CAN 总线执行" 整合进单芯片方案，是当前割草机器人 "去埋线化" 升级中性价比很高的一档主控。配合 Linux + ROS2 生态与国产核心板供应链，从预研到量产路径成熟、风险可控。
